伺服电机及其控制原理
伺服电机及其控制原理
伺服电机及其控制原理什么是伺服电机？伺服电机是一种带有反馈控制系统的电机。
很多人可能会想到直流电机或步进电机，但这些电机只能进行开关式的控制，不能有效地调节转速和位置。
相比较而言，伺服电机可以准确地控制转速和位置，因此在机器人技术、自动控制和工业制造等领域得到了广泛应用。
伺服电机的工作原理伺服电机常用于自动控制系统中，其工作原理基于反馈控制的概念。
简单来说，伺服电机将目标位置与当前位置进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标位置匹配。
具体来说，伺服电机常用的控制系统包括位置反馈、速度反馈和加速度反馈等。
伺服电机的控制原理伺服电机的控制原理包括位置控制、速度控制和扭矩控制等。
位置控制在位置控制中，伺服电机将目标位置与实际位置进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标位置匹配。
位置控制系统包括位置传感器、位置反馈回路和控制电路等。
常用的位置传感器包括编码器、光电传感器和霍尔传感器等。
位置反馈回路可以及时地反馈电机的位置信息，并对信号进行处理和滤波，以便控制电路能够准确地控制电机的位置。
控制电路包括位置控制器、功率放大器和驱动器等。
速度控制在速度控制中，伺服电机将目标速度与实际速度进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标速度匹配。
速度控制系统包括速度传感器、速度反馈回路和控制电路等。
常用的速度传感器包括电动机转速传感器和转矩传感器等。
速度反馈回路可以及时地反馈电机的速度信息，并对信号进行处理和滤波，以便控制电路能够准确地控制电机的速度。
控制电路包括速度控制器、功率放大器和驱动器等。
扭矩控制在扭矩控制中，伺服电机将目标扭矩与实际扭矩进行比较，然后通过控制电路来调整电机转速和位置，以使其尽可能与目标扭矩匹配。
扭矩控制系统包括扭矩传感器、扭矩反馈回路和控制电路等。
常用的扭矩传感器包括压力传感器和力传感器等。
扭矩反馈回路可以及时地反馈电机的扭矩信息，并对信号进行处理和滤波，以便控制电路能够准确地控制电机的扭矩。
伺服电机控制原理
伺服电机控制原理伺服电机是一种能够根据控制信号精确地转动到特定位置的电机，其控制原理是通过对电机的速度、位置和力矩进行精确控制，以实现对机械系统的精准控制。
在工业自动化领域，伺服电机被广泛应用于各种需要高精度运动控制的场合，例如数控机床、机器人、印刷设备等。
本文将重点介绍伺服电机控制的原理和相关知识。
首先，伺服电机的控制原理基于闭环控制系统。
闭环控制系统是指系统通过对输出进行反馈，实时调整控制输入，以使系统的输出更加稳定和精确。
伺服电机通过内置的编码器或传感器实时反馈电机的位置、速度和力矩信息，控制系统根据反馈信息对电机进行调节，使其达到期望的运动状态。
其次，伺服电机的控制原理涉及到PID控制器。
PID控制器是一种经典的控制算法，其包括比例（P）、积分（I）和微分（D）三个部分，通过对误差、积分和微分进行加权求和，实现对系统的控制。
在伺服电机控制中，PID控制器可以根据电机的位置误差、速度误差和加速度误差，实时调节电机的控制输入，使其跟踪期望的运动轨迹。
此外，伺服电机的控制原理还涉及到电机驱动器和控制器。
电机驱动器是将控制信号转换为电机驱动信号的装置，其根据控制信号输出适当的电压和电流，驱动电机实现精确控制。
控制器则是对电机驱动器进行控制的装置，其接收用户输入的控制指令，经过处理后输出给电机驱动器，实现对电机的精准控制。
最后，伺服电机的控制原理还涉及到电机的动力学模型和控制系统的稳定性分析。
电机的动力学模型是描述电机运动规律的数学模型，通过对电机的动力学特性进行建模，可以更好地理解电机的运动规律，为控制系统的设计提供参考。
控制系统的稳定性分析则是对闭环控制系统的稳定性进行评估，通过对系统的稳定性进行分析，可以确定系统的稳定工作范围，保证系统的稳定性和可靠性。
综上所述，伺服电机控制原理涉及到闭环控制系统、PID控制器、电机驱动器和控制器、电机的动力学模型和控制系统的稳定性分析等内容。
了解伺服电机的控制原理对于工程师和技术人员来说至关重要，只有深入理解伺服电机的控制原理，才能更好地应用伺服电机进行精准控制，实现工业自动化和智能制造的目标。
伺服电机的控制原理有哪些
伺服电机的控制原理有哪些伺服电机是一种能够实现精确控制和定位的电机。
它通常由电机、编码器、控制器和驱动器等组成。
伺服电机的控制原理涉及到控制理论和电机驱动技术等多方面知识。
下面将介绍几种常见的伺服电机控制原理。
1.位置控制原理：伺服电机的位置控制是指控制电机达到特定位置的能力。
在位置控制中，编码器用于检测电机的实际位置，并将其与目标位置进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号驱动电机转动，直到实际位置与目标位置相等。
2.速度控制原理：伺服电机的速度控制是指控制电机达到特定速度的能力。
在速度控制中，编码器用于检测电机的实际速度，并将其与目标速度进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号调整供电电压以调整电机的转速。
3.力/力矩控制原理：伺服电机的力/力矩控制是指控制电机施加特定力或力矩的能力。
在力/力矩控制中，需要将引导反馈的传感器与编码器配合使用。
控制器通过对比输入的期望力/力矩信号和传感器反馈的实际力/力矩信息，计算出控制信号，以调整电机的输出力或力矩。
4.增量式控制原理：5.PID控制原理：伺服电机的PID控制是指使用PID控制器对电机进行闭环控制。
PID 控制器通过比较目标值和反馈值的差异，计算出比例、积分和微分三个方面的控制信号，以调整电机的输出。
通过调整PID参数，可以实现快速响应、稳定性和抗干扰能力。
总结：伺服电机的控制原理涉及到位置、速度、力/力矩、增量式和PID控制等方面。
不同的应用场景和要求可能需要采用不同的控制原理。
通过合理选择编码器、控制器和驱动器等组件，并设置合适的控制参数，可以实现对伺服电机的精确控制。
伺服电机是怎么控制的原理
伺服电机是怎么控制的原理伺服电机是一种能够根据控制信号精确控制角度、速度或位置的设备。
它通常由电机、编码器、控制器和电源组成。
伺服电机的控制原理简单来说就是根据输入的控制信号来调节电机转子位置，并通过反馈信号进行闭环控制，使得电机能够精确地达到预定的位置和速度。
下面将详细介绍伺服电机的工作原理。
伺服电机的工作原理可以分为四个主要步骤：输入信号的解码、目标位置的计算、PID控制算法和电机驱动。
首先，输入信号通常是指通过控制器发送给伺服电机的指令信号。
这些信号可以是模拟信号、数字信号或脉冲信号。
模拟信号通常是电压信号或电流信号，而数字信号通常是通过通信接口发送的二进制数据。
脉冲信号则是通过脉冲编码器发送的信号，用来表示电机转子位置。
第二步是目标位置的计算。
在这一步骤中，控制器会根据输入信号和其他参数来计算出电机需要达到的目标位置。
这个目标位置通常是由用户设置或由外部程序动态计算得出的。
接下来是PID控制算法的应用。
PID控制算法是一种经典的反馈控制算法，由比例、积分和微分三个部分组成。
比例部分根据误差信号的大小进行调节，积分部分根据误差信号的积分值进行调节，微分部分根据误差信号的微分值进行调节。
PID控制算法能够根据误差信号的变化情况实时调整电机的输出信号，以快速而准确地将电机转子位置调整到目标位置。
最后一步是电机驱动。
电机驱动器负责将控制器输出的信号转换成对电机的驱动信号，以使电机产生相应的运动。
电机驱动器通常根据输入信号的类型和电机的驱动方式进行配置。
例如，对于直流伺服电机，可以使用H桥驱动器来实现正反转和速度控制；对于步进伺服电机，可以使用微步驱动器来实现精确控制。
在伺服电机运行过程中，反馈信号起着至关重要的作用。
常见的反馈设备包括编码器、霍尔传感器和位置传感器等。
这些设备能够实时监测电机转子位置，并将实际位置信息反馈给控制器。
通过比较实际位置和目标位置的差异，控制器可以自动调整输出信号，使电机能够精确地达到目标位置。
伺服电机及其控制原理
伺服电机及其控制原理伺服电机是一种能够根据外部控制信号来实现准确位置控制的电动机。
它通过搭配编码器或传感器，能够反馈运动信息，实现高精度的运动控制。
伺服电机广泛应用于机器人、自动化设备、工业生产线以及医疗仪器等领域。
伺服电机的工作原理可以简单描述为：通过控制器将目标位置和当前位置进行比较，计算出位置偏差，并通过电机驱动器控制电机旋转，使得位置偏差最小化，从而实现精确的位置控制。
通常情况下，伺服电机控制系统由以下几个主要组成部分构成：1.电机：伺服电机通常采用直流电机或交流电机，有时也会采用步进电机。
电机的类型和规格取决于具体的应用需求。
2.编码器或传感器：它们负责检测电机的位置或运动状态，并将这些信息反馈给控制器。
编码器可以采用不同的工作原理（如光电式、磁电式等），用于提供高精度的位置反馈。
3.控制器：控制器是伺服系统的核心部件，其功能是接收来自外部的指令信号，并输出给电机驱动器。
控制器通常采用微处理器或数字信号处理器（DSP）来实现控制算法，并与编码器/传感器配合使用，实现位置反馈和误差校正。
4.电机驱动器：电机驱动器负责将来自控制器的指令信号转化为电流或电压输出，控制电机的旋转。
电机驱动器通常包含功率放大器、保护电路和信号转换电路等部分。
伺服电机的控制原理基于闭环反馈控制的思想，主要包括位置控制和速度控制两个方面。
对于位置控制，控制器将目标位置与当前位置进行比较，并计算出位置误差。
根据误差大小和方向，控制器调整输出信号，通过电机驱动器控制电机的旋转，使得位置误差最小化。
位置反馈信号由编码器或传感器提供，控制器通过比较反馈信号和目标位置来实现闭环控制。
对于速度控制，控制器将目标速度与当前速度进行比较，并计算速度误差。
根据误差大小和方向，控制器调整输出信号，通过电机驱动器控制电机的转速，使得速度误差最小化。
速度反馈信号通常由编码器或传感器提供，控制器通过比较反馈信号和目标速度来实现闭环控制。
在实际应用中，伺服电机控制系统还需要考虑加速度、阻尼等因素，以实现更加精确的运动控制。

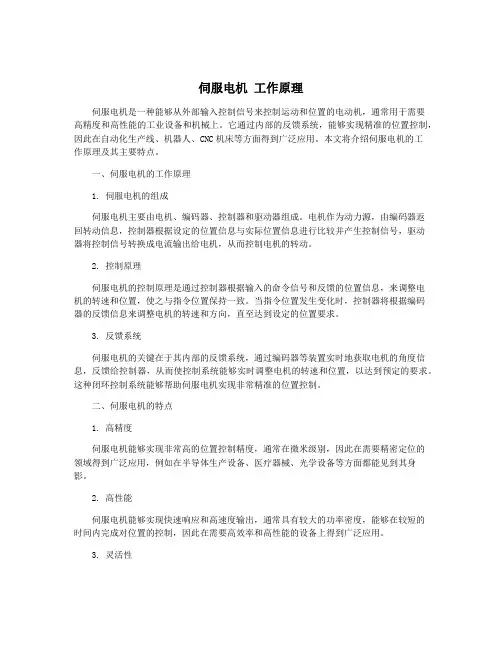

伺服电机 工作原理
伺服电机工作原理伺服电机是一种能够从外部输入控制信号来控制运动和位置的电动机，通常用于需要高精度和高性能的工业设备和机械上。
它通过内部的反馈系统，能够实现精准的位置控制，因此在自动化生产线、机器人、CNC机床等方面得到广泛应用。
本文将介绍伺服电机的工作原理及其主要特点。
一、伺服电机的工作原理1. 伺服电机的组成伺服电机主要由电机、编码器、控制器和驱动器组成。
电机作为动力源，由编码器返回转动信息，控制器根据设定的位置信息与实际位置信息进行比较并产生控制信号，驱动器将控制信号转换成电流输出给电机，从而控制电机的转动。
2. 控制原理伺服电机的控制原理是通过控制器根据输入的命令信号和反馈的位置信息，来调整电机的转速和位置，使之与指令位置保持一致。
当指令位置发生变化时，控制器将根据编码器的反馈信息来调整电机的转速和方向，直至达到设定的位置要求。
3. 反馈系统伺服电机的关键在于其内部的反馈系统，通过编码器等装置实时地获取电机的角度信息，反馈给控制器，从而使控制系统能够实时调整电机的转速和位置，以达到预定的要求。
这种闭环控制系统能够帮助伺服电机实现非常精准的位置控制。
二、伺服电机的特点1. 高精度伺服电机能够实现非常高的位置控制精度，通常在微米级别，因此在需要精密定位的领域得到广泛应用，例如在半导体生产设备、医疗器械、光学设备等方面都能见到其身影。
2. 高性能伺服电机能够实现快速响应和高速度输出，通常具有较大的功率密度，能够在较短的时间内完成对位置的控制，因此在需要高效率和高性能的设备上得到广泛应用。
3. 灵活性伺服电机可以通过控制器对其运动规律进行灵活的调整和设定，能够适应各种复杂的运动轨迹和工作要求，因此在很多需要多功能和自适应性的设备中被广泛应用。
4. 自动化伺服电机能够与控制系统紧密结合，实现自动化控制，例如在自动化生产线上，通过与PLC等控制系统的配合，能够实现复杂的生产过程的自动化控制。
以上是关于伺服电机工作原理的简要介绍，伺服电机的应用领域非常广泛，随着工业自动化的发展，伺服电机将会在更多的领域得到应用，相信随着技术的不断创新，伺服电机在未来将会有更加广阔的发展前景。
伺服电机与伺服控制系统原理全
伺服电机与伺服控制系统原理全伺服电机是一种能够在给定的位置和速度范围内精确控制旋转或线性运动的电机。
它通常由电机本体、编码器和伺服控制器组成。
伺服控制系统则是用来控制伺服电机运动的系统，包括传感器、运动控制器和执行器等。
一、伺服电机的原理伺服电机的主要原理是通过反馈控制来实现精确位置和速度的控制。
伺服电机的控制系统通常由三个主要组件组成，分别是电机本体、编码器和伺服控制器。
1.电机本体：伺服电机通常采用带有内部电脑的电机，可以通过传感器测量其位置和速度。
它具有高速、高精度和高效率等特点。
2.编码器：编码器是一种用来测量电机位置和速度的传感器。
它通常安装在电机的轴上，并通过光电、磁电或电容等方式来检测旋转的位置和速度。
3.伺服控制器：伺服控制器是控制伺服电机运动的关键组件，它接收由编码器测量的位置和速度信息，并根据预定的控制算法计算出驱动电机的控制信号。
控制信号通过控制电流或电压来控制电机转动。
二、伺服控制系统的原理伺服控制系统的主要原理是通过对伺服电机进行闭环控制来实现运动的精确控制。
闭环控制系统由传感器、运动控制器和执行器组成。
1.传感器：传感器用于测量伺服电机的位置和速度，反馈给运动控制器。
传感器通常是编码器，通过检测电机的位置和速度来提供准确的反馈信号。
2.运动控制器：运动控制器接收传感器的反馈信号，并根据控制算法计算出控制信号。
控制信号传输给执行器驱动，以实现对伺服电机位置和速度的控制。
3.执行器：执行器是伺服电机的驱动器，它接收来自运动控制器的控制信号，并转化为适当的驱动电流或电压，以驱动电机转动。
伺服控制系统的工作原理是不断比较期望位置和实际位置之间的差距，并调整控制信号，使得它们尽可能接近。
控制器根据编码器反馈的位置和速度信息，计算出一个修正量，并将其与设定值进行对比。
然后，该修正值将被发送到执行器，以调整电机的转动。
由于伺服电机采用了闭环控制，可以有效地解决电机在负载变化、摩擦和惯性等方面的不确定性。
伺服电机工作原理
伺服电机工作原理引言概述：伺服电机是一种常见的电机类型，具有精准控制和稳定性强的特点。
本文将详细介绍伺服电机的工作原理。
一、电机基本原理1.1 电磁感应原理伺服电机的工作原理基于电磁感应原理。
当通过电流流过电机的线圈时，会产生磁场。
在磁场的作用下，电机的转子会受到力矩的作用而旋转。
1.2 磁场与电流的关系伺服电机的磁场是通过永磁体或电磁线圈产生的。
永磁体的磁场是恒定的，而电磁线圈的磁场可以通过改变电流大小来调节。
电流越大，磁场越强，电机的转速也会相应增加。
1.3 电机的控制方式伺服电机的控制方式通常采用反馈控制，即通过传感器获取电机的转速或位置信息，并将其与期望值进行比较，然后调节电流以实现精确的控制。
这种控制方式可以使电机在负载变化或外界干扰的情况下保持稳定运行。
二、伺服电机的组成部分2.1 电机驱动器伺服电机的驱动器是控制电机运行的核心部件。
它接收来自控制器的指令，并将其转化为电机驱动所需的电流信号。
驱动器通常包括功率放大器、电流传感器和保护电路等组件。
2.2 反馈传感器反馈传感器是伺服电机的重要组成部分，用于实时监测电机的转速或位置信息。
常见的反馈传感器包括编码器、霍尔传感器和光电传感器等。
通过反馈传感器提供的准确信息，控制器可以及时调整驱动器输出的电流信号，使电机保持稳定运行。
2.3 控制器控制器是伺服电机系统的智能中枢，负责接收用户的指令并控制电机的运行。
控制器通常包括微处理器、存储器和输入输出接口等组件。
它通过与驱动器和反馈传感器的协同工作，实现对电机的精确控制。
三、伺服电机的工作模式3.1 速度控制模式伺服电机可以通过控制器调节驱动器输出的电流信号来控制电机的转速。
控制器根据反馈传感器提供的转速信息与期望值进行比较，然后调整输出信号，使电机的转速保持在期望值附近。
3.2 位置控制模式伺服电机还可以通过控制器调节驱动器输出的电流信号来控制电机的位置。
控制器根据反馈传感器提供的位置信息与期望值进行比较，然后调整输出信号，使电机的位置达到期望值。
伺服电机控制原理介绍
伺服电机控制原理介绍
伺服电机控制是一种通过反馈调节来实现精确控制的电机控制方法。
该方法主要由四个部分组成：控制器、编码器、伺服电动机和负载。
控制器是伺服电机系统的核心，负责计算出控制信号以控制电机的输出。
它可以是传统的PID控制器，也可以是现代控制理论中的模糊控制器、模型预测控制器等。
编码器是用于测量电机输出角度或位置的设备。
通过反馈电机输出角度或位置，编码器提供给控制器一个参考信号，以便控制器调整控制信号。
伺服电动机是一种特殊的电动机，可以根据控制信号精确地控制输出角度或位置。
它通常由电动机本身、转矩传感器和速度传感器组成。
负载是电动机输出力的对象，通常是机械系统。
负载的特性可以通过反馈信号传达给控制器，以便控制器根据实际工作条件做出相应的调整。
整个伺服电机控制系统的工作原理如下：首先，编码器测量电机的输出角度或位置，并将该信息传递给控制器。
控制器将测量结果与期望值进行比较，计算出相应的控制信号。
控制信号经过放大器放大后送达电机，使电机按照期望的角度或位置进行运动。
同时，转矩传感器和速度传感器测量电机的输出转矩和速度，并将这些信息反馈给控制器。
控制器根据反馈信号对
控制信号进行调整，以使电机保持在期望的角度或位置，从而实现精确控制。
总之，伺服电机控制通过不断地测量反馈信号和调整控制信号来控制电机的输出，从而实现精确控制。
它在需要精密定位和运动控制的应用中广泛应用，如机床、机械手臂、自动化系统等。
伺服电机控制原理
伺服电机控制原理一、概述伺服电机是一种能够在给定的位置或速度下准确运动的电机，其控制系统通常由三个部分组成：传感器、控制器和执行器。
传感器用于检测电机的实际位置或速度，控制器根据传感器反馈的信息计算出误差并调整输出信号，而执行器则将输出信号转换为电机的动力。
本文将详细介绍伺服电机控制原理。
二、传感器1.编码器编码器是一种能够将旋转运动转换为数字信号的装置。
在伺服电机中，编码器通常安装在电机轴上，用于检测电机实际位置和旋转方向。
编码器可以分为绝对式和增量式两种类型。
绝对式编码器可以直接读取轴的角度信息，而增量式编码器需要通过计算来获取轴的角度信息。
2.霍尔效应传感器霍尔效应传感器是一种能够检测磁场变化并将其转换为电信号输出的装置。
在伺服电机中，霍尔效应传感器通常用于检测电机实际速度。
三、控制系统1.比例积分微分（PID）控制算法PID控制算法是一种常用的控制算法，其根据误差的大小和变化率来调整输出信号。
PID控制器通常由比例、积分和微分三个部分组成。
比例部分根据误差大小进行调整，积分部分根据误差积累量进行调整，而微分部分则根据误差变化率进行调整。
2.闭环控制系统在伺服电机中，控制系统通常采用闭环控制系统。
闭环控制系统通过传感器反馈信息来调整输出信号，从而使电机能够准确运动到给定位置或速度。
闭环控制系统可以提高电机的精度和稳定性。
四、执行器1.直流电机直流电机是一种能够将直流电转换为旋转力矩的装置。
在伺服电机中，直流电机通常作为执行器使用。
2.伺服驱动器伺服驱动器是一种能够将输入信号转换为电机驱动力矩的装置。
伺服驱动器通常具有过载保护和多种保护功能，可以有效保护伺服电机。
五、工作原理1.位置模式在位置模式下，控制系统会将编码器反馈的实际位置与给定位置进行比较，根据差值计算出误差并调整输出信号。
伺服电机会根据输出信号的变化来调整自身的位置，直到实际位置与给定位置相等。
2.速度模式在速度模式下，控制系统会将霍尔效应传感器反馈的实际速度与给定速度进行比较，根据差值计算出误差并调整输出信号。
伺服电机及其控制原理-PPT
开环伺服控制回路
位置控制 控制器 （ＮＣ装置）
步进 驱动器
步进马达
指令脉冲
脉冲马达
１脉冲 ＝ １步进角
例 步进角 ０.３６°的情况 １脉冲 → ０.３６°的动作
１０００脉冲 → ３６０°（１圈）
开环伺服控制回路
位置控制 控制器 （ＮＣ装置）
步进 驱动器
步进马达
位置 ＝ 脉冲数 速度 ＝ 脉冲频率
42
问题8：伺服电机过热（电机烧毁）。
原因：1、负载惯性（负荷）太大，增大电机和控制器 的容量；2、设备（机械）松动、脱落，重新确认设备 （机械）各部件；3、与驱动器接线错误，确认电机和 控制器名牌，根据说明书检查是否接线错误。4、电机 轴承故障。5、电机故障（接地、缺相等）
43
3.1 伺服控制器概述
伺服驱动器（servo drives） 又称为“伺服控制器”、“伺服放大器”，是 用来控制伺服电机的一种控制器，其作用类似 于变频器作用于普通交流马达，属于伺服系统 的一部分，主要应用于高精度的定位系统。
44
伺服控制器的作用
1、按照定位指令装置输出的脉冲串，对工件进行定位控制。 2、伺服电机锁定功能：当偏差计数器的输出为零时，如果有外力
34
需要我们注意的是： 伺服电机实际使用当中，必须了解电
机的型号规格，确认好电机编码器的分 辨率，才能选择合适的伺服控制器。
35
松下伺服电机常见故障分析
问题1：对伺服电机进行机械安装时，应该 注意什么问题？
由于每台伺服电机都带有编码器，它是一个十分容易碎 的精密光学器件，过大的冲击力会使其破坏。因而在安 装的过程中要避免对编码器使用过大的冲击力。
开环伺服系统结构简图
数控装置发出脉冲指令，经过脉冲分配和功 率放大后，驱动步进电机和传动件的累积误 差。因此，开环伺服系统的精度低，一般可 达到0.01mm左右，且速度也有一定的限制。
伺服电机与其控制原理
伺服电机与其控制原理伺服电机（Servo Motor）是一种可以控制位置、速度和加速度的直流电机。
它通过接收控制信号来驱动电机的转子，使其按照指定的位置准确停止或以指定的速度运动。
伺服电机广泛应用于工业自动化、机器人、数控机床、航空航天等领域。
伺服电机的控制原理主要包括控制系统、电机驱动和位置反馈等部分。
控制系统是伺服电机的核心部分，主要由控制器、编码器和传感器组成。
控制器接收输入的控制信号，根据输入信号和反馈信号的差异来调整输出信号，实现位置控制、速度控制和力矩控制等功能。
编码器用于提供位置反馈信号，通过对比控制信号和反馈信号，控制器可以实时调整输出信号，使电机按照预定的位置运动。
传感器可以提供其他参数的反馈信号，如速度、加速度等。
电机驱动是将控制信号转化为电机动力的关键组成部分。
伺服电机通常使用PWM（脉宽调制）信号来控制，控制信号的占空比与输出信号的电压之间存在一定的关系。
电机驱动器接收控制信号，将其转化为适合驱动电机的电压和电流，并将其输出给电机。
电机的输出转矩和速度等参数可以通过调整驱动器的电压和电流来实现。
位置反馈是伺服电机控制的重要环节，通过位置反馈信号可以实时监测电机的运动情况，并进行误差校正。
常用的位置反馈装置包括编码器、脉冲计数器、霍尔传感器等。
编码器是最为常见的位置反馈装置，根据转子的位置变化来生成相应的脉冲信号。
控制器通过比较控制信号和编码器的脉冲信号，可以实时调整输出信号，使电机按照预定的位置运动，并校正运动过程中的误差。
伺服电机的控制原理基于反馈控制的闭环控制系统。
控制器根据输入信号和反馈信号的差异来调整输出信号，通过不断调整输出信号，使电机的实际运动情况尽可能接近控制信号。
控制系统将控制信号作为输入，根据编码器等位置反馈设备提供的实际位置信息对电机进行调节，在设定的时间内达到精确控制目标。
另外，伺服电机的控制原理还与PID控制算法密切相关。
PID控制算法通过计算控制信号、编码器反馈信号和设定值之间的差异，根据比例、积分和微分三个参数来调整输出信号，以实现最优的控制效果。
伺服电机的控制原理
伺服电机的控制原理伺服电机是一种用于精确控制转速和位置的电机。
它由电机本体、编码器、控制器和驱动器组成。
伺服电机的控制原理包括位置反馈、闭环控制和PID控制。
位置反馈是伺服电机控制的基础，在伺服电机中常使用的位置反馈器件是编码器。
编码器能够实时检测电机的实际位置，并将位置信息反馈给控制器。
控制器根据编码器的反馈信号来调整电机的转速和位置，从而实现精确的控制。
编码器通常采用光电传感器原理工作，通过感知光线的变化来测量位置。
闭环控制是伺服电机控制的核心思想，其基本原理是通过不断地与编码器进行位置比较，计算误差，并对电机速度和方向进行调整。
闭环控制系统的工作过程如下：1.接收位置指令：控制器接收到外部发送的位置指令，例如要求电机转向某个特定位置。
2.比较位置差异：编码器反馈电机的实际位置，控制器将其与接收到的位置指令进行比较，计算出位置误差。
3.计算控制信号：控制器根据位置误差和控制算法，计算出适当的控制信号，用于调整电机的转速和方向。
4.发送控制信号：控制器将计算出的控制信号发送给驱动器。
5.驱动电机：驱动器接收到控制信号后，通过改变电机的输入电压、电流或脉宽调制等方式，控制电机的转速和方向。
6.反馈调整：电机开始运动后，编码器不断地监测电机的实际位置，并反馈给控制器。
控制器根据反馈信号继续进行位置比较和调整，使得电机能够准确地达到指定的位置。
PID控制是常用的闭环控制算法之一，它基于位置误差、误差变化率和误差积分三个因素进行控制。
PID控制的基本原理如下：1.比例（P）控制：根据位置误差的大小，确定电机的输出功率。
当误差较大时，输出功率较大，电机加速，使误差减小。
2.积分（I）控制：根据位置误差的积分值，调整电机的输出功率。
积分控制能够消除静差，并提高系统的稳定性。
3.微分（D）控制：根据位置误差的变化率，调整电机的输出功率。
微分控制能够减小系统的超调和震荡，提高系统的响应速度。
PID控制通过不断地调整比例、积分和微分系数，使系统能够快速而稳定地达到指定的位置，同时具有较好的抗扰性和适应性。
伺服电机和步进电机控制原理
伺服电机和步进电机控制原理一、伺服电机控制原理伺服电机是一种可以实现精确控制的电机，广泛应用于工业自动化领域。
它的控制原理主要包括位置控制、速度控制和扭矩控制。
1. 位置控制伺服电机的位置控制是通过对电机转子位置的反馈来实现的。
通过编码器等传感器获取转子的位置信息，然后与期望位置进行比较，计算误差，并通过控制器输出控制信号调节电机的转动速度，使转子逐渐接近期望位置。
2. 速度控制速度控制是通过控制电机的输出速度来实现。
同样通过传感器获取电机转子的速度信息，将其与期望速度进行比较，计算误差，然后通过控制器输出控制信号，调节电机的供电电压和频率，以控制电机的旋转速度。
3. 扭矩控制伺服电机的扭矩控制是通过控制电机的电流来实现的。
通过测量电机的电流信息，与期望扭矩进行比较，计算误差，然后通过控制器输出控制信号，调节电机的供电电压和频率，以实现扭矩的精确控制。
二、步进电机控制原理步进电机是一种将输入脉冲信号转换为离散步进角运动的电机，适用于需要精确位置控制的场合，如打印机、数控设备等。
其控制原理主要包括开环控制和闭环控制。
1. 开环控制步进电机的开环控制是通过控制输入的脉冲信号来实现。
每个脉冲信号使步进电机转动一个固定的步角，通过控制脉冲的频率和顺序可以控制步进电机的旋转方向和速度，但无法实现精确定位。
2. 闭环控制闭环控制是在步进电机系统中加入反馈装置，如编码器，实现位置反馈，从而提高步进电机的定位精度和运动平滑性。
通过对编码器反馈的位置信息与期望位置进行比较，计算误差并控制输入脉冲信号，实现精确的位置控制。
结论伺服电机和步进电机都是常见的精密控制电机，控制原理各有特点。
伺服电机通过位置、速度和扭矩的控制实现精确控制，适用于对运动精度要求较高的场合，而步进电机则通过脉冲信号控制实现步进运动，适用于需要精确位置控制的场合。
选择合适的电机类型和控制方式可以有效提高设备的精准度和性能。
伺服电机同步控制工作原理
伺服电机同步控制工作原理伺服电机同步控制的工作原理是通过控制系统对电机的转速、位置或角度进行精确控制，使其与给定的目标值保持同步。
以下是从多个角度全面解释伺服电机同步控制的工作原理。
1. 伺服电机结构，伺服电机由电动机、编码器、控制器和反馈系统组成。
电动机负责转动，编码器用于测量电机的转速、位置或角度，控制器根据编码器反馈的信息调整电机的输出，实现同步控制。
2. 控制系统，伺服电机同步控制的核心是控制系统。
控制系统根据给定的目标值和编码器反馈的实际值之间的误差，通过控制器计算出合适的控制信号，驱动电机输出力矩或转矩，使电机的运动与目标值同步。
3. 反馈系统，伺服电机同步控制中的反馈系统起到了至关重要的作用。
通过编码器等反馈装置，实时测量电机的转速、位置或角度，并将实际值反馈给控制系统。
控制系统根据反馈值与目标值之间的差异进行调整，使电机能够精确地同步到目标值。
4. 控制器，伺服电机同步控制中的控制器通常采用PID控制器。
PID控制器根据误差信号的大小和变化率，计算出合适的控制信号。
比例项用于响应误差的大小，积分项用于消除稳态误差，微分项用于响应误差的变化率，从而实现快速而稳定的同步控制。
5. 控制策略，伺服电机同步控制可以采用位置控制、速度控制或力矩控制等不同的控制策略。
位置控制通过控制电机的位置，使其与目标位置同步。
速度控制通过控制电机的转速，使其与目标速度同步。
力矩控制通过控制电机的输出力矩，使其与目标力矩同步。
根据具体应用需求选择合适的控制策略。
6. 反馈控制算法，伺服电机同步控制中常用的反馈控制算法有位置反馈控制、速度反馈控制和力矩反馈控制等。
位置反馈控制根据位置误差进行控制；速度反馈控制根据速度误差进行控制；力矩反馈控制根据力矩误差进行控制。
根据具体应用需求选择合适的反馈控制算法。
综上所述，伺服电机同步控制的工作原理是通过控制系统、反馈系统、控制器和控制策略等多个组成部分的协同作用，实现对电机的精确同步控制。
伺服电机的控制原理有哪些
伺服电机的控制原理有哪些
伺服电机的控制原理有以下几种：
1. 位置控制原理：通过测量伺服电机的位置信息，与设定的目标位置进行比较，计算出控制电机转动的误差，然后根据误差信号调整伺服电机的输出电压或电流，使其转动到目标位置。
2. 速度控制原理：通过测量伺服电机的转速信息，与设定的目标转速进行比较，计算出控制电机转速的误差，然后根据误差信号调整伺服电机的输出电压或电流，使其转速达到目标值。
3. 力矩控制原理：通过测量伺服电机的输出力矩信息，与设定的目标力矩进行比较，计算出控制电机输出力矩的误差，然后根据误差信号调整伺服电机的输出电压或电流，使其输出力矩达到目标值。
4. PID控制原理：PID控制是一种常用的控制方法，通过调整伺服电机的输出电压或电流，使其输出信号与设定的目标信号匹配，其中P表示比例控制、I表示积分控制、D表示微分控制，通过在控制过程中综合考虑误差、误差积分和误差变化率三个方面的信息，实现对伺服电机的精确控制。
5. 开环控制原理：开环控制是一种简单的控制方法，直接将设定的电压或电流信号作为伺服电机的输入，不进行测量和反馈控制，通过设定的输入信号实现对
伺服电机的控制。
开环控制不能对外部环境变化和伺服电机自身的动态特性进行补偿，容易受到扰动的影响，控制精度相对较低，通常用于对精度要求不高的应用中。
这些控制原理可以单独应用于伺服电机的控制，也可以结合使用，根据具体的应用需求和要求进行选择和调整。
伺服电机同步控制工作原理
伺服电机同步控制工作原理伺服电机同步控制是一种常见的控制方法，它通过控制电机的位置、速度和加速度等参数，使电机能够按照预定的轨迹或要求精确地运动。
下面我将从多个角度来解释伺服电机同步控制的工作原理。
1. 基本原理：伺服电机同步控制的基本原理是通过反馈系统实现闭环控制。
系统中通常包含一个传感器（如编码器）来检测电机的实际位置，并将其与期望位置进行比较。
根据比较结果，控制器会生成一个控制信号，通过驱动器将信号传递给电机，从而调整电机的运动状态，使其与期望位置同步。
2. 闭环控制：伺服电机同步控制采用闭环控制方式，即通过不断地对电机的实际状态进行检测和反馈，与期望状态进行比较，然后根据比较结果进行调整。
这种控制方式可以实时纠正误差，提高控制精度和稳定性。
3. 位置环控制：伺服电机同步控制中的位置环控制是最基本的环节。
它通过比较电机实际位置和期望位置的差异，生成一个控制信号来调整电机的转动角度，使其逐步接近期望位置。
常用的位置环控制算法包括PID控制算法等。
4. 速度环控制：在一些应用中，需要对电机的速度进行控制。
伺服电机同步控制中的速度环控制通过比较电机实际速度和期望速度的差异，生成一个控制信号来调整电机的转速，使其逐步接近期望速度。
速度环控制通常基于位置环控制进行调整。
5. 加速度控制：在一些需要快速启动和停止的应用中，伺服电机同步控制还需要对电机的加速度进行控制。
通过设定期望的加速度曲线，控制器可以生成相应的控制信号，使电机按照期望的加速度进行运动。
6. 反馈系统：伺服电机同步控制中的反馈系统起着至关重要的作用。
传感器（如编码器）可以实时检测电机的位置、速度和加速度等参数，并将这些信息反馈给控制器。
控制器根据反馈信息进行计算和调整，使电机能够精确地跟踪期望状态。
综上所述，伺服电机同步控制的工作原理是通过闭环控制、位置环控制、速度环控制和加速度控制等方式，利用反馈系统实时检测和调整电机的状态，使其能够按照预定的轨迹或要求精确地运动。
伺服电机工作原理
伺服电机工作原理引言概述：伺服电机是一种常用于控制系统中的电机，具有高精度、高可靠性和高响应速度等特点。
它广泛应用于机械制造、自动化设备和机器人等领域。
本文将详细介绍伺服电机的工作原理。
一、电机基本原理1.1 电磁感应原理电机的工作原理基于电磁感应原理。
当电流通过电线圈时，会产生磁场。
而当磁场与永磁体相互作用时，会产生力矩，从而驱动电机转动。
1.2 磁场与线圈伺服电机通常由一个固定的线圈和一个旋转的永磁体组成。
当线圈通电时，产生的磁场与永磁体相互作用，产生力矩使电机旋转。
1.3 电机控制伺服电机的转速和位置可以通过控制电流的大小和方向来实现。
控制电流的方式通常是通过调节电压或改变电流的方向来实现。
二、反馈系统2.1 位置反馈伺服电机通常配备位置反馈系统，以便实时监测电机的转动位置。
位置反馈可以通过编码器、光电传感器或霍尔传感器等实现。
2.2 速度反馈除了位置反馈外，伺服电机还可以提供速度反馈。
速度反馈可以通过测量电机转动的速度来实现，以便更准确地控制电机的转速。
2.3 角度反馈角度反馈是伺服电机中的另一种常见反馈方式。
通过测量电机转动的角度，可以实时监测电机的位置和转速，并进行相应的控制。
三、闭环控制系统3.1 闭环控制原理伺服电机通常采用闭环控制系统，以实现更准确的位置和速度控制。
闭环控制系统通过将反馈信号与设定值进行比较，并根据误差进行调整，以实现电机的精确控制。
3.2 PID控制器在闭环控制系统中，PID控制器是常用的控制算法。
PID控制器根据当前误差、误差的变化率和误差的累积值来计算控制信号，以实现电机的稳定控制。
3.3 控制系统参数调整伺服电机的闭环控制系统需要进行参数调整，以确保系统的稳定性和响应速度。
参数调整通常通过试验和优化来实现，以获得最佳的控制效果。
四、应用领域4.1 机械制造伺服电机在机械制造领域中广泛应用，用于控制机床、自动化装配线和机器人等设备，以实现精确的运动控制和位置定位。
伺服电机控制原理
伺服电机控制原理1. 介绍伺服电机是一种能够根据外部控制信号来精确控制转速或位置的电机。
它通常由电机本体、传感器、控制器和驱动器等组成。
伺服电机广泛应用于工业自动化、机器人、CNC机床等领域，具有精度高、响应快等优点。
本文将详细探讨伺服电机控制的原理。
2. 伺服电机基本原理伺服电机的基本原理是通过反馈信号进行闭环控制。
在控制系统中，传感器会测量电机的实际状态（如角度、速度等），然后将这些信息传递给控制器。
控制器根据既定的控制算法，计算出控制信号，并将其发送给驱动器。
驱动器根据控制信号来驱动电机，使其达到预定的位置或速度。
3. 控制系统框图伺服电机控制系统通常可分为三个主要部分：输入部分、控制器和输出部分。
下面是一个简化的伺服电机控制系统框图：输入信号 -> 控制器 -> 驱动器 -> 电机 -> 传感器反馈信号•输入信号：输入信号可以是位置指令、速度指令或扭矩指令等，根据具体应用而定。
•控制器：控制器根据输入信号和反馈信号进行计算，并生成控制信号。
•驱动器：驱动器接收控制信号，将其转换为适合电机的电流或电压信号。
•电机：电机根据驱动信号输出相应的转矩或速度输出。
•传感器反馈信号：传感器实时测量电机的状态，并将其反馈给控制器。
4. 伺服电机控制算法伺服电机控制算法的选择与具体应用密切相关。
常用的控制算法有位置控制、速度控制和电流控制等。
下面分别介绍这些控制算法的原理和特点。
4.1 位置控制位置控制是一种通过控制电机的位置来达到目标位置的控制方法。
其基本原理是通过比较实际位置与目标位置之间的误差，计算出控制电机所需的输出信号。
位置控制需要较高的精度和稳定性，适用于对位置要求较高的应用，如自动门、机器人臂等。
4.2 速度控制速度控制是一种通过控制电机的转速来达到目标速度的控制方法。
其基本原理是通过比较实际速度与目标速度之间的误差，计算出控制电机所需的输出信号。
速度控制具有较快的响应速度和较低的成本，适用于速度要求较高的应用，如风扇、输送带等。
伺服电机控制
伺服电机控制概述伺服电机是一种能够根据输入信号控制转速和位置的电机。
伺服电机控制是工业自动化和机器人领域中常见的控制技术，它能够实现精确的位置控制和速度控制，适用于需要高精度运动的应用场景。
本文将介绍伺服电机的控制原理、应用以及常见的控制方法。
控制原理伺服电机的控制原理是通过给电机施加控制信号来调节电机转速和位置。
通常情况下，伺服电机通过传感器获取当前位置信息，并将其与目标位置进行比较，然后通过控制器计算出控制信号，最终驱动电机转动到目标位置。
控制信号可以是电压、电流或脉冲信号，具体取决于电机类型和控制系统的设计。
应用伺服电机控制广泛应用于各种需要精确位置和速度控制的设备和系统中，例如机床加工、自动化生产线、飞行器姿态控制等。
由于伺服电机具有响应速度快、精度高、动态性能好等优点，因此被广泛应用于需要高精度运动控制的领域。
控制方法伺服电机的控制方法主要包括位置控制、速度控制和电流控制。
其中，位置控制是最常见的控制方式，通过控制电机旋转角度或线性位移来实现目标位置的精准控制。
速度控制则是控制电机的转速，使其达到既定的速度要求。
电流控制则是控制电机的电流大小，以实现对电机的精确控制。
总结伺服电机控制是现代工业领域中重要的控制技术，它能够实现高精度的位置和速度控制，适用于各种需要精密运动控制的应用场景。
通过合理选择控制方法和参数设置，可以实现对伺服电机的有效控制，提高系统的稳定性和精度。
随着工业自动化的发展，伺服电机控制技术将在更多领域得到广泛应用。
以上为伺服电机控制的简要介绍，希望对读者有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 伺服概述
伺服(Servo)，指系统跟随外部指令进行人们所期 望的运动，运动要素包括位置、速度、加速度 和力矩。
伺服控制系统(servo control system)
——是所有机电一体化设备的核心，它的基 本设计要求是输出量能迅速而准确地响应 输入指令的变化，如机械手控制系统的目 标是使机械手能够按照指定的轨迹进行运 动。象这种输出量以一定准确度随时跟踪 输入量（指定目标）变化的控制系统称为 伺服控制系统，因此，伺服系统也称为随 动系统或自动跟踪系统。它是以机械量如 位移、速度、加速度、力、力矩等作为被 控量的一种自动控制系统。
伺服电机及其控制原理
——TPM基础知识的培训素材
目录
§1 伺服系统 1.1 伺服概述 1.2 伺服系统组成 1.3 伺服系统分类
§2 伺服电机 2.1 伺服电机概述 2.2 伺服电机组成和分类 2.3 交流伺服电机原理 2.4 松下伺服电机的应用和故障分析
§3 伺服控制器 3.1 伺服控制器概述 3.2 伺服控制器原理 3.3 松下伺服控制器介绍 3.4 松下伺服控制器常用设置应用 3.5 松下伺服控制器故障分析和处理
检测环节
检测环节是指能够对输出进行测量并转 换成比较环节所需要的量纲的装置，一 般包括传感器和转换电路。
需要注意：
在实际的伺服控制系统中，上述每个环 节在硬件特征上并不成立，可能几个环 节在一个硬件中，如测速直流电机既是 执行元件又是检测元件。
1.3 伺服系统分类
伺服系统可分为三类
开环伺服控制系统 半闭环伺服控制系统
全闭环系统结构简图
全闭环伺服系统将位置检测器件直接 安装在工作台上，从而可获得工作台 实际位置的精确信息。 机械传动链的惯量、间隙、摩擦、刚性 等非线性因素都会给伺服系统造成影响， 从而使系统的控制和调试变得异常复杂， 因此，全闭环伺服系统主要用于高精密 和大型的机电一体化设备。
位置控制 控制器 （ＮＣ装置）
控制器
控制器是伺服控制系统里面的调节元件， 通常是计算机或PID（比例-积分-微分） 控制电路，其主要任务是对比较元件输 出的偏差信号进行变换处理，以控制执 行元件按要求动作。
执行环节
执行环节的作用是按控制信号的要求， 将输入的各种形式的能量转换成机械能， 驱动被控对象工作是 直接完成系统目的的主体。被控对象一 般包括传动系统、执行装置和负载。
开环伺服系统结构简图
数控装置发出脉冲指令，经过脉冲分配和功 率放大后，驱动步进电机和传动件的累积误 差。因此，开环伺服系统的精度低，一般可 达到0.01mm左右，且速度也有一定的限制。
开环伺服控制系统
位置控制 控制器 （ＮＣ装置）
步进 驱动器
步进马达
方向指令
没有反馈、只能进行一个方向的控制。 使用步进马达。
输入量 控制操作
输出量
输入量
反馈环
控制操作
测量
输出量
1.2 伺服系统组成
从自动控制理论的角度来分析，伺服控制 系统一般包括控制器、被控对象、执行环 节、检测环节、比较环节等五部分。
伺服系统组成原理框
比较环节
比较环节是将输入的指令信号与系统的 反馈信号进行比较，以获得输出与输入 间的偏差信号的环节，通常由专门的电 路或计算机来实现
定义 伺服电动机又叫执行电动机，或叫控制电 动机。 在自动控制系统中，伺服电动机是一个执 行元件，它的作用是把信号（控制电压或 相位）变换成机械位移，也就是把接收到 的电信号变为电机的一定转速或角位移。
闭环伺服控制系统
开环伺服控制系统 (open loop)
控制系统没有检测反馈 装置则称为开环伺服系 统。
常用的执行元件是步进 电机，通常以步进电机 作为执行元件的开环系 统是步进式伺服系统， 在这种系统中，如果是 大功率驱动时，用步进 电机作为执行元件。
驱动电路的主要任务是 将指令脉冲转化为驱动 执行元件所需的信号。 开环伺服系统结构简单， 但精度不是很高。
开环伺服控制回路
位置控制 控制器 （ＮＣ装置）
步进驱动器
步进马达
注意点
有失步的可能性
原因
急速负荷变动 急速速度变动
半闭环伺服控制系统 (Semi-closed loop)
通常把检测元件安装在 电机轴端而组成的伺服 系统称为半闭环系统。
它与全闭环伺服系统的 区别在于其检测元件位 于系统传动链的中间。
全闭环伺服控制系统 (Full-closed loop)
全闭环伺服系统主要由 执行元件、检测元件、 比较环节、驱动电路和 被控对象五部分组成。
在闭环系统中，检测元 件将被控对象移动部件 的实际位置检测出来并 转换成电信号反馈给比 较环节。
常见的检测元件有旋转 变压器、感应同步器、 光栅、磁栅和编码器等。
半闭环伺服控制回路
伺服 驱动器
编码器
伺服马达
闭环伺服控制回路
位置控制 控制器 （ＮＣ装置）
伺服驱动器
编码器
伺服马达
丝性标尺
伺服系统在实际生产设备中的 应用
绕管机：皮带线伺服控制、绕管机1#2#工位伺服电机控制 易碎管机：6#工位影像系统伺服电机控制 挤管线：绕圈机A、B组绕圈，大转盘，导线杆伺服控制 Minicap：1-4#加盖机上料皮带
由于有部分传动链在系统 闭环之外，故其定位精度 比全闭环的稍差。但由于 测量角位移比测量线位移 容易，并可在传动链的任 何转动部位进行角位移的 测量和反馈，故结构比较 简单，调整、维护也比较 方便。
半闭环伺服系统简图
工作台的位置通过电机上的传感器或是 安装在丝杆轴端的编码器间接获得。 由于将惯性质量很大的工作台排除在闭 环之外，这种系统调试较容易、稳定性 好，具有较高的性价比，被广泛应用于 各种机电一体化设备。
伺服系统在实际生产中的应用
在这些应用中，都是采用闭环伺服控制系统，下面以绕管机皮 带线伺服控制系统做例子介绍闭环伺服系统
皮带运行位置反馈信号
PLC SLC500 1746-HSTP1 步进控制模块
脉冲
Panasonic 伺服驱动器
编码器
Panasonic伺 服马达
位置、速度反馈
皮带位置光栅
2.1 伺服电机概述
开环伺服控制回路
位置控制 控制器 （ＮＣ装置）
步进 驱动器
步进马达
指令脉冲
脉冲马达
１脉冲 ＝ １步进角
例 步进角 ０.３６°的情况 １脉冲 → ０.３６°的动作
１０００脉冲 → ３６０°（１圈）
开环伺服控制回路
位置控制 控制器 （ＮＣ装置）
步进 驱动器
步进马达
位置 ＝ 脉冲数 速度 ＝ 脉冲频率
