单端场效应管甲类功率放大器制作

由于甲类功放在信号放大过程中，不存在交越失真，音乐味浓郁．深受音响发烧友推崇而制约甲类功放普及的一个重要因素是几乎所有的单端甲类机器都需要输出变压器；另外甲类机器功耗较大．机器的稳定性也受到影响。

一般家用的甲类功放，具有的6 W 的功率输出．足以满足音乐欣赏的要求．前提是听音面积不能太大．另外音箱要有较好的灵敏度，从降低制作成本、减小功耗、提高可靠性的角度考虑．需要选择一种结构简单，功耗相对较低的线路。

PASS ZEN 系列放大器具有结构简单，音质好等突出优点。

PASS ZEN1放大器比PASS ZEN4，A5等放大器输出功率小得多．电路非常简洁，且静态功耗也小得多．由于PASS ZEN1采用电容作耦合输出，可避免直流输出对扬声器造成的损坏，所以制作时可省去扬声器保护电路；不必担心电容输出放大器的低频下潜问题，从实际测试和听音情况看，声音在20-20000Hz范围内比较平坦，同时由于采用V MOS放大管，音色酷似电子管放大器。

PASS ZEN1放大器原理图如图1所示，从电路上可以看出ZEN1是一级恒流源负载的放大电路，利用IRFP9240作为恒流管，工作在甲类放大状态。

由于原理图中所标注型号MOS管较难购买到，实际制作时本机选用代用管。

其中MSA92用A1013代替，IRFP9240用IRFP9640代替，IRFP140用IRFP640代替，当然也可选取类似VMOS管做替代实验，但由于脚位及开启电压差别过大，不应用K系列与J系列场效应管。

下面就制作过程中的几个关键问题做介绍。

(1)电源电路由于PASS ZEN1放大器工作在单端甲类状态，双通道工作时，静态电流约为4 A，如采用单只变压器供电，变压器容量与次级线径均要较大，否则采用每声道独立供电是个不错的选择。

本机采用1只500W 环牛为双声道供电；由于静态电流较大，整流桥的容量、品质一定要有保证，双声道供电应选用50A整流桥，否则压降过大，整流桥严重发热，甚至烧毁，应保证供电电压在34 V左右；同时由于电源电路负载较重，滤波电容一定要有足够的容量，否则可能引发交流声，如在不采用稳压供电情况下难以消除交流声，可采用简单的RC滤波形式，效果也很好，此时R应采用阻值在0.1 Ω 以下的电阻，并采用多阶滤波形式。

简洁20W单端纯甲类功放的制作电路图

简洁20W单端纯甲类功放的制作电路图这款20W单端纯甲类功放电路图，电路十分简单，所用元件很少。

符合“简洁至上”的原则,用料普通，易于仿制。

看到好多的发烧友对单端纯甲类功放感兴趣，不敢独享，与广大的音响发烧友交流。

原理图如下所示：电路原理和设计思路，整机电路可以分为四部分：输入级:核心电路是由两只BC559组成的差分放大电路，22K对地电阻为三极管的偏置电阻，它的大小同时决定了整个功放的输入电阻。

8.2K电阻是差分对管的公共发射极电阻，决定了差分电路的共模抑制比和本级的静态工作电流。

经过输入级放大的电流在流经1K可调电阻时产生的电压信号，直接输送到下一级。

1UF电容是整机的输入电容，其容量的大小和制造材料对音质的影响很大。

根据理论计算，1UF的电容与输入电阻22K组成了一个高通滤波电路，它的低端转折频率可以用下式计算：f=1000/(2*3.14*22*1)=7.2HZ。

（在过去将放大器的低端频响定位在20HZ时，还是可接受以的。

现在数码音源大行其道的今天，看来还是高了一些，低端转折频率定在1HZ以下还是可以接受的。

）由于该电容的重要性，一定要选择品质优良的进口音频专用耦合电容，在国产的电容中，新德克的品牌还是值得信任的，经过笔者和朋友的试用，效果令人满意，只是体积稍大了些，在设计电路板时要考虑是否能安装得下。

8.2K电阻决定了输入级的晶体管静态工作电流，可以由下式进行估算(两管值）：VCC/8.2K=20/8.2=2.4MA。

由于输入级的晶体管静态工作电流对音质有较大的影响，可以调整该电阻的大小来满足自己的要求。

（晶体管静态工作电流小，信噪比高，但是音质发干，低音单薄。

如果电流大一些，音质温暖，低音厚实，但是晶体管特有的高频噪声和反映在音频内的电流声也会增加，使信噪比下降。

本机取2.4MA还是比较合适的。

电压放大级：为了简化电路，本机使用一只三极管BD139，采用共射放大电路，还采用了自举电路。

制作家用单端场效应管甲类功放

制作家用单端场效应管甲类功放155 2010-7-14电子眼抓拍大解密，有车的友人能够进来看看，适用。

目前许多地方设了电子眼，看到公司一辆又一辆公车私车接到违章处分单，真是烦闷啊。

偶得一网友指导回避电子眼的方式，特发给各位同仁。

以供参看。

祝大家一路太平！电子眼拍的违章照片是存储在电子眼底下的存储卡里头，3天取挨次。

外包给某公司，照片先送到某公司，检验违章凭证是否富余（三张照片完备能力全证），然后再提交交管局。

第一招：你留神看，有电子眼的路口在警惕线先后，都挖的有菱型的槽子，里头埋的即使感应线圈。

然而你要记住，红灯亮后三秒种电子眼才启用！还有，开车你压线，照了第一张，不管是前轮后轮过线了，都不要动了，千万不要动，一动就又要引发线圈照第二张照片！要三张才顶事,照相的取证规定是这么的。

平常取证照片是这么的：第一张是前轮过警惕线第二张是后轮过警惕线第三张是你过扑面路口的警惕线这三张完备能力传递pol.ice，然后给你发罚金通告。

呵呵, 200啊。

因而，你前轮过了不要紧，照了第一张，没牵涉，你不动就不会照第二张，如果你动了，引发了第二张你后轮过了，那么也不怎么有要紧，你不过路口，或许你停在扑面路口的警惕线外边都能够！再说归来，刚刚你第一张前轮被照了，有些人也许想到往倒退一下总能够嘛，错了，一退,又引发一张！呵呵！第二招：你看到你的车牌照第一个字母后头的小圆点不曾！这个小圆点点是用稀土金属做来镶上去的，它的作用即使用来给电子眼对焦用的！全世界的牌照制造准绳哈！都要镶哪个东西是由日本sony公司提出来的！因而,淘宝网女装，开中国车的，不要bs日本，你们开的车上最少有一样东西是属于日本的技巧！内部人士爆料说的，这小原片是稀土金属制成，在光的感应下会发生脆弱的用于电子眼捕捉的微波信号。

怎么做呢？很容易，扣掉她今后妥当保留，待车检的时候用双面胶粘起，检完了再。

嘿嘿！电子眼怎么拍也拍不清晰你的牌照号码了。

是“0”还是“8”啊，呵呵！这些东西是许多pol.ice叔叔都不晓得的哈！pol.ice的阐释许多只对一半，防编造，也有这个性能。

高保真单端纯直流甲类前级放大电路的制作及调试

高保真单端纯直流甲类前级放大电路的制作及调试类别：网文精粹阅读：2309图为单端甲类前级放大电路，电路板实物图如下图所示（图中仅画一个声道，另一个声道相同）。

电路特点如下：①采用发烧管K246,A970,C2240,Al145、C2705等，信号从输人级到输出级均设计为纯甲类状态，从而避免了交越失真，音色及听感特别好，动态好，解析力强。

②输人级采用场效应管做单端差分电路，以得到悦耳的音色，输人级采用场效应管对信噪比有好处，输人阻抗高，有利于微弱信号的拾取，其传输特性和电子管相似，可以表现出类似胆机的音色。

③为了适应不同的音源及发烧角度，需要电路由NE5532等组成的音调电路，并且设置有直通开关，当聆听音乐时，按一下自锁开关K即可跳过音调进人纯Hi-Fi状态。

④电源部分采用分立元器件稳压电源，具有极低的输出内阻，稳压精度高，反应速度快。

对电源纹波有良好的吸收特性，从而保证了本前级音色的纯净度。

电路原理如下：IC1及其外围元器件是音调电路；K1是直通/4调开关；T1,T2是由场效应管组成的单端差分电路；T7, T8是恒流源；R1、R2是T1、T2的负载，该级没有采用镜像恒流源做负载，可提高整体电路的转换速度并确保保真度。

实践证明，镜像恒流源做负载时，电路失真程度较电阻做负载时程度大。

这也就是Hi-Fi为什么越简洁失真越小的道理。

该级设置静态电流均为3 mA（每管），使该级工作在甲类状态，因而没有开关失真和交越失真，并提高了动态范围。

单端甲类线路本身可抵消奇次谐波失真，而偶次谐波比较丰富，对音色起到一定的润泽作用，听感优美，音色温暖柔润，具有更佳的耐听性，深受发烧友的喜爱。

T1,T2将输人信号转变为电流变化，再由T3, T4将电流变化转变为电压输出，T9, T10是T3,T 4的镜像恒流源，可确保该级的稳定性。

电压放大级采用共基极电路。

这种电路多用于宽频带放大电路，具有极高的高频特性。

T5 , T6是输出级，Tll及VR1、R3是其静态偏置电路，通过调节VR1使输出级静态电流在10-20 mA即可。

diy晶体管单端甲类功放的制作方法

diy晶体管单端甲类功放的制作方法
制作晶体管单端甲类功放需要以下步骤：
1. 确定电路图：根据需求选择合适的电路图，并确保所有元件都符合规格。

2. 准备元件：根据电路图准备所有需要的元件，包括晶体管、电阻、电容、电感等。

3. 搭建电路：按照电路图将所有元件正确地连接在一起，确保所有连接牢固、可靠。

4. 调试：在电路连接完成后进行调试，确保电路正常工作并达到预期效果。

调试过程中可能需要调整元件参数或电路结构。

5. 制作外壳：为了保护电路和保证使用安全，需要制作一个合适的外壳。

外壳应该能够密封所有电路，并提供合适的散热空间。

6. 安装元件：将所有电路元件安装在合适的位置，确保散热良好且易于维护。

7. 连接电源和信号源：为功放提供合适的电源和信号源，并确保连接牢固、可靠。

8. 测试：在完成制作后进行全面测试，确保功放正常工作且性能符合预期。

需要注意的是，制作晶体管单端甲类功放需要一定的电子技术和理论知识，建议在专业人士的指导下进行。

同时，由于甲类功放的效率较低，因此需要注意散热和功率匹配等问题。

场效应管单端甲类功放设计及制作

场效应管单端甲类功放设计及制作音频功率放大器简介音频放大器按所用放大器件可分为电子管放大器、晶体管放大器、集成电路放大器、场效应管放大器以及由上述所用器件两种或两种以上组成的混合放大器，各类放大器电路及所用元器件也是五花八门、千变万化，由此对音源的重放音质又各具特色，很难说哪一种放大器能以偏概全、技压群芳成为万能放大器。

电子管放大器由于空间电荷的传输时滞作用，重放音色温暖柔和，尤其是弦乐人声，表现为醇美剔透，耐人寻味。

晶体管以及集成电路放大器具有犀利的分析力、宽阔的频响和强劲的动态，具有朝气蓬勃、催人奋进的感召力。

场效应管放大器以及混合器件放大器，力图综合电子管和晶体管音频特性，开创异彩，让乐声更传神，让音色更完美。

近些年来，随着电子电脑技术的不断发展，各种电子合成器、各种音频效果器和胆音效果器软件以及虚拟扬声器技术层出不穷。

这使得音频放大器硬件的发展和普及远远赶不上软件的速度，在精确度上硬件往往也赶不上软件，如电脑模拟3D效果逼真度大大超过真实3D 效果，不受听音室的空间以及声源合成的限制，同时也节省投入硬件的开支。

绿色音响、双料发烧——电脑音响很有可能会成为未来音响的主流，硬件不行软件来，实行软硬兼施，功能强悍，集中体现了高效、便捷、神奇以及经济的特点。

如在电脑中设置虚拟光驱，每次播放乐曲时，就不必启动物理光驱，这样不仅减少等待曲目时间及物理光驱的磨损，更重要的是消除了物理光驱的噪声，实现高保真放音。

再如，胆管功放放音柔和耐听，而制作成本不薄，并且取得靓音的要件比较多，而通过胆音效果器软件，可为我们在电脑中造就一个“软胆”，就可以模拟出胆机的音色。

目前电脑多媒体音响正处于进阶时期，并与电视也架起了沟通的桥梁，其前景是十分灿烂诱人的!电脑以及音响发烧友，是一个不惜时间和精力，积极探索追求音质的特殊层面，将继续担起一份爱乐责任，生活中多一首甜美的歌声，就少一幕苦涩的纷争。

无论是普通音响，还是电脑多媒体音响，功率放大器依然是音频能量扩大推动扬声器出声不可或缺的终端，各类放大器均能较好地实现这一功能。

场效应管单端甲类功放设计及制作

场效应管单端甲类功放设计及制作音频功率放大器简介音频放大器按所用放大器件可分为电子管放大器、晶体管放大器、集成电路放大器、场效应管放大器以及由上述所用器件两种或两种以上组成的混合放大器，各类放大器电路及所用元器件也是五花八门、千变万化，由此对音源的重放音质又各具特色，很难说哪一种放大器能以偏概全、技压群芳成为万能放大器。

电子管放大器由于空间电荷的传输时滞作用，重放音色温暖柔和，尤其是弦乐人声，表现为醇美剔透，耐人寻味。

晶体管以及集成电路放大器具有犀利的分析力、宽阔的频响和强劲的动态，具有朝气蓬勃、催人奋进的感召力。

场效应管放大器以及混合器件放大器，力图综合电子管和晶体管音频特性，开创异彩，让乐声更传神，让音色更完美。

近些年来，随着电子电脑技术的不断发展，各种电子合成器、各种音频效果器和胆音效果器软件以及虚拟扬声器技术层出不穷。

这使得音频放大器硬件的发展和普及远远赶不上软件的速度，在精确度上硬件往往也赶不上软件，如电脑模拟3D效果逼真度大大超过真实3D 效果，不受听音室的空间以及声源合成的限制，同时也节省投入硬件的开支。

绿色音响、双料发烧——电脑音响很有可能会成为未来音响的主流，硬件不行软件来，实行软硬兼施，功能强悍，集中体现了高效、便捷、神奇以及经济的特点。

如在电脑中设置虚拟光驱，每次播放乐曲时，就不必启动物理光驱，这样不仅减少等待曲目时间及物理光驱的磨损，更重要的是消除了物理光驱的噪声，实现高保真放音。

再如，胆管功放放音柔和耐听，而制作成本不薄，并且取得靓音的要件比较多，而通过胆音效果器软件，可为我们在电脑中造就一个“软胆”，就可以模拟出胆机的音色。

目前电脑多媒体音响正处于进阶时期，并与电视也架起了沟通的桥梁，其前景是十分灿烂诱人的!电脑以及音响发烧友，是一个不惜时间和精力，积极探索追求音质的特殊层面，将继续担起一份爱乐责任，生活中多一首甜美的歌声，就少一幕苦涩的纷争。

无论是普通音响，还是电脑多媒体音响，功率放大器依然是音频能量扩大推动扬声器出声不可或缺的终端，各类放大器均能较好地实现这一功能。

一款靓声的场效应纯甲类功放（图）

一款靓声的场效应纯甲类功放（图）
一款靓声的场效应纯甲类功放（图）
本电路相当简洁，采用AD827作推动级，末级输出每声道用二对2SK413／2SJ118(100V10A100w)，充分利用场效应管输入阻抗高、结电容小、驱动力强的优点。

本电路取消了传统的大环路负反馈，有效地消除了由负反馈带来的相位失真和开关失真，使音质得到提升。

制作要点：L2上用φ0.8mm或φ1．2mm漆包线绕在φ10mm骨架上12圈，脱胎为空心线圈。

末级偏流管Q1用电视视放管2SC2611或2SD669均可。

末级场效应管工作在甲类状态，发热量较大，最好使用大型的翼形散热器。

电源部分的变压器用300W的环牛，整流用12A金封全桥，稳压用一般的7815和7915。

元件全部安装无误后可通电试机，首先调VR3使输出中点电压为0V，然后再调VR2使输出管的射极电阻即R21两端电压为300mV。

这时每管的静态电流约有300mA左右。

通电十分钟后再复测一遍，同时电阻和功放管应无冒烟、管于无明显的烫手，达到要求后可接入负载。

本电路的电源电压为正负30V时，在8Ω负载上的功率为80W，足可以满足一般听音要求。

制作场效应管功率放大器

制作场效应管功率放大器场效应管功率放大器是一种广泛应用于电子电路中的功率放大器，它通过场效应管的操控来实现信号的放大。

下面将介绍制作场效应管功率放大器的步骤。

首先，我们需要准备以下材料和工具：1.一块电路板2.场效应管（有源器件）3.小信号二极管4.电阻5.电容6.输入、输出端子7.直流电源8.滤波电容9.电流表和电压表10.焊接工具11.示波器（可选）步骤1：设计电路根据功率放大器的需求，设计所需电路图，确定电路中各个元器件的数值和连接方式。

主要包含输入信号源、输入电容、放大电路、输出电容、输出信号负载等部分，其中的输出电容和输出信号负载是用来保证放大的信号稳定和驱动外部负载。

步骤2：打开电路板按照电路图的设计，将电路板上不需要的部分切割或去除。

保留需要焊接进电路板的部分。

步骤3：焊接电路将先前准备好的各个元器件按照电路图的要求，一个接一个地焊接到电路板上。

注意焊接的顺序和技巧，确保焊点牢固可靠。

步骤4：连接输入和输出端子连接输入和输出端子，用于提供输入信号和接收输出信号。

输入端子可以连接到信号源，输出端子可以连接到负载。

步骤5：连接直流电源和滤波电容连接直流电源和滤波电容，用于提供工作电压和滤除电路中的杂散电压。

步骤6：安装场效应管将场效应管安装到电路板上，注意引脚的正确连接和插入方式。

在插入前，可以清洁引脚和插孔。

步骤7：测试和调试连接相应的测试设备，如电流表和电压表，对电路进行测试和调试。

通过测量输出电压、电流和输入电压等参数，调整电路的工作点和放大系数，以达到预期的功率放大效果。

步骤8：优化和改进根据实际测试结果和需求，对电路进行优化和改进。

可以尝试更换元器件，调整电路参数，改进电路拓扑结构，以提高功率放大器的性能和稳定性。

在制作场效应管功率放大器的过程中，需要注意以下几点：1.仔细阅读和理解电路图和规格书，确保元器件的正确使用和连接。

2.在焊接过程中，注意安全操作，避免因电路短路或电源短路而引起危险。

高保真单端纯直流甲类前级放大电路的制作及调试

高保真单端纯直流甲类前级放大电路的制作及调试类别：网文精粹阅读：2309图为单端甲类前级放大电路，电路板实物图如下图所示（图中仅画一个声道，另一个声道相同）。

电路特点如下：①采用发烧管K246,A970,C2240,Al145、C2705等，信号从输人级到输出级均设计为纯甲类状态，从而避免了交越失真，音色及听感特别好，动态好，解析力强。

②输人级采用场效应管做单端差分电路，以得到悦耳的音色，输人级采用场效应管对信噪比有好处，输人阻抗高，有利于微弱信号的拾取，其传输特性和电子管相似，可以表现出类似胆机的音色。

③为了适应不同的音源及发烧角度，需要电路由NE5532等组成的音调电路，并且设置有直通开关，当聆听音乐时，按一下自锁开关K即可跳过音调进人纯Hi-Fi状态。

④电源部分采用分立元器件稳压电源，具有极低的输出内阻，稳压精度高，反应速度快。

对电源纹波有良好的吸收特性，从而保证了本前级音色的纯净度。

电路原理如下：IC1及其外围元器件是音调电路；K1是直通/4调开关；T1,T2是由场效应管组成的单端差分电路；T7, T8是恒流源；R1、R2是T1、T2的负载，该级没有采用镜像恒流源做负载，可提高整体电路的转换速度并确保保真度。

实践证明，镜像恒流源做负载时，电路失真程度较电阻做负载时程度大。

这也就是Hi-Fi为什么越简洁失真越小的道理。

该级设置静态电流均为3 mA（每管），使该级工作在甲类状态，因而没有开关失真和交越失真，并提高了动态范围。

单端甲类线路本身可抵消奇次谐波失真，而偶次谐波比较丰富，对音色起到一定的润泽作用，听感优美，音色温暖柔润，具有更佳的耐听性，深受发烧友的喜爱。

T1,T2将输人信号转变为电流变化，再由T3, T4将电流变化转变为电压输出，T9, T10是T3,T 4的镜像恒流源，可确保该级的稳定性。

电压放大级采用共基极电路。

这种电路多用于宽频带放大电路，具有极高的高频特性。

T5 , T6是输出级，Tll及VR1、R3是其静态偏置电路，通过调节VR1使输出级静态电流在10-20 mA即可。

高压单端甲类场效应管功放_概述说明以及解释

高压单端甲类场效应管功放概述说明以及解释1. 引言1.1 概述高压单端甲类场效应管功放是一种常见且重要的电子设备，被广泛应用于音频放大器、无线通信以及广播电视等领域。

其特点是具有较高的输出功率和良好的线性度，因此在提供音频信号放大方面起着关键作用。

本文将对高压单端甲类场效应管功放进行概述说明，并深入解释其工作原理与设计要点。

1.2 文章结构本篇文章分为五个部分。

首先，在引言部分我们将概述高压单端甲类场效应管功放的重要性和应用范围，并简要介绍后续内容。

接下来，在第二部分中，我们将详细介绍甲类功放的基本概念以及场效应管原理，并阐述高压单端甲类功放的工作原理。

然后，在第三部分中，我们将探讨高压单端甲类场效应管功放的设计要点，包括电路拓扑选择与分析、稳定性与线性度优化方法以及输出电阻匹配技术。

随后，在第四部分中，我们将描述实验设置与测量方法，并对参数调节与测量结果进行详细分析，最后进行对比分析与讨论。

最后，在第五部分中，我们将总结研究结果和发现，并展望高压单端甲类场效应管功放的改进方向。

1.3 目的本文旨在全面介绍高压单端甲类场效应管功放的概念、原理及设计要点，并通过实验结果与讨论验证其性能。

同时，我们希望通过这篇文章为读者提供一个清晰的指南，使他们能够更好地理解和应用高压单端甲类场效应管功放技术。

此外，本文也旨在激发研究者对该领域的兴趣，并为未来功放改进方向提供展望。

2. 高压单端甲类场效应管功放概述2.1 甲类功放简介甲类功放是一种常见的线性功放电路，其特点是具有较高的失真性能和较大的功率输出能力。

与其他类型的功放电路相比，甲类功放在输出时不会对信号进行截波处理，因此保留了输入信号的几乎完整波形。

这使得甲类功放特别适用于音频和音响系统中需要保持信号纯度和高保真度的应用。

2.2 场效应管原理场效应管（Field-Effect Transistor, FET）是一种三极管型半导体器件，在电子设备中被广泛使用作为信号调理、开关和放大器等方面。

845单端甲类胆机功放制作

845单端甲类胆机功放制作李平川笔者曾做了一台845单端甲类胆机，搭配形式为大家司空见惯的6N8P和6P3P推845.在此基础上将6N8P前级的SRPP电路改为6J8P；推动级的6пC(前苏联制造)阳极放大电路改为阴极输出电路，如图1、图2所示。

试听结果优于6N8P的SRPP电路。

该机实实在在、物美价廉、好听耐用，现将此胆机的做法呈上。

1 845单端甲类胆机的设计思路1.1 前级与推动采用国产管6J8P(属于中高频电压放大五级管)，该管以音乐味浓郁而著称，曾被世界多种名机采用。

为充分利用该电子管的放大特性，根据电子管手册中给出的6J8P的静特性曲线(如图3)，为使Eg2= 100V，特意在Eg2上使用51 kΩ 和33 kΩ 的分压电阻。

根据串联电阻的电压公式V2=V×R2/(R1+R2)，33 kΩ 分压电阻上的电压V2=250×33 kΩ/(51 kΩ+33 kΩ)=98 V。

再经过电容滤波(C4，220 uF/220 V)，电压可稳定在100V左右(有名气的胆机则会去掉C3，R1，采用WY3P进行直接稳压效果更好)。

根据6J8P的静特性曲线，设电源电压为250 V，阳流为8mA，负载电阻则为Ra=V/I=250 V/0.008 A ≈30 kΩ 。

以(250V，8mA)为原点画一直线MN，即为该管的动特性曲线，确定其上a，b两点的中心点Q，那么相对应的栅极电压为 Eg=-2.5 V。

可以看出，6J8P采用标准接法的最佳静态工作点Q 为Ea=130V，Ia=4mA，Eg=-2.5 V，保证了“Q”点处在甲类放大状态下，从而在理论上先进行Hi-Fi放大。

同时，作为前级电压放大，只要输入音频信号电压在0.5～1.5 V(现代音源设备，输出信号电压多为1 V左右)，输出交流信号电压就可达约100V，经6п3C做阴极输出，在提高推动电流的同时，又能降低输出阻抗。

阴极输出器的输入电容很小，在频率不太高时，输入阻抗近似等于栅漏电阻，其数值很大，因此与信号源相联接时可在信号源的输出端获得较高的电压。

用场效应管做有胆味的功率放大器

用场效应管做有胆味的功率放大器摘要：用场效应晶体管设计出有胆味的音频功率放大器。

前级采用单管、甲类，后级采用甲乙类推挽放大技术。

实验证明差分放大器使用的对管的一致性与整机的失真程度密切相关。

从听音效果来看，末级电流200mA是理想值。

前后级间耦合电容对听音影响较大，要求质量高些。

对于音频功率放大器而言，最好听的莫过于甲类放大器。

根据频率分析的结果，由集成运算放大器构成的前级声音单薄、缺乏活力。

所以，可不可以前级采用单管甲类放大器，后级采用甲乙类功率放大器?这样既兼顾听音需要，又兼顾效率的需要。

目前，电子管音频功率放大器仍然占据着音响器材高端市场。

能不能用场效应晶体管(FET)，实现电子管放大器那样的醇厚悠长的声音呢?笔者在晶体管功率放大器打摩的基础之上，做出以FET为基础的放大器，取得了有胆味的音乐效果。

1 以场效应晶体管为基本元件的放大器优势明显就目前在放大器中使用的3种元件而言，晶体管的输入阻抗太低(大约1 k左右)，电子管的输入阻抗很高，但输出阻抗也高，为此，还要增加一个输出变压器。

使体积较大，耗电也大。

所以说两者都不是理想的输出管。

总体来看，场效应管具有很高的输入阻抗，也能输出大电流，很适合应用在单端A类放大器中。

中频饱满，细腻流畅，弹性十足。

用场效应管制作的放大器能产生震撼人心的低频轰炸声。

1.1 失真低场效应管的失真度低于晶体管，比胆管略大一些。

且多为偶次谐波失真，反使听感更好，高中低频能量分配适当，声音有密度感，低频潜得较深，音场较稳，透明感适中，层次感、解析力和定位感均有较好表现，具有良好的声场空间描绘能力，对音乐细节有很好的表现。

场效应管的跨导的线性较好。

线性区域宽广，与电子管的传输特性十分相似。

较好的线性就意味着有较低的失真。

1.2 噪音低场效应管的噪声是非常低的，噪声系数可以做到1 dB以下。

以2SK30为例，在VDS=15 V，VGS=0V，RG=100 kΩ，f=120 Hz测试条件下，噪声系数的典型值是0.5 dB。

甲类单端胆管FD422制作2×12W功放电路

甲类单端胆管FD422制作2×12W功放电路
笔者选择FD422 管(FU7 管的直热型)制作了一部甲类单端功放,配以灵敏度为91dB 的音箱 ,音色不凡。

单声道电路,另一声道相同。

前级用 6J1 管 ,功放管用曙光 FD422 ,同类管有南京 FD422、FU25 ,进口管有 2E22、2P22 等。

FD422 参数为灯丝 6. 3 ?0. 9A ,最大阳极电压 750V(屏流 55mA) ,屏耗 40W ,根据屏耗估算最大甲类输出功率为40W ×1/3 ,约为 13.3W。

输出变压器选用长沙美乐电子厂产品 ,型号为 3. 5k/30A ,频响为 20Hz～54kHz。

电源变压器容量大于 180VA ,加屏蔽罩。

电解用国产老式铝壳天和牌 ,耦合电容用油浸电容。

焊机完毕经调整煲机 ,反复几次即告成功。

全场效应管单端甲类前后级胆味功放

全场效应管单端甲类前后级胆味功放我设计的思路:追求胆味,但不喜欢纯胆机的声音,简洁最真实.音频信号经过任何一个零件都会产生一定的失真和损耗,经过得越多就失真损耗越多,音色也变多了,因此尽量少的使用零件最好,保证原汁原味,并且容易制作.前后级的电压放大级都是单端放大,声音比全对称结构的要好听,前级的T1工作于甲类状态,驱动力强,且输出阻抗小于900欧姆,后级输入阻抗很高 (前后级的输入级都是孪生管NPD5565 ), 因此可以去掉一个电流放大级,电路更简洁了. 大电流下动态大,反应速度快,失真低,音场广,有"胆味",我把开环增益设计的较小,不会发生自激,因此可以去掉影响音质的小电容(很多功放在第二电压放大级和反馈电阻上10pf--50pf的小电容).我认为不用太在意整个功放的"失真度"这个指标,胆机的失真度都在1%以上,石机的失真度比胆机小多了,仍然有大批烧友去制作胆机.由于我的听音环境才10平米,所以我的功率设计在30瓦以内,前级4倍放大,后级8倍放大.接上4欧姆的喇叭可以得到40到50瓦的功率,对于30平米以下都没有问题.功率不要太大了,很多烧友功放都在百瓦以上,前级的放大倍数又大,听音环境又小(30平米以下),平常听歌时音量电位器调节很小,这时音源被衰减很大,丢失了细节,根本不能发挥功放的真正水平,我发现音量电位器调节到一半以上时声音最好.如果前级在10倍左右,大动态时前级输出大,容易让后级的输入端饱和过载,产生很大的失真,使声音有撕裂般的毛刺感,因此前级的放大倍数要小些,大部分放大倍数由后级来完成,这样才好.我用台电T51做音源听无损音乐,该前后级推一对五寸书架箱,经试听信噪比高,耳朵贴近喇叭也没有任何杂音.高音清晰明亮且穿透力好,绝无毛刺感,低音厚实有弹性,控制力很好,人声圆润且空气感很好,优美动听,久听不厌.整体动态大,细节丰富,解析力高,令我开心的是空气感和胆机很像,听久了也没有疲劳感. 由于电路简洁,有兴趣的烧友可以做来试试,不会让你失望的.说得不错.更精密更发烧的可以用恒流源代替那90欧姆的电阻,加一级差动电路与431一起稳压.实际上我的电路是甲类的,又是场管(不用电流驱动),工作时电流的波动不大,且信噪比非常高,所以我把稳压电路简化了,用恒流源的话会增加成本,恒流管要加散热器,信噪比更好.但现在的信噪比已经很好了,所以我只用90欧姆/10瓦的电阻,便宜好多啊,呵呵.后级的K1058是另一个牛单独供电的,前级的电源波动非常小,所以现在我用的电路也可以精密稳压了,音箱的地线要接在90欧姆后的滤波电容地上,通电前把200调到0欧姆.成功后如果那200可调电阻不能满足你的末级到甲类,可以把他改为500欧姆可调电阻想要100W很简单,把电压加到正负50左右,输入级再加一个NPD5565做共栅级放大,把J76的1K2电阻加大到3K3致3K9左右,2瓦以上,K1058也加到正负50伏,最少要两对K1058并联.把3K3电阻调小,提高放大倍数 .只要按图接好零件,通电即响, RW 2K可调电阻是调节输出中点电位为0伏,(前级的2K可调电阻调节J76和900欧姆电阻之间的输出中点为0伏,后级2K调节输出中点为0伏),K246的可调电阻是调节输入级静态电流为4MA,即输入级的900欧姆和2K可调电阻两端电压分别为1.8伏,后级200欧姆可调电阻是调节K1058的电流的, T1散热器要大点 .大家不要在我的电压高低上再纠结了,电压放大级的电压基本上决定了输出功率,我已经说了我只要30瓦以下的功率,所以有+-20V就够了,末级的电压只要不影响输出功率,取多少都可以的,我在末级取+-50V也可以,取+-18V也可以,反正功率就是30瓦以下了.以前发烧友们取高低压是因为电压放大级在+-50V左右,如果末级也50V,调到甲类,我相信没有几个人的散热器扛得了,所以好多人就把末级电压调低,这样末级发热低了,甲类就不怕了.末级只有电流增益,没有电压增益,在不影响电压放大级的输出电压和功率下,电压可以取低点,方便调到甲类,降低热量.我只有交流22V输出的牛,所以我就直接用在末级了我再说一下基本知识(欢迎大家一起交流): 有很多烧友取前高后低的电压,如电压放大级取+-50V,末级电流放大级取+-30或者+-40V.主要是为了把末级调到甲类,降低热量.如果电压放大级的放大倍数大,在大动态时,满功率时,输出+-50V 的信号,但是末级电压只有+-30或者+-40V,于是50V电压只能输出和末级一样的电压,就是30或者40V的信号,多余的被削掉了,就产生了肖波失真,听感上就是动态被压缩了,所以在保证输出电压幅度和功率的情况下,末级电压不能比电压级低,如果你不要大功率,末级电压低些是可以的.,否则那明显的动态压缩感很多人都能听得出来,功放的动态范围小了,结果是什么音质大家都知道了吧.20W功率够了,我的房间才10平米,(我就是要小功率,前级4倍放大,后级8倍放大)音量电位器可以调节幅度大点啊,呵呵,4欧姆喇叭可以提高功率的洼田式我没有用过,我见它零件多,做起来麻烦,所以没有用.并联式给我最大的惊喜是信噪比,功放喇叭开机和关机一样,没有任何杂音前级的900欧姆要2瓦以上,实际制作我用2个1K8 (2瓦)电阻并联代替900欧姆的了,(图片上可以见到的)是为了防止电阻的热噪声的,后级的1K2电阻也是2瓦的, 0.22电阻是5瓦的,2个330欧姆是0.5瓦.电源的90欧姆是10瓦的.这是一个声道的,如果是2个声道公用一电源,把90欧姆改为80---50欧姆,电阻越小电流越大,A985也越热.其它电阻就是普通的1/4瓦的了只要按图接好零件,通电即响, RW 2K可调电阻是调节输出中点电位为0伏,(前级的2K可调电阻调节J76和900欧姆电阻之间的输出中点为0伏,后级2K调节输出中点为0伏),K246的可调电阻是调节输入级静态电流为4MA,即输入级的900欧姆和2K可调电阻两端电压分别为1.8伏,后级200欧姆可调电阻是调节K1058的电流的, T1散热器要大点你的图设计的好漂亮啊.我的并联电源已经很简洁了,空载是热啊,接上电路就不热了,那10瓦电阻热了不理他,J76的散热片要大,我的还小了点,你看我的图中J76的散热片,,你把后级的1K2也换成前级的900欧姆,后级也上22MA.后面黑色的是2个A985的散热片,最好加上退藕滤波电K246在这里是恒流源,用其它结型场管都可以代替,(如K170,NPD5565等,连J103在这里也可以代替K246,只是注意电压正负极与K246反过来而已),J77可以代替J76,同时顺便说下,场管做恒流源比三极管的恒流效果好很多,建议大家做恒流源尽量用场管做,且电路简单,调试也简单,这里K246要选GR档或者BL档,不要选Y 档的,Y档的最大电流就2MA左右,最好全选BL档的,因为有些GR档的电流小于4MA,在这里达不到我的要求.的确是简单容易出好声的线路，前级供电不用稳压而改用LC滤波音色更好！我觉得好多功放是电压放大级的静态电流太小了,所以声音单薄,发紧,动态小npd5565代换管:npd5566, 5564. K389,也可以用2个K246或者2个K170代换(选BL档),要配对.J76用J77等其它中功率管代换.K1058/J162用其它大功率管代换,如K413/J118 , K1529/J200等等后级里的J76上下电阻1K2和47换成和前级的一样900(2瓦)和39欧姆,调小3K3电阻可以提高后级的放大倍数.尽量做全程直藕,不用耦合电容,注意安（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

场效应管单端甲类功放制作

场效应管单端甲类功放制作场效应管控制工作电流的原理与普通晶体管完全不一样，要比普通晶体管简单得多，场效应管只是单纯地利用外加的输入信号以改变半导体的电阻，实际上是改变工作电流流通的通道大小，而晶体管是利用加在发射结上的信号电压以改变流经发射结的结电流，还包括少数载流子渡越基区后进入集电区等极为复杂的作用过程。

场效应管的独特而简单的作用原理赋予了场效应管许多优良的性能，它向使用者散发出诱人的光辉。

场效应管不仅兼有普通晶体管和电子管的优点，而且还具备两者所缺少的优点。

场效应管具有双向对称性，即场效应管的源极和漏极是可以互换的（无阻尼），一般的晶体管是不容易做到这一点的，电子管是根本不可能达到这一点。

所谓双向对称性，对普通晶体管来说，就是发射极和集电极互换，对电子管来说，就是将阴极和阳极互换。

一、场效应管的特性场效应管与普通晶体管相比具有输入阻抗高、噪声系数小、热稳定性好、动态范围大等优点。

它是一种压控器件，有与电子管相似的传输特性，因而在高保真音响设备和集成电路中得到了广泛的应用，其特点有以下一些。

高输入阻抗容易驱动，输入阻抗随频率的变化比较小。

输入结电容小（反馈电容），输出端负载的变化对输入端影响小，驱动负载能力强，电源利用率高。

场效应管的噪声是非常低的，噪声系数可以做到1dB以下，现在大部分的场效应管的噪声系数为0.5dB左右，这是一般晶体管和电子管难以达到的。

场效应管具有更好的热稳定性和较大的动态范围。

场效应管的输出为输入的2次幂函数，失真度低于晶体管，比胆管略大一些。

场效应管的失真多为偶次谐波失真，听感好，高中低频能量分配适当，声音有密度感，低频潜得较深，音场较稳，透明感适中，层次感、解析力和定位感均有较好表现，具有良好的声场空间描绘能力，对音乐细节有很好表现。

普通晶体管在工作时，由于输入端（发射结）加的是正向偏压，因此输入电阻是很低的，场效应管的输入端（栅极与源极之间）工作时可以施加负偏压即反向偏压，也可以加正向偏压，因此增加了电路设计的变通性和多样性。

20W-50W单端FET纯甲类功放的设计制作

20W-50W单端FET纯甲类功放的设计制作音响发烧友在孜孜不倦的追求目标，就是自己的音响器材有更纯真更自然的音质表现，单端纯甲类功放，音质醇厚,偶次谐波丰富，具有很好的空气感，听感自然，成为很多HI-FI 发烧友的追求目标，虽然单端纯甲类功放的效率低，(理论上可以达到25%)，但是，实际的制作中，只能达到20%左右，因此发热量大，要求有大面积的散热器，对于电路也要求设计稳定可靠。

一台双50W的纯甲类功放，只要一开机，就处于最大的功耗状态，不管输出功率大小，电源都要消耗500W 左右，尤其是在炎炎的夏季，守着一个500W 的电炉听音乐，也别有一番情趣。

下面，就介绍一种工作稳定，调试简便的单端纯甲类功放电路，负载可以使用4-8 欧姆，输出功率可以根据自己的需要设定在20W-50W。

一、单端放大电路工作原理图如下图所示：screen.width-333) this.width=screen.width-333”>由TR1、TR2 组成的差分电路，为了工作稳定，提高电路的共模抑制比，使用了恒流源电路。

输出的信号由Q3 组成的单端放大输出级，由恒流源I4 作为Q3 的直流负载。

R1 决定了放大器的输入阻抗，R2、R3 是负反馈回路，决定了放大器的闭环增益。

二、输出功率、供电电压、静态电流的计算：以在４欧的负载上得到20W 的输出功率为例计算，其它的输出功率和负载阻抗可以另外计算或者参照表1。

根据P=I*I*R，I*I=P/R=20/4=5，I=2.236A。

其中I 为输出电流的有效值，所以输出电流的最大值IM=1.414*I=1.414*2.236=3.16A。

实际制作中取3.2A，这个电流值就是整机的静态电流，是图一中的I4，由电路的恒流源提供。

本电路由于采用漏极输出，末级有电压增益，故电源电压利用率较高，为了计算方便取0.8，则要求电源电压为：VCC=（IM*R）/0.8=16V。

为了降低成本，本电路采用了桥式整流，。

FU50单端甲类功放的DIY方法

FU50单端甲类功放的DIY方法作为一个电子管的生产大国，我国生产出了许多优秀的电子管，其中就有很多适合做音频放大的电子管。

有一款电子管无论从价格还是效果上来说，都是值得推荐的，该管就是我国生产的FU50，它也曾广泛地运用于广播和通信中，当FU50接成三极管时，其特性曲线比较接近名管300B，接成三极管时的工作状态，其播放效果也是非常不错的，再加上价格并不贵，因此还是值得推荐给各位音响爱好者的。

一．原理简介电子管甲类功放的放大工作点一般来说都是工作在电子管特性曲线的中心点，并对输入信号进行放大是双向对称的．工作点基本上是选择在特性曲线的直线段内，所以甲类的失真相对来说比其他的类型的电路要低些，再加上电子管单端甲类的偶次谐波含量较高，因此使得甲类单端功放播放出来的音乐特别润泽、特别甜美动听。

本文介绍的功放主要遵循以上的路线，并且考虑到使用成本不高的元器件来做出好效果的基本原则来制作本机。

相对高驱动电压的电子管来说FU50的驱动电压要求并不是太高，但为了保证有足够的驱动力和较低的失真，本机电压驱动部分还是使用了两级放大来驱动FU50，前级输入放大管Ql(6N8P)为双三极管，Q1的一半作为信号放大，另一半管充当末级管的电压激励放大，即使用了两级共阴电压放大电路，该组合仍具有较强的电压放大能力I有着较好的频向和较好的相位特性。

由于6N8P属于低“管，因此我们采用了两级共阴作为电压放大，使它能够产生足够的增益来达到驱动后级的目的。

FU50是一个五极管，将它接成三极管的工作形式，它所需要的驱动电压虽然不算低，但该共阴组合完全能够满足该管驱动所需要的电压。

由于6N8P的“值较低，用该管做电压放大时也较容易获取低失真的电压放大信号，并能有效地降低整机的失真度。

由于共阴组合较适合用于音频放大电路中，因此也被国内外许多音响厂家广泛地运用。

6N8P的电气参数和性能均较适合为本机电压放大级的放大管，6N8P电气参数见表1，其特性曲线如图2所示。

场效应管功率放大器的制作

场效应管功率放大器的制作一、引言场效应管（FET）是一种半导体器件，具有输入阻抗高、噪声系数低、驱动能力强等优点，因此在功率放大器中得到广泛应用。

本文将介绍场效应管功率放大器的制作过程。

二、器件选型与准备1.选型：在选型时应根据实际需求来选择合适的FET型号，要考虑输出功率、工作频率、输入/输出阻抗匹配等因素。

2.准备材料与工具：选型完成后，需要准备以下材料与工具：场效应管、电感、电容、电阻、电源、电路板、焊锡、焊锡丝、螺丝刀、万用表等。

三、电路设计与仿真1.电路设计：根据所选型号的FET和电路特性来设计功率放大电路，包括输入/输出匹配电路、偏置电路、负反馈电路等。

2.电路仿真：使用相应的电路仿真软件，如Proteus、Multisim等，对设计的电路进行仿真验证，分析其工作特性和参数。

四、电路板制作与元件安装1.电路板制作：将设计好的电路图绘制到电路板上，注意保持连接的正确性和元件的正确摆放位置。

2.元件安装：根据电路图，将各个元件按照正确的位置焊接到电路板上，注意焊接的稳定性和可靠性。

五、电路调试与测试1.电路连接与供电：将电路板与电源连接，注意极性的正确性。

可以选用直流稳压电源或者电池作为供电源。

2.调试与测试：给电路加电后，使用万用表进行电压、电流等参数的测量，确保电路工作正常。

如果有可调节的元件，如可变电阻或可变电容，可以进行调试，使其达到期望的工作状态。

六、性能评估与优化1.性能评估：通过实际测试，测量电路的增益、频率响应、失真等性能指标，与所需性能指标进行比对。

2.优化设计：根据性能评估结果，优化电路设计，可能需要调整元件参数、电路配置等，以满足性能要求。

七、保护电路设计与应用为确保电路的工作稳定性和安全性，可以添加保护电路，如过压保护、过流保护、过温保护等。

根据实际应用场景，选择相应的保护电路，并进行相应的连接。

八、总结通过以上的制作过程，一个场效应管功率放大器就可以完成。

在实际制作过程中，要注意安全使用工具，防止短路或其他意外情况的发生。

制作场效应管功率放大器

制作场效应管功率放大器第一步：理解场效应管功率放大器的原理场效应管（FET）是一种电子元件，可以作为电流放大器和电压放大器。

场效应管功率放大器的核心组成部分是场效应管，其工作原理是基于调节输入信号通过控制栅极电场来控制源-漏电流的大小。

栅极电压的变动可以引起源-漏电流的变动，从而实现对输入信号的放大。

第二步：选择合适的场效应管第三步：设计电路图在选择好场效应管之后，需要进行电路设计。

电路图的设计需要考虑输入电阻、输出电阻、电流增益等因素。

同时，还需要合理选择电源电压和电源电流，以确保电路能够正常工作。

第四步：制作电路板根据电路图设计制作电路板，可以采用单面板或双面板。

在制作电路板的过程中，可以使用CAD软件进行布线设计，并根据设计制作出真实的电路板。

第五步：焊接元件和连线将选好的场效应管和其他所需零件焊接到电路板上，并根据电路图进行正确的连线。

注意焊接时的温度和时间，以避免电路板损坏。

第六步：测试电路完成焊接工作后，需要进行电路测试。

可以用示波器、信号发生器等仪器测试电路的输入输出特性，验证电路的工作是否符合设计要求。

如果发现问题，需要及时进行排查和修复。

第七步：调整电路参数根据测试结果，如果电路的工作与设计要求不符，需要对电路进行调整。

可以通过调整电阻、电容等元件的数值来达到理想的电路参数。

第八步：封装和安装当电路参数满足要求后，可以将电路封装起来，以保护电路板免受环境的影响。

封装可以选择合适的外壳或散热器来进行。

制作场效应管功率放大器需要一定的电子电路知识和相关实践经验。

同时，由于场效应管功率放大器的工作电压较高，对安全性也有一定要求，需要在制作过程中注意安全事项。

最后，为了获得更好的效果，可以不断地进行实验和优化，以提高功率放大器的性能。

通过以上步骤，就可以制作一个场效应管功率放大器。

当然，整个过程中还有很多细节和注意事项需要注意，希望这篇文章能给您提供一些初步的了解和指导。

如果您对这个话题感兴趣，建议您继续深入学习和实践，以提高自己的电子电路制作技能。

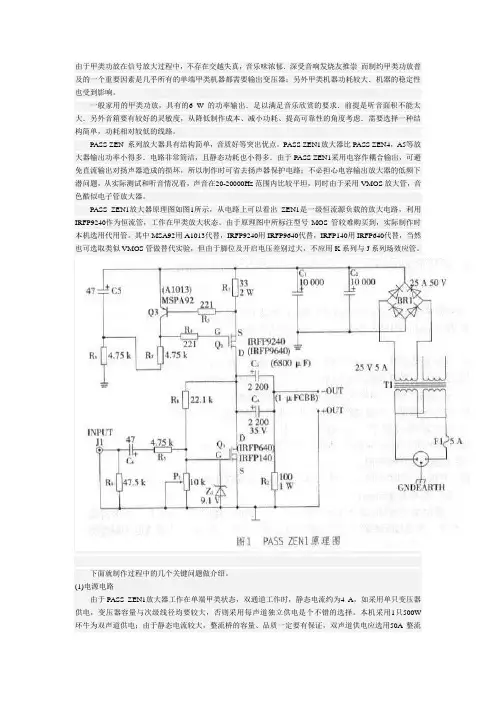

单端场效应管甲类功率放大器制作
