PEN重复接地问题与路灯配电教学内容
建筑物低压配电系统中TN-C-S接地系统相关问题的探讨
建筑物低压配电系统中TN-C-S接地系统相关问题的探讨摘要针对建筑物低压配电系统采用TN-C-S接地系统做法不合格问题，本文分析了建筑物低压配电系统中TN-C-S接地系统PEN线转换成PE线和N线的正确做法，并对TN-C-S接地系统相关的问题进行了探讨浅析。
关键词低压配电TN-C-S PEN线N线PE线低压配电系统的接地型式的定义和概念虽然是众所周知的，但由于国际电工标准(IEC标准)的引入和执行，其概念的变化在我国建筑电气界引起了不小的震动。
在建筑物电气装置低压配电系统中，接地型式通常分为TN、TT、IT三种，而TN型式中又分为TN-C、TN-C-S、TN-S。
本文就TN-C-S接地系统进行探讨浅析。
1、TN-C-S接地系统的组成和与大地的关系TN-C-S系统的文字符号具体含义如下：T是指电源的一点(通常是中性线上的一点)与大地直接连接；N是指外露导电部分通过与接地的电源中性点的连接而接地；C指的是在全系统内N线和PE线是合一的，这里的全系统是从电源配电盘出线处算起；S即在全系统内N线和PE线是分开的。
TN-C-S系统在全系统内通常仅在低压电气装置电源进线点前，N线和PE线是合一的，进线点后即分为两根线，且N线和PE线从进线点分开后就不能再合并，为防止PE线与N线混淆，应分别给PE线和PEN线涂上黄绿相间的色标，N线涂以浅蓝色色标。
分开后的N线应对地绝缘，其绝缘水平应与相线相同，这是为了保障系统中的漏电保护器动作可靠，并使PE线在正常时无电流流过，以利于安全用电。
2、TN-C-S系统的接地如何实施IEC标准对系统接地的实施有严格的要求，不允许在变压器室或发电机室内将中线点就地接地，还规定变压器(发电机)中性点引出的PEN线必须绝缘，并只能在低压配电盘内一点与接地的PE母排连接而实现系统接地，此外不得再在其它处接地，不然中性线电流将通过不正常的并联通路返回电源。
这部分中性线电流被称作杂散电流，它可使电气装置内的剩余电流动作“漏电”火灾报警器拒动或误动，同时杂散电流可能因通路导电不良而打火，引燃可燃物起火；杂散电流如以大地为通路返回电源，可能腐蚀地下基础钢筋或金属管道等金属部分；杂散电流通路与中性线正常回路两者形成封闭的大包绕环，环内的磁场可能干扰环内和近环外处敏感重要信息技术设备的正常工作，导致严重后果。
路灯配电相关问题
道路照明配电相关问题汇总： 1. YJV 电缆各规格供电半径估算：1.1 根据电压降计算初步确定电缆截面与长度：一般情况下道路照明供电线路长，负荷小，导线截面较小，则线路电阻要比电抗大得多，计算时可以忽略电抗的作用。
又由于照明负荷的功率因数接近1，故在计算电压损失时，只需考虑线路的电阻与有功功率。
由此可得计算电压损失的简化计算公式：(0.5)%p X l M U CS CS+∆==由于从配电箱引出段较短为X ，支路电缆总长为L 。
则：2%CS U L X P∆=-对于三相供电：1500S L X P =-，对于单相供电：251.2S L X P=-P —负荷的功率，KW ； L —线路的长度，m ； X —进线电缆的长度，m ；U%—允许电压损失（CJJ45-2006-22页，正常运行情况下，照明灯具端电压应维持在额定电压的90%—105%。
为了估算电缆最大供电半径取%10%U ∆=）C —电压损失计算系数(三相配电铜导线75C =,单相配电铜导线12.56C =)举例：假设一回路负荷计算功率为N KW ，试估算不同电缆截面的供电线路长度?YJV 电缆各规格供电半径估算表：电缆截面 三相配电单相配电415006000S L X P N ==- 251.21004.8S L X P N ==-615009000S L X P N ==- 251.21507.2S L X P N ==-10150015000S L X P N ==- 251.22512S L X P N ==-16150024000S L X P N ==- 251.24019.2S L X P N==-25150037500S L X P N ==- 251.26280S L X P N ==-35150052500S L X P N ==- 251.28792S L X P N==-50150075000S L X P N ==- 251.212560S L X P N==-1.2 校验路灯单相接地故障灵敏度来确定电缆最大长度：道路照明供电线路长、负荷小、导线截面较小，则回路阻抗较大。
道路照明工程的接地和接零保护
道路照明工程的接地和接零保护近年来，我国城市建设飞速发展，道路照明发生了巨大的变化。
路灯总数成倍增长。
做好城区道路照明工程的接地、接零保护，保障广大市民的人身安全，成为城市路灯管理工作中的一项重要工作之一。
关键词：路灯保护接地常用方式需注意的问题0 引言路灯的金属杆由于电缆的绝缘损坏或其他原因有可能带电，为防止这种漏电危及人身安全，将金属外壳通过接地装置与大地相连，叫做保护接地。
把金属外壳与接地的零线连接时称为保护接零。
在中性点直接接地的低压电网中，电力设备的外壳应采取低压接零保护，但接零保护确有困难时，且土壤电阻率较低时，也可以采取低压接地保护。
1 路灯金属外壳保护接地的常用方式城市道路照明低压供电系统的保护接地分为TT系统、TN系统、IT系统。
其中TN系统又分为TN-C、TN-S、TN-C-S系统方式。
本文主要分析路灯低压配电系统常用的接地保护方式。
1.1 TT方式供电系统TT方式是指将路灯钢杆的金属外壳直接接地的保护系统，称为保护接地方式，路灯行业俗称单灯接地，也称TT系统。
第1个符号“T”表示电力系统中性点直接接地；第2个符号“T”表示路灯金属钢杆通过接地体与大地直接联接，与系统如何接地无关。
在TT系统中，负载的所有接地均称为保护接地。
TT方式供电系统的特点如下：①当路灯钢杆的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，因有接地保护，可减少触电的危险性。
但低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属危险电压；②当漏电电流比较小时，即使有熔断器也不一定能熔断，还需增设漏电保护器；③TT系统适用于接地保护很分散的地方。
由于上述原因，我国在路灯施工中已很少使用这种接地保护方式。
1.2 TN方式供电系统TN方式供电系统是将路灯钢杆的金属外壳与工作零线相接的保护系统，称作路灯接零保护系统，用TN表示。
其特点如下：①一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全；②TN系统节省材料和工时，在我国和其他许多国家都被得到广泛的应用，其优点比TT系统多。
路灯接地系统浅析
路灯接地系统浅析发表时间：2018-07-13T12:09:43.887Z 来源：《电力设备》2018年第7期作者：刘华楠[导读] 摘要：道路照明不仅能够有效的改善交通条件，还能够有效的提高道路通行能力和保证交通安全，此外，还可美化市容，但是道路照明装置大多位于一些人们容易触及到的公共场所，一旦发生漏电极易引发人员的触电伤亡事故，因此也越来越受到人们的重视。
（安阳市市政设计研究院有限责任公司河南省安阳市 455000）摘要：道路照明不仅能够有效的改善交通条件，还能够有效的提高道路通行能力和保证交通安全，此外，还可美化市容，但是道路照明装置大多位于一些人们容易触及到的公共场所，一旦发生漏电极易引发人员的触电伤亡事故，因此也越来越受到人们的重视。
本文通过不同接地形式的比较分析得出结论：采用TN—S系统更加安全。
关键词：路灯；ＴＮ系统；ＴＴ系统；TN-S系统引言随着我国新的城市道路不断涌现，各种造型新颖的景观路灯、LED广泛的应用其中，给城市道路带来光明，为繁华的夜市增色不少，然而全国各地由于路灯漏电而引发的事故时有发生，我们做为“路灯人”应该好好反思一下美丽灯光后面是否存在致命安全隐患？1城市道路路灯接地系统型式及其特点CJJ45—2006《城市道路照明设计标准》规定：道路照明配电系统的接地型式宜采用TN-S系统或TT系统，金属灯杆及构件、灯具外壳、配电及控制箱等的外露可导电部分，应进行保护接地，并应符合国家现行相关标准的要求。
GB50613—2010《城市配电网规划设计规范》规定：在无等电位联结的户外场所的电气装置和无附设变电所的公共建筑、场所的电气装置可采用TT接地型式。
针对以上规范，在各种类型的城市道路（跨线立交桥、下穿地道桥、道路隧道）中如何执行，使其既能保证安全性，又能兼顾经济性。
本文对此进行详细分析。
2路灯接地形式分析2.1TT系统路灯采用TT接地系统，即使每根灯杆的接地都达到规程要求的4Ω，当发生接地单相短路时，其短路电流只有220/（4+4）=27.5A。
关于重复接地
你的建筑物有总等电位箱吧？由总等电位箱引出扁钢至配电箱PE母排，将入户的PEN线接至PE排，再接至N排。
或者在做主体时留好接地扁钢待用，现在的工程一般都要求和总等电位连接。
一、接地、接零保护1、施工用电应采用中性点直接接地的380/220V三相四线制低压电力系统，其保护方式应符合下列规定。
①施工现场由专用变压器供电时，应将变压器低压侧中性点直接接地，并采用TN-S接零保护系统。
②在供电端为三相四线供电的接零保护（TN）系统中，应将进户处的中性线（N）线重复接地，并同时由接地点另引出保护零线（PE线），形成局部TN-S接零保护系统。
2、施工用电保护接零与重复接地应符合下列规定：①在接零保护系统中电气设备的金属外壳必须与保护零线（PE线）连接。
②保护零线应自专用变压器、发电机和中性点处，或配电室、总配电箱进线处的中性线（N线）上引出。
③保护零线的统一标志为绿/黄双色绝缘导线，在任何情况下不得使用绿/黄双色线做负荷线。
④保护零线（PE线）必须与工作零线（N线）相隔离，严禁保护零线与工作零线混接、混用。
⑤保护零线上不得装设控制开关或熔断器。
⑥保护零线的截面不应小于对应工作零线截面。
与电气设备相连接的保护零线截面不应小于2.5mm2的多股绝缘铜线。
3、保护零线的重复接地点不得少于三处，应分别设置在配电室或总配电箱处，以及配电线路的中间处和末端处。
在TN接零保护系统中重复接地应与保护零线连接，每处重复接地电阻值不应大于10Ω。
重复接地的作用：①降低漏电设备对地电压；②降低三相不平衡时零线上出现的电压；③当零线发生断线时，减轻事故的危害性；④缩短漏电事故时间；⑤改善线路的防雷性能。
重复接地的要求：每一重复接地装置的接地体应用2根以上的角钢、钢管或圆钢，不得用铝导体或螺纹钢。
两接地体间的水平距离以5m为宜，接地体以2.5m长较好，接地极坦深以顶端距地≥0.6m为宜。
4、注意事项：①从总配电箱处重复接地以后，不许在线路或设备的任何点与工作零线连接。

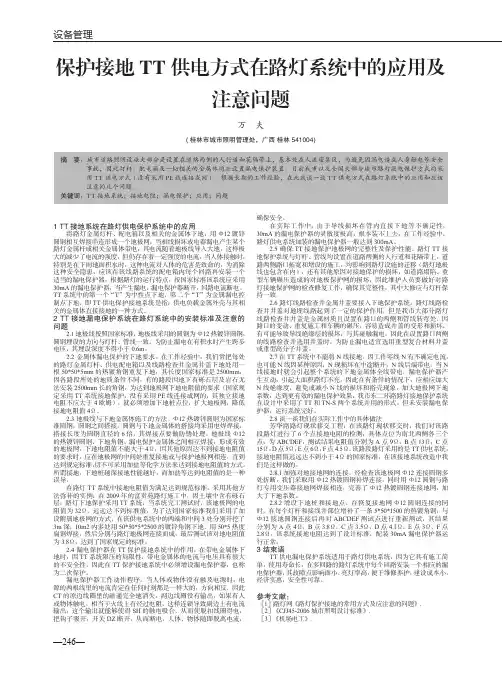

保护接地TT供电方式在路灯系统中的应用及注意问题
—246—设备管理1 TT 接地系统在路灯供电保护系统中的应用将路灯金属灯杆、配电箱以及相关的金属体下地，用Φ12镀锌圆钢相互焊接串连形成一个地极网，当相线损坏或电器漏电产生某个路灯金属杆或相关金属体带电，其电流随着地极线导入大地，这样极大的减少了电流的强度，但仍存在着一定强度的电流，当人体接触时，特别是在下雨地面积水时，这种电流对人体的危害是致命的，为消除这种安全隐患，应该在该线路系统的配电箱内每个回路再安装一个适当的漏电保护器，根据路灯的运行特点，按国家标准该系统应采用30mA 的漏电保护器，当产生漏电，漏电保护器断开，回路电流断电。
TT 系统中的第一个“T ”为中性点下地，第二个“T ”为金属漏电控制点下地，即TT 供电保护接地系统是指：供电负载金属外壳与其相关的金属体直接接地的一种方式。
2 TT 接地漏电保护系统在路灯系统中的安装标准及注意的问题2.1 地极线按照国家标准，地极线采用的圆钢为Φ12热镀锌圆钢，圆钢埋设的方向与灯杆、管线一致。
为防止漏电在有积水时产生跨步电压，其埋设深度不得小于0.6m 。
2.2 金属体漏电保护的下地要求。
在工作经验中，我们常把每处的路灯金属灯杆、供电配电箱以及线路检查井金属井盖下地处用一根50*50*5mm 的热镀角钢重复下地，其长度国家标准是2500mm ，因各路段所处的地质条件不同，有的路段因地下有砾石层及岩石无法安装2500mm 长的角钢，为达到地极网下地电阻值的要求（国家规定采用TT 系统接地保护，没有采用PE 线连接成网的，其独立接地电阻不应大于4欧姆），就必须增加下地桩点位，扩大地极网，降低接地电阻值4Ω。
2.3 地极线与下地金属体施工的方法。
Φ12热镀锌圆钢为国家标准圆钢，圆钢之间搭接，圆钢与下地金属体的搭接均采用电焊焊接，搭接长度为圆钢直径的6倍，其焊接点要做防锈处理。
地极线Φ12的热镀锌圆钢、下地角钢、漏电保护金属体之间相互焊接，形成有效的地极网，下地电阻值不能大于4Ω，因其他原因达不到接地电阻值的要求时，应在地极网的中间处重复接地或与保护地极网相连，直到达到规定标准，切不可采用加盐等化学方法来达到接地电阻值的方式。
论TT系统配电的路灯保护接地问题
论 TT系统配电的路灯保护接地问题摘要：路灯保护接地的过程中，使用TT系统和TN-S系统的情况比较常见，相比之下TT系统具有较高的安全性，可以有效避免路灯在发生极端故障时，对周边人身造成的直接危害。
但在实际使用的过程中， TT系统的配电方式依然存在需要重视的问题，从而有效地利用TT系统配电避免接地故障，对周边人身造成的直接危害。
关键词：TT系统；系统配电；路灯接地城镇建设过程中路灯是道路必备的基础设施，由于其线路较长、维护难度较大，如何采用有效地保护接地措施，来避免路灯用电的过程中对人身造成的电击危害，是路灯建设过程中必须考虑的重要问题。
TT系统配电路灯，其采用金属灯杆进行保护接地，但在线路设计的过程中是使用共同接地机还是分别使用不同的接地极，是现阶段路灯保护接地过程中必须面对的问题。
一、道路照明TT系统根据我国对TT接地系统的规定中可以看到，TT接地系统是指电力系统中有一点直接接地，受电设备的外漏，可导电部分通过保护接地线与电力系统的接地点并无直接的关联，从而对电力系统中不同的电力负荷回路进行独立的接地保护。
同时道路照明TT系统的每一个路灯回路均采用负荷距平衡的接线方式，使每一个路灯外漏的可导电部分，都可以享受独立的接地保护，由于各个接地保护之间相互独立，在发生故障进行接地的过程中，不会影响其他回路的正常运转。
相对于 TN-S接地系统， TT系统具有更高的安全性和稳定性。
而路灯作为室外灯具，其电源与路灯接地系统是相互分开的，PE线路并不相通，从而保证路灯回路在产生故障时，不会沿着接地系统的PE线进行故障扩散，从而确保路灯系统的稳定性和有效性。
二、TT系统配电的路灯保护接地研究（一）漏电保护器在路灯TT接地系统中的应用漏电保护器是保障路灯在出现故障时，通过快速的响应断开该回路的电源，从而确保该回路不会对外部环境带来过多的影响。
但是当路灯采用第一系统进行接地保护的过程中，由于 TT系统的接地体相互独立，在发生接地故障时，产生的故障电流较小，不易触发漏电保护装置，导致漏电保护器在采用TT系统的路灯中，较难发挥其有效作用。
道路路灯接地及保护方式阐述
道路路灯接地及保护方式阐述路灯主要为户外安装，受自然环境影响较大，因涉及到设备、人身安全，尤其是雨天，其安全性更应加强重视。
因此，其路灯接地采用何种型式，效果如何，应加以重视。
接地的作法各地按规范要求各有不同，差异较大。
路灯接地方式究竟如何选择，才更好保证路灯运行的安全可靠性。
本文就接地的型式、方法、特点等进行分析，并就路灯的接地提出意见。
1路灯的供电及接地方式根据低压配电系统的接地型式，可以分为TN、TT、IT三种。
TN系统：电源变压器中性点接地，设备外露部分与中性线相连。
在TN系统中按N线和PE线的不同组合又分为TN-C、TN-S和TN-C-S三种，TN-C系统：系统内N线和PE线是合一的。
TN-S系统：系统内N线和PE线是分开的。
TN-C-S系统：通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。
TT系统：电源变压器中性点接地，电气设备外壳采用保护接地。
IT系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
目前，路灯的供电方式主要采用TN-S或TT系统。
TN-S系统用一根PE线把回路中所有的灯都串接再接到人工接地极；TT系统中，每盏路灯单独打接地极。
2接地方式的保护及存在问题1、TN-S接地系统：若设备出现外壳带电，即相线通过金属导体与系统的PE线或PEN线相接，即发生接地故障，短路电流理论计算可达到百安培，开关跳闸动作，保护设备人身安全。
但实际上存在如下问题：一是接地故障处考虑其接触电阻，且当路灯线路很长时，回路阻抗较大，故其末端单相短路电流的数值较小，线路的保护装置也就很难可靠动作。
二是某盏灯的PE连接线一旦断掉，灯柱上就会长时间带有危险电压，并且这种电压还可能通过PE线或PEN线传到该系统的所有灯柱，后面路灯会失去保护，存在触电危险。
2、TT接地系统：当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
路灯接地计算
路灯配电系统若干问题昀撰讨2010-04-26 11:37:23| 分类：默认分类阅读200 评论0 字号：大中小订阅 .摘萋通过一路灯照明工程实例．探讨了路灯配电系统中的单相接地保护灵敏度枝验、保护设置、接地型式选择等问题。
路灯的保护应包括两级：配电线路干线保护和灯具短路保护，在TN—S 系统中，路灯配电干线开关可选用B类断路器，在1Tr系统中，可选用RCD或其组合电器。
每个灯具处宜设置短路保护，TN-S中可选用熔断器，在1Tr系统中，当接地电阻值较大时，可选用RCD作灯具的短路保护。
路灯不宜采用TN--C系统，可考虑采用II类绝缘设备。
关键词路灯灵敏度接地故障 L—N短路接地型式RCD (漏电保护嚣) I D 类设备l 引言相对于室内照明而言，室外路灯照明的安装及敷设环境较差，线路距离较长，可达1 000m 以上，负荷分散但容量不大。
我国虽于1992年就颁布了行业标准《城市道路照明设计标准》(cJJ 45—91)(以下简称《路灯规范》)，但因当时条件限制，规范未能就路灯照明配电系统作出更为详尽而完善的规定随着我国城市及道路建设的快速发展，对于路灯照明的深入研究已迫在眉睫。
路灯配电系统的以下几个问题尤其值得关注：①单相短路；②灵敏度校验；③保护设置；④接地型式等。
2 工程实例某城市道路照明由一台SG—10／0AkV，100kV·A。
D,yn一11( =4．5％)箱变供电。
箱变内带3m长LMY-4(40x4)低压母线。
系统短路容量S =200MV·A。
以箱变为起点，其中的一个路灯回路的线路长为990m，沿道路呈线状布灯(即中间无分支)。
路灯为金属灯杆(以下未指明的均同此)，纵向布置间距为30m (该回路共有990／30=33套灯具)，灯杆高为10m。
灯具为220V、25OW高压钠灯(自带电容补偿，cosq)=0．85)，镇流器损耗为10％。
路灯以L1、L2、L3依次配电，灯杆内灯具引接线为BVV一3x2．5ram2。
低压配电系统接地
十二 TN-S系统
L1 L2 L3 N
PE
角负荷及单相负荷
星负荷
单相负荷
插座
TN-S优点： 1.在整个TN-S系统内，PE线不带电位。它只在发生接地故障时通过故障电流。 2.正常时PE线不通过负荷电流，适用于数据处理和精密电子仪器设备，也可用于爆炸危险场合。 3.民用建筑中，家用电器大都有单独接地触点的插头，采用TN－S系统，既方便，又安全. 4.可采用剩余电流保护装置RCD对人身安全进行保护，防止火灾危险。
五.接地电阻值
我国电气规范规定的接地电阻值，在IEC标准很少有这样的规定。因接大地是以大地电位为参考电位，必须考虑接地 极上产生的电位差，50Hz工频的频率低，为简化就只对接地极的工频接地电阻而非接地阻抗提出了要求。由于用电技术的 发展，因接大地在高频时电抗过大常不能满足电气安全和功能上的要求。为此不得不采用以替代大地的导体相连接，以导 体电位为参考电位的另一种接地方式，这就是等电位联结系统。这一非接大地的接地，由于不存在接大地的高接地电阻和 高接地电抗产生的大幅值工频或高频的电位差，电气装置的安全性和功能性得以大大提高。IEC没必要规定这些与电气应用 无关的接地电阻值。
十三.TN-C-S
TN-C-S优点： 1.适用于工矿企业供电，前面TN－C系统可满足固定设备的需要，后端TN-S系统可满足对电位敏感的电子
设备的需要。 2.民用建筑中，电源线路采用TN-C，进入建筑物后，采用TN-S系统，可确保TN-S系统的优点。
重要：PEN线分开后，不能再合并 。
十四.TT
TT优点： 1.电气设备的外壳与电源的接地无电气联系，适用于对电位敏感的数据处理设备和精密电子设备。 2.故障时对地故障电压不会蔓延。 3.接地短路时，由于受电流接地电阻和电气设备接地电阻的限制，短路电流较小，可减小危险。
浅谈接地接零保护接地和重复接地在电力系统的应用
浅谈接地接零保护接地和重复接地在电力系统的应用【摘要】本文结合煤矿电工的实际，介绍煤矿接地装置在供电网络的应用原理、操作注意事项及采取的措施。
【关键词】接地；接零保护；重复接地1 接地和接零的基本理解在电力系统中，将电气设备和用电装置的中性点、外壳或支架与接地装置，用导体作良好的电气连接叫做接地。
将电气设备和用电装置的金属外壳与系统零线相接，叫做接零。
简单地说，接地和接零的目的：一是，为电气设备的正常工作，例如，工作性接地；二是，为了人身和设备安全，如保护性接地和接零。
虽然就接地的性质来说，还有重复接地、防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。
2 工作接地、保护接地和重复接地在正常和事故下，为了保证电气设备的安全运行，在电力系统中某些点进行的接地，叫工作接地。
如变压器和互感器的中性点接地，两线一地系统的一相接地等，都属于工作接地。
为防止绝缘损坏而造成触电危险，将电气设备的金属外壳和接地装置之间作电气连接，叫做保护接地。
如电动机、变压器外壳和配电装置金属构架的接地，将零线上的一点或多点，与大地进行再一次的连接叫重复接地。
3 保护接地的作用保护接地，就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
当没有保护接地的电气设备绝缘损坏时，其外壳有可能带电。
如果人体触及此电气设备的外壳，就可能被电击伤或造成生命危险。
在中性点直接接地的电力系统中，接地短路电流经人身、大地流回中性点；在中性点非直接接地的电力系统中，接地电流经人体流人大地，并经线路对地电容构成通路。
这两种情况都能造成人身触电，如果装有接地装置的电气设备绝缘损坏使外壳带电，接地短路电流将同时沿着接地体和人体两条通路流过。
当设有接地装置时，人体触及绝缘损坏的电器外壳时的电流道路。
我们知道：在一个并联电路里，通过每条支路的电流值与电阻的大小成反比，即IRXrR=rdXI’d式中：I’d为沿接地体流过的电流；IR为流经人体的电流；rR为人体的电阻；rd为接地装置的接地电阻。
零线重复接地问题及重复接地方法大全
零线重复接地问题及重复接地方法大全零线重复接地问题及重复接地方法大全一、什么叫重复接地？为什么零线多用重复接地？重复接地，就是将零线上的一处或多处通过接地装置与大地再次可靠地联接，如图1-9所示。
在零线上重复接地的主要原因和好处是：1、当系统发生碰壳或接地时，降低零线的对地电压。
它的好处是减轻保护装置动作前触电的危险，重复接地点越多，这种效果就越显著。
2、零线断裂时，使触电的危险程度减轻。
3、重复接地在发生一相接地故障时，可以降低非故障相的对地电压。
4、缩短故障持续时间。
5、提高防雷性能。
架空线路零线上的重复接地，对雷电流有分流作用，有利于限制雷电过电压，提高防雷性能。
图1-9工作接地、重复接地和保护接零示意图二、什么是重复接地?怎么做重复接地?重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时，应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
1,重复接地是指由配电箱外壳上的接地扁钢（暗装）或者镀锌螺丝（明装）连接到接地网上。
2,配电箱内部金属导电部分都是连接到PE上的，如元件安装板、门、二次门都是连接在一起的。
3,重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置，说白了就是那个配电箱外壳在接一次地，因为系统中性点是接地的。
用镀锌钢管或者镀锌角铁，打入地下至少2米，接头做好防腐处理就可以了，镀锌的是不会生锈的。
如果打一个点嫌少，可以多打几个，然后用镀锌扁铁进行连接。
然后把保护零线或者接地线连接到接地点上。
（1）电缆架空线路的重复接地宜采用集中埋设的接地体。
车间内部宜采用环形或网络形重复接地。
保护零线与重复接地装置至少应有两点连接，除电源进线外一点连接处，其对角处最远点也应连接，当车间周围边长超过400m者，每200m应有一点连接。
PEN重复接地问题与路灯配电教学内容
PEN重复接地问题与路灯配电系统的讨论内容提要：本文旨在讨论在TN-C-S配电系统中，PEN线接地与重复接地后，线路的杂散电流分布及线路压降导致接地点的接触电压问题。
并由此深入讨论路灯配电系统采用TT配电系统的不合理性问题。
关键词：TN－C－S TN－S TT PE线多重接地人体流过电流。
一、在TN-C-S配电系统中，PEN线接地与重复接地后，线路的杂散电流讨论。
《中国南方电网城市配电网技术导则》7.2低压配电系统接地型式7.2.1 接地型式选择a）低压配电系统可采用TN或TT接地型式，一个系统应只采用一种接地型式。
b）当低压系统采用TN-C接地型式时，配电线路除主干线和各分支线的末端外，中性点应重复接地，且每回干线的接地点，不应小于三处；线路进入车间或大型建筑物的入口支架处的接户线，其中性线应再重复接地。
该导则，提出PEN导线多次重复接地的规定，当然在工程实施中应当视为一种普遍规则，即在南方电网中，所有的TN－C－S配电系统均采用了多次重复接地。
那么，我们来分析一下其安全合理性问题。
举例来说：一个住宅工程，其三相不平衡负荷为40KW。
配线采用YJV4*95，线路长度L=250m。
这个配电系统如图一本例中，电缆阻值取自《工业民用配电设计手册》第三版，为计算简便起见，把线路的总阻抗值作为一个纯电阻值，且所有电流均采用等效直流电流做简单的工程评估计算。
显然正常运行时，接地电阻为1欧姆时，U=17.4V，低于安全电压限值。
PEN 重复接地点是安全的。
当接地处接地电阻为10欧姆时，I3=0.82A，U＝8.2V。
PEN重复接地点仍然是安全的。
当发生，相线对PEN线短路时，如图二，但是，当接地处接地电阻为10欧姆时，I3=6.25A，U＝62.5V。
高于安全电压50V限值。
图一图二是PEN线仅做一次重复接地的情况。
图三满足《中国南方电网城市配电网技术导则》每回干线的接地点，不应小于三处的规定。
图三如下：本图，计算条件同上。
同名相接地故障的分析与处理ppt课件
三、故障分析处理
3501
3502
Uac=10.54 Ua=160.0.439 Ub=160.0.496 Uc=06.001
10kVⅠ段母线
#1主变 1001
10P1 10C1 1104 1103 1102 1101 100
#2主变
1002 10kVⅡ段母线
Uac=10.54 Ua=6.08 Ub=6.11 Uc=6.02
1201 1202 10C2 10P2
DCB
A
线线线 线
M
N
线
线
当合上10kV C 线1103开关后， 10kVⅠ段母线 电压仍然正常， 即怀疑10kV B 线与10kV A线 同名相接地。
三、故障分析处理
3501
3502
Uac=10.54 Ua=61.00.349 Ub=61.00.946 Uc=60.010
10kVⅠ段母线
#1主变 1001
10P1 10C1 1104 1103 1102 1101 100
#2主变
1002 10kVⅡ段母线
Uac=10.54 Ua=6.08 Ub=6.11 Uc=6.02
1201 1202 10C2 10P2
DCB
A
线线线 线
M
N
线
线
当合上10kV B线 1102开关后， 10kVⅠ段母线电 压出现异常，显示 C相接地；再次拉 开10kV B线1102 开关，电压恢复正 常判定10kV 1102 B线C相接地。
三、故障分析处理
我国规定35kV及以下电压等级系统采用中性点非直接接地方 式（包括中性点经消弧线圈接地方式），在这种系统中发生单 相接地故障时，不构成短路回路，接地电流不大，所以允许短 时运行而不切除故障线路，从而提高供电可靠性。但这时其他 两相对地电压升高为线电压 ，这种过电压对系统运行造成很 大威胁，因此值班人员必须尽快寻找接地点，并及时隔离。
路灯配电及接地保护方式的探讨
路灯配电及接地保护方式的探讨摘要：本文介绍了城市路灯照明工程的配电、接地保护措施关键词：金属灯杆低压配电系统保护措施引言：我国现行的低压配电系统指的就是低压配电系统保护接地的形式，而保护接地关系到设备安全及人身安全。
因此专业技术人员应该对低压配电系统有较为清楚的认识。
一、我国现行的低压配电系统按保护接地的形式不同分为IT系统、TT系统、TN系统，其中TN系统又可以分为TN-C系统、TN-S系统和TN-C-S系统，下面就以上各系统做简要说明：1.IT系统变压器中性点不接地，用电设备金属外壳直接接地的配电系统，这是典型的三相三线制供电系统，适合三相负载绝对平衡的系统。
2. TT 系统变压器中性点直接接地，用电设备金属外壳直接接地，而且两个接地时相互独立的配电系统，其主要特点是：（1）发生单相接触金属外壳故障时，如果人体接触此金属外壳，由于接地装置的电阻小于人体的电阻，电流会被接地装置分流，从而对人体起到保护作用；（2）当由于绝缘破坏，发生漏电故障时，接地电流并不是很大，往往不能使保护电气发生动作，这将导致线路长期带故障运行，同时也增加了人体触电的危险。
因此TT系统必须加装漏电保护装置，才能成为较为完善的保护系统。
3. TN 系统供电设备中性点直接接地，用电设备金属外壳通过PE线与系统中性线N连接。
此系统主要特点：（1）一旦设备出现外壳带电，TN系统能将漏电电流上升为短路电流，导致系统保护断路器立即断电，达到保护人身安全的目的。
（2）三相负载不平衡时，N线有电流，导致设备外壳带电，当接地不良时，金属外壳有带电危险。
（3）N线开断时，设备外壳有不安全电压。
①TN-C系统变压器中性点N直接接地，用电设备的金属外壳直接与PEN线连接。
②TN-S系统变压器中性点N接地，用电设备金属外壳单独接PE线，整个系统中，N线与PE线是分开的。
其主要特点：（1）当相线与用电设备金属外壳接触时，相线通过PE线与N线形成短路回路，系统保护断路器动作，切断电源，达到保护作用。
道路照明工程的接地和接零保护
道路照明工程的接地和接零保护道路照明工程的接地和接零保护近年来，我国城市建设飞速发展，道路照明发生了巨大的变化。
路灯总数成倍增长。
做好城区道路照明工程的接地、接零保护，保障广大市民的人身安全，成为城市路灯管理工作中的一项重要工作之一。
关键词：路灯保护接地常用方式需注意的问题0 引言路灯的金属杆由于电缆的绝缘损坏或其他原因有可能带电，为防止这种漏电危及人身安全，将金属外壳通过接地装置与大地相连，叫做保护接地。
把金属外壳与接地的零线连接时称为保护接零。
在中性点直接接地的低压电网中，电力设备的外壳应采取低压接零保护，但接零保护确有困难时，且土壤电阻率较低时，也可以采取低压接地保护。
1 路灯金属外壳保护接地的常用方式城市道路照明低压供电系统的保护接地分为TT系统、TN系统、IT系统。
其中TN系统又分为TN-C、TN-S、TN-C-S系统方式。
本文主要分析路灯低压配电系统常用的接地保护方式。
1.1 TT方式供电系统TT方式是指将路灯钢杆的金属外壳直接接地的保护系统，称为保护接地方式，路灯行业俗称单灯接地，也称TT系统。
第1个符号“T”表示电力系统中性点直接接地；第2个符号“T”表示路灯金属钢杆通过接地体与大地直接联接，与系统如何接地无关。
在TT系统中，负载的所有接地均称为保护接地。
TT方式供电系统的特点如下：①当路灯钢杆的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，因有接地保护，可减少触电的危险性。
但低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属危险电压；②当漏电电流比较小时，即使有熔断器也不一定能熔断，还需增设漏电保护器；③TT系统适用于接地保护很分散的地方。
由于上述原因，我国在路灯施工中已很少使用这种接地保护方式。
1.2 TN方式供电系统TN方式供电系统是将路灯钢杆的金属外壳与工作零线相接的保护系统，称作路灯接零保护系统，用TN表示。
其特点如下：①一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全；②TN系统节省材料和工时，在我国和其他许多国家都被得到广泛的应用，其优点比TT系统多。
浅析路灯接地方式
·636·市政建设建筑工程技术与设计2014年6月上浅析路灯接地方式刘卫忠（佛山市南海区桂城街道市政管理处 广东 528000）0引言路灯主要为户外安装，受自然环境影响较大，因涉及到设备、人身安全，尤其是雨天，其安全性更应加强重视。
因此，其路灯接地采用何种型式，效果如何，应加以重视。
接地的作法各地按规范要求各有不同，差异较大。
路灯接地方式究竟如何选择，才更好保证路灯运行的安全可靠性。
本文就接地的型式、方法、特点等进行分析，并就路灯的接地提出意见。
1路灯的供电及接地方式根据低压配电系统的接地型式，可以分为ＴＮ、ＴＴ、ＩＴ三种。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
在TN系统中按N线和PE线的不同组合又分为TN-C、TN-S和TN-C-S三种， TN-C系统：系统内N线和PE线是合一的。
TN-S系统：系统内N线和PE线是分开的。
TN-C-S系统：通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
目前，路灯的供电方式主要采用TN-S或TT系统。
TN-S系统用一根PE线把回路中所有的灯都串接再接到人工接地极；TT 系统中，每盏路灯单独打接地极。
2接地方式的保护及存在问题1、TN-S接地系统：若设备出现外壳带电，即相线通过金属导体与系统的PE线或PEN线相接，即发生接地故障，短路电流理论计算可达到百安培，开关跳闸动作，保护设备人身安全。
但实际上存在如下问题：一是接地故障处考虑其接触电阻，且当路灯线路很长时，回路阻抗较大，故其末端单相短路电流的数值较小，线路的保护装置也就很难可靠动作。
二是某盏灯的PE连接线一旦断掉，灯柱上就会长时间带有危险电压，并且这种电压还可能通过PE线或PEN线传到该系统的所有灯柱，后面路灯会失去保护，存在触电危险。
