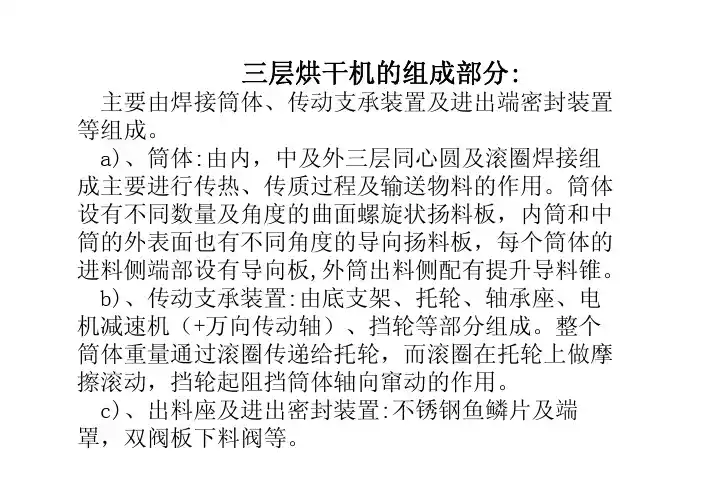

三层烘干机的组成部分:主要由焊接筒体、传动支承装置及进出端密封装置等组成。
a)、筒体:由内，中及外三层同心圆及滚圈焊接组成主要进行传热、传质过程及输送物料的作用。
筒体设有不同数量及角度的曲面螺旋状扬料板，内筒和中筒的外表面也有不同角度的导向扬料板，每个筒体的进料侧端部设有导向板,外筒出料侧配有提升导料锥。
b)、传动支承装置:由底支架、托轮、轴承座、电机减速机（+万向传动轴）、挡轮等部分组成。
整个筒体重量通过滚圈传递给托轮，而滚圈在托轮上做摩擦滚动，挡轮起阻挡筒体轴向窜动的作用。
c)、出料座及进出密封装置:不锈钢鱼鳞片及端罩，双阀板下料阀等。
1、外筒2、中筒3、内筒4、轮带5、托轮6、电机减速机7、支承座三层烘干机的工作机理：物料由进料端进入内筒，内筒的前端螺旋导向板将物料快速向前推进，然后被做旋转运动的螺旋状扬料板不断翻滚、扬起再抛散并作纵向运动。
物料前进到内筒右边缘时在自重的作用下落入中筒，再被中筒螺旋导向板快速反向推进并在中筒扬料扳的作用下反向前进，直到中筒左边缘，物料在自重作用下落入外筒。
同样道理，物料在外筒螺旋扬料板的作用下折回正向运动，直到外筒左端，在封堵外导料锥的提升作用下落入出料端筒体内。
与此同时从热风炉来的热气流，先后进入内筒、中筒、外筒与物料进行强烈的热交换。
由于金属钢板比被干的物料导热快，筒体的钢扳、扬料板首先受热，然后又把热量以传导和辐射的方式传给物料，物料受热后温度升高，当温度升高到水份蒸发的温度时，水蒸气从物料中分离出来，随烟尘经除尘器后排入大气中，从而达到物料烘干的目的。
三层烘干机的制作检验关键点:1．筒体的材料及扬料板优选锰合金耐磨优质钢板；2．轮带材料优选锻钢次之铸钢（ZG270-500）；3．托轮材料优选锻钢次之铸钢（ZG310-570）；4．筒体焊接：采用对称焊，每焊一段长度为周长的1/18,然后旋转到对侧进行焊接；相邻两筒体纵焊缝应该错开90度-180度进行对焊；5．筒体的检查要求：圆周长度符合设计要求，圆度应小于4mm，两端面不平度应该小于10mm,筒体外表面母线直线度两端偏差应小于4mm；三层烘干机的制作检验关键点:•6．需用激光经纬仪检测筒体中心线的直线度应小于2mm,与轮带组装后同轴度偏差不大于1mm；回转筒体安装后(配装6只百分表测量筒体端，两轮带)，其偏差不得大于下列定值，达不到规定时不断调整“Z”型板。
