随着玉环、邹县两个百万项目的投产,国产百万机组的
性能将得到进一步的验证和完善提高。
4、国内三大动力厂百万超超临界汽轮机的合作方式 (上汽-西门子)目前上海汽轮机有限公司(STC)为中
德合资企业,由中德双方共同参与经营管理。通过玉环 4×1000MW超超临界项目的技术转让及合作设计制造, STC的技术设计开发体系也将与SIEMENS同步接轨。 (东汽-日立)东方汽轮机厂通过邹县2×1000MW超 超临界项目的技术转让及合作设计制造引进了日本日立 公司的超超临界汽轮机技术。 (哈汽-东芝)哈尔滨汽轮机厂通过泰州2×1000MW 超超临界项目的技术转让及合作设计制造引进了日本东 芝公司的超超临界汽轮机技术。
5、哈汽、东汽原则性热力系统
5、上汽原则性热力系统
5、上汽疏水系统特点
1)末两级低加进入疏水冷却器 2)#6低加采用疏水泵
6、技术支持方相近机型情况
上述参数、容量的机型均处于世界已运行单轴机组的前沿,在与国内制 造厂合作之前,基本上没有相同投运机型,因而只能考虑接近机型。
东芝有8台1000MW机组业绩,单轴机组有碧南#4、#5机(60Hz), 其余6台为双轴机组;只有1台机组(橘湾#1机)主、再热蒸汽温度达 到600/610℃,其高、中压模块与泰州机型接近。东芝汽轮机48”末 级叶片2006年5月在意大利Torviscosa电厂投运。
最新超临界空冷机组化学技术介绍ppt课件
1.4 新建机组起动前热力系统的冷、热态水冲洗
• 机组点火前热力系统的冷态冲洗
• 凝汽器、低压给水系统
• 热力系统进水的同时应起动加药系统,加入氨水和联氨, 控制冲洗水的pH值在9.0~9.6,联氨≥200μg/L。 从除氧器出水 取样,当冲洗出水浊度<3ppm,铁离子<200μg/L,低压系统 冲洗合格。可以将此系统冲洗合格指标放宽到离子铁< 500μg/L,以节约冲洗用水量。冲洗过程中,根据冲洗情况及 时清理凝汽器热井、除氧水箱。冲洗过程应采用变流量方式进 行,以提高冲洗效果。
长 的 时 间 隧 道,袅
超临界空冷机组化学技术介绍
目录
• 一、热力系统净化和水汽品质监督 • 二、精处理系统的调试和投用 • 三、空冷岛的净化方法和热态冲洗 • 四、加氧机组高速混床的运行 • 五、水处理系统调试的注意事项
• 目前阶段的国内新建机组试运的实际情况,基本上与表2中 列出的机组试运周期相同。可以看出,留给热力系统净化的 时间是短暂的、以至于有些工程为抢时间,省去一些热力系 统净化过程或强行压缩系统净化和水汽洗硅时间,给机组的 安全经济运行留下了严重的隐患(增加了投产后短时间内爆 管的几率、缩短了投产后进行化学清洗的时间、汽水品质投 产后达不到运行指标等)。
1.6高压加热器及炉本体的温态冲洗
• 冷态冲洗完成后,在点火进行热态冲洗之前,可以利用除氧器 辅汽将给水温度加热到85℃左右对热力系统进行温态冲洗,以提 高冲洗效果,减少热态冲洗的时间和耗水量。冲洗合格指标同冷 态冲洗指标。
1.7机组冲管前热力系统的热态冲洗
(完整版)1000MW超超临界汽轮机总体详细介绍
➢ 30MPa压力积木块的技术储备 ➢ 独特的圆筒型高压缸结构 ➢ 压力不断升高的产品应用业绩
上海汽轮机有限公司
超超临界1000MW凝汽式汽轮机
百万千瓦汽轮机运行业绩(至2004年)
周波
地区 双轴 高中全速,低压半速 单轴
2004 25
538/566
2007 26.25 600/600
2007 27.0
600/600
上海汽轮机有限公司
超超临界1000MW凝汽式汽轮机
2x874MW 德国黑泵电厂- 1997 投运
1个H30-100 1个M30-100-配抽汽口 2个N30-10
上海汽轮机有限公司
25.3MPa,544°C/560 °C- 5kPa, 工业调整抽汽最大 800t/h,0.45MPa 2级热网抽汽最大120MW
超超临界1000MW凝汽式汽轮机
日本电厂超 超临界业绩
参数
31/566/566/566 31/566/566/566
功率 MW 700
700
周波
60 60
1990年后压力 不大于25MPa
24.1/538/593
700
60
24.1/566/593
600
50
24.1/566/593
500
60
24.5/566/593 1000 50
CHINA(KWU) CHINA(KWU) CHINA (Siemens-STC) CHINA (Siemens-STC)
MW 874 874 415 414 910 933 933 600 1025 750 980 980 1000 1000
《超临界机组》课件
超临界机组在现代能源中的地位
应用现状
探讨超临界机组在现代能源领域中的应用现状。
未来发展趋势
展望超临界机组在可持续能源发展中的前景和趋势。
结论
1 优点和不足
总结超临界机组的优点和可能存在的不足。
2 可持续能源发展中的作用
强调超临界机组在可持续能源发展中的重要 性和贡献。
参考文献
• Smith, John. "The benefits of using supercritical power generation technology." Journal of Energy Engineering, vol. 141, no. 2, Jan. 2015, pp. 45-57.
燃烧系统
探讨超临界机组中燃烧系统的 工作原理以及其对性能的影响。
主蒸汽管道
说明超临界机组中主蒸汽管道 的重要性和工作原理。
超临界机组的设计特点
1 机组的结构设计
讨论超临界机组设计中与结构相关的特点和考量。
2 机组的节能设计
介绍超临界机组在节能方面的设计和创新。
3 机组的安全设计
说明超临界机组设计中的安全考虑和措施。
《超临界机组》PPT课件
超临界机组是一种高效能源发电系统,本课件将介绍超临界机组的定义、工 作原理、设计特点、在能源领域中的地位以及结论。
超临界机组的定义
概念
介绍超临界机组的基本概念和工统发电系统的优势。
超临界机组的工作原理
蒸汽发生器
详细解释超临界机组中蒸汽发 生器的工作原理和重要性。
1000MW超超临界机组_机侧部分逻辑说明

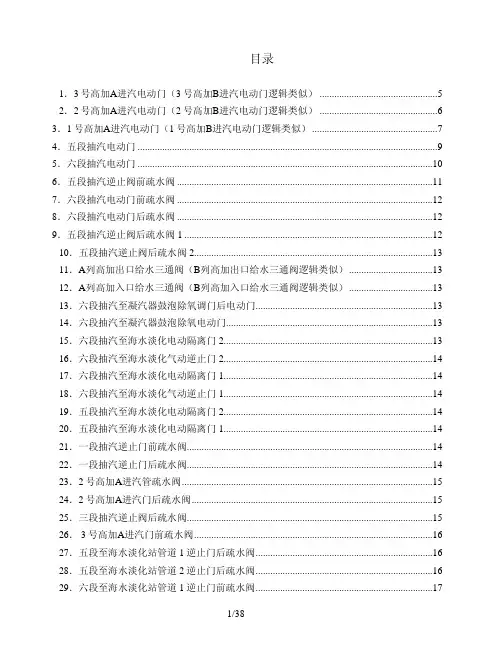

目录1.3号高加A进汽电动门(3号高加B进汽电动门逻辑类似) (5)2.2号高加A进汽电动门(2号高加B进汽电动门逻辑类似) (6)3.1号高加A进汽电动门(1号高加B进汽电动门逻辑类似) (7)4.五段抽汽电动门 (9)5.六段抽汽电动门 (10)6.五段抽汽逆止阀前疏水阀 (11)7.六段抽汽电动门前疏水阀 (12)8.六段抽汽电动门后疏水阀 (12)9.五段抽汽逆止阀后疏水阀1 (12)10.五段抽汽逆止阀后疏水阀2 (13)11.A列高加出口给水三通阀(B列高加出口给水三通阀逻辑类似) (13)12.A列高加入口给水三通阀(B列高加入口给水三通阀逻辑类似) (13)13.六段抽汽至凝汽器鼓泡除氧调门后电动门 (13)14.六段抽汽至凝汽器鼓泡除氧电动门 (13)15.六段抽汽至海水淡化电动隔离门2 (13)16.六段抽汽至海水淡化气动逆止门2 (14)17.六段抽汽至海水淡化电动隔离门1 (14)18.六段抽汽至海水淡化气动逆止门1 (14)19.五段抽汽至海水淡化电动隔离门2 (14)20.五段抽汽至海水淡化电动隔离门1 (14)21.一段抽汽逆止门前疏水阀 (14)22.一段抽汽逆止门后疏水阀 (14)23.2号高加A进汽管疏水阀 (15)24.2号高加A进汽门后疏水阀 (15)25.三段抽汽逆止阀后疏水阀 (15)26. 3号高加A进汽门前疏水阀 (16)27.五段至海水淡化站管道1逆止门后疏水阀 (16)28.五段至海水淡化站管道2逆止门后疏水阀 (16)29.六段至海水淡化站管道1逆止门前疏水阀 (17)30.六段至海水淡化站管道1逆止门后疏水阀 (17)31.六段至海水淡化站管道2逆止门前疏水阀 (17)32.4段抽汽逆止阀2前疏水阀 (18)33.四段抽汽电动门后疏水阀 (18)34.凝结水泵2(泵1、3类似) (18)35.#2凝结水泵入口蝶阀(#1、3泵入口蝶阀类似) (19)36.#2凝结水泵出口门(#1、3泵出口蝶阀类似) (19)37.电动给水泵 (20)38.电泵辅助油泵(画面做投入按钮——备用状态) (21)39.电动给水泵前置泵入口电动门 (21)40.电动给水泵出口电动门 (22)41.电动给水泵最小流量电动门 (22)42.电动给水泵中间抽头电动门 (22)43.除氧器紧急放水门 (22)44.除氧器溢流门 (22)45.除氧器入口凝结水旁路门 (22)46.四段抽汽至除氧器电动门 (22)47.四段抽汽至辅汽逆止门后疏水阀 (23)48.四段抽汽至辅汽逆止门前疏水阀 (23)49.除氧器启动排气门1(除氧器启动排气门2逻辑类似) (23)50.除氧器运行排气门1(2/3/4运行排汽阀门逻辑类似) (23)51.启动锅炉至辅汽联箱电动门1 (24)52.启动锅炉至辅汽联箱电动门2 (24)53.低压缸汽封蒸汽管疏水阀1/2/3/4 (24)54.汽封蒸汽母管疏水阀 (24)55.至海水淡化抽真空用汽减温水门 (24)56.辅汽至暖风器减温水门 (24)57.辅汽至磨煤机,煤斗灭火用汽减温水门 (24)58.#1机辅汽联箱至#2机辅汽联箱电动门 (24)59.辅汽至暖风器电动门 (24)60.辅汽至厂内采暖电动门 (24)61.辅汽联箱至空预器吹灰用汽电动门 (24)62.辅汽至磨煤机,煤斗灭火用汽电动门 (24)63.辅汽联箱至空预器吹灰及燃油加热电动门 (25)64.辅汽至等离子点火用汽电动门 (25)65.辅汽至海水淡化抽真空用汽 (25)66.汽封进汽管道疏水门 (25)67.辅汽至轴封供汽电动门 (25)68.辅汽联箱至除氧器旁路电动门 (25)69.辅汽联箱至除氧器调节门后电动门 (25)70.辅汽联箱至除氧器调节门后电动门 (25)71.四段抽汽至辅汽联箱电动门 (25)72.辅汽联箱进汽电动门 (25)73.二段抽汽至辅汽进汽气动门 (25)74.四段抽汽电动门 (26)75.#1低压加热器疏水泵(#2低压加热器疏水泵逻辑类似) (26)76.#1低压加热器疏水泵出口电动门(#2低压加热器疏水泵出口电动门逻辑类似) (26)77.#1凝结水补充水泵 (27)78.#1凝结水补充水泵出口电动门 (27)79.凝结水补充水箱直接补水电动门 (27)80.#1/2凝汽器水幕保护旁路门 (27)81.#1/2凝汽器水幕保护电动门 (27)82.本体疏水扩容器旁路门 (27)83.本体疏水扩容器喷水电动门 (28)84.20M3疏水扩容器喷水旁路门 (28)85.20M3疏水扩容器喷水电动门 (28)86.40M3疏水扩容器喷水旁路门 (28)87.40M3疏水扩容器喷水电动门 (28)88.汽封冷却器出口电动门 (28)89.汽封冷却器入口电动门 (28)90.7号低压加热器出口电动门 (28)91.低加疏水加热器入口电动门 (28)92.6号低压加热器入口电动门 (28)93.5号低压加热器后凝结水放水门 (29)94.5号低压加热器出口电动门 (29)95.5/6号低压加热器旁路门 (29)96.7/8号低压加热器旁路门 (29)97.汽封冷却器旁路门 (29)98.六号低加进汽电动门 (29)99.五号低加进汽电动门 (30)100.#5低压加热器紧急疏水门电磁阀 (30)101.#6低压加热器紧急疏水门电磁阀 (30)102.#1高压加热器A紧急疏水门 (30)103.#2高压加热器A紧急疏水门 (30)104.#3高压加热器A紧急疏水门 (30)105.#1高压加热器B紧急疏水门 (30)106.#2高压加热器B紧急疏水门 (30)107.#3高压加热器B紧急疏水门 (30)108.电动给水泵最小流量快开电磁阀 (30)109.#2A高加进汽逆止门(#2B高加进汽逆止门逻辑类似) (30)110.五段抽汽至厂内采暖电动门 (31)111.凝汽器鼓泡除氧管道疏水阀 (31)112.至轴封供汽减温水电动门 (31)113.至燃油系统加热用汽电动门 (31)114.5/6号低加启动程控 (31)115.5/6号低加停止程控 (32)116.7/8号低加程控 (33)117.高加启动程控 (34)118.高加停止程控 (35)119.电动给水泵启动程控 (35)120.电动给水泵停止程控 (36)121.凝结水启动程控 (37)122.凝结水停止程控: (38)1.3号高加A进汽电动门(3号高加B进汽电动门逻辑类似)开允许:汽机未跳闸情况下,A列高加水侧进口和出口阀门同时处于全开位置1、自动开:当发生如下情况阀门自动开(包括全开指令以及步进开指令):1.1全开指令:满足以下条件z阀门开许可z3A高加出口水温接近3A高加进汽饱和温度大于(-10℃)z3A高加进汽压力高于除氧器压力(二取大)0.3MPa满足以上3个条件后延时10分钟全开阀门。
1000MW超超临界机组发电机设计介绍
a. 采用先进的加工工艺,以保证产品各密封 面的加工精度。如采用数控机座加工中心一次 装夹加工各个面,采用数控车床、数控镗床加 工端盖、密封支座等。 b. 选用进口密封衬垫及密封胶,保证密封性 能良好。 c. 采用引进技术的单流环式密封结构,除密 封瓦沿轴表面主密封油,在密封瓦侧面还有一 道次密封,防止氢气从密封瓦侧面泄漏。 d. 所有接线板选用良好的密封结构,组件经 过气密试验后再装配到机座上,保证机座密封 性能。
45~55Hz 92.5~105Hz 以外
45~55Hz 95~105Hz
以外
45~55Hz 95~105Hz 以外
三
主要参数
1
1112MVA 额定容量(包 0.52MPa(g)氢压 括氢压、功率 Cosφ =0.9 因数、氢冷却 氢冷却器的进水温度:38º C 器的进水温度)
最大连续容量 (包括氢压、 功率因数、氢 冷却器的进水 温度) 短路比SCR 保证值 Xd'≤28 测试值:20 Xd''≥15 测试值:17 Smax=1222.2MVA 0.5MPa(g)氢压 Cosφ =0.9 氢冷却器的进水温度:32.4º C ≮0.50
F(B)/转子绕组含银铜线/转子 绕组直接氢冷/转子采取气隙取气, 径向通风冷却方式/转子采用空心 铜线
2
3
提高调峰 能力的措 施
具有伸缩结构 10000次起停机 1)定子绕组槽内设滑移层, 端部固定的滑销系统可使定子 线圈端部沿轴向有一定伸缩量 。 2)转子槽绝缘内表面、槽楔 下垫条靠铜线侧、转子护环下 绝缘筒内圆等与转子绕组相接 触部分均喷涂滑移层。 3)转子铜线为含银铜线,抗 蠕变能力强。 4)发电机设置横向、轴向定 位键,机座的热胀冷缩不会导 致中心线位移。 5)定子线圈的冷却水系统设置 水温自动调节装置,保证冷却 水温恒定。
超超临界1000MW技术介绍(汽轮)
超超临界1000MW技术介绍(汽轮)技术介绍IP TurbineHP Turbine汽轮机有东方超超临界1000MW汽轮机技术介绍汽轮机技术介绍东方超超临界1000MW目录1东方对日立超超临界汽轮机技术全面引进概貌机组概貌2东方超超临界1000MW机组东方超超临界1000MW机组主要技术特点1000MW机组主要技术特点东方超超临界1000MW33 东方超超临界可靠性高3.1 可3.13.2经济性好3.2 经3.2调峰性能好3.33.3 调先进可靠的辅助系统4 先进可靠的辅助系统44汽轮机运行情况1000MW汽轮机运行情况55 邹县邹县1000MW东汽超临界、超超临界技术引进历程1997年开始超临界技术谈判1999年完成超临界600MW技术引进协议谈判2001年完成对600MW技术引进协议的修改(包括亚临界、超临界)年依托邹县项目完成超超临界技术全面引进2004年依托邹县1000MW项目,完成1000MW超超临界技术全面引进2005年依托芜湖660MW项目,完成660MW超超临界技术全面引进依托芜湖660MW项目完成660MW超超临界技术全面引进东汽从日立全面技术引进1)包括设计图纸、工艺方案及材料、检验和采购规范全面人员培训;2)日立保证机组设计的先进性和准确性,并对设计性能负责;3)东汽在日立的许可证下严格按照日立要求进行生产和制造,变更和材料代用等均需日立认可;4)日立将为项目的工程配合、生产制造及售后服务、用户培训提供技术支持。
——全面技术引进,便于电厂备件采购及获得运行维护技术支持日立1000MW机组业绩东方600MW以上系列机型湿冷机组邹县机型河曲机型滇东机型印度机型托电机型大坝机型空冷机组D600A 1016末叶D600B1016末叶D600F909末叶D600K856末叶D600D661末叶D600J863两排亚临界超临界常熟机型D600C1016末叶兰溪机型1016末叶沾化机型D660A1016末叶上安机型D600H661末叶鸿山供热D600N909末叶蔚县采暖D660C661末叶鸳鸯湖机型D600L863两排南热双抽D600P909末叶邹县机型D1000A1092末叶超超临界芜湖机型D660B1016末叶乌沙山机型D1000B1092末叶灵武机型762末叶曹妃甸机型D1000D1092末叶技术引进消化吸收合作设计研发创新1 1 全面引进日立超超临界汽轮机技术全面引进日立超超临界汽轮机技术制造厂编号电厂机组出力MW 参数MPa/℃/℃机型末叶D1000A 1~2t 东汽超超临界1000MW系列机组D1000A-1~2t 山东邹县7~8#100025/600/600四缸四排汽43〃D1000A-3~4t 广东海门1~2#103625/600/600四缸四排汽43〃D1000A-5~6t 辽宁绥中3~4#100025/600/600四缸四排汽43〃A 广东惠来//D1000A-7~8t 广东惠来3~4#100025/600/600四缸四排汽43〃D1000A-9~10t 山东莱州103925/600/600四缸四排汽43〃D1000A-11~12t 安徽芜湖3~4#100025/600/600四缸四排汽43〃缸D1000A-13~14t 广东海门3~4#103625/600/600四缸四排汽43〃D1000A-15~16t 华润苍南1~2#100025/600/600四缸四排汽43〃D1000A-17~18t 华润古城1~2#100025/600/600四缸四排汽43〃D1000B-1~2t 大唐乌沙山3~4#100025/566/600四缸四排汽43〃D1000B-3~4t 大唐抚州1~2#100025/566/600四缸四排汽43〃D1000C-1~2t 华电灵武3~4#1000(空冷)25/600/600四缸四排汽30〃D1000D-1~2t 华润曹妃甸1~2#1000(供热)25/600/600四缸四排汽43〃全面引进日立超超临界汽轮机技术1 全面引进日立超超临界汽轮机技术1东汽引进型超超临界1000MW机组立体示意图型式超超临界次中间再热单轴四缸四排汽?机组主要技术规范–式:超超临界、一次中间再热、单轴、四缸四排汽–型号:TC4F-43率1000MW –额定功率:1000 MW–额定蒸汽参数:25 MPa / 600 ℃/ 600 ℃3000r/min –额定转速:3000 r/min–转向:逆时针(从机头朝发电机方向看)–定压运行或“定一滑一定”复合滑压运行方式运行方式:定压运行或定滑定复合滑压运行方式。
最新1000MW超超临界空冷机组介绍(中电联).ppt
2.我国I 大m 容量N 直a 接空o g 冷技术e 发展现状
2.2 直接空冷机组情况
目前,我国北方的缺水地区大容量机组基本 上 采 用 空 冷 机 组 , 近 期 已 有 一 批 300MW 和 600MW亚临界直接空冷机组投入商业运行,这 些电厂的空冷汽轮机均由我国自行设计和制造, 标志着我国亚临界空冷汽轮机设计制造技术已经 成熟。
2.1 国外电站空冷系统的应用
国外电站空冷系统的应用半个多世纪 1978年美国怀俄达克电厂360MW直接空冷机组 投运 1987年,南非马丁巴电厂6×665MW直接空冷 机组投运 1988年,南非肯达尔电厂6×686MW间接空冷 机组投运
10
2.我国大容量直接空冷技术发展现状
南非马丁巴电厂6×665MW直接空冷机组
散热面积
210-240万m2
×7行 10列×8行
9列×9行 8列×10行
平台高度 50米。
9列×9行和8列×10行需要进行环境风影响及风机群 效应等方面的研究。
22
3.1000I Mm W超N 超临a 界直o g 接空冷e 技术可行性
3.4 给水系统配置
对于气象条件的敏感性
26
3.1000I Mm W超N 超临a 界直o g 接空冷e 技术可行性
3.7 排汽管道
4排汽管道, 每根管道的直径6000mm 左右,蒸汽的均匀流动特 性需要研究。
2排汽管道 每根管道直径约8000mm,管道的加固形式、管道在 不同的布置形式和不同荷载组合下的应力分布状况以 及管道内流体特性状况等问题需要计算和验证。
在未来,超(超)临界机组将和其他发电 技术如循环流化床锅炉技术、整体煤气化联合 循环发电技术等相互融合,形成更为节约资源 和环保的整体发电技术,而与空冷技术的有机 结合也将使其成为节煤和节水的最佳组合,并 成为缺水地区电厂建设和发展的一个方向。
1000MW超超临界机组简介
2、锅炉的特点 锅炉的特点 • 2.1炉型 炉型 欧洲的锅炉采用塔式布置 优点: 塔式布置, 欧洲的锅炉采用塔式布置,优点:水冷 壁回路简单, 壁回路简单,不仅炉膛各墙水冷壁间热力 与水动力偏差小, 与水动力偏差小,而且水冷壁回路特别简 烟气自下向上垂直流动,消除了π型锅 单,烟气自下向上垂直流动,消除了 型锅 炉中因有两次90°转弯而导致的烟侧偏差, 炉中因有两次 °转弯而导致的烟侧偏差, 此外对减轻对流受热面结渣和烟侧磨损也 是有利的;缺点:锅炉安装高,增加安装 是有利的;缺点:锅炉安装高, 高度和锅炉房地基的费用。 高度和锅炉房地基的费用。
2.4锅炉受压件钢材 锅炉受压件钢材 • 由于超超临界机组主汽和再热汽温度由 超临界锅炉的538℃~566℃提高到 超临界锅炉的 ℃ ℃提高到580℃以 ℃ 至近几年的600℃及600℃以上,因此锅炉 至近几年的 ℃ ℃以上, 高温受热面不仅要求有高热强性 高热强性即高温下 高温受热面不仅要求有高热强性即高温下 的高蠕变强度和持久强度, 的高蠕变强度和持久强度,而且还应具有 优良的抗烟侧高温腐蚀 抗烟侧高温腐蚀和 优良的抗烟侧高温腐蚀和抗蒸汽侧高温氧 的性能。 化的性能。
