dwi是什么
定义
DWI(扩散加权成像)是一种磁共振成像技术,用于检测水 分子在组织中的扩散行为。
基本原理
利用扩散系数(表征水分子在组织中的扩散程度)对组织进 行成像,反映组织的微观结构和细胞内外水分子的扩散行为 。
01
在DWI中,最常用的参数是表观扩散系数(ADC)、扩散系数(D)、扩散张 量(DT)等。
02
ADC是描述水分子扩散快慢的定量指标,根据不同区域的ADC值可评估脑组织 损伤程度及治疗效果。
03
D和DT是描述水分子扩散方向和程度的定量指标,可根据不同区域的D和DT值 评估脑组织纤维束走向和完整性。
03
扩散敏感系数是DWI的关键参数,需要根据实验 目的和样品特性选择适当的值。
注意样品温度
在实验过程中,应控制样品温度,避免因温度变 化而影响数据质量。
04
dwi数据处理
数据预处理
图像对齐
通过图像对齐技术,将多个图像叠加在一起,以减少运动伪影和 失真。
图像标准化
对图像进行标准化处理,以消除不同设备、不同时间点之间的信 号强度差异。

弥散加权成像(DWI)原理及其在肝占位性病变中的应用 丘

弥散加权成像(DWI)原理及其在肝占位性病变中的应用  丘
延迟期
南京军区福州总医院医学影像中心
肝脓肿
DWI
ADC
Байду номын сангаас
肝脓肿内由于致病菌感染引起的肝细胞和肝脏基质破坏, 脓腔内脓液因粘度高限制了水分子的扩散运动导致DWI较 高信号,ADC图较低信号
南京军区福州总医院医学影像中心
患者杨某,女,39 岁,因“体检发现 肝占位3天”入院。 上腹部MR提示肝右 叶血管瘤。 。
门脉期
T2WI
延迟期
南京军区福州总医院医学影像中心
肝囊肿
DWI
ADC
肝囊肿内为自由水,信号衰减大,b=800时, DWI图上为低信号,ADC图上为高信号
南京军区福州总医院医学影像中心
患者陈某,男,35 岁,因“右上腹疼 痛5天”入院,上 腹部MR提示肝左 叶脓肿。
肝脓肿
T1WI
动脉期
门脉期
T2WI
南京军区福州总医院医学影像中心
ADC值与b值的关系
•不同b值所测得病变的ADC值不同,应当选择合适b值 •b值小,由于受部分微循环血流灌注的影响,ADC波动 范围较大 •b值大,忽略血流灌注的影像,ADC值较接近实际D值( 弥散系数),较稳定,但病灶显示欠清楚,无法选取感 兴趣区,影响测量
南京军区福州总医院医学影像中心
• B值为一常数,由施加的梯度场强参数控制 • B值越大对水分子的弥散运动越敏感,可引起的信号衰减
越大,DWI图像上信号越低 • 计算公式:
B 值代表扩散敏感系数; r 代表磁旋比; G 代表梯度场强度; δ 代表梯度场持续时间; Δ 代表两个梯度场间隔时间
南京军区福州总医院医学影像中心
ADC值与图像
细胞毒性水肿的组织 运动受限的水分子

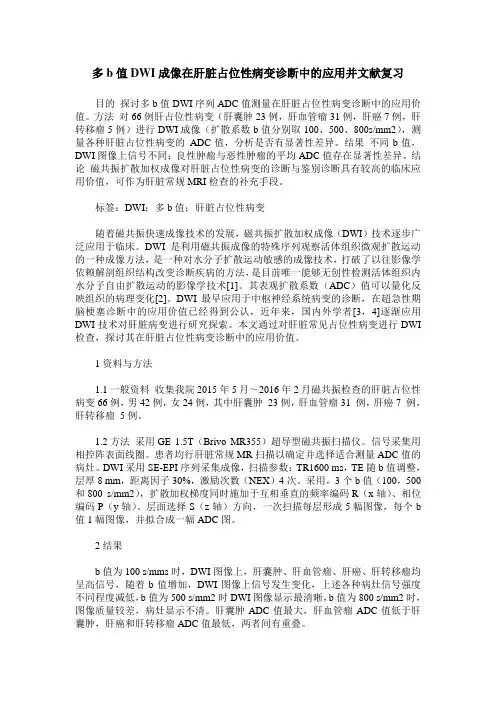

多b值DWI成像在肝脏占位性病变诊断中的应用并文献复习
