交叉耦合滤波器设计
实验一交叉耦合滤波器设计与仿真设计
实验一交叉耦合滤波器设计与仿真、实验目的1. 设计一个交叉耦合滤波器2. 查看并分析该交叉耦合滤波器的 S 参数 、实验设备装有HFSS 13.0软件的笔记本电脑一台 三、实验原理具有带外有限传输零点的滤波器，常常采用谐振腔多耦合的形式实现。
这种形式的特点是在谐振腔级联的基础上，非相邻腔之间可以相互耦合即“交叉耦合” ，甚至可以采用源与负载也向多腔耦合，以及源与负载之间的耦合。
交叉耦合带通滤波器的等效电路如下图所示。
在等效电路模型中， el 表示激励电压源，R1、R2分别为电源内阻和负载电阻， ik(k=1,2,3,…,N )表示各谐振腔的回路电流，Mij 表示第i 个谐振腔与第k 个谐振腔之间的互耦合系数(i,j=1,2,…,N ，且i 丰j) o 在这里取3 0=1，即各谐振回路的电感L 和电容C 均取单位值。
Mkk ( k=1,2,3,…,N )表示各谐振腔的自耦合系数。
n 腔交叉耦合带通滤波器等效电路如下图所示：这个电路的回路方程可以写为e 1 R 1sjM 12 jM 13 jM 1, N 1 jM 1 N i 1 0 jM 12sjM 23jM2,N 1jM 2 Ni 2 0 jM 13jM 23sjM 3 ,N 1 jM 3ni 30 jM 1 ,N 1 jM 2, N 1 jM 3 ,N 1s jM N 1 , N i N 1 0jM 1 NjM 2 NjM 3NjM N 1,Ns R 2i Ne 1M121F1M2k1FMk,N 1.1F1,N1F1 1皿恢rMkN 'M 2,N 1或者写成矩阵方程的形式:E ZI (sU ° jM R)lR 1k1，N其中，s一般来讲，频率都归一成1，即0=1,则jM ij j M j j 0M ij其中E为电压矩阵，1为电流矩阵，Z为阻抗矩阵，Z sU o jM0 RU0是NX N阶单位矩阵。
M是耦合矩阵，它是一个NX N阶方阵，形式如下：0M 12M 13M 1, N 1M 1 NM 120M 23M 2,N 1M 2 NM 13M M 230M 3, N 1M 3 NM 1, N 1M 2, N 1M 3 , N 10M N 1, NM 1 N M 2 N M 3N M N 1, N0其中对角线上的兀素代表每一个谐振腔回路的自耦合,表示每一个谐振腔的谐振频率fi与中心频率f0之间的偏差。
交叉耦合带通滤波器
交叉耦合带通滤波器集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）大学课程设计任务书注：1.课程设计完成后，学生提交的归档文件应按照：封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订）2.可根据实际内容需要续表，但应保持原格式不变。
指导教师签名：日期：90 2 34 5 57前言微波滤波器是微波系统中重要元件之一，它用来分离或者组合各种不同频率信号的重要元件。
在微波中继通信、卫信通信、雷达技术、电子对抗及微波测量中，具有广泛的应用。
?众所周知，滤波器的设计在低频电路中是用集总参数元件（电感L 和电容C）构成的谐振回路来实现。
但当频率高达300Mhz以上时，低频下的集总参数的LC谐振回路已不再适用了。
这一方面由于当回路的线性尺寸和电磁波的波长可以比拟时，辐射相当显着，谐振回路的品质因数大大下降，因而必须采用分布参数的微波滤波器。
?任何一个微波系统都是由各种各样的微波器件、有源电路和传输线等组成的。
微波元件种类很多。
按传输线类型可分为波导式、同轴式和微带式等；按功能可分为连接元件、终端元件、匹配元件、衰减元件、相移元件、分路元件、波型变换元件、滤波元件等；按变换性质可分为互易元件、非互易元件和非线性元件等。
本文正是根据微波滤波器的特性设计一种微带交叉耦合带通滤波器，要求其小型化、频段规则性高、边缘陡峭，可用于小型化天线系统。
摘要：交叉耦合滤波器具有高选择性、低插入损耗、宽阻带、高的带外截止特性等，已被广泛应用于现代微波通信系统中，本文拟采用高品质谐振腔交叉耦合的形式实现该带通滤波器，结构简单紧凑，通带陡度较高，适合小型化设计，性能较高的天线或雷达双工器等电路使用。
关键词：交叉耦合滤波器、微带线、设计、HFSS一、背景知识1、滤波器的发展凡是有能力进行信号处理的装置都可以称为滤波器。
在近代电信设备和各类控制系统中，滤波器应用极为广泛；在所有的电子部件中，使用最多，技术最为复杂的要算滤波器了。
交叉耦合滤波器设计正文
第一章滤波器简介和设计思想1、滤波器概念和简介滤波器是通信工程中常用的重要器件，它对信号具有频率选择性，在通信系统中通过或阻断、分开或合成某些频率的信号。
虽然滤波器的物理实现形式多种多样，但其等效电路网络的拓扑结构是相同的。
显然，滤波器的设计要根据各种因素综合考虑。
通常的，滤波器设计中考虑的主要因素有：●体积和重量●品质因数Q●带宽●调谐范围●耦合结构●功率容量●造价根据不同的波段和应用，各种形式的滤波器可以简单的列表见表1.1，其滤波器实物见图1.1。
表1.1 滤波器工程应用频段UHF L/S C X/Ku Ka工艺SAW螺旋介质梳状平面波导梳状SAW介质平面高温超导波导介质波导高温超导平面梳状介质波导平面波导介质平面应用移动通信卫星通信PCS卫星通信MMDS卫星通信卫星通信链接LMDS卫星图1.1 不同形式的滤波器实物照片2、综合，还是优化传统的滤波器设计，采用网络综合的方法。
所谓网络综合，是预先规定元器件特性而用网络去实现的一个过程。
它大致包括三个步骤：提出目标，即理想响应；选用可能的函数去逼近理想响应；设法实现具有逼近函数特性的网络。
由于采用的逼近函数不同，一般有Butterworth综合、Chebyshev综合、椭圆函数综合等滤波器设计方法。
计算机技术的不断发展为滤波器优化设计提供了可能。
是采用综合的方法，还是采用优化的方法完成滤波器设计呢？它们各自的特点见表1.2。
表1.2 综合与优化设计方法的比较综合优化明确的数学和物理意义可能是最优的有效的需要特定的函数有时是困难和耗时的理论较少，更实际公式简单适应市场需要非特定规划的可能是低效率、耗时和非唯一的近年来，随着计算机计算能力的急剧提高和全波电磁仿真软件（如Ansoft）的大力发展，优化的方法好像越来越有效和简单。
但是，无论计算能力多么巨大，仿真软件如何优秀，单纯地依赖优化的方法仍然有其固有的局限性。
首先，优化的方法需要确定优化的变量和代价函数，通常代价函数可以采用实际响应和理想响应的差距，而优化变量的确定就复杂得多，实际中常常是已确定网络的拓扑，优化元件值；或者已确定基本的结构优化物理尺寸等等。

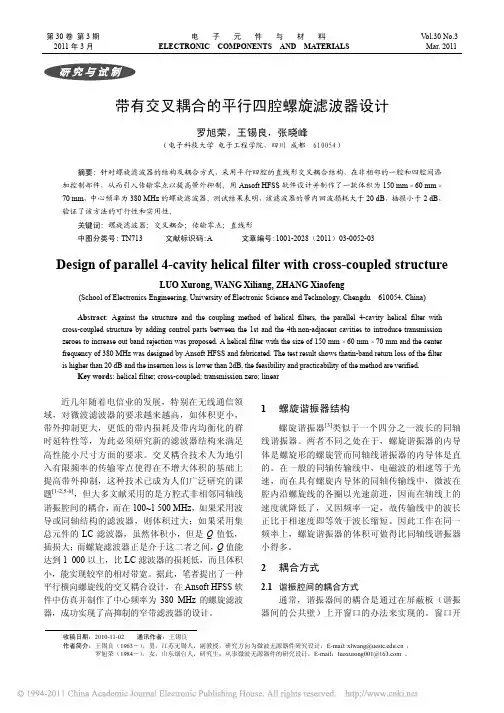

带有交叉耦合的平行四腔螺旋滤波器设计
加控制部件，从而引入传输零点以提高带外抑制。用 Ansoft HFSS 软件设计并制作了一款体积为 150 mm × 60 mm ×
70 mm，中心频率为 380 MHz 的螺旋滤波器。测试结果表明，该滤波器的带内回波损耗大于 20 dB，插损小于 2 dB，
验证了该方法的可行性和实用性。
关键词: 螺旋滤波器；交叉耦合；传输零点；直线形
4 设计与制作
所设计的滤波器主要技术指标如下： 中心频率：f0 = 380 MHz； 通带带宽：∆f = 2 MHz； 相对带宽：FBW = 0.526%； 带内插损：Lp≤2 dB； 带内回波损耗(SMA 型)：≥20 dB； 带外抑制：在(f0±10) MHz 上，衰减 Ls≥40 dB； 体积：150 mm×60 mm×70 mm。 分析滤波器的技术指标，利用 Chebyshev 型滤波 器设计，并且留出一定的设计余量，取 0.01 dB 带内 等波纹，带宽 6 MHz，FBW = 1.580%。若采用直接 耦合的方式，在阶数 N = 4 时可看出除了带外抑制不 满足≥40 dB 的要求，其他指标均满足，而当 N = 5 时带外抑制已接近 50 dB，因增大阶数会增加制作成
stop-band
根据指标要求编写 Matlab 程序，有关传输零点
的提取文献[4]已作相关介绍，阶数 N = 4，传输零点
位置取在 371.1 和 389.1 MHz 时，得到z 和 390 MHz 处带外抑制均
大于 40 dB，验证了 4 个腔满足要求。
(School of Electronics Engineering, University of Electronic Science and Technology, Chengdu 610054, China)
ku波段微带交叉耦合带通滤波器的结构与设计
微带交叉耦合滤波器的结构及设计
微带交叉耦合滤波器是一种金属剩余波段滤波器，可用于宽带信号过
滤和多波段分频。
它具有良好的带宽和相邻频段泄漏特性。
该过滤器
可以用于装备移动通信系统中信号分离和信号过滤的作用，能够提供
低阻抗和低损耗的优良特性，专业用于移动电话和交流通信领域。
沙坑式的微带交叉耦合滤波器由沙坑状的3D加减结构构成，是使用双阈值材料或多层次局部片加制成的微带结构。
该滤波器的阻尼相关特
性依赖于局部片的体积空间分布，其带宽与耦合系数有很大的相关性。
微带交叉耦合滤波器的设计参数有耦合率（CG）、匹配环节带宽（BW）、插入损耗（IL）、输出不平衡（IOI）、通带截止损耗
（C2L）、抑制条件（SC）等。
而在进行设计时，还需考虑其他一些
参数，例如材料的元件尺寸、表面贴装技术等。
微带交叉耦合滤波器设计要充分考虑以上参数，保证设计满足要求，
并保证设备质量，便于量产质量表现。
微带交叉耦合滤波器通常采用
物理设计与电子装配相结合的设计方案，进口物理设计，并采用平高
压双面玻璃板精确玻璃图解画出其形状，完成布线方案，至于电子装配，则需要采用品牌IC、品牌元件、抗干扰技术、高精度的装配技术，这样才能保证微带交叉耦合滤波器的品质和性能，并最大程度满足客
户的要求。
一种新型交叉耦合微带滤波器的设计
一种新型交叉耦合微带滤波器的设计
一种新型交叉耦合微带滤波器的设计
曹锐;孙振鹏
【摘要】文章通过对当前一种先进微带滤波器进行等效电路分析,并进行多方位的仿真和拟合计算,最终设计出6阶高选择性微带滤波器,理论分析和全波仿真结果近似一致;该滤波器不仅尺寸小,而且通带性能好,带外抑制度高;可广泛应用于平面电路中,在MMIC、超导技术等先进电路中也有很高的使用价值.
【期刊名称】《合肥工业大学学报（自然科学版）》
【年(卷),期】2006(029)004
【总页数】4页(P444-447)
【关键词】微带滤波器;开环谐振器;耦合系数
【作者】曹锐;孙振鹏
【作者单位】华东电子工程研究所,安徽,合肥,230031;合肥工业大学,电气与自动化工程学院,安徽,合肥,230009;华东电子工程研究所,安徽,合肥,230031
【正文语种】中文
【中图分类】工业技术
第 29 卷第 4 期 2006 年 4 月合肥工业大学学报（自然科学版）JOURNAL OF HEFEi UNIVERSITY OF TECHNOLOGY Vol.29No.4Apr.2006 一种新型交叉搞合微带滤波器的设计曹锐J,2 ，孙振鹏1(1.华东电子工段研究所．安徽合肥 230031 : 2.合肥工业大学电气与自动化工程学院．安徽合肥230009)摘要：文章通过对当前一种先进微带滤波器进行等效电路分析，并进行多方位的仿真和拟合计算，敲终。
交叉耦合滤波器的综合设计
构造一组满秩基 rank(T)=N
T1k T2k T1,N 1 T1N
T
TNk TNk TN ,N 1 TNN
保持 T 的首尾行不变！对这组基进行正交变换，就能得到一组标准正交基，即正交矩
阵 T。
最后由 M T T t 求出耦合矩阵。
以上求解的是源阻抗和负载归一化后的耦合矩阵，去归一化的方法为：
同理，在奇阶情况下
§从短路导纳参数提取耦合矩阵
Ref. Richard J. Cameron “General Coupling Matrix Synthesis Methods for Chebyshev Filtering Functions”
============================================================
定义网络传输函数 S 21 s ，反射系数 S11 s ，特征函数 CN s ，三者满足：
CN
S11 S21
-----①
----②
双端口无损网络能量守恒
----③
由①②③看出，3 种网络参数都可以表示成 2 个多项式的比值。
其中
特征函数应具有 N 阶切比雪夫特性： 1 时 CN 1， 1时 CN 1， 1 时 CN 1
将 N 阶交叉耦合滤波器器视为一个二端口网络（上上图），并对源阻抗和负载进行归一 化（上图），得到系统导纳矩阵：
“交叉耦合网络模型”一节中讨论过 N 阶谐振网络的环路方程组 计算该双端口网络的短路导纳参数
由于 M 是实对称矩阵，有以下结论： 1. M 的特征值均为实数，
2. 对应于两个不同的特征值的两个特征向量是正交的 存在 N×N 阶正交矩阵 T，满足
---------------------------------------------------------------------------------------------------------------------端口电压电流(V1 V2 I1 I2) → 入射/反射波电压(a1 b1 a2 b2) → 散射矩阵参数(S11 S21) Ref. Jia-Sheng Hong “Microstrip Filters for RF Microwave Applications” 2.1&2.2 ----------------------------------------------------------------------------------------------------------------------
一种小型化交叉耦合微带带通滤波器的设计
现代电子技术Modern Electronics Technique2023年11月1日第46卷第21期Nov. 2023Vol. 46 No. 210 引 言在现代无线通信技术的不断发展下，频谱资源显得越发拥挤、终端系统也呈现小型化趋势。
这使得对射频前端系统的小型化、集成化提出了新的要求。
而滤波器作为具有选频功能的器件，一直是无线通信系统中至关重要的部分[1]。
其尺寸直接影响整机的大小，是否具备较好的选择性则直接正比于能否以更高效率利用频谱。
这就对滤波器的尺寸与性能提出了新的要求，需要在尺寸小的同时保持良好的性能。
基于此，如何设计具备小尺寸，同时性能良好的滤波器成为了广大学者关注的命题。
交叉耦合通过非相邻谐振器间进行耦合，从而在带外产生传输零点以提升带外性能。
对此，通过引入交叉耦合并对滤波器版图合理布局，设计了一款六阶交叉耦合带通滤波器。
通过各学者不断地进行研究开拓，在材料、工艺、结构上均有突破。
文献[2⁃3]总结介绍了LTCC 技术、左手材料、双通带滤波器等，而在结构上介绍了DGS 结构（缺陷接地结构）、Slow⁃Wave 结构（慢波结构）、分形结构等。
文献[4]通过IPD （集成无源电路）工艺，在硅基上设计了一款小型S 波段带通滤波器，尺寸为1.5 mm ×1 mm 。
同样是IPD 工艺，文献[5]则通过构建集总参数的方式在GaAs 基底上设计了一款5G 频段的带通滤波器，其尺寸为1.2 mm ×0.9 mm 。
文献[6⁃7]通过合理对滤波器版图布局的方式，设计了两款Ku 频段的小型化滤波器，其中Ku 频段梳状线形式的滤波器尺寸为2.4 mm ×2.1 mm ，Ku 频段发夹型滤波器尺寸则为2.6 mm ×2.5 mm 。
文献[8]提出了一种混合电磁交叉耦合结构，在三阶交叉耦合滤一种小型化交叉耦合微带带通滤波器的设计杨新宇（中国西南电子技术研究所， 四川 成都 610036）摘 要： 在现代通信技术的不断发展下，要求射频滤波器尺寸更小、性能更佳。
波导腔体与交叉耦合滤波器的设计的开题报告
波导腔体与交叉耦合滤波器的设计的开题报告一、研究背景现代通信技术发展迅速，高速传输和数据处理技术得到了广泛的应用和推广，大大提高了通信网络的数据传输速率和质量。
而波导技术作为一种传输高频电磁波的技术，在通信领域中也得到了广泛的应用。
波导腔体是一种常见的波导导体结构，是由几何形状不同的导体构成的空腔，可以用于实现滤波、功率分配等功能。
交叉耦合滤波器在波导腔体中实现，可以实现高品质因子、低插入损耗和高功率处理能力的滤波器。
二、研究内容本文研究波导腔体与交叉耦合滤波器的设计，主要包括以下几个方面：1. 波导腔体的设计：选择合适的材料和尺寸，设计波导腔体的几何形状，以实现所需的滤波功能。
2. 交叉耦合结构的设计：通过调节交叉结构的材料、尺寸和形状等参数，实现波导腔体中的交叉耦合效应，达到所需的滤波性能。
3. 仿真分析：通过ANSYS等仿真工具对所设计的波导腔体和交叉耦合滤波器进行仿真分析，验证其滤波性能和工作特点。
4. 实验验证：通过实验验证设计的波导腔体和交叉耦合滤波器的性能和可行性，优化设计和改进实验结果。
三、研究意义与价值波导技术和交叉耦合滤波器的研究与应用，具有重要的意义和价值：1. 提高通信网络的传输速率和质量，促进通讯技术的发展。
2. 提升滤波器的工作性能和能力，提高其市场竞争力。
3. 促进波导技术的应用和推广，推动相关科研领域的发展。
4. 对于电子制造、机械制造等相关领域的发展，也会有积极的推动作用。
四、研究方法和技术路线本文主要采用“理论分析-电磁仿真-实验验证”的研究方法和技术路线。
理论分析阶段，我们将从实际应用出发，分别分析波导腔体和交叉耦合滤波器的基本原理和工作原理，以及设计所需的材料、尺寸和形状等参数。
在这个阶段，我们将推导出基本公式，并建立数学模型。
电磁仿真阶段，我们将使用ANSYS等工具对所设计的波导腔体和交叉耦合滤波器进行电磁场仿真分析，验证所设计的数学模型的正确性以及工作特点，设计优化。
微带交叉耦合型滤波器研究与设计
微带交叉耦合型滤波器研究与设计杨永侠，王亚亚（西安工业大学电子信息工程学院，陕西西安710032）摘要：为了进一步实现滤波器的小型化，便于集成，本文根据滤波器的设计理论，详细阐述了如何利用ADS软件来设计、仿真及其优化带宽为100MHz的交叉耦合微带带通滤波器，结果表明此设计不但达到了目标参数的设计要求，而且实现了滤波器的小型化。
关键字：微带滤波器；交叉耦合；带通滤波器；ADS滤波器的主要的功能是用来分隔频率，让需要的频率信号通过，抑制不需要的频率信号，它的性能的好坏直接影响到整个系统的优劣。
射频和微波电路中最常用的是微带线滤波器，常见的微带线滤波器有平行耦合型，发夹型，交指型，交叉耦合型等等。
本文设计的是交叉耦合型带通滤波器。
交叉耦合型滤波器是半波长耦合滤波器的一种变形结构，是把半波长谐振器折合成“U”型结构，然后相互交叉，因此结构紧凑，尺寸较小，具有较好的性能，在微波电路中有着良好的应用前景。
滤波器的性能主要由微带线的物理参数决定，这些参数包括：谐振器长度、谐振器间的耦合间距以及抽头位置等。
所以，设计滤波器的重点与难点就是对这些物理参数的确定。
本文通过对通带为3.0——3.1GHz滤波器的ADS设计详细叙述了微带交叉耦合型滤波器的设计方法，并研究了物理参数对滤波器性能的影响。
收稿日期：2012-04-09作者简介：杨永侠(1962-)，女，西安工业大学，教授，主要从事信号处理与电磁兼容方面的研究。
Email: ****************手机：139****8800；*通讯作者：王亚亚，*********************1 交叉耦合型滤波器的设计原理1.1 交叉耦合带通滤波器原理Z,Z分别交叉耦合滤波器以开路式对称耦合微带单元级联而成，如图1(a)示：式中。
0o0e表示耦合微带的奇模、偶模特性阻抗，c θ表示耦合微带线的电长度。
其1A 矩阵为： 220e+0o 0e-0o 0e+0o 0e-0o 0e-0o 10e+0o 0e-0o 0e-0o Z Z (Z )(Z )cos cos Z Z 2(Z )sin 2sin Z Z cos Z Z Z Z c c c c c Z Z θθj Z θA θj θ⎡⎤-⎢⎥⎢⎥=⎢⎥⎢⎥⎣⎦(1) 该耦合单元可以等效成一个导纳倒置器和接在两端的两端长度为c θ、特性导纳为0Y 传输线的组合。
实验一 交叉耦合滤波器设计与仿真
实验一 交叉耦合滤波器设计与仿真一、 实验目的1.设计一个交叉耦合滤波器2.查看并分析该交叉耦合滤波器的S 参数二、 实验设备装有HFSS 13.0软件的笔记本电脑一台三、 实验原理具有带外有限传输零点的滤波器，常常采用谐振腔多耦合的形式实现。
这种形式的特点是在谐振腔级联的基础上，非相邻腔之间可以相互耦合即“交叉耦合”，甚至可以采用源与负载也向多腔耦合，以及源与负载之间的耦合。
交叉耦合带通滤波器的等效电路如下图所示。
在等效电路模型中，e1表示激励电压源，R1、R2分别为电源内阻和负载电阻，ik （k=1,2,3,…,N ）表示各谐振腔的回路电流，Mij 表示第i 个谐振腔与第k 个谐振腔之间的互耦合系数(i,j=1,2,…,N ，且i ≠j)。
在这里取ω0=1，即各谐振回路的电感L 和电容C 均取单位值。
Mkk （k=1,2,3,…,N ）表示各谐振腔的自耦合系数。
n 腔交叉耦合带通滤波器等效电路如下图所示:这个电路的回路方程可以写为或者写成矩阵方程的形式：I R M sU ZI E )(0++==j 其中，⎪⎭⎫ ⎝⎛-=+=ωωωω11j j j s 一般来讲，频率都归一成1，即ω≈ω0=1,则其中E 为电压矩阵，I 为电流矩阵，Z 为阻抗矩阵，U0是N ×N 阶单位矩阵。
M 是耦合矩阵，它是一个N ×N 阶方阵，形式如下：其中对角线上的元素代表每一个谐振腔回路的自耦合，表示每一个谐振腔的谐振频率fi 与中心频率f0之间的偏差。
（在同步调谐滤波器中，认为它们的值都取零）。
R 矩阵是N ×N 阶方阵，除R(1,1)=R1，R (N,N)=R2为非零量以外，其它元素值都等于零。
那么，这个电路的传输函数可以写为其中，D(cofZ1N)表示Z 矩阵第一行、第N 列元素的代数余子式，D(Z)表示Z 矩阵的行列式。
相应地,通带增益频响特性为取 n =3，可得 3×3 阶耦合矩阵M ：3阶椭圆函数滤波器的低通增益函数修正为：其中上述方法中的等波纹系数也必须进行修正，修正方法有下列两种：(1)取n F 导数为零的点，得到(－1，1)内各点的最大值α，有：(2)令标准椭圆函数与修正后的椭圆函数在边带上的衰减相等，从而求得修正后的纹波系数：四、 实验内容设计一个交叉耦合滤波器，其指标要求如下：中心频率：910MHz带宽：40MHz带内反射：< 20dB带外抑制：在MHz 处>20dB此滤波器通过三腔微带结构(环形谐振器)实现。
Ansoft中交叉耦合滤波器设计
交叉耦合滤波器设计
随着通信频带的日益拥挤，能够获得低通带插入损耗下的陡峭阻带特性的微波滤波器，即能够约束阻带极点的滤波器成为大家关注的对象。
该类滤波器可以通过谐振腔交叉耦合的形式实现，而且可以实现非对称的滤波波形。
使用Ansoft软件可以很好地完成该类滤波器的仿真和设计。
交叉耦合波导滤波器Ansoft仿真设计
交叉耦合波导滤波器滤波曲线
交叉耦合微带滤波器Ansoft仿真设计
交叉耦合微带滤波器滤波曲线
％％％
电路·系统·平面电磁场Ansoft Designer™基于电磁场的电子自动化设计软件
RFID全三维仿真分析HFSS™射频·无线·RFID及天线设计的三维电磁场仿真软件
微波滤波器是微波系统中用于控制系统频响特性的二端口网络,在其通带频率内对信号表现为传输特性;而在其阻带频率内表现为衰减特性。
交叉耦合技术及LC滤波器设计分析
Ａｎ ｌ ｓｓ ｏ ｏ ｓ ｃ ｕ ｌｄ Ｆｉ ｅ ｃ ｎ ｌｇ ｎ ｓｇ ｆ ＬＣ ｌ ｒ ａｙ ｉ ｆ Ｃｒ ｓ－ ｏ ｐ ｅ ｌ ｒ Ｔｅ ｈ ｏ ｏ ｙ ａ ｄ Ｄｅ ｉｎ ｏ ｔ Ｆｉ ｅ ｔ
ＸＩ Ｍｉ ｇ Ａ ｎ ，ＣＨＥＮ ａ — ｕ ｎ Ｘｉｏ ｇ ａ ｇ
【 摘 要 】对 滤 波 器 交 叉 耦 合 技 术 进 行 了研 究 ， 析 了交 叉 耦 合 的矩 阵理 论 ， 大致 分 析 了其 拓 扑 结构 。从 理 论 上提 出 了 交叉 耦合 分 并
三 维 拓 扑 模 型 ， 对 于 实 际 应用 中 的 二维 拓 扑 模 型 ， 种 结 构 更 为 简 单 ， 能 充分 利 用 各个 耦 合 腔 之 间 的 耦合 结 构 。把 交 叉 耦合 结 相 这 更
