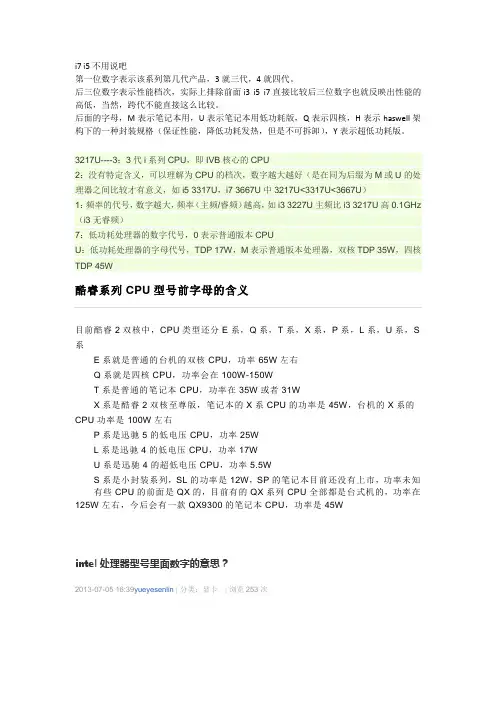

CPU型号解析

任何东西从发展到壮大都会经历一个过程，CPU能够发展到今天这个规模和成就，其中的发展史更是耐人寻味。作为电脑之“芯”的CPU也不例外，本文让我们进入时间不长却风云激荡的CPU发展历程中去。在这个回顾的过程中，我们主要叙述了目前两大CPU巨头——Intel和AMD的产品发展历程，对于其他的CPU公司，例如Cyrix和IDT等，因为其产品我们极少见到，篇幅所限我们就不再累述了。一、X86时代的CPU

CPU的溯源可以一直去到1971年。在那一年，当时还处在发展阶段的INTEL公司推出了世界上第一台微处理器4004。这不但是第一个用于计算器的4位微处理器，也是第一款个人有能力买得起的电脑处理器！！4004含有2300个晶体管，功能相当有限，而且速度还很慢，被当时的蓝色巨人IBM 以及大部分商业用户不屑一顾，但是它毕竟是划时代的产品，从此以后，INTEL便与微处理器结下了不解之缘。可以这么说，CPU的历史发展历程其实也就是INTEL公司X86系列CPU的发展历程，我们就通过它来展开我们的“CPU历史之旅”。

1978年，Intel公司再次领导潮流，首次生产出16位的微处理器，并命名为i8086，同时还生产出与之相配合的数学协处理器i8087，这两种芯片使用相互兼容的指令集，但在i8087指令集中增加了一些专门用于对数、指数和三角函数等数学计算指令。由于这些指令集应用于i8086和i8087，所以人们也这些指令集统一称之为X86指令集。虽然以后Intel又陆续生产出第二代、第三代等更先进和更快的新型CPU，但都仍然兼容原来的X86指令，而且Intel在后续CPU的命名上沿用了原先的X86序列，直到后来因商标注册问题，才放弃了继续用阿拉伯数字命名。至于在后来发展壮大的其他公司，例如AMD和Cyrix等，在486以前（包括486）的CPU都是按Intel的命名方式为自己的X86系列CPU命名，但到了586时代，市场竞争越来越厉害了，由于商标注册问题，它们已经无法继续使用与Intel的X86系列相同或相似的命名，只好另外为自己的586、686兼容CPU命名了。

1979年，INTEL公司推出了8088芯片，它仍旧是属于16位微处理器，内含29000个晶体管，时钟频率为4.77MHz，地址总线为20位，可使用1MB内存。8088内部数据总线都是16位，外部数据总线是8位，而它的兄弟8086是16位。1981年8088芯片首次用于IBM PC机中，开创了全新的微机时代。也正是从8088开始，PC机（个人电脑）的概念开始在全世界范围内发展起来。

Intel 8086处理器

1982年，许多年轻的读者尚在襁褓之中的时候，INTE已经推出了划时代的最新产品枣80286芯片，该芯片比8006和8088都有了飞跃的发展，虽然它仍旧是16位结构，但是在CPU的内部含有13.4万个晶体管，时钟频率由最初的6MHz逐步提高到20MHz。其内部和外部数据总线皆为16位，地址总线24位，可寻址16MB内存。从80286开始，CPU的工作方式也演变出两种来：实模式和保护模式。

Intel 80286处理器

1985年INTEL推出了80386芯片，它是80X86系列中的第一种32位微处理器，而且制造工艺也有了很大的进步，与80286相比，80386内部内含27.5万个晶体管，时钟频率为12.5MHz，后提高到20MHz，25MHz，33MHz。80386的内部和外部数据总线都是32位，地址总线也是32位，可寻址高达4GB内存。它除具有实模式和保护模式外，还增加了一种叫虚拟86的工作方式，可以通过同时模拟多个8086处理器来提供多任务能力。除了标准的80386芯片，也就是我们以前经常说的80386DX 外，出于不同的市场和应用考虑，INTEL又陆续推出了一些其它类型的80386芯片：80386SX、80386SL、80386DL等。1988年推出的80386SX是市场定位在80286和80386DX之间的一种芯片，其与80386DX 的不同在于外部数据总线和地址总线皆与80286相同，分别是16位和24位(即寻址能力为16MB)。1990年推出的80386 SL和80386 DL都是低功耗、节能型芯片，主要用于便携机和节能型台式机。80386 SL与80386 DL的不同在于前者是基于80386SX的，后者是基于80386DX的，但两者皆增加了

一种新的工作方式：系统管理方式(SMM)。当进入系统管理方式后，CPU就自动降低运行速度、控制显示屏和硬盘等其它部件暂停工作，甚至停止运行，进入“休眠”状态，以达到节能目的。

Intel 80386处理器

1989年，我们大家耳熟能详的80486芯片由INTEL推出，这种芯片的伟大之处就在于它实破了100万个晶体管的界限，集成了120万个晶体管。80486的时钟频率从25MHz逐步提高到33MHz、50MHz。80486是将80386和数学协处理器80387以及一个8KB的高速缓存集成在一个芯片内，并且在80X86系列中首次采用了RISC（精简指令集）技术，可以在一个时钟周期内执行一条指令。它还采用了突发总线方式，大大提高了与内存的数据交换速度。由于这些改进，80486的性能比带有80387数学协处理器的80386DX提高了4倍。80486和80386一样，也陆续出现了几种类型。上面介绍的最初类型是80486DX。1990年推出了80486SX，它是486类型中的一种低价格机型，其与80486DX 的区别在于它没有数学协处理器。80486 DX2由系用了时钟倍频技术，也就是说芯片内部的运行速度是外部总线运行速度的两倍，即芯片内部以2倍于系统时钟的速度运行，但仍以原有时钟速度与外界通讯。80486 DX2的内部时钟频率主要有40MHz、50MHz、66MHz等。80486 DX4也是采用了时钟倍频技术的芯片，它允许其内部单元以2倍或3倍于外部总线的速度运行。为了支持这种提高了的内部工作频率，它的片内高速缓存扩大到16KB。80486 DX4的时钟频率为100MHz，其运行速度比66MHz的80486 DX2快40%。80486也有SL增强类型，其具有系统管理方式，用于便携机或节能型台式机。

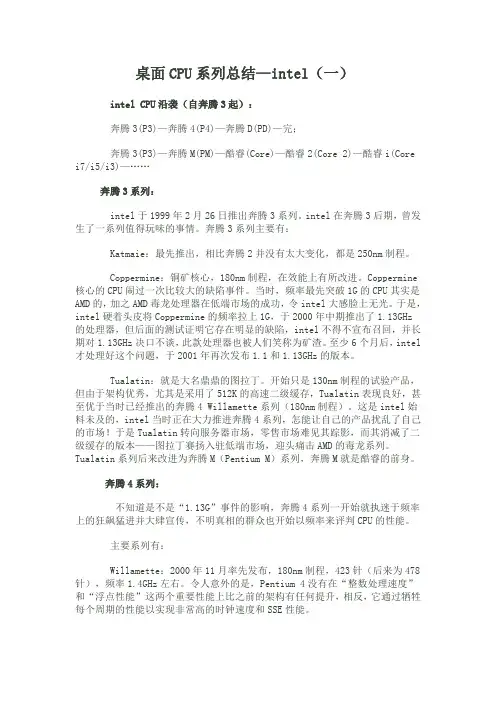

二、奔腾时代的CPU

继承着80486大获成功的东风，赚翻了几倍资金的INTEL在1993年推出了全新一代的高性能处理器——奔腾。由于CPU市场的竞争越来越趋向于激烈化，INTEL觉得不能再让AMD和其他公司用同样的名字来抢自己的饭碗了，于是提出了商标注册，由于在美国的法律里面是不能用阿拉伯数字注册的，于是INTEL玩了哥花样，用拉丁文去注册商标。奔腾在拉丁文里面就是“五”的意思了。INTEL 公司还替它起了一个相当好听的中文名字——奔腾。奔腾的厂家代号是P54C，奔腾的内部含有的晶体管数量高达310万个，时钟频率由最初推出的60MHZ和66MHZ，后提高到200MHZ。单单是最初版本的66MHZ的奔腾微处理器，它的运算性能比33MHZ的80486 DX就提高了3倍多，而100MHZ 的奔腾则比33MHZ的80486 DX要快6至8倍。也就是从奔腾开始，我们大家有了超频这样一个用尽量少的钱换取尽量多的性能的好方法。作为世界上第一个586级处理器，奔腾也是第一个令人超频的最多的处理器，由于奔腾的制造工艺优良，所以整个系列的CPU的浮点性能也是各种各样性能是CPU中最强的，可超频性能最大，因此赢得了586级CPU的大部分市场。奔腾家族里面的频率有60/66/75//90/100/120/133/150/166/200，至于CPU的内部频率则是从60MHz到66MHz不等。值得一提的是，从奔腾75开始，CPU的插座技术正式从以前的Socket4转换到同时支持Socket 5和7同时支持，其中Socket 7还一直沿用至今。而且所有的奔腾 CPU里面都已经内置了16K的一级缓存，这样使它的处理性能更加强大。

Intel 奔腾处理器

与此同时，AMD公司也不甘示弱推出了K5系列的CPU。（AMD公司也改名字了！）它的频率一共有六种：75/90/100/120/133/166，内部总线的频率和奔腾差不多，都是60或者66MHz，虽然它在浮点运算方面比不上奔腾，但是由于K5系列CPU都内置了24KB的一级缓存，比奔腾内置的16KB 多出了一半，因此在整数运算和系统整体性能方面甚至要高于同频率的奔腾。即便如此，因为k5系列的交付日期一再后拖，AMD公司在“586”级别的竞争中最终还是败给了INTEL。

1、初受挫折——奔腾 Pro：

初步占据了一部分CPU市场的INTEL并没有停下自己的脚步，在其他公司还在不断追赶自己的奔腾之际，又在1996年推出了最新一代的第六代X86系列CPU——P6。P6只是它的研究代号，上市
