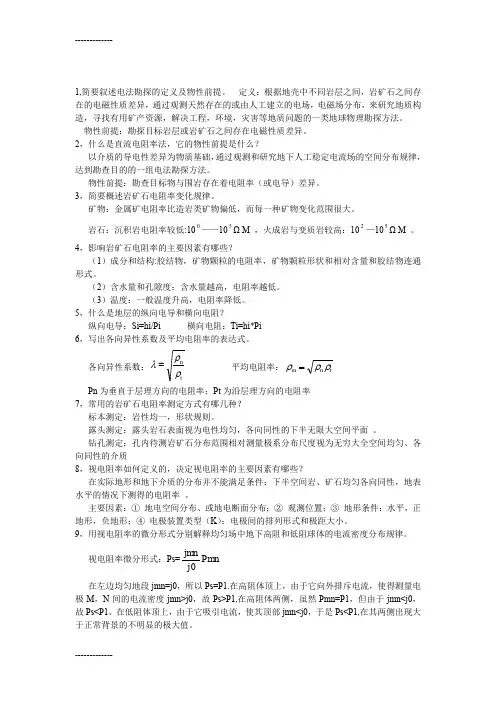

电法勘探复习题..

常用测量方法 二极装置 三极装置 电阻率剖面法 联合剖面装置 (电剖面法 ) 对称四极装置 偶极装置
装置形式(电极排列方式)和大 小不变，整体沿测线移动。
常 用 测 量 方 法
剖面曲线是地下一定深 度内沿观测剖面水平方 向地电断面特征的反映
AB固定在很远处，MN在AB中段1/3范围观测
Βιβλιοθήκη Baidu
中间梯度法
s曲线反映了地电断面沿水平方向的分 布情况
1.生产效率较 低 2.地形影响大 1.不易发现陡 立良导薄脉 异常幅度小 1.勘探深度小 2.不易发现直 立低阻脉
陡立高 阻脉或 高阻体
良导体
高阻陡 立脉
1.异常幅度大、灵敏 2.等偶极工作（AB＝ （详测）接 MN）时，工作一次得 触面 双侧曲线 3.轻便、效率高
1.假异常大、 不易分辨 2.不均匀及地 形影响大 3.费电
第二章 电测深法
电测深法实质： 改变供电电极距控制测量深度 由浅入深测量，获得测点处垂向上电阻率变化 沿测线定性和定量解释获得各测线地电断面资料； 全区测线综合分析获得水平、垂直各向变化综合资料
《电法勘探》回顾与总结
河南理工大学资源环境学院
绪论
电法勘探（简称电法）是地球物理勘探方法中的一种。 它是以岩石、矿石的导电性、电化学活动性(激发极化 特性)、介电性和导磁性的差异为物质基础，使用专用 的仪器设备。观测和研究地壳周围物理场的变化和分布
规律。进而达到解决地质问题的目的的一组地球物理勘
探方法。 主要特点：利用的场源形式多，方法变种多，能解决的 地质问题多，工作领域（地面、航空、海洋、地下)宽 广。发展历史悠久、发展前景良好。
一、电阻率法的基本概念和知识 (一)地电断面及其基本模型 地电断面：按电阻率差异来划分的断面 地球真正的地电断面非常复杂 实用中采用简化模型：一维、二维和三维模型 地电断面基本模型： 一维模型是广泛使用的模型： 不均匀的大地断面用水平均匀断面代换 在水平均匀断面内，电阻率仅是深度Z的函数
(二)视电阻率的概念及电阻率法的实质 视电阻率： 在地下岩石电性分布不均匀(有两种或两种以上导电性不 同的岩石或矿石)或地表起伏不平的情况下，若仍按测定均匀 水平大地电阻率的方法和计算公式求得的电阻率称之为视电 阻率，以符号s表示 与电阻率量纲相同 视电阻率不是地下某一种岩石的真电阻率，而是电场作 用范围内地下电性不均匀体的综合反映。
电法勘探概念 地电断面及基本模型 视电阻率： 视电阻率实质 电阻率测量方法
常 用 测 量 方 法
二极装置 三极装置 电阻率剖面法 联合剖面装置 (电剖面法 ) 对称四极装置 偶极装置 中间梯度法
电阻率测深法
电阻率法
物质基础：地壳中岩石、矿石的电阻率差异 观测和研究对象：人工电场的变化和分布规律 应用领域：找矿和解决构造、水文、工程地质问题 环境监测等
保持MN位置固定，增大供电电极距，逐次观测。
电阻率测深法 s随供电电极距变化的电测深曲线反映了 地下不同电性的岩层随深度的分布情况
勘探深度、勘探体积
根据以上讨论可以得出以下结论： ① 在地表由A、B供电时，大部分电流集中于AB 附近。AB一定时，在地表观测电场只能反映一定 深度的不均匀体； ② 欲增加勘探深度，必须加大供电电极距，使 更多的电流流入深处。 ③ 在AB连线之间，以中点的电流分布最深，电 场最均匀，勘探深度最大。因此，以中点观测最 佳，可以以最小的电极距达到最大的勘探深度。 最佳勘探深度：h=AB/2 勘探体积：长AB、宽AB/2、高AB/2
电法勘探分类：
按场的性质分： 直流电法 电法勘探 交流电法 天然场（自然电场） 电剖面法 高密度电阻率法 天然场（大地电流场） 低频电阻率法
（传导类电法）人工场 电测深法
（感应类电法）
甚低频电阻率法
变频法 无线电波图示法
人工场 电磁法
导电性——电阻率
固体矿物的导电机制： 金属导体（电子导体，低阻≤10-6 · m） 半导体（电子导体，含杂质，电阻率变化大=10-6~106 · m） 固体电解质（离子导电、电阻率高， >106 · m） 孔隙水导电机制：离子导体，电阻率<<造岩矿物，常在1~100· m 影响岩、矿石导电性的因素： 岩、矿石成分(胶结物和矿物颗粒)和结构(片状、针状、球形) 、含量 层状构造岩石的电阻率具有各向异性 纵向电阻率（沿层理）、横向电阻率（垂直层理） 各向异性系数=SQRT(横向/纵向)，平均电阻率= SQRT(横*纵) 含水多少（孔隙度孔隙结构）和孔隙水电阻率的高、低 温度：电子导电矿石：T升， 升；离子导电岩石：T高， 低 压力：P增大，孔隙水挤出，变大；大压岩石破碎， 降低 岩、矿石的电阻率：非定值，具一定变化范围；所有物性中， 变化范 围最大；岩石几乎全靠孔隙水导电，仅少数靠矿物颗粒导电； 三大岩类的电阻率： ρ沉积岩<ρ变质岩<ρ火成岩
A M N
B
AB/2
/2 AB
方法 名称 联合 剖面 法 对称 剖面 法 中间 梯度 法 偶极 剖面 法 陡立良 导脉及 U 球体 1.
探测的地电断面 高 阻 脉
优
点
缺
点
MN
1.异常幅度大，分辨能 （详测）接 力强 触面 2.异常曲线清晰（比偶 极剖面曲线好） U MN 大，易读数 （普查）构 造、基岩起 2.轻便、效率高 伏、厚岩层、 3.不均匀干扰和地形干 扰小 接触面 1.不均匀及地形影响小 （详测）接 （AB不动时） 触面 2.生产效率高
s值与地下不同导电性岩石(或矿体)的分布状况（厚度、 埋深、形状等）有关，
与装置类型、大小、装置相对于电性不均匀体的位置及 地形有关
视电阻率的性质
视电阻率的变化本质上反映了电性不均匀岩石中电场分 布特性的变化 视电阻率异常不受正常电流场分布不均匀的影响，s曲 线比电位或场强曲线能更好地揭示地下不均匀体的赋存情 况。 视电阻率是地下多种电性不同岩石对电流场分布作用结 果的综合反映。 视电阻率与电性不均匀体的分布状况及真电阻率值有关， 与供入地下的电流强度大小无关。 地形会改变地面电流场分布进而影响电阻率法的观测结 果，是解释中常见的、不可忽视的干扰因素。 视电阻率不受供电电流强度的变化，仅仅取决与测量电极间 电流密度和介质真实电阻率的变化。
