静态时序分析中的门延时计算
用于电路设计中的静态时序分析的方法和系统[发明专利]
![用于电路设计中的静态时序分析的方法和系统[发明专利]](https://img.taocdn.com/s3/m/df4c81e279563c1ec4da71da.png)
专利名称：用于电路设计中的静态时序分析的方法和系统专利类型：发明专利
发明人：刘洋,欧鹏,牛佳,戴红卫
申请号：CN201410712156.2
申请日：20141128
公开号：CN105701266A
公开日：
20160622
专利内容由知识产权出版社提供
摘要：本公开内容涉及用于电路设计中的静态时序分析的方法和系统。
在一个实施例中，公开了一种用于在电路设计的静态时序分析中计算路径延迟的方法，包括：确定所述电路设计的路径中的第一器件与第二器件的连接关系；基于所述连接关系生成与所述第一器件和所述第二器件相关联的延迟约束，所述延迟约束规定所述第一器件的第一器件延迟与所述第二器件的第二器件延迟之间的相关性；以及使用符合延迟约束的所述第一器件延迟和所述第二器件延迟来计算所述路径的路径延迟。
还描述了相应的系统。
申请人：国际商业机器公司
地址：美国纽约阿芒克
国籍：US
代理机构：北京市金杜律师事务所
代理人：酆迅
更多信息请下载全文后查看。
静态时序分析基础及应用1(下)
前言在制程进入深次微米世代之后，晶片（IC）设计的高复杂度及系统单晶片（SOC）设计方式兴起。
此一趋势使得如何确保IC品质成為今日所有设计从业人员不得不面临之重大课题。
静态时序分析（Static Timing Analysis简称STA）经由完整的分析方式判断IC是否能够在使用者指定的时序下正常工作，对确保IC品质之课题，提供一个不错的解决方案。
在「静态时序分析（Static Timing Analysis）基础及应用（上）」一文中笔者以简单叙述及图例说明的方式，对STA的基础概念做了详尽的说明。
接下来，就让我们藉由实际设计范例来瞭解STA在设计流程的应用。
设计范例说明设计范例为一个32bit x 32bit的Pipeline乘法器，其架构如图一所示。
Pipeline共分3级，电路之输出输入端皆有暂存器储存运算数值。
图一依据Cell-based设计的方式，首先以硬体描述语言设计图一之电路。
接下来实作此电路，进行合成（Synth esis）及布局与绕线（P&R）。
并在实作的各步骤后进行静态时序分析，确认时序规格是否满足。
实作及验证所用到的软体及设计资料库如下所示：∙合成：Synopsys TM Design Compiler∙布局与绕线：Synopsys TM Astro∙设计资料库：Artisan TM0.18um Cell Library在接下来的文章中，各位将会看到静态时序分析在实作过程中的应用。
藉由实际产生的数据瞭解在不同实做步骤上时序分析的差异。
时序限制（Timing Constraint）要作静态时序分析，首先要有时序限制。
此设计范例的时序限制如下所述。
（→后為设定时序限制之SD C指令）1 时脉规格（Clock Specification）1.1 週期：6ns →create_clock -name "MY_CLOCK" -period 6 -waveform {0 3} [get_ports {clk}]1.2 Source Latency：1ns →set_clock_latency -source 1 [get_clocks {MY_CLOCK}]1.3 Network Latency：1ns →set_clock_latency 1 [get_clocks {MY_CLOCK}]1.4 Skew：0.5ns →set_clock_uncertainty 0.5 [get_clocks {MY_CLOCK}]2 周边状况（Boundary Condition）2.1 输入延迟（Input Delay）：1.2ns →set allin_except_CLK [remove_from_collection [all_inputs] [get_po rts clk] ]set_input_delay $I_DELAY -clock MY_CLOCK $allin_except_CLK2.2 输出延迟（Output Delay）：1.2ns →set_output_delay $O_DELAY -clock MY_CLOCK [all_outputs]2.3 输出负载（Output Loading）：0.5pF →set_load $O_LOAD 0.5 [all_outputs]3 时序例外（Timing Exception）：无合成软体之时序报告当Synopsys Design Compiler将电路合成完毕后，执行下面指令可以產生时序报告：report_timing -path full -delay max -max_paths 10 -input_pins \-nets -transition_time -capacitance > timing_syn.txt时序报告会储存在timing_syn.txt此档案中。

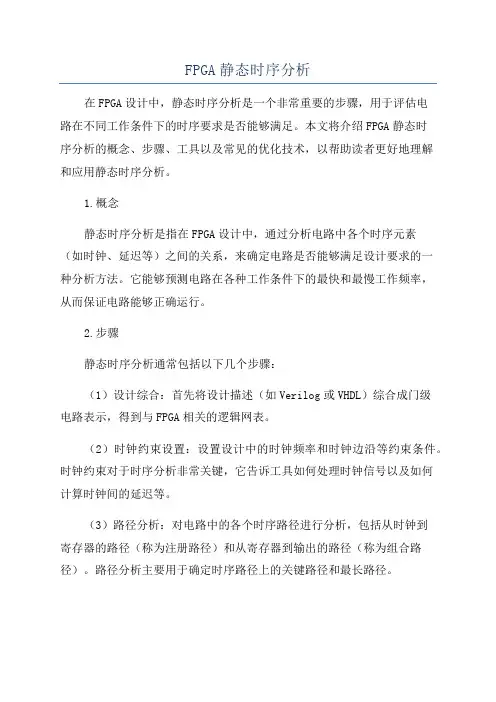

FPGA静态时序分析
FPGA静态时序分析在FPGA设计中，静态时序分析是一个非常重要的步骤，用于评估电路在不同工作条件下的时序要求是否能够满足。
本文将介绍FPGA静态时序分析的概念、步骤、工具以及常见的优化技术，以帮助读者更好地理解和应用静态时序分析。
1.概念静态时序分析是指在FPGA设计中，通过分析电路中各个时序元素（如时钟、延迟等）之间的关系，来确定电路是否能够满足设计要求的一种分析方法。
它能够预测电路在各种工作条件下的最快和最慢工作频率，从而保证电路能够正确运行。
2.步骤静态时序分析通常包括以下几个步骤：（1）设计综合：首先将设计描述（如Verilog或VHDL）综合成门级电路表示，得到与FPGA相关的逻辑网表。
（2）时钟约束设置：设置设计中的时钟频率和时钟边沿等约束条件。
时钟约束对于时序分析非常关键，它告诉工具如何处理时钟信号以及如何计算时钟间的延迟等。
（3）路径分析：对电路中的各个时序路径进行分析，包括从时钟到寄存器的路径（称为注册路径）和从寄存器到输出的路径（称为组合路径）。
路径分析主要用于确定时序路径上的关键路径和最长路径。
（4）时序缺陷检测：对设计中存在的潜在时序缺陷进行检测，例如时序冒险、信号捕获问题等。
时序缺陷可能导致电路不能按照设计要求正确工作，因此在分析过程中需要及时检测和解决这些问题。
（5）时序优化：根据静态时序分析的结果，对电路进行优化，以满足设计要求。
常见的优化技术包括添加额外的时钟约束、优化逻辑电路结构、调整时钟频率等。
3.工具在进行FPGA静态时序分析时，通常使用专门的时序分析工具，如Xilinx的TimeQuest和Altera的TimeQuest等。
这些工具能够自动识别设计中的时序路径和时序要求，并进行全面的时序分析和优化。
4.优化技术静态时序分析的结果可以指导电路的优化，以满足设计要求。
常见的优化技术包括：（1）添加额外的时钟约束：通过设置更严格的时钟约束，可以减小时钟间的延迟、提高时钟频率，并且可以帮助工具更准确地评估时序关系。
第6章CMOS静态门电路(2)-延迟(半导体集成电路共14章)讲解
n+ S
n+ D
P_SUB
非饱和区 (VGS>VTH, VDS< VGS-VTH)
非饱和区： 沟道形成，相当于D、S连通， CGD=CGS ≈(1/2) CoxWL CGB=0
2018/9/25
MOSFET栅极电容(cont.)
Gate
CGSO CGC CGDO
n+ S
n+ D
CMOS逻辑门传输延迟举例
FO=1
反向器
2输入与非门
2输入或非门
2018/9/25
各种CMOS门电路的传输延迟
N输入逻辑门
自身延迟时间：
LE倍
反向器
反向器为0, n输入逻辑门为n0
0.75CinvR0
后级负载延迟时间： 0.75CinvR0: FO=1时，反向器的延迟时间 f: Fan out LE: Logical Effort
半导体 集成电路
学校：西安理工大学 院系：自动化学院电子工程系 专业：电子、微电 时间：秋季学期
2018/9/25
CMOS静态组合门电 路的延迟（速度）
2018/9/25
延迟时间实测方法
2018/9/25
本节内容
延迟时间的估算方法 负载电容的估算 传输延迟时间估算举例 缓冲器最优化设计
CSB
B
CDB
Vin
Vout
2018/9/25
2018/9/25
MOSFET交叠电容
Gate
CGSO CGC CGDO
CGDO
n+ S
n+ D
P_SUB
CGSO和CGDO—交叠电容，由源漏横向扩散形成，值一定
静态时序分析(Static Timing Analysis)
STA Vs Event Simulation
Event Driven Timing simulation STA
Vector Generation Design Coverage Runtime Capacity
Required Vector dependent(limited) coverage Takes several days/weeks of CPU time Can run out of memory for multimillion designs No special features for timing sis
静态时序分析
潘伟涛
主要内容
• • • • • What is STA? Why STA? What STA do? When STA? How to do STA?
STA的概念
静态时序分析简称STA（Static Timing Analysis）,是一种针对大 规模门级电路进行时序验证的有效方法。它只需要根据电路网表 的拓扑，就可以检查电路设计中所有路径的时序特性，测试路径 的覆盖率理论上可以达到100%，从而保证时序验证的完备性； 同时由于不需要测试向量，所以STA验证所需时间远小于门级仿 真时间。
Analysis/Debug features
Design style support
No Restrictions
STA in the ASIC Design Flow
Tech Library HDL Source
Pre-layout STA
Module netlists Constraints STA models Logic synthesis
• The STA tool: Builds netlist in memory Exhaustively traces every possible timing path Computes and propagates delays and skews Determines critical paths Reports timing paths, violations, etc
非常详细的静态时序分析教程
非常详细的静态时序分析教程静态时序分析是电子设计自动化领域中的重要方法之一，用于评估数字电路中的时序性能。
本教程将介绍静态时序分析的基本概念、方法和步骤，并提供一些实例来帮助读者深入了解这个领域。
一、静态时序分析的基本概念在进行静态时序分析之前，我们需要了解一些基本概念：1.时钟边沿：时钟是数字电路中的基本信号之一，它的边沿可以分为上升沿和下降沿。
时序分析通常以时钟的上升沿作为参考边沿进行分析。
2.关键路径：在一个数字电路中，存在多条路径可以连接输入和输出。
关键路径是指在特定时钟频率下，数据从输入到输出的延时最长的路径。
时序分析的目标之一就是找到并优化关键路径，以提高电路的性能。
3.时序约束：时序约束是对数字电路的时序性能要求的规定。
通常由设计者在进行时序分析之前进行设置，用于指导分析工具进行正确的分析和优化。
二、静态时序分析的方法和步骤静态时序分析的主要方法是通过对电路中的时钟域、数据路径和约束条件进行建模和分析，从而判断关键路径和优化方案。
下面是静态时序分析的基本步骤：1. 建立电路模型：首先，需要将数字电路转化为时序分析工具可以理解的模型，通常可以使用硬件描述语言（如Verilog或VHDL）对电路进行描述。
2.设定时序约束：根据设计规范和目标性能要求，制定适当的时序约束，如最大延时、最小脉冲宽度等。
时序约束的制定需要根据具体的电路应用和设计要求进行。
3.进行静态时序分析：使用时序分析工具对电路进行分析，找到关键路径，并计算出关键路径的延时。
关键路径上的最大延时指示了电路的最坏情况性能。
4.优化关键路径：在找到关键路径后，可以通过各种手段进行优化，如增加缓冲器、减少逻辑门延时等。
优化的目标是减小关键路径的延时，以提高整个电路的性能。
5.重新进行时序分析：在优化关键路径之后，需要重新进行时序分析，确保所做的优化在整个电路中得到正确应用，并满足时序约束。
三、实例分析让我们通过一个简单的例子来说明静态时序分析的具体过程。
统计静态时序分析(SSTA)概述
统计静态时序分析（SSTA）概述摘要是否曾想过为什么一个设计能够以高于设计团队承诺的频率工作?为何该设计团队不能将这个更高的频率当作要实现的目标?过去，静态时序分析被用来分析SoC是否能够在规定的目标频率工作。
时序验收要么在最差情况(WCS)，要么在最佳情况(BCS)下完成。
通常，这些与三西格玛区域对应。
当然，为了结束这些情况下的时序，可能进行了大量过度设计。
统计静态时序分析(SSTA)尝试采用一种方法来减少这种不必要的过度设计，因此努力让设计变得更加切合实际，并同时帮助提高目标频率。
什么是统计静态时序分析?过去几十年里，静态时序分析(ST A)一直是用来结束数字电路时序的一种常用方法。
但由于几何尺寸缩小到45nm甚至更小，现在要结束时序变得越来越困难了。
STA和工艺数量的增加，使得整个情形变得更为复杂。
之所以出现这样的复杂情况，是因为要在高级技术节点上实现工艺变化变得异常困难了。
现在共有两种变化：1.芯片到芯片变化2.芯片内变化这两种变化又可以进一步划分为：1.系统性变化2.随机性变化其中的部分变化目前仍算在传统的STA方法内。
SST A尝试按概率分布来考虑所有这些变化。
基本上，SSTA会计算概率函数，以计算每个节点上每个信号的到达时间。
如果设计达到规定的目标频率，根据到达时间的概率分布函数，就能将它计算出来。
例如，如果概率为97%，那么最小余量的信号的到达时间为5ns;到达时间为4ns的概率为10%。
这意味着200MHz的目标频率其得到的概率应为97%，250MHz的目标频率其概率为10%。
变化：临界尺寸的扩展速度超过了我们的控制。
现在随着技术节点的减少，互连变化与有源门相比，它正逐渐占据主导地位。
由于互连开始占主导地位，时序的临界变量不只限于晶体管的临界尺寸，同时包括线段尺寸和实际形状以及附近网络的数量。
金属宽度、金属厚度、经电阻、绝缘高度都具有不同的金属层属性。
晶体管的类似属性包括晶体管长度、宽度、掺杂密度和门氧化层厚度。
静态时序分析（statictiminganalysis）
静态时序分析（statictiminganalysis）静态时序分析（static timing analysis，STA）会检测所有可能的路径来查找设计中是否存在时序违规(timing violation)。
但STA只会去分析合适的时序，⽽不去管逻辑操作的正确性。
其实每⼀个设计的⽬的都相同，使⽤Design Compiler和IC Compile来得到最快的速度，最⼩的⾯积和最少的耗能。
根据设计者提供的约束，这些⼯具会在⾯积，速度和耗能上做出权衡。
更深层的来看，STA⼀直都寻找⼀个问题的答案：在所有条件下，当时钟沿到达时，数据会正确地在每个同步device的输⼊端正确显⽰吗？这问题可以⽤下图来表⽰：如图中所⽰，虚线表⽰了时序路径。
两者使⽤了同⼀个时钟驱动，理想情况下FF1的数据变化之后在下个时钟沿能够准确到达FF2。
两者的时序图如下：在FF1的时钟沿到来时，会把FF1的D端的数据送⼊flip-flop。
在经过⼀个clock-to-Q的延时之后，数据会送⼊FF1的Q端。
此过程叫做时序路径的launch event。
信号经过了两个FF之间的组合逻辑之后，到达了组合逻辑的输出，也就是FF2的输⼊端(FF2.D)，这个叫做arrival time。
然⽽数据并不是在时钟沿到达FF2的同时到达，⽽是要⽐时钟沿早到那么⼀点点。
早到的这个时间叫做required time，不同的device的required time不⼀样。
数据装载到FF2的时间点叫做capture event。
device的required time和数据到达的时间(arrival time)两者之差则叫做slack。
图中所⽰，数据⽐时钟早到很多，则slack为正。
如果数据刚好在required time时间点到达，则slack为0，若是数据晚到的话则是负了。
例如required time是launch event之后的1.8ns，⽽arrival time是launch event之后的1.6ns，则slack = 1.8-1.6=0.2ns。
第3部分-计算机程序员(FPGA嵌入式应用)_3级_理论知识复习题-A
第3部分理论知识复习题基本概念数字电路基础一、判断题（将判断结果填入括号中。
正确的填“√”，错误的填“×”）：1.数字信号是由连续变化的模拟信号采样得到的。
（）2.要构成5进制计数器，至少需要3个触发器，其无效状态有3个。
（）3.十进制数（25）D转换为二进制数为（11001）B。
（）4.逻辑变量只有两个值，即0 和1，两者并不表示数量的大小。
（）5.某三个变量逻辑函数F，若以ABC的顺序列真值表，表中F=1的个数为5个。
若以CBA的顺序列真值表，则表中F=1的个数为4个。
（）6.逻辑代数运算与普通代数运算的运算规则相同。
（）7.无关项就是指取值一定为零的最小项。
（）8.组合逻辑电路通常由门电路组合而成。
（）9.组合电路的结构特点是输入信号单向传输的，电路中不含反馈回路。
（）10.奇校验位的值是其余各数据位的异或运算。
（）11.由于门电路平均延迟时间的差异，使信号从输入经不同的通路传输到输出级的时间不同，这样可能导致逻辑电路的错误输出，这种现象称为竞争冒险。
（）12.锁存器对脉冲电平敏感，在时钟脉冲的电平作用下改变状态，而触发器对脉冲边沿敏感，其状态只有在时钟脉冲的上升沿或下降沿的瞬间改变。
（）13.IP核的重用是设计人员赢得迅速上市时间的主要策略。
（）14.IP应具有多种工艺下的可用性，提供各种库的综合脚本，可以移植到新的技术。
（）15.规划和制定设计规范不属于IP设计的主要流程之一。
（）16.IP的验证必须是完备的，具有可重用性的。
（）17.可再用IP是着眼于按各种再使用标准定义的格式和快速集成的要求而建立的，便于移植，更重要的是有效集成。
（）18.国内IP市场相对落后的原因是IP使用公司的规模太小因而很难承受高昂的IP使用费用。
（）19.EDA技术的发展主要经过了CAD、CAE、ESDA这3个发展阶段。
（）20.电子系统级（ESL）设计主要分3步走，首先是功能设计，其次是基于应用的结构设计，最后是基于平台的结构设计。
PT静态时序分析的三种模式
PT静态时序分析的三种模式翻译⾃PT的使⽤⼿册。
PT有三种分析模式，分别是single operation analysis mode，best case/worst case analysis，on-chip variation analysis。
1. single operation analysis模式PT只使⽤⼀种operation condition的进⾏时序检查。
如只报告best-case的情况：pt_shell>set_operation_conditions BESTpt_shell>report_timing -delay_type min如只报告worst-case的情况：pt_shell>set_operation_conditions WORSTpt_shell>report_timing -delay_type max2. best-case/worst-case analysis模式PT使⽤best operation condition和worst operation condition的进⾏时序检查。
在setup检查时，对所有路径使⽤max delay。
在hold检查时，对所有路径使⽤min delay。
pt_shell>set_operation_conditions -min BEST -max WORSTpt_shell>report_timing -delay_type minpt_shell>report_timing -delay_type max3. on-chip variation模式PT 进⾏保守时序分析。
如在进⾏setup检查时，对发送寄存器clock路径和数据路径使⽤max delay，对锁存寄存器的clock路径使⽤min delay。
在进⾏hold检查时，对发送寄存器clock路径和数据路径使⽤min delay，对锁存寄存器的clock路径使⽤max delay。
静态时序分析(Static_Timing_Analysis)基础与应用
静态时序分析Static Timing Analysis基础与应用前言在制程进入深次微米世代之后，晶片（IC）设计的高复杂度及系统单晶片（SOC）设计方式兴起。
此一趋势使得如何确保IC品质成为今日所有设计从业人员不得不面临之重大课题。
静态时序分析（Static Timing Analysis简称STA）经由完整的分析方式判断IC是否能够在使用者的时序环境下正常工作，对确保IC品质之课题，提供一个不错的解决方案。
然而，对于许多IC设计者而言，ST A是个既熟悉却又陌生的名词。
本文将力求以简单叙述及图例说明的方式，对S TA的基础概念及其在IC设计流程中的应用做详尽的介绍。
什么是STA？STA的简单定义如下：套用特定的时序模型（Timing Model），针对特定电路分析其是否违反设计者给定的时序限制（Timing Constraint）。
以分析的方式区分，可分为Path-Based及Block-Based两种。
先来看看Path-Based这种分析方式。
如图一所示，讯号从A点及B点输入，经由4个逻辑闸组成的电路到达输出Y 点。
套用的Timing Model标示在各逻辑闸上，对于所有输入端到输出端都可以找到相对应的延迟时洹６ 褂谜吒 ǖ腡iming Constraint为：1.讯号A到达电路输入端的时间点为2（AT=2，AT为Arrival Time）。
2.讯号B到达电路输入端的时间点为5（AT=5）。
3.讯号必须在时间点10之前到达输出端Y（RT=10，RT为Required Time）。
现在我们针对P1及P2两条路径（Path）来做分析。
P1的起始点为A，讯号到达时间点为2。
经过第1个逻辑闸之后，由于此闸有2单位的延迟时间，所以讯号到达此闸输出的时间点为4（2+2）。
依此类推，讯号经由P1到达输出Y 的时间点为7（2+2+3）。
在和上述第三项Timing Constraint比对之后，我们可以得知对P1这个路径而言，时序（Timing）是满足使用者要求的。
静态时序分析
静态时序分析电子科技大学詹璨铭什么是静态时序分析⏹静态时序分析STA（static timing analysis）⏹定义⏹与动态时序分析的差异怎样做静态时序分析⏹使用工具primetime （简称pt）与DC ⏹两者的兼容性⏹为什么使用primetime？Primetime与DC的兼容性⏹使用同样的工艺库和设计文件⏹许多指令一样⏹相同的算法，很多结果也一样⏹从一个synthesizable subcircuit 中，pt能捕获一个时序环境，并写成一系列的dc指令，在dc中用其为这个subcircuit定义时间约束和时序优化－－值得关注⏹为dc写的dcsh格式的脚本可以翻译成在pt上用的格式。
在pt中定义为抄本（transcript）格式⏹这两个都支持用SDC（synopsys design constraints）格式指定设计规则，包括时间面积约束。
为什么用pt⏹更快效率更高⏹占用更少的内存⏹具有高级的芯片级的分析能力和高级的建模能力。
STA中的对象⏹Design －完整的设计⏹Cell（instance）－设计中使用的一个元件⏹Net －金属连线⏹Port －design 的I/O口⏹Pin －cell 的I/O口⏹Reference －是元件的参考的源定义⏹Clock －创建的时钟信号时序弧（timing arc）⏹定义：如果把电路看作是一张很大的拓扑图，那么图中的结点就是电路中的引脚（pin）。
结点与结点之间的部分，我们称作是时序弧（timing arc）。
他定义了任意两个结点之间的时序关系。
⏹最直观基本的理解：cell delay与net delay。
这两个也是计算下面时序弧的基础。
每段时序弧的延时就是把这两个值不断相加时序弧分类一：时序的延时⏹组合时序弧（combinational timing arc）⏹边沿时序弧（edge timing arc）⏹重置和清除时序弧（preset and clear timing arc）⏹三态使能/无效时序弧（three state enable/disable timing arc）时序弧分类二：时序约束⏹建立时序弧（setup timing arc）⏹保持时序弧（hold timing arc）⏹恢复时序弧（recovery timing arc）⏹清除时序弧（removal timing arc）⏹宽度时序弧（width timing arc）组合时序弧（combinationaltiming arc）⏹负函数（negative unate）⏹正函数（positive unate）⏹非函数（non-unate）calculation）－－cell delay⏹是从一个逻辑门的输入到输出的延迟量⏹通过工艺库（technology library）来查找的⏹这是个2维表，查找项是输入的过渡时间（input transition），输出的电容负载（output load capacitance）没有对应的值，做一个线性的推导，计算出相应的值。
门级静态时序分析与PrimeTime使用
第六章门级静态时序分析 PrimeTime一、PrimeTime简介PrimeTime是Synopsys的一个单点的全芯片、门级静态时序分析器。
它能分析大规模、同步、数字ASICS的时序。
PrimeTime工作在设计的门级层次，并且和Synopsys 其它工具整合得很紧密。
基本特点和功能：时序检查方面：建立和保持时序的检查（Setup and hold checks）重新覆盖和去除检查（Recovery and removal checks）时钟脉冲宽度检查(Clock pulse width checks)时钟门锁检查(Clock-gating checks)设计检查方面：没有时钟端的寄存器没有时序约束的结束点（endpoint）主从时钟分离（Master-slave clock separation）有多哥时钟的寄存器对层次敏感的时钟（Level-sensitive clocking）组合电路的反馈环（Combinational feedback loops）设计规则检查，包括最大电容(maximum capacitance)、最大传输时间(maximum transition)和最大扇出(maximum fanout)PrimeTime 时序分析流程和方法：在时序分析之前需要做的步骤：1、建立设计环境-建立搜索路径（search path）和链接路径（link path）-读入设计和库-链接顶层设计-建立运作条件、连线负载模型、端口负载、驱动和传输时间2、说明时序声明（约束）-定义时钟周期、波形、不确定性(uncertainty)和滞后时间(latency)-说明输入、输出端口的延时3、说明时序例外情况（timing exceptions）-多周期路径（multicycle paths）-不合法路径(false paths)-说明最大和最小延时、路径分割（path segmentation）和失效弧（disabled arcs）4、进行分析和生成报告-检查时序-生成约束报告-生成路径时序报告二、静态时序分析中路径延时的计算静态时序分析工具一般将电路网表看成一个拓扑图，图中的节点(node)代表电路中的引脚(pin)。
IC验证工程师招聘笔试题与参考答案(某大型集团公司)2024年
2024年招聘IC验证工程师笔试题与参考答案(某大型集团公司)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、在集成电路（IC）验证过程中，以下哪个阶段通常不会直接涉及硬件描述语言（HDL）的编写？A、功能验证B、时序验证C、代码覆盖率分析D、功耗验证2、在Verilog HDL中，以下哪个关键字用于定义一个无符号整数类型？A、integerB、unsignedC、realD、bit3、以下关于IC（集成电路）验证的描述，正确的是：A. IC验证主要是通过仿真来验证设计的功能正确性。
B. IC验证过程不需要考虑时序问题。
C. IC验证只需要关注设计的顶层模块。
D. IC验证的结果完全取决于验证环境的设置。
4、在IC验证中，以下哪种验证方法主要用于检查设计中的时序问题？A. 动态仿真验证B. 状态机验证C. 功能仿真验证D. 代码覆盖率分析5、在集成电路（IC）验证过程中，以下哪种技术主要用于验证芯片的行为是否与设计规格相符？A. DFT（Design For Test）B. ATPG（Automatic Test Pattern Generation）C. Formal VerificationD. FPGA Prototyping6、以下哪种验证方法可以检测到设计中的时序错误？A. 动态仿真B. 功能仿真C. 硬件加速仿真D. 性能仿真7、在数字电路中，以下哪种触发器是同步时序逻辑电路中最常用的基本触发器？A、D触发器B、JK触发器C、RS触发器D、T触发器8、以下关于Verilog硬件描述语言中模块定义的说法，正确的是？A、模块名称必须以字母开头B、模块名称可以包含下划线、数字等特殊字符C、模块名称可以与标准库中的模块名称相同D、模块名称在定义时可以不指定返回值类型9、以下哪个不是IC验证常用的验证方法？（）A. 仿真验证B. 模拟验证C. 代码覆盖率分析D. 逻辑仿真 10、在UVM（Universal Verification Methodology）中，以下哪个组件不是用于创建测试序列的？（）A. sequenceB. driverC. monitorD. scoreboard二、多项选择题（本大题有10小题，每小题4分，共40分）1、以下哪些是IC（集成电路）验证中常用的验证方法？A. 功能仿真B. 逻辑综合C. 信号完整性分析D. 动态功耗分析2、在IC验证流程中，以下哪些步骤属于验证环境的搭建？A. 设计测试用例B. 创建测试平台C. 编写验证脚本D. 实施验证计划3、以下哪些技术是IC验证工程师在芯片设计过程中常用的验证方法？（）A. 仿真验证B. 硬件加速验证C. 现场可编程逻辑阵列（FPGA）验证D. 模拟验证E. 系统级验证4、在IC验证过程中，以下哪些工具是常用的？（）A. Verilog/VHDLB. SystemVerilogC. UVM（Universal Verification Methodology）D. ModelSimE. VCS5、以下哪些技术是IC（集成电路）验证工程师在设计中常用的验证方法？（）A. 仿真验证B. 仿真加速C. 硬件加速D. 实物测试E. 模拟验证6、在IC验证过程中，以下哪些工具是常用的验证语言和描述工具？（）A. VerilogB. VHDLC. SystemVerilogD. C/C++E. Python7、关于集成电路（IC）验证，以下哪些是验证工程师常用的验证方法？（）A. 仿真验证B. 代码覆盖率分析C. 动态功耗分析D. 硬件在环（HIL）测试8、以下关于Verilog和SystemVerilog的区别，哪些描述是正确的？（）A. Verilog是SystemVerilog的超集B. SystemVerilog增加了对系统级设计的支持C. Verilog不支持面向对象编程，而SystemVerilog支持D. Verilog主要用于数字电路设计，而SystemVerilog适用于系统级和硬件描述9、以下哪些是IC验证工程师在验证过程中常用的验证方法？A. 仿真验证B. 系统测试C. 代码覆盖率分析D. 动态功耗分析E. 断言检查 10、以下关于Verilog HDL的描述，正确的是？A. Verilog HDL支持行为建模和结构建模B. Verilog HDL不支持模拟仿真C. Verilog HDL主要用于硬件描述和仿真D. Verilog HDL不支持时序约束三、判断题（本大题有10小题，每小题2分，共20分）1、在数字电路设计中，同步复位比异步复位更易于时序分析和综合，因此在所有情况下都应当使用同步复位而不是异步复位。
静态时序分析
静态时序分析（Static Timing Analysis）技术是一种穷尽分析方法，用以衡量电路性能。
它提取整个电路的所有时序路径，通过计算信号沿在路径上的延迟找出违背时序约束的错误，主要是检查建立时间和保持时间是否满足要求，而它们又分别通过对最大路径延迟和最小路径延迟的分析得到。
静态时序分析的方法不依赖于激励，且可以穷尽所有路径，运行速度很快，占用内存很少。
它完全克服了动态时序验证的缺陷，适合进行超大规模的片上系统电路的验证，可以节省多达20%的设计时间。
PT是Synopsys的sign-off quality的STA工具，是一个单点的全芯片、门级静态时序分析器。
PrimeTime工作在设计的门级层次，并且和Synopsys其它工具整合得很紧密。
基本特点和功能：建立和保持时间的检查(setup and hold checks)时钟脉冲宽度的检查门控时钟检查(clock-gating checks)recovery and removal checksunclocked registers未约束的时序端点（unconstrained timing endpoints）multiple clocked registers组合反馈回路（combinational feedback loops）基于设计规则的检查，包括对最大电容、最大传输时间、最大扇出的检查等。
设置设计环境设置查找路径和链接路径The search_path variable specifies a list of directory pathsthatPrimeTime uses to find the designs, libraries, and other files.The link_path variable specifies a list of libraries that PrimeTime uses tolink designs读入设计（和库文件）链接顶层设计对必要的操作条件进行设置，这里包括了线上负载的模型、端口负载、驱动、以及转换时间等指定时序约束（timing constraints）定义时钟周期、波形、不确定度(uncertainty)、延时(latency)指明输入输出端口的延时等设置时序例外(timing exceptions)设置多周期路径（multicycle paths）设置虚假路径（false paths）定义最大最小延时(max | min delay)无效的arcs(disable timing)进行时序分析：在作好以上准备工作的基础上，可以对电路进行静态时序分析，生成constraint reports 和path timing reports。
静态时序分析的三种分析模式（简述）
静态时序分析的三种分析模式（简述）经过跟行业前辈的探讨和参考一些书籍，本文中的“个人理解”部分有误，即：（个人理解：）在一个库中，尽管电路器件单元已经被综合映射，但是工具可以通过改变周围的环境来得到不同的单元延时，所以即使是同一个库，调用工艺参数不一样的情况下，其单元延时是不同的，因此就有了最快路径和最慢路径。
（这里有误）。
对于一个综合好的电路网表，在一个确定的pvt环境下（即只读入一个库的情况下）、约束好了端口的transition和load，那么电路网表中的某个器件的延时是唯一确定的（从库查表得到）。
ovc模式下一个器件才有两个延时值。
因此下面的库分析（延时分析）过程中，存在认识错误，请读者们注意以后我会专门写一篇文章来更正的。
学习数字设计（数字IC设计、FPGA设计）都必须学习静态时序分析（Static Timing Analysis ，STA）。
然而静态时序时序分析是一个比较大的方向，涉及到的内容也比较多，如果要系统得学习，那得花费不少的心思。
这里来记录一下关于静态时序分析的三种分析模式，这里的记录只是记录一下学习笔记，或者说是随笔，而不是系统地学习STA。
本文是来自于前天遇到了一道静态时序分析的题目，感觉有点疑惑，于是发到群里请求解答。
经过一番讨论、查找资料之后，真相渐渐露出水面。
先看一下题目：一、时序路径分析模式及相关概念1.最快路径和最慢路径在求解这道题目之前，先来介绍一下时序路径分析模式及相关概念。
①最快路径(early- path):指在信号传播延时计算中调用最快工艺参数的路径；根据信号的分类可以分为最快时钟路径和最快数据路径。
②最慢路径(late path):指在信号传播延附计算中调用最慢工艺参数的路径；分为最慢时钟路径和最慢数据路径。
（个人理解：）在一个库中，尽管电路器件单元已经被综合映射，但是工具可以通过改变周围的环境来得到不同的单元延时，所以即使是同一个库，调用工艺参数不一样的情况下，其单元延时是不同的，因此就有了最快路径和最慢路径。
静态时序分析中的门延时计算
1引言在集成电路设计过程中，模拟方法是应用最多的验证时序正确与否的手段，然而，模拟方法在微系统芯片(SoC)时代正面临严竣的挑战。
传统的逻辑模拟方法虽然比较快，但需要输入向量作为激励，给使用带来很多不便；更为严重的是其精度不够高，不能处理SoC时代越来越严重的互连线的耦合电容、电感效应。
电路模拟方法虽然能非常精确地计算SoC时代的各种效应，但其速度太慢，容量也太小。
静态时序分析技术通过提取整个电路的所有时序路径，计算信号沿(上升沿或下降沿)在传播过程的延时，然后检查在最坏情况下电路中是否存在建立时间和保持时间不满足要求的器件，从而确认被验证的电路是否存在时序问题。
它们又分别通过对最大路径延迟和最小路径延迟的分析得到。
静态时序分析不需要输入向量、运行速度快、占用内存少，因而成为SoC时代最主要的时序验证手段。
延时计算和最长/最短路径分析是静态时序分析的关键。
由于互连线结构 [1]对门延时的影响非常大，必须在门延时模型中充分考虑这一因素才能确保静态分析结果的正确性。
本文提出新的Π模型方法，结合了门的等效电容[3]来计算门的延时，我们的方法结合门的互连线负载的拓扑结构和门负载三阶矩求解的方法，采用[4]中提出的等效电容的求解公式，求出门延时计算模型，相比上述两种方法，在静态时序分析中更为合理。
2新的门延时模型2.1 新的门延时模型在[4]中，作者提出了利用Π型的RC模型来近似门的互连线输出负载，同时考虑了负载的屏蔽效应。
用该模型等价地计算出门输出驱动点导纳函数前三阶系数。
图1中Y(s)表示准确的RC树的驱动点导纳函数，在s＝0的Taylor展开式表示如下：将门的输出的RC树的互连线负载等效负载为Π模型，如图2。
通过Π模型得到的门输出驱动点导纳函数和Y (s)的前三项对比得出：尽管以往模型能够很好地表示等效的输出驱动点导纳函数，但是利用等效电容计算的门延时结果并不理想，所以我们提出了新的模型。
模型中电容的值也采用门输出驱动点导纳函数和 RC树的驱动点导纳函数前三阶近似相等原理[4] 推出来，设该驱动点导纳函数为Yπ的Taylor展开式：考虑到互连线金属电阻的屏蔽效应以及互连线的分布特性，对于模型中的电阻R1而言，如图3所示，需要求RC树的等效电阻，采用的方法是，将分支中的接地电容去掉，而保留串联的电阻，这时电路中的电阻连接主要以节点之间的串并联的形式出现，则等效电阻 Req，在[4]中，我们可以看到R1 一般取12/25Req，所以我们新的模型，如图4：2.2 等效电容模型这样产生我们新的Π模型，由于传统的门延时模型中门负载是一个电容，[5]提出了利用平均电流相等的原理，将门负载Π模型，转换为单个电容的等效电容C eff的门负载模型，其等效电容的公式如下：td、t f分别表示输出门延时和门输出的下降时间，它们是由 k因子表达式来决定的；tt表示输入信号的传输时间，它是已知的。
静态时序分析中路径延时的计算
静态时序分析中路径延时的计算静态时序分析工具一般将电路网表看成一个拓扑图，图中的节点(node)代表电路中的引脚(pin)。
节点之间的边(edge)表示时序弧(timing arc)，有两种：# 连线延时(net delay)---驱动引脚(drive pin)和扇出(fanout)之间的连接# 单元延时(cell delay)---输入引脚(input pin)和输出引脚(output pin)之间的连接延时计算就是计算每条时序弧的值，可能是单元延时也可能是连线延时。
通过累计这些延时可以计算时序路径(timing delay)的上升延时(rise delay)或下降延时(fall delay)。
正函数时序弧(positive unate timing arc)：将上升延时和上升延时相加，下降延时和下降延时相加。
例如一个AND门单元延时和连线延时。
负函数时序弧(negative unate timing arc)：将新得到的上升延时和原来的下降延时相加，而新得到的下降延时和原来的上升延时相加。
例如NAND门。
非函数时序弧(non-unate timing arc)：将原来的延时和新得到的最差情况延时(worst-case delay)相加。
非函数时序弧出现在不能从输入量的变化预测输出端逻辑值变化的地方，例如XOR门。
下图展示了一个电路逻辑网络是如何转化成一张时序图的：非线性延时模型(nonlinear delay model)：非线性模型是供应商以查表(lookup table)形式在工艺库中提供的延时信息，它和时序分析计算有着紧密的联系。
总的延时包含了单元延时和连线延时：Dtotal = Dcell + DcDc连线延时。
它有两种计算方法，一是通过operating_conditions中的tree_type属性和wire_load模型；二是在标准延时方程中读入一个SDF文件。
Dcell门自身的延时，典型地是取从输入引脚电压变化到50%到输出引脚电压变化到50%的之间的时间。
