篇一:玻璃幕墙现场淋水检验方法报告

北京奥林匹克公园(B区)国家会议中心配套设施幕墙工程

现场抗渗淋水检测及水槽防渗漏试验方案

一、工程简介

1、工程名称:北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工程B标段

2、建设地点:北京奥林匹克公园(B区，B19，B20地块)

3、工程概况:工程总占地面积约4.15公顷，总建筑面积约26.4万平方米。建筑檐高约60米。

4、施工范围:B、C座塔楼单元式、框架式幕墙，B座屋面玻璃采光顶、铝格栅装饰带等。

二、编制依据

1、北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工1

程B标段施工合同文件及施工组织设计;

2、北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工程B标段幕墙工程施工图纸;

3、北京奥林匹克公园(B区)国家会议中心配套设施项目幕墙专业分包工程B标段土建结构施工图纸;

4、《玻璃幕墙工程质量检验标准》JGJ/T139-2001

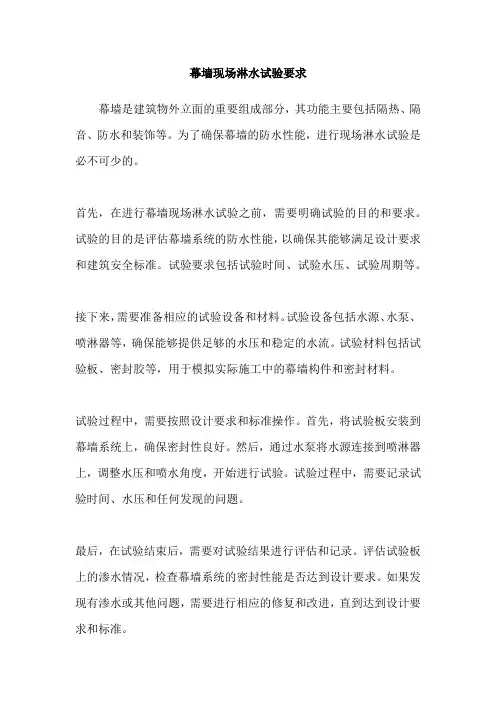

三、现场淋水试验

1、试验目的

在幕墙安装期间定期进行现场淋水试验，为了检查幕墙工程在使用过程中的抗雨水渗漏情况。

2、试验要求

每种外墙系统做3次淋水试验，分别在工程安装到5,，50,和100,时进行。

3、试验部位

根据本工程的实际情况，位置由建筑设计单位指定。选取幕墙上具有代表意义的板块(玻璃、石材、铝板板块)进行试验。

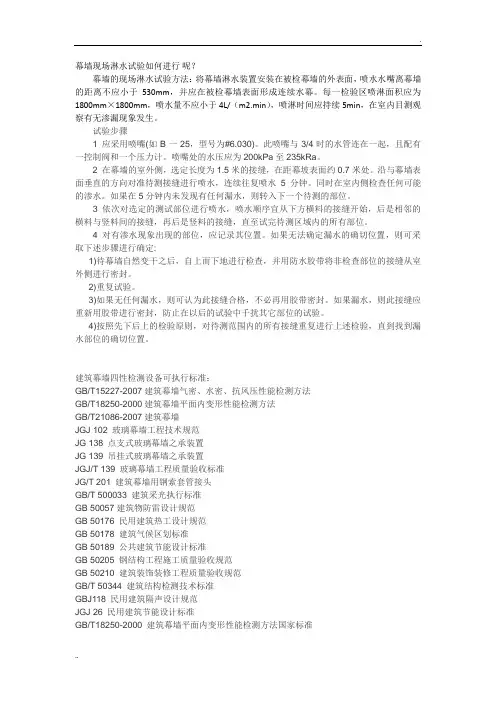

4、淋水试验方法

根据《玻璃幕墙工程质量检验标准》(JGJ/T139-2001)行标的有关幕墙现场淋水检测方法，同时参照《建筑幕墙雨

2

水渗漏性能检测方法》(GB/T15228-94)和三性试验对雨水渗漏实际操作及判断依据等，提出如下现场淋水渗漏检测试验方法:

1)、根据本工程的实际情况，我司建议采用现场的临时消防栓作为现场淋

水试验水源。

2)、将幕墙淋水试验装置(见附图，按检验标准制作)安装在被检幕墙的

外表面处(吊篮上)，每一检验区域喷淋面积1800mm*1800mm,使用4个喷嘴后连接软管,单个喷嘴喷淋直径为1060mm，四个喷嘴喷林面积为3.53m2，淋水总量不小于14L/min,喷嘴垂直于幕墙面,喷嘴到幕墙试件距离不小于530mm。

3)、喷淋装置将水均匀地喷向幕墙试件表面，形成连续水幕，淋水总流量

不小于4L/(?.min)，喷淋时间持续5min，在室内观察有无渗漏现象发生。

4)、喷嘴安装在支架上，框架用撑杆与被测幕墙连接，水管与喷嘴连接并

引至水源。当水压不够时，采用增压泵增压。水流量采用压力表监测。

5、验收方法与排水设施

3

验收时通过目视、手摸等检查手段，在室内检查有无渗漏现象发生。喷淋所产生的积水进行人工清扫至排水沟。

四、水槽防渗漏试验

1、试验目的

在施工中检查渗漏雨水和冷凝水是否能够完全排到室外。

2、试验方法

临时堵住泄水孔并在内部水槽中灌水，检查每一层楼的内部水槽的防渗漏性能。保持15分钟，检查渗水状况。有缺陷的地方整改并重新测试直至无渗漏，测试完成。确保测试完成后除去泄水孔的堵塞物。所有的内部水槽在安装其他遮蔽元件前必须清洁和清理灰尘杂物。

3、试验数量

考虑施工进度，建议每层抽查两根含一个接头。在监理单位专业工程师旁站监督下进行。

附表:幕墙抗渗淋水试验记录

幕墙抗渗淋水试验记录

篇二:幕墙淋水试验方案

潍坊市文化艺术中心二组团

幕墙淋水试验方案

审批:

审核:

4

编制:

中建三局(股份公司)

潍坊

市文化艺术中心项目

2009年5月15日

目录

第一章工程概

况 ................................................................. (2)

第二章试水条

件 ................................................................. (3)

第三章施工准

备 ................................................................. . (3)

第四章施工工

艺 ................................................................. (3)

第五章安全环保措

施 ................................................................. .. (4)

第一章工程概况

1.1.编制依据

1、业主提供的施工合同及其它有关资料，中建三局东

方装饰工程设计有限公司提供的施工图。

2、国家现行有关技术标准、施工验收规范，工程检验

及评定标准中关于幕墙淋水验收要求。现行建筑行业技术标

5

准和建筑施工的有关规程及文件。

3、中华人民共和国、山东省及潍坊市人民政府有关工程管理、市政建设及环境保护等地方性的法规及规定。

4、中建总公司、中国建筑第三工程局等企业标准、有关工法及质量、安全、文明施工的管理规定。

1.2.幕墙工程概况

本工程坐落于北海路与健康东街交汇处，位于政府办公大楼前人民广场南侧。第二组团包括劳动人民文化宫及青少年宫两个单体，我公司所承建的潍坊市文化艺术中心二组团外墙装修幕墙工程，其中包括劳动人民文化宫和青少年宫。本工程为混凝土框架和钢框架两种结构，建筑高度为30.3米，幕墙工程高度28.39米，主要是以隐框玻璃幕墙、金属幕墙、石材幕墙为主，总施工面积约为39800平方米。

1.3.淋水试水概述:

众所周知，幕墙工程暴露于室外，将不同程度地受到各种水的影响，其中受淋雨影响最为常见。虽然幕墙具备防雨水渗漏功能，但是其受施工工艺、材料性能制约，当降雨时，由于雨水的渗透、流动、冲击和积聚，会对一定程度造成幕墙施工不完善部位出现渗漏情况。

幕墙进行淋雨试验的目的是确定幕墙在淋雨条件下，其防止雨水渗透

的能力。

6

第二章试水条件

2.1.淋水过程中，对环境因素要求室内温度达到零摄氏度以上。

2.2.淋水工序之前的工作必须全部完成，且经检查验收合格。
