JDZX电压互感器介绍与说明

分类
1) 一般电压互感器按用途分:测量用和保护用
2)按相数分:单相和三相
3)按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)
4)按绕组个数分:双绕组电压互感器,其低压侧只有一个二次绕组的电压互感
器;三绕组电压互感器,有两个分开的二次绕组的电压互感器;四绕组电压互感器,有三个分开的二次绕组的电压互感器.
5)按一次绕组对地状态分:接地电压互感器,在一次绕组的一端准备直接接地
的单相电压互感器,或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器,一次绕组的各部分,包括接线端子在内,都是按额定绝缘水平对地绝缘的电压互感器.
6)按装置种类分:户内型和户外型
7)按结构形式分:单级式电压互感器,一、二次绕组在同一个铁心柱上，绝缘不
分级的电压互感器；串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，二次绕组与一次绕组的接地端级在同一铁心柱上。

8）按绝缘介质分：干式，浇注，油浸，气体绝缘等！
2)主要作用如下：
1、给重合闸提供必要信号，一条线路两侧重合闸的方式要么是检无压，要么
是检同期，线路PT可以为重合闸提供电压信号。

2、现在部分线路PT时用的电容式电压互感器，可以为载波通信提供信号通
道。

3、目前对一些特殊的供电用户线路提供计量电压。

电容式电压互感器
1、概述
电容式电压互感器（简称CVT）,1970年研制出国产第一台330KVCVT,1980年和1985年研制出第一代和第二代500KVCVT,1990 年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验，在国内开发出一代又一代的CVT新产品，带动了国产CVT的发展。

CVT 最主要的特点是：
——耐电强度高，绝缘裕度大，运行可靠。

——能可靠的阻尼铁磁谐振。

成功采用新型组尼期，严格进行质量控制，确保出厂的每一台CVT均能在从低到高的任何电压下有效阻尼各种频率的铁磁谐振。

——优良的顺变响应特性。

当一次短路后其二次剩余电压能在20MS内降到5%以下，特别适应于快速继电保护。

——具有电网谐波监测的专利技术。

2、应用
电容式电压感器可在高压和超高压电力系统中用于电压和功率测量、电能计量、继电保护、自动控制等方面，并可兼作耦合电容器用于电力线载波通信系统。

如有需求，可提供用于谐波电压测量的内部附件及外部接线端子。

（1）安装运行场所：户外或户内。

（2）海拔：330kv及以下产品不超过2000m。

500kv产品不超过1000m，根据订货要求，可提供直至4000m的高原型产品。

（3）环境温度：-40/+40度，-25/+45度。

由用户在订货时选定（也可选择其他温度类别）。

（4）风速：不超过42m/s。

（5）污秽等级：Ⅰ级污秽（外绝缘爬电比距≥17mm/kv）；Ⅲ级污秽（外绝缘爬电比距≥25mm/kv）；Ⅳ级污秽（外绝缘爬电比距
≥31mm/kv）。

污秽等级由用户在订货时选择。

（6）复冰厚度：不超过10mm。

（7）地震烈度：不超过8度。

根据用户要求，也可提供更高抗震能力的产品。

（8）系统额定频率：50Hz或60Hz有用户在订货是确定。

（9）系统接地条件：中性点有效接地或中性点非有效接地；由用户在订货时确定。

问开口三角形电压互感器发生单相短路时开口电压为什么是100V?
开口三角主要是绝缘检查用的。

开口三角是指电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角，即A相的头和C相的尾不接上，而是引出，C相的尾一般接地，A相的头连接到电压继电器。

正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现100V电压，电压继电器动作，或报警或跳闸。

但是具体为什么是100V?
先解释容量问题：
电压互感器将一次的高电压按比例，变换成一个安全的标准电压（如100V），供给计量仪表、测量仪表、保护和控制装置。

因而变换的精度是非常重要的，研究发现，当电压互感器二次负荷的在额定容量以下时，就能保证铭牌标注的精度，当二次负荷超过额定容量时，就不能保证铭牌标注的精度，因而电压互感器的铭牌上要标注容量，即出现了30VA、50VA、80VA甚至还有几百的容量。

如某JDZX-6(GY)型6KV电压互感器，在负荷不超过20VA时，能满足0.2级精度要求；在负荷不超过30VA时，能满足0.5级精度要求；在负荷不超过50VA 时，能满足1级精度要求；在负荷不超过100VA时，能满足3级精度要求。

在选用时，只要能保证使用精度要求，就应选用小容量的互感器，这样可以节省资金，减少金属材料的使用量，对用户和社会都有好处。

再解释型号含义：（以3-35KV电压互感器为例）

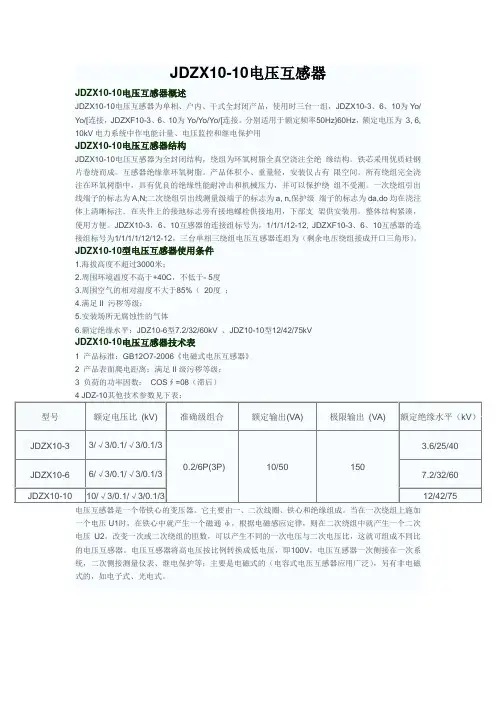

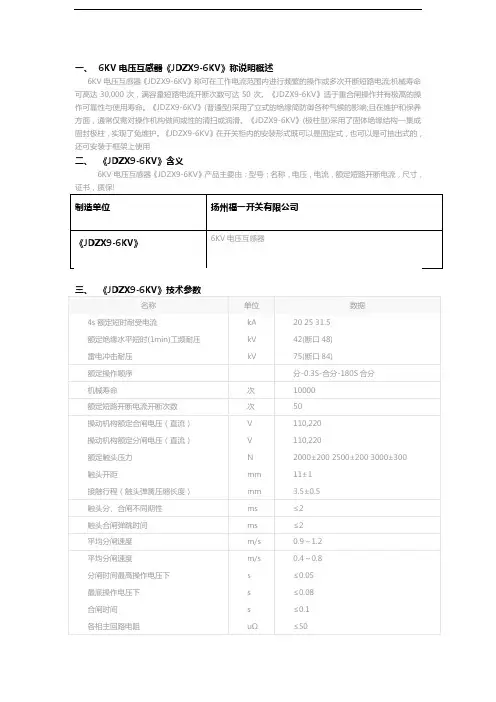

1、JDZX-□-□半封闭、全封闭浇注电压互感器(用于PT柜) J--电压互感器
D--单相
Z--环氧树脂浇注
X--带剩余电压绕组
第一个□--设计序号
第二个□--额定电压（kv）

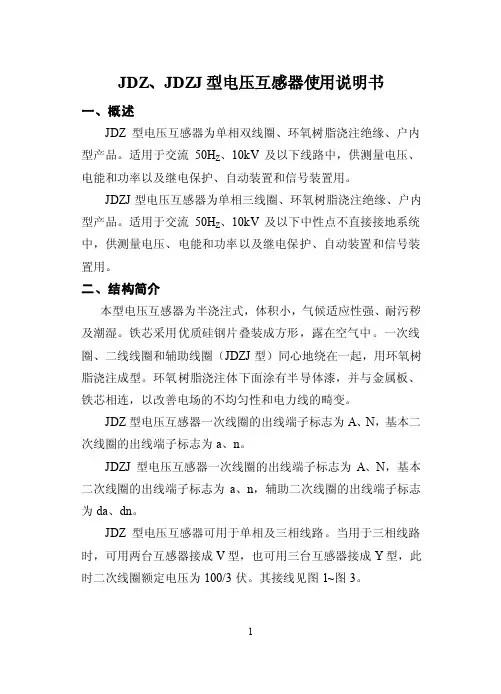

（JDZ用于计量柜)
2、JZW-□户外浇注式电压互感器
J--电压互感器
Z--浇注绝缘
W--户外装置
□--额定电压（kv）
3、JDXN-□-□油浸式电压互感器
J--电压互感器
D--单相
X--带剩余电压绕组
N--不带金属膨胀器
第一个□--设计序号
第二个□--额定电压（kv）
4、JSZW-□三相五柱三绕组电压互感器
J--电压互感器
S--三相
Z--浇注绝缘
W--五柱
□--额定电压（kv）。
