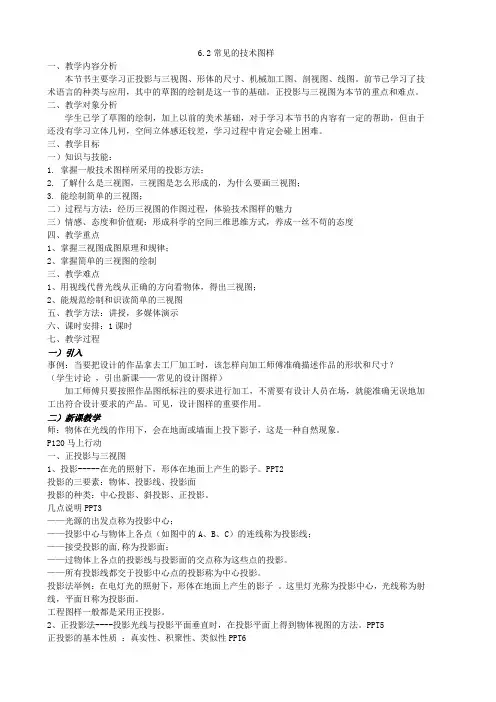

6.2常见的技术图样课件
6.2常见的技术图样一、教学内容分析本节书主要学习正投影与三视图、形体的尺寸、机械加工图、剖视图、线图。
前节已学习了技术语言的种类与应用，其中的草图的绘制是这一节的基础。
正投影与三视图为本节的重点和难点。
二、教学对象分析学生已学了草图的绘制，加上以前的美术基础，对于学习本节书的内容有一定的帮助，但由于还没有学习立体几何，空间立体感还较差，学习过程中肯定会碰上困难。
三、教学目标一）知识与技能：1. 掌握一般技术图样所采用的投影方法；2. 了解什么是三视图，三视图是怎么形成的，为什么要画三视图；3. 能绘制简单的三视图；二）过程与方法：经历三视图的作图过程，体验技术图样的魅力三）情感、态度和价值观：形成科学的空间三维思维方式，养成一丝不苟的态度四、教学重点1、掌握三视图成图原理和规律；2、掌握简单的三视图的绘制三、教学难点1、用视线代替光线从正确的方向看物体，得出三视图；2、能规范绘制和识读简单的三视图五、教学方法：讲授，多媒体演示六、课时安排：1课时七、教学过程一）引入事例：当要把设计的作品拿去工厂加工时，该怎样向加工师傅准确描述作品的形状和尺寸？（学生讨论，引出新课——常见的设计图样）加工师傅只要按照作品图纸标注的要求进行加工，不需要有设计人员在场，就能准确无误地加工出符合设计要求的产品。
可见，设计图样的重要作用。
二）新课教学师：物体在光线的作用下，会在地面或墙面上投下影子，这是一种自然现象。
P120马上行动一、正投影与三视图1、投影-----在光的照射下，形体在地面上产生的影子。
PPT2投影的三要素：物体、投影线、投影面投影的种类：中心投影、斜投影、正投影。
几点说明PPT3——光源的出发点称为投影中心；——投影中心与物体上各点（如图中的A、B、C）的连线称为投影线；——接受投影的面,称为投影面；——过物体上各点的投影线与投影面的交点称为这些点的投影。
——所有投影线都交于投影中心点的投影称为中心投影。
622技术图样-尺寸标注-浙江省台州市书生中学高中通用技术苏教版必修1课件(共36张PPT)
R10 ×R10
⑶ 标注球面半径时，应在符号R前加注 符号S
尺寸标注
寻找错误
错误
正确标注
练一练
例1.[2014.9浙江高考]如图所示的尺寸标注中，错误的 是( A ) A．35的标注
B．2×Φ 25的标注 C．R15的标注
D．70的标注
【解析】垂直方向的尺寸线，尺寸数字写在左侧且字头向左。
练一练
例2. [2013.9浙江高考]如图所示的尺 寸标注中错误的是( D ) A．10的标注 B．20的标注
C．R16的标注 D．R15的标注
练一练
例21.[2014.3浙江高考]如图 所示的尺寸标注中，错误的 是( B ) A．35的标注 B．40的标注 C．65的标注
D．Φ 60的标注
【解析】表示直径的尺寸要加Φ。
尺寸标注的基本要求
a.正确，尺寸注写必须符合国家标准 b.完整，齐全，不遗漏，不重复 c.清晰，整齐，清晰，便于读图 d.合理，符合加工要求
尺寸要素
完整的尺寸标注应该包括三要素：
a.尺寸界线。
用细实线绘制，并由图形的
轮廓线、轴线对称中心线处
引出。
尺寸线
b.尺寸线。
尺寸界线
用细实线绘制，一般用实心
练一练
例19.[2011.3浙江高考]如 图所示是李刚绘制的图样， 图中尺寸标注不正确的地方 共有( C ) A．2处 B．3处 C．4处 D．5处
练一练
例14.[2016.3浙江高考]如图所示的尺寸标注中，不正确的 标注共有( C )
A．1处
B．2处
C．3处
D．4处
【解析】尺寸标注18应在尺寸线上方；30的尺寸标注在尺寸线右上方，字头朝上； 3×R15的标注应为3×Φ15。
⑶ 标注球面半径时，应在符号R前加注 符号S
尺寸标注
寻找错误
错误
正确标注
练一练
例1.[2014.9浙江高考]如图所示的尺寸标注中，错误的 是( A ) A．35的标注
B．2×Φ 25的标注 C．R15的标注
D．70的标注
【解析】垂直方向的尺寸线，尺寸数字写在左侧且字头向左。
练一练
例2. [2013.9浙江高考]如图所示的尺 寸标注中错误的是( D ) A．10的标注 B．20的标注
C．R16的标注 D．R15的标注
练一练
例21.[2014.3浙江高考]如图 所示的尺寸标注中，错误的 是( B ) A．35的标注 B．40的标注 C．65的标注
D．Φ 60的标注
【解析】表示直径的尺寸要加Φ。
尺寸标注的基本要求
a.正确，尺寸注写必须符合国家标准 b.完整，齐全，不遗漏，不重复 c.清晰，整齐，清晰，便于读图 d.合理，符合加工要求
尺寸要素
完整的尺寸标注应该包括三要素：
a.尺寸界线。
用细实线绘制，并由图形的
轮廓线、轴线对称中心线处
引出。
尺寸线
b.尺寸线。
尺寸界线
用细实线绘制，一般用实心
练一练
例19.[2011.3浙江高考]如 图所示是李刚绘制的图样， 图中尺寸标注不正确的地方 共有( C ) A．2处 B．3处 C．4处 D．5处
练一练
例14.[2016.3浙江高考]如图所示的尺寸标注中，不正确的 标注共有( C )
A．1处
B．2处
C．3处
D．4处
【解析】尺寸标注18应在尺寸线上方；30的尺寸标注在尺寸线右上方，字头朝上； 3×R15的标注应为3×Φ15。
高中通用技术--常见的技术图样.ppt
16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2020/11/192020/11/19November 19, 2020
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2020/11/192020/11/192020/11/192020/11/19
If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
。2020年11月19日星期四2020/11/192020/11/192020/11/19
15、会当凌绝顶，一览众山小。2020年11月2020/11/192020/11/192020/11/1911/19/2020
谢谢观看
2、单一投影能不能完整的确定物体 的结构形状？（参考下图）
单一正投影不能完全确定物体的形状和大小
二、 三视图
1．三投影面体系
投影面
◆正投影面（简称正 面或V面）
◆水平投影面（简称水 平面或H面）
◆侧投影面（简称侧 面或W面）
投影轴
OX轴 OY轴
OZ轴
V面与H面的交线 H面与W面的交线
V面与W面的交线
常见的技术图样
一、投影的基本知识
1、投影法分类
中心投影法
投影方法斜投影法平行投影法源自正投影法投射中心 物体
投影面
中心投影法
投射线 投影
物体位置改 变，投影大
小也改变
平行投影法
且投 垂射 直线 于互 投相 影平 面行
正投影法
且投 倾射 斜线 于互 投相 影平 面行
高中通用技术--常见的技术图样精品课件
D.当出现在30范围内标注 尺寸时，应按引出标注。 （如下页）
18
20 20
19
小尺寸的标注形式
20
(2)圆、圆弧及球面尺寸的标注 A. 标注圆的直径时，应在尺寸数字前加注符号“Ø ”； 标注圆弧的半径时，应在尺寸数字前加注符号“R ”。
21
B.小圆及小圆弧的标注方法
22
C.球面尺寸的标注（ SØ、SR ）
谢谢大家
30
用细实线绘制，应由图形的轮廓线、轴线或对称中心 线处引出；
也可利用轮廓线、轴线或对称中心线作为尺寸界线。
(2)尺寸线（包括箭头）
用细实线绘制，其两个终端绘有箭头，箭头应指 到尺寸界线；
尺寸线不能用其他图线代替，也不得与其他图线 重合或在其延长线上。
16
(3)尺寸数字（包括符号） 用阿拉伯数字表示。数字不可被任何图线通过，
Z
V
z
X
左视
x
O
Y
主视
0
y
y
11
4.三视图的投影规律：
长对正 高平齐 宽相等
长对正
高平齐 宽相等
12
5. 位置关系：
上 左
下 后 左
上 右后 前
下
右
前
• 主视图反映：上、下 、左、右 • 俯视图反映：前、后 、左、右 • 左视图反映：上、下 、前、后
13
三、形体的尺寸标注
1、基本规则
(1)机件的真实大小应以图样上所注的尺寸数值为依据， 与图形的大小及绘图的准确度无关；
V面与W面的交线
V X
Z
o
W
H
Y
三个投影面 互相垂直
9
2. 三视图的形成过程:
18
20 20
19
小尺寸的标注形式
20
(2)圆、圆弧及球面尺寸的标注 A. 标注圆的直径时，应在尺寸数字前加注符号“Ø ”； 标注圆弧的半径时，应在尺寸数字前加注符号“R ”。
21
B.小圆及小圆弧的标注方法
22
C.球面尺寸的标注（ SØ、SR ）
谢谢大家
30
用细实线绘制，应由图形的轮廓线、轴线或对称中心 线处引出；
也可利用轮廓线、轴线或对称中心线作为尺寸界线。
(2)尺寸线（包括箭头）
用细实线绘制，其两个终端绘有箭头，箭头应指 到尺寸界线；
尺寸线不能用其他图线代替，也不得与其他图线 重合或在其延长线上。
16
(3)尺寸数字（包括符号） 用阿拉伯数字表示。数字不可被任何图线通过，
Z
V
z
X
左视
x
O
Y
主视
0
y
y
11
4.三视图的投影规律：
长对正 高平齐 宽相等
长对正
高平齐 宽相等
12
5. 位置关系：
上 左
下 后 左
上 右后 前
下
右
前
• 主视图反映：上、下 、左、右 • 俯视图反映：前、后 、左、右 • 左视图反映：上、下 、前、后
13
三、形体的尺寸标注
1、基本规则
(1)机件的真实大小应以图样上所注的尺寸数值为依据， 与图形的大小及绘图的准确度无关；
V面与W面的交线
V X
Z
o
W
H
Y
三个投影面 互相垂直
9
2. 三视图的形成过程:
6.2 常见的技术图样 正投影与三视图 教学课件-2020-2021学年高一通用技术苏教版必修1
能！只要他虚心学习，一丝不苟， 思虑全面就一定能无愧于“天才绘 图员”的美誉。小吉姆能行，那么 在座的你们呢。。。
投影知识
投影是一种常见的自然现象，物体被光照射后会留下影子。 影子的形状与物体存在着一一对应的关系，我们可以通过研究 投影间接地了解物体的形状。
投影知识
正投影法
物体 投影
投射线 投影面
实用的正规图纸
提出要求
与使用图纸相比，目前我们所绘制的三视图 还存在着一些不足，例如它所表达的物体实际尺 寸到底有多大？对于被外形遮挡的物体内部形状， 表达的还不够清晰。这些缺陷我们会在后面的章 节“尺寸标注”和“剖视图”中学习解决。
同学们，掌握绘图技能固然重要，可以用 它展示你的设计才干，靠它获得稳定的收入， 甚至实现远大的报复。但更重要的是，在你不 断熟练掌握这项技能的时候，一定要做到以下 要求：虚心的态度、缜密的思维、严谨的作风、 一丝不苟的追求和吃苦耐劳的精神。
4.做辅助线：在投影轴第四相限，画45°斜线。
5.画主视图：依据给定长、高尺寸或直接测绘， 画出主视图封闭图形。
6.画俯视图：遵循主俯长对正、依据给定或测绘的宽度尺寸，画出 俯视图封闭图形。
7.画左视图：遵循主左高平齐，辅佐宽相等关系，把俯视图中的宽度通过45°辅助线 反映到左视图中。
8.检查描深：综合考虑物体结构组成进行检查，最后进行线型加深。 9.去除辅助线：擦除坐标轴等辅助线，显现三视图。
3、三视图： 主视图、俯视图、左视图的统称。
5、三视图投影规律： 主、俯长对正；主、左高平齐；俯、左宽相等。
6、三视图绘制： 选好投影方向，确定好主视图，依据三视图投影规律和 特性，进行绘制。
同学们，通过本节课的学习，你们 学会如何绘制简单的三视图了吗？
投影知识
投影是一种常见的自然现象，物体被光照射后会留下影子。 影子的形状与物体存在着一一对应的关系，我们可以通过研究 投影间接地了解物体的形状。
投影知识
正投影法
物体 投影
投射线 投影面
实用的正规图纸
提出要求
与使用图纸相比，目前我们所绘制的三视图 还存在着一些不足，例如它所表达的物体实际尺 寸到底有多大？对于被外形遮挡的物体内部形状， 表达的还不够清晰。这些缺陷我们会在后面的章 节“尺寸标注”和“剖视图”中学习解决。
同学们，掌握绘图技能固然重要，可以用 它展示你的设计才干，靠它获得稳定的收入， 甚至实现远大的报复。但更重要的是，在你不 断熟练掌握这项技能的时候，一定要做到以下 要求：虚心的态度、缜密的思维、严谨的作风、 一丝不苟的追求和吃苦耐劳的精神。
4.做辅助线：在投影轴第四相限，画45°斜线。
5.画主视图：依据给定长、高尺寸或直接测绘， 画出主视图封闭图形。
6.画俯视图：遵循主俯长对正、依据给定或测绘的宽度尺寸，画出 俯视图封闭图形。
7.画左视图：遵循主左高平齐，辅佐宽相等关系，把俯视图中的宽度通过45°辅助线 反映到左视图中。
8.检查描深：综合考虑物体结构组成进行检查，最后进行线型加深。 9.去除辅助线：擦除坐标轴等辅助线，显现三视图。
3、三视图： 主视图、俯视图、左视图的统称。
5、三视图投影规律： 主、俯长对正；主、左高平齐；俯、左宽相等。
6、三视图绘制： 选好投影方向，确定好主视图，依据三视图投影规律和 特性，进行绘制。
同学们，通过本节课的学习，你们 学会如何绘制简单的三视图了吗？
陕西省南郑中学高中通用技术必修一课件：6常见技术图样(共41张PPT)
S10
号前加注符号S。
3、机械加工图
（1）定义：是以三视图的形式来表达机械加工方法 的一种技术图样。 三视图及其尺寸标注
（2）组成： 必要的其他视图 标题栏和文字说明
五、剖视图
• 隐藏在表层后面、内部、下面的结构为不可见结构， 可以采用虚线表达这类结构。但在机械加工图中，更 多地采用剖视图。
正确：要符合国家标准的有关规定。 完整：要标注制造零（构）件所需要的全
部尺寸，不遗漏，不重复。 清晰：尺寸布置要整齐、清晰，便于阅读。 合理：尺寸注写方式符合加工要求。
二、标注尺寸的基本规则：
⒈ 尺寸数值为零（构）件的真实大小，与 绘图比例及绘图的准确度无关。 ⒉ 以毫米为单位，如采用其它单位时，则 必须注明单位名称。 ⒊ 图中所注尺寸为零（构）件完工后的尺寸。 ⒋ 每个尺寸一般只标注一次，并应标注在
最能清晰地反映该结构特征的投影图上。
三、尺寸三要素（尺寸界线、尺寸线、尺寸数字）
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
⒉ 尺寸线
尺寸界线 尺寸线
⒊ 尺寸数字 ⑴ 一般应标注在尺寸线的上方
水平方向字头向上，垂直方向字头向左。
89
89
89
89
(2) 尺寸数字不可被任何 图线所通过，否则必须将 该图线断开。
6.2 常见的技术图样
投影
投影：在光的照射下，形体在地面上产生的 影子。
成影现象
• 手影现象
一、投影
１、种类 中心投影 平行投影
斜投影
一、投影
正投影
一、投影
正投影的基本性质
真实性 积聚性
类似性
一个方向的投影能不能完整地表达物体的形状和大小 ，能 不能区分不同的物体？
常见的技术图样 课件-2023-2024学年高中通用技术苏教版(2019)必修《技术与设计1》
电子电路图
在识概念读：电是路指图用的图过形符程号中和，线首段先组，成
的电子工程用的略图，包括电路原
A
C
归纳：双面正投影也不能完全确定物体的结构形状
A
C
结论：要确定物体的结构形状，需要采用多面正投影。
思考：
2.数学上，空间点的位置可以用什么方法表示?
数学上可用坐标轴来反映空间点的位置。
3.空间物体的大小又可以怎样描述?
空间物体的大小可以用空间坐标系表示。
三投影面体系
1、投影面
正面投影面V 水平投影面H 侧面投影面W
尺寸线的左侧且字头向左。
二、尺寸要素
➢ 整圆或大于半圆的圆弧需要标 注直径加注符号“Φ”。
尺寸界线 尺寸线 尺寸数字
①过圆心 ②不与对称中心线重合 ③箭头指向轮廓线
二、尺寸要素
➢ 半圆或不足半圆的圆弧需要标 注半径加注符号“R”。
尺寸界线 尺寸线 尺寸数字
马上行动：完成三视图中的尺寸标注。
尺寸标注
适用场合：零件的内部或后面等一些不可见的复杂结构。
机械加工图 是根据产品的零件图，按照加工工艺步骤绘制的技术图样，是完成机械加工
的主要依据。 结合剖视图与局部放大
内容包括：三视图、尺寸标注、必要的其他视图、标题栏、文字说明等。
零件图 是表达零件的结构形状、尺寸大小和技术要求的图样，是生产中用
来指导制造和检验该零件的依据。
1. 一组视图 2. 完整的尺 寸标注 3. 技术要求 4. 标题栏
装配图 是表达机器或部件（统称装配体）整体结构的图样。
作用： 表达装配体的 工作原理、零 件之间的装配 关系及各零件 的主要结构形 状。 分为总装配图 和部件装配图。
总结： 1. 阅读标题栏 2. 看零件编号和 明细栏 3. 分析视图 4. 分析工作原理 5. 分析零件间的 装配关系和装配 体结构 6. 分析零件的形 状结构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剖视图一般有两种特征：a 内 部结构的孔、槽的轴线，或物 体的对称面；b 平行于相应的 投影面。
5、线路图
• 电子线路图是指用图形符号和线段组成的电子工程用的略 图。包括电路原理图、接线图和逻辑图。 • 如何识读线路图？(1)认识元器件符号； • (2)清楚元器件的连接方式(3)确定信号流向
案例：形体结构的三视图
2、形体的尺寸标注
1）尺寸标注的基本要求 • 正确、完整、清晰、合理。 • 2）尺寸要素
标注示例
（2）尺寸要素
尺 寸 组 成 的 要 素 尺寸界线用细实线绘制，并应由 尺寸界线 图形的轮廓线、轴线或对称中心 线处引出。也可利用轮廓线、轴 线或对称中心线作尺寸界线。 尺寸线 尺寸线用细实线绘制，不能用其 它图线代替，一般也不得与其它 图线重合或画在其延长线上。
常见的技术图样
一、正投影与三视图
1、投影： -----在光的照射下，形体在地面上产生的影子。
2、正投影法： • ----投影光线与投影平面垂直时，在投影 平面上得到物体视图的方法。
• 中心投影法：用通过固定投影中心的投 影线对物体进行投影的方法。
• 平行投影法：用互相平行的投影线对物体进行 投影的方法。 （平行）斜投影法：投影方向（投影线） 与投影面不垂直。用于绘制立体感的图形。
（平行）正投影法：投影方向（投影线） 垂直于投影面。用于绘制机械、建筑图样。
三视图的形成及其投影规则
(1)
三视图的形成及其投影规则
(2)
三视图的形成及其投影规则
(3)
案例分析
形体结构三视图
画图步骤：
（1）画各轴线、对称中心线 （2）画四棱柱的三视图 （3）画圆柱筒的三视图 （4）按标准加深各图线
图样上所注尺寸表示形体的真实大小 与图样的大小及绘图的准确度无关。
尺寸数字
（3）尺寸标注举例
• 标注直径尺寸
• 标注半径尺寸
• 标注形体尺寸
马上行动
• 根据右图所给形 体的主视图、左 视图，分析形体 的结构，标注形 体尺寸。
3、机械加工图
是以三视图的形式来表达机械加工方法 （1）定义： 的一种技术图样。 三视图及其尺寸标注 （2）组成： 必要的其他视图 标题栏和文字说明
4、剖视图
方法剖开物体，将观察者与剖切 面之间的部分移去，将其余部分 向投影面投影所得的图形称为~。
（1）定义：假想采用剖切平面的
（2）剖切面的特征：(1)包含内部结构如孔、槽的轴 线，或物体的对称面； (2)平行于相应的投影面 （3）画剖视图，要注意什么？
4 剖视图
在工件内部不可见的阴影 部分和结构部分，可采用虚线 表达这类结构。但在机械加工 中，更多采用剖视图。
