实验一 常用电子仪器仪表使用 ppt课件
合集下载
最新常用电子仪器使用PPT课件
附录：GS9013(NPN)三极管的参数
附录：GS9013(NPN)三极管的参数
表2.1.2 校核函数信号发生器的频率刻度值
频率值 100Hz 10kHz 100kHz
原始数据
div
ms/div
div
μs/div
div
μs/div
实测值 Hz Hz Hz
3. 晶体管毫伏表练习
交流正弦波测量
用示波器测量信号发生器的输出电压。让信号发生器输出 1KHz、1V有效值的正弦电压（用晶体管毫伏表测出），然后 用示波器测量其幅值，将结果记入表2.1.3中。
检查所发电位器中心头的功能。 查看电解电容器上的规格和极性标记，并用万
用表测出任意二个电容器的容量值 。 用万用表判别二极管的阳极和阴极。
5. 常用电子元件测试
电阻器、电容器的一般表示方法
电阻器R、电位器RP（或 W）：
101=100Ω 104=100000Ω=100KΩ
4K7=4.7KΩ 100=100Ω 10K=10KΩ
固定电容器的容许误差分为九级。
标称值
参见电阻器的标称值。
工作电压
按技术指标规定的温度长期工作时，电容器两端所能承受的最大安全工 作直流电压。纸介质和瓷介质电容器的工作电压可从几十伏到几万伏； 电解电容器的工作电压从几伏到上千伏。
电容温度系数
温度、湿度和压力等对电容器的容量都会产生影响。一般温度的影响最 大，常用电容器的电容温度系数表示。
原始数据 实测值
div V / d i v
V
div
ms/div Hz
div
μs/div
μs
div
μs/div
μs
注：原始数据系指从仪器刻度上直接读取的数据，未加 任何处理。如表中V／div，div。
最新实验一常用电子仪器PPT课件
例如万用表测直流电压5伏时,各档的误差为0.8%， 绝对误差 20χ0.8%=0.16V
200χ0.8%=1.6V 相对误差 0.16/5 χ100% =3.2%
1.6/5χ100% =32% 由此可见,档位值高,误差增大,因此为了提高测量精度,必须选择
合适的量程。
(三). TDS1001B数字存储示波器
M．“扫描/计数”按钮：可选择多种扫描方式和外测 频方式。
DF1641型函数信号发生器
N．函数输出波形选择按钮：可选择正弦波、三角波、 脉冲波输出。
O．函数信号输出幅度衰减开关（ATT）： “20dB”“40dB”键均不按下，输出信号不经衰减，直接 输出到插座口。“20dB”“40dB”键分别按下，则可选择 20dB或40dB衰减。
注意：
(1) 严禁在测量电容时或电容未移开“Cx”插座，同时在“V Hz”端输入 电压或电流信号。
(2) 每次测试，必须按一次“REL”键清零，才能保证测量准确度。
(3) 电容挡仅有自动量程方式。
数字万用表的使用
七．频率测量 (1) 将表笔或屏蔽电缆接入“COM”、“V Hz”输入端。 (2) 将功能开关转至“Hz”挡，将表笔或电缆跨接在信号源或被测
器显示“OL”；
(5) 完整的二极管测试包括正反向测量，如果测试结果与上述不符，说明二
极管是坏的。
注意：请勿在二极管挡输入电压。
数字万用表的使用
十．通断测试 (1) 将黑表笔插入“COM”插孔，红表笔插入“V Hz”插孔。 (2) 将功能开关转至“蜂鸣器”挡。 (3) 将表笔连接到待测线路的两点，如果电阻值低于50 ，则内置蜂鸣器发声。
数字万用表的使用
四．交流电流测量 (1) 将黑表笔插入“COM”插孔，红表

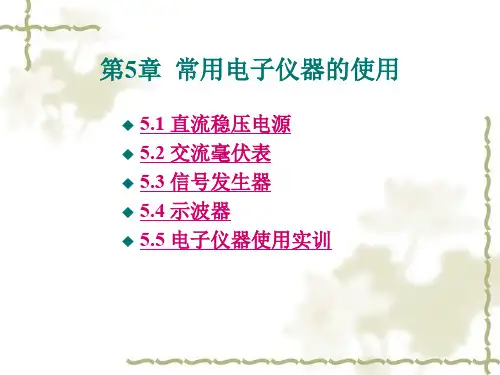

第5章 常用电子仪器的使用.ppt
5.1.1直流稳压电源的基本结构
直流稳压电源5-1一般按其电路结构分有串联型直流稳压电源和开关型直 流稳压电源两种。
下一页 返回
5.1 直流稳压电源
串联型直流稳压电源结构简单，稳压效果好，纹波电压小，所以一般实 验室的直流稳压电源以串联型为主。开关型直流稳压电源效率高，体积 小，但电路结构复杂且纹波电压大，一般应用在仪器设备或电器中。
上一页 下一页 返回
5.2 交流毫伏表
这样就解决了放大器增益与带宽的矛盾。同时，由于中频放大器的带通 滤波器可以做得很窄，从而有可能在高增益条件下，大大削弱内部噪声 的影响，外差式电压表具有非常高的灵敏度(V级)和选择性，目前常用 的高频微伏表、选频电平表以及测量接收机都属于这一类型。
5.2.2 TC2290A型交流毫伏表的操作方法
虽然电压量值可以用峰值、有效值和平均值表征，但基于功率的概念，国际上一 直以有效值作为交流电压的表征量。例如电压表，除特殊情况外，几乎都按正弦
波的有效值来定度。当用以正弦波的有效值定度的交流电压表测量电压时，如果
核测电压是正弦波，那么由表5-1很容易从电压表读数即有效值得知它的峰值和
平均值；如果被测电压是非正弦波，那就须根据电压表读数和电压表所采用的检
变压器：将交流电变换成较小的电压等级输出同时将直流稳压电源的输 出直流与交流电源隔离，这样使用直流稳压电源时没有触电的隐患。
整流电路：是将工频50Hz交流电转换为脉动直流电。常用的整流电路有 半波、全波、桥式整流电路。
滤波电路：将脉动直流中的交流成分滤除。在直流稳压电源中，由于输 出电流在一定范围内变化，所以常见的滤波电路为LC复式或∏型滤波。
研究信号随时间变化的测试称为时域测试或时域分析示波器是时域分析的最典型仪器在调试电子电路维修仪器设备的工作中常常在工作台上放一台示波器可随时检测电路有关节点的信号波形各相关波形的时间相位幅度关系是否正确有无波形失真干扰或信号消失等情况
直流稳压电源5-1一般按其电路结构分有串联型直流稳压电源和开关型直 流稳压电源两种。
下一页 返回
5.1 直流稳压电源
串联型直流稳压电源结构简单，稳压效果好，纹波电压小，所以一般实 验室的直流稳压电源以串联型为主。开关型直流稳压电源效率高，体积 小，但电路结构复杂且纹波电压大，一般应用在仪器设备或电器中。
上一页 下一页 返回
5.2 交流毫伏表
这样就解决了放大器增益与带宽的矛盾。同时，由于中频放大器的带通 滤波器可以做得很窄，从而有可能在高增益条件下，大大削弱内部噪声 的影响，外差式电压表具有非常高的灵敏度(V级)和选择性，目前常用 的高频微伏表、选频电平表以及测量接收机都属于这一类型。
5.2.2 TC2290A型交流毫伏表的操作方法
虽然电压量值可以用峰值、有效值和平均值表征，但基于功率的概念，国际上一 直以有效值作为交流电压的表征量。例如电压表，除特殊情况外，几乎都按正弦
波的有效值来定度。当用以正弦波的有效值定度的交流电压表测量电压时，如果
核测电压是正弦波，那么由表5-1很容易从电压表读数即有效值得知它的峰值和
平均值；如果被测电压是非正弦波，那就须根据电压表读数和电压表所采用的检
变压器：将交流电变换成较小的电压等级输出同时将直流稳压电源的输 出直流与交流电源隔离，这样使用直流稳压电源时没有触电的隐患。
整流电路：是将工频50Hz交流电转换为脉动直流电。常用的整流电路有 半波、全波、桥式整流电路。
滤波电路：将脉动直流中的交流成分滤除。在直流稳压电源中，由于输 出电流在一定范围内变化，所以常见的滤波电路为LC复式或∏型滤波。
研究信号随时间变化的测试称为时域测试或时域分析示波器是时域分析的最典型仪器在调试电子电路维修仪器设备的工作中常常在工作台上放一台示波器可随时检测电路有关节点的信号波形各相关波形的时间相位幅度关系是否正确有无波形失真干扰或信号消失等情况
实验1常用电子仪器的使用24页PPT
实验1常用电子仪器的使用
1、 舟 遥 遥 以 轻飏， 风飘飘 而吹衣 。 2、 秋 菊 有 佳 色，裛 露掇其 英。 3、 日 月 掷 人 去，有 志不获 骋。 4、 未 言 心 相 醉，不 再接杯 酒。 5、 黄 发 垂 髫 ，并怡 然自乐 。
实验一 常用电子仪器的使用
实验一 常用电子仪器的使用
示波器是一种用途很广的电子测量仪器，它既能直接显 示电信号的波形，又能对电信号进行各种参数的测量。 现着重指出下列几点：
1）、寻找扫描光迹 将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式
置“GND”，开机预热后，若在显示屏上不出现光点和扫 描基线，可按下列操作去找到扫描线：①适当调节亮度 旋钮。②触发方式开关置“自动”。③适当调节垂直 （）、水平（）“位移”旋钮，使扫描光迹位于屏幕中 央。（若示波器设有“寻迹”按键，可按下“寻迹”按 键，判断光迹偏移基线的方向。） 2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、 “Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双 踪显示方式。“交替”显示一般适宜于输入信号频率较 高时使用。“断续”显示一般适宜于输入信号频率较底 时使用。
实验一 常用电子仪器的使用
三、实验设备与器件 1、 函数信号发生器 2、 双踪示波器 3、 交流毫伏表
实验一 常用电子仪器的使用
四、实验内容
1、用机内校正信号对示波器进行自检。
1) 扫描基线调节
将示波器的显示方式开关置于“单踪”显示 （Y1或Y2），输入耦合方式开关置“GND”，触 发方式开关置于“自动”。开启电源开关后，调 节“辉度”、“聚焦”、“辅助聚焦”等旋钮， 使荧光屏上显示一条细而且亮度适中的扫描基线。 然后调节“X轴位移”（）和“Y轴位移”( )旋 钮，使扫描线位于屏幕中央，并且能上下左右移 动自如。
1、 舟 遥 遥 以 轻飏， 风飘飘 而吹衣 。 2、 秋 菊 有 佳 色，裛 露掇其 英。 3、 日 月 掷 人 去，有 志不获 骋。 4、 未 言 心 相 醉，不 再接杯 酒。 5、 黄 发 垂 髫 ，并怡 然自乐 。
实验一 常用电子仪器的使用
实验一 常用电子仪器的使用
示波器是一种用途很广的电子测量仪器，它既能直接显 示电信号的波形，又能对电信号进行各种参数的测量。 现着重指出下列几点：
1）、寻找扫描光迹 将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式
置“GND”，开机预热后，若在显示屏上不出现光点和扫 描基线，可按下列操作去找到扫描线：①适当调节亮度 旋钮。②触发方式开关置“自动”。③适当调节垂直 （）、水平（）“位移”旋钮，使扫描光迹位于屏幕中 央。（若示波器设有“寻迹”按键，可按下“寻迹”按 键，判断光迹偏移基线的方向。） 2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、 “Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双 踪显示方式。“交替”显示一般适宜于输入信号频率较 高时使用。“断续”显示一般适宜于输入信号频率较底 时使用。
实验一 常用电子仪器的使用
三、实验设备与器件 1、 函数信号发生器 2、 双踪示波器 3、 交流毫伏表
实验一 常用电子仪器的使用
四、实验内容
1、用机内校正信号对示波器进行自检。
1) 扫描基线调节
将示波器的显示方式开关置于“单踪”显示 （Y1或Y2），输入耦合方式开关置“GND”，触 发方式开关置于“自动”。开启电源开关后，调 节“辉度”、“聚焦”、“辅助聚焦”等旋钮， 使荧光屏上显示一条细而且亮度适中的扫描基线。 然后调节“X轴位移”（）和“Y轴位移”( )旋 钮，使扫描线位于屏幕中央，并且能上下左右移 动自如。
模拟电子技术实验课件1、常用电子仪器的使用
04
1. 连接信号源和频谱分析仪 。
2. 选择合适的频率范围和分 辨率带宽。
3. 观察频谱图，测量参数值 。
4. 分析信号质量，判断是否 符合要求。
04 实验操作与注意事项
实验操作流程
01
02
03
04
实验前准备
确保实验室环境安全，检查实 验设备和工具是否完好。
仪器使用
按照实验要求选择合适的电子 仪器，如示波器、信号发生器
01
02
03
04
1. 选择合适的信号类型 和频率。
2. 调整信号幅度和偏置 参数。
3. 输出信号至所需设备。
4. 观察信号质量，调整 参数以满足需求。
频谱分析仪的使用方法
频谱分析仪的种类
模拟频谱分析仪、数字频谱分析仪、实时频谱分析仪等。
测量参数
频率、幅度、相位等。
频谱分析仪的使用方法
01
02
03
在实际生产和科学研究中，需要使用各种电子仪器进行测量和测试，因此掌握常用 电子仪器的使用方法对于电子工程师和技术人员来说是必备的基本技能。
本实验课件将介绍常用电子仪器的使用方法和电子测量技术的基本原理，通过实验 操作和数据处理，培养学员的实验操作能力和数据处理能力。
02 常用电子仪器介绍
万用表
01
实验原理理解
通过实验操作，学生加深了对示波器、信号发生 器、万用表等常用电子仪器的工作原理和使用方 法的理解，能够更好地将这些理论知识应用到实 践中。
团队协作能力培养
实验以小组为单位进行，学生在实验过程中需要 相互协作、共同完成实验任务。通过这种方式， 学生的团队协作能力得到了有效提升。
思考题
示波器的使用注意事项是什么？
实验一常用电子仪器的使用PPT课件
示波器实验结果与分析
总结词
观察和测量信号波形
详细描述
通过实验，我们学会了如何使用示波器观察和测量信号波形。在实验过程中，我们了解 了示波器的基本原理、面板操作以及测量方法。同时，我们还学会了如何调整示波器的 参数以获得清晰的信号波形，并使用示波器进行信号的频率、幅度和周期等参数的测量。
信号发生器实验结果与分析
培养实验操作能力和安 全意识
实验要求
01
02
03
04
了解实验所需电子仪器的种类 和规格
掌握实验操作步骤和注意事项
正确记录实验数据和结果
分析实验误差和改进实验方法
02 常用电子仪器介绍
CHAPTER
万用表
01
02
03
功能描述
万用表是一种多功能的电 子测量仪器，可以测量电 压、电流、电阻等电学参 数。
详细描述
在使用频谱分析仪之前，需要先选择合适的频率范围和分辨率带宽。在测量信 号时，应将信号源接入频谱分析仪的输入端，并调整信号幅度和频率参数。同 时，应避免在有雷电或高压线附近使用频谱分析仪。
04 实验结果与分析
CHAPTER
万用表实验结果与分析
总结词
准确测量电压、电流和电阻
详细描述
通过实验，我们学会了如何使用万用表准确测量电路中的电压、电流和电阻。在实验过程中，我们需 要注意万用表的量程选择以及正确接线，以确保测量结果的准确性。同时，我们还了解了万用表的基 本原理和工作方式。
使用方法
首先选择合适的量程，然 后将红黑表笔分别接入待 测电路或元件两端。
注意事项
使用前应检查表笔是否完 好，量程是否选择正确， 避免测量时烧坏仪表。
示波器
功能描述
第1章 常用电子仪器的使用 课件(共70张PPT)-《电子技术基础与技能实训》同步教学(电子工业版)
有效值/V
周期/ms
频率/J
步骤4：结束仿真
05/必备知识-正弦交流电
05/必备知识-示波器结构和原理
05/必备知识-示波器的分类
05/必备知识-示波器使用的技术指标
05/必备知识-示波器的使用注意事项
06/任务拓展
PART THREE
3 音频信号发生器的使用
01/任务目标
02/原理图
04/任务步骤
1
2
3
4
步骤1：选择仿真器件
步骤1：选择仿真器件
步骤2：搭建仿真电路
步骤3：电路仿真-信号发生器的设置
步骤3：电路仿真-周期和频率的测试
正弦波信号 频率
100Hz 200Hz 1kHz 10kHz 100kHz
示波器读值 周期/ms
计算值 频率/Hz
步骤3：电路仿真-峰峰值的测试
正弦波电压幅值
5mV 100mV 500mV
1V 5V 10V
示波器读值 峰峰值
计算值 有效值
步骤4：结束仿真
05/必备知识-音频信号发生器
05/必备知识-音频信号发生器的组成
05/必备知识-音频信号发生器的技术指标
内容
性能指标
频率范围
一般为1Hz～20kHz（已延伸到1MHz），且均匀连续可调
PART FOUR
01/任务目标
02/原理图
04/任务步骤
1
2
3
4
步骤1：选择仿真器件
步骤1：选择仿真器件
步骤1：选择仿真器件
步骤1：选择仿真器件
步骤2：搭建仿真电路
步骤3：电路仿真-毫伏表测试
步骤3：电路仿真-波形观察
步骤4：结束仿真
《常用电子仪器使用》课件
选择波形和频率
根据需要测试的设备和测试目的，选择合适的波形和频率 。可以通过调节面板上的旋钮或按键来实现。
启动和停止信号发生器
按下信号发生器的启动按钮，开始产生信号；按下停止按 钮，停止产生信号。
信号发生器在电路测试和调试中的应用
01
测试电路性能
使用信号发生器可以产生各种波形信号，以便对电路的性能进行测试和
万用表的使用方法
总结词
掌握万用表的使用方法
详细描述
在使用万用表之前，需要先选择合适的量程，并根据被测电路的性质选择合适的测量方 式（如直流测量或交流测量）。在测量时，应将万用表的红笔接被测电路的正极，黑笔 接负极。对于电压、电流的测量，应保证表笔与被测电路的良好接触，避免产生误差。
在测量电阻时，应先进行欧姆调零，以保证测量精度。
万用表在电子制作和维修中的应用
要点一
总结词
要点二
详细描述
了解万用表在电子制作和维修中的具体应用
在电子制作和维修中，万用表主要用于检测电路中的电压 、电流和电阻等参数，以便对电路的工作状态进行评估。 例如，在维修家电时，可以使用万用表检测电路板上的元 件是否正常工作；在制作电子作品时，可以使用万用表检 测电路的连接是否良好，以及元件的参数是否符合要求。 此外，万用表还可以用于调试电路、排除故障等。
信号发生器的功能
信号发生器主要用于产生各种波形信号，如正弦波、方波、 三角波等，以便进行各种电子设备和系统的测试、调试和校 准。
信号发生器的使用方法
连接电源和输出线
将信号发生器的电源线连接到合适的电源，并确保电源电 压在规定范围内。同时，将输出线连接到需要测试的设备 或测试点。
调节幅度和偏置
根据需要测试的设备和测试目的，调节信号发生器的幅度 和偏置参数。幅度和偏置参数的调节也可以通过面板上的 旋钮或按键来实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 常用电子仪器仪表使用
实验一 常用电子仪器仪表使用
实验一 常用电子仪器仪表使用
实验一 常用电子仪器仪表使用
• 三.实验内容与步骤
• 1、用示波器和交流毫伏表测量信号参数
• 调节函数信号发生器有关旋钮，使输出频率 分别为100Hz、1KHz、10KHz、100KHz， 有效值均为1V（交流毫伏表测量值）的正弦 波信号。
实验一 常用电子仪器仪表使用
• 一、实验目的
• 1、学习电子电路实验中常用的电子仪器— —示波器、函数信号发生器、直流稳压电 源、交流毫伏表、频率计等的主要技术指 标、性能及正确使用方法。
• 2、初步掌握用双踪示波器观察正弦信号波 形和读取波形参数的方法
实验一 常用电子仪器仪表使用
1 电源开关
实验一 常用电子仪器仪表使用
• 测量信号源输出电压频率及峰峰值，记入表 1.1。
信号电压频率
示波器测量值
周期（ms）
频率（Hz）
100Hz
信号电压毫伏表读 数（V）
示波器测量值
峰峰值（V）
有效值（V）
1KHz
10KHz
100KHz
• 2、测量两波形间相位差
• (1) 用双踪显示测量两波形间相位差
• ① 按图1.2连接实验电路， 将函数信号发生器 的输出电压调至频率为1KHz，幅值为2V的正弦 波，经RC移相网络获得频率相同但相位不同的两 路信号ui和uR，分别加到双踪示波器的输入端。
表1.3
θ XXT((ddiivv))3600
一周期格数 XT＝
两波形 X轴差距格数
X＝
相位差
实测值
计算值
θ＝
θ＝Leabharlann
