真空断路器工作原理和应用
真空断路器工作原理
真空断路器工作原理真空断路器是一种用于控制和保护电力系统的重要设备，它能够在电路中断时迅速切断电流，从而防止电路故障和火灾等事故的发生。
真空断路器的工作原理是利用真空介质来隔离电路，从而实现快速断开和闭合电路的功能。
本文将详细介绍真空断路器的工作原理，以便更好地理解和应用这一重要设备。
真空断路器是一种利用真空介质来隔离电路的开关设备。
其主要部件包括真空开关管、操作机构、控制电路和外壳等。
真空开关管是真空断路器的核心部件，它由两个电极和一个真空密封的腔室组成。
当电流通过真空开关管时，电子会在电极之间跳跃，从而产生电弧。
而真空腔室的存在可以有效地隔离电弧，从而实现快速断开电路的目的。
操作机构用于控制真空开关管的开合动作，控制电路则用于监测电路状态并对其进行保护。
真空断路器的工作原理可以分为闭合和断开两个阶段。
在闭合阶段，当操作机构收到闭合信号时，它会通过控制电路向真空开关管施加适当的电压和电流，从而使得电子在电极之间形成电弧。
此时，真空腔室会迅速隔离电弧，使得电路闭合。
而在断开阶段，当操作机构收到断开信号时，它会通过控制电路切断对真空开关管的电压和电流供应，从而使得电子在电极之间的电弧迅速熄灭。
此时，真空腔室会再次隔离电弧，使得电路迅速断开。
整个闭合和断开过程都非常迅速，可以在几毫秒内完成，从而保护电路和设备免受损坏。
真空断路器具有许多优点，其中最重要的是其快速断开和闭合电路的能力。
由于真空断路器利用真空介质隔离电路，因此可以在非常短的时间内完成电路的断开和闭合动作，从而保护电路和设备免受损坏。
此外，真空断路器还具有较高的耐压能力和耐热能力，可以在较高的电压和电流下正常工作。
另外，真空断路器还具有较长的使用寿命和较低的维护成本，可以在恶劣的环境下正常工作，因此被广泛应用于电力系统中。
总之，真空断路器是一种利用真空介质来隔离电路的重要设备，其工作原理是利用真空开关管在闭合和断开阶段快速隔离电路，从而实现快速断开和闭合电路的功能。
真空断路器工作原理
真空断路器工作原理
真空断路器是一种电力保护设备，其工作原理是利用真空介质的绝缘性能和电弧灭截能力来实现断开电路的目的。
正常工作状态下，真空断路器的触头处于闭合状态，电流可以顺利通过。
当电路出现过载或短路等异常情况时，会产生大电流，使得触头间的接触点温度升高。
真空断路器的关键部件是真空弧室，当触点间的电弧产生时，通过尖锐的电弧引子在真空弧室内形成电弧束，电弧束的高能量会使电子从阴极发射，形成一个电子云区域。
这个电子云区域会迅速击穿电弧束和电弧残留物，使电弧迅速灭除。
此外，真空断路器还配备了弹簧机构，当电流过载时，触点间的磁场力会压缩弹簧，使触点分离，从而阻断电路。
一旦断开电路，电弧被弹出的弧气冲击，后续的电弧也会因真空弧室中的低压环境而灭除。
真空断路器工作时的关键特点是它的快速断开和电弧灭除能力。
由于真空断路器的电弧灭截性能强，所以可以用于高压和高电流的电路。
此外，真空断路器相比其他断路器，如气体断路器，因为不含硫化氢等有毒、易燃物质，具有更好的环境友好性。

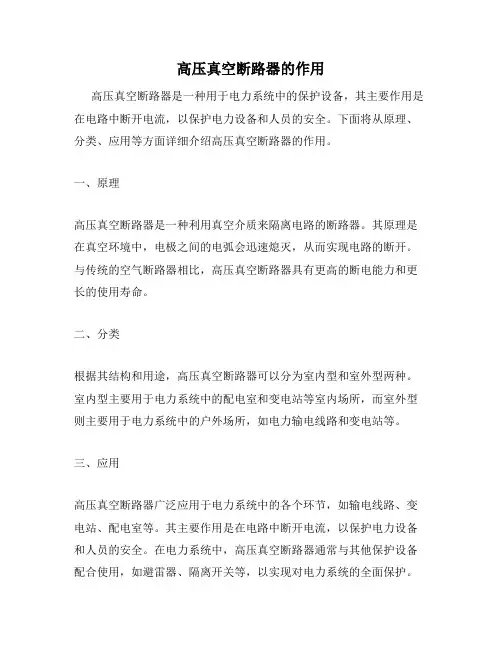

高压真空断路器的作用
高压真空断路器的作用高压真空断路器是一种用于电力系统中的保护设备，其主要作用是在电路中断开电流，以保护电力设备和人员的安全。
下面将从原理、分类、应用等方面详细介绍高压真空断路器的作用。
一、原理高压真空断路器是一种利用真空介质来隔离电路的断路器。
其原理是在真空环境中，电极之间的电弧会迅速熄灭，从而实现电路的断开。
与传统的空气断路器相比，高压真空断路器具有更高的断电能力和更长的使用寿命。
二、分类根据其结构和用途，高压真空断路器可以分为室内型和室外型两种。
室内型主要用于电力系统中的配电室和变电站等室内场所，而室外型则主要用于电力系统中的户外场所，如电力输电线路和变电站等。
三、应用高压真空断路器广泛应用于电力系统中的各个环节，如输电线路、变电站、配电室等。
其主要作用是在电路中断开电流，以保护电力设备和人员的安全。
在电力系统中，高压真空断路器通常与其他保护设备配合使用，如避雷器、隔离开关等，以实现对电力系统的全面保护。
四、优点高压真空断路器具有以下优点：1. 高断电能力：高压真空断路器能够承受高电压和大电流，具有较高的断电能力。
2. 长寿命：高压真空断路器的电极和真空瓶等部件采用特殊材料制造，具有较长的使用寿命。
3. 可靠性高：高压真空断路器采用真空介质，能够有效隔离电路，具有较高的可靠性。
4. 维护方便：高压真空断路器的维护较为简单，只需定期检查和清洁即可。
五、结论高压真空断路器是电力系统中不可或缺的保护设备，其作用是在电路中断开电流，以保护电力设备和人员的安全。
高压真空断路器具有高断电能力、长寿命、可靠性高和维护方便等优点，广泛应用于电力系统中的各个环节。
真空断路器的工作原理
真空断路器的工作原理概述：真空断路器是电力系统中常用的一种高压开关装置。
它使用真空作为绝缘介质来进行电路的切断和闭合操作。
真空断路器的工作原理是通过控制真空断路器内部的真空断口的状态来实现电流的中断和通路的闭合。
工作原理：真空断路器的工作原理可以分为三个主要步骤：真空介质的断开、真空断口间的电弧击穿和电弧的抑制。
1. 真空介质的断开：真空断路器内部有两个金属触头，当真空断路器处于闭合状态时，这两个触头连接在一起，形成一个闭合的电路。
当需要切断电流时，控制系统会发送一个信号，触发设备动作。
真空断路器内部的机械机构会迅速将两个触头分离，从而切断电路。
2. 真空断口间的电弧击穿：在真空断路器触头分离的瞬间，由于电流的存在，触点间会产生一个电弧。
在空气中，电弧会受到空气的电离和冷却作用，因此电弧会很快熄灭。
但在真空中，由于没有气体分子，电弧受到的冷却作用非常有限，电弧将得以维持。
3. 电弧的抑制：为了防止电弧继续存在，真空断路器内部配备了一种特殊的结构，称为电弧室。
电弧室可以提供一个特殊形状的电场，使得电弧无法维持下去，从而迫使电弧在非常短的时间内断开。
通过这种方式，电弧被迅速熄灭，保证了电路的安全。
优点：真空断路器相比传统的空气断路器具有许多优点：1. 高绝缘性能：真空断路器使用真空作为绝缘介质，排除了空气中的气体和微小杂质，使得其具有更高的绝缘性能。
2. 出色的抗干扰能力：由于真空断路器内部没有气氛和杂质，因此其对于电弧的抑制效果更好，可以有效地抵御外部电磁波和其他电力设备的干扰。
3. 高耐久性：真空断路器内部的触点用于操作电流，不存在气体电离和氧化的问题，因此具有更长的使用寿命。
4. 快速的断开速度：真空断路器通过机械机构迅速切断触点，使得电路能够在很短的时间内中断，减少了电弧的持续时间，从而保护其他设备免受电弧的损害。
应用领域：真空断路器广泛应用于各种高压电力系统，包括发电厂、变电站、工厂和输配电网等。
真空断路器工作原理和应用
真空断路器工作原理和应用一、引言真空断路器是一种用于控制和保护电力系统的关键设备，广泛应用于发电厂、变电站和工业用电系统等场所。
本文将详细介绍真空断路器的工作原理和应用，以帮助读者更好地理解和运用这一重要设备。
二、工作原理1. 真空断路器的结构真空断路器由主要组件组成，包括真空瓷瓶、固定触头、活动触头、真空瓶内的真空灭弧室等。
真空瓷瓶起到支撑和固定作用，固定触头和活动触头用于连接和断开电路，真空灭弧室则用于灭弧。
2. 真空断路器的工作过程当真空断路器处于闭合状态时，电流通过真空瓶内的固定触头和活动触头，形成电路闭合。
当需要断开电路时，断路器的控制系统会发送信号，使得活动触头迅速分离，断开电路。
在断开过程中，真空灭弧室内的真空环境起到关键作用，它可以有效地灭弧并防止电弧继续存在。
3. 真空断路器的灭弧原理真空断路器的灭弧原理是利用真空环境的绝缘性质和电子的自由程度。
当电流断开时，真空灭弧室内的真空环境可以有效地阻止电弧的继续存在，并通过电子的自由程度使电弧能量快速消散，从而达到灭弧的目的。
三、应用领域1. 发电厂真空断路器在发电厂中起到保护发电机和变压器的作用。
当发电机或变压器出现故障或过载时，真空断路器可以及时切断电路，保护设备免受损坏。
2. 变电站真空断路器在变电站中用于控制和保护电力系统的各个部分。
例如，当变电站需要对电力进行分配或调整时，真空断路器可以根据需要开关相应的电路。
3. 工业用电系统真空断路器在工业用电系统中广泛应用。
它可以用于控制和保护各种设备，如电动机、变压器、电炉等。
真空断路器的高可靠性和快速断开能力，使其成为工业用电系统的理想选择。
四、真空断路器的优势1. 高可靠性真空断路器采用真空环境进行灭弧，不受外界气体和湿度的影响，具有良好的绝缘性能和稳定的工作性能，从而提高了设备的可靠性。
2. 快速断开能力真空断路器具有快速断开电路的能力，可以在毫秒级的时间内切断电流，从而有效地防止设备损坏和事故发生。
真空断路器的工作原理和主要构造及特点
真空断路器的工作原理和主要构造及特点1.断开电路：当电路需要断开时，断路器触发机构将弹簧张紧，推动触头打开，使电流无法通过断路器。
2.张开真空开断容器：断路器触头打开时，绝缘杆缓慢上升，钢丝绳牵引释放真空开断容器。
3.真空开断：当触头完全张开时，真空开断容器进入真空状态，通过快速开断电路来灭弧。
4.熄弧：在断路时，电流会产生电弧，这时真空作为灭弧介质，使电流在真空状态下停止。
1.断路器箱体：包含所有的断路器组件，提供机械强度和绝缘保护。
2.触头：由导电材料制成，负责断开或接通电路。
3.绝缘杆：位于触头与弹簧机构之间，能够耐受高电压并提供绝缘。
4.弹簧机构：用于张紧触头，实现断开电路的操作。
5.触发机构：根据信号控制弹簧机构，使触头在指定条件下断开或连接电路。
6.真空开断容器：由真空开断触头和熄弧室组成，用于灭弧，并在断路器张开时释放真空。
1.高性能：由于真空断路器不需要绝缘介质，能够承受高电压和大电流，具有较高的开断能力和断开频率。
2.安全可靠：真空断路器使用真空作为灭弧介质，使灭弧过程更加可靠，减少了电弧对设备的损坏和对人身安全的威胁。
3.免维护：真空断路器没有活动部件，无需润滑和维护，使用寿命长。
4.尺寸小巧：相对于油浸式断路器等其他类型的断路器，真空断路器体积小巧，方便安装和布置。
5.环保节能：真空断路器不使用任何有害的绝缘介质，对环境友好。
此外，在正常运行时，它的能量损耗相对较低。
总之，真空断路器通过利用真空作为灭弧介质，实现了高效的断路操作。
它的主要构造和特点使得它在电力系统中起着重要的作用，并被广泛应用于各个领域。
真空断路器工作原理
真空断路器工作原理
真空断路器是一种用于高压电路中的电气设备，它具有快速切断电路、可靠隔离故障和安全可靠的特点。
其工作原理是利用真空中的绝缘性能和电子发射性能，实现电路的切断和闭合。
首先，真空断路器内部包含一个真空灭弧室，该灭弧室由两个固定的触头和一个可移动的触头构成。
当电路需要断开时，电流通过触头进入真空灭弧室，在高电场作用下，电子从触头表面发射出来，形成电子云。
这些电子在电场作用下加速运动，与气体分子碰撞，产生大量电子和离子，形成等离子体。
等离子体的产生使得电流能够继续传导，同时也使得触头之间的电弧被维持。
其次，在真空断路器中，电子发射和等离子体的产生使得电弧能够持续维持，直到电流下降到一定程度时，电子和离子的再复合使得电弧熄灭。
这种熄灭过程是在真空条件下进行的，因此不会受到外部介质的影响，保证了真空断路器的可靠性和稳定性。
最后，当需要闭合电路时，移动触头向固定触头靠近，形成电子发射和等离子体的过程，使得电路能够闭合。
真空断路器的工作原理正是基于这种利用真空中的电子发射和等离子体产生来实现电路切断和闭合的原理。
总的来说，真空断路器的工作原理是基于真空中的电子发射和等离子体产生的特性，通过控制电子发射和等离子体的形成来实现电路的切断和闭合。
这种工作原理保证了真空断路器的快速切断电路、可靠隔离故障和安全可靠的特点，使得其在高压电路中得到广泛的应用。
真空断路器工作原理和应用
真空断路器工作原理和应用真空断路器是一种常见的电力设备，广泛应用于电力系统中，起着保护电网安全运行的重要作用。
本文将介绍真空断路器的工作原理和应用。
一、真空断路器的工作原理真空断路器是一种利用真空介质将电路中的电弧进行灭弧的设备。
它的工作原理主要有两个方面：1. 真空灭弧原理：当电路中发生短路或者过载时，电流会迅速增大，导致电弧产生。
真空断路器通过在电弧产生的地方建立真空环境，使电弧的温度迅速升高，从而使电弧内的电离粒子失去能量，电弧被迅速灭弧。
2. 隔离和断开电路：真空断路器在正常工作状态下，将电路隔离开，保护电网的正常运行。
当电路发生故障时，真空断路器可以迅速断开电路，避免故障扩大，保护设备和人员的安全。
二、真空断路器的应用真空断路器广泛应用于电力系统中，主要有以下几个方面的应用：1. 高压输电路线：真空断路器常用于高压输电路线的保护。
在输电路线中，电流较大，一旦发生短路或者过载，电弧产生的能量也较大。
真空断路器能够迅速灭弧，保护路线的安全运行。
2. 发机电保护：发机电是电力系统的重要组成部份，一旦发机电发生故障，可能导致整个电网的瘫痪。
真空断路器可用于发机电的保护，及时断开故障电路，保护发机电的安全运行。
3. 变电站保护：变电站是电力系统中电能的输送和分配中心，真空断路器常用于变电站的保护。
它可以对变电站中的电路进行隔离和断开，保护变电站设备的安全运行。
4. 工业用电：真空断路器也广泛应用于工业用电中。
在工业生产过程中，电流较大，一旦发生故障，可能造成严重后果。
真空断路器能够迅速断开故障电路，保护设备和人员的安全。
总结：真空断路器是电力系统中一种重要的保护设备，它利用真空介质将电路中的电弧进行灭弧，保护电网的安全运行。
真空断路器广泛应用于高压输电路线、发机电保护、变电站保护和工业用电等领域。
通过对真空断路器的工作原理和应用的了解，我们可以更好地理解和运用这一电力设备，确保电网的安全运行。
vs1真空断路器的工作原理
vs1真空断路器的工作原理[vs1真空断路器的工作原理]真空断路器是一种常用的高压电器设备，广泛应用于电力系统中。
它的主要作用是在电路中断开或接通电流，从而保护电力设备和维护电路的安全运行。
本文将详细介绍vs1真空断路器的工作原理，包括其结构、断开和接通过程以及应用场景。
一、vs1真空断路器的结构vs1真空断路器由整流器、真空杀虫器、操作机构、弹簧机构和触头等组成。
1. 整流器：整流器位于真空断路器的底部，它用于将电流引导到真空杀虫器。
2. 真空杀虫器：真空杀虫器是vs1真空断路器最关键的部分，它由两个静触头和一个动触头构成，静触头通过固定在断路器固定触头架上，动触头由操作机构控制移动。
真空杀虫器的内部是一个真空环境，通过在真空环境中引导电流，实现对电路的断开和接通。
3. 操作机构：操作机构用于控制断路器的开关动作，包括手动操作和遥控操作两种方式。
4. 弹簧机构：弹簧机构用于提供断路器的机械运动能量，使断路器快速断开或接通电路。
5. 触头：触头是断路器的关键组件，它负责传导和断开电流。
通过不同的接触方式，可以实现断路器的不同特性。
二、vs1真空断路器的断开过程当电流达到断路器的额定电流或超过设定值时，断路器需要进行断开操作，以保护电力设备和维护电路的安全运行。
1. 断路器关闭状态：在正常工作状态下，动触头与静触头相连，形成一条低阻抗的电路。
此时，电流通过真空环境，保持电路的闭合状态。
2. 断开命令：当需要断开电流时，操作机构发出断开命令，断路器开始开断过程。
3. 断开过程：断断续续施加高电压，使得动触头向上运动，与静触头分离。
在分离的过程中，电流在真空环境中产生弧光，并被限制在真空环境中。
随着动触头和静触头的分离，电流逐渐减小，最终中断。
4. 熄弧过程：在断开电流的同时，真空环境中产生的弧光会引发高频涡流。
随着弧光能量的逐渐耗尽，弧光自动熄灭，电路完全断开。
三、vs1真空断路器的接通过程当断路器需要接通电路时，可以通过操作机构发出接通命令，使得动触头重新与静触头接触。
高压真空断路器介绍
高压真空断路器介绍一、概述高压真空断路器是一种基于真空技术的电力传输和分配系统中常用的关键设备。
它能够在高压电路中实现可靠的断开和闭合操作，保护电力设备及电力系统的安全运行。
本文将对高压真空断路器的原理、应用以及特点进行介绍。
二、工作原理高压真空断路器通过在断开电流的时候产生高真空状态，使得电流无法在真空中建立电弧。
它的核心部件是真空开关，由主恢复电极、固定静电极、运动机构、真空等组成。
当高压电流通过分合扳手控制的开关时，真空开关迅速分开，阻断电流。
真空中没有导电材料，能够完全消除电弧形成的条件，实现可靠的断开。
三、应用领域高压真空断路器广泛应用于电力系统、工矿企业、交通运输、城市建设、军工项目等领域。
具体应用包括：1. 电力系统的输配电过程中，用于隔离故障电路和预防电力设备过载。
2. 工矿企业中作为主要的开关设备，用于保护生产设备和人员安全。
3. 交通运输中用于保证供电系统的正常运行，如列车运行、隧道照明等。
4. 城市建设中用于变电所、配电室等电力设施的控制和保护。
四、特点和优势高压真空断路器相比传统的油浸式断路器和空气断路器具有以下特点和优势：1. 高压真空断路器不含油，避免了漏油、污染和火灾等安全隐患。
2. 真空开关的断开电弧时间短，断电速度快，能够快速保护电力设备，减少故障损失。
3. 真空开关可靠性高，工作寿命长，维护成本低。
4. 具有良好的抗电弧能力，能够承受电压、电流的突变和短时短路电流的冲击。
5. 体积小、重量轻，便于安装和维护，减少场地占用。
五、总结高压真空断路器作为电力系统中的重要保护设备，通过真空技术实现了可靠的电流断开和闭合。
在电力系统、工矿企业、交通运输等领域得到了广泛应用，并具有高可靠性、长寿命、环保安全等优势。
随着电力技术的发展，高压真空断路器的性能和应用领域还将不断扩展，为电力传输和分配系统的安全稳定运行发挥着重要作用。
真空断路器的工作原理
真空断路器的工作原理真空断路器是现代高压开关领域的重要设备之一，广泛应用于电力系统和工业领域。
它的主要功能是在高电压条件下保护电力系统并断开开关电路。
在本文中，我们将探讨真空断路器的工作原理以及其在电力系统中的应用。
一、真空断路器的构成真空断路器由断口、经济机构、跳闸机构、气密容器等组成。
其中最重要的是真空断口，主要功能是断开和接通电路。
真空断口是由两个接触器组成，其中一个带有固定接点，另一个带有活动接点。
当两个接点接触时，电流通过它们流过；当它们分离时，电路断开。
二、真空断路器的工作原理当真空断路器开关被关闭时，活动接点和固定接点之间形成一个真空环境。
在真空环境下，电流在接触点之间传输时会发生电弧，这个电弧会不断扩展，同时产生高温和高压，对设备造成损坏和损坏人员安全。
此时，真空断口将立即作出反应，迅速将电路断开。
在断开过程中，真空断口中的真空环境将瞬间被破坏，从而迫使电弧停止。
真空断路器的工作过程可分为以下几个阶段：1. 接合阶段：当真空断路器关闭时，两个接触点接触，形成闭合状态。
2. 电弧点火阶段：当电路打开时，电流从接触点开始流动。
如果电路断开不及时，电弧就会在接触点之间形成，并随着电流的流动而逐渐扩大。
此时，电弧的能量将热量传递给接触点和周围的空气。
3. 电弧淬灭阶段：当真空断口探测到电路的短路或故障时，它将立即开启，导致真空环境被破坏。
因此电弧失去能量来源，无论是通过消耗能量还是与真空环境的交互作用，它都会在几毫秒内完全停止。
三、真空断路器的优点1. 高可靠性：真空断路器中没有介质，因此可以避免电气设备在开关过程中发生气体污染和化学反应。
同时，真空断路器的寿命长，可以长时间工作。
2. 加速接开断速度：真空断路器开合速度非常快，在开关瞬间内，电路的通断非常快。
3. 非常安全：真空断路器不会发生电火花现象，因此不会引起电路或设备损坏的事故。
同时，它还具有很强的抗振性，在压力、震动和温度波动等环境变化中，不会影响其正常工作。
真空断路器原理
真空断路器原理
真空断路器是一种常见的电力保护设备，用于保护电路免受过电流和短路等故障的损害。
其工作原理是利用真空环境中的绝缘性能以及电弧极容易消失的特点，通过控制电路中的真空隔断来实现对电流的切断和断路。
真空断路器的内部结构主要由真空容器、隔片、弹簧机构、电磁铁等组成。
当电路中发生过载或短路故障时，断路器中的电磁铁会受到电流的作用而产生磁场，通过弹簧机构的作用使得隔片与触头分离。
在断路器分断电流的瞬间，电流产生的火花会形成电弧。
由于真空环境中无气体存在，电弧无法维持，从而迅速熄灭。
这样，真空断路器就能可靠地切断电路中的电流，并保护电器设备不受损坏。
与其他断路器相比，真空断路器具有以下优点：第一，真空绝缘性能好，能有效地避免由于气体电离引起的电弧持续的可能；第二，真空断路器结构紧凑、尺寸小，便于安装和操作；第三，真空断路器的寿命较长，能够经受更多的开关次数。
总之，真空断路器通过利用真空环境中的特性来实现对电流的切断和断路操作。
其可靠性和安全性使其在电力系统中得到广泛应用，并发挥着重要的保护作用。
真空断路器 原理
真空断路器原理真空断路器是一种用于电力系统中的高压断路器，它通过使用真空作为电流的绝缘介质，能够快速、可靠地切断电路，保护电网设备免受过载、短路等故障的损害。
下面将详细介绍真空断路器的原理。
1. 真空断路器的结构组成：真空断路器通常由固定触头、活动触头、真空瓦斯室、出线触头、闭合弹簧、触发机构等组成。
2. 真空断路器的工作原理：真空断路器的工作原理是基于真空中电流无法持续传导的特性。
当电流通过真空断路器时，真空断路器内的真空瓦斯室中的气体被抽空，形成高真空状态。
在这种状态下，气体的电离能力非常低，几乎不会导致电弧的产生。
当真空断路器需要切断电路时，触发机构会运行，使得活动触头向固定触头移动，电流会被迅速切断，切断面的电弧在真空中被灭弧装置包括的熔断草案或开断装置提供的电弧电场力的作用下被拉伸和撕碎，有效地阻止了电弧的继续存在和传播。
当电流值低于断开能力时，电弧会迅速灭除，真空断路器的过流熔断器或过压熔断器将防止断路器被电流损坏。
3. 真空断路器的优点：(1) 高断开能力：真空断路器具有高断开能力，能够可靠地切断大电流。
(2) 高绝缘强度：真空断路器的断口直接处于高真空状态，具有很高的绝缘强度。
(3) 快速切断：真空断路器的灭弧时间非常短，通常为1ms以下，可以迅速切断电路，避免设备过载或损坏。
(4) 无污染：由于断路器采用真空作为绝缘介质，不存在气体放电和电弧产生，因此没有气体污染的问题。
(5) 小型化：相较于空气断路器和油浸断路器，真空断路器体积较小，因此可以节省安装空间。
4. 真空断路器的应用范围：真空断路器广泛应用于工业电力系统、城市电网、发电厂、变电站等高电压场所。
由于其可靠性高、使用寿命长等特点，真空断路器已成为电力系统中必不可少的关键设备。
总结起来，真空断路器利用真空作为绝缘介质，通过迅速切断电路来保护电网设备。
它的工作原理是基于真空中电流无法持续传导的特性，具有高断开能力、高绝缘强度、快速切断、无污染和小型化等优点。
真空断路器开关的工作原理
真空断路器开关的工作原理
真空断路器开关是一种用于控制电力系统中电流的开关装置，它可以在电路中断开或关闭电流。
以下是真空断路器开关的工作原理：
1. 真空瓶：真空断路器开关的核心组件是一个密封的真空瓶。
真空瓶内部是一个真空环境，其中不含任何气体分子。
这样可以防止电弧形成和维持。
2. 开关机构：真空断路器开关一般由一个可移动的触头和一个固定的触头组成。
当开关处于关闭状态时，两个触头通过闭合，电流可以在电流路径上流动。
当开关打开时，触头分离，切断电流。
3. 触头分离：当真空断路器开关需要打开时，触头之间施加一个足够的力，使其迅速分离。
一旦触头分离，电流无法通过，电路断开。
4. 防电弧设计：真空瓶内的真空环境可以有效防止电弧的形成和维持。
当触头分离时，电路中的电流会引起电弧。
然而，由于真空瓶内的真空环境，电弧无法在触头之间形成，并且迅速熄灭。
5. 快速开关：真空断路器开关具有快速的开关速度。
触头间的分离和电弧熄灭发生得非常迅速，从而避免了电弧对电路和设备的损坏。
总的来说，真空断路器开关通过使用真空环境来防止电弧的形成和维持，从而实
现电路的快速断开和闭合。
它广泛应用于电力系统中，可确保电路的安全和稳定运行。
真空断路器工作原理
真空断路器工作原理
真空断路器是一种常用的电力保护设备，广泛应用于电力系统中。
其工作原理简述如下：
1. 导电材料：真空断路器中的电极由导电材料制成，通常是铜或铜合金。
这些电极相对于真空环境具有良好的导电性能。
2. 真空环境：真空断路器中的气体被抽气，使得其中形成真空环境。
真空环境有助于提高电弧灭去能力和减少电极的烧蚀。
3. 断开电路：当电路中发生短路或过载故障时，真空断路器会迅速检测到异常，并通过传感器将信号传递给控制单元。
4. 电弧灭去：在控制单元的指令下，真空断路器迅速开动电磁驱动机构，使得电极迅速分离。
电流通过电极之间的小间隙时，会形成电弧。
5. 电弧控制：真空断路器在分离电极时利用磁场和电场控制电弧的移动和扩散。
电弧的消失速度很快，且电极上的热量会被吸收和散热。
6. 断开电路：当电弧完全熄灭后，真空断路器会迅速关闭电路，阻断电流的流动。
整个过程非常迅速，通常在数毫秒内完成。
7. 重合电路：在故障被消除后，真空断路器会重新关闭电路，使得电力系统恢复正常运行。
通过上述工作原理，真空断路器能够实现稳定可靠地保护电力系统免受短路和过载的损害，并保证电流的正常分配和传输。
真空断路器工作原理和应用
真空断路器工作原理和应用一、工作原理真空断路器是一种利用真空介质进行电气隔离和断开电路的设备。
其工作原理主要包括三个方面：真空灭弧、隔离和断开电路。
1. 真空灭弧当真空断路器中的电流超过额定值时，电弧会在断路器内产生。
由于真空中的气体密度极低，电弧在真空中难以维持，因此在短时间内被迅速灭弧。
2. 隔离真空断路器的主要作用之一是隔离电路，即在断开电路时，确保电源与负载之间的电气隔离。
通过断路器内部的隔离开关，可以有效地切断电路，避免电流流向负载。
3. 断开电路当需要断开电路时，真空断路器会通过断开开关迅速切断电流。
断开开关的设计和操作机构使得断路器能够在电流过零时断开，从而避免产生过大的电弧。
二、应用领域真空断路器由于其优异的性能和可靠性，在各个领域都有广泛的应用。
1. 电力系统真空断路器在电力系统中被广泛应用于高压和超高压输电线路、变电站和发电厂等场所。
其可靠的灭弧性能和高断开能力，使得它能够有效地保护电力设备和电网的安全运行。
2. 工业领域在工业领域，真空断路器常用于控制和保护电动机、变压器、电容器等设备。
其快速断开和隔离能力，使得它能够在故障发生时迅速切断电路，保护设备免受损坏。
3. 铁路交通真空断路器在铁路交通系统中也有重要的应用。
它被用于保护和控制电力供应系统，确保铁路线路和车辆的安全运行。
4. 新能源领域随着新能源的快速发展，真空断路器在太阳能发电、风力发电和能源储存系统等领域也发挥着重要作用。
它能够在高电压和高电流的情况下，可靠地切断电路，确保新能源设备的安全运行。
5. 其他领域除了以上应用领域，真空断路器还广泛应用于矿山、化工、冶金、航天等行业。
其高可靠性和长寿命使得它成为各种关键设备的重要组成部分。
总结：真空断路器是一种利用真空介质进行电气隔离和断开电路的设备。
它通过真空灭弧、隔离和断开电路的工作原理，实现对电路的控制和保护。
真空断路器在电力系统、工业领域、铁路交通、新能源领域和其他行业都有广泛的应用。
真空断路器工作原理和应用
真空断路器工作原理断路器（空气开关）常识简介断路器，又称空气开关，也称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。
目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
真空断路器工作原理与其他断路器相比之是灭弧介质不同罢了，真空不存在导电介质，使电弧快速熄灭，因此该断路器的动静触头之间的间距很少。
该断路器一般用于电压等级相对低的厂用电配置中！随着电力系统的迅猛发展，10KV 真空断路器在我国已经大批量地生产和使用。
对于检修人员来说，提高对真空断路器的认识，加强维护保养，使其安全运行，成了一个迫在眉睫的问题。
本文以ZW27 —12 为例，简要说明真空断路器的原理与维修。
一、真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。
真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。
真空间隙在较小的距离间隙（2—3 毫米）情况下，有比高压力空气与SF6 气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。
电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。
抗拉强度和熔点越高，电极在真空下的绝缘强度越高。
实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4 托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。
真空断路器PPT课件
真空断路器的未来展望
持续创新
未来真空断路器仍将不断创新，提高性能和可靠性，满足电力系 统的更高要求。
广泛应用
随着电力工业的持续发展，真空断路器的应用范围将进一步扩大， 为电力系统的安全稳定运行提供更好的保障。
持清洁。
每日记录
记录真空断路器的运行情况，包 括分合闸次数、操作机构动作情
况等，发现问题及时处理。
真空断路器的定期保养
定期检查
每季度或半年对真空断路器进行一次 全面检查，包括真空室的真空度、触 头的接触情况、机械部件的磨损情况 等。
定期清洁
定期润滑
对真空断路器的机械部件进行润滑， 保证机械运动的顺畅。
02
真空断路器主要由触头系统、真 空灭弧室、操作机构和绝缘支撑 等部分组成。
真空断路器的特点
高绝缘性能
真空断路器的触头在真空中工 作，具有极高的绝缘性能，能
够承受高电压和强电场。
优良的开断能力
真空断路器的触头在真空中断 开电流，产生的电弧小，且很 快熄灭，因此具有优良的开断 能力。
长寿命
由于真空断路器的触头材料不 易氧化，且没有机械磨损，因 此其寿命较长。
真空断路器的灭弧能力较强，能够快速切断电流，减小电弧对触头的烧蚀，提高 断路器的使用寿命。
03 真空断路器的选型与使用
真空断路器的选型原则
01
02
03
04
电压等级
真空断路器的额定电压必须与 线路的电压相符合。
电流参数
根据线路的电流和短路电流来 选择真空断路器的额定电流。
短路性能
选择具有足够短路承受能力的 真空断路器，以确保在短路故 障时能够可靠地切断电流。
真空断路器工作原理及作用
真空断路器工作原理及作用
真空断路器处于合闸位置时，其对地绝缘由支持绝缘子承受，一旦真空断路器所连接的线路发生永久接地故障，断路器动作跳闸后，接地故障点又未被清除，则有电母线的对地绝缘亦要由该断路器断口的真空间隙承受；各种故障开断时，断口一对触子间的真空绝缘间隙要耐受各种恢复电压的作用而不发生击穿。
因此，真空间隙的绝缘特性成为提高灭弧室断口电压，使单断口真空断路器向高电压等级发展的主要研究课题。
真空度的表示方式
绝对压力低于一个大气压的气体稀薄的空间，称为真空空间，真空度越高即空间内气体压强越低。
真空度的单位有三种表示方式:托(即1个mm水银柱高)，毫巴(103bar)或帕(帕斯卡:Pa)。
(1托=131。
6Pa，1毫巴=100Pa)我们通常所说真空灭弧室内部的真空度要达10-4托是指灭弧室内的气体压强仅为万分之一mm水银柱高，亦即是1。
31x10-2Pa。
派森定理亦有译为巴申定律，是指间隙电压耐受强度与气体压力之间的关系。
图1表示派森定理的关系曲线呈V字形，即充气压力的增加或降低，都能提高极间间隙绝缘强度。
其击穿机理至今还不清楚，因为真空灭弧室内部真空度高于10-4托，这样稀薄空气的空间，气体分子的自由行程为103mm，在真空灭弧室这么大小的容积内，发生碰撞的机率几乎是零。
因此不会发生碰撞游离而使真空间隙击穿。
派森定理的V形曲线是实验得出的，条件是在均匀电场的情况下，其间隙击穿电压Uj可表示为: Uj=KLa
L------间隙距离；
a------间隙系数(间隙5mm时a=1，5mm时，a=0。
5)。

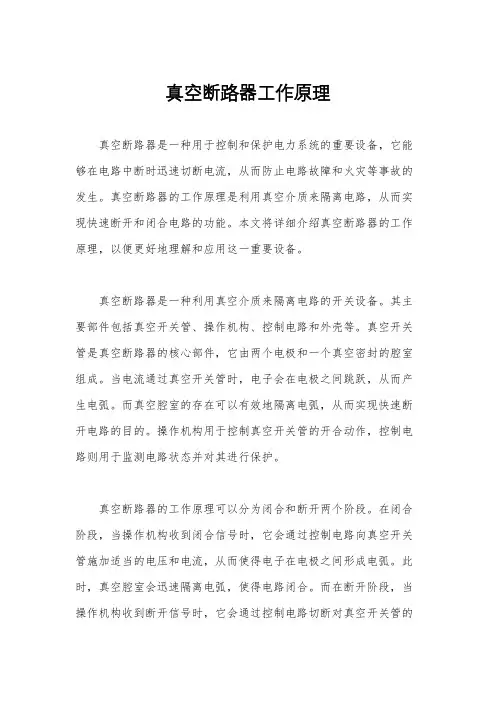

真空断路器工作原理
真空断路器工作原理
真空断路器工作原理是基于真空的电绝缘特性进行的。
当正常运行时，真空断路器的两个断路器触点之间维持着一个真空状态。
在这种状态下，真空中没有气体或其他导电物质存在，因此可以有效阻止电流流动。
当有故障发生时，例如电流过大或电弧产生，真空断路器会迅速切断电路。
这是通过在故障发生位置上瞬间创建一个电弧，并使用磁场力将电弧拉伸到断路器触点之间，从而将电流分离的方式实现的。
一旦电弧形成，真空断路器会利用其特殊的设计和结构来快速抑制和扑灭电弧。
首先，真空断路器触点之间的距离被放大，从而加大电弧的长度，以增加电弧的电阻。
这会导致电弧温度和能量损失的增加。
其次，真空断路器采用了特殊的材料和构造来吸收和消散电弧能量。
通过高瞬时电流、电压和磁场力的作用，电弧在断路器内部被破坏，并将其能量转化为热能。
最后，真空断路器通过触点之间的弹性力来迅速分离触点，从而迅速切断电路。
这样就可以防止电弧重新点燃，使断路器能够在非常短的时间内恢复到可靠的断开状态。
总体而言，真空断路器通过利用真空的电绝缘特性和特殊的设
计来实现对电路的保护和切断，从而确保电力系统的安全和可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空断路器工作原理断路器（空气开关）常识简介断路器，又称空气开关，也称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。
目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
真空断路器工作原理与其他断路器相比之是灭弧介质不同罢了，真空不存在导电介质，使电弧快速熄灭，因此该断路器的动静触头之间的间距很少。
该断路器一般用于电压等级相对低的厂用电配置中！随着电力系统的迅猛发展，10KV 真空断路器在我国已经大批量地生产和使用。
对于检修人员来说，提高对真空断路器的认识，加强维护保养，使其安全运行，成了一个迫在眉睫的问题。
本文以ZW27 —12 为例，简要说明真空断路器的原理与维修。
一、真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。
真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。
真空间隙在较小的距离间隙（2—3 毫米）情况下，有比高压力空气与SF6 气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。
电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。
抗拉强度和熔点越高，电极在真空下的绝缘强度越高。
实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4 托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。
二、真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。
同时，开断电流的大小不同，电弧表现的特点也不同。
我们一般把它分为小电流真空电弧和大电流真空电弧。
1、小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。
同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。
在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。
有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。
2、大电流真空电弧在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。
同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。
如果电流太大，超过了极限开断电流，就会造成开断失败。
此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。
三、断路器的结构和工作原理真空断路器的生产厂家比较多，型号也较繁杂。
按使用条件分为户内（ZNx—**）和户外（ZWx—**）两种类型。
主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。
断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。
整体结构为三相共箱式。
其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。
机构为电动储能，电动分合闸，同时具有手动功能。
整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。
工作原理真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。
动作原理储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6 摆动，使棘轮11 转动，当棘轮11 上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32 上的合闸弹簧21 拉长。
储能轴套32 由定位销13 固定，维持储能状态，同时，储能轴套32 上的拐臂推动行程开关5切断储能电机14 的电源，并且储能棘爪被抬起，与棘轮可靠脱离。
合闸操作过程：当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁15 的铁心被吸向下运动，拉动定位件13 向逆时针方向转动，解除储能维持，合闸弹簧21 带动储能轴套32逆时针方向转动，其凸轮压动传动轴套30，带动连板29及摇臂27 运动，使摇臂27 扣住半轴25，使机构处于合闸状态。
此时，连锁装置28 锁住定位件，使定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构在合闸位置不能合闸操作。
分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器19 中的顶杆向上运动，使脱扣轴16 转动，带动顶杆18向上运动，顶动弯板26 并带动半轴25 向反时针方向转动。
半轴25 与摇臂27 解扣，在分闸弹簧的作用下，断路器完成分闸操作。
四、断路器的调试开距与超行程断路器的开距与超行程的测量可以根据图三所示，在分合闸状态测量出的X 值之差为断路器的开距，Y 值之差为断路器的超行程。
调整的方法为放长或缩短绝缘操作杆3 或机构与主轴的连杆。
分合闸机构调整1、摇臂27 与半轴25 的扣接量为1.5~2.5mm,可以通过调整螺钉24 来实现。
2、传动轴套30 转动最大角时，摇臂27 与半轴间要有1.5~2mm的间隙，以保证传动轴套回落到合闸位置时，摇臂27 能自动扣接到半轴25 上，可以通过螺钉31 的调节来实现。
3、辅助开关2的转换应准确可靠，可以通过调整辅助开关2的拐臂3位置及位杆4 的长短来实现。
4、在储能过程中，当棘爪到达最后一个齿的最高点时，应能保证储能轴套32 上的拐臂使行程开关的触点可靠切换，切断电机电源，可以通过调整行程开关5 的上下前后位置来实现。
5、调整分闸合闸弹簧的预拉长度，保证断路器的可靠分合，且分合闸速度达到规定值。
五、断路器的控制回路在我国的农网35KV标准化变电站中，采用了控制母线和合闸母线分开的原则。
在短路器的辅助常闭接点与合闸线圈之间，把断路器储能行程开关的一对常开接点串联进控制回路。
这样，在断路器未储能的情况下，将不能进行合闸操作。
防止了在断路器未储能的情况下合闸，合闸回路保持，烧毁合闸线圈。
同时，在接线的过程中，要注意储能行程开关接点中合闸母线与控制母线的极性要一致，防止出现在开关蓄能时，合闸回路的电弧击穿行程开关，造成控制保险的熔断或控制空气开关的掉闸。
这一点在综合自动化变电站上要特别注意。
六、运行维护与检修试验真空断路器的燃弧时间短，绝缘强度高，电气寿命也较高，触头的开距与行程小，操作的能量小，因此，机械寿命也较高。
在日常的运行中，维护工作量很小，主要检查机构的运动部件磨损情况，紧固件有无松动，清除绝缘表面的灰尘，在活动部位注入一些润滑脂等。
在春检预防性试验中，对开关的直流电阻测试要与历史数据进行比较，发现问题及时处理更换，对断口的工频耐压试验，是检验真空泡是否漏气的有效方法。
（户内真空断路器可以借鉴断开负荷时，真空泡内闪光的颜色来初步判断真空泡的真空度，颜色暗红时表明真空度降低，颜色淡蓝时，表明真空度良好）保护定植校验时，对断路器做低电压掉合闸试验，检验开关在母线故障状态时，电压降低时动作是否可靠。
真空断路器的发展与表现一、专用真空断路器面临极其不同的开断任务，新的专用断路器应运而生。
如果用于发电机保护断路器的特大容量真空断路器（短路开断电流高达63～80kA及以上），标准型真空断路器（短路开断电流25～50kA），经济型真空断路器（16～25kA），频繁型真空断路器（如操作次数5～6万次），超频繁型真空断路器（如操作次数10～15万次）。
如西门子公司的3AH系列断路器就按使用场合划分为5种型号，其中3AH1和3AH3型为标准型，操作10000次，3AHZ型为频繁型，操作6万次，3AH4为超频繁型，操作12万次，3AH5型为经济型，价格便宜。
二、低过电压型真空断路器众所周知，真空断路器因截流会引起截流过电压，特别在开断小的感性负截如电动机时，一般情况下，为限制过电压而给真空断路器配过电压吸收装置如Sic RC 路，ZnO避雷器等，这使断路器结构庞大且复杂化，而且有的限制过电压不理想。
四、主要优点EA9R漏电保护断路器，为预拼装式漏电保护断路器（断路器+漏电附件），是最大限度地避免了误拼装漏电附件的风险。
可同时提供过载、短路、漏电保护功能。
当发生漏电保护装置动作时，装置的正面有红色的机械指示可区别漏电故障与其它保障。
五、选择断路器（空气开关）安培计算法1匹=735W≈750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875 W 此计算法以此类推。
(1)例：3匹空调器应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
(2)例5匹空调应选择多少A的空气开关？( 380V电压)750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)注：空气开关在额定负载时平均操作使用寿命20000次。
在了解了漏电开关，空气开关的原理、功能的情况下一般在为客户选配配电箱的过程中，应本着照明小，插座中、空调大的选配原则。
可根据客户的要求和装修个性的差异性，结合实际情况进行灵活的配电方案。
配电方案有无数种，以下就五种常用的配置方案特点、安装注意事项供客户参考。
六、说明要点1.微型漏电器的漏电附件动作时间，有意识的延时是没有的，但是动作是有一个过程的，这个过程需要一定的时间，IEC10091中的5.3.8以及GB16917.1中的5.3.8条例中对此都有明确的限定，要求最大动作时间小于0.3秒，本产品基本上可以做到0.06秒；2.漏电开关只有漏电保护功能，而漏电保护断路器有短路保护、过载保护和漏电保护功能；3.采用条形码管理系统，可靠的条形码和防伪标签双保险系统，双重识别，双重保护。
七、断路器（空气开关）的极性和表示方法单极220V 切断火线双极220V 火线与零线同时切断三级380V 三相线全部切断四级380V 三相火线一相零线全部切断。
