*2.焊接电弧的静特性：一定长度的电弧在稳定状态下，电弧电压Uf 与电弧电流If 之间的关系。
动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：uf=f （if ）。
电流变化速度愈小，静、动特性曲线就愈接近。
3.交流电弧的特点：电弧周期性地熄灭和引燃，电弧电压和电流波形发生畸变，热惯性作用较为明显。
4.钨极交流氩弧焊接铝时，在负极性的半周时叠加高电压。
*5.哪些因素影响交流电弧的稳定燃烧？采用何种措施稳弧？答：电弧连续燃烧条件方程式为：4212220π+≥f yh f U U U U ，因此影响交流电弧稳定燃烧的因素有：1.空载电压U 02.引燃电压U yh 3.电路参数4.电弧电流 5.电源频率f6.电极的热物理性能和尺寸。
措施：提高弧焊电源频率；提高电源的空载电压；改善电弧电流波形；叠加高压电。
7.交流电弧的功率（有功功率）是指交流电弧在半个周期（π）内的平均功率。
交流电弧的功率因数ƛf 是交流电弧的有功功率Pf 与电弧电压和电弧电流有效值乘积之比值，即：ƛf=Pf/（Uf*If ）*8.在电源参数一定的条件下，改变负载时，电源输出的电压稳定值 Uy 与输出的电流稳定值Iy 之间的关系 Uy=f(Iy),称为电源的外特性（静特性）。
弧焊电源的动特性是指电弧负载状态发生突然变化时，弧焊电源输出电压与电流的响应过程，可以用弧焊电源的输出电流与电压对时间的关系表示：uf=f （t ），if=f （t ）。
9.弧焊工艺对弧焊电源的要求：保证引弧容易；保证电弧稳定；保证焊接规范稳定；具有足够宽的焊接规范调节范围。
*10.电源——电弧系统的稳定条件：定性分析：电弧静特性曲线在工作点上的斜率 必须大于弧焊电源外特性曲线在该工作点上的斜率 。
11.陡降外特性和平外特性的优点和缺点：1.优点：焊接电流偏差小，焊接参数稳定，电弧弹性好。
缺点：垂直下降特性时引弧困难，熔滴过渡困难；过于平缓时短路电流过大，飞溅大，电弧不稳定，电弧弹性差。
《弧焊电源》复习资料

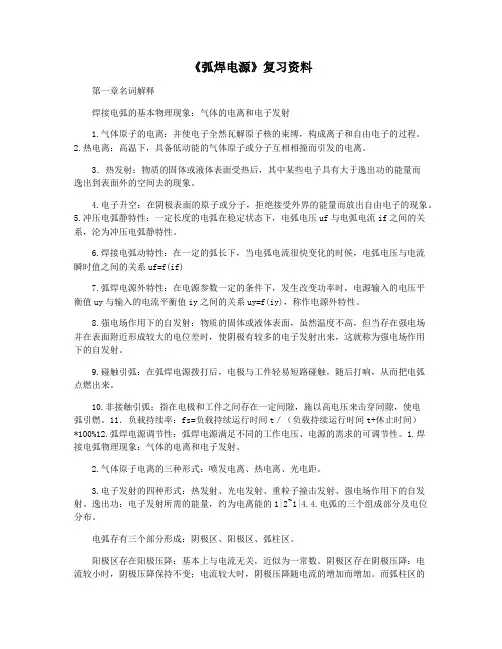

《弧焊电源》复习资料第一章名词解释焊接电弧的基本物理现象：气体的电离和电子发射1.气体原子的电离：并使电子全然瓦解原子核的束缚，构成离子和自由电子的过程。
2.热电离：高温下，具备低动能的气体原子或分子互相相撞而引发的电离。
3．热发射：物质的固体或液体表面受热后，其中某些电子具有大于逸出功的能量而逸出到表面外的空间去的现象。
4.电子升空：在阴极表面的原子或分子，拒绝接受外界的能量而放出自由电子的现象。
5.冲压电弧静特性：一定长度的电弧在稳定状态下，电弧电压uf与电弧电流if之间的关系，沦为冲压电弧静特性。
6.焊接电弧动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系uf=f(if)7.弧焊电源外特性：在电源参数一定的条件下，发生改变功率时，电源输入的电压平衡值uy与输入的电流平衡值iy之间的关系uy=f(iy)，称作电源外特性。
8.强电场作用下的自发射：物质的固体或液体表面，虽然温度不高，但当存在强电场并在表面附近形成较大的电位差时，使阴极有较多的电子发射出来，这就称为强电场作用下的自发射。
9.碰触引弧：在弧焊电源拨打后，电极与工件轻易短路碰触，随后打响，从而把电弧点燃出来。
10.非接触引弧：指在电极和工件之间存在一定间隙，施以高电压来击穿间隙，使电弧引燃。
11．负载持续率：fs=负载持续运行时间t／（负载持续运行时间t+休止时间）*100%12.弧焊电源调节性：弧焊电源满足不同的工作电压、电源的需求的可调节性。
1.焊接电弧物理现象：气体的电离和电子发射。
2.气体原子电离的三种形式：喷发电离、热电离、光电距。
3.电子发射的四种形式：热发射、光电发射、重粒子撞击发射、强电场作用下的自发射。
逸出功：电子发射所需的能量，约为电离能的1|2~1|4.4.电弧的三个组成部分及电位分布。
电弧存有三个部分形成：阴极区、阳极区、弧柱区。
阳极区存在阳极压降：基本上与电流无关，近似为一常数。
现代弧焊电源及控制复习总结
焊接（welding ）的概念 所谓焊接是指通过适当的手段，使两个分离的物体（同种或异种材料）产生原子（或分子）间结合而连接成一体的连接方法。
1..弧焊电源的分类 ➢ 机械调节式： （1）动铁式；（2）动圈式；（3）抽头式。
➢ 电磁调节式 ➢ 电子控制式： （1） 整流式；（2）逆变式；（3）数字式。
2.常用弧焊电源的特点 （1）机械调节式； （2） 电子控制式 3. 气体的电离 气体的电离方式： （1）热电离； （2）场致电离； （3） 光电离；(4) 碰撞电离。
4.电极的电子发射 （1）热发射；（2）电场发射；（3）光发射；（4）粒子碰撞发射。
● 焊接电弧的引燃 1.接触引弧 (1)接触回抽法 （2）划擦引弧法 2.非接触引弧 a) 高压脉冲引弧 b) 高频高压引弧 Uf=UA+UC+UK 焊接电弧最小电压原理 ● 焊接电弧的静特性 一定长度的电弧在稳定状态下，电弧电压与电弧电流之间的关系，称为焊接电弧的静态伏安特性，简称伏安特性或静特性。
● 交流电弧的特点： 1、焊接电流周期性过零，电弧存在着熄灭和再引燃问题。
2、保证电弧稳定和可靠的再引燃是交流弧焊电源的关键任务。
非熔化极焊接电弧负载特性(TIG/Plasma arc) Φ非熔化极电弧焊接（TIG 和Plasma)，在焊接过程中电极不熔化，也没有金属熔滴过渡。
Φ由于没有熔滴过渡和飞溅问题，因此对电源的动态性没有要求。
Φ稳定焊接电流是关键，常采用恒流外特性的电源。
熔化极焊接电弧的负载特性（MIG/MAG arc)?熔化极电弧焊，作为电极的焊丝（条）不断熔化并过渡到焊接熔池中去。
由于电极熔化和熔滴过渡，弧长和弧压都会发生周期性波动。
?要保证电弧稳定，弧焊电源外特性要和送丝系统相匹配。
?熔化极焊接电弧是一个变化极快的动负载，需要对弧焊电源的动态特性提出要求。
弧焊电源的外特性是指在规定范围内，弧焊电源稳态输出电压U y 与输出电流I y 的关系。
弧焊电源及数字化控制复习资料7页word文档

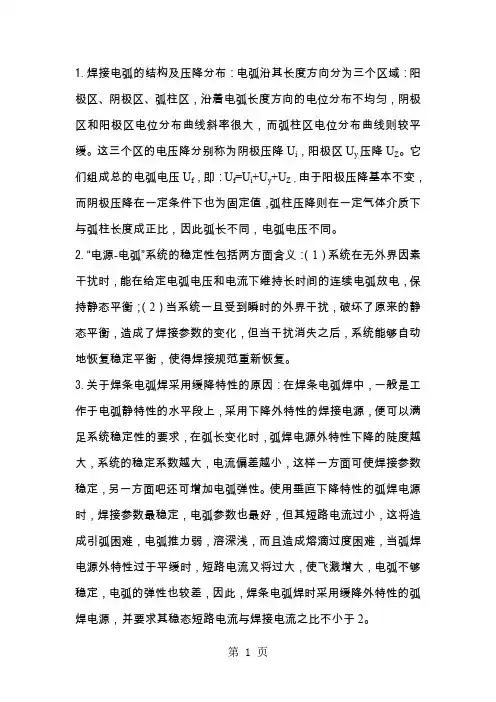

1.焊接电弧的结构及压降分布：电弧沿其长度方向分为三个区域：阳极区、阴极区、弧柱区，沿着电弧长度方向的电位分布不均匀，阴极区和阳极区电位分布曲线斜率很大，而弧柱区电位分布曲线则较平缓。
