绘制基本图形对象

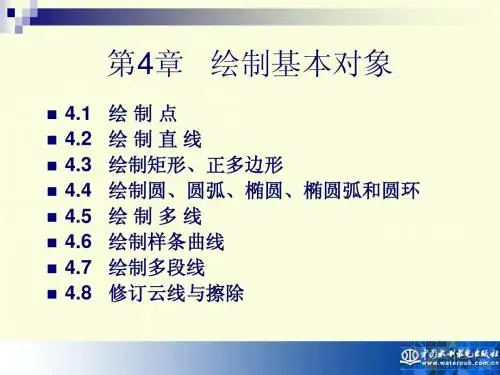

第4章 绘制基本对象
4.4 绘制圆、圆弧类图形
4.4.2 绘制圆弧
“绘图”工具栏→“圆弧”按钮 菜单：绘图→圆弧→圆弧选项 命令：ARC 系统提供了很多种画圆弧的方法 ，如图所示 。 采用不同的方法绘制的圆弧，如图所示。
4.4 绘制圆、圆弧类图形
4.4.3 绘制椭圆
“绘图”工具栏→“椭圆”按钮 菜单：绘图→椭圆→椭圆选项 命令：ELLIPSE 根据椭圆某一轴上的两个端点及另一轴的半长轴值绘 椭圆。 根据椭圆一轴的两端点以及旋转角绘椭圆。 根据椭圆中心、一轴上的一个端点和另一轴的半长绘 椭圆。 根据椭圆中心、一轴的一个端点和旋转角绘制椭圆。
4.8 修订云线、擦除与表格
4.8.2 擦 除
菜单：“绘图”→“擦除” 命令：wipeout 可以根据一系列点确定擦除对象的封闭多边形 边界。 根据选定的闭合多段线确定擦除对象的多边形 边界。 可以在图纸空间的布局上创建擦除对象，以便 在模型空间中屏蔽对象。
4.8 修订云线、擦除与表格
4.8 修订云线、擦除与表格
4.8.1 修订云线
“绘图”工具栏→“修订云线”按钮 “绘图”菜单→“修订云线” 命令：revcloud 修订云线是由连续圆弧组成的多段线。在检查或用红线 圈阅图形时，可以使用修订云线功能亮显标记以提高工 作效率 。 用户可以为修订云线的弧长设置默认的最小值和最大值。 绘制修订云线时，可以使用拾取点选择较短的弧线段来 更改圆弧的大小。也可以通过调整拾取点来编辑修订云 线的单个弧长和弦长。
4.4 绘制圆、圆弧类图形
4.4.5 绘制圆环
菜单：绘图→圆环 命令：DONUT 要创建圆环，应指定它的内外直径和圆心。 如果圆环内径值为0，将绘制一个半径为圆环外 径的填充圆。 系统变量FILLMODE不同，圆环状态也不同。

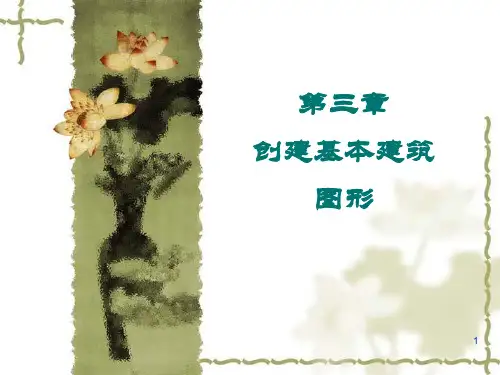

03第三章 绘制基本图形
18
（捕捉到端点）：此方式可以捕捉到圆弧、 直线、多线、多段线的端点，如果指定了对象厚 度，则可捕捉对象边的端点，也可捕捉三维实体、 体和面域边的端点。这种捕捉方式也可用end或 endp命令进行捕捉。 （捕捉到中点）：此方式可以捕捉到圆弧、 椭圆弧、直线、多线、多段线、实体填充线、样 条曲线等对象的中点。如果给定了直线或圆弧的 厚度，则可以捕捉对象各边的中点，也可以捕捉 三维实体和面域的边的中点。这种捕捉方式也可 19 用mid命令捕捉中点。
此选项，将在每个顶点处以点划线开始和结束生成 线型。 放弃：取消上一次操作。
54
编辑顶点：修改多段线的相邻顶点。选择该选项后，
系统提示输入顶点编辑选项“［下一个（N）/上一
个（P）/打断（B）/插入（I）/移动（M）/重生成 （R）/拉直（S）/切向（T）/宽度（W）/退出 （X）］<N>：”，输入各选项后的字母即可以执 行相应的选项。
圆组成的建筑图形，读者可结合
上机实战部分来学习该部分内容。
5
了解知识
利用辅助线绘制图形、绘制云线。
6
课堂讲解
使用line命令绘制直线
使用xline命令绘制辅助线
绘制和编辑多段线
绘制和编辑多线
使用arc命令绘制弧线
7
使用spline命令绘制样条曲线
使用revcloud命令绘制云线
33
4、使用栅格捕捉方式绘制直线
栅格是在绘图时确定点位置的参考图标，由一系列
排列规则的点组成。
可以帮助用户进行光标定位，显示在屏幕上一个个
的等距点。
用户可以通过行数或列数的点来确定绘制对象的长 度、位置和倾斜程度。
AutoCAD2020教程第2章 绘制简单二维图形对象
中文版AutoCAD 2020实用教程
绘图菜单
绘图菜单是绘制图形最基本、最常用的方法，其中包含了AutoCAD 2020 的大部分绘图命令。选择该菜单中的命令或子命令，可绘制出相应的二维图形。
中文版AutoCAD 2020实用教程
绘图工具栏
“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应， 是图形化的绘图命令。
中文版AutoCAD 2020实用教程
2.2.3 绘制直线
“直线”是各种绘图中最常用、最简单的一类图形对象，只要指定了起点 和终点即可绘制一条直线。在AutoCAD中，可以用二维坐标(x,y)或三维坐标 (x,y,z)来指定端点，也可以混合使用二维坐标和三维坐标。如果输入二维坐标， AutoCAD将会用当前的高度作为Z轴坐标值，默认值为0。
2.2.8 绘制圆
选择“绘图”|“圆”命令中的子命令，或单击“绘图”工具栏中的“圆” 按钮即可绘制圆。在AutoCAD 2020中，可以使用6种方法绘制圆。
O
指定圆心和半径 B
O A
指定 3 点
O 指定圆心和直径 A
A
O 指定两点
A
O l
指定两个相切对象和半径
B
l 指定 3 个相切对象
中文版AutoCAD 2020实用教程
中文版AutoCAD 2020实用教程
第02章 绘制简单二维图形对象
在AutoCAD 2020中，使用“绘图”菜单中的命令，可以绘制点、直线、 圆、圆弧和多边形等简单二维图形。二维图形对象是整个AutoCAD的绘图基础， 因此要熟练地掌握它们的绘制方法和技巧。
中文版AutoCAD 2020实用教程
指定射线的起点后，可在“指定通过点:”提示下指定多个通过点，绘制以 起点为端点的多条射线，直到按Esc键或Enter键退出为止。
图形设计与制作基本图形的绘制
4-1 绘制矩形
• 选择“矩形”工具，可以绘制出一个矩形； • 1、按住shift键，可以绘制出一个正方形； • 2、按住~键，可以绘制出多个矩形； • 3、选择“矩形”工具，在页面中需要的位置单击，弹出“矩形”对话框，
可以精确地绘制矩形。
第11页/共25页
4-2 绘制圆角矩形
置单击，弹出“矩形网格工具选项”对话框，可 以精确绘制矩形网格。
第8页/共25页
3-5 绘制极坐标
• 选择“极坐标网格”工具，绘制出一个极坐标网格； • 1、按住shift键，绘制出一个圆形极坐标网格； • 2、按住~键，绘制出多个极坐标网格； • 3、选择“极坐标网格”工具，在页面中需要的位置单击，弹出“极坐标
网格工具选项”对话框，可以精确绘制极坐标网格； • 4、在绘制极坐标时，按住鼠标不放，按方向键“向上键”增加同心圆数，
按方向键“向下键”减少同心圆数；按“向右键”增加径向分隔线数， 按“向左键”减少径向分隔线数。
第9页/共25页
4、基本图形的绘制
• 1、绘制矩形 • 2、绘制圆角矩形 • 3、绘制椭圆形 • 4、绘制多边形 • 5、绘制星形 • 6、绘制光晕
第4页/共25页
3-1 绘制直线段
• 选择“直线段”工具，可以绘制一条任意角度的斜线； • 1、按住shift键，可以绘制水平、垂直或45度角及其倍数的直线； • 2、按住Alt键，可以绘制以鼠标单击点为中心的直线（由单击点向两边
扩展）； • 3、按住~键，可以绘制多条直线。 • 4、选择“直线段”工具，在页面中需要的地方单击鼠标，或双击“直线
第15页/共25页
4-6 绘制光晕形
•
选择“光晕”工具，在页面中需要的位置单击
2024版cad简单画图详细步骤
控制图层可见性和冻结状态
控制图层可见性
在图层管理器中，可以通过勾选或取消勾选图层前的复选框来控制图层的可见性。当图层被隐藏时，该图层上的 图形将不会显示。
冻结图层
通过冻结图层，可以禁止对冻结图层上的对象进行编辑和选择，同时减少重生成图形时的计算量，提高绘图速度。 在图层管理器中，点击图层前的“冻结”图标即可冻结该图层。
选择“文件”菜单中的 “批处理”选项，进入批 处理界面。
设置统一的打印参数、纸 张大小、输出格式等。
2023-2026
END
THANKS
感谢观看
KEEP VIEW
REPORTING
02
工具栏中包含了常用的绘图和编辑命令，如直线、 圆、矩形、修剪、延伸等。
03
通过选择不同的工具栏和命令，用户可以在绘图区 中进行各种操作。
基本操作：打开、保存、关闭文件
01
02
03
打开文件
保存文件
关闭文件
在CAD软件中，可以通过“文件” 菜单或快捷键“Ctrl+O”打开已 有的图形文件。
完成绘图后，可以通过“文件” 菜单或快捷键“Ctrl+S”保存当 前图形文件。
圆、圆弧及椭圆绘制技巧
01 椭圆绘制 02 选择“椭圆”工具。
03
指定轴端点，或输入长轴和短轴长度。
矩形和多边形绘制步骤
01
矩形绘制
02
选择“矩形”工具。
03
指定对角线上的两个点，或输入宽度和高度。
矩形和多边形绘制步骤
01 02 03 04
可选择圆角或倒角选项。 多边形绘制
选择“多边形”工具。 输入边数，指定中心点和外接圆半径，或选择边方式并指定各点。
绘制基本图形
HRESULT IDirect3DDevice9:: IDirect3DDevice9::HRESULT SetFVF( DWORD FVF //灵活顶点格式 );
设置渲染流水线中顶点格式
g_pD3DDevice->SetFVF(CUSTOMVERTEX_FVF);
使用顶点缓存绘制三角形
将图形绘制到后台缓存中：
使用顶点缓存绘制三角形
创建一个可容纳3个CUSTOMVERTEX类型的顶点 的顶点缓存
g_pD3DDevice->CreateVertexBuffer( 3*sizeof(CUETOMБайду номын сангаасERTEX), 0,D3DFVF_CUSTOMVERTEX,D3DPOOL_MANAGED, & g_pD3Dvb, NULL);
使用索引缓存绘制矩形
创建索引缓存，保存索引值 创建IDirect3DIndexBuffer9接口指针
IDirect3DIndexBuffer9* g_pD3Dib；
使用索引缓存绘制矩形
创建索引缓存：
HRESULT IDirect3DDevice9::CreateIndexBuffer( UINT Length, DWORD Usage, D3DFORMAT Format, D3DPOOL Pool, IDirect3DIndexBuffer9** ppIndexBuffer, HANDLE* pSharedHandle ); •Length —— 分配给缓存的字节大小。 •Usage ——说明缓冲区的用法。 •Format—— 索引数组的元素格式，可以是16位或32位的格式。 •Pool —— 缓存的位置。 •ppIndexBuffer——用于接收所创建的索引缓存的指针。 •pSharedHandle ——没有使用，设置为0。
《CorelDRAW X7平面设计案例教程》教学课件 第3章 绘制基本图形
认调色板”选项，使其显示），并利用鼠标拖拽将其设置为浮动状态，如图3-11（a）所示。
02
用鼠标单击“热粉”色块来填充矩形，然后右键单击 图标，取消矩形的轮廓线颜色，得到 如图3-11（b）所示的填充效果。
（a）
（b）
图3-11 填充矩形并设置轮廓效果
12
选择工具箱中的“3点矩形工具” ，在页面上方按住鼠标左键不放并向下拖动，至合适位 置后释放鼠标， 可确定矩形的一条边。 然后向右平移鼠标并再次单击，确定矩形的另一个
绘制圆角扇形角或倒棱角矩形设置矩形的左角的半径设置矩形的右角的半径设置矩形边框的宽度图34矩形工具属性栏圆角扇形角倒棱角图35制作圆角扇形角和倒棱角矩形二使用椭圆工具组椭圆形是图形绘制中除矩形之外的另一个常用图形coreldrawx7提供了两种绘制椭圆形的工具分别是椭圆形工具和3点椭圆形工具椭圆形工具主要以斜角拖动的方式来快速绘制椭圆形并利用属性栏迚行基本的修改变换
设置矩形的 左角的半径
设置矩形的右 角的半径
设置矩形边 框的宽度
图3-4 矩形工具属性栏
圆角
扇形角
倒棱角
图3-5 制作圆角、扇形角和倒棱角矩形
7
二、使用椭圆工具组
椭圆形是图形绘制中除矩形之外的另一个常用图形，CorelDRAW X7提供了两种绘 制椭圆形的工具，分别是“椭圆形工具” 和“3点椭圆形工具” 。
（a）
（b）
图3-14 填充圆角矩形并设置轮廓效果
16
击工具箱中的“椭圆形工具” ，将光标移到圆角矩形的左侧，按下鼠标左键并拖动，即可绘制
06 出任意比例的椭圆，如图3-15（a）所示。
在“椭圆形工具” 属性栏中确认“锁定比率”图标处于打开状态 ，然后在“对象大小”
2024版绘制CAD基础图教程
选择“标注”菜单下的“半径”选项，在图纸上选择一个圆弧或圆，即可生成半径尺寸标注。
直径尺寸标注 选择“标注”菜单下的“直径”选项，在图纸上选择一个圆弧或圆，即可生成直径尺寸标注。注意，直 径尺寸标注通常用于表示圆的直径。
文字注释的添加与编辑
添加文字注释
选择“绘图”菜单下的“文字”选项， 在图纸上指定文字的位置和大小，然 后输入文字内容即可。
绘制圆弧
选择“圆弧”工具，可以通过指定起点、终点和圆心，或者起点、终点和半径等方式来 绘制圆弧。
绘制矩形、多边形和椭圆
绘制矩形
选择“矩形”工具，指定对角线上的两个点即可绘制矩形。 也可以通过输入长和宽的值来确定矩形的大小。
绘制多边形
选择“多边形”工具，指定多边形的边数和中心点即可绘 制多边形。也可以通过选择多边形的一条边和中心点来确 定多边形的大小和位置。
基本操作命令与快捷键
直线命令（L）
用于绘制直线段，快捷键为 “L”。
01
圆命令（C）
02 用于绘制圆形，快捷键为“C”。
矩形命令（REC）
用于绘制矩形，快捷键为 “REC”。
03
移动命令（M）
04 用于移动图形对象，快捷键为
“M”。
旋转命令（RO）
05 用于旋转图形对象，快捷键为
“RO”。
删除命令（E）
形状。
绘制云线
选择“云线”工具，在需要的 位置点击并拖动鼠标即可绘制 云线。云线的形状可以根据需 要进行调整，常用于表示注释 或标记等。
04
编辑图形元素与高级功能应用
选择、移动、旋转和缩放对象
选择对象
使用鼠标单击或拖动选择框来选择对象。也可以通过使用快捷键或选 择过滤器来更精确地选择对象。
第2章 绘制基本图形
绘制构造线
构造线为两端可以无限延伸的直线，没有起 点和终点，主要用于绘制辅助线。 选择“绘图”|“构造线”命令(XLINE) “绘图工具栏”中单击“构造线”按钮 在命令提示行里输入： XLINE （1）指定两点画线 （2）指定角度画线 （3）画水平线 （4）指定三点画平分线 （5）画垂直线 （6） 画所选直线的平行线
在AutoCAD 2008中，画椭圆有3种方式： 2008中，画椭圆有3 （1）轴端点方式 （2）椭圆心方式 （3）旋转角方式
椭圆另一轴 的 轴 度 半 长 主轴的第 一 端 个 点 椭圆主轴 的 点 端 另一个轴的 半 长 轴 度
椭 中 点 圆 心
主轴的第 二 端 个 点
绘制椭圆弧
选择菜单栏“绘图” 椭圆” 圆弧” 选择菜单栏“绘图”|“椭圆”|“圆弧”命令 在“绘图工具栏” 中单击“椭圆弧”图标按 绘图工具栏” 中单击“椭圆弧” 钮 也可通过启用绘制“椭圆” 也可通过启用绘制“椭圆”命令，然后输入： A
A O O O 指定圆心和半径 B O O A 指定 3 点 l 指定两个相切对象和半径 B l 指定 3 个相切对象 指定圆弧” 选择菜单栏“绘图”|“圆弧”命令中的子命 令 在“绘图工具栏” 中单击“圆弧”图标按钮 绘图工具栏” 中单击“圆弧” 在命令行里输入：ARC 在命令行里输入：ARC 在AutoCAD 2008中，圆弧的绘制方法有11种： 2008中，圆弧的绘制方法有11种：
2.2 绘制矩形和正多边形
在AutoCAD中，矩形及多边形的各边并非 AutoCAD中，矩形及多边形的各边并非 单一对象，它们构成一个单独的对象。使 用RECTANGE命令可以绘制矩形，使用 RECTANGE命令可以绘制矩形，使用 POLYGON命令可以绘制多边形。 POLYGON命令可以绘制多边形。 绘制矩形 绘制正多边形
AutoCAD绘制工程平面图方法详解
AutoCAD绘制工程平面图方法详解章节一：介绍AutoCAD软件AutoCAD是一种专业的计算机辅助设计（CAD）软件，被广泛应用于工程绘图领域。
它提供了丰富的绘图功能和工具，可以帮助工程师、建筑师和设计师进行准确、高效的平面图绘制。
章节二：平面图绘制前的准备工作在开始绘制平面图之前，需要进行一些准备工作。
首先是确定绘图的比例尺，并将图纸设置为相应比例。
其次，要明确绘图的范围和要绘制的内容，包括建筑物的平面布局、尺寸和标注等。
此外，还需要收集相关的技术规范和标准，以确保绘制出符合规范的平面图。
章节三：绘制基本图形对象在AutoCAD中，可以使用各种命令和工具绘制基本的图形对象，如线段、圆形、矩形等。
通过命令行或工具栏，可以选择相应的绘图命令，并通过指定坐标点或使用鼠标进行绘图。
绘制完基本图形后，可以使用编辑工具调整和修改图形的形状。
章节四：应用图层管理图层管理是AutoCAD中的重要功能之一。
通过将绘图对象分配到不同的图层上，可以实现对不同对象的控制和管理。
比如可以将墙体、门窗、家具等对象分别放置在不同的图层上，并通过图层的显示和隐藏来方便地控制平面图的显示效果。
章节五：应用尺寸和标注在绘制工程平面图时，尺寸和标注是至关重要的。
AutoCAD提供了丰富的尺寸和标注工具，可以帮助用户精确地标注和测量图纸上的各种尺寸和距离。
通过选取不同的尺寸样式和设置相应的标注标准，可以方便地添加尺寸和标注到平面图上。
章节六：应用块定义块定义是AutoCAD中的重要概念之一。
通过将一组图形对象合并为一个块，并对该块进行定义和命名，可以实现对图形的复用和编辑。
比如可以将一组窗户图形定义为一个块，并在平面图中多次重复使用。
当需要修改窗户图形时，只需要修改一处块定义即可，所有使用该块的地方都会自动更新。
章节七：应用图纸布局和打印设置在完成平面图的绘制后，需要进行图纸布局和打印设置。
通过图纸布局，可以将绘制好的平面图放置在相应的图纸空间中，并设置打印比例和其他相关参数。
基本图形的绘制
弧形工具可以用来绘制各种曲率和长短的弧线， 可以直接选择工具后在工作页面上拖动。 选择弧形工具，然后在工作页面中单击，打开 【弧线段工具选项】对话框，在对话框中可以设 置弧线的长度、类型、基线轴以及斜率的大小。 【X轴长度】和【Y轴长度】是指形成弧线基于两 个不同坐标轴的长度，【类型】指弧线的类型， 包括开放弧线和闭合弧线，【基线轴】可用来设 定弧线是以X轴还是Y轴为中心，【斜率】是设定 曲率，包括【凹】和【凸】两种表现手法，当 【弧线填色】复选框呈选中状态时，可以以当前 的填充色对生成的弧线迚行填色。 按住鼠标左键拖动的同时，可以翻转弧线。 按住鼠标左键拖动的同时按住上档键，得到等轴 弧线。 按住C键，可以改变弧线的类型。 按住F键，可以改变弧线的方向。 按住X键，弧线在凹和凸曲线之间切换。 按住鼠标左键拖动的同时按住空格键，可以随鼠 标拖动移动弧线的位置。 在按住鼠标左键拖动的过程中，按键盘上的上箭 头键可增大弧线的曲率半径。
选择光晕工具，在希望放置光晕 中心的手柄的位置单击。 在打开的【光晕工具选项】对话 框中，可以指定光晕中心的直径、 不透明度和亮度。 指定光晕的增大作为整体大小的 百分比，然后指定光晕的模糊度。 希望光晕包含射线，选中【射线】 复选框并指定射线的数量、最长 的射线和射线的模糊度。 希望光晕包含光环，选中【环形】 复选框并指定光晕中心点与最进 的光环中心点之间的路径距离、 光环数量、最大的光环和光环的 方向。
多边形工具用于绘制多边形。在工具箱中 选择多边形工具，在页面中单击，在对话 框中可以设置【边数】和【半径】。这里 的半径是多边形外接圆的半径，同时鼠标 单击位置成为多边形的中心（即多边形外 接圆的圆心）。多边形的边数的设置也是 有限制的，边数最多为1000，最少为3， 半径数值的设定范围是0到2889.7791毫米。 选择多边形工具后，直接用鼠标在页面上 拖动，也可以得到多边形。拖动的同时， 可旋转多边形。按住鼠标左键拖动的同时 按住上档键，可控制旋转的角度为π/4的倍 数，得到的就是一个正多边形。按住鼠标 左键拖动的同时按住空格键，就可以在按 住鼠标左键拖动的同时移动多边形的位置。 在拖动的过程中，按键盘上的上箭头键可 增加多边形的边数，每按一次，增加一条 边。
CAD快捷键大全(左手键+快捷键)
1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
如果是3D鼠标，则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。
1.3、撤销放弃操作：单击撤销按钮或输入u,回车。
1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
2、绘制图形的几个操作2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。
在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。
或者输入C闭合。
2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。
快捷键：PL。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例：绘制一个异形柱截面命令行输入：PL，回车。
指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。
输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。
输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。
输入：L,切换到绘制直线，单击一点，绘制一段直线。
输入：A，绘制一个圆弧与开始点闭合为一个界面形状。
接下来就可以定义一个异形截面的柱，来选择该多段性即可。
二、图形对象的修改由于三维算量软件对绘图功能已针对算量特点改进的很傻瓜化操作，不需要掌握太多的绘图命令，但是修改命令就使用很频繁了。
常用的有：1、删除：Del键2、复制：是把一个或多个对象复制到指定的位置，也可以将一个对象连续复制。
快捷键：CO。
例子：复制柱子。
单击或输入CO，选择一个柱子，回车或单击鼠标右键，指定基点，利用cad的捕捉功能单击柱的中心点，右键。
输入1000，回车。
第2章 AutoCAD的基本图形绘制
基本的图形绘制
矩形的绘制
方法一：菜单栏→ 【绘图（D）】→【矩形（G）】 方法二：【绘图】工具栏→ 【 】按钮 方法三：在命令行中输入“RECTANGLE”或“REC”（大小写均可）命令来绘 制出倒角矩形、圆角矩形、有厚度的矩形等多种矩形。 通过设置参数，能够绘制出不同形状的矩形，如图2-6所示。
图2-1 【绘图】下拉菜单
AutoCAD应用基础教程
基本的图形绘制 常用图形的绘制
AutoCAD应用基础教程
基本的图形绘制
各种线条的绘制
矩形的绘制 正多边形的绘制 圆的绘制 圆弧的绘制 椭圆和椭圆弧的绘制
AutoCAD应用基础教程
基本的图形绘制
各种线条的绘制
线条是组成图形的基本 元素，不论多么复杂的 图形，实际上都是由不 同的线段、点、圆弧、 尺寸及文字标注所组成 的。AutoCAD提供的绘 线命令主要包括绘直线、 构造线、折线、样条曲 线、多段线、多线等， 如图2-2所示。除形式 不同之外，线条又可以 有不同的颜色、线宽、 线型（如连续线、点划 线、虚线等）。
[内接于圆（I）/外切于圆（C）]
基本的图形绘制
外切正多边形
Command:pol Command: _polygon Enter number of sides <4>: 6 Specify center of polygon or [Edge]: Enter an option [Inscribed in circle/Circumscribed about circle] <I>: c Specify radius of circle: 50
【倒角（C）/标高(E)/圆角(F)/厚度(T)/宽度(W)】
实训二 绘制基本二维图形
实训二绘制基本二维图形一、实训目的及要求1掌握绘制直线对象2掌握绘制矩形和等边多边形3掌握绘制曲线对象4掌握设置点的样式并绘制点对象二、实训步骤1绘制直线、射线、构造线。
2绘制矩形、正多边形。
3绘制圆、圆环、圆弧、椭圆和椭圆弧。
4绘制点、设置点的样式与大小、绘制定数等分点、绘制定距等分点。
三、实训内容1.绘制直线根据指定的端点绘制一系列直线段。
命令：LINE单击“绘图”工具栏上的(直线)按钮，或选择“绘图”|“直线”命令，即执行LINE命令，AutoCAD提示：第一点:(确定直线段的起始点)指定下一点或[放弃(U)]:(确定直线段的另一端点位置，或执行“放弃(U)”选项重新确定起始点)指定下一点或[放弃(U)]:(可直接按Enter键或Space键结束命令，或确定直线段的另一端点位置，或执行“放弃(U)”选项取消前一次操作)指定下一点或[闭合(C)/放弃(U)]:(可直接按Enter键或Space键结束命令，或确定直线段的另一端点位置，或执行“放弃(U)”选项取消前一次操作，或执行“闭合(C)”选项创建封闭多边形)指定下一点或[闭合(C)/放弃(U)]:↙(也可以继续确定端点位置、执行“放弃(U)”选项、执行“闭合(C)”选项)执行结果：AutoCAD绘制出连接相邻点的一系列直线段。
用LINE 命令绘制出的一系列直线段中的每一条线段均是独立的对象。
2.绘制射线绘制沿单方向无限长的直线。
射线一般用作辅助线。
选择“绘图”|“射线”命令，即执行RAY命令，AutoCAD提示：指定起点:(确定射线的起始点位置)指定通过点:(确定射线通过的任一点。
确定后AutoCAD绘制出过起点与该点的射线)指定通过点:↙(也可以继续指定通过点，绘制过同一起始点的一系列射线3. 绘制构造线绘制沿两个方向无限长的直线。
构造线一般用作辅助线。
单击“绘图”工具栏上的(构造线)按钮，或选择“绘图”|“构造线”命令，即执行XLINE命令，AutoCAD提示：指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:4.绘制矩形根据指定的尺寸或条件绘制矩形。
cad绘制最开始的点、线基本图形对象命令
绘制点、线基本图形对象命令开始一、绘制基本图形之前必须知道的基础命令1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
如果是3D鼠标，则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选：左图从左往右拖拽选中实线框内的物体，只选中了左边的柱子。
框选：右图从右往左拖拽选中虚线框内的物体和交叉的物体，选中了右边的柱子和梁。
2、Esc取消操作当正在执行命令的过程中，敲击Esc键可以中止命令的操作。
3、撤销放弃操作autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。
4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
5、经常查看命令区域的提示，按提示操作。
二、绘制图形的几个操作命令这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。
为了了解cad概念，以下介绍几个基本的命令。
1、绘制直线单击工具条直线命令或在命令行中输入L，回车。
↓在绘图区单击一点或直接输入坐标点，回车。
↓接着指定下一点，回车。
↓重复下一点，或回车结束操作。
或者输入C闭合。
↓举例：绘制一个三角形的三个边：命令行输入：L 回车↓指定第一个点：↓单击一点：回车。
↓重复单击另一点，回车。
↓输入：C回车。
直线闭合，形成一个三角形。
2、绘制多段线多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。
快捷键：PL。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例：绘制一个异形柱截面命令行输入：PL，回车。
↓指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。
↓按快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。
↓输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。
↓输入：L,切换到绘制直线，单击一点，绘制一段直线。
↓输入：A，绘制一个圆弧与开始点闭合为一个界面形状。
CAD零基础教程(2024)
