计算电位时,需要选定电路中某一点作为参考点(用接地 符号⊥表示),通常设参考点 的电位为零。电路中某点至参考 点的电压,记为“Vx”,称为该点电位。
模块1 电路的基本概念与基本定律 如图1.5.1所示,选取参考点为b点,则
模块1 电路的基本概念与基本定律
原则上参考点可任意选择,但为了统一起见,当电路中的 某处接地时,可选大地为参 考点。当电路中各处都未接地时, 可选取某点为参考点,如选取元件汇集的公共端为参考 点,也 称之为“地”。
图1.5.1可简化为图1.5.2所示电路,不画电源,各端标以电 位值,二者是等效的。
模块1 电路的基本概念与基本定律
模块1 电路的基本概念与基本定律
图1.2.2 外特征曲线
模块1 电路的基本概念与基本定律
图1.2.3 理想电压源
模块1 电路的基本概念与基本定律
理想电压源的特点如下: (1)输出电压U 恒等于电动势E,与理想电压源并联的所有 元件端电压均为E。 (2)理想电压源的输出电流受外电路影响。 如图1.2.3所 示电路,若RL=2Ω,则
模块1 电路的基本概念与基本定律
1.4 电源有载工作、 开路与短路
1.电源有载工作 如图1.4.1所示,当开关S1断开,S2闭合时,电源与负载接通, 称为有载工作。可得
模块1 电路的基本概念与基本定律
图1.4.1 电源有载工作、开路与短路
模块1 电路的基本概念与基本定律
PE 指电源产生的功率,ΔP 指内阻消耗的功率,P 指电源输 出的功率。图中负载为电 阻,P 也可表述为负载消耗的功率, 如果负载为电动机或者被充电的电源,P 可表述为负 载取用 的功率。
电工学第一章优秀课件
2009 年9 月
第一章 电路的基本概念、基本定
律和基本分析方法
本章内容
1-1 电路组成
1-2 电路的基本物理量及其正方向
1-3 电路的工作状态 1-4 电路基本元件 1-5 基尔霍夫定律
1-6 电阻串联和并联
1-7 电压源和电流源及其等
效变换
1-8 叠加定理、戴维宁定理 1-9 支路电流法
1-10 节点电压法
开关
I
S
1 0 B A S E - T w a ll p la t e
白炽灯
++
E
电 池
–U
RL
Ro
导线
–
电路模型是由理想电路元件构成。
1-1-2 理想电路元件,电路模型 2、理想电路元件(电路元件) 根据实际电路元件所具备的电磁性质所假想的只具 有单一电磁性质的元件。
3、5种基本的理想电路元件:
电子技术
数字电子技术
课堂教学(48学时)
电路分析基础
第一章 电路的基本概念、基本定律和基本分析方法 第二章 电路暂态分析 第三章 单相正弦交流电路 第四章 三相电路
模拟电子技术
第六章 整流、滤波及稳压电路 第七章 半导4学时)
电路部分
灯泡
电 池
导线 电源:能提供电能或电信号的器件,如电池、发电机、信号发生器。
负载:能将电能转化为其他形式能量的装置。如灯泡、电动机等
中间环节:开关、导线,起传输、分配、控制作用
1-1-2 理想电路元件,电路模型
电路理论研究的对象不是实际电路,而是电路模型
1、电路模型:把实际电路的本质特征抽象出来所形成 的理想化的电路,与实际电路具有相同的电磁性质。
电工学 电路基础简明教程 第1章
第一章 电路的基本概念与定律
功 率 的 计 算 1) u、i取关联参考方向
2) u、i取非关联参考方向 p吸 =- u i 例 U = 5V, I = - 1A i + u –
+
u
i
p吸 = u i
例 U = 5V, I = - 1A
–
P吸= UI = 5× (-1) = -5 W p吸< 0 ,说明元件实际发出功率 5W
第一章 电路的基本概念与定律
单位时间内电流做的功称为电功率,用“P ”表示: UIt W P = t = t = UI 国际单位制 U :V,I:A,电功率P用瓦特W。 用电器铭牌数据上的电压、电流值称额定值, 所谓额定值是指用电器长期、安全工作条件下的最 高限值,一般在出厂时标定。其中额定电功率反映 了用电器在额定条件下能量转换的本领。
第一章 电路的基本概念与定律
例、 右下图电路,若已知元件吸收功率为-20W, U I + 电压U=5V,求电流I。
元件
解: 由图可知UI为关联参考方向,因此: P -20 I= -4A U = 5 = 例、右下图电路,若已知元件中电流为I=-100A, 电压U=10V,求电功率P,并说明元件是电源 还是负载。 解:由图可知UI为非关联参考方向,因此: P = UI = 10×(-100) = 1000W 元件吸收正功率,说明元件是负载
+
U E
RL
_
b
–
电位V是相对于参考点的电压。参考点的 电位:Vb=0;a点电位: Va=E-IR0=IR
第一章 电路的基本概念与定律
为描述和表征电荷与元件间能量交换的规模及 大小,引入电路物理量电压、电位和电动势。 Wa-Wb 电压的定义式为: Uab = q 电位的定义式为: Va = 电动势的定义式为: 单位换算: Wa-W0 q 三者定义式 的形式相同 因此它们的 单位相同
电工学精简版课件第1章

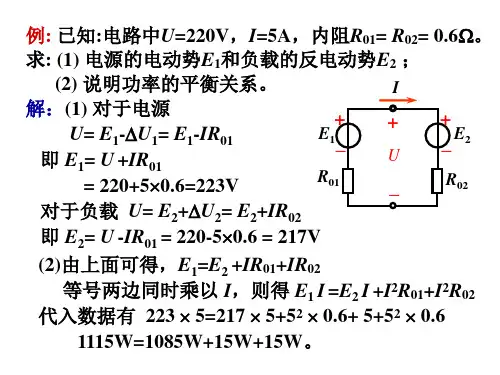

例:一只220V, 60W的白炽灯, 接在220V的电源上, 试求通过电灯的电流和电灯在220V电压下工作时的电 阻。如果每晚工作3h(小时),问一个月消耗多少电能? 解: 通过电灯的电流为 P 60 I A 0.273 A U 220 在220V电压下工作时的电阻 U 220 R 806 I 0.273 一个月用电 W = Pt = 60W(3 30) h = 0.06kW 90h= 5.4kW. h
2.推广
电流定律可以推广应用于包围部分电路的任一 假设的闭合面。 I =? 例: 广义结点
IA ICA A IAB B
I 5 + 6V _ 1
IC IB
C
2
+ _ 12V 1
5
IBC
IA + IB + I C = 0
I=0
1.6.2 基尔霍夫电压定律(KVL定律)
1.定律 在任一瞬间,从回路中任一点出发,沿回路循行 一周,则在这个方向上电位升之和等于电位降之和。 在任一瞬间,沿任一回路循行方向,回路中各 段电压的代数和恒等于零。 即: U = 0 I1 I2 a E1 = I1 R1 +I3 R3 对回路1: 或 I1 R1 +I3 R3 –E1 = 0 R + R 2 + 1 I3 R3 E2对回路2:I R +I R =E E1 1 2 2 3 3 2 2 或 I2 R2+I3 R3 –E2 = 0 b 基尔霍夫电压定律(KVL) 反映了电路中任一 回路中各段电压间相互制约的关系。
支路:ab、bc、ca、… (共6条) 结点:a、 b、c、d (共4个) 回路:abda、abca、 adbca … (共7 个) 网孔:abd、 abc、bcd (共3 个)
电工学简明教程
电工学简明教程第1章电路及其分析方法1.1电路的作用与组成部分1)组成;电源.负载.中间环节2)作用;实现电能的传输和转换1.2电路模型1)电路模型简称电路1.3电压和电流的参考方向1)在分析与计算电路时,常可任意选定某一方向作为电流的参考方向.所选的电流的参考方向并不一定与电流的实际方向一致2)在参考方向选定之后,电流之值才有正负之分1.4电源有载工作.开路与短路1)额定电压=U N 额定电流=I N 额定功率=R N2)电压.电流和功率的实际值不一定等于它们的额定值1.6电阻的串联和并联1)两个串联电阻可以用一个等效电阻R来代替,等效的条件是在同一电压U的作用下电流I保持不变.2)等效电阻等于各个串联电阻之和.R=R1+R23)两个并联电阻也可用一个等效电阻R来代替4) 等效电阻的倒数等于各个并联电阻的倒数之和1/R=1/R1+1/R2第2章正弦交流电路2.1正弦电压与电流1)正弦量变化一次所需的时间(秒)称为周期T.每秒内变化的次数称为频率F,它的单位是赫[兹](HZ)2)正弦量在任一瞬间的值称为瞬时值;用小写字母来表示,如i,u及e分别表示电流,电压及电动势的瞬时值.瞬时值中最大的值称为幅值或最大值,用带下标m的大写字母来表示,如Im,Um及Em分别表示电流,电压及电动势的幅值.3)正弦电流,电压和电动势的大小往往不是用它们的幅值,是常用有效值(均方根值)来计量.4)t=0时的相位角称为初相位角或初相位5)两个同频率正弦量的相位角之差或初相位角之差,称为相位角差或相位差,用φ表示6)在电阻元件的交流电路中,电流和电压是同相的(相位差φ=0)7)在电感元件电路中,在相位上电流比电压滞后90°(相位差φ=+90°)8)在电容元件电路中,在相位上电流比电压超前90°(φ=-90°)9)在电阻元件电路中,电压的幅值(或有效值)与电流的幅值(或有效值)之比值,就是电阻R10)在电感元件电路中,电压的幅值(或有效值)与电流的幅值(或有效值)之比值为ωL它的单位为欧[姆]11)在电感元件电路中,电压的幅值(或有效值)与电流的幅值(或有效值)之比值为1/ωC它的单位为欧[姆]12)阻抗的实部为“阻”,虚部为“抗”13)对电感性电路(XL>XC),φ为正;对电容性电路(XL<XC),φ为负14)在交流电路中,平均功率一般不等于电压与电流的有效值的乘积,如将两者的有效值相乘,则得出所谓视在功率S,即S=UI=∣Z∣I²。
电工学1-3章本章小结
本章小结第一章、直流电路1、电流经过的路径称为电路。
电路由电源、负载、导线和控制电器(开关)三部分组成。
电路通常为通路、断路、短路三种状态。
2、电荷的定向移动称为电流。
正电荷移动的方向为电流的方向。
电流的大小用单位时间里通过导体横截面积的电荷量的多少来表示,即tQI =,其单位为A 。
3、电场力将单位正电荷在场中从a 点移动到b 点所做的功,叫做a 、b 两点间的电压。
电场力将单位正电荷从电场中的某点移动到参考点所作的功,叫做该点的电位,其单位为V 。
参考点的电位等于零。
两点间的电压等于两点的电位差,即b a ab U U U -=。
4、电源力把单位正电荷从电源负极移到正极所做的功,称为电源的电动势。
电动势的方向在电源内部由低电压指向高电位。
电动势的单位为V 。
5、电阻是反映导体对电流起阻碍作用大小的物理量。
导体电阻的大小与导体的几何尺寸和材料的关系为R=SL 。
电阻的倒数叫电导。
各种材料根据其导电性能可分为导体、绝缘体、半导体和超导体。
电阻的单位为。
电导的单位为S 。
6部分电路欧姆定律:流过导体的电流强度与导体两端的电压成正比,与导体的电阻成反比,其表达式为RUI =。
全电路欧姆定律:在一个闭合回路中,电流强度与电源的电动势成正比,与电路中内电阻和外电阻之和成反比,其表达式为r+=R EI 。
7、电位、电压的分析与计算。
某点的电位等于从该点出发经过任意路径到参考点之间各段电路上的电压的代数和。
8、电功:电流通过负载时,电流要做功。
电流做的功叫电功,电功t t t 22RU UI R I A === 。
电功的单位为J 和k W ·h 。
9、电功率:单位时间内电流所做的功称为电功率。
电功率表示电流做功的快慢。
电阻的电功率RU R 22I UI P ===。
电功率的单位为 W 和kW 。
电源产生的电功率等于负载消耗的电功率和电源内电阻消耗电功率之和。
10、额定值就是保证电器设备能长期安全工作的最大电压、最大电流和最大功率,分别称为额定电压、额定电流和额定功率。
《电工学简明教程》课件
在电工实践操作中,应遵循一定的操作规范,以确保操作过程的安全和顺利。
电工实践操作规范是指导电工进行实践操作的重要准则,它规定了操作步骤、注意事项等内容。遵循操作规范可以有效地避免因操作不当而引起的安全事故,同时也能提高工作效率和操作质量。
常见的电工工具和仪表包括螺丝刀、钳子、电笔、万用表等。每种工具和仪表都有其特定的用途和使用方法,正确使用这些工具和仪表可以有效地解决电路故障、安装电气设备等问题,同时也能避免因使用不当而引起的设备损坏或人身伤害。
03
现代应用
电工学在通信、计算机、自动化等领域得到广泛应用,推动着社会的进步。
01
早期探索
从静电学到电流的发现,再到电磁感应定律的提出,电工学逐渐形成。
02
近代发展
随着电力工业的兴起,电工学在发电、输电、配电等方面取得巨大进步。
02
CHAPTER
电工基础知识
电荷的定向移动形成电流,电流的方向规定为正电荷移动的方向。
详细描述
04
CHAPTER
交流电与电机
正弦交流电的定义
正弦交流电是指电流的大小和方向随时间按正弦规律变化的电流。
三相交流电是由三个相位差为120度的单相交流电组成的电源系统。
三相交流电的定义
三相交流电广泛应用于工业和民用领域,如电动机控制、输电和配电等。
三相交流电的应用
三相交流电具有对称性、可靠性和经济性等优点。
电流的形成
电路由电源、负载、开关和导线等组成,用于实现电能的传输和转换。
电路的组成
导体中的电流与导体两端的电压成正比,与导体的电阻成反比。即 I=U/R。
欧姆定律
电压是电场中两点之间的电势差,是推动电荷移动的力。电压的方向与电流的方向相同(从高电位指向低电位)。
电工学简明教程课件(第一章)ppt
对 A、B、C 三个结点 应用 KCL 可列出: IA = IAB – ICA
IB = IBC – IAB
IC = ICA– IBC 上列三式相加,便得 IA + IB + IC = 0 即 I =0
可见,在任一瞬间通过任一封闭面的电流的代数和 也恒等于零。
第1章 电路及其分析方法
1.5.2 基尔霍夫电压定律(KVL) 基尔霍夫电压定律用来确定回路中各段电压之间的 关系。
[解] P = UI = (–2) 3 W= – 6 W 因为此例中电压、电流的参考方向相同 而 P 为负值,所以 N 发出功率,是电源。 想一想,若根据电压电流 的实际方向应如何分析?
第1章 电路及其分析方法
1.4.1 电源有载工作 4.额定值与实际值
+
I
额定值是为电气设 备在给定条件下正常运 行而规定的允许值。
第1章 电路及其分析方法
1.4 电源有载工作、开路与短路
1.4.3 电源短路 由于某种需要将电路的某一段短路,称为短接。
I
+ E _
R1 有 源 电 路
I 视电路而定 R U=0
U
R0
第1章 电路及其分析方法
1.5
I1
R1 I2 R2 R3 b
基尔霍夫定律
支路 电路中的每一分支 如 acb ab adb
(对任意波形的电流) (直流电路中)
第1章 电路及其分析方法
1.5.1 基尔霍夫电流定律(KCL)
I4 I1
a I2 I3
若以流向结点的电流为负, 背向结点的电流为正,则根据 KCL,结点 a 可以写出 I1 – I2+ I3 + I4 = 0
[例] 上图中若 I1= 9 A, I2 = –2 A,I4 = 8 A,求 I3 。
山东理工大学电工学简明教程复习总结全解
-
R0
3、基尔霍夫定律
(1)概念 (2)KCL
I入= I出
广义节点 (3)KVL
U=0
1.列方程前标注回路循行方向; 2.应用 U = 0列方程时,项前符号的确定: 如果规定电位降取正号,则电位升就取负号。
3. 开口电压可按回路处理
4、电阻串并联
串联:R =R1+R2 U = U 1+ U 2
es –
+
动态分析(Au 、 Ri 、 Ro) 计算 rbe
26(mV ) rbe 200( ) (1 β ) I E (mA )
I B b
+
微变等效电路
Ii
RS
I c C
rbe
RL Au rbe
RC // RL RL
+ ES -
6、叠加原理
① 叠加原理只适用于线性电路。 ② 线性电路的电流或电压均可用叠加原理计算, 但功率P不能用叠加原理计算。例:
P1 I R1 ( I1 I1 ) R1 I1 R1 I1 2 R1
2 1 2 2
③ 不作用电源的处理: E = 0,即将E 短路; Is=0,即将 Is 开路 。
+j
b
0
2
A
2
r
a
+1
b r sin
• 极坐标式
Ar
r a b 复数的模 b arctan 复数的辐角 a
j
A a jb r cos j r sin re r
(2) 复数的运算 • 相等:
代数式:实部相等,虚部相等
极坐标式:模相等,辐角相等 • • • 加、减:实部相加减,虚部相加减 乘法:模相乘,辐角相加 除法:模相除,辐角相减 如果是其他形式表示的复数,应先化成代数式 如果是其他形式表示的复数,应先化成极坐标式
电工学讲义资料第1章电路的基本概念与基本定律
电阻元件
总结词
电阻元件在电路中的作用是实现电压和电流的转换关系。
详细描述
在电路中,电阻元件可以用于实现电压和电流的转换关系。通过在电阻元件上 施加电压,可以产生电流;同时,通过在电阻元件上施加电流,也可以产生电 压。这种转换关系是线性电阻元件的基本特性之一。
电阻元件
总结词
电阻元件的参数包括标称阻值、额定功率和误差等。
需考虑三相之间的相位关系,以准确描述三相电压、电流的变化规律。
感谢您的观看
THANKS
VS
详细描述
在交流电路中,电感元件可以用于实现电 磁感应和滤波等作用。通过选择适当的电 感值,可以滤除电路中的高频噪声或干扰 信号,提高电路性能;同时,电感元件也 可以用于实现电磁感应,将磁场能转换为 电能或热能等其他形式的能量。
电感元件
总结词
电感元件的参数包括标称电感、品质因数和误差等。
详细描述
电容元件是一种被动元件,其作用是存储电能。在电路中,电容元件通过电场来存储电能 ,从而控制电路中的电压和电流。电容元件的电容量通常由其电介质、极板面积和极板间 距决定。
总结词
电容元件在电路中的作用是实现交流信号的滤波和耦合。
电容元件
• 详细描述:在交流电路中,电容元件可以用于实现信号的滤波和耦合。通过选择适当的电容值,可以滤除电路中的噪声或 干扰信号,提高电路性能;同时,电容元件也可以用于耦合不同电路部分之间的信号,实现信号传输和控制。
电工学讲义资料第1章电路 的基本概念与基本定律
目录
• 电路的基本概念 • 基本电路元件 • 电路的基本定律 • 电路的分析方法 • 电路的暂态分析
01
电路的基本概念
电路的组成
01
电路与电子技术简明教程 第1章 电路的基本概念和基本定律
电路与电路模型
电路模型
在电路模型中,电池在对外提供电能的同时,内部也消耗一部分电能,所以用一个
理想电压源US和一个内电阻R0串联来表征;电灯泡用一个负载电阻RL表示;开关用S
表示;把全部的元件用导线连接在一起。
手电筒的电路模型
1-2电路的基本物理量
[ 第1章 电路的基本概念和基本定律]
电路的基本物理量
电压
某一元件的电压参考方向(由“+”指向“”)与电流的参考方向(箭头指向)一致,称为 电压与电流的参考方向是关联的,此时电压与电流的参考方向叫做关联参考方向;
否则,称为非关联参考方向。
(a) 关联参考方向
(b)非关联参考方向
电压电流的关联与非关联参考方向
电路的基本物理量
电功率
在电路分析中,电功率是标志电路电能转换的快慢的一个物理量。通常把单位时 间内元件吸收或发出的电能称为电功率,简称功率,用p表示,即
电路负载元件
电容元件
电容所带电量q与端电压u的比值叫做电容元件的电容值,简称电容,用C表示。
Cq u
在SI制中,电容的基本单位为法拉(F),简称法。法拉单位太大,常用单位是微法 (F)和皮法(pF)。 单位换算关系为
1F=106μF=1012pF
电路负载元件
电容元件
电容的伏安关系(关联参考方向)
(a)I>0时
(b) I<0时
电流的参考方向与实际方向的关系
注意:在没有给定参考方向的情况下,讨论电流的正负是没有意义的。
电路的基本物理量
电压
电压是描述电场力对电荷作功的物理量。电路中某两点a、b间的电压在数值上等于电场力将单位正电
荷由a点移动到b点时所做的功。
电工学 第1章电路的基本概念与基本定律PPT课件
如图电路:
a
E 为电源的电动势 E U 为电源的端电压
U
R
R0 为电源的内阻 R 为电路负载电阻
R0 b
一、有载工作状态
当开关闭合,电源与负载接通, 即电路处于有载工作状态。
电路中的电流为 I=E/(R0+R) a 负载电阻两端的电压为 U=IR E
或写成 U=E-IR0
阻上损耗的功率。 可见电路具有功率平衡特性。
二. 开路工作状态
如图电路:当开关断开时,电
路则处于开路(空载)状态。
a
开路时,外电路的电阻为无穷 大,电路中的电流 I 为零。
E
电源的端电压(称为开路电压 R
或空载电压 U0 ) 等于电源的 电动势,电源不输出电能。
0
b
电路开路时的特征为
I=0 U = U0 = E P=0
I= 0
U=
R
U0
三. 短路工作状态
当电源两端由于某种原因而 联在一起时,称电源被短路。
IS a
c
短路时,可将电源外电阻视 E
R
为零,电流有捷径流过而不 通过负载。
R0
由于R0很小,所以此时电流
b
d
很大,称之为短路电流 Is 。
U=0
电路短路时的特征为
I = Is = E / R0
P = P = I2 R0
+
_ E3
R3
独立回路:?个 3个
有几个网孔就有几个独立回路
小结
设:电路中有N个结点,B个支路 则: 独立的结点电流方程有 (N -1) 个
独立的回路(网孔)电压方程有 (B -N+1)个
《电工学简明教程》-第三版-课后习题答案
