单层工业厂房定位轴线.
单层工业厂房介绍baom
1屋面板；2天沟板；3天窗架；4屋 架； 5托 架；
6吊车梁；7排架柱；8抗风柱；9基 础；10连系梁；
11基础梁；12天窗架垂直支撑；13屋架下弦横向水平支撑； 14屋架端部垂直支撑；15柱间支撑
(一) 屋盖结构
分类： 无檩体系 有檩体系 1、无檩体系：当大型屋面板直接支承(焊牢)在屋架或屋面
二、单层厂房的结构屋架或轻钢屋架) 2、混凝土结构(钢筋混凝土柱、钢屋架或预应力混凝土屋架) 3、全钢结构(钢屋架、钢柱)三类。
混合结构：无吊车或吊车吨位不超过5t、跨度在1．5m以内、 柱顶标高在8m以下、无特殊工艺要求的小型厂房。
③防震缝
作用：减轻厂房震害而采取的措施之一。 平面、立面复杂，结构高度或刚度相差很大，厂房侧边
布置附属用房(如生活间、变电所、炉子间等)时，应设置防 震缝。 设置：防震缝应将上部结构和基础都完全分开， 宽度：在厂房纵横跨交接处100～150mm，其它情况50～ 90mm。 地震区的厂房，其伸缩缝和沉降缝均应符合防震缝的要求。 一般情况下，应考虑将三种“缝”在一个位置设置，同时满 足三种缝的要求，即“三缝合一” 。
钢筋混凝土结构或全钢结构： 吊车吨位250t(中级工作制)以上、跨度大于36m的大型厂房 有特殊工艺要求的厂房(如设有10t以上锻锤的车间)。
其它大部分厂房均可采用装配式和预应力混凝土结构。 随着我国钢产量的增加，全钢结构厂房增多。
按承重结构的型式分类：
1、排架：排架结构由屋架(或屋面梁)、柱和基础组成，柱与 屋架铰接，与基础刚接。根据工艺和使用要求，分等高、不 等高、锯齿形等式。钢筋混凝土排架结构是单厂结构的基本 形式，跨度可超过30m，高度可达20～30m或更高，吊车吨 位可达150t甚至更大。
单层工业厂房设计
装配式钢筋混凝土骨 架结构厂房示意图
第一章
钢结构厂房示意
01 添 加 标 题
单层工业厂房内部的起重运输设备
0 3 梁式吊车
单击此处添加小标题
02 单轨悬挂式吊车
单击此处添加小标题
0 4 桥式吊车
单击此处添加小标题
单轨悬挂式吊车
W=1~2t
梁式吊车
单层厂房定位 轴线示意
横向定位轴线
中间拄与横向定位 轴线的联系；
横向伸缩缝、防震 缝与横向定位轴线 的联系。
3、山墙 与横向定 位轴线的 联系
承重山墙横向 定位轴线
纵向定位轴线
单层厂房的纵向定位轴线主要用来标注厂房 纵向构件，如屋架的长度(标志尺寸)。墙和 柱与纵向定位轴线的联系方式，要求构造简 单、结构合理、保证吊车运行所需尺寸。
单跨、双跨及 多跨厂房
混合层数厂房
工业建筑的特点：
工艺当先
体型高大
屋顶构造复杂
结构特殊
工业建筑的设计要求 满足生产工艺要求 满足建筑技术的要求 满足建筑经济要求 满足卫生及安全要求
二．单层工业建筑的结构类型
三．骨架承重结构
○ 简称骨架结构，系由柱子、屋架、或屋面大梁（或其他 屋盖结构）等承重构件组成。内外墙一般不承重，只起 维护和分割作用。
第7章 单层
工业建筑设计
工业建筑也称工业厂房，是产品生产及工人操 作的场所，是为工业生产服务的。因此，工业 厂房首先必须满足生产要求，能够布置和保护 生产设备，同时必须创造良好的生产环境和劳 动保护条件，以保证产品质量，保护工人的身 体健康，提高劳动效率。这就要求工业厂房的 设计和构造要做到和民用建筑一样，体现适用、 安全、经济、美观的建筑方针。
单层工业厂房定位轴线
单层工业厂房定位轴线
厂房的跨度在18m或18m以下时，应采 用扩大模数30M数列。在18m以上时，应采 用扩大模数60M数列。单层厂房的柱距应采 用扩大模数60M数列；厂房山墙处抗风柱柱 距宜采用扩大模数15M数列。
单层工业厂房定位轴线
13.2 定位轴线的定位
•13.2.1 横向定位轴线
相协调，确定二者的关系如下(图13.6)：
L——厂房跨度，即纵向定位轴线间的距离； S——吊车跨度，即吊车轨道中心线间的距离； e——吊车轨道中心线至定位轴线间的距离。
单层工业厂房定位轴线
单层工业厂房定位轴线
(1)封闭结合 指纵向定位轴线与边柱外缘、外墙内缘
三者相重合的定位方法(图13.7(a))。这样确 定的轴线称为“封闭轴线”。 (2)非封闭结合
13.2.3 纵横跨相交处定位轴线的定位
纵横跨交接处一般设有变形缝，使两侧结构 各自独立，所以纵横跨分别有各自的柱列和定位 轴线，可按各自的柱列和定位轴线关系，遵循各 自原则定位。
(1)当山墙比侧墙低，且长度等于或小于侧 墙时，采用双柱单墙处理，墙体属于横跨。
(2)当山墙比侧墙短而高时，应采用双柱双 墙(至少在低跨柱顶及其以上部分用双墙)，并设 置伸缩缝或防震缝。(图13.16)
n 有变形缝时的不等高跨中柱
v 等高跨处采用单柱并设纵向伸缩缝时，应采用两条 纵向定位轴线，并设插入距。(图13.14)
v 当厂房不等高跨处需设置防震缝时，应采用双柱和 两条纵向定位轴线的定位方法，柱与纵向定位轴线 的定位规定与边柱相同。(图13.15)
单层工业厂房定位轴线
单层工业厂房定位轴线
单层工业厂房定位轴线
单层工业厂房定位轴线
单层工业厂房定位轴线

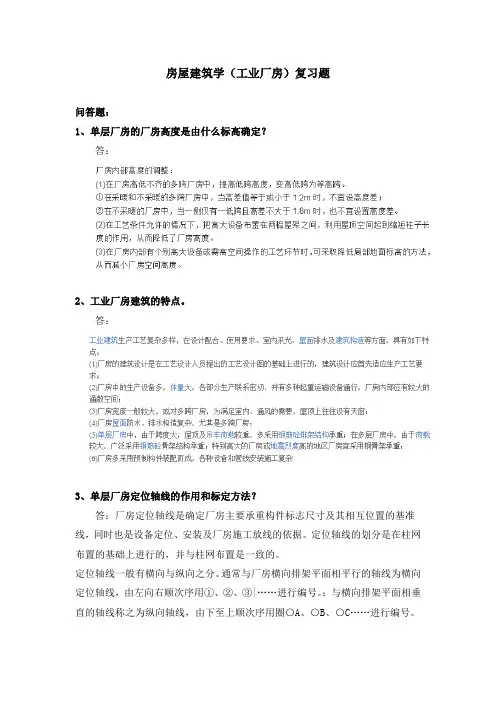

房屋建筑学(工业厂房)复习题
房屋建筑学（工业厂房）复习题问答题：1、单层厂房的厂房高度是由什么标高确定？答：2、工业厂房建筑的特点。
答：3、单层厂房定位轴线的作用和标定方法？答：厂房定位轴线是确定厂房主要承重构件标志尺寸及其相互位置的基准线，同时也是设备定位、安装及厂房施工放线的依据。
定位轴线的划分是在柱网布置的基础上进行的，并与柱网布置是一致的。
定位轴线一般有横向与纵向之分。
通常与厂房横向排架平面相平行的轴线为横向定位轴线，由左向右顺次序用①、②、③|……进行编号。
；与横向排架平面相垂直的轴线称之为纵向轴线，由下至上顺次序用圈○A、○B、○C……进行编号。
4、单层厂房砖砌外墙的类型。
答：按结构型式：刚架结构、排架结构、拱结构等；按结构材料：砌体结构、混凝土结构、钢结构等；按屋架材料：木屋架、混凝土薄腹梁、各种形状的混凝土屋架、梯形及弧形钢屋架等；按檩条：有檩、无檩；按行车：无吊车、单轨吊、梁式吊、桥式吊等；混凝土屋架又分普通混凝土和预应力混凝土的。
5、单层厂房的外墙的不同结构形式。
答：单层厂房的外墙6、单层厂房地面的特点。
答：面积大、荷载大，腐蚀、磨损等影响严重。
7、单层厂房矩形天窗的主要组成。
答：举行天窗主要由天窗架、天窗帘、天窗屋面板、天窗侧板及天窗端壁等构件组成。
8、单层厂房的屋面基层结构有几种类型？答：从下到上：屋面梁、屋面板、找平层、隔汽层、保温层、隔离层、防水层。
9、单层厂房结构按建筑材料可分为几种？答：按材料分为混合结构（砖柱、钢筋混凝土屋架或木屋架或轻钢屋架）、混凝土结构（钢筋混凝土柱、钢屋架或预应力混凝土屋架）、全钢结构（钢屋架、钢柱）三类。
10、单层厂房平面设计的定位轴线及标定方法。
答：11、大型单层工业建筑的骨架承重结构的组成和结构体系分类。
答：骨架承重结构是由钢筋混凝土构件或钢构件组成骨架的承重结构。
厂房的骨架由下列构件组成，墙体仅起围护作用。
（1）屋盖结构包括屋面板、屋架（或屋面梁）及天窗架、托架等。
混凝土课程设计 ——单层工业厂房设计
混凝土课程设计——单层工业厂房设计混凝土结构单层工业厂房设计一、设计资料1. 概况：某工厂拟建一个焊接车间，根据工艺布置的要求，车间为单跨单层厂房，跨度为24m，设吊车30/5t和10t吊车两台，吊车均为中级工作制，轨顶标高8m，厂房设有天窗，建筑平、立、剖面图详图1、图2、图3。
2. 结构设计资料：(1) 自然条件：基本雪压 0.5kN/m2基本风压 0.5kN/m2地震设防烈度该工程位于非地震区，故不需抗震设防。
(2) 地质条件：场地平坦，地面以下0～1.5m为素填土层，1.5m以下为粉质粘土层，该土层fak =300kN/m2，Es=12Mpa，场地地下水位较低，可不考虑其对基础的影响。
3. 建筑设计资料屋面：采用卷材防水屋面，不设保温层；维护墙：采用240厚蒸压粉煤灰砖墙，外墙面为水刷石，内墙面为水泥石灰砂浆抹面；门窗：钢门、钢窗，尺寸参见立面图；地面：采用150厚C15素混凝土地面，室内外高差为300mm。
4. 吊车资料见表1表1 吊车参数Q (t)L k(m)H(m)B1+B2(mm)吊车宽B(m)轮距K(m)P max(kN)P min(kN)g(kN)30/5 22.5 2.734 ≥404 6.150 4.80 290.0 70.0 118.0 20/5 16.5 2.099 ≥334 5.955 4.00 185.0 35.0 69.77 10 16.5 1.876 ≥304 5.840 4.05 123.0 22.0 34.61二、结构选型及截面尺寸确定（一）构件选型1、屋面板采用卷材防水屋面，不设保温层。
即 防水层，21/35.0m KN G K =；20 mm 厚水泥砂浆找平层，22/40.0m KN G K =； 屋面活荷载，21/5.0m KN Q K =； 雪荷载，22/35.0m KN Q K =；2/99.15.04.1)4.035.0(35.1m KN q =⨯++⨯=屋面坡度设为1/10，选用标准图集04G410-1中的m 65.1⨯预应力钢筋混凝土屋面板（Y-WB-2），采用HRB400级钢筋，允许荷载设计值2/05.2m KN ，板自重标准值（包括灌缝在内）为2/5.1m KN 。
建筑构造：单层工业厂房柱网定位轴线
一、定位轴线
定位轴线的编号是便于设计 和便于施工的重要内容；
01
图纸垂直方向的定位轴线编号
从下至上用拉丁字母排列，但 排到I 、 O 、 Z时应隔过去，以
03
防与1、2、3相混淆。
当有变形缝时，相邻定位轴 线的距离称作插入距（ai ）
05
。
02
图纸水平方向的定位轴线编号 是从左至右用阿拉伯数字排列
柱网尺寸即是水平承重构件的标志尺寸。
二、柱网
2 尺寸要求：
（1）常用的柱网横向定位轴线间距（柱距）为6ｍ，与此相适应的屋面 板、吊车梁、连系梁、基础梁、外墙板等构件长度的标志尺寸均为6ｍ。
（2）纵向定位轴线的间距（跨度），也就是屋架或屋面梁长度的标志 尺寸。 跨度在18m以内时，采用30M模数系列，即3000ｍｍ 的整数倍 数，有9ｍ、12ｍ、15ｍ 和 18ｍ；跨度超过18ｍ 时，则采用60Ｍ模数 系列，即6000ｍｍ 的整数倍数，有24ｍ、30ｍ 和36ｍ。
单层工业厂房柱网 定位轴线
一、定位轴线
含义： 要求：
是划分厂房主要承重构件标志尺寸和确定构件相互 位置关系的基准线，同时也是施工放线和设备定位、安 装的依据。
为了提高厂房建筑设计标准化、生产工厂化和施工 机械化的水平，划分厂房定位轴线时，在满足生产工艺 要求的前提下应尽可能减少构件的种类和规格，并使不 同厂房结构形式所采用的构件能最大限度地互换和通用 ，以提高厂房建筑的装配化程度和建筑工业化水平。
（3）当工艺布置的优越性较突出时，也可采用27ｍ 和 33ｍ。 总之， 应使屋架或屋面梁的设计标准化，尽量减少品种和规格。
二、柱网
单层工业厂房定位轴线与柱网布置
感谢ห้องสมุดไป่ตู้听
单层工业厂房定位轴线
单层工业厂房定位轴线概述在规划和建设单层工业厂房时，定位轴线是一个非常重要的环节。
定位轴线是指工业厂房在场地中的位置和方向线，决定了工业厂房的布局、功能区划以及与周围环境的关系。
本文将介绍单层工业厂房定位轴线的相关概念、设计原那么以及常见的布局方式。
定位轴线的概念定位轴线是工业厂房在场地中的位置和方向线。
它是规划和设计工业厂房时的根底依据，决定了工业厂房的布局和形式。
通过合理的定位轴线设计，可以最大限度地利用场地资源，提高工业厂房的生产效率和工作环境。
定位轴线的设计原那么在设计单层工业厂房的定位轴线时，需要考虑以下原那么：1. 满足生产流程的需求定位轴线的设计应考虑生产流程的需要，确保原材料、半成品和成品的流通线路顺畅，最小化生产过程中的物流和人流冲突。
同时，还需要考虑到工业厂房内的设备摆放、工作区域的划分等因素。
2. 与周围环境的协调定位轴线的设计还应考虑与周围环境的协调，尽量减少对周围居民和交通的影响。
例如，可以通过合理设置出入口、围墙和绿化带来减少产生噪音和粉尘的可能性。
3. 空间利用的最大化定位轴线的设计要充分利用场地资源，最大化地利用工业厂房的面积。
可以通过布局合理的车间、仓库和办公区域来实现空间的最大化利用。
4. 平安性和疏散通道定位轴线的设计要考虑到工业厂房的平安性和疏散通道的设置。
应确保疏散通道的宽度和数量符合相关的平安标准，以便在紧急情况下及时疏散工作人员。
常见的定位轴线布局方式在单层工业厂房的定位轴线设计中，常见的布局方式有以下几种：直线轴线布局是指将工业厂房的主要生产区域按照一条直线进行布置。
这种布局方式适用于流水线生产方式，可以使生产线上的物料和产品流通更加顺畅，生产效率更高。
2. T型轴线布局T型轴线布局是指将工业厂房的主要生产区域按照T字形进行布置。
这种布局方式适用于生产有多个生产线并需要交互的情况，可以提高生产线之间的协作效率。
3. H型轴线布局H型轴线布局是指将工业厂房的主要生产区域按照H字形进行布置。
单层工业厂房设计
16
房屋建筑学
第二节 单层厂房定位轴线的标定
(三)横向伸缩缝、防震缝部位柱与横向定位轴线的关系 横向伸缩缝、防震缝处一般采用双柱双轴线的处理方法： 定位轴线标定在缝的两端，两条定位轴线之间的距离称作插入距，用ai 来表示，在此插入距ai等于变形缝宽ae。缝两侧柱截面中心线均自各自一侧 定位轴线向两侧内移600mm (图17–13)，以保证各柱仍有自己的基础杯口。
Lk=L－2e
(17–1)
式中 Lk——吊车跨度，即吊车两轨道中心线之间的距离，单位m；
L ——厂房跨度，单位m；
e ——吊车轨道中心线至纵向定位轴线的距离，单位mm，一般取
750mm，当吊车起重量大于50t或者为重级工作制需设安全走道板时，取
1000mm(图17–14)。
18
房屋建筑学
第二节 单层厂房定位轴线的标定
3
第一节 单层 工业厂房的平
面设计
房的平面设计除首先满足生产工艺的要求外，还应注意以下几点： 1．使厂房平面形式规整、合理、简单，以便减少占地面积、节能和
简化构造处理。 2．厂房的建筑参数应符合建筑统一化的规定，使构件的生产满足工
业化生产的要求。 3．选择技术先进和经济合理的柱网，使厂房具有较大的通用性。 4．合理地布置有害工段及生活用房。妥善处理安全疏散及防火措施
房屋建筑学
第一节 单层工业厂房的平面设计
三．生活间设计 (一)生活间的组成 根据车间生产的卫生要求、车间规模及所在地区条件不同，生活间的组成 大致如下： 1．生产卫生用房 2．生活卫生及生活福利用房 3．行政办公用房 4．生产辅助用房 行政管理及生产辅助用房等本不属于生活间，但为经济及使用方便，往往 和生活间布置在一起组成一栋建筑物。
影响单层工业厂房横向定位轴线的因素分析
影响单层工业厂房横向定位轴线的因素分析摘要:考虑到《房屋建筑学》对厂房纵向定位轴线分析很透彻了，本文着重分析横向定位轴线。
首先对吊车梁、屋架国标图集进行分析，指出其对横向定位轴线的影响，并指出国标图集需要完善的地方。
其次分析影响端部轴线定位、温度缝定位的因素以及温度缝对纵向总长度的影响。
通过本文的探索，为确定厂房布置方案起到积极的指导作用。
关键词:吊车梁，屋架，标准图集，横向定位轴线，单层工业厂房；引言：单层工业厂房在跨度、高度、吊车荷载较大时，多采用排架结构；结构平面的主要尺寸，都由轴线表示。
跨度方向的轴线称纵向定位轴线，以A、B、C……表示；柱距方向的轴线称横向定位轴线，以1、2、3、……表示。
在结构平面布置中，厂房的跨度在18m和18m以下，一般取3m的倍数；在18m以上，一般取6m的倍数，必要时也允许采用21m，27m，33m的跨度。
横向定位轴线，一般说来通过柱子的截面几何中心，所以它们的间距一般就是柱距，柱距主要有4m、6m、7.5m、9m、12m等。
对于厂房纵向定位轴线的确定，参考资料16:《房屋建筑学》中已经分析很透彻了，本文不再对其进行赘述。
而厂房横向定位轴线的确定影响因素需要进一步细化研究。
正文：厂房横向定位轴线的确定不仅与工艺专业有关，而且也受到吊车梁以及屋架型式的影响。
为了提高施工效率和节约设计时间，一般情况下在有条件选国标图集的情况下尽可能选用国标图集。
所以我们有必要对目前国内标准图集进行分析，以确定其适用范围，在此基础上来分析其对厂房横向定位轴线的影响。
吊车梁的跨度对横向定位轴线的影响。
现有的吊车梁国标图集统计情况见附表1，根据附表1，可总结如下：柱距为6m、中轻级工作制时，可选钢吊车梁或混凝土吊车梁。
柱距为6m、重级工作制时，只能选混凝土吊车梁。
柱距为7.5m、9m、12m时，只能选钢吊车梁。
跨度为7.5m，9m时吊车梁为重级工作制时没有可选的国标图集。
混凝土吊车梁只有跨度为6m；柱距为6m、7.5m、9m钢吊车梁为重级工作制时目前没有可选的国标图集。
柱网
单层工业厂房柱网及定位轴线单层工业厂房构件2了解工业厂房与民用厂房定位轴线的区别，并掌握单层工业厂房定位轴线的意义以及基础梁底的构造处理。
1、什么叫柱网、柱距、跨度2、柱距、跨度的数列3、基础梁底的构造讲授单层工业厂房柱网及定位复习提问：工业厂房的组成。
新课：第一课时：一、单层厂房的定位轴线：厂房的定位轴线是确定厂房主要构件的位置及其标志尺寸的基线，同时也是设备定位、安装及厂房施工放线的依据。
1、柱网尺寸柱网：厂房柱子纵横向定位轴线在平面上形成有规律的网络。
跨度：柱子纵向定位轴线之间的距离。
柱距：柱子横向定位轴线之间的距离。
（1）跨度：单层厂房的跨度在18米以下时，应采用扩大模数30M数列，即9、12、15、18m；在18m以上时，应采用扩大模数60M数列，即:24、30、36m.（2）柱距：采用扩大模数60M数列：山墙处的抗风柱柱距宜采用扩大模数15M数列，即4.5m 、 6m、 7.5m。
2、定位轴线划分二、基础及基础梁：1、现浇柱下基础2、预制柱下基础：杯形基础。
在伸缩处，双柱的基础可以做成双杯口形式。
3、基础梁：（1）承受外墙或内墙荷载，并传递荷载。
外墙或内墙→基础梁→柱基础杯口（2）形式：基础梁的截面形状常用梯形。
（3）基础梁顶面标高至少应低于室内地坪高50mm，比室外地坪高至少100mm，基础梁底回填土时一般不需要夯实，并留有不少于100mm的空隙。
(4)梁的搁置：直接搁置在杯口上当基础埋置很深：上设牛腿。
小结：柱网、跨度、柱距的概念，确定柱距、跨度的尺寸。
基础梁的构造。
工业建筑概述
纵横跨交接处的定位轴线
厂房内部的起重运输设备
1.悬挂式单轨吊车 由电动葫芦和工字钢轨两部分组成。工字钢轨可
以悬挂在屋架（或屋面梁）下弦。轨上设有可 水平移动的滑轮组（即电动葫芦），起重量为 1～5t。
图3-1-5 单轨悬挂吊车
2、单梁电动起重吊车
由电动葫芦和梁架组成，起重量一般为0.5~5t。 悬挂式梁式吊车：梁架悬挂在屋架下工字钢轨固定在梁架
距ai等于封墙厚度t，即ai=t ，如3-1-4b示。
当高跨吊车起重量大时，高跨中需设联系尺寸ac，此时定位
轴线也有两种情况。
封墙底面高于低跨屋面时，ai=ac,如3-1-4c所示； 封墙底面低于低跨屋面时，ai=ac+t,如3-1-4d所示。
图3-1-4 高低跨处单柱与纵向定位轴线的关系
图3-1-2 单层厂房定位轴线
定位轴线的确定
1.横向定位轴线
1）除了靠山墙的端部柱和
图
横向变形缝两侧柱外，厂房
3-11
纵向柱列中的中间柱的中心
中
线应与横向定位轴线相重合。
间 柱
与
横
向
定
位
的
联
系
2）山墙为非承重墙时，墙内缘与 横向定位轴线相重合，且端部柱 应自横向定位轴线向内移60mm。
图3-1-3 非承重山墙与横向定 轴线的联系
合
隙，这种情况称为“非封闭
结合。
在轴线不动的情况下，把柱外缘自轴线向外推 移一个 ac 值的距离。
例如墙为砖砌体时，ac值取50mm 安全缝隙宽度： Cb = e - （B+h) 750mm+50mm-（400+300）mm
=100mm＞ 80mm
五、单层工业厂房构造
5.2.2.1 横向定位轴线
（1）中间柱与横向定位轴线的定位 除山墙端部柱和横向变形缝两侧柱以外，厂房 纵向柱列（包括中柱和边柱）中的中间柱的中心线 应与横向定位轴线相重合，且横向定位轴线通过屋 架中心线和屋面板、吊车梁等构件的横向接缝，如 图5.3所示。
图5.16 屋盖结构形式
(a)有檩体系；(b)无檩体系
5.3.1.1 屋盖承重结构
（1）屋架 屋架按其形式可分为三角形、拱形、梯形、折 线形等。按制作材料分，有普通钢筋混凝土屋架和 预应力钢筋混凝土屋架，如图5.17所示。 （2）屋面梁 屋面梁也叫薄腹梁，有单坡和双坡两种，其截 面形式有T形和工字形两种，如图5.18所示。
图5.7为吊车跨度与厂房跨度的关系。
吊车轨道中心线至厂房纵向定位轴线间的距离e 的确定与下列的因素有关：①上柱的截面高度h；② 吊车端部至轨道中心线的距离B（即吊车的侧方宽度 尺寸，其值可在《通用桥式起重机界限尺寸》中查 得）。
在实际工程中，由于吊车形式、起重量、厂房 跨度、高度和柱距不同以及是否设置安全走道板等 条件不同，外墙、边柱与纵向定位轴线的定位有下 列两种： ①封闭结合 当h+B+Cb≤e时，可采用纵向定位轴线、边柱外 缘和外墙内缘三者相重合的定位方式，使上部屋面 板与外墙之间形成“封闭结合”的构造。这种纵向 定位轴线称为“封闭轴线”，如图5.8（a）所示。
图5.21 预应力钢筋混凝土屋面板、檐口板、嵌板
(a)屋面板；(b)檐口板；(c)嵌板
图5.22 檩条与屋架的连接
5.3.2 柱、基础及基础梁
5.3.2.1 柱
（1）柱的类型 柱按材料分有钢筋混凝土柱和钢柱两种。钢筋 混凝土柱又可分为单肢柱和双肢柱两大类。单肢柱 截面形式有矩形、工字形及单管圆形。双肢柱截面 形式有双肢矩形或双肢圆形管柱，用腹杆（平腹杆 或斜腹杆）连接而成。如图5.23所示。
作业九：工业建筑设计部分
作业九工业建筑设计部分一、单选1厂房平面形式采用（C ）时，有利于通风、采光和散热。
A. L形B. 方形C. E形D. 矩形2. 单层厂房的横向定位轴线是（B ）的定位轴线。
A. 平行于屋架B. 垂直于屋架C. 按1、2…编号D. 按A、B…编号。
3. 装配式单厂抗风柱与屋架的连接传力应保证（ B ）。
A. 垂直方向传力，水平方向不传力B. 垂直方向不传力，水平方向传力C. 垂直方向和水平方向均传力D. 垂直方向和水平方向均不传力4. 非封闭式结合的纵向定位轴线应是（A ）。
A. 屋架外缘重合B. 上柱外缘重合C. 外墙内缘重合D. 外墙外缘重合5. 积灰较多的厂房屋面，宜采用（D）排水方式。
A. 内天沟B. 外天沟C. 内天沟外排水D. 自由落水6. 厂房室内外地坪高差一般为（A ）mmA. 150B. 300C. 450D. 6007. 骨架结构的单层厂房，其纵向构件不包括（）。
A. 抗风柱B. 牛腿柱C. 吊车梁D. 屋架8. 下列陈述正确的是（A ）oA. 转门可作为寒冷地区公共建筑的外门，但旁边应设置平开门作为紧急疏散门。
B. 推拉门是建筑中最常见、使用最广泛的门C. 转门可向两个方向旋转，故可作为双向疏散门D. 车间大门因其尺寸较大，故不宜采用推拉门9. 柱网的选择，实际上是（D ）。
A. 确定柱距B. 确定跨度C. 确定定位轴线D. 确定柱距与跨度10. 单层厂房围护墙应与柱子牢固拉接，此时沿墙高每隔（钢筋伸入墙体内部不少于（）。
A、500mm 300mmB、500mm 700mmC、1000mm 300mmD 1000mm 700mm11. 单层厂房非承重山墙处纵向端部柱的中心线应（ A ）。
A. 自墙内缘内移600mmB. 与山墙内缘重合C. 在山墙内，并距山墙内缘为半砖或半砖的倍数或墙厚的一半D. 与山墙外缘重合12. 单层厂房的纵向定位轴线标注了（A. 吊车梁长度B. 天窗架高度C. 连系梁长度D. 屋架或屋面大梁长度二、简答题1. 与民用建筑相比，工业建筑有哪些特点?）设置钢筋2 $ 6）的标志尺寸。
15.单层厂房定位轴线
15.2.1.2 山墙处横向定位轴线的定位
山墙为非承重墙时， 墙内缘与横向定位轴线相 重合，且端部柱的中心线 应自定位轴线向内移 600mm(图15.3)。
山墙为砌体承重时， 墙内缘与横向定位轴线间 的距离应按砌体块材类别 分别为半块或半块的倍数 或墙厚的一半，以保证伸 入山墙内的屋面板与砌体 之间有足够的搭接长度。 (图15.4)
260）＝90mm ≥80,满足封闭结合的要求。
例2：
由吊车起重量Q=30/5t得知：B ＝ 300mm, Cb ≥ 100mm,上柱截面高度h＝400㎜，计算外
墙、边柱与纵向定位轴线是应采用哪种结合方 式。
解：取e＝750mm,则e-(h+B)＝750－（400
＋300）＝50mm ＜ 100,不满足封闭结合的要
(1)等高跨中柱与纵向定位轴线的定位 无变形缝时的等高跨中柱
❖ 等高厂房的中柱宜设单柱和一条纵向定位轴线， 柱的中心线宜与纵向定位轴线相重合(图 15.10(a)) 。
❖ 等高厂房的中柱，由于相邻跨内的桥式吊车起重 量在30t以上，厂房柱距较大或有其他构造要求时 需设置插入距。中柱可采用单柱，并设两条纵向 定位轴线(图15.10(b)) 。
S——吊车跨度，即吊车轨道中心线间的距离； e——吊车轨道中心线至定位轴线间的距离。
根据图15.6可知：
e=h+cb+B 则
式中
cb = e -（h+B）
cb －－吊车尽端外缘至上柱内缘的安全距离，与吊车起重量的大小有关 ； h－－上柱截面高度，h值由结构设计确定，一般为400～500㎜； B －－轨道中心线至吊车端头外缘的距离，由吊车生产技术要求确定，查 吊车规格资料。
跨度是柱子纵向定位轴线间的距离； 柱距是相邻柱子横向定位轴线间的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缝中心(图13.2)。
13.2.1.2 山墙处横向定位轴线的定位
山部柱的中心线
应自定位轴线向内移
600mm(图13.3)。
山墙为砌体承重时，
墙内缘与横向定位轴线间
的距离应按砌体块材类别
分别为半块或半块的倍数
或墙厚的一半，以保证伸
入山墙内的屋面板与砌体 之间有足够的搭接长度。 (图13.4)
纵向定位轴线
纵向定位轴线主要用来标定厂房横向 构件的标志端部，如屋架的标志尺寸以及 大型屋面板的边缘。厂房纵向定位轴线应 视其位置不同而具体确定。
13.2.2.1 外墙、边柱与纵向定位轴线的定位
在有吊车的厂房中，为使吊车规格与厂房结构 相协调，确定二者的关系如下(图13.6)：
S L 2e
跨度是柱子纵向定位轴线间的距离；
柱距是相邻柱子横向定位轴线间的距离。
厂房的跨度在18m或18m以下时，应采 用扩大模数30M数列。在18m以上时，应采 用扩大模数60M数列。单层厂房的柱距应采 用扩大模数60M数列；厂房山墙处抗风柱柱 距宜采用扩大模数15M数列。
13.2
13.2.1
定位轴线的定位
重合，中间出现联系尺寸的定位方法(图
13.7(b))。
当纵向定位轴线与柱子外缘间有联系尺寸 时，屋架标志尺寸端部与柱子外缘、墙身内缘 不能重合，屋面板边缘与墙体之间出现空隙，
因此，屋顶上部空隙需作构造处理。处理方法
一般有挑砖、加铺补充小板及结合檐沟构造处
理(图13.8)三种方法。
当厂房采用承重墙结构时，承重外墙的
横向定位轴线
厂房横向定位轴线主要用来标定纵向构 件的标志端部，如屋面板、吊车梁、连系梁、 基础梁、墙板、纵向支撑等。
13.2.1.1 中间柱与横向定位轴线的定位
除了靠山墙的端部柱及 横向变形缝两侧的柱以外，
一般中间柱的中心线与横向
定位轴线相重合，且横向定
位轴线通过柱基础、屋架中
心线及各纵向连系构件的接
13.2.3 纵横跨相交处定位轴线的定位
纵横跨交接处一般设有变形缝，使两侧结构 各自独立，所以纵横跨分别有各自的柱列和定位 轴线，可按各自的柱列和定位轴线关系，遵循各 自原则定位。 (1)当山墙比侧墙低，且长度等于或小于侧 墙时，采用双柱单墙处理，墙体属于横跨。
(2)当山墙比侧墙短而高时，应采用双柱双 墙(至少在低跨柱顶及其以上部分用双墙)，并设 置伸缩缝或防震缝。(图13.16)
13 单层工业厂房定位轴线
本章提要
本章内容：柱网尺寸及定位轴线的定位
学习重点：掌握柱网尺寸的含义及纵横
向定位轴线的定位原则。
本 章 内 容
13.1 柱网尺寸
13.2 定位轴线的定位
13.1
柱网尺寸
柱网是厂房承重柱的定位轴线在平面上 排列所形成的网格。柱网尺寸的确定实际上
就是确定厂房的跨度和柱距(图13.1) 。
13.2.1.3 横向变形缝处柱与横向定位轴线的定位 横向伸缩缝、防震缝处的柱应采用双柱及 两条横向定位轴线。(图13.5) 此定位方法，既保证了双柱间有一定的距
离且有各自的基础杯口，以便于柱的安装，同
时又保证了厂房结构不致因设有伸缩缝或防震
缝而改变屋面板、吊车梁等纵向构件的规格，
施工简单。
13.2.2
墙内缘与纵向定位轴线间的距离宜为半块砌
体的倍数，或使墙体的中心线与纵向定位轴 线相重合(图13.9(a))。若为带壁柱的承重墙， 其内缘与纵向定位轴线相重合，或与纵向定 位轴线相间半块或半块砌体的倍数(图 13.9(b)、(c))。
13.2.2.2
中柱与纵向定位轴线的定位
(1)等高跨中柱与纵向定位轴线的定位
无变形缝时的等高跨中柱
等高厂房的中柱宜设单柱和一条纵向定位轴线，
柱的中心线宜与纵向定位轴线相重合(图 13.10(a)) 。
等高厂房的中柱，由于相邻跨内的桥式吊车起重
量在30t以上，厂房柱距较大或有其他构造要求时 需设置插入距。中柱可采用单柱，并设两条纵向 定位轴线(图13.10(b)) 。
式中
L——厂房跨度，即纵向定位轴线间的距离； S——吊车跨度，即吊车轨道中心线间的距离； e——吊车轨道中心线至定位轴线间的距离。
(1)封闭结合 指纵向定位轴线与边柱外缘、外墙内缘 三者相重合的定位方法(图13.7(a))。这样确 定的轴线称为“封闭轴线”。
(2)非封闭结合
指纵向定位轴线与柱外缘、墙内缘不相
设变形缝时的等高跨中柱
当等高跨厂房设有纵向伸缩缝时，可采用
单柱并设两条纵向定位轴线。(图13.11)
高跨厂房需设置纵向防震缝时，应采用双 柱及两条纵向定位轴线。(图13.12)
（2）不等高跨中柱与纵向定位轴线的定位
无变形缝时的不等高跨中柱
高跨采用封闭结合，且高跨封墙底面高于低跨屋面，
宜采用一条纵向定位轴线，若封墙底面低于低跨屋
面，宜采用两条纵向定位轴线。(图13.13(a)、(b))。
当高跨采用非封闭结合，上柱外缘与纵向定位轴线 不能重合，应采用两条纵向定位轴线。(图13.13(c)、 (d))。
有变形缝时的不等高跨中柱
等高跨处采用单柱并设纵向伸缩缝时，应采用两条 纵向定位轴线，并设插入距。(图13.14) 当厂房不等高跨处需设置防震缝时，应采用双柱和 两条纵向定位轴线的定位方法，柱与纵向定位轴线 的定位规定与边柱相同。(图13.15)
