三、我修改过的图纸（我认为原图可能有错误）四、超力通电路原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。
在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通／截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。
由V2和开关变压器组成间歇振荡器。
开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。
由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。
开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。
此电压若超过稳压管ＶＤ１７的稳压值，ＶＤ１７便导通，此负极性整流电压便加在Ｖ２的基极，使其迅速截止。
Ｖ２的截止时间与其输出电压呈反比。
ＶＤ１７的导通／截止直接受电网电压和负载的影响。

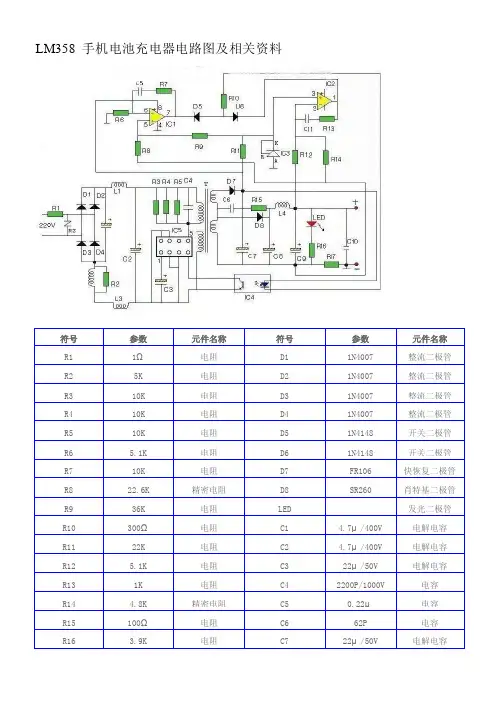

LM358手机电池充电器电路图及相关资料
LM358 手机电池充电器电路图及相关资料
符号参数元件名称符号参数元件名称R1 1Ω电阻D1 1N4007 整流二极管R2 5K 电阻D2 1N4007 整流二极管R3 10K 电阻D3 1N4007 整流二极管R4 10K 电阻D4 1N4007 整流二极管R5 10K 电阻D5 1N4148 开关二极管R6 5.1K 电阻D6 1N4148 开关二极管R7 10K 电阻D7 FR106 快恢复二极管R8 22.6K 精密电阻D8 SR260 肖特基二极管R9 36K 电阻LED 发光二极管R10 300Ω电阻C1 4.7μ/400V 电解电容R11 22K 电阻C2 4.7μ/400V 电解电容R12 5.1K 电阻C3 22μ/50V 电解电容R13 1K 电阻C4 2200P/1000V 电容
R14 4.8K 精密电阻C5 0.22μ电容
R15 100Ω电阻C6 62P 电容
R16 3.9K 电阻C7 22μ/50V 电解电容
R17 2Ω精密电阻C8 470μ/10V 电解电容IC1 LM358 2/1 双运算放大器C9 220μ/10V 电解电容IC2 LM358 2/1 双运算放大器C10 0.1μ电容IC3 TL431 精密电压基准C11 39P 电容IC4 PC817 光电藕合器RZ 471K 压敏电阻IC5 P102AP06 开关电源模块-。
诺基亚USB手机充电器AC-8c

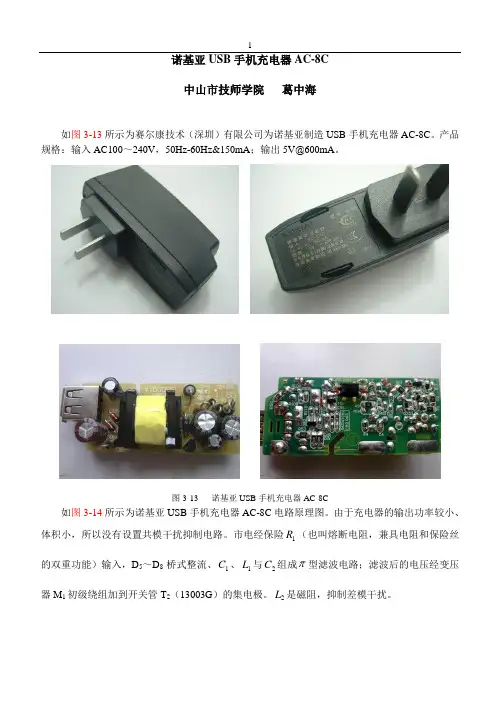

诺基亚USB 手机充电器AC-8C中山市技师学院 葛中海如图3-13所示为赛尔康技术（深圳）有限公司为诺基亚制造USB 手机充电器AC-8C 。
产品规格：输入AC100～240V ，50Hz-60Hz&150mA ；输出5V@600mA 。
图3-13 诺基亚USB 手机充电器AC-8C 如图3-14所示为诺基亚USB 手机充电器AC-8C 电路原理图。
由于充电器的输出功率较小、体积小，所以没有设置共模干扰抑制电路。
市电经保险1R （也叫熔断电阻，兼具电阻和保险丝的双重功能）输入，D 5～D 8桥式整流、1C 、1L 与2C 组成 型滤波电路；滤波后的电压经变压器M 1初级绕组加到开关管T 2（13003G ）的集电极。
2L 是磁阻，抑制差模干扰。
图3-14 诺基亚USB 手机充电器AC-8C 电路原理图 满载时，AC110V 输入整流滤波后的直流平均电压约为160V ，如图3-15所示。
若是AC220V 输入，则整流滤波后的直流平均电压为AC110V 输入的2倍。
图3-15 AC110V 输入整流滤波电压波形 1．工作原理 初始上电时，电阻2R 和3R 给T 2提供启动电流，一旦启动工作，断开2R 和3R 系统仍能自激振荡，但断电后不能重新启动，故2R 和3R 称启动电阻。
T 2导通时，集电极电流C i 由零开始上升，主绕组（1-4）电感励磁储能，感应电压“上正下整流滤波电压 近似于锯齿波 直流电压平均值 基准电平 CH 1档位负”。
根据变压器同名端可知，辅助绕组（2-3）感应正极性电压，经阻容振荡电路（9R 、3C ）加到T 2基极、加速其导通饱和；次级侧，二极管D 51截止。
T 2截止时，变压器绕组极性反转，辅助绕组形成使T 2基极电流减小的正反馈、加速其截止，3C 放电以准备进入下一个振荡周期；次级侧，二极管D 51导通，变压器次级释放能量供给负载。
在图3-14中，3C 充电时间设定了T 2导通的最大脉冲宽度。
手机充电器原理与维修
手机通用充电器及诺基亚手机充电器原理与维修图片：这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。
刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。
此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。
就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。
改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。
不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。
当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。
其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。
图1为一款诺基亚手机通用充电器实绘电路。
AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。
L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。
在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。
此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。
手机充电器电路原理图分析
专门找了几个例子，让大家看看。
自己也一边学习。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
手机常用的充电控制原理电路图
上图1是三星手机中比较常用的充电控制原理电路图：根据电路原理分析，可能存在的故障现象有：1、电池电量不显示或显示电量不准确：R510、R512阻值发生变化，C504轻微漏电；2、自动充电或不会提示充电结束：END-OF-CHG控制信号异常，R511电阻异常，U502损坏；3、不能充电：U502输入充电电压异常，TA502坏，U502损坏；4、充不进电（有提示充电中，但充不进电量）：U502损坏，R514或R515阻值异常，5、USB不能充电：U502#2输入电压不正常（正常应为5V），主要是由U502损坏造成6、电池电量正常也会提示低电报警：R510、R512阻值发生变化7、加电池按开机键后提示充电中并不能开机：AUX-ON控制信号异常，U502或电源IC损坏；8、电量充不满：R510、R512阻值发生变化，C504轻微漏电；9、加电开机后显示“请充电”，几秒后手机便自动关机：R510到电池正极断线具体实例分析：1、C208手机进水充不进电处理方法：插上充电器显示充电，但是充不进电，此故障应该是充电电路问题，清洗后发现充电电路R116（10K）腐蚀断裂，更换R116后测试故障排除。
图22、C218手机不充电（无充电电流）处理方法：拆机后发现卡座下面一个黄电容(C324)有点变色,更换C324后无效。
用万用表测ZD703开路,更换ZD703后故障有所改善(显示充电,但是充不进电)。
分析原因应是CPU检测到充电信号,但是充电IC没有完成充电电路中供电输出信号,更换充电IC(U301)后故障排除。
图33、D508手机装电池显示自动充电状态处理方法：因为手机CPU检测到充电信号导致，先检查尾插正常，装电池测充电IC（U503）#7电压为低电平(正常2.6V左右)。
查找电路图，发现U503#7与Q500相连，拆除Q500测量电压正常，更换Q500故障排除。
D508手机装电池显示自动充电的比较常见,有部份是充电IC或尾插损坏导致,部分是由于Q500导致,但有部分Q500本身没有坏,但摘除Q500也可以解决。
手机充电器电路原理图分析
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V 左右)，并且输出电压越高时，采样电压越负。
取样电压经过 6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V 稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
实用手机万能充电器电路原理图和分析说明
手机万能充电器由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。
当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。
万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。
下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。
该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。
四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。
面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。
一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。
在充电之前，先接上待充电池，看充电器面板上的测试指示灯TEST是否亮。
若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。
具体电路原理如下。
1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。
接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。
该电压经开关变压器T 1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。
此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T1-1初级绕组中有电流通过。
由于正反馈作用，在变压器T 1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。
手机充电器电路原理图及充电器的安全标准
手机充电器电路原理图及充电器的安全标准分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V 稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
苹果iphone55s充电器（A1443）及电路原理图
苹果iphone55s充电器（A1443）及电路原理图苹果iphone5/5s充电器(A1443)及电路原理图笔者花费许多时间，在同事的帮助下把我的iphone5原配充电器拆解开来，经过艰苦卓绝地测试、分析，终于艰难地反绘出其电路原理图。
由于许多元件⾮常⼩，常常是0402封装，故这些元件没法给出参数。
电阻参数部分是根据其3位或4位数码（标识法）推出，部分是测试得到，可能不准确。
(整流后滤波电压155V是市电经2：1隔离变压器降压为AC110V时测出)FAN301H是Fairchild公司出品的另外⼀种型号的原边反馈控制器，功能与FAN104W相似。
本电路负载输出电流在 1A以下时按恒压（CV）调节设计，次级侧采⽤电阻偏置分压（次级元件⽆编号：上偏置电阻为100kΩ，下偏置为两个电阻并联，等效电阻为31.8kΩ）检测输出电压，加到基准稳压源（Y3HU类似TL431，参考电压为1.25V）参考端，控制光耦构成的稳压反馈信号。
稳定输出电压为VO=1.25 *（1+100k/31.8）=5.18V注：实测Y3HU参考电压为1.23V，因此实际输出电压约为5.1V。
THR1是热敏电阻，常温时阻值较⼤，与R19//R21串联为Q2提供基极电流太⼩，可以忽略不计，Q2近乎截⽌。
此时，R17与R10//R11（≈R10）串联，经C4滤波加到IC1的4脚，作为原边反馈电流感测信号。
若因充电使充电器内环境温度升⾼，Q2开始导通， Q2与R17串联，然后与R12并联，再与R10//R11串联，加到IC1的4脚，⽐常温时电压升⾼，输出电流下降，减⼩输出功率，降低充电器温升。
其典型应⽤电路如下图。
拆解图⽚：⾼压板（可见控制器FAN301H，整流桥堆，过温保护三极管Q2等元件）⾼压板内⾯（可见被绝缘薄膜包裹的开关管，初级滤波电感，RCD吸收电路的阻容等元件），由于我操作不慎，温度电阻THR1被搞丢，也因为元件太⼩，我把MOS管源极检测电流的电阻R5（标记为100，即10欧姆）焊接掉，专门测试R4（标记为I7Y）的阻值，完了，再把R5焊上时焊锡过多。
联想手机充电器原理图
电源管理芯片AP3968/69/70的特点及工作原理。
AP3968/69/70的特点：
(1)原边控制方式,无须光耦以及副边恒压恒流控制器;
(2)内置高压功率三极管，700V以上耐压;
(3)内置高压线补偿和输出电源线补偿;
(4) DIP-8和SOIC-7封装,满足爬电距离安规;
(5)恒压恒流精度高,均满足±5%的充电器和LED应用;
(6)低待机功率(<100mW)和高转换效率,轻松满足EPS2.0等国际标准;
(7)整体方案元件少,成本低;
(8)是小家电、路由器、充电器、LED以及机顶盒的优选方案。
图2，AP3968/69/70的应用简图
图1是AP3968/69/70的内部功能框图, 图2是相应的应用简图。
这是一款原边控制模式的的脉冲频率调制(PFM)控制器芯片，启动时首先从与电网连接的外接启动电阻Rst获得初始电流，供电源端VCC，然后从芯片外围的变压器的辅助绕组供给正常工作时的足够能量。
UVLO比较器确保了AP68/69/70在一定的开启电压和关断电压区间内可靠运行。
AP3968/69/70工作分为恒压和恒流模式两部分，而且均为变压器电流断续(DCM)运行方式。
恒压是通过辅助绕组接收电压反馈信号，电压采样时间固定，通过开关频率调节来稳定输出电压。
恒流工作则是固定变压器输出绕组的开通时间与关断时间比来实现。
另外，AP3968/69/70增加了噪音抑制电路，这是迄今面市的其他PFM电源管理芯片不能具有的特色。
手机充电器电路图(“电压”文档)共9张
手机万能充电器电路工作原理与检修
深圳亚力通实业有限公司四海通S538型万能充电器实物测绘出工作原理图。 S538型万能充电器有两个距离可调节的不锈钢簧片作为充电电极。面板的尾部并排有1个测试 开关（极性转换开关）和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性 ，并通过状态指示灯可方便看出电池的充电情况。
充电时，随着电池电压不断升高，U1A+电压也随着升高。当电池充满时，U1A+的电压会高过基准电 压，此时U1A输出高电平，负责控制充电的Q1和充电指示灯LED2关闭，充电停止。因为U1B+得到的电压 要比U1A+低一些，所以此时U1B+的电压依然低于塞：准电压，U1B输出低电平，LED1继续发光，此时 LED呈现微弱的红光,表明电池已经充满。
多普达696充电器电路图
多普达696充电器电路图
充电电流、截止电压以及温度控制：在充电过程中，对电池性能 与寿命影响最大的是充电电流、充电温度和截止电压三个参数，所以 过效如电电在流防果路平充接 可 关 电 ， 的保 止 三 工 ， 电下 以 作 过 所 电护开极作然之来 看 用 程 以 压：关管原后前笔出，中个大在管V理经，者，所，充致T接：过先V3详充以充电在T正通接接R1细电电电过33因常电上上.反6分电池电程V冲，源电待馈左析 流 的 流 中击再瞬之充后右并主充充I电用间后电c处会，测要电电流表或，池于随V试受电电过测当因，高c着一控流流大电e某为看电的三而容下于大是种充C平电极3损C充致不Q原电锁的压31管坏电等一因器（，定延等的。使面器于样1因状时于0V三板的的Q0态作为c输μ1极上e这 。，用F在集电入/管的三 在1黄，整电压电6测V个 电色使V个极、T压试）参 池的经2电的I的-指两bD充过数 刚路通电电示1端电R。 刚降中过流流灯1电指从 充、压Q电的过是压示1原 电R-流变大只否电，灯2理 时I化、时亮起正池cL围 ，。而ER，？常一电D3我 电在在改若在个、压2们 池充和R变亮直R开，5负9，流、、责表8RR.控6示1上O制极的分充性压压电正降的电确就U流，I大A的可+，端Q以使1的接都过电通处流压电于保高源关护于充闭管U电状IVA；T态-端1。导的通电，压V，T2此截时止U，IA从输而出有高 2V其左右中，实此际时测V量ce得大到致D为1降0. 压在0.4V左右，Vce大致为1V，此时实际测量 三极到管的V充T1电是电过流流为保0护.3管9A，。R5、R6是VT2的过流取样保护电阻。 多普达6电96池充快电要器充电满路时图，电池电压会上升到4.2V左右，此时Vce大致为 当电0.容4VC，2两实端际电测压量超到过的稳充压电二电极流管为V0D.Z21A的。稳这压款值充时电，器稳使压二用极的管三V极D管Z1型击号穿导通，三极管VT2的基极电压拉低，使其导通时间缩短或迅速截 止，为经S8开55关0，变压参器考T器1件耦合手后册，以使及次实级际输测出重电结压果降绘低制。了电流图（下图所示） 5V。电压开始向电池E充电。 例2:接上充待电充器电的池充及电电截源止后电，压各由状态UI指A控示制灯显，示电正池常的，电但压是经充过不R进8、电R或9、充电时间长。 当电RI池O充分满压时电，路U以1A1/+1的.7的电比压例会高分过压基得准到电测压试，电此压时，U然1A后输与出U高1得电平到，的负2.5责V控制充电的Q1和充电指示灯LED2关闭，充电停止。 基准电压比较。当电池电压达到4.25V时，U1A+的电压高于U1A-的电 压，U1A输出低电平，充电结束，也就是说充电截止电压为4.25V。在 充电温度监控方面，没有找到任何检测电路。
手机充电器原理解析(
手机充电器原理详解剖析一个电源，常常从输入开始着手。
220V 沟通输入，一端经过一个4007 半波整流，另一端经过一个10 欧的电阻后，由10uF 电容滤波。
这个10 欧的电阻用来做保护的，假如后边出现故障等致使过流，那么这个电阻将被烧断，进而防止惹起更大的故障。
右侧的4007 、4700pF 电容、 82KΩ电阻，组成一个高压汲取电路，当开关管13003 关断时，负责汲取线圈上的感觉电压，进而防备高压加到开关管 13003 上而致使击穿。
13003 为开关管 (完好的名应当是MJE1303)，耐压 400V ，集电极最大电流 1.5A ，最大集电极功耗为 14W ，用来控制原边绕组与电源之间的通、断。
当原边绕组不断的通断时，就会在开关变压器中形成变化的磁场，进而在次级绕组中产生感觉电压。
因为图中没有注明绕组的同名端，所以不可以看出是正激式仍是反激式。
可是，从这个电路的结构来看，能够推断出来，这个电源应当是反激式的。
左端的 510KΩ为启动电阻，给开关管供给启动用的基极电流。
13003 下方的 10Ω电阻为电流取样电阻，电流经取样后变为电压 (其值为 10*I) ，这电压经二极管 4148 后，加至三极管 C945 的基极上。
当取样电压大概大于 1.4V ，即开关管电流大于0.14A 时，三极管 C945 导通，进而将开关管 13003 的基极电压拉低，进而集电极电流减小，这样就限制了开关的电流，防备电流过大而烧毁 (其实这是一个恒流结构，将开关管的最大电流限制在 140mA 左右 )。
变压器左下方的绕组 (取样绕组 )的感觉电压经整流二极管 4148 整流，22uF电容滤波后形成取样电压。
为了剖析方便，我们取三极管 C945 发射极一端为地。
那么这取样电压就是负的 (-4V 左右 )，而且输出电压越高时，采样电压越负。
取样电压经过 6.2V 稳压二极管后，加至开关管 13003 的基极。
前方说了，当输出电压越高时，那么取样电压就越负，当负到必定程度后， 6.2V 稳压二极管被击穿，进而将开关13003 的基极电位拉低，这将致使开关管断开或许推延开关的导通，进而控制了能量输入到变压器中，也就控制了输出电压的高升，实现了稳压输出的功能。
手机充电器电源变换电路原理分析
手机充电器电源变换电路原理分析分析一个电源，往往从输入开始着手。
220V 交流输入，一端经过一个4007 半波整流，另一端经过一个10 欧的电阻后，由10uF 电容滤波。
这个10 欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF 电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003 关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003 为开关管（完整的名应该是MJE13003），耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
手机充电器用电源变换器由于13003 下方的10Ω电阻为电流取样电阻，电流经取样后变成电压（其值为10*I），这电压经二极管4148 后，加至三极管C945 的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A 时，三极管C945 导通，从而将开关管13003 的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁（其实这是一个恒流结构，将开关管的最大电流限制在140mA 左右）。
变压器左下方的绕组（取样绕组）的感应电压经整流二极管4148 整流，22uF 电容滤波后形成取样电压。
为了分析方便，我们取三极管C945 发射极一端为地。
那么这取样电压就是负的（-4V 左右），并且输出电压越高时，采样电压越负。
取样电压经过6.2V 稳压二极管后，加至开关管13003 的基极。
前面说了，当输出电压越高时，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专门找了几个例子，让大家看看。
自己也一边学习。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
而下方的1KΩ电阻跟串联的2700pF电容，则是正反馈支路，从取样绕组中取出感应电压，加到开关管的基极上，以维持振荡。
右边的次级绕组就没有太多好说的了，经二极管RF93整流，220uF电容滤波后输出6V的电压。
没找到二极管RF93的资料，估计是一个快速回复管，例如肖特基二极管等，因为开关电源的工作频率较高，所以需要工作频率的二极管。
这里可以用常见的1N5816、1N5817等肖特基二极管代替。
同样因为频率高的原因，变压器也必须使用高频开关变压器，铁心一般为高频铁氧体磁芯，具有高的电阻率，以减小涡流。
1 移动通信手持机锂电池的安全要求和试验方法1.1 一般要求本标准对电池的电路和结构设计提出了一些建议，希望生产厂家在电池的设计环节能充分考虑到电池的安全性。
1.1.1 绝缘与配线常见的电池外壳都是非金属的，但有的电池也采用金属外壳，后种情况下电池的电极终端与电池的金属外壳之间的绝缘电阻在500V直流电压下测量应大于5M&O1527;，除非电池的电极终端与电池的金属外壳有连通。
手机电池并非电池芯的简单组合，电池芯之外还有保护电路和控制电路，其内部配线及绝缘应充分满足预计的最大电流、电压和温度的要求，配线的排布应保证端子之间有足够的间隙和绝缘穿透距离，内部连接的整体性能应充分满足可能发生误操作时的安全要求。
1.1.2 泄放泄放的含义即电池或电池芯内部的过高压力在安全阀处释放以防止其破裂或爆炸。
标准要求电池或电池芯在内部压力过高达到一定限值时能以一定的速率将压力泄放以防止电池的破裂、爆炸和自燃。
如果电池的电池芯被封装在外壳内，则该封装的形式和封装的方法在正常操作过程中不应引起电池过热，也不应约束内部压力的泄放。
1.1.3 温度/电流管理电池充电过程中，电池和充电器内部的电路都会产生热量，若散热不佳导致热量聚集会影响电池正常的化学反应过程，造成电池的热失效，因此，电池的设计应能防止电池温度的异常上升。
必要时，电池的充电和放电应设定安全限流，防止电流过大而产生过多热量。
1.1.4 终端连接电池外壳应清晰地标明终端的极性。
终端的尺寸大小和形状应能确保承载预计的最大电流。
外部终端表面应采用机械性能良好并耐腐蚀的导电材料。
终端应设计成最不可能发生短路的样式。
1.1.5 电池芯装配成电池电池芯与所装配电池的容量应紧密匹配，装配在同一电池里的电池芯应结构相同，化学成分相同，并且是同一厂家生产的。
不同厂家生产的电池芯在电解液和电极材料等方面均会有所差异，如此规定的目的是为了保证装配在同一电池中电池芯的一致性，防止落后电池芯造成整个电池技术指标和安全性能的下降。
1.2 正常使用时的安全要求考虑到试验的一致性及各电池试验结果具有可比性，试验所用电池芯或电池的生产日期应在3个月以内，但并不表示电池3个月后安全性能会下降。
常态试验在20℃±5℃的环境温度下进行。
1.2.1 连续低倍率充电完全充电的电池芯以额定的低倍率电流0.01C5 A持续充电28天后，应不起火、不爆炸、不漏液。
1.2.2 振动用完全充电的电池芯或电池进行X、Y、Z三个方向的振动试验，振动源单振幅0.76mm (双振幅1.52mm), 频率变化率1Hz/min, 频率范围10Hz到55Hz，往返振动90 min±5min 后，电池应不起火、不爆炸、不漏液。
1.2.3 高温性能完全充电的电池置于70℃±2℃恒温箱中，保持7小时，然后取出置于室温条件下，检查其外观，其外壳应无变形或其变形不会导致电池内部元件暴露出来。
1.2.4 温度循环完全充电的电池或电池芯置于可强制调温的恒温箱中，按下列程序做-20℃到+75℃的温度循环：（1）30min内使恒温箱的温度升到75℃±2℃，并在此温度下保持4h；（2）30min内使恒温箱的温度降到20℃±5℃，并在此温度下保持2h；（3）30min内使恒温箱的温度降到-20℃±2℃，并在此温度下保持4h；（4）30min内使恒温箱的温度升到20℃±5℃，并在此温度下保持2h；（5）再重复1-4的步骤做4个循环；（6）第5次循环完成后，电池保存2h再作检查，应符合相关要求。
该试验可以在一个可强制调温的恒温箱中进行，也可以在3个不同温度的恒温箱之间进行。
试验后，电池芯或电池应不起火、不爆炸、不漏液。
1.2.5 低压性能完全充电的电池芯置于温度为20℃±5℃的真空干燥箱中，抽真空使气压小于11.6kpa 后保持6小时后，应不起火、不爆炸、不漏液。
1.3 可能发生误操作时的安全要求1.3.1 外部短路完全充电的电池或电池芯分别在20℃±5℃和55℃±5℃的环境中放置2h。
然后，用连线短接每个电池芯或电池的正负极终端并确保全部外部电阻小于100mΩ。
短接后，保持24h，到电池芯或电池外壳的温度下降到电池芯或电池原始温度+电池芯或电池短路后的最大温升×20%。
试验后，电池或电池芯应不起火、不爆炸。
1.3.2 自由跌落完全充电的电池芯或电池以任意方式从1米高处自由跌落到水泥地面3次后，应不起火、不爆炸。
1.3.3 机械碰撞在20℃±5℃环境中，完全充电的电池承受X、Y、Z三个方向的碰撞。
如果电池只有两个对称轴，只作两个方向的碰撞。
在最初3ms内的平均加速度应≥75gn，最高加速度应在125gn 和175gn之间。
碰撞1000次±10次后，电池应不起火、不爆炸、不漏液。
1.3.4 热冲击完全充电的电池芯，置于一个烘箱中加热。
烘箱的温度以（5±2）℃/min的速率上升至130℃±2℃，保持10min，电池芯应不起火、不爆炸。
1.3.5 耐挤压性能完全充电的电池芯置于两平行平板间，施加挤压力为13kN±1kN，一旦达到最大压力或压力突然下降1/3，即可卸压。
对圆形或方形电池芯进行挤压试验时，要使电池芯的纵轴与挤压设备扁平表面保持平行。
方形电池芯要沿其纵轴旋转90°，以便电池芯的宽边和窄边都能受到挤压的作用，外壳为铝塑复合膜的电池芯只做宽面的挤压。
试验后，电池芯应不起火、不爆炸。
1.3.6 冲击完全充电的电池芯置于一个扁平表面上，将一个半径为8mm、质量为10kg的棒垂直置于样品中心的正上方，从600mm 高度处落下作用到样品上。
圆柱形或方形电池芯在接受冲击试验时，其纵轴要平行于扁平表面，垂直于棒的纵轴。
方形电池芯要沿其纵轴旋转90°，以便电池芯的宽边和窄边都能受到冲击作用。
外壳为铝塑复合膜的电池芯只做宽面的冲击试验。
每只样品只能接受一次冲击试验，每次试验只能使用一只样品。
试验后，电池芯应不起火、不爆炸。
1.3.7 过充性能完全放电的电池芯，以≥10V的电压、0.2C5A的电流充电12.5h后，应不起火、不爆炸。
1.3.8 强制放电性能完全放电的电池芯承受1C5A电流强制放电90min后，应不起火、不爆炸。
外部短路试验、自由跌落试验、热冲击试验、耐挤压性能试验、冲击试验、过充性能试验、强制放电性能试验是破坏性试验，电池或电池芯的外壳均可能发生变化，漏液很难避免，但尚未影响安全性，因此标准中对这些试验没有要求不漏液。
1.4 安全标识安全标识的作用应引起足够的重视，电池本身应具有安全警示，并且附加适当的警告声明，需检查确认标识的一致性。
另外，电池的说明书中应写清合适的使用指导和推荐的充电方法等。
2 移动通信手持机锂电池充电器的安全要求和试验方法市场上的电池充电器形色各异，有的使用电源线，有的不使用。
直接插入式充电器不使用电源线，电源插头和充电器外壳构成一完整部件，其重量靠墙上插座来承载，市场上常见的“坐充”就是这类充电器。
使用电源线的充电器，与电源连接的方式又分两种：可拆卸的和不可拆卸的。
可拆卸的电源软线利用适当的电器连接器与充电器连接以供电，不可拆卸的电源软线固定在充电器上或与充电器装配在一起来供电。
市场中有的产品称为充电器，但实际上是适配器，我们有必要区分这两种功能。
适配器主要是把交流市电转换成直流电，根据电池的规格提供相应的电压电流，一般采用恒压恒流方式，能够隔离主电压和危险电压，对市电波动有一定耐受力，需要时可安全关断。
而充电器的主要功能是把充电电流限制在一个安全水平上，主要采用恒流方式，能检测充电的完成，根据某种算法终止充电以延长电池寿命，若发现电池异常可终止充电。
这两种功能可分别实现，也可组合在一个物理实体中。
GSM手机通常包含充电功能，与手机配套的只需适配器，而CDMA手机往往不包含充电功能，这样减少了手机设计的复杂性和工作状态时产生的热量。
