水泥混凝土路面施工培训课件.pptx
（3）当基层产生纵向扩展裂缝时，应分析原因，采取有效的 路基稳固措施根治裂缝。
（4）基层被碾坏成坑或破损面积较小的部位，应挖除并采用 贫混凝土局部修复。
一、小型机具施工
2.传力杆设置
1—先浇的混凝土；2—钢筋；3—压缝板条；4—胀缝模板；
5—
6—传力杆；7—金属套管；8—支架
图8-1 胀缝传力杆的钢筋支架法[WTBZ]
4.初始摊铺路面参数校正
（1）注意检查摊铺中线，在设方向传感器的一侧， 用钢尺测量基准线到摊铺机侧模前后的横向距离，以消
（2）禁止停机及较大范围地调整高程、中线和横 坡度等，以免严重影响平整度等质量指标。
（3）滑模机正常摊铺后，应将滑模机工作参数设 置固定并保护起来，不允许非操作人员更改。
水泥混凝土路面材料要求 路面施工准备 两种水泥混凝土路面施工 施工质量检查与验收 水泥混凝土路面施工事故案例分析
P2
学习目标
1.掌握水泥混凝土路面材料选择、施工机械选型的具体要求。 2.掌握水泥混凝土路面的施工工序、施工要点。 3.掌握水泥混凝土路面质量检测项目和基本要求。 4.熟悉水泥混凝土路面施工常见问题及产生原因，能够设计解决方 案。
2.初设滑模摊铺机工作参数
摊铺开始前，应对摊铺机进行全面性能检查和正 确的施工参数设定，常用滑模摊铺机的基本技术参数 见表8 11。设置滑模摊铺机工作参数是滑模摊铺机 操作技术中最关键的技术环节之一，也是摊铺机试调 当中最重要的内容。实践证明，工作参数设置不正确， 不可能摊铺出高质量的路面。
3.滑模机首次摊铺位置校准
二、细集料
一、粗集料
三、水泥
四、水
五、外加剂
六、钢筋
七、接缝 材料
一、施工机械选型
（4）基层被碾坏成坑或破损面积较小的部位，应挖除并采用 贫混凝土局部修复。
一、小型机具施工
2.传力杆设置
1—先浇的混凝土；2—钢筋；3—压缝板条；4—胀缝模板；
5—
6—传力杆；7—金属套管；8—支架
图8-1 胀缝传力杆的钢筋支架法[WTBZ]
4.初始摊铺路面参数校正
（1）注意检查摊铺中线，在设方向传感器的一侧， 用钢尺测量基准线到摊铺机侧模前后的横向距离，以消
（2）禁止停机及较大范围地调整高程、中线和横 坡度等，以免严重影响平整度等质量指标。
（3）滑模机正常摊铺后，应将滑模机工作参数设 置固定并保护起来，不允许非操作人员更改。
水泥混凝土路面材料要求 路面施工准备 两种水泥混凝土路面施工 施工质量检查与验收 水泥混凝土路面施工事故案例分析
P2
学习目标
1.掌握水泥混凝土路面材料选择、施工机械选型的具体要求。 2.掌握水泥混凝土路面的施工工序、施工要点。 3.掌握水泥混凝土路面质量检测项目和基本要求。 4.熟悉水泥混凝土路面施工常见问题及产生原因，能够设计解决方 案。
2.初设滑模摊铺机工作参数
摊铺开始前，应对摊铺机进行全面性能检查和正 确的施工参数设定，常用滑模摊铺机的基本技术参数 见表8 11。设置滑模摊铺机工作参数是滑模摊铺机 操作技术中最关键的技术环节之一，也是摊铺机试调 当中最重要的内容。实践证明，工作参数设置不正确， 不可能摊铺出高质量的路面。
3.滑模机首次摊铺位置校准
二、细集料
一、粗集料
三、水泥
四、水
五、外加剂
六、钢筋
七、接缝 材料
一、施工机械选型

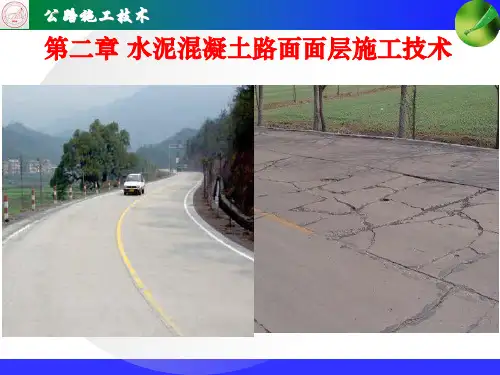

市政道路工程：水泥混凝土路面面层施工技术
