板钢筋计算(绝对受用)

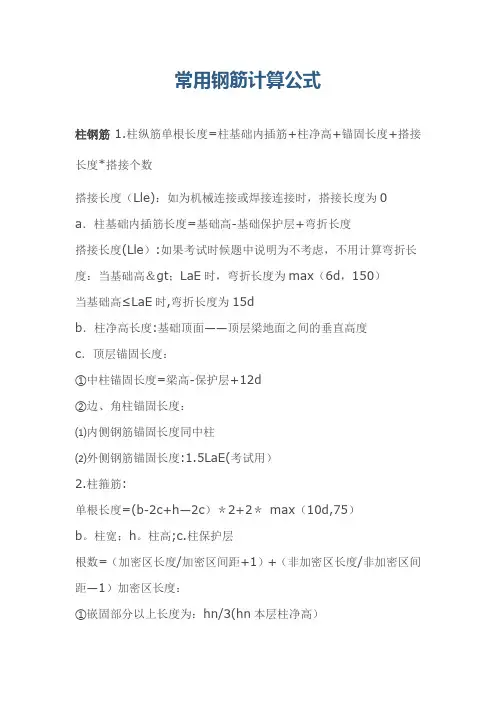

常用钢筋计算公式
常用钢筋计算公式柱钢筋1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数搭接长度(Lle)：如为机械连接或焊接连接时，搭接长度为0 a．柱基础内插筋长度=基础高-基础保护层+弯折长度搭接长度(Lle)：如果考试时候题中说明为不考虑，不用计算弯折长度：当基础高>LaE时，弯折长度为max（6d，150）当基础高≤LaE时，弯折长度为15db．柱净高长度：基础顶面——顶层梁地面之间的垂直高度c．顶层锚固长度：①中柱锚固长度=梁高-保护层+12d②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱⑵外侧钢筋锚固长度：1.5LaE(考试用)2.柱箍筋：单根长度=（b-2c+h-2c）*2+2* max（10d，75）b.柱宽；h.柱高；c.柱保护层根数=（加密区长度/加密区间距+1）+（非加密区长度/非加密区间距-1）加密区长度：①嵌固部分以上长度为：hn/3（hn本层柱净高）②非嵌固部分以上长度为：max（hc，hn/6，500）（考试用）③柱梁节点加密区长度为：梁高+max（hc，hn/6，500）（考试用）④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各5 00mm高度范围内加密箍筋。
梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度：当hc-保护层<LaE时，弯锚，锚固长度=支座宽-保护层+15d当hc-保护层≥LaE时，直锚，锚固长度= max（LaE，0.5hc+5d）保护层：是柱保护层2．下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数左（右）锚固长度：同梁上部钢筋（下部钢筋在中支座中的锚固能直锚的时候直锚）3．上部端支座负筋：第一排=1/3净跨长+左（右）锚固长度第二排=1/4净跨长+左（右）锚固长度左（右）锚固长度：同梁上部钢筋4．上部中间支座负筋：第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽5．架立筋单长=净跨长-净跨长/3*2+150*26．箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2* max（10d，75）根数加密区根数=[（加密区长度-50）/加密区间距+1]*2非加密区根数=（净跨长-2*加密区长度）/非加密区间距-1加密区长度：一级抗震：max（2Hb，500）二级--三级抗震：max（1.5Hb，5 00）7．侧面纵向钢筋（腰筋）构造筋长度（G打头的钢筋）=净跨长+2*15d抗扭筋长度（N打头的钢筋）=净跨长+2*锚固长度锚固长度同框架梁下部钢筋8．拉筋：当梁宽≤350时，拉筋直径为¢6（计算工程量时用¢6.5来计算）当梁宽＞350时，拉筋直径为¢8拉筋单长=梁宽-2*保+2* max（10d，75）拉筋根数=[（净跨长-50*2）/（非加密区间距*2）+1]*（腰筋根数/2）9．附加吊筋：吊筋单根长度=次梁宽+2*50+2*（梁高-2保）/sin45°（sin60°）+2*20d当主梁高≤800时，吊筋角度为45度；当主梁高＞800时，吊筋角度为60度.备注：主次梁相交处，注意附件的箍筋10．屋面框架梁屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度=支座宽-保护层+梁高-保护层（保：为柱的保护层）板钢筋1．板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度*2板面受力筋单根长度=净跨长+锚固长度*2板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度= max（1/2支座宽，5d）端支座为砌体墙时，伸出长度=max（1/2墙厚，12 0，板厚）180°弯钩长度=6.25d（当钢筋为一级钢时，末端需加180°弯钩）锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d分布范围=净跨长-1/2板筋间距*22．端支座板负筋长度=锚入长度+板内净尺寸+弯折长度中间支座板负筋长度=左标注长度+右标注长度+弯折长度*2（注意标注的长度是否含支座宽）负筋根数=布筋范围/板负筋间距+1锚入长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d弯折长度：板厚-保护层*2（保护层为板的保护层）布筋范围：净跨长-1/2板筋间距*23．分布筋单根长度=净跨（轴线）长度-负筋标注长度*2+搭接长度*2搭接长度：分布筋与负筋的搭接长度为150mm端支座分布筋根数=（负筋板内净长-1/2板分布筋间距）/分布筋间距+1中间支座分布筋根数=（左侧板内净长-1/2板分布筋间距）/分布筋间距+1+（右侧板内净长-1/2板分布筋间距）/分布筋间距+1独立基础钢筋1．独立基础底板长度＜2500时X方向底板钢筋单根长度=X方向的基础边长-2*保护层X方向底板钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距Y方向底板钢筋单根长度=Y方向的基础边长-2*保护层Y方向底板钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距2．独立基础底板长度≥2500时X方向底板钢筋单根长度:①外侧钢筋单根长度=X方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= X方向的基础边长-保护层**.1* X方向的基础边长其余钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S-1Y 方向底板钢筋单根长度:①外侧钢筋单根长度=Y方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= Y方向的基础边长-保护层*1* Y方向的基础边长其余钢筋根数=（X方向的基础边长—min（75，S/2）*2）/ S-1。
楼板钢筋工程量计算
第四节 板钢筋工程量计算
三、板的标注
2、有梁板的标注 1）集中标注
第四节 板钢筋工程量计算
1）集中标注
注写要求： ①贯通筋上部和下部分别注写，以B代表下部，以T代表上部，B&T代表下 部与上部； ②X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同 时以X&Y打头； ③当为单向板时，分布筋可不必注写，而在图中统一注明； ④当在某些板内（例如在悬挑板XB的下部）配置有构造钢筋时，则X向以 Xc，Y向以Yc打头注写； ⑤当Y向采用放射配筋时（切向为X向，径向为Y向），设计者应注明配筋 间距的定位尺寸； ⑥当贯通筋采用两种规格钢筋“隔一布一”方式时，表达式为 Axx/yy@xxx，表示直径为xx的钢筋和直径为yy的钢筋二者间距为xxx，直 径xx的钢筋间距为xxx的2倍，直筋yy的钢筋间距为xxx的2倍。
LB1计算过程
支座负筋总结
2、板顶钢筋计算 3）板顶贯通钢筋：（单跨板）
单跨板顶钢筋长度＝2*伸入支座长度+板内净尺寸 伸入支座长度：①hb-保护层-梁角筋D＞lab, 0.3lab(0.6lab)+15d; ②hb-保护层-梁角筋＜lab时，0.3lab(0.6lab)+15d; 或者可以按③ (hb-保护层-1/2梁角筋D+15d) 钢筋数量计算参考板端负筋钢筋根数计算
1、板底钢筋计算—受力钢筋
不同支座的锚固长度
第四节 板钢筋工程量计算
四、板的钢筋计算
1、板底受力钢筋计算 布筋范围： ①距离端部为50mm 或者为一个保护层 ②距离梁角筋为一个 1/2个板筋间距
布筋范围＝净跨－50*2（2个保护层） 或者 布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径＋右梁角筋1/2直径－板筋间距
柱板梁钢筋工程量计算(实例
② 加密区箍筋根数，按规定加密区 离支座750mm，则：
N1=〔（0.75－0.05）÷0.1＋1〕×6 = 48 （根）
③ 非加密区箍筋根数
N2=〔 （4－0.225－0.2－0.75×2） ÷0.2－1 〕×2＋（3.76－0.4－ 0.75×2）÷0.2－1=29（根）
④ 箍筋质量（Ф8）
M3 =（48＋29）×1.524×0.395×2 = 92.70 （kg）
（2）沿短方向钢筋ф 8@200 ℓ2 =2.5 ＋0.24 －0.02×2＋2 ×6.25 ×0.008 =2.8（m） N1=（1.3＋1.76－3×0.12－0.1×2）÷0.2＋ 2 =15（根） L2 =2.8×15 =42（m） （3）负弯矩筋ф 6 负筋长度=图示平直部分长度 ＋2（板厚－2C－1.75d） ① 左右两边负筋长度
板、柱、梁 钢筋工程计算
【例1】计算钢筋混凝土 板的钢筋用量。
〖解〗 1. 计算钢筋长度，现浇板砼强度等级C25， 保护层厚度C=20mm。 （1）沿长方向钢筋ф 8@200 ① 单根钢筋长 ℓ1 = 1.3＋1.76－2×0.02＋2×6.25×0.008 = 3.12 （m） ② 根数 N1=（2.5－0.24－0.1）÷ 0.2＋1= 12（根） ③ 钢筋长 L1 = ℓ1 N1 =3.12×12 =37.44（m）
N8 =（3.06－3×0.12－2×0.1）÷0.2＋2 = 15（根） 总长L8 =0.828×15=12.42（m） （5）断面2’–2’肋梁 （120㎜×240㎜） ① 4ф 12钢筋总长 L9 =（2.5＋0.24－0.02×2＋6.25×2×0.012） ×4 =11.4（m）
② 箍筋ф 6@200 ℓ10 =（0.12＋0.24）×2－8×0.03＋ 18×0.006 = 0.588（m） N10=（2.5－0.24－2×0.05）÷0.2＋ 1=12（根） L10= 0.588×12=7.06（m）
主体工程计量与计价—板钢筋工程量计算
端支座处直锚时，计算长度=板净跨长度+la×2 端支座处弯锚时，计算长度=板净跨长度 +（梁截面宽度-保护层 +15d) ×2 注意：
➢ 起步距离为s/2，s为钢筋间距。
4.板顶非贯通钢筋构造与长度计算 构造：
在端支座处，la ≤ 支座宽- 保护层厚度c，板顶非贯通筋直锚， 锚固长度取 la 即可； 在端支座处，la > 支座宽- 保护层厚度c，板顶非贯通筋弯锚， 锚固长度为支座宽- c + 15d； 中间支座处，贯通布置。
注意：
➢ 起步距离为s/2，s为钢筋间距。
5.板顶非贯通钢筋上分布筋的构造与长度计算 构造： ➢ 分布筋与另向支座负筋搭接150mm ➢ 分布筋靠支座边起步距S/2
计算长度：
分布筋长度=板的跨度（净跨）-两端支座负筋的延伸长度（支座边）+150 ×2
6.板顶中部温度筋的构造与长度计算 构造： ➢ 温度筋与支座负筋搭接 ll
现浇板钢筋工程量计算
1.现浇板钢筋分类
现浇板钢筋
板底贯通钢筋 板顶贯通钢筋 板顶非贯通钢筋：支座负筋、分布筋 板顶中部温度筋
2.板底贯通钢筋构造与长度计算 构造：
板下部贯通纵筋：在支座处的直锚长度≧5d且至少到梁中线。
计算长度：
=板净跨长度+ max（5d，梁宽/2）×2 注意： ➢ 板底贯通钢筋为光圆钢筋时，两端需加两个
4.板顶非贯通钢筋构造与长度计算 计算长度：
端支座处直锚时，计算长度=延伸长度（梁边）+la+板厚度- 保护层厚度×2 端支座处弯锚时，计算长度=延伸长度（梁边）+（梁截面宽度-保护层 +15d) +
板厚度- 保护层厚度×2 中间支座处，计算长度=延伸长度（梁边）+支座宽度+（板厚度- 保护层厚度×2）×2
板钢筋的计算方法
天天(论坛版主) 加关注等 级：地区：石家庄发帖数：626回复数：128帮筑币：760魅力值：1650 发表于：2013-01-05 15:04:43 举报 引用 只看该作者 回复次数:19 查看次数:855 楼主 板钢筋计算公式一、普通板底筋计算 （一）、底筋长度底筋长度=净跨+伸进长度×2+弯钩×2 1、当板的端支座为框架梁时 底筋长度=净跨+左右伸进支座长度max （框梁支座宽/2，5d ）+弯钩×2 2、当板的端支座为剪力墙时 底筋长度=净跨+左右伸进支座长度max （墙支座宽/2，5d ）+弯钩×2 3、当板的端支座为圈梁时 底筋长度=净跨+左右伸进支座长度max （圈梁支座宽/2，5d ）+弯钩×2 4、当板的端支座为砌体墙时 底筋长度=净跨+左右伸进支座长度max （120，板厚）+弯钩×2 （二）、 底筋根数 情况一：底筋根数=（净跨-50mm×2）/板筋间距+1 情况二：底筋根数=（净跨-保护层×2）/板筋间距+1 情况三：底筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1 二、面筋计算 （一）、端支座负筋 1、端支座负筋长度 端支座负筋长度=锚入长度+弯钩+板内净尺寸+弯折长度情况一：锚入支座长度=锚固长度LaE（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层）情况二：锚入支座长度=0.4La+15d（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层）2、板端负筋根数情况一：负筋根数=（净跨-50mm×2）/板筋间距+1情况二：负筋根数=（净跨-保护层×2）/板筋间距+1情况三：负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1 （二）、端支座负筋分布筋1、端支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、端支座负筋分布筋根数情况一：负筋分布筋根数=负筋板内净尺寸/分布筋间距（向上取整）情况二：负筋分布筋根数=负筋板内净尺寸/分布筋间距+1（向上取整）（三）、中间支座负筋1、中间支座负筋长度中间支座负筋长度=标注长度+弯折长度×2情况一：当弯折长度=板厚-保护层×2时，中间支座负筋长度=标注长度+（板厚-保护层×2）×2情况二：当弯折长度=板厚-保护层时，中间支座负筋长度=标注长度+（板厚-保护层）×22、中间支座负筋根数情况一：中间支座负筋根数=（净跨-50mm×2）/板筋间距+1情况二：中间支座负筋根数=（净跨-保护层×2）/板筋间距+1情况三：中间支座负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间（四）、中间支座负筋分布筋1、中间支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、中间支座负筋分布筋根数情况一：根数=布筋范围/间距中间支座负筋分布筋根数=（布筋范围1/分布筋间距）+（布筋范围2/分布筋间距）(向上取整)情况二：根数=布筋范围/间距+1中间支座负筋分布筋根数=（布筋范围1/分布筋间距+1）+（布筋范围2/分布筋间距+1）(向上取整)三、温度筋为了防止板受热胀冷缩而产生裂缝，通常在板的上部负筋中间位置布置温度筋。
常用钢筋计算公式
常用钢筋计算公式柱钢筋1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数搭接长度（Lle)：如为机械连接或焊接连接时，搭接长度为0 a．柱基础内插筋长度=基础高-基础保护层+弯折长度搭接长度(Lle）:如果考试时候题中说明为不考虑，不用计算弯折长度：当基础高＆gt；LaE时，弯折长度为max（6d，150）当基础高≤LaE时,弯折长度为15db．柱净高长度:基础顶面——顶层梁地面之间的垂直高度c．顶层锚固长度：①中柱锚固长度=梁高-保护层+12d②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱⑵外侧钢筋锚固长度:1.5LaE(考试用）2.柱箍筋:单根长度=(b-2c+h—2c）＊2+2＊max（10d,75）b。
柱宽；h。
柱高;c.柱保护层根数=（加密区长度/加密区间距+1）+（非加密区长度/非加密区间距—1）加密区长度：①嵌固部分以上长度为：hn/3(hn本层柱净高）②非嵌固部分以上长度为:max（hc，hn/6，500）（考试用）③柱梁节点加密区长度为：梁高+max(hc，hn/6，500）（考试用)④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各5 00mm高度范围内加密箍筋。
梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时,搭接长度为0左（右）锚固长度：当hc—保护层＆lt;LaE时,弯锚，锚固长度=支座宽—保护层+15d 当hc-保护层≥LaE时，直锚，锚固长度= max（LaE，0。
5hc+5 d）保护层:是柱保护层2．下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数左（右)锚固长度:同梁上部钢筋（下部钢筋在中支座中的锚固能直锚的时候直锚）3．上部端支座负筋：第一排=1/3净跨长+左（右）锚固长度第二排=1/4净跨长+左（右)锚固长度左（右）锚固长度：同梁上部钢筋4．上部中间支座负筋：第一排=1/3净跨长*2(净跨长取相邻两跨最大值)+支座宽第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽5．架立筋单长=净跨长—净跨长/3＊2+150*26．箍筋单长(2肢箍）=（长—2保+宽-2保）＊2+2* max（10d，75)根数加密区根数=[（加密区长度—50）/加密区间距+1］＊2非加密区根数=（净跨长—2＊加密区长度）/非加密区间距—1加密区长度：一级抗震：max（2Hb,500）二级—-三级抗震:max（1。
板钢筋计算公式图解
练习
1、请画负筋并计算其长度和根数 2、用软件计算并进行对量
1、单跨接150mm 方式二：分布筋长度＝轴线长度 方式三：分布筋长度＝按照负筋布置范围计算
1、单跨板钢筋的计算
端支座负筋的分布筋根数计算
方式一：分布筋根数＝负筋板内净长÷分布筋间距 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1
伸进长度＝max(板厚,120)
1、单跨板钢筋的计算
板底钢筋的支座－伸进长度其它情况
伸进长度＝max(≥12d且≥梁（或墙）宽/2 ) 伸进长度≥La（锚固长度） 伸进长度＝过墙（或梁）中线＋5d 伸进长度＝梁（或墙）宽－保护层 伸进长度＝到墙（或梁）的中线
1、单跨板钢筋的计算
板底钢筋根数计算
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间距
1、单跨板底筋布置示意图
50
练习
1、请画板及其底筋并计算其长度和根数 2、用软件计算板底钢筋并与手工对量
1、单跨板钢筋的计算
板负筋长度的计算04G101-4 P30
负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度
带栏板的阳台板
9、其它形式板钢筋计算
梁板式阳台
9、其它形式板钢筋计算
纯悬挑阳台
9、其它形式板钢筋计算
雨蓬板
9、其它形式板钢筋计算
挑檐
9、其它形式板钢筋计算
挑檐04G101-4P27
★软件重点功能
1、自动布置最小板 2、跨板钢筋的布置 3、平行边布置受力筋 4、XY方向布置受力筋 5、按弧线布置放射筋 6、查看板的布筋范围 7、查看受力筋布置情况 8、查看板内钢筋
面筋长度=弯勾+锚固长度+挑板净宽-保 护层+(板厚-保护层*2+5d)
钢筋工程—板的配筋与计算
钢筋工程—板的配筋与计算一、板内钢筋类型：二、板平法：1、B——板底部钢筋（底筋）；T——板顶部钢筋（面筋）；B&T——双层钢筋2、X——贯通横向钢筋；Y——贯通纵向钢筋；X&Y——双向钢筋3、原位标注中负筋线长度尺寸为伸至支座中心线尺寸三、板受力筋：板底钢筋的长度计算：长度=净跨+伸进长度*2+弯勾2*6.25*d，弯勾2*6.25*d只有一级钢筋时需要计算。
弯勾2*6.25*d只有一级钢筋时需要计算板底钢筋的支座－伸进长度：板受力筋伸入支座（梁、剪力墙、圈梁）的长度，为max(支座宽/2，5d)。
而如果支座为砌体墙，则伸入长度为max(板厚，120) 板底钢筋根数计算：起步距离的三种算法：第一根钢筋距梁或墙边50mm（通常算法）第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距四、板负筋：板负筋计算：·中间支座负筋长度计算：弯折长度的计算方法：1）板厚-2*保护层（通常算法）；2）板厚-保护层（04G101-4）；3）支座宽-保护层+板厚-2*保护层；4）伸过支座中心线+板厚-2*保护层；5）支座宽-保护层+板厚-保护层；6）伸过支座中心线+板厚-保护层·端支座板负筋长度的计算锚入长度的计算方法：1）La（通常算法/04G101-4）；2）0.4La+15*d（通常算法）在计算锚入长度时有些图纸也规定按伸至梁外边向下弯折，通常算法为“梁宽-保护层+板厚-2*保护层”；也有伸过支座中心线即向下弯折的，通常算法为“梁宽/2+板厚-2*保护层”另外端支座板负筋同面筋。
板负筋的根数计算：起步距离的三种算法同板受力筋五、板分布筋：板分布筋计算：·负筋的分布筋长度计算规范不同、地区不同、设计院不同、施工单位不同……都会导致分布筋长度计算的方法不同！我们大致可以归为下列三种算法：方式一：分布筋和负筋搭接一定的长度，如150、300mm方式二：分布筋长度＝轴线长度方式三：分布筋长度＝按照负筋布置范围计算·端支座负筋的分布筋根数计算为什么用“负筋板内净长”，而不扣除起步距离？原因是分布筋是自外向内布置的。
房建楼板钢筋长度计算公式
房建楼板钢筋长度计算公式在房建工程中，楼板是一个非常重要的结构部件，它承载着楼上的荷载，并且需要具有一定的承载能力和刚度。
而楼板的钢筋是起到加固和增强楼板承载能力的作用。
在设计楼板时，需要对楼板的钢筋长度进行精确的计算，以确保楼板的承载能力和安全性。
楼板的钢筋长度计算是一个复杂的工程问题，需要考虑到楼板的荷载、材料性能、结构形式等多个因素。
在实际工程中，一般采用以下公式来计算楼板的钢筋长度：L = (M e) / (σ A)。
其中，L为钢筋长度，M为弯矩，e为截面高度，σ为钢筋的应力，A为钢筋的截面积。
在实际工程中，计算楼板的钢筋长度需要考虑到楼板的荷载情况。
一般来说，楼板的荷载可以分为活载和恒载两种。
活载是指楼板在使用过程中受到的临时荷载，如人员、家具等；恒载是指楼板在使用过程中受到的永久荷载，如楼板自重、墙体荷载等。
根据楼板的荷载情况，可以计算出楼板的弯矩，从而得到楼板的钢筋长度。
另外，楼板的材料性能也是计算钢筋长度的重要因素。
一般来说，楼板的材料可以分为混凝土和钢筋两种材料。
混凝土的强度和抗压性能直接影响着楼板的承载能力，而钢筋的强度和弯曲性能则直接影响着楼板的抗弯能力。
在计算钢筋长度时，需要根据混凝土和钢筋的性能参数，如混凝土的抗压强度、钢筋的屈服强度等，来确定钢筋长度。
此外，楼板的结构形式也是计算钢筋长度的重要因素。
一般来说，楼板的结构形式可以分为受弯楼板和受剪楼板两种。
在计算钢筋长度时，需要考虑到楼板的受力情况，如楼板的弯曲和剪切情况，从而确定楼板的钢筋长度。
在实际工程中，计算楼板的钢筋长度需要综合考虑以上多个因素，进行精确的计算。
同时，还需要根据实际工程情况，对计算结果进行合理的修正和调整，以确保楼板的承载能力和安全性。
总之，楼板的钢筋长度计算是一个复杂的工程问题，需要考虑到楼板的荷载、材料性能、结构形式等多个因素。
通过合理的计算和分析，可以确定楼板的钢筋长度，从而确保楼板的承载能力和安全性。
板配筋计算
柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE （如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max （三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高ＨＮ/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。
边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高ＨＮ/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。
超全面的圈梁、梁、板钢筋计算公式
超全面的圈梁、梁、板钢筋计算公式圈梁钢筋很简单的,分主筋和箍筋两部分主筋计算:(梁长弯钩长搭接长(单根钢筋长每大于6米时))*设计根数*钢筋的比重箍筋计算:梁长/设计箍筋间距*每个箍筋的长度*钢筋的比重设计有外转角的附加钢筋时,按实际总根数*长度*比重就行啦钢筋计算公式一、梁(1) 框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3 端支座锚固值;第二排为Ln/4 端支座锚固值3、下部钢筋下部钢筋长度=净跨长左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc 5d,为直锚,取Max{Lae,0.5Hc 5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc 5d,为弯锚,取Max{Lae,支座宽度-保护层15d }。
