物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。要改善料仓 内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持 生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。
我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院 审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平， 荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为 生产空气炮清堵器的定点企业。产品已在国内各行业广泛应用，并打入国际市场。
空气炮说明书
空气炮说明书-CAL-FENGHAI.-(YICAI)-Company One1空气炮清堵器使用说明书郑州欧亚空气炮有限公司前言郑州欧亚空气炮有限公司是国内首家生产空气炮清堵器的专业公司，持有压力容器制造许可证，已通过ISO9001：2000质量管理体系认证。
空气炮清堵器是在有关设计研究院的协助下，研制成功的一种高能量理想的料仓破拱清堵助流装置。
物料在料仓内滞流起拱，已成为各种类型的料仓不可避免的共同弊病。
要改善料仓内物料的流动性，以最安全、最节能、最迅速在破除料仓起拱、堵塞、粘仓，使其保持生产过程的连续性，就必须设置最先进最理想的破拱清堵助流装置。
我公司生产的空气炮清堵器，经机电部第六设计研究院、天津水泥工业设计研究院审定，机电部郑州机械研究所进行性能测定，各项技术指标均达到国际同类产品水平，荣获省、市名优产品证书及科技成果奖，质量稳定，被国家建材、化工、机电行业定为生产空气炮清堵器的定点企业。
产品已在国内各行业广泛应用，并打入国际市场。
2005年与中国科学院合作采用矢量推进技术，使空气炮能量进一步得到提高，并申请了国内、国际专利。
空气炮清堵器具有结构简单、安装方便、冲击力大、噪音低、安全、节能、自动控制、连续工作等优点。
一、用途空气炮清堵器是防止和清除各种类型料仓、料斗、水泥预热器窑和管道分叉处及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
对混凝土、钢、木或塑料制成的仓、斗均可适用。
广泛用于煤矿及井下煤仓、洗煤厂、水泥厂铸造厂、火力发电厂、烧结厂、煤气厂、化肥厂、化工厂、铝厂、制碱厂、钢铁厂、焦化厂、制药厂、矿山、码头、粮食、饲料加工厂、混凝土加工厂等拥有料仓、料斗、输送管道和溜井的厂矿企业。
二、特点1．安全可靠: 空气炮清堵器是按国家规定的容器规范进行设计、制造的。
由于空气炮的喷射是瞬间的，每次使用的空气量有限，因此不会对仓、斗等构筑物产生大的振动和对仓壁的冲击。
采用无火花开关，对周围介质没有爆炸危险。
空气炮安全操作规程
空气炮安全操作规程
一、操作程序
1、空气炮安装完毕后，应认真检查，无问题后，向空气炮充气，并进行密封检查，试放时应逐步升至正常工作压力；
2、空气炮应有专人负责，切不可随意操作；
3、空气炮操作前应确保给料机已启动；
4、手动控制时，操作按钮的时间应该不低于1秒，同一台空气炮两次操作时间的间隔应在60秒以上；
5、使用前应检查炮体内压力应达到0.4MPa以上，（工作压力0.4—0.8MPa）；
6、不可在物料正常流动的情况下启动空气炮，避免将物料夯实，造成物料堵塞。
二、安全注意事项
1、使用时，人员要远离料仓落料口；
2、如需在矿仓内进行人工作业时，应确保总进气阀已关闭，炮体内无压缩空气，控制电源已断开；
3、空气炮维护保养时，应确认炮体内无压缩空气，控制电源已断开；
4、空气炮未稳固在料仓上之前，切勿随意试放。
严禁：仓内有人禁止释放空气炮；禁止未固定释放空气炮；必须断电后方可检查。
使用中空气炮的正确操作方法是什么？
使用中空气炮的正确操作方法是什么？空气炮是一种非常特殊的工具，通常用于各种清洁工作，如车间清洗，工厂清洗，建筑清洗等等。
但是，使用空气炮时需要遵循一些重要安全事项，以避免潜在的危险。
本文将提供操作空气炮应符合的标准，以确保操作者的安全和气炮的最佳使用。
1. 空气炮的基本组成空气炮通常由几部分组成，包括以下内容：•气体储存罐•控制阀门和压缩机•调节器•高压软管和蒸汽枪要正常使用空气炮，需要将这些部件以正确的方式安装，以确保它们能够正常工作。
2. 选择正确的炮嘴使用空气炮时必须选择正确的喷嘴，通常有四种类型。
•扁平式喷嘴：可用于清洗多种材料，如混凝土、玻璃、金属和塑料。
•圆锥形喷嘴：可用于清洗淋浴门、卫生间盆、蓝色花岗石和其他表面，但在太硬的表面上使用将会造成划痕。
•软尖型喷嘴：可用于清洁窄缝或深入位置。
•钻孔型喷嘴：专为清洗极深层并且难以到达的区域而设计。
选择正确的喷嘴可以确保清洗更加达到理想效果。
3. 操作前的准备工作在进行任何操作之前准备是必要的，使用空气炮也不例外。
下面是一些需要注意的事项：•穿上合适的防护服和鞋子以防滑动。
•如有必要，佩戴个人防护装备，如手套、面罩、安全镜等。
•确保空气炮内部气体压力不超过工作压力的限制。
•对于旧的或未使用过的气炮，可进行“流量测试”，以确保这些炮口在使用中将以安全方式运行。
4. 使用中的注意事项在操作空气炮时需要遵循以下注意事项：•不要直接指向他人，特别是眼睛部位；•不要将空气炮用于易受损的表面，或长期使用对表面原有质感造成破坏的场景；•不要试图拆卸或更改空气炮上的任何机件或部件。
如果在清洗时遇到任何问题，请不要随意继续使用，而是要立即停止并寻求专业人士的帮助。
5. 清洗完成后的操作在清洗完毕后，请立即关闭控制阀门，放纵压缩机压力，将气体储罐中剩余的压缩气体释放。
然后将气炮存放在散热通风的地方，以保持其长期使用的良好性能。
结论正确地操作空气炮需要遵循一些标准，以确保该工具既有效又安全。
Kp-8空气炮专用可编程控制箱使用说明文档
请您在使用本产品之前认真阅读本使用说明书,以免给你带来不必要的麻烦；如有问题请和我们联系，我们将热诚为您服务。
一．用途与功能Kp-6空气炮专用可编程控制箱，是由：进口CPU数字设定界面，等优质器件制作。
根据使用料仓、料斗、矿山溜井和输送管道的工矿企业的需求，对空气炮实行自动运行集中管理而设计的，内嵌的‘可编程逻辑控制器’是一种智能化的管理设备，可与多种工业控制计算机系统、组态工程联网，实现远程监控，现场数据采集、传送。
适用于各种集散控制系统。
主要特點：与一般PLC控制箱相比有如下特点：1、显示功能、使客户编程更加直观有‘所见即所得’的效果，客户编程不需要专业技术。
2、客户编程无须‘编程器’、能根据您的设定，适应各种不同要求的环境，完成各种开炮程序。
3、有良好的通信功能和公开的通讯协议，能满足您不同环境下的联网、并机、、等各种管理需要。
4、成熟考究的内部固化程序，为防止客户程序进入误区，减少误爆、抑制反尘污染，延长设备寿命、确保效果、有着至关重要的作用。
5、有独立工作能力，当计算机软启动时或网络瘫痪时，都不会影响该机的正常运行。
6、全部采用光电隔离技术，工作稳定可靠,结构紧凑功能强大。
7、透明的工作模式，鲜明的动态指示，合理的管理接口,会使您的管理得心应手。
二、技术参数1、专用可编程控制器参数供电电源：AC220V /50Hz/5W。
控制输出：1-24路/AC220V/5A。
隔离电压：≥500V。
通讯方式：RS485接口，2线制。
驱动距离：2200米。
通讯格式：9600-8N1.（可以在线修改）。
通讯协议：被动查询（详见通讯协议）。
信号形式：开关信号。
2、通讯服务器参数（直接入以太网时配置，无特出约定不配置）处理器：32 位100 兆内存：2 兆网口速度：10/100M 自适应，同时可支持手动设置。
参数包括：10M 半双工，10M 全双工，100M 半双工和100M 全双工保护：内嵌1.5KV 电磁隔离软件特点协议： DHCP，Telnet，TCP，UDP，IP，ICMP，ARP实COM驱动：Windows NT/2000/XP COM驱动配置：两种方式，中文菜单和命令态两种。

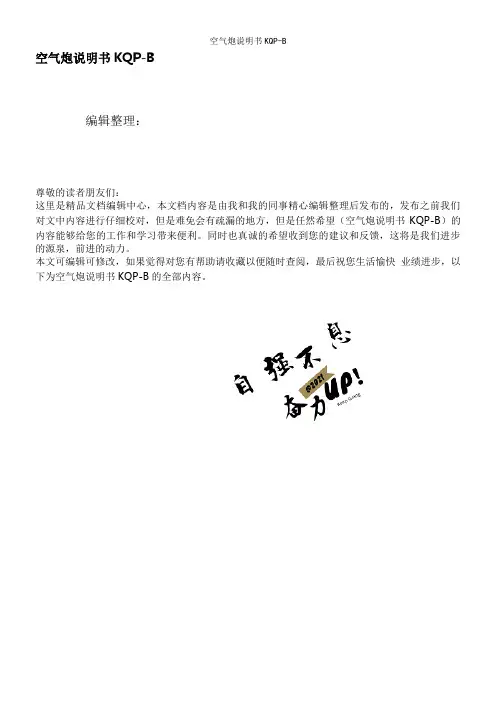

空气炮说明书KQP-B
空气炮说明书KQP-B编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（空气炮说明书KQP-B）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为空气炮说明书KQP-B的全部内容。
空气炮安装使用说明书濮阳市亚利机械制造有限公司空气炮说明书KQP-B目录一、空气炮产品介绍及用途。
二、空气炮的工作原理。
三、空气炮的结构特点。
四、空气炮的操作及控制。
五、安装注意事项。
六、使用注意事项七、故障分析及排除一、空气炮产品介绍及用途空气炮（又叫破拱助流器或清堵器)是目前最理想的破拱助流装置.适用于煤炭、冶金、化工、火电、水泥等拥有料仓、料斗、管道和矿山溜井行业。
二、空气炮的工作原理空气炮是根据空气动力学原理，炮体内的压缩空气瞬间释放，空气的压力能转变成空气射流动力能产生强大的冲击力.有效防止和消除物料粘堵，保障了物料正常流动，达到破拱助流作用。
是一种清洁环保、低耗能的理想破拱助流设备。
1.复位弹簧B推动活塞E封闭喷射管F.2.打开供气阀门，压缩空气经过进气孔C充满炮体G,此时空气炮处于待发状态。
3.启动电磁阀A，D中的空气经A快速排出，D、G压力失去平衡形成压力差，E受压力作用很快回移，打开喷射管F，炮体G内的压缩空气瞬间喷射出去。
4.复位弹簧B推动活塞E封闭喷射管F，空气炮进入下一循环。
三、空气炮的结构特点1、炮体:贮存空气。
用Q235B钢板制造，焊接以埋弧自动焊为主,按TSGR003—2007和GB150—1998标准进行设计、制造、检验，确保安全使用。
2、快速排气阀：是空气炮运行的主要元件，分电动和气动两种形式。
可根据用户需要进行配置。
（新型空气炮配备两位两通电磁阀）4、安全阀:开启压力为0.8Mpa（用户可自调）当气源压力超过空气炮最高工作压力时可自动开启降压,确保空气炮使用安全。
空气炮安全操作规程
空气炮安全操作规程为了充分发挥空气炮使用的性能，达到破拱清堵助流的目的，特制定以下操作规程：一、操作程序1、空气炮应有专人负责，切不可随意操作；2、空气炮操作前应确保给煤机及给煤机闸门已打开；3、使用前应检查煤仓内堵塞位置，然后根据煤仓堵塞具体情况分台释放；4、空气炮释放应从最下层开始，依次向上，间隔时间应在10秒以上，避免上层物料把下层物料夯实；5、手动控制时，操作按钮的时间应不低于1秒。
同一台空气炮两次操作时间的间隔应在60秒以上；6、不可在物料正常流动的情况下启动空气炮，避免将物料夯实，造成物料堵塞；7、环境温度低于-20℃后，不可向空气炮内充气使用；二、安全注意事项1、使用时，人员要远离料仓落煤口；2、如需在料仓内进行人工清料或其他维护作业时，应确保总进气阀已关闭，炮体内无压缩空气，控制电源已断开；3、空气炮维护保养时，应确认炮体内无压缩空气，控制电源已断开；空气炮的维护与保养为有效地延长空气炮的使用寿命，排除因使用不当而造成的停用隐患。
空气炮在使用中应进行必要的维护检查。
月检：1、检查全部空气管道及连接处是否松动漏气；2、检查全部气动元件工作是否正常、灵活；3、检查空气炮各个法兰的连接螺栓，是否松动，应及时进行紧固；半年检：1 、进行全面外观检查，空气炮有无结构损伤。
2 、关闭空气炮气源，释放炮内气体，卸掉放水塞或打开排污阀排出内部全部积水，然后再把放水塞原处拧紧。
3、检查空气炮的吊挂、支撑装置的焊接处，固定是否有损坏，螺栓是否有松动等不正常现象。
4、正常操作时，如发现空气炮漏气，需清理或更换石棉垫或活塞。
此项工作应注意：首先关闭气源，停止供气，释放炮内气体，从炮筒上取下活塞进行清理，更换配件。
无论是清理还是更换配件，只要活塞从炮筒中取出，都应更换新的石棉垫。
安装前活塞应在两道密封环之间，均匀涂上3号钙基润滑脂，安装必须小心，不得擦伤密封垫或划上刻痕。
5 、检查安全阀是否能够在规定压力下正常开启。
空气炮说明书
空气炮说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。
具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。
空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。
空气炮本体充入压力为0.4-0.8Mpa由球阀控制的工业用空气或氮气时，空气炮即充气。
压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。
通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。
这使得快速排放阀能够迅速释放顶住活塞的压力。
活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。
排出的空气经过喷管管路进入贮存物料的闭塞事故区。
空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准。
空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8Mpa时,透过电动式气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;S进气管道 S’空气炮专用快速排气阀 B活塞 C 排气管 D筒体1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管应向下布置，其角度与水平线应不小于15°；、气动控制时，炮体与气动控制阀之间的距离不得超过15米；、气源各个接头部位及管路不得漏气。
空气泡控制箱使用__说明书
空气炮专用控制箱使用说明书就地单操：就地按钮一对一单个操作驱动就地顺驱：就地按钮启动或停止顺驱模式延时循环：可调周期的循环启动顺驱模式远程操作：通过集控室DCS控制顺驱模式：延时一定时间按照顺序驱动下一台空气炮目录Contents第1章空气炮专用控制箱控制方式及运行模式 (2)就地单操： (2)就地顺驱： (2)延时循环： (2)远程操作： (2)第2章硬件概述 (3)第3章运行模式的参数设置 (4)空气炮专用控制仪的显示代码含义 (4)空气炮专用控制仪的按键功能 (4)设定实例 (4)转换开关 (5)第4章安装调试 (6)接线端子排排列 (6)电气参数 (6)附图 (6)空气炮专用控制箱控制原理图 (6)第1章空气炮专用控制箱控制方式及运行模式顺驱模式：由自动控制系统（如启动信号、DCS顺驱信号等）发出信号开始启动第一台空气炮；系统延迟一定时间后（系统显示倒计时），启动第二台空气炮，直至空气炮全部启动完毕，相应的空气炮启动完毕后，即完成了一个周期的运行。
就地单操：按一下就地控制柜面板上的一个按钮（如“一号炮”），便可驱动对应于此按钮的一台空气炮（1号空气炮）。
就地顺驱：由于空气炮专用控制箱初始运行参数为程控方式，上电后控制箱工作于程控方式的延时状态中。
如有需求，可随时按下就地控制柜的启动按钮，启动一个周期的顺驱模式，空气炮全部启动完毕后，停止这个周期的运行，或按下停止按钮，可以随时停止这一周期顺驱。
在此过程中显示系统显示每个阶段的参数和倒计时。
延时循环：系统上电后，空气炮专用控制仪自动进入程控方式，即开始周期延时，如周期延时设定的参数为120分钟，空气炮专用控制仪延时两个小时后，启动一个周期的顺驱模式，顺驱模式运行完毕后，自动进入下一个周期的延时。
在此过程中显示系统显示每个阶段的参数和倒计时。
远程操作：空气炮专用控制箱内设DCS接口，通过DCS接口接入用户DCS系统，用户在DCS控制系统中可以进行对空气炮顺驱操作。
空气炮安全操作规程
空气炮安全操作规程2012年月日发布 2012年月日实施起草人: 审核人: 批准人: 起草日期审核日期: 批准日期:Copyright 2012空气炮安全操作规程1 目的：规范本设备巡检，使巡检作业制度化、标准化，确保人员和设备安全，使生产运营正常。
2 适用范围：本标准适用于全厂使用此类设备的巡检岗位。
3 引用标准3.1 《管理制度》4.使用前准备：4.1设备全部安装完毕后，应认真检查安装是否有误，检查管路、压力表显示值等，如检查无问题后再向管路送气，并进行密封检查，确无漏泄后方可进行试验，首先确认喷吹容器或锥体内上下方无人，并关闭人孔门，然后用低压试放，无问题后逐步升至最高工作压力试放，然后投入正常使用。
4.2检查电源线路，各部连接有无松动，断路、供电电压是否符合要求，检查确无问题后方可投入使用。
5操作及控制：经检查气、电源完全符合要求后，即可正常运行。
其操作程序如下：5.1气动阀操作，气动阀操作是利用手动开关单个控制或成组控制，操作人员在观察确需强制助流时，压下或扳动手动开关，给换向阀一个脉冲信号，空气炮即可通过排气口喷出强大冲击气流，达到破拱助流之目的。
冲击能量释放后自动恢复充气状态，随后可完成第二个工作循环。
5.2电动控制，电控是采用220V电源靠操纵按钮（或开关）来完成，快速排气阀是采用常通式控制，需用时操作按钮开关空气炮即时工作。
电控可采用单台单控制、二台联控或四台级控，应根据情况而定。
空气炮释放的操纵程度应为先放下面第1层，后放上面第2层，以便顺利排料。
6设备检修：6.1中控室切断自动喷吹循环信号；6.2现场关闭压缩空气源，手动换向阀，将剩余气体放出，确认空气炮不再动作；6.3检修后确认无人、人孔门关闭后，打开压缩空气阀门，手动换向阀，确认喷吹效果良好。
Copyright 2012 安全操作规程/版本(试行)1 -1页/第0次修订。
空气礼炮的使用说明
空气礼炮的使用说明空气礼炮是一种常用于庆祝活动和节日的烟花产品，它通过压缩空气的力量来发射彩色纸片和绚丽的烟花效果。
以下是空气礼炮的使用说明，帮助您正确、安全地使用空气礼炮，营造欢乐喜庆的氛围。
一、注意事项1. 在使用空气礼炮之前，确保场地宽敞开阔，远离可燃物和易燃物，以确保安全。
2. 检查空气礼炮是否完好无损，如有损坏或异常情况，请勿使用。
3. 在使用空气礼炮之前，确保操作人员具备必要的知识和技能，并佩戴好个人防护装备，如手套和护目镜。
4. 请注意，空气礼炮只能在室外使用，严禁在室内或人群密集的地方使用。
二、使用方法1. 将空气礼炮放置在平稳的地面上，确保其稳定性。
2. 打开空气礼炮的阀门，让空气进入礼炮内部。
3. 使用专用的空气泵或压缩气体罐向空气礼炮注入压缩空气，直到达到所需的压力。
4. 关闭空气礼炮的阀门，并等待一段时间，让压力稳定。
5. 当准备好发射时，将点火器与空气礼炮连接，确保连接牢固可靠。
6. 点燃点火器，迅速离开空气礼炮的发射区域。
7. 等待片刻，空气礼炮将会发射出彩色纸片和烟花效果。
三、安全注意事项1. 在操作空气礼炮时，切勿将身体或其他物体靠近发射口，以免造成伤害。
2. 使用空气礼炮时，应保持足够的距离，并远离火源和易燃物，确保安全。
3. 空气礼炮发射过程中，应注意观察周围环境，确保没有人员或物体靠近发射区域。
4. 在使用空气礼炮后，应及时清理发射区域，避免造成不必要的伤害或污染。
四、维护保养1. 在使用完空气礼炮后，应及时清洁礼炮表面和发射口，保持其干净整洁。
2. 定期检查空气礼炮的各个部件是否正常，如发现损坏或异常情况，应及时修理或更换。
3. 存放空气礼炮时，应选择干燥通风的地方，并避免阳光直射，以延长其使用寿命。
五、注意事项1. 请勿将空气礼炮用于任何违法活动或恶作剧，以免造成伤害或法律问题。
2. 请勿将空气礼炮直接对准人体或动物，以免造成伤害。
3. 请勿将空气礼炮用于室内场所或狭小空间，以免引发火灾或安全事故。
空气炮说明书
空气炮安装使用说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。
具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。
空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。
空气炮本体充入压力为0.4-0.8mpa由球阀控制的工业用空气或氮气时，空气炮即充气。
压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。
通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。
这使得快速排放阀能够迅速释放顶住活塞的压力。
活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。
排出的空气经过喷管管路进入贮存物料的闭塞事故区。
空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准（pvq）。
空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续; s进气管道 s’空气炮专用快速排气阀 b活塞 c 排气管 d筒体1、打开进气阀门，空气通过s进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔o，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管c，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米； 3、气源各个接头部位及管路不得漏气。
空气炮安全操作规程
浙江三狮集团2500T/D新线办公室
空气炮安全操作规程
一、运行中的检查
1.检查空气炮的电磁阀是否工作正常，手动是否灵活，确认空气炮放炮周
期合适。
2.检查压缩空气压力是否达到0.6Mpa以上，各压力表，油水分离器，手动
气阀完好，压缩空气管路通畅，有无漏气现象。
3.检查控制箱各种显示是否正常，确认各种参数运行正常。
4.检查空气炮炮体、炮咀、炮头是否完好，有无漏气、开裂现象。
二、安全注意事项
1.当空气炮正常运行时，严禁任何人打开设备入孔门观察设备内部状态。
2.观察设备内部状态或处理设备内部故障时，必须事先停止空气炮的电源。
切断空气炮的气源，释放掉空气的压力，确认空气炮不能动作。
3.打开入孔门或进入设备内部时，必须相应的停电、停气的地方挂好警世
牌或有人看护，以免发生爆炸。
4.窑门拉开时，用空气炮打“雪人”时，必须将空气炮的电源切断，进行
手动工作，并且有人进行指挥窑内前10米内禁止站人。
5.设备检修期间，空气炮必须断电、停气，在相应地方挂好警世牌。
6.正常运行时，检查空气炮的放炮是否有效，炮声是否异常，发现问题及
时处理，保证清堵正常。
7.当物料在设备内部结皮、堆料增多时，正常运行周期不正常，清料时及
时调整工作周期，或改为手动加大清堵频次，确保物料不结皮、不堆积。
8.必须穿戴好劳动保护上岗。
9.无关人员不得进入生产现场。
10.检查带电设备时，必须确认地线是否接好方可检查。
第1页。
空气炮操作说明书
空气炮控制箱使用操作说明书中国·天津益尔信控制工程有限公司空气炮控制箱采用西门子S7-200可编程控制器，依生产要求对空气炮进行自动控制。
该装置运行可靠、性能稳定、功能齐全、操作简单、维护方便。
一、装置结构本装置是以西门子S7-200可编程控制器为主体，配以完备的外围控制设备而构成。
PLC采用CPU200系列，配扩展模块以满足I/O接点的需要。
控制箱起停按钮、内/外控转换开关以及相应的指示灯等均装于控制面板上，便于操作。
二、主要功能1. 各空气炮的自动控制，将设备的起停顺序，间隔时间，振打周期设于PLC程序中实现设备的自动运行，其间隔时间可根据用户需要自行设定；2. 各空气炮的单机驱动；3. 空气炮快速循环运行；4. 控制箱电源，备妥，运行信号，各空气炮运行指示；5. 各空气炮回路具有过流保护功能；6. 对装置的控制，可选“内控”或“外控”方式。
“内控”用于调试，“外控”接受中央控制室驱停指令，用于正常生产集中控制；三、控制操作1. 通电控制柜上口电源通电后，电源灯指示。
合微断将PLC等控制箱内部件上电。
2. 中控控制将转换开关S55置于自动位，转换开关S54置于集中位，此时控制箱K2继电器动作，并将备妥信号传给中控。
此时就可中控控制起停，程序自动运行。
控制柜起动后将运行状态信号传至中控和本箱面板上。
各空气炮状态信号反映在本箱面板上。
3. 本地控制将转换开关S55置于自动位，转换开关S54置于机旁位。
此时可按‘起动’‘停车’按钮进行驱停，程序自动运行。
本箱及各空气炮状态信号反映在本箱面板上。
4. 单循环将转换开关S55置于自动位，转换开关S54置于机旁位。
此时动作‘单循环’旋钮，程序自动运行，将空气炮以间隔2秒时间快速驱动一周。
5. 单炮驱动将转换开关S55置于手动位。
此时动作各炮按钮，即单炮驱动。
6. DCS自动驱动将转换开关S55置于自动位，转换开关S54置于集中位。
四、程序驱动流程1. 控制箱驱动后首先驱动1#空气炮；2. 以固定间隔周期顺序驱动直至一个循环结束，再重新循环；3. 循环周期基本为20~30分钟；4. 每炮驱动时间为0.5秒；5. 参考空气炮间隔时间5炮------240s 6炮------220s 7炮------210s 18炮------100s20炮------80s 22炮------75s 30炮------60s五、间隔时间（循环周期）的设定1.本箱出厂时均按上述固定间隔时间设定，如用户对该时间有要求可利用PLC上的电位旋钮（0）自行设定，设定范围为0~250s。
空气炮安全操作规程(word版)
空气炮安全操作规程
空气炮安全操作规程
1、巡检人员和其他工作人员不得随意手动操作空气炮。
2、取样点装有空气炮时,化验室人员取样前必须关掉空气炮控制器电源,并挂好标志牌,取完样后恢复好控制器电源,拿掉标志牌。
3、处理预热器结皮、烟室结皮和篦冷机雪人时,必须到现场关闭相应部位所有空气炮控制器电源,挂好标志牌,打开所有空气炮气包内的高压气体,并予以确认。
4、停窑检修时,关闭所有空气炮控制器电源,打开所有空气炮气包内的高压气体,严禁释放空气炮。
5、预热器清堵前,必须关闭相应部位的空气炮进气阀,释放空气炮内的高压气体,拔掉
空气炮电磁阀的电源插头。
6、对预热器局部进行清堵时,若需要放空气炮时,在放炮前必须关闭所有检查门,并让现场所有人员撤离到安全地带,然后由现场工作人员检查确认无误后,方可进行。
7、空气炮必须在窑系统投料后,方可投入使用,并检查空气炮是否恢复正常工作。
空气炮安全操作规程
空气炮安全操作规程空气炮是一种用于清洁、除尘或破坏结构的工具。
该工具的压缩空气能够产生高压和高速气流，具有很高的危险性。
因此，在使用空气炮之前，需要遵守一些安全操作规程。
1. 设备检查使用空气炮之前，需要对设备进行检查，确保设备没有任何故障或损坏。
检查项目包括以下几点：•检查空气炮的气缸、气管和活塞是否有损坏或漏气现象。
•检查各个管道和接口是否牢固或有松动现象。
•检查安全阀是否正常工作。
如若发现设备存在故障或损坏，必须要进行修理，直至问题完全解决才能进行下一步操作。
2. 穿戴个人防护装备使用空气炮时，必须穿戴适当的个人防护装备，以保护自己的安全。
常规的个人防护装备包括以下几点：•护目镜：防止破碎物、灰尘或其他有害物质进入眼睛。
•硬帽：防止头部受到太阳辐射、坠物、或其他伤害。
•耳塞：防止噪声对听力造成损害。
•防尘口罩或呼吸器：防止吸入粉尘或其他有害物质。
•手套：防止手受到磨损或其他伤害。
3. 注意安全距离在使用空气炮时，需要保持适当的安全距离，以避免产生伤害。
根据气流的大小，不同类型的空气炮需要保持不同的安全距离。
一般来说，如果是单向气流，安全距离应该在1.5米以上；如果是双向气流，安全距离应该在2.5米以上。
如果您不确定应该保持多远的安全距离，请查看设备的使用说明书。
4. 操作时保持稳定在操作空气炮时，需要保持身体稳定，不要站在不稳定的位置上，如梯子或高处。
一些空气炮由于体积大、重量重，需要多人合作操作。
此时，每个人都应该熟悉自己的角色和任务，并进行协调。
5. 良好的气体环境使用空气炮的环境中需要保持良好的气体环境，尽量避免在易燃或有爆炸危险的地方使用空气炮。
如果使用空气炮在有毒气体或其他有害的环境下，需要使用防毒面具和其他专业的防护装备，以确保个人的安全。
6. 停止使用时，关闭压缩空气源在使用完毕之后，务必要及时关闭压缩空气源，以避免空气炮内的高压气流对人和设备造成伤害。
结论空气炮是一种非常有用的工具，但也具有一定的危险性。
空气炮应用介绍
空气炮原理
料仓 : 安装一台空气炮
•
确定空气炮尺寸和作用范围后，强大气流将从最合适点进入，摧毁桥孔或使堆积物流 动。
空气炮原理
料仓 :安装两台空气炮
•
桥孔或堆积物已有部分被摧毁。 空气炮也可以移动到更高的位置，解决上面的同样问 题。
空气炮原理
料仓 : 恢复正常
• 桥孔被完全摧毁，物料恢复流动„„ 如再有桥孔出现，重复以上的步骤。
空气炮原理
力度
• 在料仓内部, 力度跟随自然角度的方向。 • 水平力度产生摩擦力，导致拱形的产生。
空气炮原理
摩擦力，剪力
• 这2种因素决定了物料在移动过程中的反 作用。 • 许多因素对其产生作用，比如 : –厚度 –形状 –湿度 –密度 –压力
空气炮原理
剪力 (1)
同样方法, 红色和蓝色2个样 品平放在面板上。
• 过滤空气 • 调节压力 • 润滑系统部件
空气炮原理
电磁阀
空气炮原理
电控箱
空气炮原理
工程化空气炮控制
最高可控制160 AC’s
空气炮原理
快排阀
• 快排阀是最重要部件 • 快排阀是使空气炮有效 工作的关键部件.
空气炮原理
OSHA/MSHA Requirements
• 安全阀 • 压力表.
空气炮原理
空气炮原理
散装物料清堵安装原理
• 采用更快的速度还是更多的空气，取决于物料本身。对于轻的物 料，一般优先使用容积大和持续时间强的空气炮。
空气炮原理
方形料仓
左图：空气炮不能达到预期效果 右图：根据动态相位原理，能够达到预期效果
空气炮原理
空气炮原理
吹管 vs. 扇型喷嘴 吹扫距离和吹扫宽度
空气炮说明书
空气炮安装使用说明书空气炮是以压缩空气的脉冲力推动散装材料的工作系统，是防止和清除各种类型料仓、料斗、水泥预热器和管道分叉及矿山溜井、溜坡的物料起拱，粘仓闭塞等现象的专用装置。
广泛用于煤炭、冶金、化工、水泥、电力、矿山、钢铁、焦化等行业。
具有能耗低、能量大、噪音低、安全可靠、投资小、易维护等特点，是一种理想的破拱清堵设备。
空气炮系统是由一台或多台安装在贮存器上的空气炮组成的。
空气炮本体充入压力为0.4-0.8mpa由球阀控制的工业用空气或氮气时，空气炮即充气。
压缩空气是由安装在炮体上的进气孔进入并通过活塞进行密封的，炮本体的压力等于管路的压力时，气流为静态，空气炮就可以等待工作指令了。
通过启动电磁阀，快速排放阀和电磁阀之间的管路中的空气被释放。
这使得快速排放阀能够迅速释放顶住活塞的压力。
活塞立即被炮本体中的高压气流推回，高压气流通过喷管管路排出，释放出贮存在炮本体中的脉冲空气压力。
排出的空气经过喷管管路进入贮存物料的闭塞事故区。
空气炮气罐的是按照国家规定的压力容器规范进行设计和制造的，符合压力容器质量标准（pvq）。
空气炮的工作原理空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;s进气管道s’空气炮专用快速排气阀b活塞c排气管d筒体1、打开进气阀门，空气通过s进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔o，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管c，筒体内的压缩空气瞬间排出，冲击物料.空气炮的安装示意图安装技术要求1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；2、气动控制时，炮体与气动控制阀之间的距离不得超过15米；3、气源各个接头部位及管路不得漏气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气炮
安装使用说明书
执行标准:GB150-98TSGRO0O3-2007制造许可证:TS2241001-2015
濮阳中石集团有限公司
目录
1、主要用途及适用范围 (1)
2、产品特点 (2)
3、工作原理 (3)
4、空气炮安装示意图 (4)
5、安装技术要求 (5)
6、附件组装图 (6)
7、空气炮安全操作规则 (7)
8、空气炮的维护与保养 (8)
9、故障分析与排除 (9)
10、使用安全禁止事项 (10)
主要用途及适用范围
物料在料仓内滞留起拱，已成为各种类型的料仓不可避免的共同弊病。
要改善料仓内物料的流动性，以最安全、最节能、最迅速的方法破除料仓起拱、堵塞、粘仓，保持生产过程的连续性，就必须设置最先进、最理想的破拱助流装置。
原煤仓堵塞是火力发电厂经常遇到的问题，对原煤仓有很大危害，轻者引起磨煤机出力下降，重者引进自燃，甚至爆炸。
我公司生产的空气炮、疏松机等疏通设备目前已在多家电厂使用，实际清堵效果理想，自动化程度高，维修工作量极少。
代替了人工捅捣、炸药爆炸、机械震动、滑磨板等一些效果差、不安全且耗资大的破拱助流办法。
不仅降低了劳动强度，确保了生产安全，还给企业带来了无形的经济效益。
无公害，无污染，是目前世界上公认的最先进、最经济、最理想、最环保、最安全的破拱助流设备。
产品特点
*快速喷爆，有效破坏架桥，解决堵塞问题；
*组合空气炮，作用力大，
*静音动作，噪音低；无污染;
*无泄漏设计，有效利用能量；
*不会压缩料桶内原料；
*最低限的维护保养：简单移动部件、无马达、无轴承、无需润滑；
*强而有力的喷爆力；有效范围广；
*弹簧复位，确保活塞喷爆后立即复位，以阻挡料桶内脏污物质反串入空气炮；
*使用寿命长；一年内炮体内部免维护,推荐使用寿命长达10年；
空气炮工作原理
空气炮是利用气压平衡的原理,先将压缩空气贮存于钢制炮体中,当炮体内气压达到0.4—0.8Mpa时,透过电动式(或手动式)气动元件操作,切断压缩气流,打开电磁阀的排气口,活塞瞬间形成前后压力差,迫使活塞后移,打开排气口,使压缩空气刹时向预定方向以超音速喷出,利用压缩空气突然释放势能,产生强烈冲击波,直冲物料堵塞区,克服物料的静摩擦,使起拱的或粘冻结的物料再次恢复重力流动,使堵塞消除,工作连续;
S进气管道S’空气炮专用快速排气阀B活塞C排气管D筒体
1、打开进气阀门，空气通过S进入炮体，由于活塞通过复位装置始终封闭排气口，活塞后部与炮体内相通，产生气压平衡。
2、空气炮专用快速排气阀通电工作打开排气孔O，缸套中的空气顺利排出。
缸套内部无压力，在筒体内压缩空气的压力作用下，形成压力差，活塞迅速向右回返，打开排气管C，筒体内的压缩空气瞬间排出，冲击物料.
空气炮安装示意图（图表3）
安装技术要求
1、安装时喷射接管（仓内部分）应向下布置，其角度与水平线应不小于15°；
2、气动控制时，炮体与气动控制阀之间的距离不得超过15米；
3、气源各个接头部位及管路不得漏气。
使用的压缩空气必
须是过滤的、稳定的、干燥的。
最大工作压力不得超过0.8MPa，最小工作压力不得低于0.3MPa；
4、炮体排水塞应向下，便于排水。
若炮体距地面或操作平台过高不便操作，且气源水分过大，可拆下排水塞引出管路至便于操作处装一阀门，确保定期排水；
5、进气控制球阀应安装在便于操作的位置；
6、空气炮未稳固在料仓上之前，切勿随意放炮；
7、热态设备上，炮体与热态设备应保持不小于1.5m的距离，环境温度应低于＋80℃；
8、环境温度低于-10℃时，应采取保温措施；
9、空气炮专用电磁快速排气阀额定电压交流220V、消耗功率15W、启动时22VA；（井下使用时，要注明使用防爆型电磁阀，工作电压可选用127V或24V，）
10、除注明外、焊接、接头形式与尺寸符合GB985-968-88
规定，焊接高度等于较薄件厚度，并全部连接焊。
11、安装时要保证底托角钢上面平整且远离仓的一端要高
出近离仓的一端不小于10%；
12、本设备安装完毕后应对支架部分彻底除锈，并涂底漆和面漆。
附件组装图（图表8）
6
空气炮安全操作规则
为了充分发挥空气炮使用的性能，达到破拱清堵助流的目的，正确的操作与良好维护是极其重要的。
空气炮压缩空气供给系统应采用集中供气，确保压力的稳定与气源损失达到最小化。
一、操作程序
空气炮安装完毕后，应认真检查，无问题后，向空气炮充气，并进行密封检查，合格后方可进行空试，试放时应逐步升至正常工作压力。
1、空气炮应有专人负责，切不可随意操作；
2、空气炮操作前应确保给料机及料仓闸门已启动或打开；
3、使用前应检查料仓内堵塞位置，然后根据料仓堵塞具体情况分台分层释放；
4、空气炮释放应从最下层开始，依次向上，间隔时间应在10秒以上。
避免上层物料
把下层物料夯实；
5、手动控制时，操作按钮的时间应在不低于1秒。
同一台空气炮两次操作时间的间
隔应在60秒以上；
6、使用前应检查炮体内压力应达到0.3MPa以上，（工作压力0.3—0.8MPa）；
7、不可在物料正常流动的情况下启动空气炮，避免将物料夯实，造成物料堵塞；
8、环境温度低于-20℃后，不可向空气炮内充气使用；
二、安全注意事项
1、使用时，人员要远离料仓落煤口；
2、如需在料仓内进行人工清料或其他维护作业时，应确保，总进气阀已关闭，炮体
内无压缩空气，控制电源已断开；
3、空气炮维护保养时，应确认炮体内无压缩空气，控制电源已断开；
4、空气炮未稳固在料仓上之前，切勿随意试放；
空气炮的维护与保养
为有效地延长空气炮的使用寿命，排除因使用不当而造成的停用隐患。
空气炮在使用中应进行必要的维护检查。
月检：
1、检查全部空气管道及连接处是否松动漏气；
2、检查全部气动元件工作是否正常、灵活；
3、检查空气炮各个法兰的连接螺栓，是否松动，应及时进行紧固；
半年检：
1、进行全面外观检查，空气炮有无结构损伤。
2、关闭空气炮气源，释放炮内气体，卸掉放水塞或打开排污阀排出内部全部积水，然后再把放水塞原处拧紧。
3、检查空气炮的吊挂、支撑装置的焊接处，固定是否有损坏，螺栓是否有松动等不正常现象。
4、正常操作时，如发现空气炮漏气，需清理或更换石棉垫或活塞。
此项工作应注意：首先关闭气源，停止供气，释放炮内气体，从炮筒上取下活塞进行清理，更换配件。
无论是清理还是更换配件，只要活塞从炮筒中取出，都应更换新的石棉垫。
安装前活塞应在两道密封环之间，均匀涂上3号钙基润滑脂，安装必须小心，不得擦伤密封垫或划上刻痕。
5、检查安全阀是否能够在规定压力下正常开启。
6、检查全部接线，有无松动、磨损或断裂现象。
完成上述检查后，重新接上所有空气管路和电源，检查各部联接正确可靠后，方可投入使用。
7、使用满半年时间的空气炮，应对排气总成内部的活塞及缸套进行清洗，并加注润滑油（维护方法：首先拆掉固定法兰与盲板用的8条螺栓，然后取下盲板，将缸套与活塞同时从跑体内部取出，在地面上将活塞从缸套内取出，用煤油对缸套内部及活塞整体进行清洗，检查活塞上的两道密封环的老化程度，若发现出现掉块、断裂或在缸套内不能进行密封；应更换密封环，清洗或更换完零部件后，应在两道密封环之间，均匀涂上3号钙基润滑脂，装入缸套内部，更换缸套两侧的密封垫，最后按照拆卸过程将零部件原位安装在炮体上）；
故障分析与排除
现象故障原因排除方法
空气炮不能充气气源管路受阻或管路漏气检修管路，保证畅通，不得漏气进气主管道泄漏查明泄漏点及时排除
球阀关闭打开球阀
进气主管道没有气查明原因，及时送气
炮体内充满了水或污物排除水或污物
空压机未启动打开空压机
空气炮不能排气电磁换向阀不运作排除电、气、信号故障，检修电磁换向阀电磁换向阀装错正确连接换向阀
电磁换向阀失灵清理检查失灵原因，保养维修或更换
控制箱没有电控制箱电源确保有电
空气炮释放能力小气压过低检查并增加气源压力
空气炮充气不足适当延长充气时间
炮体内有水或污物排除炮体内污物或水
活塞和密封圈漏气清理更新活塞、密封圈喷射管气流阻力大降低气流阻力
筒体内不存气或存气过少检查漏气原因增加气源排气管过长或弯头太多调整距离，调整安装位置气源引管出口通径小更换大通径管路
空气炮充气速度慢空压机排气量小增加空压机排气量
气源管路受阻查找气源受阻原因并及时排除
没有气源或气压太低及时送气或增加气源压力达到额定要求
空气炮不工作电源不通或开关损坏查明原因及时修复或更换电磁阀装错或失灵纠正安装位置或更换
电磁阀磁头损坏更换新电磁阀
使用安全禁止事项
特别注意事项：
本产品为简单压力容器不需定期由使用当地检验部门进行检验,如果产品出现质量问题，应先由当地锅炉压力容器特检部门进行检验后，方可进行维护检修。
本产品所配置的安全阀应严格按照标准说明进行选购，在使用过程中应严格遵守该安全阀的使用规定，并在期检周期内进行定期检验，检验合格后方能投入使用。
本产品推荐使用寿命为10年，超过使用期限后如继续使用该产品应向使用产品所在地的锅炉压力容器特检部门进行报检。
