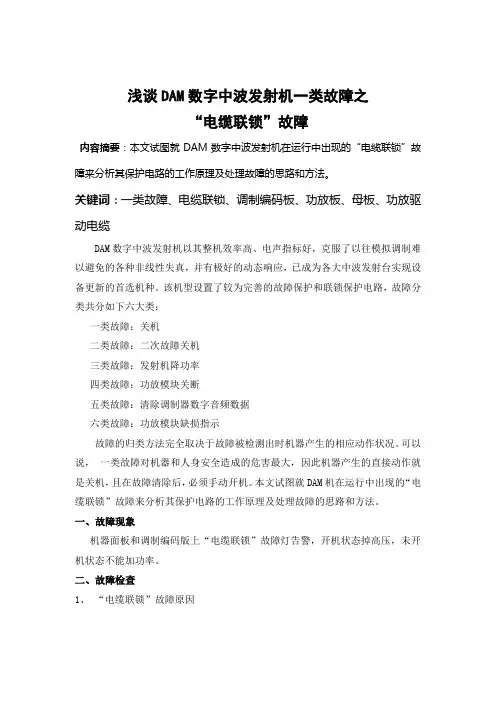

浅谈DAM数字中波发射机一类故障之
“电缆联锁”故障
内容摘要：本文试图就DAM数字中波发射机在运行中出现的“电缆联锁”故障来分析其保护电路的工作原理及处理故障的思路和方法。

关键词：一类故障、电缆联锁、调制编码板、功放板、母板、功放驱动电缆
DAM数字中波发射机以其整机效率高、电声指标好，克服了以往模拟调制难以避免的各种非线性失真，并有极好的动态响应，已成为各大中波发射台实现设备更新的首选机种。

该机型设置了较为完善的故障保护和联锁保护电路，故障分类共分如下六大类：
一类故障：关机
二类故障：二次故障关机
三类故障：发射机降功率
四类故障：功放模块关断
五类故障：清除调制器数字音频数据
六类故障：功放模块缺损指示
故障的归类方法完全取决于故障被检测出时机器产生的相应动作状况。

可以说，一类故障对机器和人身安全造成的危害最大，因此机器产生的直接动作就是关机，且在故障清除后，必须手动开机。

本文试图就DAM机在运行中出现的“电缆联锁”故障来分析其保护电路的工作原理及处理故障的思路和方法。

一、故障现象
机器面板和调制编码版上“电缆联锁”故障灯告警，开机状态掉高压，未开机状态不能加功率。

二、故障检查
1、“电缆联锁”故障原因
电缆联锁电路由三部分组成，如图1所示，分别在不同的板上实现各自的功能。

图1 ：电缆联锁保护电路框图
当a、射频放大器模块没有插到母板上，或者插上但接触不良。

功率合成母板分12路送出的作为联锁电路输入的高低阻抗，反映各模块与功率合成母板插
槽情况，DAM10KW机共有48个模块分成12组，分组情况见表1.每组都通过插入
模块后实现串联接地输出低阻。

如果模块没插好或没插上开路，输出为高阻。

调
制编码板上的联锁保护逻辑电路根据各模块组送过来的高低阻抗，判断出整机的
模块与插槽的连接正常与否，并以高低电平的形式输出到显示板与控制板，实现
电缆联锁状态的相关指示与控制。

表1 ：测试点与模块的关系
测
试
点
引
脚
R139 R140
1 2 3 4 5 6 7 8 1 2 3 4
模
块
组
J16、J1 J2 J3 J4 J5 J6 J7 J8 J9 J10 J11 J12
模
块
包
B7-B12 1-4 5-8 9-12 13-16 17-20 21-24 25-28 29-32 33-36 37-40 41-42
括
b、调制编码板与合成母板之间的电缆接插不良或松脱或断线
c、调制编码板与
显示板之间的电缆插接不良。

d，来自直流稳压板的“屏蔽接地联锁-L”信号，送入调制编码板，最终进入显示板的一类故障检测电路。

当屏蔽接地开路时，一个高电平将关断发射机高压。

2、检查故障
电缆联锁保护电路如图2所示（由于故障关系，图中只画了U64-2的输入部分，U63、U64其他共11路结构相同）
图2：
此为典型的一类故障。

由图2可知，调制编码板故障的显示电路有两组：一组在显示板上并和一类故障的控制电路相连；另一组在调制编码板上显示。

两组显示电路为并联关系，且取自同一信号，即U55B输出端。

当取样部分有故障时，两组显示电路会同时给出红色故障灯报警信号。

如果只有一路红色故障灯报警，说明取样信号电路正常，故障出在相应的显示电路上。

由于此次故障两组的显示电路都给出了故障信号，因此可判断故障点应在显示电路之前，即U55B输出端之前。

据此可排除了引起“电缆联锁”故障原因的
c、d两部分。

我们知道，当功放联锁指示为正常状态时U55B-4为H,U55B-5为L,U55B-6为L,U63-1-6、11、12为H,U64-1-6、11、12为H，故障发生后，经测量U55B-4为L,U55B-5为L,U55B-6为H,U63-1-6、11、12为H,U64-1为H,U64-2为L,U64-3-6、11、12为H,U64-2为L,U64-3-6、11、12为H，经分析对比故障点应在U64-2这条之路上，由于U64-2的“L”导致U64-8为H，进而U55B-4为L。

由上图可知，U64-2的输入信号是将+5V经R142、R140并通过功放驱动电缆J10-9送到功率合成母板A19的J21-9，再通过功放板33#、34#、35#、36#串接后，再由J21-10经功放驱动电缆送回到调制编码板的J10-10后入地形成回路，当四个功放插到位，功放驱动电缆接触良好时，U52-13应为L，经U52F倒相后送入U64-2时应为H,只有当①U52F失效。

②电缆接触不良。

③功放没插到位时，R140与地断开，+5V通过R142提供高电平输入，最终导致U55B-4为输出“联锁故障-L”信号，测量R140-2为H，排除了U52F失效的可能，最后确定为②、③两种原因的可能性大。

3、故障处理
对功放驱动电缆连接处及功放板插座进行清洁，试机正常。

三、结论
根据经验，“电缆联锁”故障多是因功放模块与母板插槽由于各种原因造成接触不良引起的。

所以在故障出现时，为了使问题能及时有效得以解决。

可以直接检查模块与插槽的接触情况。

特别是在机器检修日刚搞完该部分的维护恢复后试机时出现联锁保护故障。

可以把曾经动过的少量模块拔下重新插好，一般问题都可以得到解决。

如果故障仍未排除而需拔插大量的模块或故障出现在机器播音过程中，就最好不要通过盲目去重插模块的方法来求得问题的解决，这样故障有时可以得到排除，但也容易因频繁拔插使功放母板上的插槽簧片松弛，张力减少导致接触不良的故障发生，从而引起更大的故障。

根据上述故障处理的经验，可以用高低电平法来缩少故障的范围，减少故障处理的时间。

具体方法如下：根据图2电路原理图，如果模块与插槽接触良好，其接触电阻串联R139或R140与R141或R142对+5V电源的分压输出应该是低电平（约
+0.1V）反之为高电平（约+5V）。

用万用表电压档测量R139与R140的分压输出点，所得电平高低对照表1，就很容易判断所测量模块组与插槽的接触情况，进而缩小故障范围，对该模块组进行针对性处理，就可以很快找到故障点，使故障得以彻底排除。

另外要特别引起注意的是，在机器运行过程中出现联锁保护关功率的现象。

这可能是由于模块与插槽接触面发热接触电阻增大，导致接触不良引起的保护动作。

（这是由于长时间没对功率合成母板进行维护，附着的尘埃使得模块与母板插槽间接触电阻增大、或由于频繁拔插模块，使得母板上的插槽簧片松弛，张力减少导致接触电阻增大、或网络阻抗失谐严重，模块与插槽接触面发热接触电阻增大）这类原因引起的故障比较隐蔽，有时关机一段时间后重开一切又正常，这是接触电阻在热态达到触发“联锁保护”动作所需的阻值引起的，如果不进行彻底的处理，很容易使模块与插槽触片在接触不良与发热的恶性循环中烧坏，甚至引起功率合成变压器磁环的损坏，造成不可挽回的损失。

查找该类故障的故障点，也可以用上述方法处理：在开机状态下观察分压输出点电压，看是否存在某点的电平有较大幅度的变化，甚至接近触发U51、U52翻转的电平+1.6V。

如果有，则说明该测量点所对应的模块组里存在有接触不良的模块，然后针对性地对其做相应处理，就可以把故障加以排除，防患于未然。
