第五章储层裂缝裂缝是油气储层特别是裂缝性储层的重要储集空间，更是良好的渗流通道。
世界上许多大型、特大型油气田的储集层即为裂缝性储层。
作为一种特殊的孔隙类型，裂缝的分布及其孔渗特征具有其独有的复杂性，它不象正常孔隙那样通过沉积相、成岩作用及岩心分析能够较为容易地预测和评价。
由于裂缝的存在对油气储层的勘探和开发会导致很大的影响，因而对油气储层中裂缝的研究就显得十分重要。
本章主要介绍裂缝系统的成因、裂缝的基本参数、孔渗性以及裂缝的探测和预测方法。
第一节裂缝的成因类型及分布规律所谓裂缝，是指岩石发生破裂作用而形成的不连续面。
显然，裂缝是岩石受力而发生破裂作用的结果。
本节分别从力学和地质方面简要介绍裂缝的成因分类及分布规律。
一、裂缝的力学成因类型在地质条件下，岩石处于上覆地层压力、构造应力、围岩压力及流体(孔隙)压力等作用力构成的复杂应力状态中。
在三维空间中，应力状态可用三个相互正交的法向变量(即主应力)来表示，以分量σ1、σ2、和σ3别代表最大主应力、中间主应力和最小主应力(图5-1)。
在实验室破裂试验中，可以观察到与三个主应力方向密切相关的三种裂缝类型，即剪裂缝、张裂缝(包括扩张裂缝和拉张裂缝)及张剪缝。
岩石中所有裂缝必然与这些基本类型中的一类相符合。
图5-1 实验室破裂实验中三个主应力方向及潜在破裂面的示意图图中A示扩张裂缝，B、C表示剪裂缝1.剪裂缝剪裂缝是由剪切应力作用形成的。
剪裂缝方向与最大主应力(σ1)方向以某一锐角相交(一般为30°)，而与最小主应力方向(σ3)以某一钝角相交。
在任何的实验室破裂实验中，都可以发育两个方向的剪切应力(两者一般相交60°)，它们分别位于最大主应力两侧并以锐角相交(图5-1)。
当剪切应力超过某一临界值时，便产生了剪切破裂，形成剪裂缝。
根据库伦破裂准则，临界剪应力与材料本身的粘结强度(τo)及作用于该剪切平面的正应力(σn)和材料的内摩擦系数(μ)有关，即，τ临界＝τo＋μσn剪裂缝的破裂面与σ1－σ2面呈锐角相交，裂缝两侧岩层的位移方向与破裂面平行，而且裂缝面上具有“擦痕”等特征。
储层天然裂缝识别技术研究_杨丽
第40卷第11期 辽 宁 化 工 Vol.40，No. 1 2011年11月 Liaoning Chemical Industry November，2011储层天然裂缝识别技术研究杨 丽1，彭志春2（1.西安石油大学油气资源学院， 陕西 西安 710065； 2. 中海石油（中国）有限公司湛江分公司，广东 湛江 524057）摘 要：针对裂缝性油气藏勘探开发的热点、重点和难点问题进行了论述。
研究认为裂缝形成机理及发育特征识别技术成为广泛研究的热点和低孔、低渗储层评价的关键。
同时，储层裂缝发育机制的复杂性决定了裂缝发育特征识别技术的难度，特别是天然裂缝的识别技术的研究仍是当前研究的难点，其对天然裂缝分布特征的认识准确与否，直接关系到对裂缝性储层的评价，影响地质储量的计算和经济评价，甚至关系到一个油气田能否顺利投入开发。
关 键 词：天然裂缝；岩心观测；曲线变化率；地层因素比值； R/S变尺度中图分类号：TE 122.2+1 文献标识码： A 文章编号： 1004-0935（2011）11-1167-04油气藏研究的核心内容是储层研究，不仅因为储层是油气储集的场所，更是油气藏开发的对象。
近年来，随着油气田勘探及开发技术的持续进步，裂缝型油气藏已经成为一个重要的勘探开发新领域[1]。
裂缝性油气藏勘探开发的关键是储层裂缝的识别与预测。
随着革命性新测井技术的广泛应用、测井方法研究程度的不断加深以及现代数学手段的持续推广，关于裂缝性储层的研究虽还没有一套非常成熟的表征技术方法，但是，在储层裂缝识别、预测等方面已经取得了一定的成果。
本文在整理消化吸收国内外裂缝研究成果的基础上，对储层天然裂缝识别技术进行了综合研究。
1 天然裂缝对油田开发的影响以成因分类，储集层天然裂缝可以分为构造裂缝和非构造裂缝（如成岩裂缝等）。
但在实际的天然裂缝研究中，按照区域裂缝和构造裂缝分类更便于开展研究工作[ 2-4]。
裂缝性油藏水驱开发特征明显：注入水沿裂缝快速窜进，沿裂缝发育方向上的采油井最先遭到暴性水淹，油藏在短时间内就进入高含水阶段，非主裂缝延展方向驱油效果差，综合采收率低下，产量损失严重。
储层裂缝的研究内容及方法
开启 裂缝 、 形裂 缝 （ 括 被断层 泥充 填 的裂 缝 和具擦 变 包
痕 面的裂 缝 ） 被矿 物充 填 的裂缝 、 Ｌ 、 孑 洞裂缝 。
可 预测 性有所 了解 。 对于 裂缝 ， 通常 以力 学成 因 和地质
成 因来 分类 …
Байду номын сангаас
２ 裂 缝宽 度 和渗透 率 。天然 裂缝 系统 对 储集 层性 ） 质及 产能 定量 评价 有重 要 的影 响 。地 下 裂缝 宽度 和渗 透率 的确 定是 了解 裂缝 对油 层动 态 的影 响所 必须 的地 质参 数 。
关 键 词 储 层 裂 缝 ； 裂缝 成 因 ； 石物 性 ； 心描 述 ； 头 分 析 ； 岩 岩 露 断层 应 力 效 应 中 图分 类 号 ： Ｅ ２ ． ３ Ｔ ｌ ２２ ＋ 文 献 标 识 码 ： Ａ
Ｓｔ ｙ ｃ ｎ ｅ ｓａ ｅ ｈｏ ｓｏ ａ ｔ ｅ ｉ ｅ ｅ ｖ ｉ ｕｄ ｏ ｔ ｎｔ ｎｄ ｍ ｔ ｄ ｆｆ ｃ ｕｒ ｎ ｒ ｓ ｒ ｏ ｒ ｒ
Ｆａ ａ ｌ Ｓ ｉ ｎ Ｙａ ｎｇ ｎｇ ｎ Ｘｉ ｏ ｉ ｕ Ｐｅｄｏ ｇ ｎ Ｆｅ ｍｉ
（ｃ ｏ ｌｏ ｓｕｃｓ ａ ｄ Ｅ ｖｒｎ ｎ，Ｓ ｕｈ ｅｔＰ ｔｏｅ ｍ ｎｖｒｉ ，Ｃ ｅ ｇ ｕ ６ ０ ０ ，Ｃｈｎ ） Ｓｈ ｏ ｆＲｅｏ ｒｅ ｎ ｎ ｉｏ ｍｅｔ ｏ ｔｗ ｓ ｅｒｌ ｕ Ｕ ｉｅｓ ｙ ｈ ｎ ｄ １５ ０ ｔ ｉａ
１ 研 究 内容
１１ 裂 缝 系统 的成 因 ． 研 究裂缝 系 统 的成 因 可对 裂缝几 何形 态 和分 布 的
定裂 缝 系统 的物 理形态 和 分布及 估计 与 裂缝 系 统特 征
有关 的储 集性 质 （ 隙度 和渗透 率 等 ） ］ 孔 汜。
页岩气地下储层裂缝特征分析方法研究
页岩气地下储层裂缝特征分析方法研究页岩气地下储层裂缝特征分析方法研究摘要：页岩气作为一种重要的非常规天然气资源，其开发利用具有重要的战略意义。
而页岩气成藏特点中的裂缝系统是页岩气储层中气体运移和产出的主要通道，因此对页岩气地下储层裂缝特征的研究具有重要的意义。
本文主要通过对页岩气地下储层裂缝特征分析的研究方法进行综述，包括实验室试验、地震地质学、测井解释等方法，以期提供对页岩气储层裂缝特征分析的参考和借鉴。
关键词：页岩气；地下储层；裂缝特征；分析方法1. 引言页岩气作为一种非常规天然气资源，由于其储量丰富、分布广泛等特点，受到了广泛的关注。
然而，与常规天然气不同，页岩气储层具有低孔隙度、低渗透率、高吸附性等特点，导致其气体的产出和运移困难。
因此，对页岩气储层的裂缝特征进行研究，有助于深入了解其储层特性和气体运移规律，为有效地开发利用页岩气提供科学依据。
2. 页岩气地下储层裂缝特征2.1 裂缝类型页岩气储层中的裂缝类型多样，常见的有裂缝系统（including fracture systems）、微裂缝网络（microfracture networks）和粉体颗粒间的裂隙。
裂缝系统是页岩中主要存在的裂缝类型，也是气体流动和运移的主要通道。
微裂缝网络则是裂缝系统的细分，常见于页岩中。
裂隙则是指岩石颗粒之间的间隙，常见于页岩储层。
2.2 裂缝参数页岩气储层中裂缝参数的研究可以帮助我们更好地了解裂缝特征和裂缝对气体运移的影响。
常用的裂缝参数包括裂缝密度（fracture density）、裂缝长宽比（fracture aspect ratio）和裂缝面积比例（fracture area ratio）等。
裂缝密度是指单位面积内裂缝的数量，反映了裂缝在储层中的分布状态。
裂缝长宽比是指裂缝的长度与宽度之比，可以帮助我们了解裂缝的形态特征以及对气体运移的影响。
裂缝面积比例则是指裂缝面积与岩石面积之比，反映了裂缝对储层的充填程度。
页岩储层水力压裂裂缝扩展模拟进展
页岩储层水力压裂裂缝扩展模拟进展一、本文概述随着全球能源需求的持续增长，页岩气作为一种重要的清洁能源，其开发与应用日益受到人们的关注。
页岩储层水力压裂裂缝扩展是页岩气开发过程中的关键技术，其模拟研究对于优化压裂工艺、提高页岩气采收率具有重要的指导意义。
本文旨在全面综述页岩储层水力压裂裂缝扩展模拟的最新研究进展，以期为相关领域的研究人员和技术人员提供有益的参考。
本文首先介绍了页岩储层水力压裂裂缝扩展模拟的研究背景和意义，阐述了水力压裂技术在页岩气开发中的重要作用。
接着，文章回顾了国内外在该领域的研究现状，包括裂缝扩展模型的建立、数值模拟方法的发展以及实际应用案例的分析等方面。
在此基础上，文章重点分析了当前研究中存在的问题和挑战，如裂缝扩展过程中的多场耦合作用、裂缝形态的复杂性以及模型参数的确定等。
为了推动页岩储层水力压裂裂缝扩展模拟研究的发展，本文提出了一些建议和展望。
应加强基础理论研究，深入探究裂缝扩展的物理机制和影响因素，为模型的建立提供更为坚实的理论基础。
应发展更为先进、高效的数值模拟方法，以更好地模拟裂缝扩展的复杂过程。
还应加强实验研究和现场应用，以验证和完善模拟模型，推动水力压裂技术的不断进步。
通过本文的综述和分析，相信能够为页岩储层水力压裂裂缝扩展模拟研究提供新的思路和方向，为页岩气的高效开发提供有力的技术支持。
二、页岩储层特性分析页岩储层作为一种典型的低孔低渗储层，其独特的物理和化学特性对水力压裂裂缝的扩展具有显著影响。
页岩储层通常具有较高的脆性，这是由于页岩中的矿物成分（如石英、长石等）和微观结构（如层理、微裂缝等）所决定的。
脆性高的页岩在受到水力压裂作用时，更容易形成复杂的裂缝网络，从而提高储层的改造效果。
页岩储层中的天然裂缝和层理结构对水力压裂裂缝的扩展具有重要影响。
这些天然裂缝和层理结构可以作为裂缝扩展的潜在通道，使得水力压裂裂缝能够沿着这些路径进行扩展，从而提高裂缝的复杂性和连通性。
页岩气储层水力压裂裂纹扩展规律研究
页岩气储层水力压裂裂纹扩展规律研究1. 前言页岩气作为一种非常重要的天然气资源，已经被广泛应用。
然而，在生产过程中，有一些特殊的挑战，其中最重要的是寻找适当的生产技术。
页岩气储层水力压裂是目前能够有效提高页岩气产量的一种技术。
本文旨在研究页岩气储层水力压裂后裂缝的扩展规律，以便更好地理解页岩气藏的开采机理，并为优化页岩气开采提供指导。
2. 页岩气储层水力压裂原理水力压裂是一种通过将高压水注入油气储层，以形成压力，利用岩石自身的脆性破裂形成裂缝，以释放页岩气的技术。
页岩气储层是一种岩石层，由于其压实度较高，裂缝不易形成，其自然气渗透率较低，导致天然气产量较低。
为了提高页岩气生产效率，需要通过水力压裂来扩大储层裂缝面积，增加气体开采量。
页岩气储层水力压裂的主要机理是压力差，即通过向井口注入高压水，使水在地下压缩，从而形成高压前缘。
压力前缘的到达速度越快，压缩效果越明显，在储层内形成最大的应力差。
当应力差超过岩石地下的抗拉强度时，岩石就会发生断裂，形成裂缝。
水力压裂主要受到多种因素的影响，其中包括注入流量、注入压力、裂缝网络、岩石物性和水路径等因素。
为了更好地控制水力压裂作用，需要对这些因素进行详细的研究和掌握。
3. 裂缝扩展规律研究裂缝的扩展规律是页岩气储层水力压裂的核心问题。
通过对裂缝扩展过程的研究，可以更好地了解页岩气储层的开采特性，为页岩气储层的优化开发提供技术支持。
3.1 裂缝扩展过程在页岩气储层水力压裂过程中，高压水通过注入口迅速进入岩石层内，形成一个高压区域。
在高压区域的受力作用下，岩石发生了断裂，从而形成了一系列裂缝。
这些裂缝的密度和深度是由岩石的物性、注入流量和注入压力等因素来决定的。
裂缝的扩展会受到多个因素的影响，其中最重要的因素是注入水的流量和压力。
注入水的流量越大，扩展的裂缝数量越多，裂缝的长度和深度也越大。
当注入水的压力越高，裂缝的深度和长度也会随之增加。
此外，地质条件和岩石物性也会影响裂缝的扩展过程。
致密砂岩储层裂缝研究进展_丁文龙
致密砂岩储层裂缝研究进展
丁文龙
1， 2， 3 1， 2， 3 4 ， ， 王兴华 胡秋嘉 ， 尹
*
帅
1， 2， 3
1， 2， 3 5 ， ， 曹翔宇 刘建军
（ 1． 中国地质大学 能源学院， 北京 100083 ； 2． 海相储层演化与油气富集机理教育部重点实验室 ， 中国地质大学， 北京 100083 ； 3． 非常规天然气地质评价与开发工程北京市重点实验室 ， 中国地质大学， 北京 100083 ； 4． 华北油田长治煤层气勘探开发分公司 ， 山西 长治 046000 ； 5． 中国石油华北油田分公司勘探开发研究院 ， 河北 任丘 062552 ） 要： 裂缝是影响致密砂岩储层高产及稳产的关键 。在对国内外该类储层裂缝研究现状系统调 研及近期成果全面分析的基础上 ， 深入分析了裂缝的类型及形成机理。 分别从地质、 测井、 地震及 摘 实验等方面详细论述了致密砂岩储层裂缝的识别方法 ； 基于野外露头、 岩心及薄片观察、 构造曲率、 常规及特殊测井等方法可以获得储层裂缝密度 、 张开度、 产状、 组系及方向等主要特征参数； 地质分 构造曲率估算、 纵波各向异性分析、 地震相干体及倾角非连续性裂缝检测 、 构造应力场模拟等是 析、 裂缝分布预测的有效技术方法。综合分析认为， 目前对国内海相和海陆过渡相煤系地层中的致密 砂岩储层裂缝研究相对较少； 尚未形成一套针对各类型沉积相及构造演化背景条件下的致密砂岩 储层裂缝识别的有效方法及标准参数体系 ； 对致密储层裂缝差异充填机制及微裂缝定量识别与表 征缺少系统研究； 地震裂缝识别的精度不高。指出各类裂缝研究方法相互结合 、 裂缝识别标准与参 数体系建立、 微裂缝研究、 裂缝发育程度与主控因素间定量关系分析 、 提高地震预测裂缝的分辨率、 水力缝与天然裂缝及地应力之间的耦合关系研究为致密砂岩储层裂缝研究的未来发展趋势 。 关 键 词： 致密砂岩； 储层； 裂缝； 测井； 地震 中图分类号： P631 文献标志码： A 8166 （ 2015 ） 07073714 文章编号： 1001美国无疑是世界上致密砂岩油气发展最为成功 的国家， 目前已在本土 23 个盆地发现了超过 900 个
储层裂缝识别和预测方法
素分析 和认识 裂缝的分布规律来预测裂 缝的发育 程度 ，定量 预测 是在 确定裂缝 的成 因机制 和分 布规律 的基础
文章编号：１ ０ —７ ４ （ ０ ０ ２０ ０ －８ ０ ０３ ５ ２ １ ）０ －０ ５０
Ｉ ＤＥＮＴＩ ＣＡＴＩ ＦＩ ｏＮ ＡＮＤ ＰＲＥＤ Ｉ ＣＴＩ Ｎ Ｆ ＲＥＳＥＲＶｏＩ ＦＲＡＣＴＵ ＲＥＳ ｏ ｏ Ｒ
ＤＯＮＧ ｉ ｇ ｃ ｕａ 。 ＸＵ ｎ． ｎ Ｐｎ ．ｈ ｎ Ｙａ ｂｉ ， Ｌ ｉ ＴＡＯ ｅ ＩＦｅ ， Ｚｈ ｎ
ｌ ｉ ｍ ｄｌ ｇｏ ＇ ｔｒｄｒｓｒｏ ，ａｄ ｄｎ ｍｉ ｌ ｎ ｌ ｉ ｏ ｒｌ ｇ（ｅｅｖｉ） ｈ ｒｉ ｌ ｅｅｒｈｏ ａ — ｏ ｃ ｏ ｅ ｎ ｆ ａ ｕｅ ｅｅｖｉ ｎ ｙａ ｃ ａｙ ｓ ｆ ｉｉ ｇ ｉ ｉ ｆｃ ｒ ａ ａ ｓ ｄ ｌｎ ｒｓｒｏ ．Ｔ ｅｃｉｃ ｓａｃ ｎｆ ｅ ｒ ｔａ ｒ ｒ
Байду номын сангаас
第 ２ 卷第 ２期 ９
ＤＯＩ １ ． ９ ９ Ｊ Ｉ Ｓ １ ０ — ７ ４ ２ １ ． ２ ０ ２ ： ０ ３ ６ ／ ． Ｓ Ｎ． ０ ０ ３ ５ ． ０ ０ ０ ． ０
储 层 裂 缝 识 别 和 预 测 方 法
董 平川 徐 衍 彬 李 飞。 陶 珍
（．中国石油大学石油工程教育部重点实验室 ，北京 １２ ４ １ ０ ２ ９；２ ．大庆油 田有 限责任公 司勘探开发研究 院 黑龙 江 大庆 １３ １ ６ ７２；３ ．塔里木 油田公司开发事业部 ，新疆 库 尔勒 ８ １０ ４ ００）
储层天然裂缝与压裂裂缝关系分析_李玉喜
储层天然裂缝与压裂裂缝关系分析李玉喜 肖淑梅(大庆石油学院经管系) (大庆职工大学) 摘要 方法 运用构造物理分析方法,论述了储层中天然裂缝与压裂裂缝之间的关系。
目的 确定天然裂缝对人工压裂裂缝的影响。
结果 储层中不同天然裂缝组合及其与最大主应力间的相对方位,决定了压裂裂缝的方位和裂缝宽度等空间分布规律。
结论 天然裂缝在压裂时活动与否,主要取决于地应力差、岩石和天然裂缝的抗张强度及裂缝与最大主应力方向间的夹角等因素;在压裂造缝时要充分考虑现今应力场特征、岩石和天然裂缝的力学特征及其组合规律。
主题词 低渗透储集层 天然裂缝 压裂裂缝 抗张强度 地应力 分析引 言人工压裂造缝是提高低渗透油田产油率的重要手段之一。
在储层为均质体时,压裂裂缝的方向、形态受现今地应力场的特征控制[1]。
当储层有天然裂缝存在时,天然裂缝的抗张强度很低或为零,使得岩石的均一性受到破坏,这必然影响到压裂裂缝的产出特征。
本文在对裂缝性岩石压裂时一般破裂规律分析的基础上,阐述了储层中不同天然裂缝组合对压裂裂缝特征的影响。
裂缝性岩石压裂时一般破裂规律分析当岩石为均质体时(无限大平板),在与井壁平行(a=r,θ=0时)的最大主应力方向上,破裂压力与局部地应力、孔隙液压、岩石抗张强度等参数间的关系式为[1,2]:P f=3σ3-σ1-P p+S R(1)其中 a———井孔半径,m;P f———破裂压力,M Pa;P p———油层孔隙压力,M Pa;r———距井孔中心距离,m;S R———岩石抗张强度,M Pa;θ———任意径向方向与最大主应力间夹角; σ1、σ3———最大、最小主应力,M Pa。
在距井孔中心距离大于10a时,应力基本恢复为原地应力值[3]。
即井孔周围的应力异常只存在于井孔周围几米范围之内。
若远离井孔,在不考虑压裂液渗流所引起的应力改变且岩石为均质体时,则压裂裂缝延伸时主要受原地应力状态和地层的抗拉强度控制,并沿最大主应力方向延伸。
深层裂缝性储层压裂技术研究与应用
增 大 液体 滤失 。 裂 缝 变短 ； 工 中 由于 裂缝 扭 曲 、 使 施
转 向、 形成 多 裂缝 、 裂缝 转移 等 使 近井 筒 摩 阻增 加 ， 进 而使 施工 压力增 加 ， 内净 压 降低 ， 缝 以致影 响支撑
压 裂 液 粘 度 是 衡 量 压 裂 液 质 量 的一 个 重 要 参
育 ． 然 裂缝 的存 在 对 于提 高 油气 藏 的渗 透 性有 好 天 处 ［。但是 ， 量 的室 内研究 和 现场施 工 表 明 ， 然 ” 大 天 裂 缝 的存 在对 水力 压裂 实施 过程 中所形 成 的水 力裂
剂携 带和 铺 置 。 成 压裂 早 期 砂堵 。为 防止 天 然裂 造 缝 的不 利 影 响 ， 必 要针 对 渤 南油 田深层 裂 缝性 储 有 层开展 压裂 关键 技术研 究 。
存 在 时 ， 的粘度 使近 井压力适 当增 加 ， 裂缝转 向 高 使 半 径增 大 ， 渡平 缓 ， 小摩擦 阻 力 。 过 减 更重 要 的是 ， 当 存在 多裂缝 时 ， 性流 体不 易在各 个裂缝 之 间分流 ， 粘
孔 、 排 量 施 工 、 程 伴 注液 氮助 排 等 技 术 措施 ， 成 了一 套 适 合 于 渤 南 油 田深 层 系裂 缝 型储 层 的压 裂 工 艺 技 术 ． 高 全 形 并
在 多 口压裂 井 上 得 到 了 成 功应 用 ， 取得 了预 期 效 果 。 关 键 词 ： 南 油 田 ； 然 裂 缝 ； 迟 交联 ； 化 射 孔 ； 滤 渤 天 延 优 降
的重要 因素 。 岩 性 以灰 绿 色及 深 灰 色 中细 砾 岩 、 砾状 砂 岩 为 主。 夹少 量 薄层 粉砂 岩 。砾 石 大小 混 杂 ， 选差 ， 分 砾 径一 般为 ２ １ ０ｍｍ， 最大 ４ ｍ 磨 圆差 ， ０ ｍ， 多呈 次棱 、 次 圆状 ： 分成熟 度 和结构 成熟 度均 较低 。 成
储层裂缝的研究内容及方法

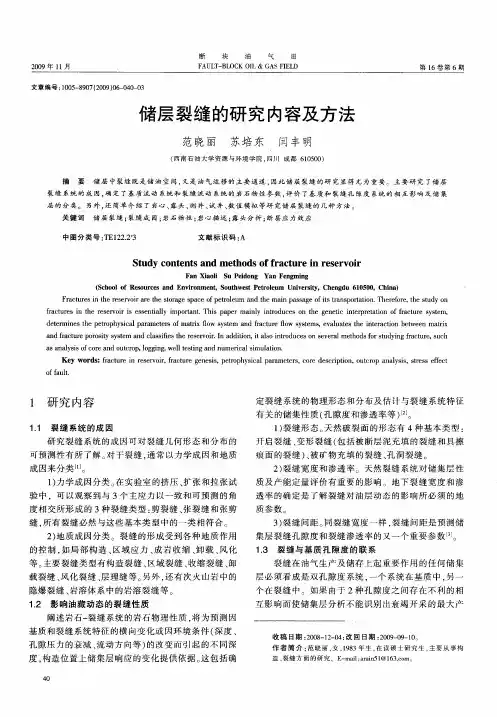

2009年11月第16卷第6期断块油气田1研究内容1.1裂缝系统的成因研究裂缝系统的成因可对裂缝几何形态和分布的可预测性有所了解。

对于裂缝，通常以力学成因和地质成因来分类［1］。
1）力学成因分类。
在实验室的挤压、扩张和拉张试验中，可以观察到与3个主应力以一致和可预测的角度相交所形成的3种裂缝类型：剪裂缝、张裂缝和张剪缝，所有裂缝必然与这些基本类型中的一类相符合。
2）地质成因分类。
裂缝的形成受到各种地质作用的控制，如局部构造、区域应力、成岩收缩、卸载、风化等。
主要裂缝类型有构造裂缝、区域裂缝、收缩裂缝、卸载裂缝、风化裂缝、层理缝等。
另外，还有次火山岩中的隐爆裂缝、岩溶体系中的岩溶裂缝等。
1.2影响油藏动态的裂缝性质阐述岩石-裂缝系统的岩石物理性质，将为预测因基质和裂缝系统特征的横向变化或因环境条件（深度、孔隙压力的衰减、流动方向等）的改变而引起的不同深度，构造位置上储集层响应的变化提供依据。
这包括确定裂缝系统的物理形态和分布及估计与裂缝系统特征有关的储集性质（孔隙度和渗透率等）［2］。
1）裂缝形态。
天然破裂面的形态有4种基本类型：开启裂缝、变形裂缝（包括被断层泥充填的裂缝和具擦痕面的裂缝）、被矿物充填的裂缝、孔洞裂缝。
2）裂缝宽度和渗透率。
天然裂缝系统对储集层性质及产能定量评价有重要的影响。
地下裂缝宽度和渗透率的确定是了解裂缝对油层动态的影响所必须的地质参数。
3）裂缝间距。
同裂缝宽度一样，裂缝间距是预测储集层裂缝孔隙度和裂缝渗透率的又一个重要参数［3］。
1.3裂缝与基质孔隙度的联系裂缝在油气生产及储存上起重要作用的任何储集层必须看成是双孔隙度系统，一个系统在基质中，另一个在裂缝中。
如果由于2种孔隙度之间存在不利的相互影响而使储集层分析不能识别出衰竭开采的最大产储层裂缝的研究内容及方法范晓丽苏培东闫丰明（西南石油大学资源与环境学院，四川成都610500）摘要储层中裂缝既是储油空间，又是油气运移的主要通道，因此储层裂缝的研究显得尤为重要。
