BDM型变压器充氮灭火装置
充氮灭火装置
氮气在环境温度下不冻结，因而不堵塞充氮管 路。采用双信号启动，又防止了装置发生误动作。
5.处于连续自动监视状态
本系统由四部分构成：温度探测器、断流阀、 消防柜和电控箱
气体继电器
储油柜
探测器 变压器
关闭阀
注氮管路 减压阀
开启阀
氮气瓶
排油管路 灭火箱 快速排油阀
油池
斜度 2％
旋紧各接头
油塞、气塞胶圈未压紧或损坏
旋紧各接头或更换胶圈
氮气瓶压力与环境温度对照表
温度℃
压力MPa 温度℃
压力MPa 温度℃
压力MPa
-22
12.85ຫໍສະໝຸດ -413.7714
14.69
-20
12.95
-2
13.87
16
14.80
-18
13.05
0
13.98
18
14.90
-16
13.16
2
14.08
20
15.00
本装置的特点及优点：
油浸变压器总是存在着发生火灾的危险，由于短 路，过电压等引起的内部电弧能使油温超过燃点， 并分解出各种可燃气体。一旦由于内部超压造成油 箱破裂，导致氧气进入，遇明火即刻点燃起火，造 成重大损失。
本装置有以下优点： 1.适用范围广、灭火可靠 水喷雾灭火装置受水资源条件限制，而该装置 可用于任何地理位置，一旦启动，保证可靠降火 熄灭。
-14
13.26
4
14.18
22
15.10
-12
13.36
6
14.28
24
15.20
-10
13.46
8
14.39
《充氮灭火装置》课件
维护保养的方法和要求： • 定期检查发展趋势
发展前景和趋势： • 智能化控制系统的应用 • 新型灭火材料的研发
充氮灭火技术的发展趋势： • 更高的灭火效率 • 更小的装置体积
结论
充氮灭火装置的价值和意义： • 有效灭火工具 • 保护人员生命安全和财产
充氮灭火装置的优势： • 快速响应 • 无残留物 • 可靠性高
充氮灭火装置的局限性： • 对电气设备有一定影响 • 不适用于高温环境
四、充氮灭火装置的技术参数
充氮参数的选择： • 火灾类型 • 火源大小
充氮灭火装置的性能指标： • 灭火速度 • 灭火效果 • 使用寿命
五、充氮灭火装置的维护和保养
二、充氮灭火装置的原理
氮气灭火的特点： • 无毒、无色、无味 • 不会导致二次污染
充氮灭火装置的组成： • 氮气瓶 • 喷嘴 • 控制系统
充氮灭火的原理和作用： 通过充注氮气，降低火灾区域内的氧浓度，达到抑制火势的目的。
三、充氮灭火装置的应用
应用场合和范围： • 工业厂房 • 商业建筑 • 办公室
充氮灭火装置在未来的应用可能性： • 适用于更多的场所和行业 • 成为火灾防护的主要手段
《充氮灭火装置》PPT课 件
充氮灭火装置是一种先进的灭火设备，通过释放氮气来抑制火灾。本课件将 介绍充氮灭火装置的原理、应用、技术参数及其维护保养等内容。
一、背景介绍
灭火方法的需求： • 保护人员生命安全 • 减少财产损失
灭火装置的发展历程： 1. 手动灭火器 2. 自动报警系统 3. 充氮灭火装置
变压器充氮灭火装置安装、使用与维护
变压器充氮灭火装置安装、使用与维护摘要：本文对油浸式变压器充氮灭火装置的工作原理、主要性能特点等进行分析，从管理和技术角度提出了充氮灭火装置使用方面的处理措施及日常维护。
关键词：变压器；正确使用；安装；日常维护1概述油浸式变压器（以下简称：变压器）总是存在着发生火灾的危险。
由于短路、过电压等引起的变压器内部电弧使油品电离并分解出多种可燃气体，并使油箱内压迅速升高，当此压力超过油箱所能承受极限时，油箱薄弱处就会破裂，导致氧气进入与可燃气体混合，一旦遇明火或一定能量的电火花即刻爆炸起火，造成重大火灾事故。
BPZM系列变压器排油注氮灭火装置（以下简称：本装置），是针对上述变压器火灾事故的特征而开发生产的消防装置。
为能使用户正确使用本装置，根据该装置的主要功能、特性及实际使用状况，详细修订了安装使用说明书，作为用户在安装、使用与维护时参照。
1.1装置工作原理当变压器发生火灾时，装置通过自动或手动或遥控方式启动，首先排除变压器本体顶部部分热油，氮气从油箱底部注入搅拌，强制热冷油混合，进行热交换，使油温降至闪点以下，同时降低油面的空气含氧量，达到迅速灭火的目的；之后连续充氮10min以上，使变压器充分冷却，防止复燃。
1.2装置适用范围及性能特点1.2.1适用范围a）新建电厂及变电站所使用的，容量超过10MVA以上的油浸变压器（包括单相变压器、组合变压器和三相一体式变压器）；b）符合上述容量参数的在用变压器改造；c）各种类似的充油电力设备，如电抗器等。
1.2.2性能特点（1）集火灾探测、报警、灭火系统于一身，装置启动后可立即灭火，防止火灾蔓延及复燃；（2）缩小火灾的损失范围（避免了水或含水介质对变压器造成的二次损坏）；（3）火灾时排去变压器顶部部分热油，同时切断油枕油路，防止“火上浇油”；（4）占地面积少，土建工作量小，结构紧凑，易于设计、选址及安装；（5）无需水源，不受地理条件限制，不污染环境；（6）既可用于室内，也可用于室外；（7）所使用介质价廉易补充采购。

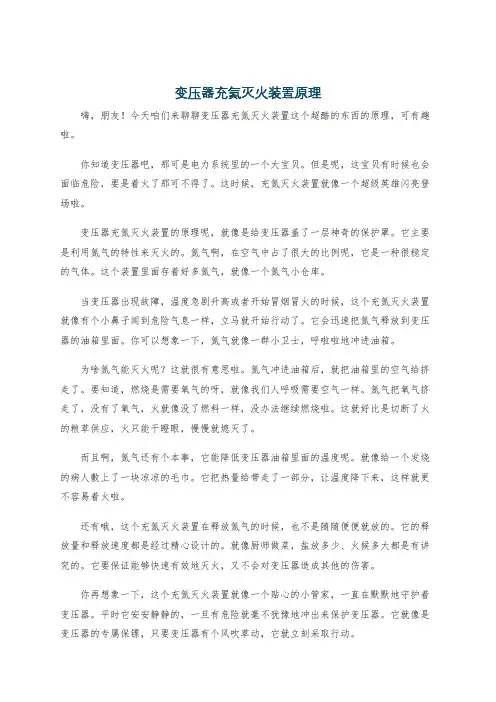

变压器充氮灭火装置原理
变压器充氮灭火装置原理嗨，朋友！今天咱们来聊聊变压器充氮灭火装置这个超酷的东西的原理，可有趣啦。
你知道变压器吧，那可是电力系统里的一个大宝贝。
但是呢，这宝贝有时候也会面临危险，要是着火了那可不得了。
这时候，充氮灭火装置就像一个超级英雄闪亮登场啦。
变压器充氮灭火装置的原理呢，就像是给变压器盖了一层神奇的保护罩。
它主要是利用氮气的特性来灭火的。
氮气啊，在空气中占了很大的比例呢，它是一种很稳定的气体。
这个装置里面存着好多氮气，就像一个氮气小仓库。
当变压器出现故障，温度急剧升高或者开始冒烟冒火的时候，这个充氮灭火装置就像有个小鼻子闻到危险气息一样，立马就开始行动了。
它会迅速把氮气释放到变压器的油箱里面。
你可以想象一下，氮气就像一群小卫士，呼啦啦地冲进油箱。
为啥氮气能灭火呢？这就很有意思啦。
氮气冲进油箱后，就把油箱里的空气给挤走了。
要知道，燃烧是需要氧气的呀，就像我们人呼吸需要空气一样。
氮气把氧气挤走了，没有了氧气，火就像没了燃料一样，没办法继续燃烧啦。
这就好比是切断了火的粮草供应，火只能干瞪眼，慢慢就熄灭了。
而且啊，氮气还有个本事，它能降低变压器油箱里面的温度呢。
就像给一个发烧的病人敷上了一块凉凉的毛巾。
它把热量给带走了一部分，让温度降下来，这样就更不容易着火啦。
还有哦，这个充氮灭火装置在释放氮气的时候，也不是随随便便就放的。
它的释放量和释放速度都是经过精心设计的。
就像厨师做菜，盐放多少、火候多大都是有讲究的。
它要保证能够快速有效地灭火，又不会对变压器造成其他的伤害。
你再想象一下，这个充氮灭火装置就像一个贴心的小管家，一直在默默地守护着变压器。
平时它安安静静的，一旦有危险就毫不犹豫地冲出来保护变压器。
它就像是变压器的专属保镖，只要变压器有个风吹草动，它就立刻采取行动。
要是没有这个充氮灭火装置呢，变压器着火可就麻烦大了。
那火可能会越烧越旺，把整个变压器都给烧坏了，还可能影响到周围的电力设备，甚至可能会造成大面积的停电呢。
变压器充氮灭火装置检测报告
变压器充氮灭火装置检测报告一、引言变压器充氮灭火装置是一种常用的灭火设备，它通过释放氮气来控制和扑灭火灾。
本文将对变压器充氮灭火装置进行检测并撰写检测报告，以确保其正常运行和安全性能。
二、检测目的本次检测旨在验证变压器充氮灭火装置的工作状态和性能是否符合相关标准要求，确保其在灭火过程中能够有效地保护变压器，并提供必要的安全保障。
三、检测方法1.外观检查：对变压器充氮灭火装置进行外观检查，包括外壳、连接件、管道和阀门等部分的完整性和密封性。
2.功能测试：通过模拟实际灭火场景，测试变压器充氮灭火装置的启动、氮气释放和停止过程，确保其能够按照预期工作。
3.压力检测：使用专业仪器对变压器充氮灭火装置的氮气压力进行检测，确保其在灭火过程中能够提供足够的压力。
4.灭火效果评估：通过实验室模拟灭火试验，评估变压器充氮灭火装置在不同火灾情况下的灭火效果和扑灭时间。
四、检测结果与分析1.外观检查结果显示，变压器充氮灭火装置的外壳完好，连接件、管道和阀门密封良好，不存在明显的损坏或泄漏现象。
2.功能测试中，变压器充氮灭火装置能够迅速启动、释放氮气，并在需要时停止工作，符合预期的工作流程。
3.压力检测结果表明，变压器充氮灭火装置的氮气压力稳定，并能够达到标准要求的压力范围。
4.灭火效果评估显示，变压器充氮灭火装置能够迅速扑灭不同规模的火灾，灭火效果良好且扑灭时间短。
五、存在问题与建议1.在外观检查中发现一处连接件存在轻微松动，建议进行紧固处理，以确保装置的密封性能。
2.在功能测试中未发现明显的问题，但建议定期进行设备的运行检查和维护，以保持其正常工作状态。
3.压力检测结果良好，无明显问题。
六、结论通过对变压器充氮灭火装置的检测，可以得出以下结论：1.变压器充氮灭火装置的外观完好，连接件、管道和阀门密封良好。
2.变压器充氮灭火装置的功能正常，能够按照预期工作流程进行启动、氮气释放和停止。
3.变压器充氮灭火装置的氮气压力稳定，并能够达到标准要求的压力范围。
主变压器排油注氮灭火装置应急措施
在不可能发生变压器紧急情况的情况下，当事情变得真实的时候，我们需要排干主变压器并激活氮灭火系统，是时候泉水化为行动了！我们必须清理区域，召集应急小组，不要浪费时间！我们一定要把这里绑起来不准做任何狡猾的生意然后我们的超级反应小组可以冲进来做他们的事让我们让这场演出上路让大家平安无事！
应急救援队伍需要具备所有合适的齿轮和工具来排出变压器，安全启动氮灭火系统。
他们必须保证变压器减压，所有电源在开始排水或灭火前全部关闭。
团队还必须知道如何使用氮火系统，并注意氮气。
而遵循制造商安全使用火力系统的准则，也是非常重要的。
在变压器大量排水和启动氮灭火器系统之后，有关各方必须严格监测局势，制定应急计划，以应对任何意外的事态发展。
至关重要的是，与应急小组和有关当局保持持续、透明的免疫，定期提供最新情况，并视需要请求任何额外援助。
在成功解决紧急情况后，必须对变压器和灭火系统进行全面检查，以确保没有任何残余的危险或损害。
必须彻底审查和记录应急程序，确定和执行必要的修订，以提高今后应急工作的效力。
变压器排油注氮灭火装置
变压器排油注氮灭火装置一、概述用于变压器及油罐的排油注氮灭火系统是由控制系统、消防柜、断流阀、排油管路、注氮管路等组成，用于油浸式变压器及油罐的具有防爆、防火和灭火功能的装置。
排油管路连接在变压器上部，通过排油阀控制系统排油泄压，主要包括排油管道、排油阀、检修阀、伸缩接头等，排油阀的开启杠杆配有重锤并由一个电磁铁控制，电磁铁由控制系统控制开启。
注氮管路连接高压氮气瓶及变压器，通过氮气释放阀控制向变压器底部注入氮气，主要包括注氮管路、氮气释放阀、油气隔离组件、流量调节阀等。
其灭火机理是：当变压器内部发生火灾或爆炸危险，控制系统启动重锤的电磁铁，重锤带动排油阀打开，开始排油，同时断流阀自动关闭，切断油枕向变压器本体供油，变压器油箱油位降低，油压减轻，防止变压器爆炸。
经过数秒延时，控制系统再启动氮气释放阀，高压氮气瓶内的氮气通过注氮管路进入变压器油箱底部，充入变压器本体，充分搅拌本体内的变压器油，使油温降至燃点以下，避免火灾危险。
断流阀的作用是排油注氮装置进行事故快速排油时，自动切断油枕与本体油箱之间的油流，防止“火上浇油”。
二、主要性能参数：1、工作环境温度范围消防柜工作环境温度范围分为如下2档：I档：-20℃～+60℃；II档：-40℃～+60℃。
消防控制柜工作环境温度范围： 0℃～+50℃2、工作环境相对湿度：40℃时相对湿度不大于85%3、排油注氮装置的供电电源：DC220V4、氮气瓶组的贮存压力：13MPa5、氮气瓶组安全泄放装置动作压力：19MPa6、减压装置的出口压力：0.7MPa减压装置出口流量：60m3/h7、流量调节阀出口流量：12m3/h8、断流阀的动作流量：3.9m3/h～6m3/h9、火灾探测器的形式：熔点合金火灾探测器动作温度：110℃±5℃10、电磁驱动器参数：工作电压：DC220V；工作电流:7A驱动力：100N11、金属软管的工作压力：13MPa12、注氮管路通径：公称通径DN25mm13、排油管路通径：公称通径DN125mm三、装置操作程序：1、启动方式1）自动防爆防火灭火启动：“锁控开关”处于自动位置，“断路器跳闸”、“重瓦斯动作”、“火警1”、“火警2”信号同时出现，排油阀开启排油，10秒后氮气释放阀开启注氮。
主变充氮灭火装置工作原理
主变充氮灭火装置工作原理主变充氮灭火装置，听起来是不是有点复杂？这东西就像我们生活中的一个小英雄，默默守护着我们的安全。
咱们先聊聊这个装置是怎么工作的。
主变充氮灭火装置就像一个超级保镖，专门为变压器这种“高大上”的电力设备保驾护航。
变压器在运行的时候，难免会发热，这时候可不能掉以轻心，稍不注意就可能引发火灾。
所以，这个装置就派上了用场。
它的核心工作原理就是充氮气。
氮气，听起来是不是有点冷冰冰的？它可是不折不扣的灭火能手。
氮气惹火吗？当然不！它本身是惹不起火的，那就把火气都压下去。
变压器里面一旦温度过高，这个装置就会自动启动，迅速将氮气释放进去，创造出一个无氧的环境。
想想看，没了氧气，火怎么烧得起来？就像你想喝水，但身边没有水源，那可真是干渴得慌。
这就像是你在家里做饭，突然冒出一阵烟，立马抓起灭火器，反应要快啊！这个装置也是这样的，迅速而果断。
我们常说“宁可错杀一千，不可放过一个”，在这里，它的目标就是在任何潜在的火灾发生之前，及时制止。
要知道，火灾可不是开玩笑的，一旦失控，后果不堪设想。
再说说它的结构吧，里面其实有不少小部件，有的负责感应温度，有的则是储存氮气的气瓶。
这些小家伙各司其职，齐心协力，就像一个团结的小团队。
你可能会想，这些零件到底怎么合作呢？它们之间的配合就像一场默契的舞蹈，舞动得恰到好处，不多不少，正好解决问题。
现代科技的发展，让这个装置的智能化程度越来越高。
现在的设备不仅能够快速反应，甚至还能通过数据监测，实时反馈变压器的运行状态，真是高大上的科技感啊！想象一下，变压器在“哼哧哼哧”工作的时候，旁边还有个小助手在实时监测，真是贴心得不得了。
我们再来聊聊维护这玩意儿。
说实话，维护起来可不是那么简单，但也没那么复杂。
定期检查设备，确保氮气的充足，这些都是小事儿。
要是发现有问题，及时修理，那就能保证设备始终处于最佳状态，保护咱们的安全，真是一举两得，何乐而不为呢？这个装置的应用场合也非常广泛，不仅在电力行业，在一些需要防火的场所也都能看到它的身影。
主变压器充氮灭火装置工作原理及运维检修
主变压器充氮灭火装置工作原理及运维检修一、背景介绍随着电力系统的不断发展和扩张，越来越多的电力设备被广泛应用。
主变压器作为电力系统中的重要组成部分，其安全性和可靠性对电力系统的运行和供电质量起着至关重要的作用。
主变压器充氮灭火装置是保障主变压器安全、防范发生火灾的重要设备，本文将介绍主变压器充氮灭火装置的工作原理及运维检修。
二、工作原理1. 充氮灭火装置的基本原理充氮灭火装置是利用氮气的惰性和低温特性，达到灭火效果的一种灭火装置。
通过加入氮气，将主变压器内的氧含量稀释到一定程度，达到防范火灾的效果。
2. 充氮灭火装置的工作流程当主变压器内温升和油位上升到警戒值时，充氮灭火装置将自动启动。
系统会自动采集主变压器内的氧气含量、压力和温度，并通过计算机地址码控制器（PCAC）的计算，判断是否进入灭火模式。
如果判断进入灭火模式，系统将自动开启氮气阀门，将高压氮气注入主变压器内，将内部氧气稀释到灭火浓度。
其中，灭火浓度一般为11%-14%。
3. 充氮灭火装置的主要部件充氮灭火装置的主要部件包括：氮气瓶组、氮气仓、氮气阀门、泄压阀、泄氮阀、压力传感器、氧气传感器及计算机地址码控制器等。
三、运维检修运维检修是保障充氮灭火装置运行正常和延长使用寿命的重要工作。
以下将介绍充氮灭火装置的运维检修内容及注意事项。
1. 运维检修内容•定期检查充氮灭火装置是否正常工作，并记录工作参数。
•定期检查氮气瓶组是否在有效期内，并按规定周期更换。
•定期检查氮气阀门、泄压阀、泄氮阀及压力传感器等各个部件的工作情况。
•定期更换氧气传感器及计算机地址码控制器等易损件。
•在装置停运或清洗期间，应将氮气瓶组存放在干燥的环境中。
2. 注意事项•在检修充氮灭火装置时，需严格按照操作规程操作，确保操作人员的安全。
•氮气瓶组应在固定位置放置，并注意存储环境的温湿度条件。
•充氮灭火装置应定期进行维护，并建立台账记录工作参数。
•如果发现充氮灭火装置存在故障或异常情况，应立即采取措施进行排查和修复。
fmdb型排油注氮变压器防爆防火灭火装置
《fmdb型排油注氮变压器防爆防火灭火装置》xx年xx月xx日contents •装置介绍•装置的组成•装置的优点•使用方法•维护保养•应用范围和领域目录01装置介绍•《fmdb型排油注氮变压器防爆防火灭火装置》是一种针对变压器防爆防火的专用装置，由智能探测器、控制处理器、氮气瓶组和灭火剂瓶组等组成。
装置的名称和组成该装置主要用于变压器的防爆和防火。
与传统灭火装置相比，它具有以下特点高效性：通过控制处理器对灭火剂和氮气的精确控制，使得灭火更加高效，同时避免了浪费。
安全性：该装置采用氮气代替压缩空气进行灭火，可以有效避免火势的蔓延，提高灭火的安全性。
智能化：该装置配备了智能探测器，可以实时监测变压器内部的温度、烟雾和可燃气体等参数，及时发现火源并进行灭火。
装置的用途和特点•该装置的工作原理是当变压器内部发生火灾时，智能探测器立即感知到异常情况并发出信号给控制处理器，控制处理器根据灭火剂和氮气的最佳混合比例，自动控制氮气瓶组和灭火剂瓶组的工作，将灭火剂和氮气混合后喷向变压器着火点，从而实现快速灭火。
装置的工作原理02装置的组成实时监测变压器油位，当油位异常升高时，可自动开启排油阀进行排油。
排油系统油位传感器在油位传感器的作用下，当油位达到设定值时，排油阀自动开启，将变压器内部的废油排出。
排油阀当变压器内部油位低于安全值时，油位开关自动关闭，防止变压器进一步漏油。
油位开关压力调节器调节氮气的压力，使其适应变压器的正常运行。
氮气瓶储存氮气，为注氮系统提供气源。
流量计实时监测氮气的流量，当变压器内部出现异常时，流量计自动关闭，防止进一步泄漏。
注氮系统当变压器内部出现爆炸危险时，防爆门自动打开，释放压力，防止设备损坏。
防爆门防爆传感器紧急切断阀实时监测变压器内部的压力变化，当出现异常时，防爆传感器自动启动防爆门。
当出现火灾或爆炸危险时，操作人员可远程关闭进油阀，阻止油源进入变压器。
03防爆系统0201由灭火剂罐和喷嘴组成，当变压器内部出现火灾时，灭火剂通过喷嘴喷出，扑灭火焰。
浅谈油浸式变压器的充氮灭火装置 吴彦利
浅谈油浸式变压器的充氮灭火装置吴彦利摘要：随着经济社会对供电质量的要求越来越高，提高变压器设备的安全运行可靠性也就势在必行。
但变压器的内部故障导致的火灾事故仍时有发生，须采取更为有效的措施将着火的变压器扑灭。
本文从变压器消防的角度出发，介绍了充氮灭火装置的系统结构，在油浸式变压器中的应用原理并阐述了它的适用范围。
针对实际应用中一些故障实例进行了分析探讨，归纳了充氮灭火装置在油浸式变压器使用中的一些注意点。
关键词：变压器；排油注氮；充氮灭火1、概述由于油浸式变压器油箱内含有大量易燃物质，当短路，过电压等引起的内部电弧能使油温超过燃点，并分解出各种可燃气体。
一旦由于内部超压造成油箱破裂，导致氧气进入，遇明火即刻点燃起火，造成重大危害。
变压器充氮灭火装置，正是为防止上述危险的发生而将其应用在油浸式变压器中的消防设施。
1.1系统结构（见图一）灭火部分主要由灭火柜、注氮管路、排油管路、探测器、压力控制器、断流阀组成。
灭火柜包括氮气瓶、减压器、氮气释放阀、排气阀、单向阀、快速排油阀等。
当变压器内部发生故障时，油箱内部压力会急剧增加，引起气体继电器动作。
若变压器油起火，故障变压器上火探测器达到动作温度，使探测器发出动作信号，装置如处于自动运行状态，则电磁机构动作重锤落下，把快速排油阀打开排油至地下的储油池。
在一定延时后，电爆管开启，氮气瓶闭锁头打开，氮气瓶氮气通过减压阀、注氮管路进入油箱底部，使油箱内部变压器油循环，油箱下部较低温度的油与顶层高温油混合，即可消除热油层，使表层油温降到燃点以下。
同时在油面上方形成惰性气体保护层，隔绝空气中的氧气，使火焰自动熄灭。
之后连续充氮20分钟以上，使变压器充分冷却，防止复燃。
1.3装置适用范围（1）新建变电站及电厂（包括无人值守变电站），在用变压器改造。
（2）缺水、寒冷、风沙大的地区尤其适用。
1.4主要部件的安装位置及作用（见图一）1.4.1断流阀：安装在气体继电器与油枕之间的水平管道上，可在变压器油箱破裂或发生火灾排油时自动切断补油通道。
变压器排油注氮防爆防火灭火装置
WHL—FMD李筠瑞深圳华电电力消防技术有限公司二○○五年九月二十五日WHL-FMD变压器排油注氮防爆防火灭火装置李筠瑞二○○五年九月二十五日油浸变压器是发电厂和变电站的主要电力设备之一。
变压器内充满着大量的变压器油，变压器油闪点是135℃左右，燃点为165℃~190℃，自燃点是330℃左右。
变压器油是一种是可燃的绝缘液体，所以在选择安装、使用油浸变压器时要采用防火措施，特别是变电站综合自动化技术中，更应选择主动性的灭火设备，确保变电站的安全可靠性。
1、油浸变压器发生爆炸和燃烧的原因：1.1变压器油箱爆裂着火：1.1.1绕组绝缘损毁产生短路。
变压器长期过负荷运行、绝缘油的裂解腐蚀作用都会引起绕组绝缘老化、变质，使绝缘强度降低，严重时失去绝缘作用，造成绕组匝间短路；变压器进水使绝缘强度降低而引起匝间短路；焊渣、铁磁等杂物（如过滤网及活性氧化铝）进入变压器，以及制造质量不良都会导致绕组匝间短路。
绕组发生短路故障时产生放电电弧，其温度达3000℃以上，绝缘油在高温作用下，分解出大量氢气、乙炔、甲烷等可燃气体。
同时伴随着内部压力不断增大，当压力超过油箱的机械强度，就会发生喷油或油箱爆裂。
当可燃气体与空气混合达到一定浓度，箱体内的变压器油即刻燃烧。
1.1.2变压器出线发生短路，变压器的保护如瓦斯继电器、压力释放阀等失灵，烧毁变压器而发生火灾。
1.1.3过电压击穿绝缘，使变压器爆燃。
对中性点不接地运行的变压器，由于系统引起操作过电压，使主绝缘烧坏，由于变压器出口单相弧光接地，引起操作过电压。
这两种情况都会使变压器内部发生闪络。
由于套管上部端子帽密封不严，雨水沿引线鼻子通过销钉孔，沿引线漏入变压器，使引线根部绕组绝缘强度大大降低，造成该相绕组对地，或高低压绕组之间短路。
1.1.4变压器周围堆放杂物、有油污等在外界火源下引发变压器爆裂。
总之变压器油箱爆裂起火，一般都是几种因素共同作用而引发火灾。
1.2绝缘油套管闪络，引起变压器爆裂起火，绝缘油套管是变压器的薄弱环节，在变压器火灾事故中占很大比例，仅次于绕组事故。
BPZM-BDM-II变压器排油注氮灭火装置(2011版)
B P Z M-B D M-I I变压器排油注氮灭火装置说明书河北博为电气有限公司目录一概述 (2)二装置工作原理 (3)三装置功能及特点 (8)四选型及订货须知 (9)五装置技术指标 (10)六装置面板布置及说明 (10)七装置外形尺寸及安装尺寸 (14)八后板端子图及说明 (16)九操作及调试说明 (21)十维护注意事项 (23)十一通讯规约 (25)一概述油浸电力变压器总是存在着发生火灾的危险。
无论是电力变压器铁芯产生的持续高温，还是由于短路、过电压等的内部电弧产生的高能放电引起的突发性短暂高温，只要能使变压器油的温度大于400℃，就会分解出各种可燃气体，致使变压器内部压力增大。
变压器内部超压造成其自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)破成裂口，使变压器油及产生的可燃气体一起从裂口中喷出，喷出的变压器油及可燃气体的混合物在与空气接触摩擦后，就产生火焰起火甚至爆炸，造成重大损失。
国家有关标准规定指出大型变压器必须配置灭火装置。
数量众多的油浸变压器应用在工业、民用建筑群中。
虽许多容量较小，却处于经济发展的中心位置和政治、军事、交通有关的地域，应配置灭火装置加以重点保护。
在无人值守的变电站，对消防系统的要求也越来越高。
针对变压器故障的特点我公司研制了BPZM-BDM-II变压器排油注氮灭火装置。
本装置是在BPZM-BDM-I排油注氮灭火装置的基础上，将其控制器部分改进为OMRON的PLC控制，外围配以大功率继电器电路和中文汉显文本显示器制成的。
控制器通过软件编程和外围继电器电路的防误动结构设计，与原来的继电器控制相比，其防误动作能力增加，基本杜绝误动作。
另外控制器提供了良好的人机对话，通过中文汉显文本显示器可以对控制器进行参数设计、系统故障查询、系统故障在线检测等功能。
如果需要，控制器可加装通讯规约为modbus485的通讯接口。
此系列灭火装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。
排油注氮灭火装置防爆防火灭火基本原理
排油注氮灭火装置防爆防火灭火基本原理当变压器内部发生故障，油箱内部产生大量可燃气体，引起气体继电器动作，发出重瓦斯信号，断路器跳闸；变压器内部故障同时导致油温升高，布置在变压器上的温感火灾探测器动作，向消防控制柜发出火警信号。
消防控制中心接到火警信号、重瓦斯信号、断路器跳闸信号后，启动排油注氮系统，排油泄压，防止变压器爆炸；同时，储油柜下面的断流阀自动关闭，切断储油柜向变压器油箱供油，变压器油箱油位降低。
一定延时后（一般为3s至20s），氮气释放阀开启，氮气通过注氮管从变压器箱体底部注入，搅拌冷却变压器油并隔离空气，达到防火灭火的目的。
排油注氮灭火系统-术语2.1 排油注氮消防系统 oil evacuation and nitrogen injection extinguishing system具有自动探测变压器火灾，可自动（或手动）启动，控制排油阀开启排放部分变压器油排油泄压，同时通过断流阀有效切断储油柜至油箱的油路，并控制氮气释放阀开启向变压器内注入氮气的灭火系统。
系统通常由消防控制柜、消防柜、断流阀、火灾探测装置和排油管路、注氮管路等组成。
2.2 消防控制柜 fire control cabinet能接收断路器跳闸信号、重瓦斯信号、火灾探测装置信号、油箱超压信号，控制消防柜内相应部件动作，显示灭火装置的各种状态并能报警的电气柜。
2.3 消防柜 fire prevention cabinet储存氮气，控制氮气释放、排油泄压的执行装置。
通常由具有氮气储存、氮气释放、氮气减压、流量控制、油气隔离、排油等功能的部件组成。
2.4 氮气释放阀 nitrogen discharge valve安装在氮气储存容器上的控制阀，接收到消防控制柜的指令后开启并释放氮气。
2.5 储存压力 storage pressure储存容器内按要求灌装氮气后，在20℃环境中容器内的平衡压力。
2.6 机械联锁阀 mechanical interlocking valve安装在注氮管路上，正常情况下处于关闭状态，通过排油阀联锁开启的阀门。
DDM变压器充氮灭火装置运行规程
《DDM变压器充氮灭火装置运行规程》1、DDM充氮灭火装置的构成1．1控流阀：安装在油枕与瓦斯继电器间的管道上，可在油箱破裂大量溢油或发生火灾执行排有油程序时防止油枕内油的外溢。
该阀门是一种全机械式流量控制型单向逆止阀门。
1．2火灾探测器：安装在变压器顶部易着火部位，着火时发出信号(定温)。
此信号为“自动”运行状态下，起动“消防”的信号之一。
1．3消防柜：安装在变压器附近，为本装置的执行部件。
主要包括：1．3．1排油阀和开阀装置及工作位置开关；1．3．2充氮阀和开阀装置及工作位置开关；1．3．3高压氮瓶和输出压力、流量调节阀；1．3．4防结露加热器及控制装置，根据温度低于5℃自动投入，高于15℃自动退出：1．3．5氮压指示仪表及欠压报警开关等。
1．4安装于控制室内，为本装置控制单元。
具有阀门位置、报警信号显示，以及相应主变消防压板。
该压板与主变高压侧开关辅助常闭接点串联接于直流控制电源负极。
2．DDM充氮灭火装置运行说明2．1正常运行条件下，灭火装置的状态：2．1．1控流阀开启，根据热循环状况，允许在二个方向上形成环流；2．1．2瓦斯继电器运行正常；2．1．3火灾探测器未显示温度超限，93℃。
2．2变压器发生火灾故障时，灭火装置动作过程：2．2．1重瓦斯继电器动作，主变高压侧开关分闸以及靠近着火点的任何一个探测器动作，装置动作；2．2．2自动脱扣装置使油阀打开，将变压器顶部少量热油经排油阀排至油坑，同时控流阀关闭，防止油枕油流外溢；2．2．3油排出一定量后，由DDM控制屏上时间继电器延时后，出口充氮装置脱扣动作打开氮阀，将一定压力和流量的氮气送到变压器内。
高压氮气经减气阀使供气压力降至0．8——1MPa，气体通过油箱底部的充氮连管进入油箱内，在一定压力和流速下，油箱内上下油层立刻被搅动混合，使燃烧油面温度迅速下降，同时，氮气覆盖油表面，油火在非常短的时间内被扑灭。
2．3控制箱内各位置及状态指示灯、报警指示灯及操作开关的运行说明：’2．3．1报警指示灯·2．3．2位置及状态指示灯：2．3．3操作开关或按钮：2．4在试用期间，应将DDM装置的切换开关切至“手动”位置，当装置发出火灾信号(指瓦斯动作、主变高压侧开关跳闸、探头动作报警信号等)时，值班员查明原因后，经确认，投入压板，打开手动启动按钮防误盒，按下按钮，装置手动启动。
一种新型的变压器充氮灭火装置[实用新型专利]
![一种新型的变压器充氮灭火装置[实用新型专利]](https://img.taocdn.com/s3/m/8d4318f7c281e53a5802fff8.png)
专利名称：一种新型的变压器充氮灭火装置专利类型：实用新型专利
发明人：李加涛,朱文静
申请号：CN202020864715.2
申请日：20200521
公开号：CN212700162U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型的变压器充氮灭火装置，包括紧固螺栓、箱体和固定底板，所述固定底板顶端的两侧均固定连接有紧固螺栓，所述固定底板顶端的中间位置处固定连接有箱体，所述箱体内部底端的一侧固定连接有夹紧结构，所述夹紧结构内部的中间位置处固定连接有氮气瓶，所述氮气瓶顶端的一侧固定连接有通气管，所述箱体侧壁内部的顶端和底端均开设有滑轨，且滑轨的内部固定连接有滑块。
该新型的变压器充氮灭火装置，所述箱体一侧的上方固定连接有铜片，且铜片一侧的中间位置处固定连接有蜂鸣报警器，通过在进行对变压器喷氮气灭火时，铜片与导电杆相连接进行通电使蜂鸣报警器报警，避免出现火灾严重造成意外的情况出现。
申请人：山东科泰电力科技有限公司
地址：271114 山东省济南市莱芜区香港西路1号
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BDM型变压器充氮灭火装置，是专门为油浸电力变压器设计的消防保护系统。
油浸电力变压器是变电站和发电厂的主要设备之一。
变压器油箱内含有大量易燃物质，一旦着火将会迅速蔓延并发生爆炸，从而造成重大灾害。
为防止以上事故发生，BDM型变压器充氮灭火装置在电力变压器将要出现火灾事故的瞬间迅速动作，排除变压器内上层热油，往变压器内部充入氮气，隔绝氧气，保护主变压器。
BDM型变压器充氮灭火装置通过国家固定灭火系统和耐火构件质量监督检验中心的型式试验，在全国各地变电站和发电厂得到广泛应用，为变压器安全、稳定运行提供了可靠保障，受到了用户的广泛好评。
一、防爆
当装置同时收到两组监测变压器传感器信号后，快速排油阀立即打开，将变压器油箱中的油面降低至顶盖下方25㎝左右，减轻了油箱内压力，防止变压器爆炸；同时截流阀关闭，将油枕内的油与油箱隔离，防止“火上浇油”。
二、灭火
排油阀打开数秒后，氮气从变压器底部充入油箱，使变压器油上下充分搅拌，迫使变压器内油温降至燃点以下迅速灭火。
同时，连续充入的氮气在变压器内油面上方将油与氧气隔绝，使火因缺氧无法燃烧而迅速熄灭。
持续10分钟以上的充氮，也可使变压器充分冷却，防止复燃。
BDM主要特点
一、安全可靠
BDM启动必须满足两个条件：火灾探测器发动作信号、瓦斯气体继电器发跳闸信号。
缺一不可，双重保护，防止误动。
二、价格低廉
BDM装置的一次性投资费用比其他任何形式灭火装置均低。
三、易于安装和维护
BDM无需水源，易于设计和安装，不受地理条件限制，不污染环境；维护方便，做功能校验不影响主变压器运行。
工作原理
主要性能参数
1.灭火时间：≤60秒（自充氮起）
2.火灾探测器动作温度：93℃
3.截流阀关闭流量：50～100L/min
4.连续充氮时间：＞10分钟
5.电源：a.控制电源：DC 220V或DC 110V，50W
b.加热器电源：AC 220V，250W×2
安装示意图
BDM型变压器充氮灭火装置由：
A、消防柜
B、电气控制单元
C、截流阀
D、火灾探测器
以上四个部分组成，系统的安装如上图。
主要部件
消防柜是主要执行部件，根据动作信号执行“排油－延时－充氮”灭火程序。
柜内主要有排油机构，充氮机构及高压氮气瓶。
消防柜安装在变压器附近，与变压器油箱之间有排油管和充氮管连接。
火灾探测器是火灾测温元件，安装在变压器油箱盖顶部，强度相对薄弱易引起火灾的部位。
根据变压器容量大小可安装数量不等的火灾探测器。
一般情况下建议按如下比例配置：
变压器容量≤40MV A，安装4只；
变压器容量40～120MV A，安装6～8只；
变压器容量＞120MV A，安装8～16只。
控制单元
控制单元用于运行方式设定，手动、自动切换和启动控制。
控制单元一般安装在变电站主控室内。
控制单元安装方式有屏柜式、壁挂式两种。
截流阀
截流阀是BDM系统的关键部件之一。
在变压器发生火灾时，能迅速切断油枕和变压器油箱之间的补油通道，防止“火上浇油”的灾难性事故发生。
截流阀安装在变压器油枕与瓦斯气体继电器之间。
截流阀可单独使用，也可与任何形式的变压器消防装置配套使用。
