数控机床基础知识数控机床基础知识数控机床基本概念1.1.1 数控技术与数控数控技术，简称数控(Numerical Control—NC)，是利用数字化信息对机械运动及加工过程进行控制的一种方法。
由于现代数控都采用了计算机进行控制，因此，也可以称为计算机数控(Computerized Numerical Control—CNC)。
为了对机械运动及加工过程进行数字化信息控制，必须具备相应的硬件和软件。
用来实现数字化信息控制的硬件和软件的整体成为数控系统(Numerical Control System)，数控系统的核心是数控装置(Numerical Controller)。
采用数控技术进行控制的机床，称为数控机床(NC机床)。
它是一种综合应用了计算机技术、自动控制技术、精密测量技术和机床设计等先进技术的典型机电一体化产品，是现代制造技术的基础。
控制机床也是数控技术应用最早、最广泛的领域，因此，数控机床的水平代表了当前数控技术的性能、水平和发展方向。
数控机床种类繁多，有钻铣镗床类、车削类、磨削类、电加工类、锻压类、激光加工类和其他特殊用途的专用数控机床等等，凡是采用了数控技术进行控制的机床统称为NC机床。
带有自动换刀装置ATC(Automatic Tool Changer—ATC)的数控机床(带有回转刀架的数控车床除外)称为加工中心(Machine Center—MC)。
它通过刀具的自动交换，工件可以一次装、夹完成多工序的加工，实现了工序集中和工艺的复合，从而缩短了辅助加工时间，提高了机床的效率;减少了工件安装、定位次数，提高了加工精度。
加工中心是目前数控机床中产量最大、应用最广的数控机床。
在加工中心的基础上，通过增加多工作台(托盘)自动交换装置(Auto Pallet Changer—APC)以及其他相关装置，组成的加工单元称为柔性加工单元(Fle某ible Manufacturing Cell—FMC)。
数控车床加工基础知识

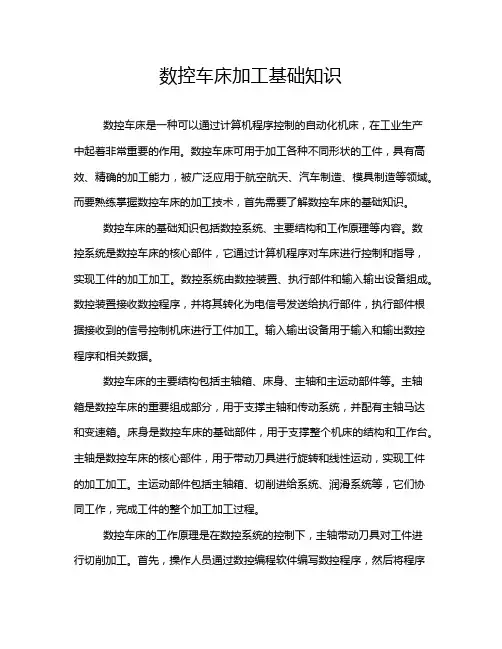

数控车床加工基础知识数控车床是一种可以通过计算机程序控制的自动化机床，在工业生产中起着非常重要的作用。
数控车床可用于加工各种不同形状的工件，具有高效、精确的加工能力，被广泛应用于航空航天、汽车制造、模具制造等领域。
而要熟练掌握数控车床的加工技术，首先需要了解数控车床的基础知识。
数控车床的基础知识包括数控系统、主要结构和工作原理等内容。
数控系统是数控车床的核心部件，它通过计算机程序对车床进行控制和指导，实现工件的加工加工。
数控系统由数控装置、执行部件和输入输出设备组成。
数控装置接收数控程序，并将其转化为电信号发送给执行部件，执行部件根据接收到的信号控制机床进行工件加工。
输入输出设备用于输入和输出数控程序和相关数据。
数控车床的主要结构包括主轴箱、床身、主轴和主运动部件等。
主轴箱是数控车床的重要组成部分，用于支撑主轴和传动系统，并配有主轴马达和变速箱。
床身是数控车床的基础部件，用于支撑整个机床的结构和工作台。
主轴是数控车床的核心部件，用于带动刀具进行旋转和线性运动，实现工件的加工加工。
主运动部件包括主轴箱、切削进给系统、润滑系统等，它们协同工作，完成工件的整个加工加工过程。
数控车床的工作原理是在数控系统的控制下，主轴带动刀具对工件进行切削加工。
首先，操作人员通过数控编程软件编写数控程序，然后将程序传输给数控系统。
数控系统接收程序后，根据设定的加工参数和工艺要求，自动控制主轴进行旋转和进给运动，带动刀具对工件进行切削。
数控系统同时监测加工过程中各种工艺参数和机床状态，并实时调整控制信号，确保加工过程的准确、高效和安全。
数控车床的加工工艺包括多种不同的加工方式和操作技巧。
常见的数控车床加工工艺包括车削加工、铣削加工、钻削加工等。
车削加工是数控车床最常用的加工方式，通过旋转刀具对工件进行切削。
铣削加工是利用铣刀对工件进行平面、曲面等复杂形状的加工。
钻削加工是利用钻头对工件进行孔加工。
此外，数控车床还可以进行螺纹加工、倒角加工、切割加工、轮廓加工等。
