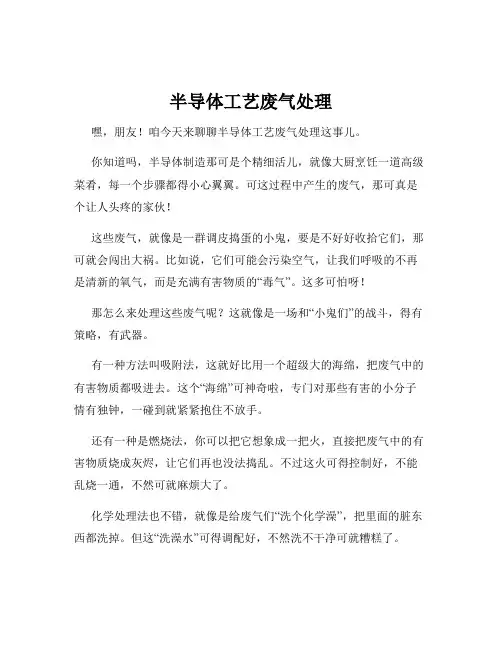

半导体工艺废气处理
![半导体工艺废气处理](https://img.taocdn.com/s3/m/6b88ca77a31614791711cc7931b765ce04087a4a.png)
半导体工艺废气处理嘿,朋友!咱今天来聊聊半导体工艺废气处理这事儿。
你知道吗,半导体制造那可是个精细活儿,就像大厨烹饪一道高级菜肴,每一个步骤都得小心翼翼。
可这过程中产生的废气,那可真是个让人头疼的家伙!这些废气,就像是一群调皮捣蛋的小鬼,要是不好好收拾它们,那可就会闯出大祸。
比如说,它们可能会污染空气,让我们呼吸的不再是清新的氧气,而是充满有害物质的“毒气”。
这多可怕呀!那怎么来处理这些废气呢?这就像是一场和“小鬼们”的战斗,得有策略,有武器。
有一种方法叫吸附法,这就好比用一个超级大的海绵,把废气中的有害物质都吸进去。
这个“海绵”可神奇啦,专门对那些有害的小分子情有独钟,一碰到就紧紧抱住不放手。
还有一种是燃烧法,你可以把它想象成一把火,直接把废气中的有害物质烧成灰烬,让它们再也没法捣乱。
不过这火可得控制好,不能乱烧一通,不然可就麻烦大了。
化学处理法也不错,就像是给废气们“洗个化学澡”,把里面的脏东西都洗掉。
但这“洗澡水”可得调配好,不然洗不干净可就糟糕了。
除了这些方法,还有好多其他的妙招呢。
比如说生物处理法,让微生物来当小卫士,把废气中的有害物质给吃掉。
这是不是很神奇?在处理半导体工艺废气的时候,可不能马虎大意。
就像建房子,每一块砖都得砌好,不然房子就会摇摇欲坠。
处理废气的设备得选好,操作得规范,监测得及时。
要是不认真处理这些废气,那我们的环境会变成啥样?蓝天白云还能看见吗?清新的空气还能呼吸到吗?孩子们还能在户外自由自在地玩耍吗?所以啊,半导体工艺废气处理可不是小事,这关乎着我们的生活质量,关乎着地球的健康。
咱们可得重视起来,用科学的方法,把这些废气收拾得服服帖帖,让我们的世界依然美丽、清新、充满生机!总之,半导体工艺废气处理是一项艰巨但必须做好的任务,咱们得加油,为了美好的环境努力!。
浅析半导体硅片行业废水处理工程
![浅析半导体硅片行业废水处理工程](https://img.taocdn.com/s3/m/9fb9281f182e453610661ed9ad51f01dc281578a.png)
浅析半导体硅片行业废水处理工程浅析半导体硅片行业废水处理工程随着信息技术的迅速发展,半导体行业作为现代高科技产业中的重要组成部分,扮演着重要的角色。
然而,半导体生产过程中产生的废水污染却也引起了广泛关注。
为了应对这一问题,半导体硅片行业采取了多种废水处理工程技术来减少污染物的排放,保护环境,实现可持续发展。
本文将对半导体硅片行业废水处理工程进行浅析。
1.废水来源与特点半导体硅片生产过程中产生的废水主要包括工艺废水和冷却水两部分。
工艺废水是指在制备硅片的过程中产生的含有各种污染物的废水,其中包括酸碱废液、重金属离子、溶剂等。
冷却水则是在生产设备冷却过程中循环使用的水,在使用过程中会带走一些游离态的污染物。
2.废水处理工艺为了减少废水排放对环境的影响,半导体硅片行业广泛采用了多种废水处理工艺。
主要包括物理处理、化学处理和生物处理。
2.1 物理处理物理处理是将废水经过一系列的物理作用,如沉淀、澄清等,使悬浮物和溶解性物质与水分离的过程。
常用的物理处理工艺包括沉淀、过滤、蒸发浓缩等。
其中,沉淀是将废水中的悬浮物通过重力的作用使其沉降到池底,沉淀后的悬浮物可以进一步进行固液分离,减少废水中的固体颗粒;过滤则是通过过滤介质的作用,使废水中的悬浮物被截留下来。
蒸发浓缩则是通过水的蒸发,使废水中的污染物浓缩。
2.2 化学处理化学处理是利用化学物质与废水中的污染物发生化学反应,将其转化为无害物质的过程。
常用的化学处理方法包括氧化反应、沉淀反应、络合反应等。
例如,通过添加氧化剂如氯气、次氯酸钠等,可以将废水中的有机物氧化为无机物,从而降低废水的有机污染物浓度。
此外,还可以利用化学沉淀的原理,将废水中的重金属离子与沉淀剂反应生成沉淀物,在沉淀后再进行固液分离。
2.3 生物处理生物处理是利用微生物的作用将废水中的有机污染物分解为无害的物质,达到净化废水的目的。
生物处理的主要方式有好氧处理和厌氧处理。
好氧处理是利用空气中的氧气,通过好氧微生物,将废水中的有机物转化为二氧化碳和水。
半导体厂污水处理新技术探索
![半导体厂污水处理新技术探索](https://img.taocdn.com/s3/m/26e45108effdc8d376eeaeaad1f34693daef10af.png)
半导体厂污水处理新技术探索随着半导体产业的迅速发展,半导体厂的污水排放已成为一大环境保护问题。
传统的污水处理方法已不能满足需求,因此迫切需要开发新的技术来解决这个问题。
本文将探讨半导体厂污水处理的新技术,并分点详细介绍。
1. 污水来源分析:- 分析半导体厂污水的主要成分及特殊性,如有机溶剂、重金属等。
- 探究半导体生产过程中产生的污水和废水的主要来源,如冲洗液、酸碱废水等。
2. 污水处理新技术:- 生物处理技术:利用微生物将有机物分解为无害的物质,减少污水中的化学需氧量(COD)和氨氮含量。
例如,以好氧细菌和厌氧细菌为基础的序贯反应器(SBR)技术。
- 膜分离技术:通过膜过滤或逆渗透过滤,将污水中的微粒、离子和有机物分离出来。
这种技术主要用于处理高浓度的废水,如化学品废水和电镀废水。
- 高级氧化技术:利用紫外线、臭氧、高压电等方式来氧化降解污水中的有机物。
这种技术能有效降低有机物的浓度,使废水更易于处理。
- 脱盐技术:通过电离交换或反渗透等方式,去除水中的溶解性固体,减少废水中的无机盐浓度。
3. 技术优劣势评估:- 生物处理技术:处理效果稳定且成本较低,但对于高浓度有机物处理效果不佳。
- 膜分离技术:能够有效去除微粒和离子,但运营成本较高且膜的耐用性有限。
- 高级氧化技术:处理效果较好,但能耗较高,对设备的要求也较高。
- 脱盐技术:适用于处理高盐度废水,但处理效率较低。
4. 利用多种技术的联合处理:- 综合利用各种技术的优势,组合使用不同的处理方法,提高处理效果。
- 例如:先采用生物处理技术去除有机物,然后再利用膜分离技术去除微粒和离子。
5. 技术应用案例:- 介绍一些半导体厂实际应用的成功案例,包括所采取的技术和效果评估。
- 引用一些相关的研究论文或技术报告,支撑所介绍的技术在实际应用中的可行性。
6. 可持续性考虑:- 分析新技术的可持续性,包括对能源和资源消耗的影响。
- 探讨如何进一步提高技术的能源效率和资源回收利用率。

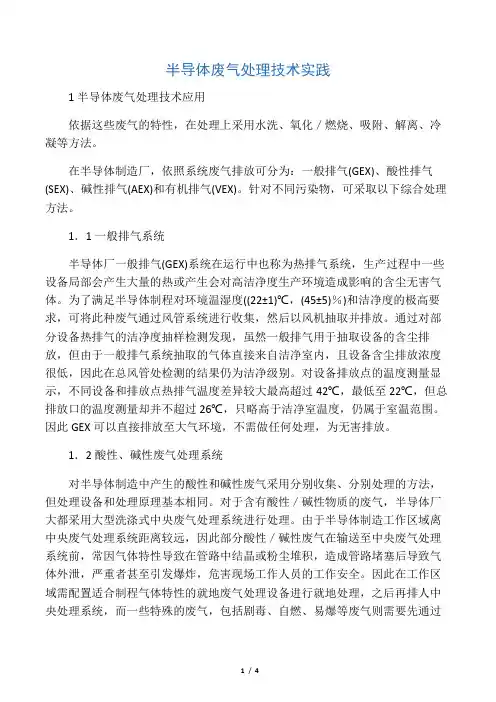

半导体废气处理技术实践 1 半导体废气处理技术应用 依据这些废气的
![半导体废气处理技术实践 1 半导体废气处理技术应用 依据这些废气的](https://img.taocdn.com/s3/m/e22e39e1caaedd3382c4d329.png)
半导体废气处理技术实践1半导体废气处理技术应用依据这些废气的特性,在处理上采用水洗、氧化/燃烧、吸附、解离、冷凝等方法。
在半导体制造厂,依照系统废气排放可分为:一般排气(GEX)、酸性排气(SEX)、碱性排气(AEX)和有机排气(VEX)。
针对不同污染物,可采取以下综合处理方法。
1.1一般排气系统半导体厂一般排气(GEX)系统在运行中也称为热排气系统,生产过程中一些设备局部会产生大量的热或产生会对高洁净度生产环境造成影响的含尘无害气体。
为了满足半导体制程对环境温湿度((22±1)℃,(45±5)%)和洁净度的极高要求,可将此种废气通过风管系统进行收集,然后以风机抽取并排放。
通过对部分设备热排气的洁净度抽样检测发现,虽然一般排气用于抽取设备的含尘排放,但由于一般排气系统抽取的气体直接来自洁净室内,且设备含尘排放浓度很低,因此在总风管处检测的结果仍为洁净级别。
对设备排放点的温度测量显示,不同设备和排放点热排气温度差异较大最高超过42℃,最低至22℃,但总排放口的温度测量却并不超过26℃,只略高于洁净室温度,仍属于室温范围。
因此GEX可以直接排放至大气环境,不需做任何处理,为无害排放。
1.2酸性、碱性废气处理系统对半导体制造中产生的酸性和碱性废气采用分别收集、分别处理的方法,但处理设备和处理原理基本相同。
对于含有酸性/碱性物质的废气,半导体厂大都采用大型洗涤式中央废气处理系统进行处理。
由于半导体制造工作区域离中央废气处理系统距离较远,因此部分酸性/碱性废气在输送至中央废气处理系统前,常因气体特性导致在管路中结晶或粉尘堆积,造成管路堵塞后导致气体外泄,严重者甚至引发爆炸,危害现场工作人员的工作安全。
因此在工作区域需配置适合制程气体特性的就地废气处理设备进行就地处理,之后再排人中央处理系统,而一些特殊的废气,包括剧毒、自燃、易爆等废气则需要先通过干式洗涤塔等设备通过吸附或氧化/燃烧等方法就地处理,之后再排人中央废气处理系统。

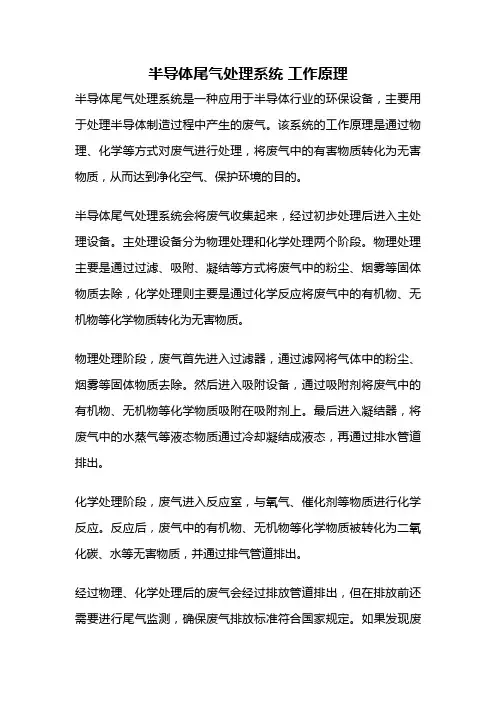

半导体尾气处理系统 工作原理
![半导体尾气处理系统 工作原理](https://img.taocdn.com/s3/m/faa237425bcfa1c7aa00b52acfc789eb162d9e7b.png)
半导体尾气处理系统工作原理
半导体尾气处理系统是一种应用于半导体行业的环保设备,主要用于处理半导体制造过程中产生的废气。
该系统的工作原理是通过物理、化学等方式对废气进行处理,将废气中的有害物质转化为无害物质,从而达到净化空气、保护环境的目的。
半导体尾气处理系统会将废气收集起来,经过初步处理后进入主处理设备。
主处理设备分为物理处理和化学处理两个阶段。
物理处理主要是通过过滤、吸附、凝结等方式将废气中的粉尘、烟雾等固体物质去除,化学处理则主要是通过化学反应将废气中的有机物、无机物等化学物质转化为无害物质。
物理处理阶段,废气首先进入过滤器,通过滤网将气体中的粉尘、烟雾等固体物质去除。
然后进入吸附设备,通过吸附剂将废气中的有机物、无机物等化学物质吸附在吸附剂上。
最后进入凝结器,将废气中的水蒸气等液态物质通过冷却凝结成液态,再通过排水管道排出。
化学处理阶段,废气进入反应室,与氧气、催化剂等物质进行化学反应。
反应后,废气中的有机物、无机物等化学物质被转化为二氧化碳、水等无害物质,并通过排气管道排出。
经过物理、化学处理后的废气会经过排放管道排出,但在排放前还需要进行尾气监测,确保废气排放标准符合国家规定。
如果发现废
气排放不符合标准,需要及时调整处理设备,直至达到标准。
半导体尾气处理系统通过物理、化学等方式对废气进行处理,将废气中的有害物质转化为无害物质,达到净化空气、保护环境的目的。
该系统的工作原理复杂,需要各种设备协同作业,但却是一项十分重要的环保设备,对半导体行业的可持续发展起到了重要作用。

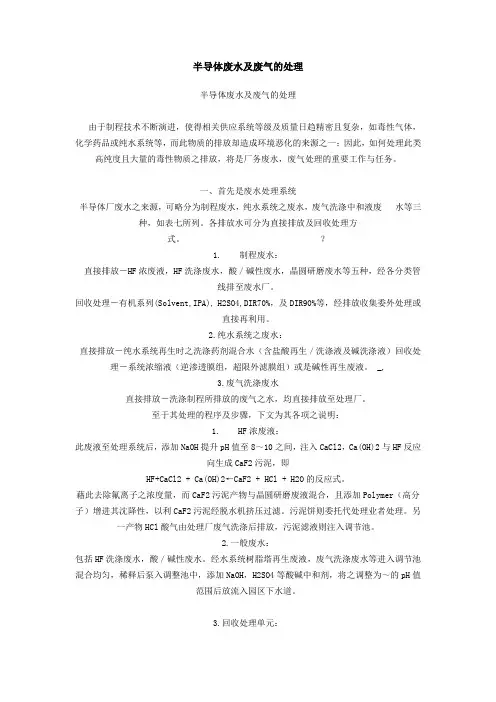

半导体废水及废气的处理
