电子元器件常见包装形式和照片
几种封装形式(配图)
一直对IC贴片封装的具体名字搞不清楚，就知道是贴片的，再问我具体的，我就傻眼了。
今天决定，彻底扫盲一下。
(1)SOP(2)LQFP(现在低频最常见的一种了吧)(3)PLCC(4)QFN(5)BGA一、SOPSOP也是一种很常见的元件封装形式，始于70年代末期。
sop封装示意图由1980 年代以前的通孔插装(PTH)型态，主流产品为DIP(Dual In-Line Package)，进展至1980 年代以SMT(Surface Mount Technology)技术衍生出的SOP(Small Out-Line Package)、SOJ(Small Out-LineJ-Lead)、PLCC(Plastic Leaded Chip Carrier)、QFP(Quad Flat Package)封装方式，在IC 功能及I/O 脚数逐渐增加后，1997 年Intel 率先由QFP 封装方式更新为BGA(Ball Grid Array，球脚数组矩阵)封装方式，除此之外，近期主流的封装方式有CSP(Chip Scale Package 芯片级封装)及Flip Chip(覆晶)。
SOP封装的应用范围很广，而且以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等在集成电路中都起到了举足轻重的作用。
像主板的频率发生器就是采用的SOP 封装。
二、LQFP(现在低频最常见的一种了吧)LQFP也就是薄型QFP（Low-profile Quad Flat Package）指封装本体厚度为1.4mm的QFP，是日本电子机械工业会根据制定的新QFP外形规格所用的名称。
下面介绍下QFP封装：这种技术的中文含义叫方型扁平式封装技术（Plastic Quad Flat Package），该技术实现的CPU芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。
电子元器件封装集结(含图)
电子元器件封装大全下图网站：/orignal/51c80db5451b072aad134&690芯片封装技术知多少前言我们经常听说某某芯片采用什么什么的封装方式，在我们的电脑中，存在着各种各样不同处理芯片，那么，它们又是是采用何种封装形式呢？并且这些封装形式又有什么样的技术特点以及优越性呢？那么就请看看下面的这篇文章，将为你介绍个中芯片封装形式的特点和优点。
一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装具有以下特点：1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。
二、QFP塑料方型扁平式封装和PFP塑料扁平组件式封装QFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。
用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。
采用SMD 安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。
将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。
PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。
唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。
(完整版)电子元件封装形式大全
封装形式BGADIPHSOPMSOPPLCCQFNQFPQSOPS DIPSIPSODSOJSOPSotSSOPTO - DeviceTSSOPTQFPBGA（ballgridarray）球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体（PAC）。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA的引脚（凸点）中心距为1.5mm,引脚数为225.现在也有一些LSI厂家正在开发500引脚的BGA.BGA的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
序号封装编号封装说明实物图1 BGA封装内存2 CCGA3 CPGA CerAMIc PinGrid4 PBGA 1.5mm pitch5 SBGA ThermallyEnhanced6 WLP-CSP Chip ScalePackageDIP（du ALI n-line package）返回双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
DIP是最普及的插装型封装，应用范围包括标准逻辑IC,存贮器LSI,微机电路等。
引脚中心距2.54mm,引脚数从6到64.封装宽度通常为15.2mm.有的把宽度为7.52mm和10.16mm的封装分别称为skinnyDIP和slimDIP（窄体型DIP）。
但多数情况下并不加区分，只简单地统称为DIP.另外，用低熔点玻璃密封的陶瓷DIP也称为cerdip。
序号封装编号封装说明实物图1 DIP14M3 双列直插2 DIP16M3 双列直插3 DIP18M3 双列直插4 DIP20M3 双列直插5 DIP24M3 双列直插6 DIP24M67 DIP28M3 双列直插8 DIP28M69 DIP2M 直插10 DIP32M6 双列直插11 DIP40M612 DIP48M6 双列直插13 DIP8 双列直插14 DIP8M 双列直插HSOP 返回H-（withheatsink）表示带散热器的标记。
SMT常见贴片元器件封装类型识别 (2)
SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。
相同电子参数的元件可能有不同的封装类型。
厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。
由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。
1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。
元件的散热部分可能由金属组成。
元件的引脚分为有铅和无铅区别。
2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。
2、DIL(dual in-line)：DIP的别称(见DIP)。
欧洲半导体厂家多用此名称。
3、DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
引脚中心距2.54mm，引脚数从6到64。
封装宽度通常为15.2mm。
有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。
但多数情况下并不加区分，只简单地统称为DIP。
4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

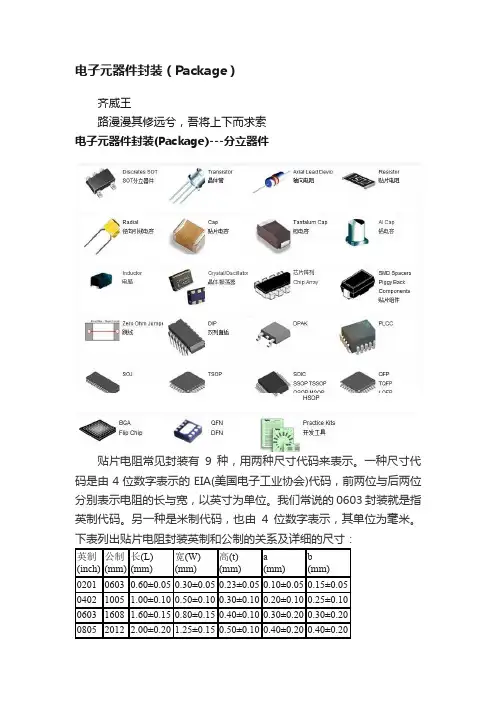

电子元器件封装（Package）
电子元器件封装（Package）齐威王路漫漫其修远兮，吾将上下而求索电子元器件封装(Package)---分立器件贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度； W（Width）：宽度； inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名： RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
常用电子元件封装及介绍PPT课件
1.电阻的常用封装形式
2电阻表示方法
•直标法：直接标出阻值，百分数表示误差，若电阻上未注偏差，则均为±20%。 •数码法：算法：XXXY=XXX*10Y。 X为2位：多用于E-24系列，精度为J(±5%)；例：272，表示2.7KΏ。 X为3位：多用于E-24、E-96系列，精度为F(±1%)；例：3323，表示332KΏ。 Y为字母：前两位指有效数代码，具体值查E-96乘数代码表，后一位指10的几次 幂代码，从E-96阻值代码表查找；用于E-96系列，精度为F、D。用于E-96系列。 例：02C=102*102=10.2KΏ。 •文字符号法：m（豪欧）、R(欧)、K（千欧）、M（兆欧） ，例：6R2J，表示 6.2Ώ，允许偏差±5%。 •色标法：紧靠电阻体一端头的色环为第一环，末环表示允许误差，倒数第二环 表示乘数。 •封装：贴片电阻：0201、0402、0603、0805、1206、1210、1812、2010、2512 等，前两位与后两位分别表示长与宽，单位为英寸。 直插电阻：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、 AXIAL-0.8、AXIAL-0.9、AXIAL-1.0，数字表示焊盘中心距，单位为英寸。
适用场合：
以手机，PDA为代表的高密度电子产品多使用0201、0402的器 件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶 记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。
碳膜电阻：
优点：
价格便宜,阻值范围宽 (从1ω-l0mω)，具有良好的稳定性和高频特 性，电庇的变化对其阻值的影响很小，工作温度和极限电压都比 较高。温度系数和电压系数低. 缺点：承受的功率较小，一般是1/8-2w
芯片封装大全(图文对照)
封装有两大类；一类是通孔插入式封装(through-hole package)；另—类为表面安装式封装(surface moun te d Package)。
每一类中又有多种形式。
表l和表2是它们的图例，英文缩写、英文全称和中文译名。
图6示出了封装技术在小尺寸和多引脚数这两个方向发展的情况。
DIP是20世纪70年代出现的封装形式。
它能适应当时多数集成电路工作频率的要求，制造成本较低，较易实现封装自动化印测试自动化，因而在相当一段时间内在集成电路封装中占有主导地位。
但DIP的引脚节距较大(为2.54mm)，并占用PCB板较多的空间，为此出现了SHDIP和SKDIP等改进形式，它们在减小引脚节距和缩小体积方面作了不少改进，但DIP最大引脚数难以提高(最大引脚数为64条)且采用通孔插入方式，因而使它的应用受到很大限制。
为突破引脚数的限制，20世纪80年代开发了PGA封装，虽然它的引脚节距仍维持在2.54mm或1.77mm，但由于采用底面引出方式，因而引脚数可高达500条～600条。
随着表面安装技术(surface mounted technology, SMT)的出现，DIP封装的数量逐渐下降，表面安装技术可节省空间，提高性能，且可放置在印刷电路板的上下两面上。
SOP应运而生，它的引脚从两边引出，且为扁平封装，引脚可直接焊接在PCB板上，也不再需要插座。
它的引脚节距也从DIP的2.54 mm减小到1.77mm。
后来有SSOP和TSOP改进型的出现，但引脚数仍受到限制。
QFP也是扁平封装，但它们的引脚是从四边引出，且为水平直线，其电感较小，可工作在较高频率。
引脚节距进一步降低到1.00mm，以至0.65 mm和0.5 mm，引脚数可达500条，因而这种封装形式受到广泛欢迎。
但在管脚数要求不高的情况下，SOP以及它的变形SOJ(J型引脚)仍是优先选用的封装形式，也是目前生产最多的一种封装形式。
方形扁平封装-QFP (Quad Flat Package)[特点] 引脚间距较小及细，常用于大规模或超大规模集成电路封装。
常见元件的封装实物图汇总
常见元器件封装实物图Protel 99SE 中常见元件的封装形式2007年06月20日 16:491.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P 沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
芯片封装类型图解
集成电路封装形式介绍(图解）BGA BGFP132CLCCCPGA DIP EBGA 680LFBGA FDIP FQFP 100LJLCC BGA160L LCCLDCC LGA LQFPLQFP100L Metal Qual100L PBGA217LPCDIP PLCC PPGAPQFP QFP SBA 192LTQFP100L TSBGA217L TSOPCSPSIP:单列直插式封装.该类型的引脚在芯片单侧排列,引脚节距等特征与DIP基本相同.ZIP:Z型引脚直插式封装.该类型的引脚也在芯片单侧排列,只是引脚比SIP粗短些,节距等特征也与DIP基本相同.S-DIP:收缩双列直插式封装.该类型的引脚在芯片两侧排列,引脚节距为1.778mm,芯片集成度高于DIP.SK-DIP:窄型双列直插式封装.除了芯片的宽度是DIP的1/2以外,其它特征与DIP相同.PGA:针栅阵列插入式封装.封装底面垂直阵列布置引脚插脚,如同针栅.插脚节距为2.54mm或1.27mm,插脚数可多达数百脚.用于高速的且大规模和超大规模集成电路.SOP:小外型封装.表面贴装型封装的一种,引脚端子从封装的两个侧面引出,字母L状.引脚节距为1.27mm.MSP:微方型封装.表面贴装型封装的一种,又叫QFI等,引脚端子从封装的四个侧面引出,呈I字形向下方延伸,没有向外突出的部分,实装占用面积小,引脚节距为1.27mm.QFP:四方扁平封装.表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈L字形,引脚节距为1.0mm,0.8mm,0.65mm,0.5mm,0.4mm,0.3mm,引脚可达300脚以上.SVP:表面安装型垂直封装.表面贴装型封装的一种,引脚端子从封装的一个侧面引出,引脚在中间部位弯成直角,弯曲引脚的端部与PCB键合,为垂直安装的封装.实装占有面积很小.引脚节距为0.65mm,0.5mm.LCCC:无引线陶瓷封装载体.在陶瓷基板的四个侧面都设有电极焊盘而无引脚的表面贴装型封装.用于高速,高频集成电路封装.PLCC:无引线塑料封装载体.一种塑料封装的LCC.也用于高速,高频集成电路封装.SOJ:小外形J引脚封装.表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈J字形,引脚节距为1.27mm.BGA:球栅阵列封装.表面贴装型封装的一种,在PCB的背面布置二维阵列的球形端子,而不采用针脚引脚.焊球的节距通常为1.5mm,1.0mm,0.8mm,与PGA相比,不会出现针脚变形问题.CSP:芯片级封装.一种超小型表面贴装型封装,其引脚也是球形端子,节距为0.8mm,0.65mm,0.5mm等.TCP:带载封装.在形成布线的绝缘带上搭载裸芯片,并与布线相连接的封装.与其他表面贴装型封装相比,芯片更薄,引脚节距更小,达0.25mm,而引脚数可达500针以上.介绍：1 基本元件类型Basic Component Type盒形片状元件 (电阻和电容)Box Type Solder ComponentResistor and Capacitor小型晶体管三极管及二极管SOTSmall Outline TransistorTransistor and Diodeelf类元件Melf type Component [Cylinder]Sop元件Small outline package小外形封装TSop元件Thin Sop薄形封装SOJ元件Small Outline J-lead Package 具有丁形引线的小外形封装QFP元件Quad Flat Package方形扁平封装PLCC元件Plastic Leaded Chip Carrier 塑料有引线芯片载体BGABall Grid Array 球脚陈列封装球栅陈列封装CSPChip Size Package芯片尺寸封装2特殊元件类型Special Component Type钽电容 ( Tantalium Capacitor)铝电解电容 (Aalminum Electrolytic Capacitor )可变电阻 ( Variable Resistor )针栅陈列封装BGABin Grid Array连接器 ConnectorIC卡连接器 IC Card Connector附BGA 封装的种类APBGAPlastic BGA塑料BGABCBGACeramic BGA陶瓷BGACCCGACeramic Column Grid Array陶瓷柱栅陈列DTBGATape Automated BGA载带自动键合BGAEMBGA微小BGA注芯片的封装技术已经历了好几代的变迁从DIPQFPPGABGA到CSP再到MCM技术指标一代比一代先进包括芯片面积与封装面积之比越来越接近于1适用频率越来越高耐温性能越来越好引脚数增多引脚间距减少重量减少可靠性提高使用更加方便等(MCMMulti Chip Model 多芯片组件)英汉缩语对照SMTSurface Mount Technology 表面贴装技术SMDSurface Mounting Devices 表面安装器件SMBSurface Mounting Printed Circuit Board 表面安装印刷板DIP Dual-In-Line Package 双列直插式组件THTThough Hole Mounting Technology插装技术PCB Printed Circuit Board 印刷电路板SMC Surface Mounting Components表面安装零件PQFP Plastic Quad Flat Package 塑料方形扁平封装SOIC Small Scale Integrated Circuit小外形集成电路LSI Large Scale Integration 大规模集成注意芯片封装图鉴封装大致经过了如下发展进程：结构方面：DIP封装(70年代)->SMT工艺(80年代 LCCC/PLCC/SOP/QFP)->BGA封装(90年代)->面向未来的工艺(CSP/MCM)材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装一．TO 晶体管外形封装TO（Transistor Out-line）的中文意思是“晶体管外形”。
SMT常见贴片元器件(封装类)
SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。
相同电子参数的元件可能有不同的封装类型。
厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。
由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。
1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。
元件的散热部分可能由金属组成。
元件的引脚分为有铅和无铅区别。
2、SMT 封装图示索引以公司内部产品所用元件为例，如下图示：名称 图示常用于 备注Chip电阻，电容，电感MLD钽电容，二极管CAE铝电解电容Melf圆柱形玻璃二极管,电阻（少见）SOT三极管，效应管JEDEC(TO) EIAJ(SC)TO电源模块 JEDEC(TO)OSC晶振Xtal晶振SOD 二极管JEDEC SOIC 芯片，座子SOP 芯片前缀：S：ShrinkT：Thin SOJ 芯片PLCC 芯片含LCC座子（SOCKET）DIP 变压器，开关QFP 芯片BGA 芯片塑料：P陶瓷：C QFN 芯片SON芯片3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。
2、DIL(dual in-line)：DIP的别称(见DIP)。
常用元器件封装大全
元器件封装大全一、元器件封装的类型元器件封装按照安装的方式不同可以分成两大类。
(1)直插式元器件封装。
直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图F1-1所示。
焊盘贯穿整个电路板图F1-1 直插式元器件的封装示意图典型的直插式元器件及元器件封装如图F1-2所示。
图F1-2 直插式元器件及元器件封装(2)表贴式元器件封装。
表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图F1-3所示。
Protel 99 SE 基础教程2图F1-3 表贴式元器件的封装示意图典型的表贴式元器件及元器件封装如图F1-4所示。
图F1-4 表贴式元器件及元器件封装在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层（Top Layer）。
二、常用元器件的原理图符号和元器件封装在设计PCB的过程中，有些元器件是设计者经常用到的，比如电阻、电容以及三端稳压源等。
在Protel 99 SE中，同一种元器件虽然相同电气特性，但是由于应用的场合不同而导致元器件的封装存在一些差异。
前面的章节中已经讲过，电阻由于其负载功率和运用场合不同而导致其元器件的封装也多种多样，这种情况对于电容来说也同样存在。
因此，本节主要向读者介绍常用元器件的原理图符号和与之相对应的元器件封装，同时尽量给出一些元器件的实物图，使读者能够更快地了解并掌握这些常用元器件的原理图符号和元器件封装。
(1)电阻。
电阻器通常简称为电阻，它是一种应用十分广泛的电子元器件，其英文名字为“Resistor”，缩写为“Res”。
电阻的种类繁多，通常分为固定电阻、可变电阻和特种电阻3大类。
固定电阻可按电阻的材料、结构形状及用途等进行多种分类。
电阻的种类虽多，但常用的电阻类型主要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。
固定电阻的原理图符号的常用名称是“RES1”和“RES2”，如图F1-5（a）所示。
常用元器件封装说明
大的来说,元件有插装和贴装.1．BGA 球栅阵列封装2．CSP 芯片缩放式封装3．COB 板上芯片贴装4．COC 瓷质基板上芯片贴装5．MCM 多芯片模型贴装6．LCC 无引线片式载体7．CFP 陶瓷扁平封装8．PQFP 塑料四边引线封装9．SOJ 塑料J形线封装10．SOP 小外形外壳封装11．TQFP 扁平簿片方形封装12．TSOP 微型簿片式封装13．CBGA 陶瓷焊球阵列封装14．CPGA 陶瓷针栅阵列封装15．CQFP 陶瓷四边引线扁平16．CERDIP 陶瓷熔封双列17．PBGA 塑料焊球阵列封装18．SSOP 窄间距小外型塑封19．WLCSP 晶圆片级芯片规模封装20．FCOB 板上倒装片零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
电子元器件封装图示大全可编辑全文
1.AGP封装AGP 封装形式脚位封装技术介绍。
2.AMR封装AMR 封装形式脚位封装技术介绍。
3.AX14封装AX14 封装形式脚位封装技术介绍。
4.AX078封装AX078 封装形式脚位封装技术介绍。
5.BGA封装BGA 封装形式脚位封装技术介绍。
6.C-BEND LEAD封装C-BEND LEAD 封装形式脚位封装技术介绍。
7.CERAMIC 封装CERAMIC 封装形式脚位封装技术介绍。
8.CERPACK封装CERPACK 封装形式脚位封装技术介绍。
9.CERQUAD封装CERQUAD 封装形式脚位封装技术介绍。
R封装CNR 封装形式脚位封装技术介绍。
11.DIP封装DIP 封装形式脚位封装技术介绍。
12.DO-4封装DO-4 封装形式脚位封装技术介绍。
13.DO-5封装DO-5 封装形式脚位封装技术介绍。
14.DO-8封装DO-8 封装形式脚位封装技术介绍。
15.DO-9封装DO-9 封装形式脚位封装技术介绍。
16.FBGA封装FBGA 封装形式脚位封装技术介绍。
17.FTO封装FTO 封装形式脚位封装技术介绍。
18.GULL WING LEADS封装GULL WING LEADS 封装形式脚位封装技术介绍。
19.ITO封装ITO 封装形式脚位封装技术介绍。
20.LCC 封装LCC 封装形式脚位封装技术介绍。
21.LCCC封装LCCC 封装形式脚位封装技术介绍。
22.LDCC封装LDCC 封装形式脚位封装技术介绍。
23.LGA封装LGA 封装形式脚位封装技术介绍。
24.LLP封装LLP 封装形式脚位封装技术介绍。
25.LQFP封装LQFP 封装形式脚位封装技术介绍。
26.MDIP封装MDIP 封装形式脚位封装技术介绍。
27.PGA封装PGA 封装形式脚位封装技术介绍。
28.PLCC封装PLCC 封装形式脚位封装技术介绍。
29.PSDIP封装PSDIP 封装形式脚位封装技术介绍。
30.PSOP封装PSOP 封装形式脚位封装技术介绍。
元器件封装大全：图解文字详述
元器件封装类型：A.Axial轴状的封装（电阻的封装）AGP （Accelerate raphical Port）加速图形接口AMR(Audio/MODEM Riser) 声音/调制解调器插卡BBGA（Ball Grid Array）球形触点阵列，表面贴装型封装之一。
在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点阵列载体(PAC)BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
C 陶瓷片式载体封装C－(ceramic) 表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
Cerdip 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。
CERQUAD(Ceramic Quad Flat Pack)表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。
带有窗口的Cerquad 用于封装EPROM 电路。
散热性比塑料QFP 好，在自然空冷条件下可容许1.5～2W 的功率CGA(Column Grid Array) 圆柱栅格阵列，又称柱栅阵列封装CCGA(Ceramic Column Grid Array) 陶瓷圆柱栅格阵列CNR是继AMR之后作为INTEL的标准扩展接口CLCC 带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。
此封装也称为QFJ、QFJ－G COB(chip on board) 板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。
