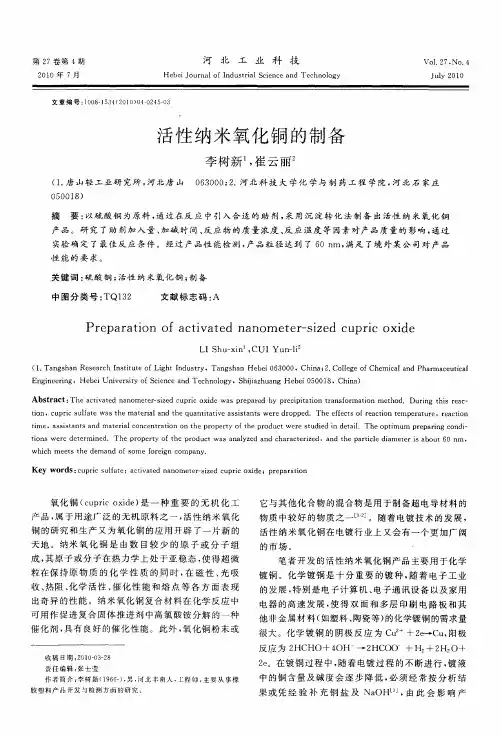

活性纳米氧化铜的制备_李树新
第27卷第4期河北工业科技
Vo l.27,N o.42010年7月
H ebei Journal o f Indust rial Science and T echnolo gy
July 2010
文章编号:1008-1534(2010)04-0245-03
活性纳米氧化铜的制备
李树新1,崔云丽2
(1.唐山轻工业研究所,河北唐山 063000;2.河北科技大学化学与制药工程学院,河北石家庄 050018)
摘 要:以硫酸铜为原料,通过在反应中引入合适的助剂,采用沉淀转化法制备出活性纳米氧化铜产品。研究了助剂加入量、加碱时间、反应物的质量浓度、反应温度等因素对产品质量的影响,通过实验确定了最佳反应条件。经过产品性能检测,产品粒径达到了60nm ,满足了境外某公司对产品性能的要求。
关键词:硫酸铜;活性纳米氧化铜;制备中图分类号:TQ132 文献标志码:A
Preparation of activated nanometer -sized cupric ox ide
LI Shu -x in 1,CU I Yun -li 2
(1.T ang shan Research Inst itute of L ig ht Industr y,T angshan Hebei 063000,China;2.College o f Chemical and Pharmaceut ical Engineering ,H ebei U niver sity o f Science and T echno lo gy ,Shijiazhuang H ebei 050018,China)
Abstract:T he activ ated nano meter -sized cupric ox ide was prepared by precipit ation tr ansfo rmatio n metho d.During this reac -tio n,cupric sulfate was the mater ial and the quantitative assistant s w ere dr opped.T he effects of reaction temperature,reaction time,assistants and mater ial concentr atio n on the propert y of the product w ere st udied in detail.T he optimum pr epar ing cond-i tio ns w ere deter mined.T he pr operty of the product was analy zed and char acterized,and the par ticle diameter is abo ut 60nm,w hich meets the demand o f so me for eign company.
Key words:cupr ic sulfate;activ ated nanometer -sized cupric ox ide;pr epar ation 收稿日期:2010-03-28责任编辑:张士莹
作者简介:李树新(1966-),男,河北丰南人,工程师,主要从事橡胶塑料产品开发与检测方面的研究。
氧化铜(cupric oxide)是一种重要的无机化工产品,属于用途广泛的无机原料之一,活性纳米氧化
铜的研究和生产又为氧化铜的应用开辟了一片新的天地。纳米氧化铜是由数目较少的原子或分子组成,其原子或分子在热力学上处于亚稳态,使得超微粒在保持原物质的化学性质的同时,在磁性、光吸收、热阻、化学活性、催化性能和熔点等各方面表现出奇异的性能。纳米氧化铜复合材料在化学反应中可用作促进复合固体推进剂中高氯酸铵分解的一种催化剂,具有良好的催化性能。此外,氧化铜粉末或
它与其他化合物的混合物是用于制备超电导材料的物质中较好的物质之一[1-2]。随着电镀技术的发展,活性纳米氧化铜在电镀行业上又会有一个更加广阔的市场。
笔者开发的活性纳米氧化铜产品主要用于化学镀铜。化学镀铜是十分重要的镀种,随着电子工业的发展,特别是电子计算机、电子通讯设备以及家用电器的高速发展,使得双面和多层印刷电路板和其他非金属材料(如塑料、陶瓷等)的化学镀铜的需求量很大。化学镀铜的阴极反应为Cu
2++2e y Cu,阳极
反应为2H CHO+4OH -y 2HCOO -
+H 2+2H 2O+2e 。在镀铜过程中,随着电镀过程的不断进行,镀液中的铜含量及碱度会逐步降低,必须经常按分析结果或凭经验补充铜盐及NaOH
[3]
,由此会影响产
品质量的稳定性,增加了操作难度,难于实现连续、稳定的工业化大生产。为此,一些发达国家正在推广使用先进的连续镀铜新技术[4-5],直接连续地向镀铜液中补加活性纳米氧化铜,因为活性纳米氧化铜具有高度的化学活性,可保证在加入电解液中的瞬间溶解于电解液中,从而满足连续镀铜新工艺技术的使用要求。为满足境外某公司对产品质量的要求,笔者与中国台湾某公司共同合作进行了相关实验研究。
1 实验过程
1.1 实验原料
1)硫酸铜溶液:将工业硫酸铜进行重结晶,然后用蒸馏水配制成一定质量浓度的溶液。
2)NaOH 溶液:选用化学纯NaOH ,用蒸馏水配制而成。1.2 实验原理
在一定反应条件下,将一定质量浓度的硫酸铜溶液和一定质量浓度的NaOH 溶液进行沉淀转化反应生成氧化铜粒子。通过在反应过程中引入一定量的控制晶体微观结构的助剂,控制氧化铜粒子的形成,从而制得活性纳米氧化铜产品。其反应式为CuSO 4+2NaOH =Na 2SO 4+CuO |+H 2O 。1.3 制备过程
首先采用重结晶法,对工业硫酸铜原料进行精制,然后用蒸馏水配制成一定质量浓度的溶液待用。取适量的硫酸铜溶液,加入到三口烧瓶中,再加入一定量的助剂,搅拌并升至合适温度,滴加NaOH 溶液,使铜全部沉淀转化为氧化铜,再经过滤、洗涤、干燥、过筛制得活性纳米氧化铜产品。其工艺流程简图如图1
所示。
图1 活性纳米氧化铜制备工艺流程
F ig.1 Flow char t of preparation of activ ated
nanometer sized cupr ic ox ide
1.4 产品活性检测方法
测定活性氧化铜的方法如下:在1L 水中,加入16mL 体积分数为98%的硫酸,配制成稀硫酸溶液,然后将10g 氧化铜溶解于此稀硫酸溶液
中(不加热),测定完全溶解成澄清溶液的时间。溶解时间越短,说明活性越高。外商要求溶解时间在1min 之内。
2 结果与讨论
2.1 反应条件的确定
在查阅大量氧化铜、纳米材料相关资料的基础上进行了探索实验,筛选出了性能较好的助剂品种,并对助剂加入量、硫酸铜的质量浓度、反应温度、加碱时间等反应因素对活性纳米氧化铜质量的影响进行了实验。
2.1.1 助剂加入量对产品微观结构的影响活性纳米氧化铜的颗粒极小,表面积很大,活性极高,其分散体系在热力学上不稳定,相互碰撞后易凝聚,单纯优化反应条件很难得到质量很好的产品,因此在反应体系中须加入部分助剂,控制和改善晶粒大小、微观结构及凝聚情况,从而得到性能优良的产品。根据大量的探索实验,选定聚乙二醇作为添加助剂,在反应中加入0.10%~0.20%(质量分数,以铜为基准)时所得产品的性能理想。2.1.2 反应物的质量浓度的影响
反应物的质量浓度大小是影响产品质量的重要因素,同时也是影响产量的重要因素。反应物的质量浓度增加,会增大粒子长大的机会,易造成产品粒度不均一,产品粒径变大,活性降低。从理论上看,反应物的质量浓度越小越好,但反应物的质量浓度太小,单位反应器的体积产量太低,不经济,缺乏使用价值。经探索实验,反应物硫酸铜的质量浓度控制在10~20g /L 较理想。2.1.3 加碱时间的影响
在搅拌转速一定时,在氧化铜粒子形成过程中,加碱速度显著影响着产品形态大小及粒度分布。在一定搅拌转速下,单位能量耗散一定,当单位时间内加碱速度减小,把液滴分散至最小分子尺度所消耗的能量减小,分子扩散更均匀,改变了反应区域的局部非均匀性,即微观混合状态变好,所得产品粒度分布窄;加碱速度较大时,局部非均匀性较大,造成局部过饱和度过大,导致了二次成核,产品粒度分布相应变宽。探索实验的结果是在反应过程中加碱时间控制为30~60min 时所得到的加碱速度较为适宜。2.1.4 反应温度的影响
在沉淀转化反应过程中,反应温度是影响产品质量的主要因素。当反应控制在较低温度时,会降低在反应中形成的Cu(OH )2转化成氧化铜的速
246
河 北 工 业 科 技 第27卷
度,造成转化不彻底,严重影响产品的纯度等质量指标;当控制反应温度较高时,会加快反应速度,促进沉淀转化,产生较大颗粒的氧化铜,降低产品活性。根据探索实验反应,反应温度控制在85~95e时较理想。
2.1.5最佳反应条件的确定
在探索实验基础上,最后选用聚乙二醇为助剂,以助剂加入量、反应温度、硫酸铜质量浓度、加碱时间4个因素为主要影响因素进行正交试验设计,各因素均选取3个位级,采用L9(34)正交表进行正交试验,各因素及位级安排见表1。
表1因素及位级安排
T ab.1F actor of influence and gr ade
位级
因素
w(助剂)/
%
反应
温度/e
Q(硫酸铜)/
(g#L-1)
加碱
时间/min
10.10851030
20.15901545
30.20952060
经过正交试验和极差分析可知,反应温度、加碱时间是影响氧化铜活性及粒径的主要因素,而硫酸铜质量浓度和助剂加入量对产品质量的影响居次要地位。由此确定的最佳条件如下:硫酸铜质量浓度为10g/L,反应温度为90e,助剂加入量为0.15% (质量分数),加碱时间为60min。按此最佳条件进行了多次重复实验,均得到了理想的活性纳米氧化铜产品。
2.2产品指标
在最佳反应条件下得到的实验产品经中国台湾某公司检测,各项指标达到了相关质量要求,其化验检测结果见表2。
2.3产品的微观结构
将实验得到的产品放在烧杯中用水溶解,再经超声波乳化后放在透射电子显微镜下观察,测得产品的平均粒径为60nm。
表2活性纳米氧化铜质量检测结果
Tab.2Test results of activated nanometer-sized cupric oxide 项目台湾某公司质量要求实验产品指标
w(CuO)/%\98.5\98.8
w(Cl)/%[100@10-4[95@10-4
溶解时间/s[60[43
w(Ni)/%[10@10-4[8@10-4
w(Pb)/%[30@10-4[10@10-4
w(Zn)/%[0.003[0.002
w(Fe)/%[50@10-4[45@10-4
w(Sn)/%[10@10-4[9@10-4
w(硝酸不溶物)/%[50@10-4[20@10-4 w(水)/%[0.5[0.2
3结语
1)以硫酸铜为原料,加入一定量的助剂,采用沉淀法制备活性纳米氧化铜产品,制备方法可行,操作条件易于控制。
2)通过对反应条件的探索,得到了最佳反应条件,在此条件下制备的活性纳米氧化铜产品的化学指标满足了使用要求,且产品的平均粒度达到了60nm。
3)本课题是与台湾某公司共同合作开发的项目,开发的新产品目前全部返销于国外用于镀铜。该产品在国外需求量大,市场前景好,经济效益高。
参考文献:
[1]张汝冰,刘宏英,李凤生.复合纳米材料制备研究(ò)[J].火
炸药学报,2000,23(1):59-61.
[2]罗元香,汪信.纳米氧化铜的制备及应用研究进展[J].上海
化工,2003(11):24-27.
[3]洪伟良,赵风起,刘剑洪,等.制备纳米氧化铜的新方法[J].火
炸药学报,2000,23(3):7-8.
[4]W ILEY J B.Preparation of Cu O pow der by doub le decom pos-i
tion reaction[J].M ater Res Bull,1993,28:893-900.
[5]M AT IJEVIC E.Collid science of ceram ic powder[J].Pu re
Appl Chem,1988,60:1491-1497.
开拓进取,不断创新,赢得发展247
第4期李树新等活性纳米氧化铜的制备
氧化锌粉体的制备方法
1．纳米氧化锌的性质 1.1表面效应 表面效应是指纳米粒子表面原子与总原子数之比随粒径的变小而急剧增大后所引起的性质上的变化，随着粒径减小,表面原子数迅速增加，另外 ,随着粒径的减小,纳米粒子的表面积、表面能及表面结合都迅速增大这主要是由于粒径越小,处于表面的原子数越多表面原子的晶场环境和结合能与内部原子不同表面原子周围缺少相邻的原子,有许多悬空键,具有不饱和性质 ,易与其它原子相结合而稳定下来,故具有很大的化学活性 ,晶体微粒化伴有这种活性表面原子的增多,其表面能大大增加伴随表面能的增加 ,其颗粒的表面原子数增多 ,表面原子数与颗粒的总原子数的比值被增大 ,于是便产生了“表面效应”,即“表面能”与“体积能”的区分就失去了意义 ,使其表面与内部的晶格振动产生了显著变化 ,导致纳米材料具有许多奇特的性能 1.2体积效应 当纳米粒子的尺寸与传导电子的德布罗意波长相当或更小时,周期性的边界条件将被破坏,磁性、内压、光吸收、热阻、化学活性、催化剂及熔点等都较普通粒子发生了很大的变化 ,这就是纳米粒子的体积效应这种体积效应为实用开拓了广阔的新领域。 2.纳米氧化锌的制备技术 制备纳米氧化锌的方法主要是物理法和化学法。其中,化学法是常用的方法。 2.1物理法 物理法包括机械粉碎法和深度塑性变形法。机械粉碎法是采用特殊的机械粉碎、电火花爆炸等技术 ,将普通级别的氧化锌粉碎至超细。其中张伟等人利用立 式振动磨制备纳米粉体 ,得到了α-Al 2O 3 ，ZnO、MgSiO 3 等超微粉 ,最细粒度达 到 0. 1μm此法虽然工艺简单 ,但却具有能耗大,产品纯度低 ,粒度分布不均匀 ,研磨介质的尺寸和进料的细度影响粉碎效能等缺点。最大的不足是该法得不到1—100nm 的粉体 ,因此工业上并不常用此法;而深度塑性变形法是使原材料在净静压作用下发生严重塑性形变 ,使材料的尺寸细化到纳米量级。这种独特的方法最初是由 Islamgaliev 等人于 1994 年初发展起来的。该法制得的氧化锌粉体纯度高，粒度可控,但对生产设备的要求却很高。总的说来 ,物理法制备纳米氧化锌存在着耗能大 ,产品粒度不均匀,甚至达不到纳米级,产品纯度不高等缺点,工业上不常采用,发展前景也不大。 2.2化学法 化学法具有成本低 ,设备简单 ,易放大进行工业化生产等特点。主要分为溶胶-凝胶法、醇盐水解法、直接沉淀法、均匀沉淀法等。 2.2.1溶胶-凝胶法 溶胶-凝胶法制备纳米粉体的工作开始于 20 世纪60年代。近年来,用此法制备纳米微粒、纳米薄膜、纳米复合材料等的报道很多。它是以金属醇盐Zn(OR) 2为原料 ,在有机介质中对其进行水解、缩聚反应 ,使溶液经溶胶化得到凝胶 ,凝胶再经干燥、煅烧成粉体的方法。此法生产的产品粒度小、纯度高、反应温度低(可以比传统方法低 400 —500 ℃) ,过程易控制;颗粒分布均匀、团聚少、介电性能较好。但成本昂贵 ,排放物对环境有污染 ,有待改善。
纳米材料的制备方法
1化学气相沉积法 1.1化学气相沉积法的原理 化学气相沉积法(Chemical Vapour Deposition (CVD) )是通过气相或者在基板表面上的化学反应，在基板上形成薄膜。化学气相沉积方法实际上是化学反应方法，因此。用CVD方法可以制备各种物质的薄膜材料。通过反应气体的组合可以制备各种组成的薄膜，也可以制备具有完全新的结构和组成的薄膜材料，而且即使是高熔点物质也可以在很低的温度下制备。 用化学气相沉积法可以制备各种薄膜材料、包括单元素物、化合物、氧化物、氮化物、碳化物等。采用各种反应形式，选择适当的制备条件——基板温度、气体组成、浓度和压强、可以得到具有各种性质的薄膜构料。化学气相沉积的化学反应形式．主要有热分解反应、氢还原反应、金属还原反应、基板还原反应、化学输运反应、氧化反应、加水分解反应、等离子体和激光激发反应等。 化学气相沉积法制备纳米碳材料的原理是碳氢化合物在较低温度下与金属纳米颗粒接触时通过其催化作用而直接生成。化学气相沉积法制备碳纳米管的工艺是基于气相生长碳纤维的制备工艺。在研究气相生长碳纤维早期工作中就己经发现有直径很细的空心管状碳纤维，但遗憾的是没有对其进行更详细的研究[4]。直到Iijima在高分辨透射电子显微镜发现产物中有纳米级碳管存在，才开始真正的以碳纳米管的名义进行广泛而深入的研究。 化学气相沉积法制备碳纳米管的原料气，国际上主要采用乙炔，但也采用许多别的碳源气体，如甲烷、一氧化碳、乙烯、丙烯、丁烯、甲醇、乙醇、二甲苯等。在过渡金属催化剂铁钴镍催化生成的碳纳米管时，使用含铁催化剂，多数得到多壁碳纳米管；使用含钴催化剂，大多数的实验得到多壁碳纳米管；过渡金属的混合物比单一金属合成碳纳米管更有效。铁镍合金多合成多壁碳纳米管，铁钴合金相比较更容易制得单壁碳纳米管。此外，两种金属的混合物作为催化剂可以大大促进碳纳米管的生长。许多文献证实铁、钴、镍任意两种的混合物或者其他金属与铁、钴、镍任何一种的混合物均对碳纳米管的生长具有显著的提高作用，不仅可以提高催化剂的性能，而且可以提高产物的质量或者降低反应温度。催化裂解二甲苯时，将适量金属铽与铁混合，可以提高多壁碳纳米管的纯度和规则度。因而，包括像烃及一氧化碳等可在催化剂上裂解或歧化生成碳的物料均有形成碳纳米管的可能。Lee Y T 等[5]讨论了以铁分散的二氧化硅为基体，乙炔为碳源所制备的垂直生长的碳纳米管阵列的生长机理，并提出了碳纳米管的生长模型。Mukhopdayya K等[6]提出了一种简单而新颖的低温制备碳纳米管阵列的方法。该法以沸石为基体，以钴和钒为催化剂，仍是以乙炔气体为碳源。Pna Z W等[7]以乙炔为碳源，铁畦纳米复合物为基体高效生长出开口的多壁碳纳米管阵列。 1.2评价 化学气相沉积法该法制备的纳米微粒颗粒均匀，纯度高，粒度小，分散性好，化学反应活性高，工艺可控和连续，可对整个基体进行沉积等优点。此外，化学气相沉积法因其制备工艺简单，设备投入少，操作方便，适于大规模生产而显示出它的工业应用前景。因此，化学气相沉积法成为实现可控合成技术的一种有效途径。化学气相沉积法缺点是衬底温度高。随着其它相关技术的发展，由此衍生出来的许多新技术，如金属有机化学缺陷相沉积、热丝化学气相沉积、等离子体辅助化学气相沉积、等离子体增强化学气相沉积及激光诱导化学气相沉积等技术。化学气相沉积法是纳米薄膜材料制备中使用最多的一种工艺，广泛应用于各种结构材料和功能材料的制备。用化学气相沉积法可以制备几乎所有的金属，氧化物、氮化物、碳化合物、复合氧化物等膜材料。总之，随着纳米材料制备技术的不断完善，化学气相沉积法将会得到更广泛的应用。
纳米材料和纳米结构
纳米材料和纳米结构 1.纳米微粒尺寸的评估 在进行纳米微粒尺寸的评估之前，首先说明如下几个基本概念： （1）关于颗粒及颗粒度的概念 （i）晶粒：是指单晶颗粒，即颗粒内为单相，无晶界。 （ii）一次颗粒：是指含有低气孔率的一种独立的粒子，颗粒内部可以有界面，例如相界、晶界等。 （iii）团聚体：是由一次颗粒通过表面力或固体桥键作用形成的更大的颗粒。团聚体内含有相互连接的气孔网络。团聚体可分为硬团聚体 和软团聚体两种。团聚体的形成过程使体系能量下降。 （iv）二次颗粒：是指人为制造的粉料团聚粒子。例如制备陶瓷的工艺过程中所指的“造粒”就是制造二次颗粒。 纳米粒子一般指一次颗粒，它的结构可以是晶态、非晶态和准晶，可以是单相、多相结构。只有一次颗粒为单晶时，微粒的粒径才与晶粒尺寸（晶粒度）相同。 （2）颗粒尺寸的定义对球形颗粒来说，颗粒尺寸（粒径）是指其直径。对不规则颗粒，尺寸的定义常为等当直径，如体积等当直径、投影面积直径等。 粒径评估的方法很多，这里仅介绍几种常用的方法。 A 透射电镜观察法 用透射电镜可观察纳米粒子平均直径或粒径的分布。 该方法是一种颗粒度观察测定的绝对方法，因而具有可靠性和直观性。首先将那米粉制成的悬浮液滴在带有碳膜的电镜用Cu网上，待悬浮液中的载液（例如乙醇）挥发后，放入电镜样品台，尽量多拍摄有代表性的电镜像，然后由这些照片来测量粒径。测量方法有以下几种：（i）交叉法：用尺或金相显微镜中的标尺任意的测量约600颗粒的交叉长度，然后将交叉长度的算术平均值乘上一统一因子（1.56）来获得平均粒径；（ii）测量约100个颗粒中每个颗粒的最大交叉长度，颗粒粒径为这些交叉长度的算术平均值。（iii）求出颗粒的粒径或等当半径，画出粒径与不同粒径下的微粒数的分布图，将分布曲线中峰值对应的颗粒尺寸作为平均粒径。用这种方法往往测得的颗粒粒径是团聚体的粒径，这是因为在制备超微粒子的电镜观察样品时，首先需用超声波分散法，使超微粉分散在载液中，有时候很难使它们全部分散成一次颗粒，特别是纳米粒子很难分散，结果在样品Cu网上往往存在一些团聚体，在观察时容易把团聚体误认为是一次颗粒。电镜观察法还存在一个缺点就是测量结果缺乏统计性，这是因为电镜观察用的粉体是极少的，导致观察到的粉体的粒子分布范围并不代表整个粉体的粒径范围。 B X射线衍射线线宽法（谢乐公式） 电镜观察法测量得到的是颗粒度而不是晶粒度。X射线衍射线宽法是测定颗粒晶粒度的最好方法。当颗粒为单晶时，该法测得的是颗粒度。颗粒为多晶时，测得的是组成单个颗粒的单个晶粒的平均晶粒度。这种测量方法只适用晶态的纳
共沉淀法制备BaO-ZrO2(BSZ)纳米粉体研究
0引言 单斜和四方相的转变是马氏体相变的体现[1]，对 ZrO 2陶瓷的韧性有很大的影响，这就是相变增韧.很 多氧化物如CaO,MgO,CuO,Al 2O 3都被研究人员加入ZrO 2中[2-3]，希望能够达到增韧的作用[4-9].对ZrO 2而言,在常温下稳定的四方相越多，陶瓷韧性越好[5].ZrO 2的相转变过程如下： m -ZrO 2ρ=5.8g ·cm -3 ΔV=-5%(1000~1200℃)ΔV =8%t-ZrO 2ρ=6.1g ·cm -3-2300℃ c-ZrO 2 ρ=6.27g ·cm -3 -2700℃ melt 目前关于BaO-ZrO 2（BSZ ）系统相变增韧的研究不够深入.Maschio 等人研究得出，当BaO 摩尔含量为4%~8%时，主要以单斜和立方相形式存在；当摩尔含量为10%~12%时，以立方相形式存在；摩尔含量达到16%以上时均为四方相[10].Oyama 等对 文章编号：1６７４-９６６９（２013）01-0008-06 共沉淀法制备BaO-ZrO 2（BSZ ）纳米粉体研究杨 斌，刘姗姗 （江西理工大学材料科学与工程学院，江西赣州341000） 摘 要：通过采用氯氧化锆(ZrOCl 2)、BaCl 2水溶液与NaOH 共沉淀反应，生成钡稳定氧化锆的前驱 体，该前驱体经过预烧结后得到BaO-ZrO 2粉体.研究了搅拌速率、pH 值、反应温度、预烧结温度对粉体结晶度的影响.通过分析BSZ 粉体的X 射线衍射（XRD ）和扫描电镜（SEM ）结果得出，搅拌速率为 280rad/min 、pH 值为10、反应温度为80℃、预烧结温度为800℃是合成BSZ 粉体的最佳工艺条件. 关键词：共沉淀；BSZ ；纳米粉体；相结构；结晶度中图分类号：TF123.2;TG146 文献标志码：Ａ Preparation process of BaO-ZrO 2（BSZ ）nano powder via co-precipitation method YANG Bin,LIU Shan-shan （School of Materials Science and Engineering,Jiangxi University of Science and Technology,Ganzhou 341000,China ） Abstract ：NaOH was added as precipitating agent to the solutions of zirconyl chloride hydrate and barium chloride.Zirconia-baryta materials were obtained by sintering BSZ precursors produced by co-precipitation method.X-ray diffraction and scanning electron microscopy were used to study the crystallization behavior and particle morphology of BSZ powder.The Experiment results show that the optimal technological conditions of synthesizing BSZ powders were,stirring rate is 280rad/min,pH is 10,reaction temperature at 80℃,and pre-sintering temperature at 800℃. Key words:co-precipitation;BSZ;nano powder;phase structure;crystallization 收稿日期：2012-１１-19 基金项目：国家高技术研究发展计划资助项目（863计划）（2010AA03A408）作者简介：杨 斌（1965- ），男，博士，教授，主要从事铜合金材料研究与开发、有色金属材料加工新技术新工艺研究、稀土新材料制备的研究, E-mail ：yangbin65@https://www.360docs.net/doc/8812981259.html,. 有色金属科学与工程 第4卷第1期2013年2月 Vol.4，No.1Feb.2013 Nonferrous Metals Science and Engineering
实验7--沉淀法制备纳米氧化锌粉体
实验七 沉淀法制备纳米氧化锌粉体 一、实验目的 1、了解沉淀法制备纳米粉体的实验原理。 2、掌握沉淀法制备纳米氧化锌的制备过程和化学反应原理。 3、了解反应条件对实验产物形貌的影响，并对实验产物会表征分析。 二、实验原理 氧化锌是一种重要的宽带隙(3.37 eV)半导体氧化物，常温下激发键能为60 meV 。近年来，低维（0维、1维、2维）纳米材料由于具有新颖的性质已经引起了人们广泛的兴趣。氧化锌纳米材料已经应用在纳米发电机、紫外激光器、传感器和燃料电池等方面。通常的制备方法有蒸发法、液相法。我们在这里主要讨论沉淀法。 沉淀法是指包含一种或多种离子的可溶性盐溶液，当加入沉淀剂(如OH --，CO 32-等)后，或在一定温度下使溶液发生水解，形成不溶性的氢氧化物、氧化物或盐类从溶液中析出，并将溶剂和溶液中原有的阴离子洗去，得到所需的化合物粉料。 均匀沉淀法是利用化学反应使溶液中的构晶离子由溶液中缓慢均匀地释放出来。而加入的沉淀剂不是立即在溶液中发生沉淀反应，而是通过沉淀剂在加热的情况下缓慢水解，在溶液中均匀地反应。 纳米颗粒在液相中的形成和析出分为两个过程，一个是核的形成过程，称为成核过程；另一个是核的长大，称为生长过程。这两个过程的控制对于产物的晶相、尺寸和形貌是非常重要的。 制备氧化锌常用的原料是可溶性的锌盐,如硝酸锌Zn(NO 3)2、氯化锌ZnCl 2、醋酸锌。常用的沉淀剂有氢氧化钠（NaOH ）、氨水（NH 3. H 2O ）、尿素（CO(NH 2)2）。一般情况下，锌盐在碱性条件下只能生产Zn(OH)2沉淀，不能得到氧化锌晶体，要得到氧化锌晶体通常需要进行煅烧高温。均匀沉淀法通常使用尿素作为沉淀剂，通过尿素分解反应在反应过程中产生NH 3 H 2O 与锌离子反应产生沉淀。反应如下： O H NH CO O H NH CO 23222223)(?+→+ (1) OH -的生成： -+ +→?OH NH O H NH 423 (2) CO 32-的生成： O H CO NH CO O H NH 223422322++→+?-+ (3)
纳米材料的制备方法及其研究进展
纳米材料的制备方法及其研究进展纳米材料的制备及其研究进展 摘要:综述了纳米材料的结构、性能及发展历史;介绍了纳米材料的制备方法及最新进展;概述了纳米材料在各方面的应用状况和前景;讨论了目前纳米材料制备中存在的问题。 关键词:纳米材料;结构与性能;制备技术;应用前景;研究进展 1 引言 纳米微粒是由数目极少的原子或分子组成的原子群或分子群，微粒具有壳层结构。由于微粒的表面层占很大比重，所以纳米材料实际是晶粒中原子的长程有序排列和无序界面成分的组合，纳米材料具有大量的界面，晶界原子达15%-50%。 这些特殊的结构使得纳米材料具有独特的体积效应、表面效应，量子尺寸效应、宏观量子隧道效应，从而使其具有奇异的力学、电学、磁学、热学、光学、化学活性、催化和超导性能等特性，使纳米材料在国防、电子、化工、冶金、轻工、航空、陶瓷、核技术、催化剂、医药等领域具有重要的应用价值，美国的“星球大战计划”、“信息高速公路”，欧共体的“尤里卡计划”等都将纳米材料的研究列入重点发展计划;日本在10年纳米微粒的制备方法 1 纳米微粒的制备方法一般可分为物理方法和化学方法。制备的关键是如何控制颗粒的大小和获得较窄且均匀的粒度分布。 1.1 物理方法 1.1.1 蒸发冷凝法
又称为物理气相沉积法，是用真空蒸发、激光、电弧高频感应、电子束照射等方法使原料气化或形成等离子体，然后在介质中骤冷使之凝结。特点:纯度高、结晶组织好、粒度可控;但技术设备要求高。根据加热源的不同有: (1)真空蒸发-冷凝法其原理是在高纯度惰性气氛(Ar,He)下，对蒸发物质进行真空加热蒸发，蒸气在气体介质中冷凝形成超细微粒。1984年Leiter[2]等首次用惰性气体沉积和原位成型方法，研制成功了Pd、Cu、Fe 等纳米级金属材料。1987 年Siegles[3]采用该法又成功地制备了纳米级TiO2 陶瓷材料。这种方法是目前制备纳米微粒的主要方法。特点:粒径可控，纯度较高，可制得粒径为5~10nm的微粒。但仅适用于制备低熔点、成分单一的物质，在合成金属氧化物、氮化物等高熔点物质的纳米微粒时还存在局限性。 (2)激光加热蒸发法是以激光为快速加热源，使气相反应物分子是利用高压气体雾化器将-20~-40OC的氦气和氩气以3倍于音速的速度射入熔融材料的液流是以高频线圈为热源，使坩埚是用等离子体将金属等的粉末熔融、蒸发和冷凝以获得纳米微粒。特点:微粒纯度较高，粒度均匀，是制备氧化物、氮化物、碳化物系列、金属系列和金属合金系列纳米微粒的最有效的方法，同时为高沸点金属纳米微粒的制备开辟了前景。但离子枪寿命短、功率小、热效率低。目前新开发出的电弧气化法和混合等离子体法有望克服以上缺点。 (6)电子束照射法1995年许并社等人[4]利用高能电子束照射母材，成功地获 得了表面非常洁净的纳米微粒，母材一般选用该金属的氧化物，如用电子束照射 Al2O3 后，表层的Al-O 键被高能电子“切断”，蒸发的Al原子通过瞬间冷凝，形核、长大，形成Al的纳米微粒，但目前该方法获得的纳米微粒限于金属纳 米微粒。 1.1.2 物理粉碎法
沉淀法制备纳米ZnO
设计性实验2 沉淀法制备纳米ZnO 摘要:本实验以Zn(NO 3) 2 ·6H 2 O和NH 4 HCO 3 为原料，聚乙二醇（PEG600）为模板，采用 直接沉淀法制备纳米氧化锌，并计算产率和晶粒尺寸，讨论影响纳米ZnO晶粒大小的影响因素。 关键词:纳米氧化锌；直接沉淀法；产率；晶粒尺寸 1.直接沉淀发制备纳米ZnO的理论基础 氧化锌俗称锌白，常作白色颜料，是一种重要的工业原料，它广泛应用于涂料、橡胶、陶瓷、玻璃等多种工业。纳米氧化锌与普通氧化锌相比显示出诸多特殊性能，如:压电性、荧光性、非迁移性、吸收和散射紫外线能力等，因而其用途大大扩展，如可用于压敏材料、压电材料、荧光体、化妆品、气体传感器、吸湿离子传导温度计、图象记录材料、磁性材料、紫外线屏蔽材料、高效催化剂和光催化剂。国内外专家学者一致认为，纳米氧化锌必将逐步取代传统的氧化锌系列。 纳米材料是指晶粒（或组成相）在任一维的尺寸小于100nm的材料，是由粒径尺寸介于1 ~ 100nm之间的超细微粒组成的固体材料，按空间形态可分为一维纳米丝、二维纳米膜和三维纳米粒。 纳米材料的制备方法分类如下表：
本实验采用化学沉淀法里的直接沉淀法制备纳米ZnO ，直接沉淀法的原理是在可溶性锌盐溶液中加入沉淀剂后，于一定条件下生成沉淀从溶液中析出，将阴离子洗去，经分离、干燥、热处理后，得到纳米氧化锌。该方法操作简单，对设备和技术要求不太苛刻，产品纯度高，不易引入杂质，成本低。 X-射线衍射仪可以利用衍射原理,精确测定物质的晶体结构,织构及应力,精确的进行物相分析,定性分析,定量分析.利用谢乐公式：Dc = 0.89λ /(B cos θ) (λ为X 射线波长, B 为衍射峰半高宽, θ 为衍射角) ，根据粉体X-射线衍射图可以得到相关数据，计算得到粒子的尺寸。 2.实验 2.1实验药品及仪器 Zn(NO 3)2·6H 2O 、 NH 4HCO 3、聚乙二醇（PEG600）、无水乙醇、去离子水 烘箱、500ml 烧杯、250ml 烧杯两个、玻璃棒、PH 计、马弗炉、X 射线衍射仪，胶头滴管。 2.2制备原理及实验步骤 配制0.8mol/l 的聚乙二醇（PEG600）溶液，称取23.8g 的 Zn(NO 3)2·6H 2O 溶于100ml 去离子水，并加入1g 上述配制的聚乙二醇（PEG600）溶液。称取31.6g NH 4HCO 3定容至200ml 配制成2.0mol/l 的溶液。然后将NH 4HCO 3溶液缓慢滴加到锌盐溶液中。调节反应体系的终点PH 值为7.5.将所得的沉淀物减压抽滤，用1mol/L 的NH 4HCO 3溶液无水乙醇分别洗涤3次，60-80℃烘干后放于马弗炉400℃煅烧2h ，即得纳米ZnO 粉体。 主要反应历程如下： Zn 2++2CO 3→ZnCO 3（↓）+CO 2↑+H 2O ZnCO 3→ZnO+CO 2（↑）
纳米氧化铜的制备及应用前景
（１）以硝酸铜为原料、氢氧化钠．碳酸钠混合溶液为沉淀剂，采用直接沉淀法，通过反应沉淀、过滤、洗涤、干燥、焙烧，制备纳米氧化铜的工艺技术是可行的。通过单因素、正交试验分析，综合考虑产品粒径和制备过程铜收率，得到沉淀反应过程适宜的工艺条件组合是：反应温度２５℃，沉淀剂浓度Ｏ．５ｍｏｌ／Ｌ，反应时间２０ｍｉｎ，沉淀剂用量1.5:1 ；适宜的焙烧条件是：４００℃下焙烧２小时；此时铜收率可达９７％以上，产品粒径可达14nm（２）以硬脂酸钠为改性剂对纳米氧化铜粉体进行表面改性处理，各工艺条件较适宜的取值范围为：改性剂用量６～８％；改性时间２０～３０ｍｉｎ；改性温度５５～６５℃：ｐＨ值７．５～８．０。 以十二烷基苯磺酸钠为改性剂对纳米氧化铜粉体进行表面改性处理，各工艺条件较适宜的取值范围为：改性剂用量６～ｌＯ％；改性时间２０～３０ｍｉｎ；改性温度２５～３５℃；ｐＨ值７．５～８．０。 第一章 综 述 １．１纳米氧化铜的性质、用途及国内外研究现状 １．１．１纳米粒子的基本物理效应㈣’１∞ 当粒子的尺寸进入纳米数量级（１～１００ｍ）时，其本身就会具有表面效应、 体积效应、量子尺寸效应和宏观量子隧道效应，因而表现出许多一般固体材料所不具备的奇特物性，主要包括光学、电学、磁学、热学、催化和力学等性质。１．表面效应粒子表面原子与内部原子所处的环境不同，当粒子减小，粒子直径进入纳米数量级时，表面原子的数目及作用就不能忽略，而且这时粒子的比表面积、表面能和表面结合能都会发生很大的变化。人们把由此引起的特殊效应统称为表面效 应。 一般情况下，随着粒径的减小，粒子的表面原子数迅速增加，比表面积急剧变大，表面效应不容忽略。从物理概念上讲，表面原子与体内原子不～样，表面原子的能量比体内原子要高，因此纳米粉体具有高的表面能。以纳米铜微粒为例， 当铜微粒粒径由１００ｍ逐渐减小为１ｍｎ时，纳米铜微粒的比表面积、表面原子 数分率和比表面能随粒径的变化如表１．１所示。 表卜１ 纳米铜微粒的比表面积、表面原子数分率和比表面能随粒径的变化 ４ ２．体积效应 当物质的体积减小时，．将会出现两种情况：一种是物质本身的性质不发生变化，而只是与体积密切相关的性质发生变化，如对于半导体材料来说，其电子自由程变小；另一种是物质本身的性质也发生了变化。因为纳米微粒是由有限个原子或分子组成的，它改变了物质原来由无数个原子或分子组成的属性，所以纳米材料的性质发生了很大的变化。这就称为纳米粒子的体积效应。 ３．量子尺寸效应 当粒子尺寸降低到某一值时，金属费米能级附近的电子能级由准连续变为离散能级的现象和半导体微粒存在不连续的最高被占据分子轨道和最低未被占据分子轨道能级、能隙变宽的现象均称为量子尺寸效应。在纳米半导体中，量子尺寸效应的存在使得银纳米微粒在达到一定尺度时由导体变为绝缘体；而半导体二氧化钛禁带宽度在粒径小到纳米级时显著变宽。在纳米磁性材料中，随着晶粒尺寸的减小，样品的磁有序状态将发生本质性的变化。粗晶状态下的铁磁性材料，当颗粒尺寸小于某一临界值时可以转变为超顺磁状态。这种奇特的磁性转变主要是由量子尺寸效应造成的，从而使得纳米材料与常规的多晶材料在磁性结构上存在很大的差异。４．宏观量子隧道效应宏观物体，当动能低于势能的能垒时，根据经典力学规律是无法逾越势垒的；而对于微观粒子，如电子，即使势垒远较粒子动能高，量子力学计算表明，粒子的态函数在势垒中或势垒后就非零，这表明微观粒子具有进入和穿越势垒的能力，称之为隧道效应。宏观物理量如磁化强度等，在纳米尺度时将会受到微观机制的影响，也即微观的量子效应可以在宏观物理量中表现出来，称之为宏观量子 隧道效应。 早期人们曾在研究中用宏观量子隧道效应来解释镍超微粒子在低温继续保持超顺磁性。近年来人们发现Ｆｅ．Ｎｉ薄膜中畴壁运动速度在低于一
浅谈纳米材料与生活
浅谈纳米材料与生活 摘要：人类迈着欢快的步伐轻松地进入二十一世纪。二十世纪是计算机技术革命蓬勃发展的时期，计算机技术得到了卓越的发展。现在人类进入了又一世纪，在这个日新月异的新的世纪里，科学家通过运用的发达的计算机技术，为我们奏起了“纳米技术”发展的号角。“纳米技术”主要是围绕开发纳米材料为核心而发展的技术，它有着广阔的发展前景，随着纳米技术的发展纳米材料也不断有着新的开发。“纳米材料”的有效发掘及其利用必定会给人们的生活带来又一翻天覆地变化，给人们的衣、食、住、行、医疗卫生事业带来极大便利。本文主要是通过给大家说明纳米材料的本质这一基点，向大家普及纳米材料的特性，以使更多的人能对纳米材料有整体的认识。除此之外更重要的就是联系生活实际，向大家说明纳米材料是如何影响人们生活的。到目前为止，它的发展的确已经给我们生活带来了很多便利，我相信在纳米技术不断进步、发展的未来，纳米材料一定有更广阔的空间。 关键词：纳米、纳米技术、纳米材料、应用 现如今，科学界普遍认为，纳米技术是21世纪经济增长的一台主要发动机，他将成为超过网络技术和基因技术的“决定性技术”，并将成为最有前途的材料，它所见具有的独特物理和化学性质，可以节省资源、合理利用能源并且能够净化生存环境，它的发展研究会对化工行业带来新的机遇。 纳米材料的特性： 纳米材料是英文“napometer”的译音，是一个物理学上的长度单位。1纳米是1米的十亿分之一，用我们能看见的最小微粒院子来表示的话，相当于45个远在啊排列起来的长度。自然界只有生物具有纳米尺度，遗传基因DNA螺旋结构的半径约1纳米左右，一个典型的病毒大约100纳米长，相当于万分之一的头发丝的粗细。纳米科技就是一门以0.1至100纳米这样的尺度为研究对象的前沿科学。作为尺度单位的纳米，并没有物理内涵，当物质到纳米尺度后，
《纳米氧化锌制备法》word版
氧化锌制备工艺2008-06-04 12:21阅读(4)评论 (0) D0208、氧化锌制备工艺(本技术资料含国家发 明专利、实用新型专利、科研成果、技术文献、技术说明书、技术配方、技术关键、工艺流程等，全套价格260元) （氧化锌*制备 氧化锌*制取氧化锌*生产氧化锌*开发氧化锌*研究） （氧化锌制备氧化锌制取氧化锌生产 氧化锌开发氧化锌 研究） 1、氨法制取氧化锌方法 2、氨浸法生产低堆积密度纳米氧化锌的方法 3、氨水·碳铵联合浸取络合制备高纯度活性氧化锌的方法 4、氨水循环络合法生产高纯度活性氧化锌的工艺 5、表面包覆金属钛或铝化合物的纳米氧化锌粉体及制备方法 6、表面改性的纳米氧化锌水分散体及其制备方法和用途
7、超声波-微波联合法从锌浮渣中制备活性氧化锌的方法 8、超微粒子氧化锌及其制造方法和使用其的化妆材料 9、超微氧化锌制取的工艺与装置 10、超细活性氧化锌的制备方法 11、超细氧化锌复合物及其制备方法 12、成核生长分步进行的液相制取超细氧化锌的方法 13、从低品位含锌物料制备纳米活性氧化锌的方法 14、从含锌烟道灰制取氧化锌的工艺 15、从菱锌矿制氧化锌技术 16、从铜--锌废催化剂中回收铜和氧化锌的方法 17、等离子法制取氧化锌工艺及设备 18、低温热分解法制备纳米氧化锌 19、低温易烧结的纳米级氧化锌粉末的制备方法 20、多功能纳米氧化锌悬浮液及其制备方法21、改进的碳酸氢铵全湿法制取高活性氧化锌
22、改性的超细氧化锌及其制备方法 23、高白色氧化锌微粒及其制造方法 24、高级氧化锌制备工艺 25、固相低温热分解合成晶态和非晶态超微氧化锌粉末的制备 26、过氧化锌的制备方法 27、回转窑冶炼生产氧化锌的工艺方法 28、活性氧化锌的生产工艺方法 29、活性氧化锌及高纯氧化锌制备工艺 30、活性氧化锌生产工艺 31、碱法生产活性氧化锌的工艺方法 32、颗粒氧化锌的生产工艺方法 33、颗粒状氧化锌生产装置 34、粒状高活性氧化锌的制造方法及其产品35、联合法矿粉直接生产高纯度氧化锌新工艺36、菱锌矿制取高纯氧化锌的方法 37、硫化锌精矿焙砂与氧化锌矿联合浸出工艺38、硫化锌矿与软锰矿同槽浸出制取氧化锌和碳酸锰的方法
纳米材料的主要制备方法
本科毕业论文 学院物理电子工程学院 专业物理学 年级 2008级 姓名贾学伟 设计题目纳米材料的主要制备方法 指导教师闫海龙职称副教授 2012年4月28日 目录 摘要 (1) Abstract (1) 1 引言 (1) 1.1纳米材料的定义 (1) 1.2纳米材料的研究意义 (2) 2 纳米材料的主要制备方法 (3) 2.1化学气相沉积法 (3) 2.2溶胶－凝胶法 (5) 2.3分子束外延法 (6) 2.4脉冲激光沉积法 (8) 2.5静电纺丝法 (9) 2.6磁控溅射法 (11) 2.7水热法 (12)
2.8其他制备纳米材料的方法 (13) 3 总结 (14) 参考文献 (14) 致谢 (15)
纳米材料的主要制备方法 学生姓名：贾学伟学号： 学院：物理电子工程学院专业：物理学 指导教师：闫海龙职称：副教授摘要：纳米材料由于其特殊的性质，近年来引起人们极大的关注。随着纳米科技的发展，纳米材料的制备方法已日趋成熟。本文主要介绍了纳米材料的制备方法,其中包括化学气相沉积法、溶胶—凝胶法、分子束外延法、脉冲激光沉积法、静电纺丝法、磁控溅射法、水热法等。在此基础上,分析了现代纳米材料制备方法的发展趋势。纳米技术对21世纪的信息技术、医学、环境、自动化技术及能源科学的发展有重要影响,对生产力的发展有重要作用。 关键词：纳米；纳米材料；纳米科技；制备方法 The preparation method of nanomaterials Abstract：Nanomaterials are attracting intense in recent years. With the development of nanotechnology, nanomaterials preparation method has been more and more mature. The preparation methods sush as, chemical vapor deposition method, molecular beam epitaxy, laser pulse precipitation, sintering, hydrothermal method, sol-gel method are introduced in this paper. New development trend of preparation methods are analysed. N anomaterials will promote the development of IT, medicine, environment, automation technology and energy science, and will have a great influenced on productive in the 21st century. Key words：nanometer；na nomaterials；nanotechnology；preparation 1 引言 1.1纳米材料的定义 纳米材料是指在三维空间中至少有一维处于纳米尺度范围或由它们作为基本单元构成的晶体、非晶体、准晶体以及界面层结构的材料，这大约相当于10-100个原子紧密排列在一起的尺度[1]。通常材料的性能与其颗粒尺寸的关系极为密切，当小粒子尺寸进入纳米量级时，其本身具有体积效应、表面效应、量子尺寸效应和宏观量子隧道效应等。从而使其具有奇异的力学、电学、光学、热学、化学活性、催化和超导特性，使纳米材料在各种领域具有重要的应用价值[2]。
液相沉淀法在材料合成中应用进展
液相沉淀法合成纳米粉体的应用进展 材料科学与工程赵小龙2011201307 摘要：液相沉淀法是一种合成纳米粉体最为普遍的方法。本文将介绍液相沉淀法的三种方法：直接沉淀法、共沉淀法和均匀沉淀法。对液相沉淀法合成纳米粉体的沉淀反应过程、洗涤过程、干燥过程以及煅烧过程等环节的控制方法及原理作了详述。由于纳米TiO2粉体具有是优良的光催化活性，且具有极大的商业价值，本文还将介绍一下纳米TiO2粉体制备工艺。 关键词：液相沉淀；控制；洗涤；干燥；煅烧；制备工艺 纳米粉体是指线度处于1 nm~100 nm的粒子聚合体，包括金属、金属氧化物、非金属氧化物和其他各种各类的化合物。与普通粉体相比，纳米粉体的特异结构使其具有小尺寸效应、量子尺寸效应、表面效应及宏观量子隧道效应[1]，因而在催化、磁性材料、医学、生物工程、精细陶瓷和化妆品等众多领域显示出广泛的应用前景，成为各国竞相开发的热点。纳米粉体的制备方法很多，可归纳为固相法、气相法和液相法三大类。其中液相化学法是目前实验室和工业上采用最为广泛的合成纳米粉体的方法，包括沉淀法、醇盐水解法、溶胶-凝胶法和水热合成法等[2]。本文主要讨论了液相沉淀法合成纳米粉体的分类、方法、控制过程及原理。 1 液相沉淀法介绍 液相沉淀法是液相化学反应合成金属氧化物纳米材料最普通的方法。它是利用各种溶解在水中的物质反应生成不溶性氢氧化物、碳酸盐、硫酸盐和乙酸盐等，再将沉淀物加热分解，得到最终所需的纳米粉体。液相沉淀法可以广泛用来合成单一或复合氧化物的纳米粉体，其优点是反应过程简单，成本低，便于推广和工业化生产。液相沉淀法主要包括直接沉淀法、共沉淀法和均匀沉淀法。 1.1 直接沉淀法 直接沉淀法是使溶液中的金属阳离子直接与沉淀剂，如OH-、C 2O 2 -4、CO 2 -3， 在一定条件下发生反应而形成沉淀物，并将原有的阴离子洗去，经热分解得到纳 米粉体。直接沉淀法操作简便易行，对设备、技术要求不太苛刻，不易引入其他杂质，有良好的化学计量性，成本较低，因而对其研究也较多，只不过其合成的纳米粉体粒径分布较宽。廖莉玲等[3]以硝酸镁、碳酸钠为原料，用直接沉淀法合成得到纳米氧化镁，其平均粒径为30 nm。文献[4]报道了用一定溶度的ZrOCl 2 和氨水溶液在聚乙二醇水溶液中混合反应，经抽滤、洗涤、干燥、煅烧后得到纳米 ZrO 2 。其中聚乙二醇起到保护胶粒的作用。 1.2 共沉淀法 共沉淀法是在混合的金属盐溶液(含有两种或两种以上的金属离子)中加入合适的沉淀剂，反应生成均匀沉淀，沉淀热分解后得到高纯纳米粉体材料。它是制备含有两种以上金属元素的复合氧化纳米粉体的主要方法。其在制备过程中完成了反应及掺杂过程，因而得到的纳米粉体化学成分均一、粒度小而且均匀。共沉淀法已被广泛用于制备钙钛矿型材料、尖晶石型敏感材料、铁氧体及荧光材料。 文献[5]报道了用Al(NO 3) 3 和ZrO(NO 3 ) 2 混合溶液，加氨水共沉淀制备了一系列Al 2 O 3 含量由低到高的ZrO 2-Al 2 O 3 纳米复合氧化物。焦正等[6]采用喷射共沉淀法制备了 尖晶石型ZnGa 2O 4 纳米晶，晶粒细小均匀，形状完整，粒径小于10nm，无ZnO杂 相峰。
氧化锌制备方法
将mol·L-1的NaOH乙醇溶液缓慢滴加到含有mol·L-1的Zn(NO3)2·6H2O乙醇溶液中. 将混合溶液转移至高压反应釜中, 在130℃下反应12 h, 将反应产物经二次去离子水、乙醇等洗涤后, 在130 摄氏度下干燥,即可获得纯ZnO纳米棒. 在 ZnCl2 溶液 mol/L) 中加入一定量的 SDS, 搅拌下于 65 ℃将 Na2CO3 溶 液滴加到该溶液中 (120 滴/min, n(Na 2CO 3 )/n(ZnCl2) = 2),恒温反应 h. 将反 应液倒入聚四氟乙烯罐中, 在150~160 ℃进行水热反应 12 h, 自然冷却后离心分离, 用去离子水洗涤到无水Cl?离子, 再用无水乙醇洗涤 2~3 次, 50 ℃真空干燥 2 h, 300 ℃焙烧 3 h, 即制得 ZnO 纳米管. 将0. 1 L0. 1 mo l/ L二水合醋酸锌的乙醇溶液置于带冷凝管和干燥管的0. 5 L 圆底烧瓶中, 在80 ℃搅拌3 h, 不断收集冷凝物, 最后可获得0. 04 L 中间物和0. 06 L 冷凝物. 将中间物迅速用冷的绝对乙醇稀释至0. 1 L, 冷至室温, 得0. 1 mol/ L 中间产物. 氨水沉淀法制备纳米氧化锌 在水——乙醇介质中用氨水沉淀法制备出了纳米Zn（OH） 2 和ZnO材料，讨论了介质组成对沉淀产物ZnO微粒的粒径范围及形貌的影响，并研究出由Zn(OH)2分解为纳米ZnO的最佳干燥脱水条件为200℃、2h。表明本方法不需高温处理就可得到颗粒均匀且分布窄的ZnO纳米材料，粒径可达17～6nm。 一、试剂与仪器 主要原料为氯化锌、无水乙醇、氨水等，均为分析纯试剂。 仪器为微型滴定管、磁力搅拌器、恒温干燥烘箱。 二、试验方法 以水——乙醇为溶剂，其中醇的体积含量分别为0%（去离子水）、20%、60%、100%。将氯化锌、氨水配制成不同浓度的溶液（不同浓度是多少）。取一定体积（一定体积是多少）的氯化锌乙醇溶液于烧杯中，加以适当速度搅拌，不同浓度的氨水从微型滴管中缓慢滴入氯化锌乙醇溶液中，使之进行反应。控制氨水用量，调节pH值为左右，确定滴定终点。反应得到的白色沉淀物，经抽滤洗涤后自然风干 即为Zn（OH） 2纳米粉，Zn（OH） 2 经干燥（200℃、2h）脱水后，为ZnO纳米粉
纳米氧化锆的制备及其干燥技术_温立哲
收稿日期:2001-05-17 基金项目:广东省自然科学基金(000028);广东省教育厅自然科学研究项目资助(2000024) 作者简介:温立哲(1975-),男,2000级硕士研究生,主要研究方向为纳米氧化锆的制备. 纳米氧化锆的制备及其干燥技术 温立哲1,余忠民2,黄慧民1,周立清1,邓淑华 1 (1 广东工业大学轻工化工学院,广东广州510090 2 广东省质量监督局,广东广州510240) 摘要:纳米氧化锆是一种新型的高科技材料,由于其具有很多特殊的性质,因而有着广泛而重要的用 途 本文根据国内外研究制备纳米氧化锆的最新进展和其发展趋势,综述了纳米氧化锆的各种制备 的方法和干燥技术,并提出目前制备中存在的问题 关键词:纳米材料;氧化锆;干燥 中图分类号:TQ134.12 文献标识码:A 文章编号:1007-7162(2002)01-0063-07引 言 纳米级材料是指晶粒尺寸在0 1nm 到100nm 之间处于原子簇和宏观物体交接区域的超细微粒,由于纳米结构单元的尺度与物质中许多特性长度,如电子的德布洛意波长、超导相干长度、隧穿热垒厚度、铁磁性临界尺寸等相当,从而导致了纳米材料具有了不同于微观的原子、分子,也不同于宏观物体的物理化学特性 二氧化锆是一种具有高熔点(2700 )和高沸点、导热系数小、热膨脉系数大、耐高温、耐磨性好、抗蚀性能优良的金属氧化物材料 纳米级二氧化锆粉体材料因具有某些独特性能,如常温下为绝缘体,高温下则具有导电性、敏感特性、增韧性等 目前已用于制造结构陶瓷(如反应堆包套、航空发动机的排杠、汽缸内衬等)、功能陶瓷(如气体、温度、湿度、声传感器等)、压电陶瓷、电子陶瓷(如电容器、震荡器、蜂鸣器、调节器、电热组件等)、生物陶瓷、高温燃料电池、高温光学组件、磁流体发电机电极等高科技产品 有研究表明:100nm 的ZrO 2在拉伸疲劳试验中晶粒出现了300%的超塑性,由于晶粒粒径的减小,材料性能有了数量级的提高,烧结温度大大下降 作为添加剂它能使脆性材料增韧,韧性材料强度更强,使陶瓷材料的脆性问题可望得到解决 由于ZrO 2的化学稳定性好,表面同时具有酸性和碱性,同时拥有氧化性和还原性,又是 型半导体,易产生氧空穴,用作催化剂载体可与活性组份产生较强的相互作用 另外由于超细粒子具有高的比表面积和丰富的表面缺陷,所以超细Zr O 2在催化领域的应用前景广阔 因此研究纳米氧化锆的制备应用技术意义重大,已成为目前科技工作者关注和研究的热点[1],这也是我国九五规划重点发项目之一,以下就其制备和干燥技术进行介绍 1 纳米ZrO 2制备方法 纳米微粒的制备方法一般可分为物理方法和化学方法,化学法又可分为气相化学法和液相第19卷第1期 2002年3月广东工业大学学报Journal o f Guangdong University of Technology Vol 19No 1 March 2002
活性纳米氧化铜的制备_李树新
第27卷第4期河北工业科技 Vo l.27,N o.42010年7月 H ebei Journal o f Indust rial Science and T echnolo gy July 2010 文章编号:1008-1534(2010)04-0245-03 活性纳米氧化铜的制备 李树新1,崔云丽2 (1.唐山轻工业研究所,河北唐山 063000;2.河北科技大学化学与制药工程学院,河北石家庄 050018) 摘 要:以硫酸铜为原料,通过在反应中引入合适的助剂,采用沉淀转化法制备出活性纳米氧化铜产品。研究了助剂加入量、加碱时间、反应物的质量浓度、反应温度等因素对产品质量的影响,通过实验确定了最佳反应条件。经过产品性能检测,产品粒径达到了60nm ,满足了境外某公司对产品性能的要求。 关键词:硫酸铜;活性纳米氧化铜;制备中图分类号:TQ132 文献标志码:A Preparation of activated nanometer -sized cupric ox ide LI Shu -x in 1,CU I Yun -li 2 (1.T ang shan Research Inst itute of L ig ht Industr y,T angshan Hebei 063000,China;2.College o f Chemical and Pharmaceut ical Engineering ,H ebei U niver sity o f Science and T echno lo gy ,Shijiazhuang H ebei 050018,China) Abstract:T he activ ated nano meter -sized cupric ox ide was prepared by precipit ation tr ansfo rmatio n metho d.During this reac -tio n,cupric sulfate was the mater ial and the quantitative assistant s w ere dr opped.T he effects of reaction temperature,reaction time,assistants and mater ial concentr atio n on the propert y of the product w ere st udied in detail.T he optimum pr epar ing cond-i tio ns w ere deter mined.T he pr operty of the product was analy zed and char acterized,and the par ticle diameter is abo ut 60nm,w hich meets the demand o f so me for eign company. Key words:cupr ic sulfate;activ ated nanometer -sized cupric ox ide;pr epar ation 收稿日期:2010-03-28责任编辑:张士莹 作者简介:李树新(1966-),男,河北丰南人,工程师,主要从事橡胶塑料产品开发与检测方面的研究。 氧化铜(cupric oxide)是一种重要的无机化工产品,属于用途广泛的无机原料之一,活性纳米氧化 铜的研究和生产又为氧化铜的应用开辟了一片新的天地。纳米氧化铜是由数目较少的原子或分子组成,其原子或分子在热力学上处于亚稳态,使得超微粒在保持原物质的化学性质的同时,在磁性、光吸收、热阻、化学活性、催化性能和熔点等各方面表现出奇异的性能。纳米氧化铜复合材料在化学反应中可用作促进复合固体推进剂中高氯酸铵分解的一种催化剂,具有良好的催化性能。此外,氧化铜粉末或 它与其他化合物的混合物是用于制备超电导材料的物质中较好的物质之一[1-2]。随着电镀技术的发展,活性纳米氧化铜在电镀行业上又会有一个更加广阔的市场。 笔者开发的活性纳米氧化铜产品主要用于化学镀铜。化学镀铜是十分重要的镀种,随着电子工业的发展,特别是电子计算机、电子通讯设备以及家用电器的高速发展,使得双面和多层印刷电路板和其他非金属材料(如塑料、陶瓷等)的化学镀铜的需求量很大。化学镀铜的阴极反应为Cu 2++2e y Cu,阳极 反应为2H CHO+4OH -y 2HCOO - +H 2+2H 2O+2e 。在镀铜过程中,随着电镀过程的不断进行,镀液中的铜含量及碱度会逐步降低,必须经常按分析结果或凭经验补充铜盐及NaOH [3] ,由此会影响产
