【学习课件】第2章建筑设备安装识图与施工(给排水识图)
合集下载
建筑设备安装识图与施工(给排水范例图纸)课件
安装排水设备
根据图纸要求，安装排水设备，如排水管道 、污水泵等。
调试与验收
完成安装后，进行调试和验收，确保设备正 常运行、符合设计要求。
施工后的检查与调试
检查
检查管道连接是否牢固，有无漏 水现象，设备运行是否正常等。
调试
对设备进行调试，调整设备参数 ，确保设备运行效率最佳。
验收
组织相关人员进行验收，确保给 排水设备安装符合设计要求和质
图纸三：给排水详图
总结词
该图纸为给排水详图，主要展示了给排水管道的详细构造和施工方法。
详细描述
该图纸为给排水详图，详细表达了给排水管道的构造和施工方法。图纸中标注了各部分的具体构造信 息，包括管材、连接方式、支架制作等，同时还提供了相关附件的详细安装步骤和方法。该图纸对于 施工人员了解给排水管道的具体构造和施工方法具有重要作用，有助于保证施工质量。
03
给排水范例图纸解读
图纸一：给排水施工图
要点一
总结词
该图纸为给排水施工图，主要展示了给排水管道的平 面布置和安装位置，以及各类附件的安装高度等信息 。
要点二
详细描述
该图纸为给排水施工图，主要表达了建筑内部的给排 水管道系统，包括引入管、水平干管、立管、支管及 附件等。图纸中标注了各部分的位置、规格、标高、 坡度等详细信息，同时提供了相关附件的安装信息， 如水表、阀门、管件等。该图纸对于施工人员了解整 个给排水系统的布置和安装方式具有重要作用。
工程实例二：商业大厦给排水设备安装
总结词
商业大厦给排水设备安装工程是一个相对复杂的项目 ，除了要满足日常的给排水需求外，还需考虑商业用 途和安全问题。
详细描述
在商业大厦给排水设备安装中，除了基本的给水、排 水管道的铺设外，还需考虑商业区域的特殊需求，如 餐饮、洗浴等。因此，在材料的选择上会更加严格， 如不锈钢、铜等耐腐蚀、易清洁的材料。同时，还需 安装相应的消防设备，如消防栓、喷淋系统等，确保 商业大厦的安全。此外，由于商业大厦的面积较大， 还需进行合理的管道布局和支架安装，以减少噪音和 震动。
第章建筑设备安装识图与施工给排水范例图纸ppt课件
本章图纸的识图和施工内容在第2、3章中详细编写。在第2、3章中未描画到 的内容，可在本章中举一反三、触类旁通进展印证。
本章图纸包括：设计阐明和资料表等文字描画部分(水施—01~水施—02)、 各层平面图(水施—03~水施—12)、各系统的系统图(水施—13~水施—17)。
本章图纸的平面图，是综合表达各系统管道、设备轴测图的原理绘 制的。
本章图纸为一个整体，是给排水设计人员表达设计思想的具有相关效能的文 件。也是建立任务当中所必需接触的文件。
第1章 给排水专业范例
第1章 给排水专业范例
内容提要
本章是本教材特制的某高层综合楼设计当中的给排水专业范例图纸，描画了 建筑设备中给排水专业施工图的有关内容，包括：常用给水、排水、消火栓、自 动喷淋系统的各部分内容。 本教材选定的某高层综合楼中包括了大厅、办公室、规范客房等常见建筑空间类 型。
本章图纸设计了此楼给排水专业的内容，包括：给水、排水、卫生热水、消 火栓、自动喷淋等常用系统。
本章图纸包括：设计阐明和资料表等文字描画部分(水施—01~水施—02)、 各层平面图(水施—03~水施—12)、各系统的系统图(水施—13~水施—17)。
本章图纸的平面图，是综合表达各系统管道、设备轴测图的原理绘 制的。
本章图纸为一个整体，是给排水设计人员表达设计思想的具有相关效能的文 件。也是建立任务当中所必需接触的文件。
第1章 给排水专业范例
第1章 给排水专业范例
内容提要
本章是本教材特制的某高层综合楼设计当中的给排水专业范例图纸，描画了 建筑设备中给排水专业施工图的有关内容，包括：常用给水、排水、消火栓、自 动喷淋系统的各部分内容。 本教材选定的某高层综合楼中包括了大厅、办公室、规范客房等常见建筑空间类 型。
本章图纸设计了此楼给排水专业的内容，包括：给水、排水、卫生热水、消 火栓、自动喷淋等常用系统。
建筑设备安装识图与施工(给排水施工)课件
建筑设备安装识图与施工(给排水施 工)课件
目录
• 建筑设备安装识图基础 • 给排水系统施工流程 • 建筑给排水施工规范与标准 • 实际案例分析 • 常见问题与解决方案
01
建筑设备安装识图基础
建筑设备的基本构成与功能
建筑设备概述
介绍建筑设备的基本概 念、分类和功能，包括 给排水、暖通空调、电
气等系统。
给排水系统
详细介绍给排水系统的 构成和功能，包括水源 、水泵、管道、水箱等
组成部分。
暖通空调系统
介绍暖通空调系统的基 本构成和功能，包括冷 热源、输配系统和末端
设备等。
电气系统
介绍建筑电气系统的构 成和功能，包括电源、
照明、控制等部分。
建筑设备安装识图的要点与技巧
建筑设备安装图纸的分类与特点
建筑设备安装图纸的识图要点
管道防腐处理不当
由于防腐材料质量差或施工方法不当，导致管道防腐效果不佳。预防措施：选择质量合格的防腐材料 ，严格按照施工规范进行防腐处理，定期检查和维护。
谢谢观看
注重管道的防腐、防震等措施，确保 供水、排水的稳定性。
案例总结
通过该案例，掌握公共设施给排水系 统设计和施工的特殊要求。
05
常见问题与解决方案
给排水管道安装中的常见问题及处理方法
管道连接不严密
可能由于管件质量差或安装时操作不当，导致管道连接处出 现渗漏。处理方法：更换质量合格的管件，确保安装时操作 规范，连接处涂抹密封胶等。
管道支撑不牢固
在安装过程中，可能由于支架设置不合理或固定不牢固，导 致管道出现变形或脱落。处理方法：合理设置支架，确保支 架的强度和稳定性，定期检查和紧固。
给排水系统运行中的常见问题及解决措施
目录
• 建筑设备安装识图基础 • 给排水系统施工流程 • 建筑给排水施工规范与标准 • 实际案例分析 • 常见问题与解决方案
01
建筑设备安装识图基础
建筑设备的基本构成与功能
建筑设备概述
介绍建筑设备的基本概 念、分类和功能，包括 给排水、暖通空调、电
气等系统。
给排水系统
详细介绍给排水系统的 构成和功能，包括水源 、水泵、管道、水箱等
组成部分。
暖通空调系统
介绍暖通空调系统的基 本构成和功能，包括冷 热源、输配系统和末端
设备等。
电气系统
介绍建筑电气系统的构 成和功能，包括电源、
照明、控制等部分。
建筑设备安装识图的要点与技巧
建筑设备安装图纸的分类与特点
建筑设备安装图纸的识图要点
管道防腐处理不当
由于防腐材料质量差或施工方法不当，导致管道防腐效果不佳。预防措施：选择质量合格的防腐材料 ，严格按照施工规范进行防腐处理，定期检查和维护。
谢谢观看
注重管道的防腐、防震等措施，确保 供水、排水的稳定性。
案例总结
通过该案例，掌握公共设施给排水系 统设计和施工的特殊要求。
05
常见问题与解决方案
给排水管道安装中的常见问题及处理方法
管道连接不严密
可能由于管件质量差或安装时操作不当，导致管道连接处出 现渗漏。处理方法：更换质量合格的管件，确保安装时操作 规范，连接处涂抹密封胶等。
管道支撑不牢固
在安装过程中，可能由于支架设置不合理或固定不牢固，导 致管道出现变形或脱落。处理方法：合理设置支架，确保支 架的强度和稳定性，定期检查和紧固。
给排水系统运行中的常见问题及解决措施
建筑设备安装识图与施工(给排水识图) 02
v (3) 室外水管(管径DN150)在建筑 物9轴墙穿入室内。在图2.9中我们 可以看见有明确的标注：“-1.500m 处预埋A型DN150柔性套管”；
图2.3 生活给水系统在负一层平面图的内容
建筑设备安装识图与施工 第2章 给排水专业识图
2.3 生活给水系统施工图识图
知识拓展：为何水池池壁不得凿洞？

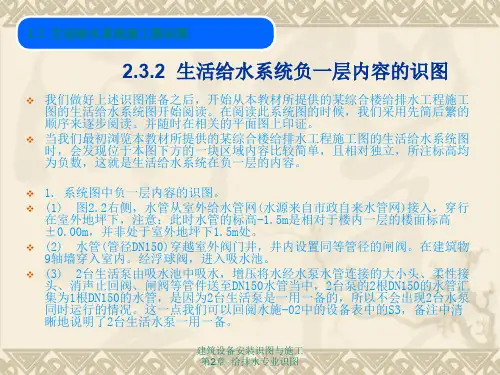

v 1. 系统图中负一层内容的识图。 v (1) 图2.2右侧，水管从室外给水管网(水源来自市政自来水管网)接入，穿行
在室外地坪下，注意：此时水管的标高-1.5m是相对于楼内一层的楼面标高 ±0.00m，并非处于室外地坪下1.5m处。 v (2) 水管(管径DN150)穿越室外阀门井，井内设置同等管径的闸阀。在建筑物 9轴墙穿入室内。经浮球阀，进入吸水池。 v (3) 2台生活泵由吸水池中吸水，增压将水经水泵水管连接的大小头、柔性接 头、消声止回阀、闸阀等管件送至DN150水管当中，2台泵的2根DN150的水管汇 集为1根DN150的水管，是因为2台生活泵是一用一备的，所以不会出现2台水泵 同时运行的情况。这一点我们可以回阅水施-02中的设备表中的S3，备注中清 晰地说明了2台生活水泵一用一备。
v (4) 在1-3层层平面图(水施-04~水施-06)中都在9轴和B轴交点处能找到JL-12立管。
图2.5 生活给水系统图右侧圆圈内容图
2.6 生活给水系统图左侧圆圈内容
建筑设备安装识图与施工 第2章 给排水专业识图
2.3 生活给水系统施工图识图
2. 左侧圆圈在系统图中内容的识图 (1) 图2.6所示的系统图内容，就是在生活给水系统的设计说明中所叙述的：“ -1F~2F为低区，由市政给水管网供水”。 (2) 对于这部分内容，我们采用前述识读图2.3时所用的方法，就能很快读懂 这部分内容；不过，这部分内容在管道的走向和设置上，比图2.3的内容复杂一些， DN50横管在-1.500m的高度从阀门井穿越E轴墙进入地下室后，先后分为三根立 管：JL-2、JL-3、JL-13。 (3) JL-2立管上行相继穿越一楼、二楼地面，每层分别接一支支管。 (4) JL-3立管上行相继穿越一楼、二楼地面，每层分别接一支支管；在 8.400m楼板下(二层顶部)、8.000m的高度横行至1/3轴墙下垂再接了一系列的配水 点。 (5) JL-13立管上行穿越一楼地面，左右分支分别接了一系列的配水点。 同样，我们下一步还是要在平面图上来印证我们对系统图这部分认识，并且还 将在平面图的识读当中获取更多的信息和要求。
图2.3 生活给水系统在负一层平面图的内容
建筑设备安装识图与施工 第2章 给排水专业识图
2.3 生活给水系统施工图识图
知识拓展：为何水池池壁不得凿洞？
v 1. 系统图中负一层内容的识图。 v (1) 图2.2右侧，水管从室外给水管网(水源来自市政自来水管网)接入，穿行
在室外地坪下，注意：此时水管的标高-1.5m是相对于楼内一层的楼面标高 ±0.00m，并非处于室外地坪下1.5m处。 v (2) 水管(管径DN150)穿越室外阀门井，井内设置同等管径的闸阀。在建筑物 9轴墙穿入室内。经浮球阀，进入吸水池。 v (3) 2台生活泵由吸水池中吸水，增压将水经水泵水管连接的大小头、柔性接 头、消声止回阀、闸阀等管件送至DN150水管当中，2台泵的2根DN150的水管汇 集为1根DN150的水管，是因为2台生活泵是一用一备的，所以不会出现2台水泵 同时运行的情况。这一点我们可以回阅水施-02中的设备表中的S3，备注中清 晰地说明了2台生活水泵一用一备。
v (4) 在1-3层层平面图(水施-04~水施-06)中都在9轴和B轴交点处能找到JL-12立管。
图2.5 生活给水系统图右侧圆圈内容图
2.6 生活给水系统图左侧圆圈内容
建筑设备安装识图与施工 第2章 给排水专业识图
2.3 生活给水系统施工图识图
2. 左侧圆圈在系统图中内容的识图 (1) 图2.6所示的系统图内容，就是在生活给水系统的设计说明中所叙述的：“ -1F~2F为低区，由市政给水管网供水”。 (2) 对于这部分内容，我们采用前述识读图2.3时所用的方法，就能很快读懂 这部分内容；不过，这部分内容在管道的走向和设置上，比图2.3的内容复杂一些， DN50横管在-1.500m的高度从阀门井穿越E轴墙进入地下室后，先后分为三根立 管：JL-2、JL-3、JL-13。 (3) JL-2立管上行相继穿越一楼、二楼地面，每层分别接一支支管。 (4) JL-3立管上行相继穿越一楼、二楼地面，每层分别接一支支管；在 8.400m楼板下(二层顶部)、8.000m的高度横行至1/3轴墙下垂再接了一系列的配水 点。 (5) JL-13立管上行穿越一楼地面，左右分支分别接了一系列的配水点。 同样，我们下一步还是要在平面图上来印证我们对系统图这部分认识，并且还 将在平面图的识读当中获取更多的信息和要求。
