公共浴室建筑给排水课程设计

公共浴室给水排水课程设计

计算说明书

目录

原始资料： (3)

设计内容及相关计算说明 (3)

第一部分：热水系统设计与计算说明 (3)

一、资料分析说明与工程概述 (3)

二、热水系统相关形式的取定 (4)

三、热水系统的计算 (4)

四、热水管网的水力计算 (5)

五、热水管网的其它计算说明 (7)

第二部分：给水系统设计与计算说明 (7)

一、给水系统工程概述 (7)

二、给水管布置及水力计算 (8)

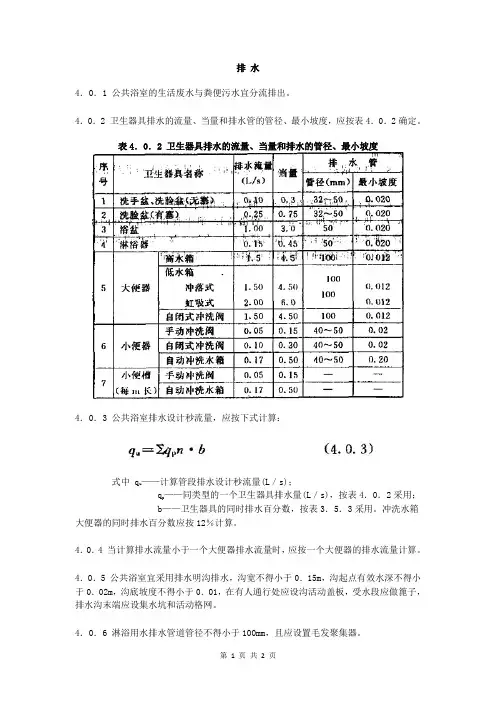

第三部分：排水系统设计与计算说明 (9)

一、排水系统工程概述 (9)

二、排水管布置及水力计算 (10)

第四部分：设计施工说明 (13)

第五部分：参考文献 (13)

原始资料：

1.青岛地区某单位公共浴室，每周二、四、六下午4：00 ~ 8：00开放。

2.浴室内淋浴器、洗面盆、浴盆，需热水供应。

3.离浴室西面50M处有锅炉房，能供应浴室使用的蒸汽管道架空送到浴室（离地面4M），4至浴室引入处见总平面图所示，蒸汽表压为0.7MPa。

4.浴室隔邻有一公共厕所，使用人数估计每天约200人。

5.室外原有给水管DN150，管中心地面下1.0m，冻土深度0.5m，最低水压能保证0.16MPa，冷水计算温度为4℃。

6.室外雨、污水管DN300，管底埋深分别为2.5m及2.0m。

7.其他设计资料见所提供图纸。

设计内容及相关计算说明

第一部分：热水系统设计与计算说明

一、资料分析说明与工程概述

1）.本工程淋浴器及浴盆给水为单管恒温供水，给水由屋顶热水箱提供，洗脸盆给水为双管供水，给水由屋顶冷、热水箱提供。2）. 洗浴给水系统热源由锅炉房提供。3）.淋浴器和浴盆设计用水温度40度，洗手盆设计用水温度35度。4）.详细说明如下：该浴室为某单位公共浴室，面对内部职工定时开放。浴室内用水器具有淋浴器、浴盆和洗脸盆。

查得卫生器具相关参数如下表：

二、热水系统相关形式的取定

（一）淋浴喷头布置 1）．考虑到该公共浴室每周开放三次，每次开放四小时，用热水较为集中。为增加负荷能力并减少等待洗浴间，采用通间布置。

2）．喷头布置简图：

见下页

（二）淋浴管道形式 1）．淋浴器和浴盆采用单管恒温供水，洗浴用水温度不可调节（均为40°C ）。管道布置简单，节省管材，且比双管供水节水20%-25%。用水由屋顶热水箱供应。因淋浴器个数较多，为保证水压稳定可靠，淋浴器供水管设置为环状。 2）．洗脸盆采用双管供水。温度可在35°C 左右调节，以满足不同人员洗脸、手、头要求。洗脸盆用水由屋顶冷、热水箱供应。

（三）加热方式和加热设备种类 1）．有锅炉房供应蒸汽，为保证出水水质，采用蒸汽间接加热。

2)．加热器选用容积式。容积式加热器水头损失较小，16m 市政供水能直接供水；可储存部分热水，热媒负荷均匀，出水温度较稳定，调温控制方便。

三、热水系统的计算

（一）热水量

取计算用的加热器出水温度为60°C ，混合水水温为40°C ，青岛地区冷水温度为4°C 。

由公式b n q K Q h r r 0∑=和表（一）计算，得下表：

其中%100-⨯-≈=

l

r l

h h r r t t t t Q Q K h b n q K Q h r r /14.14m L/h 14138.2387.5482.113268.630==++=∑=总热水量

（二）耗热量

J/h 3259455.7k 98324.02.14138)460(187.4)-(=⨯⨯-⨯==r r l r h Q t t C Q ρ

（三）蒸汽耗量

蒸汽表压为0.5Mpa ，绝对压力为0.5+0.1=0.6Mpa 。查表得γh =2090kJ/kg ；t s =158.1°C 。

蒸汽耗量1793.5kg/h 2090

3259455.7

15.1)

20.1.1.1(=⨯

=-=h

h

Q G γ

（四）热交换面积

容积式水加热器C 126.12

4

60-158.12-2-2t ︒=+==+=

∆++z c s z c mz mc j t t t t t t t 热交换面积215.6m 126.1

26007.03259455.71.1C F =⨯⨯⨯=K∆=

j z r jr t Q ε

其中：蒸汽压0.6Mpa>0.07Mpa ，用钢盘管，Ｋ取2600；ε取0.7；r C 取1.1。

（五）贮水器容积计算（经验法）

310.43m 10425.9L 187

.4)460(

3259455.775.0)(TQ ==⨯-⨯=-=

C t t V l r h

冷水从下部进入，热水从上部送出，计算容积附加20%后3

m 12.5120%)(110.43=+⨯=V （六）加热设备的选择

根据V=12.51m 3，F jr =15.6m 2，由《给排水标准图集》选出卧式双盘管10号加器。加热面积2

m 40.02F =，容积3

15m V =。

四、热水管网的水力计算

（一）淋浴室配水管布置

1）．配水支管配水管不变径。 2）．为满足安装要求，取：横干管与墙壁净距100mm ，与梁、柱净距50mm ；立管中心距柱表面50；DN50的立管与墙面净距35mm ，DN70立管与墙面净距50mm 。

3）.淋浴室配水管选用钢管，通过沟槽式卡箍连接。 4）．根据已选择的管道形式和淋浴器布置简图。
