单片机驱动继电器 (非常有用)
8050和8550 单片机低电平驱动12v继电器电路
8050和8550 单片机低电平驱动12v继电器电路摘要：1.8050 和8550 单片机的概述2.低电平驱动12V 继电器电路的原理3.8050 和8550 单片机在低电平驱动12V 继电器电路中的应用4.结论正文：一、8050 和8550 单片机的概述8050 和8550 是两种常见的单片机，它们分别属于MCS-51 和MCS-52 系列。
这两种单片机都具有丰富的外设资源和可编程I/O 口，适用于各种自动化控制和嵌入式系统应用。
二、低电平驱动12V 继电器电路的原理低电平驱动12V继电器电路是一种利用单片机的某个I/O口输出低电平信号，从而控制12V继电器开关的电路。
在这种电路中，单片机的I/O口需要连接到继电器的控制端，通常是继电器的常开触点。
当单片机的I/O口输出低电平时，继电器会被触发，其常开触点会闭合，从而控制外部电路的通断。
三、8050 和8550 单片机在低电平驱动12V 继电器电路中的应用在低电平驱动12V 继电器电路中，8050 和8550 单片机可以通过编程实现对继电器的控制。
具体来说，需要配置单片机的某个I/O 口为输出模式，并通过编写程序使该I/O 口输出低电平信号。
以下是一个简单的示例：1.使用8050 单片机假设我们使用8050 单片机控制一个12V 继电器，其控制端为继电器的常开触点。
我们需要将8050 单片机的P1.0 端口配置为输出模式，并通过编写程序使该端口输出低电平信号。
具体实现如下：```ORG 00H ; 设置程序起始地址为00HMOV A, #00H ; 将立即数00H 赋值给寄存器AMOV P1, A ; 将寄存器A 的内容赋值给P1 端口```上述程序将使8050 单片机的P1.0 端口输出低电平信号，从而控制12V 继电器的开关。
2.使用8550 单片机类似地，我们可以使用8550 单片机控制一个12V 继电器。
假设我们使用8550 单片机的P1.0 端口输出低电平信号，具体实现如下：```ORG 00H ; 设置程序起始地址为00HMOV A, #00H ; 将立即数00H 赋值给寄存器AMOV P1, A ; 将寄存器A 的内容赋值给P1 端口```上述程序将使8550 单片机的P1.0 端口输出低电平信号，从而控制12V 继电器的开关。
单片机驱动固态继电器电路
单片机驱动固态继电器电路英文回答：Introduction.A solid-state relay (SSR) is an electronic device that switches on or off when a small electrical signal is applied to its control input. SSRs are used to control high-power loads without the need for mechanical contacts, making them ideal for applications where reliability and long life are important.Driving an SSR with a Microcontroller.To drive an SSR with a microcontroller, you will need to use an appropriate driver circuit. The driver circuit will provide the necessary amplification and isolation to protect the microcontroller from the high voltage and current that the SSR requires.Circuit Diagram.The following circuit diagram shows a simple driver circuit for driving an SSR with a microcontroller:[Image of circuit diagram]Component List.R1: 1kΩ resistor.R2: 10kΩ resistor.Q1: NPN transistor (e.g., 2N2222)。

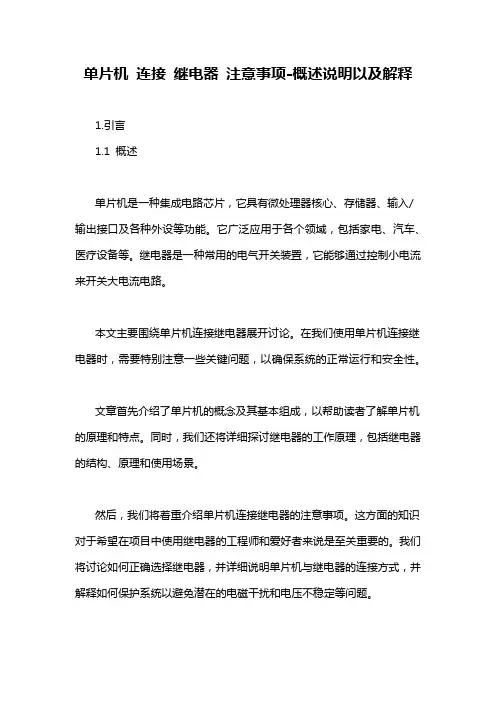

单片机 连接 继电器 注意事项-概述说明以及解释
单片机连接继电器注意事项-概述说明以及解释1.引言1.1 概述单片机是一种集成电路芯片，它具有微处理器核心、存储器、输入/输出接口及各种外设等功能。
它广泛应用于各个领域，包括家电、汽车、医疗设备等。
继电器是一种常用的电气开关装置，它能够通过控制小电流来开关大电流电路。
本文主要围绕单片机连接继电器展开讨论。
在我们使用单片机连接继电器时，需要特别注意一些关键问题，以确保系统的正常运行和安全性。
文章首先介绍了单片机的概念及其基本组成，以帮助读者了解单片机的原理和特点。
同时，我们还将详细探讨继电器的工作原理，包括继电器的结构、原理和使用场景。
然后，我们将着重介绍单片机连接继电器的注意事项。
这方面的知识对于希望在项目中使用继电器的工程师和爱好者来说是至关重要的。
我们将讨论如何正确选择继电器，并详细说明单片机与继电器的连接方式，并解释如何保护系统以避免潜在的电磁干扰和电压不稳定等问题。
最后，我们将对单片机连接继电器的注意事项进行总结，并展望在未来，随着技术的不断发展，单片机与继电器结合的应用前景。
希望通过本文的介绍，读者们能够更全面地了解单片机连接继电器的注意事项，为他们的项目开发提供参考和指导。
1.2文章结构文章结构是指文章的组织结构和内容安排，它起到了承上启下的作用，为读者提供了整个文章的脉络和逻辑关系。
在本文的结构组织中，主要包括引言、正文和结论三个部分。
引言部分主要是对文章的背景、目的和意义进行介绍和阐述，为读者引入主题，引起读者的兴趣，同时指明文章的方向和篇章结构。
正文部分是文章的核心部分，包括单片机介绍、继电器工作原理和单片机连接继电器的注意事项。
具体分为三个小节进行叙述：2.1 单片机介绍部分主要对单片机的基本概念进行介绍，包括其定义、特点、应用领域等，为后续的内容提供基础和背景知识。
2.2 继电器工作原理部分主要对继电器的基本工作原理进行阐述，包括继电器的结构、工作方式、连接方法等，为后续的内容提供理论支持和分析依据。
8050和8550 单片机低电平驱动12v继电器电路
8050和8550 单片机低电平驱动12v继电器电路【实用版】目录1.8050 和 8550 单片机的概述2.低电平触发的概念和应用3.驱动 12V 继电器的电路设计4.电路工作原理和性能分析5.应用实例及注意事项正文一、8050 和 8550 单片机的概述8050 和 8550 是两种常见的单片机型号，它们分别属于 MCS-51 和MCS-52 系列。
这两种单片机都具有较高的性能和较丰富的外设，被广泛应用于嵌入式系统、自动控制等领域。
二、低电平触发的概念和应用低电平触发是指在输入端施加低于某一特定电平的电压，从而引发触发器动作。
在单片机系统中，低电平触发通常用于外部中断请求输入、定时器/计数器中断请求输入等。
在本文中，我们将讨论如何使用低电平触发来驱动 12V 继电器。
三、驱动 12V 继电器的电路设计驱动 12V 继电器需要考虑单片机的输出能力。
一般来说，单片机的某个 I/O 端口可以驱动一个或多个 MOSFET 或继电器。
在本文中，我们以 8050 和 8550 单片机为例，介绍一种驱动 12V 继电器的电路设计。
电路设计如下：1.选择一个I/O端口作为输出端，例如P1端口。
2.在 P1 端口上连接一个上拉电阻，以保证在没有输出信号时，P1 端口处于高电平状态。
3.当需要输出低电平时，通过编程使 P1 端口输出低电平信号。
4.将 P1 端口与继电器的控制端相连。
继电器的线圈电压为 12V，因此需要确保 P1 端口能提供足够的驱动能力。
四、电路工作原理和性能分析当单片机输出低电平信号时，P1 端口的电压降低，继电器的控制端电压也降低，从而使继电器吸合。
当单片机输出高电平信号时，P1 端口的电压升高，继电器的控制端电压也升高，从而使继电器断开。
在实际应用中，需要根据具体的单片机型号和继电器型号，合理选择上拉电阻的阻值。
此外，为了提高系统的稳定性和可靠性，可以增加滤波电容等元件。
五、应用实例及注意事项在本文中，我们以 8050 和 8550 单片机为例，介绍了一种驱动 12V 继电器的电路设计。
单片机控制继电器的原理
单片机控制继电器的原理
单片机控制继电器的原理是通过单片机的IO口输出电平信号
来控制继电器的开关动作。
继电器是一种电磁开关，具有较大的电流和电压容量，可以实现对高功率设备的控制。
单片机通常通过GPIO（General Purpose Input Output）口来控
制继电器。
GPIO口可以通过配置寄存器来设置为输出模式。
在输出模式下，单片机可以将数字电平信号输出到GPIO口，
即可以控制高电平或低电平。
在控制继电器时，可以通过GPIO口输出高电平或低电平信号。
在某些型号的继电器中，高电平可以表示继电器的闭合状态，低电平表示继电器的断开状态；而在另一些型号的继电器中，情况恰好相反。
因此，在使用具体型号继电器时，需要根据其规格书来确定高低电平的含义。
当单片机的GPIO口输出电平与继电器的工作电平匹配时，继
电器将打开或关闭。
通过这种方式，单片机可以控制继电器的状态，从而控制与继电器相连的电路的通断。
需要注意的是，单片机的GPIO口一般只能提供较小的电流，
因此在连接继电器时，通常需要使用电流放大器或者继电器驱动电路来增加电流的驱动能力，以确保继电器可靠地工作。
此外，为了保护单片机的IO口，通常还会在继电器与单片机之
间加入保护电路，如继电器的阻抗匹配电路、电流限制电路等，以防止继电器产生的电压、电流冲击对单片机造成损坏。
单片机驱动继电器仿真实验(按键控制)
sbit ks=P2^5; //定义开始按键连接 P 口
main()
{
while(1)
{ if(ks==0) { lamp=0;
//如果开始按键按下 //点亮灯泡
} if(tz==0) { lamp=1;
//如果停止按键按下 //熄灭灯泡
}
}
}
在上述 4 个程序段中我们发现，在程序的开头都进行了位定义。这种编程方 法的一个优点是程序通用性强。读者可以直接把程序复制到自己的系统中，只修 改程序开头的定义行的几个地址即可。
。由于普通按键的原理决定，普通按键都具有抖动的特点，也就是说，当按键 的静触头和动触痛接触瞬间，会产生抖动现象，简单说就是瞬间接通，又瞬间断 开的现象。这种现象会对原理图 1 所示的程序造成影响，产生按键按下后，有时 有效，有时没有效的现象。因此在进行实物制作的时候，原理图 1 对应的程序需 要添加软件防抖或者增加硬件防抖电路。而对于原理图 2 所对应的程序，则不需 要考虑按键抖动。
图 1 所示原理图驱动程序
汇编语言代码如下：
LAMP BIT P2.0 //根据原理图定义灯泡 AJ BIT P2.7 //根据原理图定义按键
ORG 0H
JMP MAIN
ORG 30H
MAIN:
JB AJ,$ JNB AJ,$
//等待按键松开
CPL LAMP
JMP MAIN
END 注意：程序一定要与原理图对应，上述汇编语言程序的前两行，是根据原理图定
ORG 0H
MAIN
ORG 30H
MAIN:
JB KS,$
CLR LAMP
JB TZ,$
SETB LAMP
JMP MAIN
END C 语言代码如下：
单片机控制继电器和控制gpio放大电路
单片机控制继电器和控制gpio放大电路下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单片机在现代电子技术中扮演着至关重要的角色，其控制继电器和GPIO放大电路的应用更是广泛而深远。
详解一个电脑串口控制单片机驱动继电器的例子(全部源代码)
开源详解(看完如觉得不错，请顶一下哦！)声明：软件版权归作者完全所有。
未经作者授权，请勿在任何第三方杂志、报刊、网站转载或发表，本程序仅供学习研究用，您可以自由拷贝、散发本程序，但不能用于商业目的。
很多网上认识的朋友，提到这个话题，在此用此例给热爱单片机的朋友！---一个简单的串口控制继电器的例子（全部源代码）-- 马工2006-5-8 20：00下面的文章详细的说明了如何在PC端编制控制程序，并且通过串口输出数据来控制单片机硬件，单片机外围连接了若干继电器，达到控制继电器开关的作用。
要说的是，有很多的方法可以实现上述的功能，下面的方法只是其中的一种，并且出于便于大家学习阅读的目的，很多代码并没有进行优化，而是将其展开编写，在你理解后，你完全可以在此基础上修改、优化代码，使之更优化和精简，并符合你的其他要求。
如果你读完这篇文章，觉得给你带来了帮助，我非常高兴。
如果你无法理解，你应该再看一下其他更基础的书籍、文章。
我想应该分成二个部分来讲（单片机部分、PC程序部分），并且希望能写得较为详细，把基础的讲述清楚。
1、单片机部分电路图：此主题相关图片如下：单片机源代码（asm格式）:;--------------------------------------------------;--------------------------------------------------;设置串行口波特率9600;串行口设置MODE1，SM1=0，REN=1,SMOD=1;晶振11.0592,定时设置为0FDH;常用端口设置参数;FD 9600;FA 4800;F4 2400;E8 1200;--------------------------------------------------;*********************************************************** ORG 00HJMP STARTORG 23HJMP UARTORG 30HSTART: MOV SP,#70HMOV SCON,#50HMOV TMOD,#00100001B ;TIM1在模式2 TIM0在模式1MOV TH1,#0F4H ;设置定时时间SETB TR1 ;启动定时器1SETB ES ;允许串口中断SETB EA ;允许总中断MOV P0,#0 ;P0、P2输出低电平MOV P2,#0JMP $ ;等待状态;*****************************************;串行口中断;*****************************************UART: PUSH ACCPUSH PSWCLR ES ;关闭串行口中断MOV TH0,#HIGH(65536-65536)MOV TL0,#LOW(65536-65536)SETB TR0 ;开定时器0MOV 30H,#00 ;同步位MOV 31H,#00 ;数据1MOV 32H,#00 ;数据2MOV 33H,#00 ;结束位MOV R0,#30HREC:jbc tf0,FS ;接收时间是否超时？是则执行FSJNB RI,REC ;接收数据CLR RIMOV A,SBUFMOV @R0,AINC R0JMP RECFS: CLR TR0 ;关定时器0;********************************CALL FUN ;解码并控制继电器SETB ES ;开串行口中断POP PSWPOP ACCRETI ;中断子程序返回;**************************************** ;解码并控制继电器;下面的程序可以更简洁，但为了方便，展开来编制;**************************************** FUN: MOV A,#0AH ;判断第1字节即同步位CJNE A,30H,ERRMOV A,#0DH ;判断第4字节即结束位CJNE A,33H,ERR;****************************************;第2字节即数据位1,代表继电器J1-8;第3字节即数据位2,代表继电器J9-16;**************************************** MOV A,31HMOV P0,AMOV A,32HMOV P2,ARET;**************************************; 数据错误处理;************************************** ERR:MOV 30H,#00 ;同步位MOV 31H,#00 ;数据1MOV 32H,#00 ;数据2MOV 33H,#00 ;结束位RETEND ;程序结束;--------------------------------------------------;--------------------------------------------------单片机源代码（asm格式）+电路图下载：点击浏览该文件电路图说明：这个电路非常典型，串行口（也称RS232）接口集成电路MAX232与单片机AT89S51引脚P3.0(RXD)\P3.1(TXD)连接，构成与主机的通讯接口电路。
单片机驱动继电器
手把手教你使用PIC单片机驱动继电器嵌入式 2009-02-10 14:56:14 阅读1069 评论1 字号：大中小订阅在现代自动控制设备中，都存在一个电子电路（弱电）与电气电路（强电）的互相连接问题，一方面要使电子电路的控制信号能够控制电气电路的执行元件（如电动机、电磁铁、电灯等），另一方面又要为电子线路的电气电路提供良好的电隔离，以保护电子电路和人身的安全。
继电器便能完成这一桥梁作用。
继电器的工作原理与分类继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
在大多数的情况下，继电器就是一个电磁铁，这个电磁铁的衔铁可以闭合或断开一个或数个接触点。
当电磁铁的绕组中有电流通过时，衔铁被电磁铁吸引，因而就改变了触点的状态。
继电器一般可以分为电磁式继电器、热敏干簧继电器、固态继电器等。
增强型PIC实验板上配置的继电器如图1所示。
图1电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
用单片机 控制继电器
用单片机控制继电器在现代电子控制系统中，单片机与继电器的结合应用十分广泛。
单片机作为控制核心，能够精确地控制继电器的开关动作，从而实现对各种电气设备的自动化控制。
单片机，也被称为微控制器，是一种集成在单个芯片上的微型计算机。
它具有体积小、功耗低、性能强等优点，能够完成复杂的计算和逻辑控制任务。
而继电器则是一种电气开关，通过电磁力来控制触点的闭合和断开，从而实现电路的通断控制。
要实现用单片机控制继电器，首先需要了解单片机的引脚功能和编程方法。
通常，单片机的引脚可以分为数字输入引脚、数字输出引脚、模拟输入引脚和模拟输出引脚等。
对于控制继电器，我们主要使用数字输出引脚。
在硬件连接方面，一般将单片机的数字输出引脚通过一个驱动电路与继电器的控制端相连。
这个驱动电路的作用是将单片机输出的低电平信号转换为能够驱动继电器工作的电流和电压。
常见的驱动电路有三极管驱动电路和继电器驱动芯片等。
以三极管驱动电路为例，其原理是利用三极管的开关特性来控制继电器。
当单片机的数字输出引脚输出高电平时，三极管导通，继电器线圈得电，触点闭合；当单片机输出低电平时，三极管截止，继电器线圈失电，触点断开。
在软件编程方面，需要根据所使用的单片机型号和开发环境来编写控制程序。
一般来说，程序的主要任务是设置单片机的引脚为输出模式，并在需要的时候输出高电平或低电平来控制继电器的开关。
例如，使用 C 语言在常见的 51 单片机上进行编程，首先需要包含相关的头文件，如｀reg51h`。
然后定义控制继电器的引脚，如｀sbit relay_pin ＝ P1^0;｀接下来，在主函数中进行初始化设置，将引脚设置为输出模式，如｀relay_pin ＝ 1;｀表示将引脚设置为高电平输出。
为了实现更复杂的控制逻辑，可以使用定时器、中断等功能。
比如，通过定时器设定一定的时间间隔，让继电器按照一定的频率开关；或者在接收到外部中断信号时，改变继电器的状态。
在实际应用中，用单片机控制继电器有着广泛的用途。
单片机控制继电器
单片机控制继电器，继电器控制家用电器，这个继电器什么要求吗？我的回答是：1. 具体的要看你这个家电的功率多少。
先确定一下继电器开关上的电流大小。
打个比方吧。
你如果要控制100W的家用电器，那个这个家电的工作电流是100W/220V=0.45A。
所以只要是开关上能承受220V强电，电流大于0.45A的继电器就行了，但是帐绝对不能这么算。
因为很多家用电器启动时的瞬间电流非常大。
所以你要留有余量，如果有可能看看这个系统上的保险丝是多大的。
如果保险丝是1A的话，（否则瞬间大电流要烧掉保险丝的）那么你选开关上能承受220V/1A以上的继电器就行了。
一般5A的继电器应该可以用了。
2. 再说线圈上的电压大小，一般单片机输出的高电平是5V，电流单个I/O口能达到25mA已经算比较大的了。
线圈电压是5vDC.开关上要承受220v强电的继电器比较少。
所以一般只能选线圈上12v或者24v的继电器，比如说选线圈电压12v吧，你就需要一个12v 的电源。
当然也可以用220v市电降压然后整流滤波变成12v直流电，供继电器使用。
注意：一定要隔离市电。
比如说用隔离变压器降压或者降压整流以后用光耦隔离。
（否则可能烧坏继电器或者单片机的）。
那单片机用的5v电源怎么办呢？很简单的12v直流用7805（线性稳压源）稳压，出来以后就是5V直流了。
注意：一般继电器线圈的工作电流大约是100mA 以上，所以单片机不能直接驱动继电器的。
3. 再说驱动部分，刚才说了不能直接驱动，现在的办法只能是用驱动电路了。
推荐使用两种方法驱动：（1）利用三极管（9013就行了）放大电流驱动。
注意继电器线圈加一个继流二极管保护线圈。
（必须要加）（2）利用IC驱动（比如UNL2003),这个要去看看IC的数据手册了。
UNL2003不必外加二极管保护，因为它里面已经集成有二级管了，其他的IC要看一下数据手册。
如果没有保护二极管，定要在线圈旁边并联一个继流二极管保护，线圈。
51单片机驱动继电器的工作原理
51单片机驱动继电器的工作原理一、简介51单片机是很多电子爱好者喜欢使用的MCU，相信大家都知道，51单片机有很多应用，其中之一就是驱动继电器。
那么，本文就为大家详细地解析一下51单片机驱动继电器的工作原理。
二、继电器的工作原理继电器是一种电控开关，一般由一个线圈和若干只触点组成，具有分断、转换电路等多种功能。
在电路中，它常常用来实现电流小、电压小的信号控制较大电流、较高电压的装置，来实现信号的控制。
继电器的工作原理可以简述如下：当电源加电，流入线圈，产生一定磁场；当线圈接通时，继电器的触点将闭合；反之，线圈断开时，继电器的触点将断开。
三、51单片机驱动继电器的工作原理51单片机驱动继电器的工作原理也很简单，即51单片机的输出引脚控制继电器的开、关状态，从而实现对电路的控制。
1、接线首先，我们需要将51单片机的输出引脚（一般为P0口或P2口）通过一个二极管（保护单片机）串联在继电器的线圈上，而继电器另一端的触点，则可以接入需要控制的电路。
2、程序其次，我们需要在程序中对51单片机的引脚进行控制。
例如，程序中将输出几个高电平或低电平就能实现对继电器状态的控制。
以上就是51单片机驱动继电器的基本工作原理，当然，在实际中的具体驱动实现还需要考虑到多种因素，例如控制逻辑、程序设计、驱动电路等等。
但是，只要我们掌握了51单片机驱动继电器的基本原理，就可以轻松地掌握这个应用技巧。
四、总结本文介绍了51单片机驱动继电器的工作原理，从继电器的基本结构讲起，依次详细阐述了其原理及应用。
51单片机驱动继电器作为嵌入式系统的一种常见应用，它的原理及实现方法对于电子爱好者来说都是非常有参考价值的。
单片机驱动继电器原理
单片机驱动继电器原理单片机驱动继电器的原理是利用单片机的输出引脚来控制继电器的动作，实现继电器的开关功能。
继电器是一种被动电子元件，它可以通过控制小电流来切换大电流，从而进行电路的开关控制。
单片机通过输出引脚输出高电平或低电平信号，将信号传递给继电器的输入端。
当单片机输出高电平时，继电器的输入端收到高电平信号，继电器的控制电路闭合，形成通路；当单片机输出低电平时，继电器的输入端收到低电平信号，继电器的控制电路断开，形成断路。
通过不同的控制信号，单片机可以控制继电器的开关状态。
具体来说，单片机驱动继电器一般需要以下几个步骤：1.确定继电器的工作电压：首先需要确定继电器的控制电压，例如5V或12V等。
这可以通过查找继电器的技术规格书或者继电器的标志信息来确定。
2.连接继电器的控制端和单片机的输出引脚：将继电器的控制端与单片机的输出引脚相连。
通常情况下，单片机的输出引脚需要通过电阻器限流，以保证控制电流在安全范围内。
3.编写单片机的程序控制继电器：通过单片机的软件编写，设置相应的输出引脚为高电平或低电平，以控制继电器的开关状态。
可以使用单片机的IO口配置功能来设置输出引脚的电平状态。
4.测试和调试：将单片机和继电器连接起来后，通过设定不同的输出信号，观察继电器的动作情况。
如果继电器没有动作或者动作不正常，需要检查接线是否正确，程序是否有误，并进行相应的调试。
在实际应用中，单片机驱动继电器可以广泛应用于各种场景。
例如，通过单片机控制继电器的开关状态，可以实现对电器设备的自动化控制，如定时开关、温度控制等。
此外，单片机驱动继电器也常用于大功率电路的开关控制，如电机控制、照明控制等。
需要注意的是，单片机驱动继电器时需要注意继电器的额定电流和电压范围，并合理设计电路连接，以确保单片机和继电器之间的电气兼容性和安全性。
同时，也需要合理设计程序逻辑，确保继电器的开关操作稳定可靠。
单片机中继电器的工作原理及作用
单片机中继电器的工作原理及作用1.引言随着科技的发展，单片机技术渗透到各个领域，中继电器也成为了单片机应用中常用的元器件之一、本篇文章将介绍单片机中继电器的工作原理及其作用。
2.中继电器的定义中继电器（Relay）是一种电控制装置，是当输入的量（电流、电压、功率、频率、温度、速度等参数）达到一定设定值时，通过电磁、电气或电子等方式来实现线路的自动切断、接通或自动转换等动作，从而实现电路的自动控制。
3.单片机中继电器的工作原理（1）单片机为继电器提供控制信号。
在单片机程序中，当满足一定条件时，单片机会通过I/O口输出一个高电平或低电平的信号来控制继电器的开合。
（2）继电器接收到控制信号后，通过内置的电磁机构来实现开关的动作。
当继电器接收到高电平时，电磁机构会将开关切换到闭合状态；当继电器接收到低电平时，电磁机构会将开关切换到断开状态。
（3）继电器切换状态后，通过其内部的触点来控制电路的通断。
当继电器处于闭合状态时，触点闭合，电流可以从通路1通过继电器流向通路2；当继电器处于断开状态时，触点断开，电流无法从通路1流向通路24.单片机中继电器的作用（1）功率放大作用：继电器能够承受较高的电流和电压，可以实现单片机不能直接驱动的大功率负载的操作，如电机、电磁阀等。
通过控制继电器，单片机可以间接驱动这些大功率负载，满足实际应用需求。
（2）信号隔离作用：单片机和外部电路之间可以存在信号电平不匹配、地线干扰等问题，使用中继电器可以实现信号的隔离，保证信号的可靠传输。
通过将单片机的控制信号与负载电路隔离，可以防止单片机受到负载电路中电压浪涌、电磁干扰等问题的影响，从而提高系统的可靠性。
（3）电路保护作用：继电器可以提供电路的保护功能。
在电路中，通过设置合适的保护电路，当电路中出现故障或异常时，继电器可以迅速切断电路，有效保护电气设备和元器件免受损坏。
（4）电路控制作用：继电器可以实现在电路中的开关控制功能。
通过对继电器的控制，可以实现电路的通断操作，如实现电灯的开关控制、温度的自动调节等。
单片机控制继电器光耦实际应用
有源光耦固态继电器有源光耦固态继电器是一种控制端不需加电信号的固态继电器产品介绍有源光耦固态继电器是一种控制端不需加电信号的固态继电器，它由无触点功率可控硅，电源平衡功耗驱动部件（驱动功率<50微瓦>）等组成。
本产品性能优良、结构精巧。
可广泛应用于石油、化工、矿井、消防、船舶、医疗、家电、电力及军事等易燃易爆、潮湿及需电气安全隔离等场所。
用于本质安全型防爆电气系统，耐潮耐腐蚀电气系统及电气安全隔离等电气系统中，作电气控制、负载控制及温度控制及安全隔离开关用，可达到简化系统结构，保障和提高系统安全的目标。
产品经国家级仪器仪表防爆安全监督检查站鉴定合格。
防爆合格证号GYBO1249。
主要技术参数BJ-40-1单相（220V）、BJ-40-2三相（380V）。
负载电流（A）20尺寸、单相——长、宽、高（95×52×39 ）三相——100×94×39防爆标志：Exm（ia）II CT4产品特点：1、输入端不需外加电信号直接采用电气隔离微功率耗驱动开关（驱动功率小于50微瓦）及其它开关元件可控硅输出大功率负载。
因此可简化电路系统设计使用简便。
2、输入端具有极低的工作电压和电流，因此安全性能好，可用于特殊场合。
3、具有极高的控制灵敏度及功率增益（>500db）。
4、由于有源光耦固态继电器采用可控硅，集成模块，无触电功率开关，因此寿命长、噪音低、工作可靠。
单片机通过光耦控制继电器，单片机与继电器分开供电，是否将地也分开？悬赏分：100 | 解决时间：2009-6-11 23:04 | 提问者：TINY_24 单片机通过光耦控制继电器，继电器单独供电去控制电磁阀。
是否将单片机电源的地线与继电器供电电源的地线要分开？电磁阀对单片机的电源有干扰，电磁阀工作是否有磁场干扰？主要是电源的干扰吗？？最佳答案如果是隔离的话，那么两者的地需要隔离，也即各自的地是独立的，如果共地了，那么就失去了光耦隔离的意义，也就是说，只地是相连的，那么不需要用光耦了，直接用三极管驱动继电器即可。
单片机制作控制继电器的电路
单片机制作控制继电器的电路单片机是一种集成电路芯片，通过编程控制来实现各种功能。
用单片机制作控制继电器的电路可以实现很多应用，例如电器的开关控制、温度控制、灯光控制等。
本文将详细介绍如何用单片机制作控制继电器的电路，并给出一个示例。
一、电路设计原理继电器是一种电控开关装置，其原理是利用小电流控制大电流。
一般来说，继电器由控制系统和被控制系统两部分组成。
控制系统通常由一个电磁线圈和一对可切换的接点组成。
当电磁线圈通电时，会产生电磁场，将接点从一个位置吸引到另一个位置，从而实现电器的开关控制。
二、电路设计步骤1.选择继电器首先要选择适合的继电器，通常需要考虑以下几个因素：(1)工作电压：继电器工作时所需的电压。
(2)控制电流：继电器需要多大的电流才能正常工作。
(3)输出电流：继电器可以承受的最大电流。
2.连接电路将单片机与继电器连接起来，通常可以采用以下电路连接方式：(1)将单片机的IO口连接到继电器控制端的驱动电路上，以控制继电器的通断。
(2)将继电器的输出端连接到需要控制的设备上，以实现电器的开关。
3.编写控制程序使用单片机相应的编程语言编写控制程序，实现控制继电器的功能。
程序主要包括以下几个部分：(1)初始化：对单片机进行初始化设置。
(2)控制继电器：通过IO口控制继电器的通断。
(3)延时：为了控制继电器的通断时间，需要使用延时函数。
4.调试测试将电路接通电源后，使用测试仪器进行测试，确保继电器的控制与预期一致。
如果有异常情况，需要检查电路连接是否正确，调整编写的控制程序。
三、示例电路设计下面以一个简单的示例电路为例进行说明。
1.继电器选择：选择一个适合的继电器，假设继电器的工作电压为5V，控制电流为10mA，输出电流为5A。
2.连接电路：(1)将单片机的IO口A0连接到继电器控制端的驱动电路上。
(2)将继电器的输出端连接到需要控制的设备上。
3.编写控制程序：C语言程序如下：```#include <reg52.h>#define RELAY_CTRL P0void maiRELAY_CTRL=0;while (1)RELAY_CTRL=1;RELAY_CTRL=0;}```以上程序中，首先定义了一个宏定义RELAY_CTRL，用于指定IO口A0的地址为P0。
单片机控制继电器驱动原理实例详解
单片机控制继电器驱动原理实例详解继电器驱动电路由3部分组成：单片机控制电路、继电器控制电路和继电器负载电路。
首先介绍单片机控制电路。
单片机通常有多个GPIO口，其中一个GPIO口可以配置为输出模式，通过该GPIO口的控制信号控制继电器的开关。
在单片机控制电路中，需要使用电平转换电路将单片机的控制信号转换为继电器驱动电路可接受的电平。
通常使用晶体管来实现电平转换，例如通过NPN型晶体管的基极接单片机的GPIO口，发射极接电源正极，而集电极接继电器控制电路。
接下来介绍继电器控制电路。
继电器控制电路是通过驱动电路来控制继电器的线圈电流，从而实现开关的操作。
一般使用光耦隔离器将单片机控制电路和继电器控制电路隔离，以提高系统的稳定性和可靠性。
光耦隔离器的输入端连接单片机的控制信号，输出端连接到继电器控制电路。
当单片机的控制信号发生变化时，光耦隔离器的阻止电流就会发生变化，从而改变继电器的线圈电流，实现继电器的开关操作。
此外，还需要使用电阻、二极管等元件来保护光耦隔离器和继电器控制电路。
最后介绍继电器负载电路。
继电器负载电路是通过继电器的常开（NO）和常闭（NC）触点来控制外部负载的通断。
当继电器吸合时，常开触点闭合，通断负载电路；当继电器断开时，常闭触点闭合，通断负载电路。
通常将外部负载电源的正极接继电器的公共端口（COM），负极接继电器的常开或常闭触点之一综上所述，单片机控制继电器驱动的原理可以概括为：通过单片机的控制信号，经过电平转换和光耦隔离器的电路转换，控制继电器的线圈电流，从而实现继电器的开关操作，最终控制外部负载的通断。
例如，我们可以通过单片机控制继电器驱动电路来实现远程控制家庭电器。
将继电器的负载电路与家庭电器相连，通过单片机控制继电器的开关状态来控制家庭电器的通断。
我们可以使用无线通信模块，将单片机控制信号通过无线信号发送给控制终端，从而实现远程控制家庭电器的功能。
总结起来，单片机控制继电器驱动的原理是通过电平转换和光耦隔离器的电路转换，实现对继电器的控制，从而实现对外部负载的通断控制。
单片机控制继电器驱动原理实例详解
单片机控制继电器驱动原理实例详解一、继电器驱动这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图。
单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让电气工程师(指的是那些没有学习过相应的电子技术的)感到迷惑不解的是: 一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西?二、怎么样理解这个电路图?要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题:首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢?简单的来说三极管有两个作用一个是放大作用,一个是开关作用；严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理；在这里,我们只了解它跟本电路有关的开关作用，首先把三极管想成一个水龙头，上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚，现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只“手”,当单片机的这个引脚输出低电平的时候,就像“手”在打开三极管“水龙头”,水就从上往下流,继电器“水轮机”就开始转起来了；反之,如果是输出高电平,“手”就开始关“水龙头"”,继电器“水轮机”因为没有水流下来,就会停止.这就是三极管的开关作用。
单片机3.3V驱动继电器电路(四种电路设计原理图详解)
单片机3.3V驱动继电器电路（四种电路设计原理图详解）
单片机3.3V驱动继电器电路（一）DIO输出3.3V高电平电压，上垃VCC=3.3V 输出，经ULN2803A驱动后，2输出低电平，1-VDD与2连接继电器线圈，导通后5与6吸合。
单片机3.3V驱动继电器电路（二）12V改为5V，实验证明可以驱动5V继电器工作
单片机3.3V驱动继电器电路（三）电路原理图：
SW1=1（即接3.3V电压）时，U4输出低电平（约为0），远低于MOS管的开启电压，继电器电路断开，电流为零，继电器不动作；SW1=0（即接地）时，U4输出高电平（约为3.3V），高于MOS开启电压，继电器电路闭合，由于MOS的DS极间压降仅约0.3V，故继电器可以达到动作电压，发生动作。
单片机3.3V驱动继电器电路（四）SW1=1时，由于U4内部结构，AM1测得为负值，同时三极管基极电流很小（约几十pA），基极电压低于180mV，故对继电器电路此时三极管相当于断路，继电器电流约为零，不产生动作；SW1=0时，AM1为正值，且三极管基极电流为uA级，基极电压高于0.7V，三级管导通，继电器电路构成回路且三极管ce极间压降很小（不足0.3V），继电器可以达到动作电压，产生动作。
基极电流的确定：
而
在继电器正常工作情况下，应有：IL=（1+）Ib75mA（继电器额定电流约75mA）其中R3》》Rbe，由模电知识知，R3的主要作用是稳定晶体管的静态工作点，且能够分走一部分电流；而R2能起调节Ib大小的作用。
由此分析可计算R2、R3等的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管驱动继电器的参数
从上面的继电器线圈参数得知，继电器工作吸合电流为 0.2W/5V=40mA或5V/120Ω≈40mA。 2. 三极管的选择： 1. 功率PCM：大于5V*继电器电流 (5*40 mA = 0.2W)的两倍； 2. 最大集电极电流（ICM）：大于继电器吸合电流的两倍以上； 3. 耐压BV（CEO）：大于继电器工作电压5V,可选10V以上； 4. 直流放大倍数：取100。 5. 三极管可选：PCM（0.4W↑），ICM（80mA↑）,BV (10V↑) 3. 三极管基极输入电流：继电器的吸合电流/放大倍数=基极电流 (40mA/100 =4mA)，为工作稳定，实际基极电流应为计算值的2倍 以上。 4. 基极电阻：（5V-0.7V）/基极电流=电阻值(4.7V/8mA =3.3KΩ)。 1.
电路中各元器件的参数
1. 这里单片机IO口输出高 电平触发三极管导通。 经过以上的分析计算得 出：三极管可用极性是 NPN的9014或8050，电 阻选3.3K。 2. 三极管的放大倍数要求 不高，一般买的都可以， 100～500 (放大倍数分 段可选)，随便买的都可 以用。 3. 电阻R1选3.3K/0.25W就 可以了,保证基极为MA级 电流就可以开关三极管 了。
5V
想一想？
在实际应用中，三极 管这样驱动继电器的 电路有什么弊端吗？
5V
问题所在
1. 当三极管由导通变 为截止时，继电器 绕组感生出一个较 大的自感电压。它 与电源电压叠加后 加到控制继电器线 圈的三极管的e、c 两极上，使发射结 （e—c）有可能被 击穿。 2. 该如何解决呢？
5V
c b e
继电器的参数
主要技术参数 1. 触点参数： 触点形式：1C（SPDT） 触点负载： 3A 220V AC/30V DC 阻 抗： ≤100mΩ 额定电流： 3A 电气寿命：≥10万次 机械寿命：≥1000万次 线圈参数： 阻值(士10%)： 120Ω 线圈功耗：0.2W 额定电压：DC 5V 吸合电压：DC 3.75V 释放电压：DC 0.5V 工作温度：-25℃～+70℃ 绝缘电阻：≥100MΩ 线圈与触点间耐压：4000VAC/1分钟 触点与触点间耐压：750VAC/1分钟
继电器线圈并反向二极管的作用
1. 为了消除这个感生 电动势的有害影响， 在继电器线圈两端 反向并联抑制二极 管，以吸收该电动 势。 2. 自感电压与电源电 压之和对二极管来 说却是正向偏压， 使二极管导通形成 环流。感应的高电 压就会通过回路释 放掉，保证了三极 管的安全。
5V
请多多指教，谢谢！
LOGO
PCM(W) 0.625 0.625 1 1
ICM(mA) 500 100 1.5A 1.5A
BV(CEO)V 40 50 25 25
fT(MHZ) --190～ 1000 85 ～ 300 60 ～ 300
注释： 1. PCM是集电极最大允许耗散功率。 2. ICM是集电极最大允许电流。 3. BV（CEO）是三极管基极开路时，集电极-发射极反向击穿电压。 4. fT是特征频率。 5. hFE是放大倍数。
2.
型 号 ： HK4100F-DC5V-SH
51单片机驱动继电器电路 1. 基本电路如右图。 2. 单片机的IO口输出 电流很小4到20mA， 所以要用三极管放 大来驱动继电器。 3. 如何选择元器件参 数呢？
5V
常用三极管参数（参考）
型号 9012 9014 8050 8550
极性 PNP NPN NPN PNP
