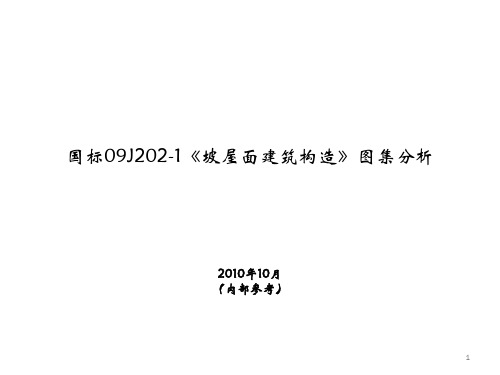

国标09J202-1 《坡屋面建筑构造》图集分析
2010年10月 （内部参考）
1
简介
2
国标09J202-1《坡屋面建筑构造（一）》图集是基于新的《坡屋面工程技术规范》 GJ50380-2009，代替原有的国标00J202-1及00J202-2两本标准图集。新图集与 原图集相比在屋面构造、防水概念、新材料的引入等都有了较大变化
? 3、一级屋面20年，二级 屋面10年
老图集
? 1、瓦材下可以不用防水 （三级屋面）
? 2、屋面分为四级，以防 水层的道数为标准，一级 屋面需要三道防水层
? 3、一级屋面25年、二级 屋面15年、三级屋面10年、 四级屋面5年。
6
老图集的屋面等级划分
3
变化
4
变化主要在如下方面：
? 1、屋面防水等级划分； ? 2、一级屋面可以使用的防水种类及要求； ? 3、图集内容根据屋面外露瓦材（或卷材）类型分
类介绍； ? 4、采用了多种新型材料及新的屋面构造做法。
? 第1条及第2条详细见下页
5
1、屋面防水等级划分
新图集
? 1、瓦材下必须有一道防水 垫层（平改坡等特殊屋面 除外）
11
意义2、加入了爱舍宁的通用构造
12
意义3、在通用节点中简单介绍了爱舍宁 屋面系统的部分节点
ቤተ መጻሕፍቲ ባይዱ13
意义4、详细介绍永得宁瓦的构造和节点
14
15
16
7
新图集的屋面等级划分
8
2、一级屋面可以使用的防水种类及要求
新图集
老图集 一级 二级 三级
四级
9
对我们的意义
10
意义1、作为一级防水材料得到承认
? 原规范及图集中，没有我们的爱舍宁防水 板及永得宁瓦的介绍及节点，以前很多业 主及设计师对我们的产品都不了解，从直 观上对新材料也有害怕尝试的倾向。现在 我们的产品作为一个成熟性的产品将得到 越来越广泛的认可
