2020年中考物理测小灯泡的电功率专题复习
专题二十二 测量小灯泡的电功率(解析版)

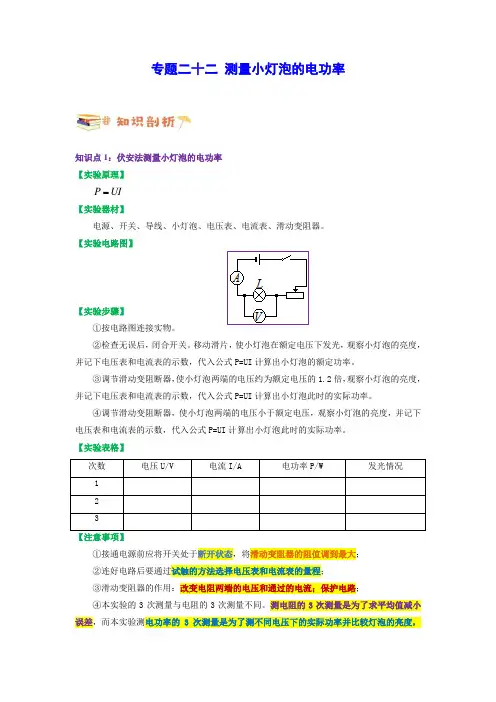

专题二十二测量小灯泡的电功率知识点1：伏安法测量小灯泡的电功率【实验原理】PUI【实验器材】电源、开关、导线、小灯泡、电压表、电流表、滑动变阻器。
【实验电路图】【实验步骤】①按电路图连接实物。
②检查无误后，闭合开关。
移动滑片，使小灯泡在额定电压下发光，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI计算出小灯泡的额定功率。
③调节滑动变阻断器，使小灯泡两端的电压约为额定电压的1.2倍，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI计算出小灯泡此时的实际功率。
④调节滑动变阻断器，使小灯泡两端的电压小于额定电压，观察小灯泡的亮度，并记下电压表和电流表的示数，代入公式P=UI计算出小灯泡此时的实际功率。
【实验表格】次数电压U/V 电流I/A 电功率P/W 发光情况123①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路；④本实验的3次测量与电阻的3次测量不同。
测电阻的3次测量是为了求平均值减小误差，而本实验测电功率的3次测量是为了测不同电压下的实际功率并比较灯泡的亮度，故在本实验中不能取平均值。
知识点2：其它方法测量小灯泡电功率【测量原理】在没有电流表时，将已知电阻R 0 与未知电阻 R x 串联，用电压表测出已知电阻两端的电压 U 0 ，根据公式 求出通过已知电阻的电流I 0，则通过未知电阻R x的电流I x =I 0;测出未知电阻两端电压U x ，然后根据求出未知电阻阻值。
方法一【实验器材】电压表、小灯泡、已知阻值的电阻R 0 、电源、开关、滑动变阻器、导线若干。
【电路图】【实验方法】 闭合开关S ，移动滑片使电压表示数为U 额；保持滑片P 不动，再将电压表接在定值电阻R 0两端，测出电压为U 0，此时电流I ＝U 0R 0【P x 的表达式】P 额＝U 额·U 0R 0方法二【实验器材】电源、开关、电流表2个、小灯泡、已知阻值的电阻 R 0 、导线若干、滑动变阻器。
2020中考人教版物理一轮复习实验专题：测量小灯泡的电功率-全国(含答案)
测量小灯泡的电功率1、小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路。
（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的（“A”或“B”）端。
（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1= A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R=5Ω；则步骤（2）中小灯泡的电阻R1= Ω，测量小灯泡电阻的方法是（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1= W；（5）若小灯泡的额定电流为I0=2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是。
A．P0=2P1 B．P0=3P1 C．P0=4P1 D．P0=5P12、在测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为08W）（1）小明同学实验时连接的电路如图甲，如果他闭合开关，将会观察到：电压表的示数约为 V，电流表的示数约为 A，小灯泡的发光情况为（远填“正常发光”、“亮度较暗”或“不发光”）。
（2）小华在小明连接的电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率。
改接好电路后，小明同学移动滑片P，记下多组对应的电压表和电流表的示数并绘制成图乙的I﹣U关系图象根据图象可知：小灯泡的额定功率是 W，图中阴影部分的面积表示；（3）小华设计了如图丙的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）①闭合开关S、S1，断开开关S2，调节R2，使电压表的示数为2.5V。
②闭合开关S、S2断开开关S1，调节，使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式P M＝（用U额、R0、U1、U2表示）3、某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω 0.5A”）。
(2020物理中考备考)第十六课时 测量小灯泡的电功率(中考真题)(附答案)
第十六课时测量小灯泡的电功率1.(2019，黄冈)在用伏安法测量标有“2.5 V”灯泡额定功率的实验中，小明发现电流表损坏，其他元件完好．(1)小明用已有的器材、5 Ω电阻R0和另一块电压表，设计了如图所示电路图．其中虚线框内的元件组合体相当于__电流表__．(2)小明进行了如下实验，请补充完整．①连接好电路，将滑动变阻器连入电路的阻值调到__最大__．②合上开关，移动滑片，使灯泡两端电压为_2.5_V.③再读出R0两端的电压为1.5 V.(3)若实验操作正确，则灯泡的额定功率为_0.75_W．2.(2019，宁夏)小明同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯泡标有“2.5 V”的字样．(1)图甲是小明连接的实验电路，同组的小红同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中改正．(2)电路连接正确后，闭合开关，发现小灯泡不亮，而电流表有示数，电压表没有示数，则可能的故障是灯泡短路．(3)排除故障后继续实验，小明进行了4次测量，并将有关数据及现象记录在如下表格中．当电压表示数为1.7 V时，电流表示数如图乙所示，请根据电流表的示数把表格补充完整．(4)根据实验目的分析实验数据及现象，可得出的结论是灯的实际功率越大，灯越亮．(5)实验中小灯泡的电阻变化的原因是灯的电阻随温度的变化而变化．(6)此实验中将小灯泡换成5 Ω、10 Ω、15 Ω的定值电阻还能完成的探究实验是电压一定时，电流与电阻的关系．3.(2019，重庆A卷)在测小灯泡电功率实验中，小杨同学选用的器材有：额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等．(1)请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整(要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉)；图略(提示：接滑动变阻器左下端)(2)连接电路时，开关S必须断开，滑动变阻器的滑片P应调到最大阻值处；(3)正确连接电路后，闭合开关S，发现电压表无示数，电流表有示数，原因是灯泡短路(其它部分均完好)；(4)故障排除后，滑片移至某处，电压表表盘如图丙所示，其读数为U1＝0.7V，再读出电流表的示数I1，由此算出此时灯泡电功率P＝U1I1(用字母表示)；(5)小杨同学继续移动滑片P，将两电表对应的示数记录到下表中．则灯泡的额定功率为0.6W，他分析表中数据，发现灯泡的电阻也在变化，主要原因是灯丝的电阻随温度的升高而变大．4.(2019，河南)在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8 V，滑动变阻器规格为“20 Ω 2 A”，小灯泡的额定电压U额＝2.5 V，额定功率小于1.2 W，两个阻值分别为10 Ω、20 Ω的定值电阻R0可供选择．(1)为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接．(2)正确连接电路后，进行实验记录的数据如下表所示．当电压表示数为2.5 V时，电流表示数如图丙所示，小灯泡的额定功率为1.05W.(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而增大．根据数据还可判断出，小聪在实验中选用的是R0＝10Ω的定值电阻．(4)完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图丁所示的电路，所用电压表量程为“0～15 V”，请将以下实验步骤补充完整．①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为5.5_V；②滑片不动，再将开关S1拨至“2”，读出电压表示数为U0；③小灯泡的额定功率：P额＝U额U0R0．(用U额、U0、R0表示)若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值偏小(选填“偏大”或“偏小”)．5.(2019，齐齐哈尔)在“测量小灯泡的电功率”实验中，小丹设计了如图甲所示的电路图，已知小灯泡的额定电压为2.5 V，滑动变阻器规格为“20 Ω 1 A”，电源是由2节新干电池串联组成．(1)用笔画线代替导线，帮助小丹按电路图甲将图乙电路连接完整．(要求导线不交叉)(2)闭合开关前，应将滑动变阻器滑片置于A端(填字母)．(3)连接好电路后，闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则电路故障可能是灯泡短路．(4)排除故障后，缓慢移动滑动变阻器的滑片，使电压表的示数为2.5 V，电流表示数如图丙所示为0.2A，则小灯泡的额定功率为0.5W，此时灯丝的电阻为12.5Ω.(5)小丹继续测量小灯泡两端电压略高于额定电压时的电功率，滑动变阻器的滑片应向B 端调节(填字母)，观察到小灯泡变亮．(6)下表是小丹根据实验测得的多组数据，她通过分析数据发现小灯泡灯丝的电阻是变化的，则影响小灯泡灯丝电阻变化的主要因素是温度．(7)小丹经过思考，发现用两只电流表和一个阻值为R2的定值电阻也可以测出小灯泡的额定功率，她设计的电路如图丁所示，具体操作是：闭合开关S，调节滑动变阻器使电流表的示数为I1时，小灯泡正常发光，此时电流表的示数为I2，则小灯泡额定功率的表达式为P额＝R0I1×(I2－I1)(用I1、I2、R0表示).。
2020年中考物理实验题(一)
2020年中考物理总复习实验探究题专题训练1、在探究“通过导体中的电流与电阻的关系”实验中，所用电源电压恒为10 V．已有的5个定值电阻的阻值分别为20 Ω、30 Ω、40 Ω、50 Ω、60 Ω.(1)根据图甲所示电路，用笔画线代替导线将图乙所示的实物电路连接完整．(导线不交叉)(2)闭合开关前，滑动变阻器的滑片应移至最_______(填“左”或“右”)端．闭合开关后，发现电流表针指针不偏转，电压表指针有明显偏转，原因可能是电阻R_____(填“短路”或“断路”)．(3)在实验中，先接入20 Ω的电阻，调节滑动变阻器的滑片P至某一位置时，观察到电流表、电压表指针位置如图丙、丁所示，则电流表示数为________A，电压表示数为________V，接下来用30 Ω代替20 Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向______(填“左”或“右”)滑动．(4)为了完成实验探究，依次将剩下的3个定值电阻分别接入图乙的电路中，替换前一次接入的定值电阻，调节滑动变阻器的滑片P至合适位置，再读出电流表的示数，计算出每次接入的定值电阻R的倒数1/R，以电阻的倒数1/R为横坐标，电流I为纵坐标，在坐标系中描点并作出I－1/R图线，如图戊所示．由I－1/R图线可初步得出结论：在电压一定时，导体中的电流跟导体电阻的倒数成________比；由此进一步得出结论：在电压一定时，导体中的电流跟导体的电阻成________比．(5)上述实验中所选滑动变阻器的最大阻值至少为________Ω.2、在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为“2.5V”，正常发光时的电阻约为8Ω。
（1）在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整；（2）闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数，经检查，导线连接完好，则电路故障可能是小灯泡发生了（选填“短路”或“断路”）；（3）移动滑片P到某一位置时，电压表示数如图乙所示，为V；此时要测量小灯泡的额定功率，应将滑片P向（选填“左”或“右”）端移动；（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，由图像可计算出小灯泡的额定功率是 W。
18.3测量小灯泡的电功率专题练习
18.3测量小灯泡的电功率专题练习考点：伏安法测小灯泡电功率一.选择题1.为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是( )A. 手按开关，眼观电流表B. 手移动变阻器的滑片，眼观电流表C. 手移动变阻器的滑片，眼观电压表D. 手移动变阻器的滑片，眼看小灯泡是否发光2.在“测定小灯泡的功率”的实验中，关于滑动变阻器的作用，下列说法错误的是( )A. 保护电路B. 调节小灯泡两端的电压C. 多次测量取平均值减小误差D. 测出小灯泡在不同电压下的电功率3.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有较大示数，则产生这一现象的原因可能是( )A. 小灯泡发生了断路B. 小灯泡发生短路C. 滑动变阻器发生了短路D. 滑动变阻器的滑片接触不良4.小明同学在做测量小灯泡电功率的实验时，他设计了如图所示的电路，正确操作并闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是( )A. 检查电路是否某个位置接触不好，断路了B. 更换小灯泡C. 移动滑动变阻器的滑片，观察小灯泡是否发光D. 重新连接一次电路5.在做“测量小灯泡电功率”的实验时，某班四名同学所连接的电路图如图所示，其中连接正确的是( )A.B.C.D.二、填空题6.如图是某同学家中的电能表，现用它来测量一只灯泡的实际功率．他关掉其他用电器，只让该灯泡工作，电能表转盘转过30转用时10min，则这段时间灯泡消耗的电能是kW·ℎ，灯泡的实际功率是W.7.在“探究电功率跟电流、电压关系”的实验中，小丽同学设计了如图甲所示的电路。
(1)图甲电路是用来探究电功率跟______的关系的。
小丽是通过观察______来判断灯泡的电功率大小的，并通过比较两电压表的示数，得出实验结论。
(2)同一小组的小红同学设计了如图乙所示的实验方案，她能够探究的问题是______。
2020年中考物理重点题型补充题库---测量小灯泡的电功率
二．测量小灯泡电功率1. 为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变.第1题图（1）电路连接完整后、小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是（选填下面字母序号）.A. 检査电路是否断路B. 检查电路是否短路C.移动滑动变阻器的滑片，观察小灯泡是否发光（2）为了测量小灯泡的额定功率，应调节滑动变阻器.当电压表的示数为V时，灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流为A，该灯泡的额定功率为W.【答案】（1）C；（2）2.5；0.3；0.75【解析】（1）为保护电路，闭合开关前，滑动变阻器的滑片置于阻值最大处；闭合开关后，电流表、电压表均有示数，说明电路是通路，电路不存在短路和断路；由于滑动变阻器阻值全部接入电路，电路总电阻很大，电路电流很小，故灯泡实际功率很小，可能不足以引起灯泡发光；因此接下来的操作是：移动滑动变阻器滑片，观察小灯泡是否发光，故选C.（2）当灯泡正常发光时，它两端的电压应为其额定电压2.5V；由图乙可知，电流表所选的量程为0～0.6A，分度值为0.02A，故其示数为0.3A；该灯泡的额定功率P=UI=2.5V×0.3A=0.75W2. 在“测量标有‘2. 5V’字样小灯泡的电功率”的实验中，实验室提供的器材有电压表、电流表、开关、电压为4.5 V的电源和标有“30Ω 0.5A”的滑动变阻器，小宇同学已连接好如图甲所示的部分实验电路.第2题图（1）请用笔画线代替导线将电路连接完整，要求闭合开关后，使滑片P向右端移动时小灯泡的亮度变亮；（2）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，且电压表的示数为0，电流表示数不为0，则出现故障的原因可能是；（3）排除故障后，调节滑动变阻器，当电压表示数为2.5V 时，电流表示数如图乙所示，小灯泡的额定电流为A，小灯泡的额定功率为W；小灯泡正常发光时，滑动变阻器接入电路的电阻为Ω（保留1位小数）.【答案】（1）如答图所示第2题答图（2）小灯泡短路；（3）0.24，0.6，8.3【解析】（1）闭合开关后，使滑片P向右端移动时小灯泡的亮度变亮，说明电阻在变小，因此接线柱应接在D上.（2）电路故障分析要先分析电路，再看清现象，根据现象作出故障的判断.分析电路可知：灯与滑动变阻器串联，电流表测电路中电流，电压表测灯泡两端电压，故障现象是“闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有示数，电压表的示数为0”，这说明电路中是有电流的，但是电流不经过灯泡和电压表，故电压表或灯泡被短路.（3）电流表选择的是0～0.6A量程，对应的分度值是0.02A，因此电流表的读数I=0.24A，此时为灯泡的额定电流，所以灯泡的额定功率：P=UI=2.5V×0.24A=0.6W；灯泡正常发光，则电路电流I=I L=0.24A，滑动变阻器两端的电压U1=U-U L=4.5V-2.5V=2V，此时滑动变阻器接入电路的电阻错误!未找到引用源。
2020年中考物理试题专项训练——专题训练(三) 电功率之图象问题
专题训练(三)电功率之图象问题类型1I－U图象(一)定值电阻的I－U图象1．2020·常德用电器R1和R2上都标有“6 V”字样，它们的电流随电压变化关系如图ZT－3－1所示。
下列说法不正确的是()图ZT－3－1A．R1和R2的阻值不随温度的变化而变化B．R1∶R2＝2∶1C．R1和R2并联在4 V电源上，通过的电流之比I1∶I2＝2∶1D．R1和R2并联在4 V电源上，电路消耗的总功率为1.2 W2．2019·天津如图ZT－3－2甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为________Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为________W。
图ZT－3－2(二)灯泡(非定值电阻)的I－U图象3．2020·青岛(多选)小明测量小灯泡的电功率，电路如图ZT－3－3甲所示，电源电压恒为6 V，小灯泡上标有“3.8 V”字样。
实验得到小灯泡的U－I图象如图乙所示。
下列分析正确的是()图ZT－3－3A．小灯泡的电阻约为12.7 ΩB．小灯泡的额定功率为1.14 WC．小灯泡正常发光时，滑动变阻器接入电路中的阻值为20 ΩD．小灯泡两端电压为2.0 V时，滑动变阻器消耗的电功率为0.88 W4．有两个电路元件A和B，流过元件A、B的电流与其两端电压的关系如图ZT－3－4甲所示。
把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4 A，则电源电压和电路的总功率分别是()图ZT－3－4A．4.5 V 1.8 W B．2.5 V 1.0 WC．4.5 V 1.0 W D．2.0 V0.8 W5．甲、乙两灯的额定电压均为6 V，测得两灯的电流与电压关系图象如图ZT－3－5所示。
甲灯正常工作时的电阻是________Ω；当乙灯的实际功率是2.4 W时，它两端的实际电压是________V；当把甲、乙两灯串联接在7 V 的电源上时，电路消耗的总功率是________W。
中考物理第3节测量小灯泡电功率(知识点梳理原卷版)
2.（2020·江苏连云港）在学习《电能表与电功》一节内容时，同学们完成教材上的活动“比较两个灯泡的亮暗”，小明选用标有“2.5V 0.3A”和“3.8V 0.3A”的灯泡L1和L2，连接电路如图所示。
无论怎样调节滑动变阻器，电压表示数总小于灯泡的额定电压
电源电压过低
闭合开关瞬间，灯泡发出强光后立即熄灭，电流表指针偏转后又回到零刻度线处，电压表仍有示数
灯泡两端电压过高，滑动变阻器的滑片没有置于阻值最大位置
二、考点解析
1.测量小灯泡电功率是中考物理试卷中实验探究类考题的常考内容，如果说是必考内容也不过分，经统计中考物理试卷有关测量小灯泡电功率的实验探究题出现的概率在85%左右，所占分值在6分—12分之间。由此可见此内容在中考试卷地位和重要性。测量小灯泡实验探究题常见考查问题有：实验电路的纠错、分析、补充；电路故障排除；实验步骤与实验科学方法分析；实验手段分析；电功率概念理论研究；实验态度和实验误差等。
(1)请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大（ ）；
(2)调节滑动变阻器滑片P，当电压表示数为额定电压时，电流表示数如图丙所示，其读数为______A，则该小灯泡的额定功率为______W；
(3)小涛同学在调节滑动变阻器滑片P的过程中，绘制出电流表与电压表示数变化关系的图象如图所示。他将电压表换成一个这样相同的小灯泡，这两个小灯泡并联在电路中，当干路中的电流表示数为0.2A时，两个小灯泡的实际总功率为______W。
专题：测小灯泡额定电功率
一．伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率，在额定电压下测出的电功率就是额定功率。
注意：①某些特殊情况下电压表可能测量滑动变阻器电压（电源电压6V，小灯泡额定电压为3.8V，而电压表大量程损坏，需用小量程电压表测量滑动变阻器电压）②不可求小灯泡在不同电压下的功率的平均值，没有实际意义③滑动变阻器的作用：保护电路；改变小灯泡的电压，使小灯泡正常发光二．伏阻法（只有电压表和定值电阻R）1、已知U额电阻R和小灯泡额定电压U额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：2、已知I额电阻R和小灯泡I额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：三、安阻法：（只有电流表和定值电阻R）1、已知U额电阻R和小灯泡U额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。
2、已知I额电阻R和小灯泡I额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。
三、等效替代法：一个电阻箱（或滑动变阻器）和一个电压表（或者一个电流表）测量灯泡的额定电功率。
（1）闭合S 1，S 2，断开S 3，移动滑动变阻，使得电压表示数为小灯泡的额定电压U 额，并记录；（2）保持滑动变阻器闭的滑片位置不变，闭合S 1，S 3，断开S 2，调节变阻箱使电压表示数仍然为小灯泡的额定电压；（3）则小灯泡的额定功率为：2U P R额。
2023年中考物理复习《测定小灯泡的电功率》
中考物理核心实验：测定小灯泡的电功率测量小灯泡的电功率是中考重要的实验之一。
理解透彻这个实验，学会举一反三，同类型的电学实验就不是问题了。
考点目标1.会设计电路，用电流表、电压表测定小灯泡的电功率。
2.通过对小灯泡不同亮暗时测得的数据进行分析，认识比较、分析、综合等思维方法。
实验概述1.实验目的：用电流表、电压表测定小灯泡的电功率。
2.实验原理：P=UI。
3.实验器材：待测小灯泡、电压表、电流表、电源、开关、滑动变阻器和导线若干。
4.实验电路图：5.实验步骤：①根据电路图正确连接电路，连接电路时要断开开关。
②闭合开关前，为保护电路，需移动变阻器滑片P，使变阻器接入电路的电阻最大。
③检查电路无误后，闭合开关S，要进行三次实验：使小灯泡两端的电压稍高于额定电压、等于额定电压和稍低于额定电压，分别记录电压、电流值，注意观察三种情况下灯的发光情况。
④将每次测得的电压和电流填在实验表格内，并求出其电功率的大小，填入表中。
6.数据表格设计：实验序号电压U/V 电流I/A 电功率P/W 灯的发光情况1237.分析讨论：①当U实＜U额时，P实＜P额，小灯泡发光偏暗；②当U实＞U额时，P实＞P额，小灯泡发光偏亮；③当U实＝U额时，P实＝P额，小灯泡发光正常。
解题技巧一：理解正确连接、操作规范的含义题目中常常出现“正确连接电路”、“操作规范”（或“实验步骤正确”）等文字，要正确理解。
1.“正确连接电路”的含义：是指待测小灯泡与滑动变阻器串联，电流表串联在电路中，电压表与待测小灯泡并联。
判断的方法是：移动滑动变阻器的滑片时，电流表与电压表的示数同时变大（或变小），当滑动变阻器连入电路的阻值为0时，电压表的示数电源电压。
2.“操作规范”或“实验步骤正确”是指：闭合开关时滑动变阻器接入电路的阻值最大，连接电路时开关断开，电表接线柱电流“+”入“”出。
解题技巧二：电压表与变阻器并联电压表与滑动变阻器并联的题目是最常见的，判断方法如下：电压表并联在滑动变阻器两端（见图），判断的方法是：在移动滑动变阻器的滑片时，电流表与电压表示数的变化是相反的，即“一大一小”，且当滑动变阻器连入电路的电阻为0时，电压表的示数也为0。
小灯泡电功率中考实验专题及答案
小灯泡电功率中考实验专题及答案小灯泡电功率中考实验专题一．实验探究题1．在测量小灯泡的电功率时，小明组正确连接如图甲所示的电路；闭合开关后，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，排除故障后，闭合开关，从变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I 图象如图丙所示。
请你解答：1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮；（2）小明组发生的故障可能是：接线柱间（选填图甲中的数字编号）出现了（选填“短路”或“断路”）；3）此实验的原理是，XXX组所测小灯泡的额定功率是W。
2．XXX同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V。
第1页（共8页）小灯泡额定电压为 2.5V，电阻约为10Ω，滑动变阻器规格为“20Ω0.5A”。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
2）XXX检查电路无误后，闭合开关。
发现灯胆不亮，电流表几乎无示数，电压表有示数，接近电源电压，移动滑片。
实验征象没有产生变化，则招致这种征象大概的原因是。
3）排除故障后，XXX移动滑片P到某一点时，电压表示数（XXX所示）为V，若他想丈量小灯胆的额定功率，应将图甲中滑片P向端（选填“A”或“B”）移动，使电压表的示数为2.5V。
4）XXX移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W。
5）在不改变甲图连接方式情况下，XXX又用定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。
实验中，XXX控制电阻两端的电压为2V不变，为了多次完成实验，定值电阻阻值必须在范围内。
3．XXX同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯第2页（共8页）泡标有“2.5V”的字样。
1）图甲是XXX连接的实验电路，同组的XXX同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中矫正。
2020年中考物理计算题解题攻略专题3-2 与电功、电功率有关的计算题解题策略(含答案解析)
专题3.2 与电功、电功率有关的计算题解题策略1.电功、电功率重要公式（1）电功：W＝UIt（定义式）W＝I2Rt＝2UtR(只使用于纯电阻电路)（2）电功率：P＝W/t（定义式）P=UI(计算式）P＝I2R＝2UR(只使用于纯电阻电路)2.求解电功及其电功率题的类型（1）以电能表为素材，求解电功率的相关问题（2）与滑动变阻器相关的电功率计算（3）与串并联电路特点及欧姆定律应用相关的电功率计算（4）考查与I-U图像相关的电功率计算类型1.根据电能表表盘数据信息，结合公式的计算。
【例题1】（2018•淄博）如图所示是某电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表指示灯闪烁了320次，则该用电器消耗的电能是kW•h，它的功率是W。
【答案】0.1；1000。
【解析】电能表是测量家庭电路中消耗电能多少的仪表。
3200imp/（kW•h）的含义是：电路中每消耗1kW•h的电能，指示灯闪烁3200次。
根据题目所给条件和电功率的公式P=，进行解答。
因为电路中每消耗1kW•h的电能，指示灯闪烁3200次。
知识回顾类型与典例突破所以当指示灯闪烁320次时，消耗的电能为W==0.1kW•h，t=6min=0.1h用电器的额定功率P===1kW=1000W。
类型2. 物理量的变化量计算问题【例题2】（2019四川内江）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A．△P1+△P2＝△I2．（R1+R2）B．|△U1|＞|△U2|C．||+||＝R1+R2D．|△U1|＜|△U2|【答案】C【解析】由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。
2020-2021中考物理电功率的综合计算问题-经典压轴题附详细答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。
在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U RR =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。
2023年中考物理分项复习—测量小灯泡的电功率附答案
2023年中考物理分项复习—测量小灯泡的电功率附答案1.如图所示，甲同学在做“测量小灯泡的电功率”实验。
实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。
（1）连接电路时，滑动变阻器应选（选填“R1”或“R2”）。
（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是。
（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向端移动（选填“A”或“B”）。
通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为W。
（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。
①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为（用字母表示），此时灯泡正常发光；②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；③小灯泡额定功率的表达式P额＝（用字母U额、I、R0表示）。
2.在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。
（l）连接电路时开关应。
（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。
（3）闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是。
（4）排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W。
2020中考物理第二轮复习专项训练：利用U-I图像计算用电器的电功率
2020中考物理第二轮复习专项训练：利用U-I图像计算用电器的电功率一、单选题1．甲、乙两灯的额定电压均为9V，其电流与电压变化的关系图像如图所示，则下列说法中正确的是（）A．甲灯的额定功率为4.5WB．乙灯正常发光时的电阻为20ΩC．若将甲、乙两灯串联接入9V的电路中，电路中的电流为0.5AD．若将甲、乙两灯并联接入4V的电路中，电路消耗的电功率为3.2W2．如图所示为小灯泡L和定值电阻R的I-U关系图像，现把小灯泡L与电阻R串联后接在电压恒为5V的电源两端，且小灯泡L与电阻R都有电流通过，则电路的总功率为（）A．1.8W B．2.4W C．3.2W D．2W3．如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（）A．R1的阻值为0.1ΩB．变阻器R2的最大阻值为10ΩC．电流表示数为0.2A时，R1与R2的电压相等D．该过程中变阻器R2的电功率先增大后减小4．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，每一只灯泡的实际电阻和实际功率分别为（）A．10Ω 0.9W B．6Ω 0.9W C．10Ω 1.8W D．6Ω 1.5W5．如图甲所示的电路，电源电压为6V，完全相同的灯泡L1和L2标有“6V6W”字样，其电流随电压变化的曲线如图乙。
以下说法错误的是（）A．只断开S2，可使两灯都能正常发光B．只断开S3，电流表的示数是1AC．只闭合S2，电路消耗的总功率是3WD．只闭合S2与只断开S2时的电路总功率之比7:206．如图，小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2，进行实验。
两个灯泡的I-U图像如图，在保证电路安全的前提下，下列说法中正确的是（）A．当L2正常发光时，通过L2的电流为1.0AB．L1的电阻恒为6ΩC．两灯串联时的最大总功率为4WD．当L1和L2串联且有一个灯正常工作时，另一个灯的功率为I.5W7．如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U－I关系图象如图所示．则下列判断正确的是（）①图线甲是电阻R1的“U－I”关系图象②电源电压为12V③电阻R1的最小电功率为2.7W④滑动变阻器R2的最大阻值为30ΩA．只有①③正确B．只有①④正确C．只有②④正确D．只有②③正确8．如图甲，两个灯泡并联在电路中，电源电压为7V，L1的额定电压为2.5V，L2的额定电压为3.8V，通过两个灯泡的电流与其两端电压的关系如图乙所示。
2020中考物理电功率的计算及其测量实验知识总结及典例导析(含答案)
电功率的计算方法，测量小灯泡电功率【要点梳理】电功率1．定义：电流在__________内所做的功。
2．物理意义：表示电流__________的物理量（灯泡的亮度取决于灯泡的实际功率大小） 3．电功率计算公式：（1）P =UI （适用于所有电路）（2）P =W /t （常用于计算一段时间的问题) 对于纯电阻电路可推导出： （1）串联电路中常用公式：P=I 2R （2）并联电路中常用公式：P=U 2/R（3）计算总功率常用公式：P 总=P 1+P 2（无论用电器串联或并联）总功率常用公式：P 总=U 总2/R 4．在电路中的特点：（1）串联与电阻成正比W 1/W 2=R 1/R 2 （2）并联与电阻成反比W 1/W 2=R 2/R 15．单位：国际单位为瓦特（W ），常用单位为千瓦（kW ） 6．额定功率和实际功率：（1）①额定电压：用电器__________工作时的电压。
②额定功率：用电器在__________电压下的功率。
（2）①实际电压：用电器__________工作时的电压。
②实际功率：用电器在__________电压下的功率。
一、纯电阻电路的电功率对于纯电阻电路可推导出：P=I 2R =RU 2解读：串联电路中电流处处相等，比较用电器消耗功率的多少一般采用P=I 2R ，并联电路各支路两端电压相等，比较用电器消耗功率的多少一般采用P=RU 2。
二、额定功率和实际功率电灯泡上的“PZ220-25”表示额定电压是220 V ，额定功率是25 W 。
（1）额定电压U 额是用电器正常工作时的电压，也就是用电器上标着的电压值。
额定功率P 额是用电器在额定电压下的功率，也就是用电器上标着的功率值。
用电器上标出的电流是当用电器两端加上额定电压时通过它的电流。
P 额=U 额I 额。
额定功率是用电器的重要性能指标，在设计用电器时必须确定它的性能和工作条件。
（2）实际功率是用电器在非额定电压下实际消耗的功率，灯炮的亮度就由实际功率决定。
实验专题复习伏安法测电阻和测小灯泡的电功率
实验专题复习：伏安法测电阻和测小灯泡的电功率一、比较实验的相同与不同点 1、实验目的2、实验原理3、实验器材4、实验电路图5、电路连接6、电压表的量程的依据7、测量工具与测量的物理量8、多次实验方法9、多次实验的目的10、记录数据的表格与数据处理11、实验结果12、滑动变阻器的作用二、典型例题【例1】完成下列电路的连接。
（1） 图15中小灯上标有“2.5V ”字样，完成电路的连接。
（2） 图16中要求闭合开关时，滑动变阻器的接入电阻最大.【例2】在伏安法测电阻的电路中，如下图1所示，电源两端电压不变，⑴按图1所示的电路连接时，电键S 应该________，滑片P 应在滑动变阻器最______端。
⑵若电源电压为6节新干电池，滑动变阻器标有“×× 2安”字样。
实验步骤正确，闭合电键S ，电流表、电压表示数如图2所示，则电压表示数为_______伏，电流表示数为_______安，可得出Rx 的阻值为_________欧。
还可求得滑动变阻器的最大阻值为_______欧。
总结：1、关注 初始状态2、所用公式： 【例3】在“测定小灯泡的电功率”实验中，实验室提供的电源电压最大不超过7.5伏，电源电压保持不变，滑动变阻器上标有“20Ω 2A ”字样，小灯上标有“0.3A ”字样。
（1）在图11所示电路的○里填上适当的电表符号，使其成为正确的电路图。
（2）正确连接电路，闭合电键S 后，通过小灯泡的电流小于额定电流，为使小灯泡能够正常发光，正确的操作是将________________________，直到电流表示数为________安为止。
（3）小灯泡正常发光时，变阻器的滑片恰好在中点上（即它接入电路的电阻为10欧），电压表的示数如图12所示，小灯泡额定功率为__________瓦，所用的电源电压为________伏。
总结：1、关注 初始状态、正常工作状态2、所用公式：图2P AVRxR ’图1Sba 图4SLRP 图3图15SL0.6 3A3 15V0.6 3AS3 15V图16二模易错题精选一、选择题1．在实验事实的基础上，通过科学想象和推理得出的物理规律是 （ ）A ．欧姆定律B ．牛顿第一定律C ．阿基米德原理D ．光的反射定律 2．下列三件光学仪器中，能使光的传播方向发生改变的 （ ）①平面镜 ②凸透镜 ③凹透镜A 只有①。
2020中考物理—测定“小灯泡的功率”实验专题总结与训练(30例)
备战2020—测定“小灯泡的功率”实验专题总结与训练（30例）测定“小灯泡的额定功率”及“实际功率”的实验是初中物理电学中教学的重点也是整个初中物理中最重要的实验之一，更是全国各省市各种考试中必考内容，虽难度不是很大，但考查的内容较多，特别是实验中的一些操作故障，对实验操作的评价，及缺少电表的设计型实验，即是重点又是难点。
测灯泡小灯泡的的功率实验应掌握的内容包括：:（1）实验原理：P=IU，若测小灯泡的额定功率P额=IU额（2）实验器材：电源、开关、导线、变阻器、电流表、电压表，待测小灯泡(共七个元件，七根导线)（3）实验电路图与实物图如下图所示。
注：若测灯泡功率时把上述电路中电阻换成小灯泡即可，且电路图与实物图各元件的连接顺序应对应。
（4）在连接电路过程中，开关应是打开的，在闭合开关前，滑动变阻器应位于最大阻值处。
（5）滑动变阻器在测功率实验中作用是：改变待测灯泡两端电压及电路中电流从而进行多次测量（但小灯泡的功率不能求平均值），测定小灯泡的额定功率时是为了使待测灯泡两端电压达到额定电压；另一个作用是：保护电路各元件。
（6）在连接电路中常见的连接错误①所选电源不合适如在测额定功率实验中，电源电压低于待测小灯泡的额定电压。
②变阻器连接错误，使之在电路中不起作用。
③缺少实验元件。
④电压表或电流表正负接线柱接反⑤电压表或电流表量程选择不合适。
⑥电压表或电流表连结位置错误。
（7）在实验中常出现的故障及判定：①开关闭合后若无论如何移动变阻器滑片发现电流及电压两表示数均不改变，则必是滑动变阻器接线柱错误，若两表示数均很小且不变，则必是变阻器整个电阻线连入了电路即变阻器连入了下面两个接线柱；若两表示数均很大且不变（如电压表示数接近电源电压）必是变阻器上面横杆两个接线柱连入了电路相当于短路；上述两种情况下滑动变阻器均不能改变阻值为错误连法。
②闭合开关后若发现两表指针均反转则必是电源正负接线柱接反了，若只一个表指针反转则必是此表正负接线柱反了；且应注意在电流表或电压表接入电路时可采用“试触法”选择合适的量程，并将指针调“0”后连入电路。
中考物理实验专题复习《实验：测量小灯泡的电功率》(解析版)
《实验：测量小灯泡的电功率》一、实验探究题1.图甲为测定“小灯泡电功率”的实验电路，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障原因可能是______。
（2）排除故障闭合开关，移动滑片P到某位置，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______额定功率（选填“大于”、“小于”或“等于”）。
（3）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W。
（4）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐增大，造成这一现象的原因可能是______。
（5）小敏将原电路中的小灯泡先后换接阻值分别为5Ω、10Ω和20Ω的定值电阻，探究“电流与电阻关系”①先将5Ω的电阻接入电路，移动变阻器滑片，使电压表示数为2V，此时，电流表的示数为______A．然后换接10Ω的电阻，为了保持电压表示数不变，此时滑动变阻器的滑片应向______（左/右）移动。
②实验中为了保证接入20Ω的定值电阻时，保持电压表示数不变，则滑动变阻器的最大阻值应不小于______Ω。
2.小华同学做“测量小灯泡电功率”的实验（小灯泡上标有“3.8V”字样）。
（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好。
（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大。
接下来应进行的操作是______，______（两空按操作步骤先后顺序填写字母代号）。
A．断开电路开关B．检查电路是否短路C．移动滑动变阻器滑片至最大值位置D．更换电池或小灯泡（3）实验过程中，当电压表示数为3V时，电流表的示数如图乙所示，其值为______A，此时小灯泡的实际功率为______W．若要使小灯泡正常发光，则需将滑动变阻器的滑片向______移动（选填“左”或“右”），同时应观察______表的示数变化。
