负荷开关使用说明书
FN5高压负荷开关使用说明书
概述FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。
该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。
该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。
型号含义使用环境1、海拔不超过1000米；2、周围空气温度上限+40oC 下限-25oC；3、相对湿度，日平均值不大于95%，月平均值不大于90%(+25oC)；4、周围空气应不受腐蚀性、可燃性气体等明显污染；5、无经常性的剧列运动；技术参数1、负荷开关-熔断组合电器的技术参数见下表：序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 1005 额定短路开断电流KA 506 1min 工频耐受电压（有效值）对地、相间/隔离断口KA 42/487 雷电冲击耐受电（压峰）值对地、相间/隔离断口KV 75/858 熔断件撞击输出能量Kg ≈52、组合电器所配负荷开关的技术参数见下表。
序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 6305 额定负载有功负载开断电流 A 6306 5%额定有功负载开断电流 A 31.57 额定电容开断电流 A 108 额定电感开断电流 A 409 额定转移电流KA 1.310 额定短时耐受电流KA 2011 额定峰值耐受电流KA 5012 机械寿命次2000外形图1、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆10、负荷开关转轴11、弹簧储能机构12、操作机构FN5-12 户内交流高压负荷开关1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴10、导向片11、触座接线板12、拉杆13、负荷开关轴14、接线开关弹簧储能机构15、接地开关弹簧储能机构16、负荷开关操作机构17、接地开关操作机构FN5-12D户内交流高压负荷开关1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。

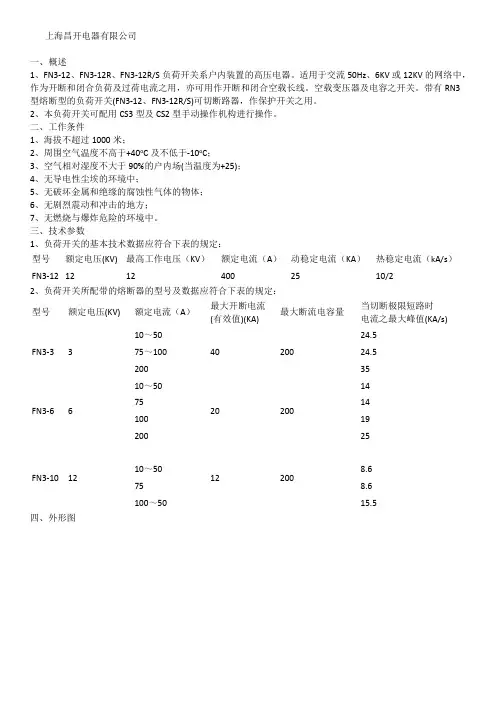

FN3负荷开关说明书
上海昌开电器有限公司一、概述1、FN3-12、FN3-12R 、FN3-12R/S 负荷开关系户内装置的高压电器。
适用于交流50Hz 、6KV 或12KV 的网络中，作为开断和闭合负荷及过荷电流之用，亦可用作开断和闭合空载长线。
空载变压器及电容之开关。
带有RN3型熔断型的负荷开关(FN3-12、FN3-12R/S)可切断路器，作保护开关之用。
2、本负荷开关可配用CS3型及CS2型手动操作机构进行操作。
二、工作条件1、海拔不超过1000米；2、周围空气温度不高于+40o C 及不低于-10o C ；3、空气相对湿度不大于90%的户内场(当温度为+25)；4、无导电性尘埃的环境中；5、无破坏金属和绝缘的腐蚀性气体的物体；6、无剧烈震动和冲击的地方；7、无燃烧与爆炸危险的环境中。
三、技术参数1、负荷开关的基本技术数据应符合下表的规定： 型号额定电压(KV) 最高工作电压（KV ）额定电流（A ） 动稳定电流（KA ） 热稳定电流（kA/s ） FN3-12 12124002510/22、负荷开关所配带的熔断器的型号及数据应符合下表的规定： 型号额定电压(KV)额定电流（A ） 最大开断电流 (有效值)(KA)最大断流电容量当切断极限短路时 电流之最大峰值(KA/s) FN3-3310～5040 200 24.575～100 24.5 200 35 FN3-6610～5020 2001475 14 100 19 200 25 FN3-10 1212 20010～50 8.6 75 8.6 100～5015.5四、外形图1、拐臂2、框架3、上绝缘子4、主静触头5、弧动触头6、闸刀7、绝缘拉杆8、下触座9、下绝缘子10、熔断器FN3-12、FN3-12R 型负荷开关1、插座2、框架3、熔断器4、负荷开关本体FN3-12R/S 型负荷开关五、安装图1、FN3-12负荷开关与CS3操动机构传动装置连接安装图(机构安装在开关之后)六、安装图FN3-12负荷开关与CS3-Ⅰ操动机构传动装置连接安装图(机构安装在开关之前)1、辅助开关2、连杆3、M6双头螺杆（客户自备）4、CS3-T型操动机构5、3/4焊接钢管（客户自备）6、弯型拐臂7、FN3-12型户内负荷开关制造：上海昌开电器有限公司。
fzw28负荷开关说明书
警告： 严禁打开封盖！除柱上安装螺栓和螺母外，请勿松卸、紧固所有螺栓和螺母！ FZW28-12型户外真空负荷开关说明书红光电气集团有限公司目 录一、概述....................................01 二、技术参数..............................01 三、附件....................................01 四、可选项.................................01 五、结构....................................01 六、操作功能..............................03 七、装卸、运输和接线及注意事项...03 八、维护与检查 (06)配电自动化开关设备柱上安装操作说明一、概述………………………………10 二、工作计划…………………………10 三、安装在柱上之前的操作和检查…11 四、柱上安装工作……………………13 一、概 述FZW28-12型户外真空负荷开关适用于柱上安装的场合，具有手动和自动操作功能。
本开关采用真空灭弧和SF6气体作对地及相间绝缘介质。
本产品符合GB3804 《高压交流负荷开关》及GB11022《高压开关设备和控制设备标准的共用技术要求》。
本说明书描述柱上真空负荷开关的结构、功能和组装方法。
二、技术参数 技术参数如表1所示。
三、附件开关有诸如螺栓、螺母和挂板等附件，它们均附着在开关的起吊架上。
四、可选项开关有下列部件可供选择使用。
带有联接外部设备（供电设备、信号检测设备）等的控制电缆插座。
五、结构5.1 开关的外形图如图1所示。
开关由外壳、起吊架和主电路联接部分构成。
外壳由箱盖1、箱体2和机构罩3组成，并有可靠的密封结构。
开关密封处有一个由防雨垫圈和“○”形密封圈组成的膜封结构，以便长期使用时保证没有水份，包括雨水进入开关内部。
HH3、4系列负荷开关 说明书
100
200～600
熔断器额定电流(A)
10～20 30
60
100
200～600
熔断体额定电流(A)
10 15 20 30 40 50 60
100
200～600
熔断器型式
瓷插式熔断器
有填料封闭管式熔断器
熔体规格圆铜排mm
0.33 0.44 0.55 0.73 0.92 1.07 1.2 1.22
片状
512±2.25 355±2 205±2
560±2.7 420±2.5 630±3 420±2.5
205±2 205±2
表2 mm
安装尺寸
H
L
φ
160±1.3 275±1.5 8±0.58 250±2 375±1.5 8±0.58
257±2 432±2 9±0.58
302±2 310±2.7
471±2 547±3
一、概述 1.1 用途
HH3.4系列负荷开关(以下简称负荷开关)适用于交流频率50Hz,额定工作电 压至380V，额定工作电流至600A的电路中，可作为手动不频繁地接通与分断有 负载电路，并作过载与短路保护之用。 1.2 工作条件
负荷开关保证在下列条件下可靠地工作： 1.2.1 海拔高度不超过2000m。 1.2.2 周围环境温度不高于+40℃及不低于-5℃,且24小时平均值不超过+35℃； 1.2.3 空气相对湿度在+40℃时不超过50%，在较低的温度下可以有较高的相对 湿度，例如20℃时相对湿度可达90%，并且要考虑由于温度变化而产生的凝露 的消除。 1.2.4 垂直安装于无强烈振动和冲击的场合。 1.2.5 在无爆炸危险及腐蚀气体的场合。 1.2.6 在无雨雪侵袭的地方 1.3 负荷开关的污染等级为3级 1.4 负荷开关的安装类别为Ⅲ类。
SFL-12负荷开关使用说明书
15
在环境符合安装使用说明书要求的正常使用条件下，开关本体部分可保证 20 年免维护，因环境差异，仍需对 FL(R)N -24D 型 SF6 负荷开关进行必要的 检查、维护工作。 ■ 根据工作环境，在 6-12 月间对开关本体进行适当的外观检查，对污秽和受
潮的表面予以清除。 ■ 每年对操作机构进行 1-2 次的润滑和操作检查，要求动作正常。 ■ 对装有压力监测的负荷开关，进行不定期检查压力表的读数，对表上的读数
6.5 附件 ■辅助触点 配 K 型操作机构的 SI 辅助触点（2 常开+2 常闭）：S2 辅助触点（1 常开+1 常 闭） 配 A 型操作机构的 SI 辅助触点（2 常开+2 常闭）：S2 辅助触点（1 常开+1 常 闭） 注：辅助触点数量需增加时，请与我公司联系。 ■带电显示（可选） 开关本体的下端出线带有三相传感器，可接出到操作面板上的带电显示装置，
示意图见图 3：
7
图 3 防爆膜示意图
■SFL-12DR 型 SF6 负荷开关及其组合电器设有合闸、隔离、接地三个工 作位置。
主回路接线端外形尺寸见图 4：
图 4 主回路示意图
8
5.2 灭弧原理 SFL-12DR 型负荷开关是以充入的 SF6 气体作为绝缘和灭弧介质.当负荷
开关隔离时,电弧在永磁体产生的磁场作用下，产生旋转拉长，并在 SF6 气体的 作用下冷却，直至电流过零时熄灭。
* 当开关内的气体压力为零表压时，负荷开关仍可以进行负荷电流的合分闸操作。
四、安装说明
SFL-12 型 SF6 负荷开关及其组合电器可配于 XGN15-12 型户内箱式环网
柜、实现多种主接线方案要求。
SF6 负荷开关及负荷开关—熔断器组合电器的外形安尺寸。（见图 1）
HH4系列负荷铁壳开关使用说明书
HH4系列负荷铁壳开关
一、适用范围
HH4系列负荷铁壳开关，适用于额定工作电压380V、额定工作电流10A-600A，频率为50Hz的交流电路中，可作为手动不频繁地接通分断有负载的电路，并对电路有和短路保护作用。
二、型号及其含义
三、结构特点
3.1 开关在结构上设计成侧面旋转操作式，共分四部分，操作机构、熔断器、铁壳和触头系统。
3.2 操作机构有快速分断装置，开关的闭合和分断速度与操作者手的动作速度开关，因而保证操作人员和设备的安全。
3.3 触头系统带灭弧室，触头系统全部装在铁盒之内，完全处于封闭状态，保证人员安全。
3.4 罩盖关闭后可以与锁扣楔合，当开关在闭合位置时，由于罩盖与操作机构联锁，罩盖不能打开。
另外罩盖也可以加锁。
四、技术数据
4.1 负荷开关在额定电压105～110％下其熔断器的额定熔断
短路电流应符合下表的规定。
4.2 负荷开关的熔断器在周围空气温度为20±5℃时通以1.75Ie应在1小时内熔断，通以1.3Ie应在1小时内不熔断（Ie 为负荷开关额定工作电流）。
五、安装尺寸。
NXB柱上SF6负荷开关安装使用说明书
—安装使用说明书NXB柱上SF6负荷开关• 性能提升• 安全可靠• 产品丰富••—目录01. 概述 0402. 技术参数 0603. 验收/检查/存放 0704. 安装 0805. 接地 1106. 通电 1207. 维护 1208. 安装操作 1309. 安装实例 1410. 尺寸图 1511. 电气接线图 17附录1 线路连接 18附录2 柱上SF6负荷开关的总体布置 194N X B 柱上S F 6负荷开关术语为避免任何误解，NXB 柱上SF 6负荷开关在本说明书中简称“NXB ”。
NXB 是一种可在严酷环境下使用的SF 6气体绝缘、柱上安装的负荷开关，有较强的负荷开断和故障关合能力且能满足隔离开关的绝缘要求。
接地的金属箱体能防止处于分闸位置的开关通过泄漏电流。
1.1 连接NXB 可以和架空线路直接连接，也可以通过适配DIN47636 400系列或EN 50181 C 型标准套管的电缆连接头和电缆连接。
1.2 接地开关（可选功能）NXB 可选配内置接地开关，供出线侧线路之安全及可靠接地用。
这种方案称为三工位开关以区分于标准两工位开关。
接地开关是手动而不是电动操作。
—01.概述—01 NXB 柱上SF 6负荷开关类型（背视图）二工位开关NXB_630A_型三工位开关NXB_630C_型1.3 安装NXB 可以水平安装于架空线的上方或下方。
1.4 操作水平安装的NXB 柱上SF 6负荷开关可用绝缘拉杆动操作。
1.5 电动操作装置（可选功能）NXB 可选配电动操作机构来实现分、合电动操作。
请参见手册34UEMC45_。
而接地开关的操作因考虑到安全因素始终是手动操作。
1.6 手动机械闭锁机构（可选功能）NXB 可选配手动机械闭锁装置。
该装置可在杆下通过绝缘拉杆将开关闭锁在任意位置（合闸/分闸/接地）。
闭锁状态可通过观察窗清晰可见。
闭锁状态下，电动控制回路自动失效。
闭锁时发出供远方控制的报警信号。
SFL-12负荷开关使用说明书
SFL-12系列负荷开关使用说明书红申集团（Italy）控股有限公司一、概述SFL-12型户内高压SF6负荷开关为额定电压12KV的户内开关设备,采用SF6气体为灭弧和绝缘介质，集合闸、隔离和接地三个工位，具有体积小，安装使用方便和对环境适用性强的特点。
SFL-12型户内高压SF6负荷开关适配智能控制单元与保护模块，实现“三遥”与后能控制功能，可作为工矿企业、民用供电及二次变电所电器设备的控制和保护。
负荷开关+熔断器组合电器开断故障电流 20ms内，能有效控制故障蔓延及提供同步实现三相馈电隔离，尤其适用于变压器保护及环网供电。
SFL-12/T630-20型户内高压SF6负荷开关（以下简称负荷开关）和SFL-12DR /T125-31.5型组合电器（以下简称组合电器）符合国家标准GB3804-1990《3.6～40.5KV交流高压负荷开关》和GB16926-1997《交流高压负荷开关—熔断器组合电器》。
二、使用环境条件■周围空气温度上限+40℃下限-40℃■环境湿度日平均相对湿度不大于95%月平均相对湿度不大于90%■海拔本公司的设备安装场所具有5000m以下海拔运行经验。
■地震地震烈度不超过8度周围空气应不受腐蚀性可燃性气体、水蒸气等明显污染，应无经常性剧烈震动。
三、主要规格及技术参数* 当形式试验型号，如需要选用其他型号产品，须经相关试验。
* 当开关内的气体压力为零表压时，负荷开关仍可以进行负荷电流的合分闸操作。
四、安装说明SFL-12型SF6负荷开关及其组合电器可配于XGN15-12型户内箱式环网柜、实现多种主接线方案要求。
SF6负荷开关及负荷开关—熔断器组合电器的外形安尺寸。
（见图1）SFL-12DR型SF6负荷开关由弹簧机构和开关本体组成.负荷开关通过压板上4-Ф6.5的孔和开关后面Ф12的孔与柜体进行固定连接。
SFL-12负荷开关可装设于独立的上部单元中。
1、母线室母线室布置在柜的上部，在母线室中主母线连接在一起，跨接相邻的开关柜。
wg系列负荷开关说明书
以下是WG系列负荷开关的简要操作说明：该负荷开关适用于交流50Hz、额定电压至660V、直流电压至440V、约定发热电流至3200A的工企业配电设备中，用作不频繁接通与分断电路及电气隔离。
开关的操作可以分为以下几个步骤：检查开关是否处于关闭状态，确认机械联锁是否可靠。
操作负荷开关的手柄，使其与电源或负载线路相接通，观察开关的工作状态是否正常。
当需要断开负荷开关时，操作手柄使其与电源或负载线路断开，同时观察开关的工作状态是否正常。
使用负荷开关时，应注意以下事项：操作时应根据实际情况选择合适的开关类型和规格，避免超载或频繁操作。
在使用过程中，应定期检查开关的机械部件是否松动或磨损，及时进行维护和保养。
在进行开关操作时，应遵循相关安全规程，确保人员和设备的安全。
FN7负荷开关使用说明书
FN7-10DR气压式负荷隔离开关FN7-12DR气压式负荷开关，FN7-12DR 型交流高压负荷开关，是一种新型产气式户内高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。
额定电流：400A、630A。
FN7-12DR 型交流高压负荷开关（以下简称负荷开关）是一种新型产气式户内高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。
FN7-12C型系列高压负荷及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构、使得安装更加简捷方便，能够满足广大用户的不同要求。
说明：DS接地开关在进线端，DX接地开关在出线端，L联锁装置，R熔断器，RA撞击式熔断器（脱扣器），F电动分闸装置。
使用环境条件1、周围空气温度：上限+40 ℃，下限一般地区10℃，高寒区-25℃。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。
型号说明FN7-12DSL 表示接地开关在进线端，带联锁装置；时为分闸位置。
5 负荷开关操作机构及母线安装好以后，应进行不少于5次的分合闸操作，其运动部分应灵活，导电接触应良好，动静触刀无因母线安装而产生错位现象。
使用与维护1 拆箱后按照装箱单检查产品及随机的技术文件是否齐全，检查产品在运输，保管过程中有无损伤。
2 清除产品上的尘土，并将绝缘子及接地部件擦拭干净。
3 导电部分及机械磨擦部位，涂以中性凡士林。
4 安装完毕后检查连线是否正确、良好、接地是否可靠。
5 在运行中应定期进行检查与维护，每年进行一次；在分断20次额定负载后，应进行全面检修。
6 检修应在不带电的情况下进行，并应检查绝缘子，触头接触等情况。
7 运行人员必须熟悉本负荷开关的性能、结构及安装等所有部分。
FKN12负荷开关使用说明书
概述FKN12-12D/630-20型户内交流高压负荷开关(以下简称FKN12-12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。
配装接地开关的负荷开关，可以承受短路电流。
FKN12-12R.D/125-31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12-12R.D组合器)是FKN12-12D负荷开关开断与S□LAJ-12(XRNT□-12)高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
使用环境条件周围空气温度：上限+40℃，下限-25℃；海拔高度：1000m及以下；相对湿度：月平均值不大于90％，日平均值不大于95％；周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；无经常性的剧烈运动；耐污秽等级：II级。
如使用条件超过上述规定，由用户与制造厂协商确定。
型号及含义主要技术参数序号项目单位F KN12-12D/630-20 FKN12-12R.D/125-31.51 额定电压kV 122 额定频率Hz 503 额定电流 A 630 1254 雷电冲击耐受电压kV 对地及相间、隔离断855 1min工频耐受电压kV 对地相间42、隔离断486 额定热稳定电流kA 20(4S)7 额定动稳定电流kA 508 额定关合电流(峰值) kA 50 -9 额定短路开断电流kA - 31.510 额定转移电流kA - 1.511 最大开断电流(参考值) kA 1.812 开断空载变压器容量kva 125013 额定电缆充电电流 A 1014 额定有功负载电流开断次数次＞10015 撞击器触发负载开关分闸时间S - ＞0.0616 接地开关热稳定电流kA 20(2S) 20(2S)17 接地开关热稳定电流(峰值) kA 50 5018 电动机操作电源电压V AC220、DC48外形及安装尺寸。
FN5负荷开关使用说明书
FN5-12R（L）型户内交流高压负荷开关一熔断器组合电器适用于50HZ、12KV的电网络中，作为1图 FN5-121、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆 10、负荷开关转轴 11、弹簧储能机构12、操作机构2图 FN5-12D1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴 10、导向片 11、触座接线板 12、拉杆13、负荷开关轴 14、接线开关弹簧储能机构 15、接地开关弹簧储能机构 16、负荷开关操作机构 17、接地开关操作机构3图 FN5-12R1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
4图 FN5-12RS1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
5图 FN5-12RL1、低架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构6图 FN5-12RDL1、底架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构 10、联锁装置 11、负荷开关操动机构 12、接地开关。
FN5负荷开关使用说明书
FN5-12R（L）型户内交流高压负荷开关一熔断器组合电器适用于50HZ、12KV的电网络中，作为1图 FN5-121、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆 10、负荷开关转轴 11、弹簧储能机构12、操作机构2图 FN5-12D1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴 10、导向片 11、触座接线板 12、拉杆13、负荷开关轴 14、接线开关弹簧储能机构 15、接地开关弹簧储能机构 16、负荷开关操作机构 17、接地开关操作机构3图 FN5-12R1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
4图 FN5-12RS1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
5图 FN5-12RL1、低架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构6图 FN5-12RDL1、底架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构 10、联锁装置 11、负荷开关操动机构 12、接地开关。
负荷开关使用说明书
KBG-□/10(6)FY矿用隔爆型移动变电站用高压负荷开关使用说明书安装、使用前请仔细阅读本说明书1. 概述：1.1产品技术特点：KBG—□/10（6）FY矿用隔爆型移动变电站用高压负荷开关主要器件采用新型空气式高压负荷开关，具有开断转移电流大，结构简单，安全可靠，适于频繁操作，电寿命长等特点。
由于采用新型灭弧方式，保证了触刀不易损坏，提高了接通与分断能力，动热稳定性能好，绝缘水平高，操作简便，动作可靠。
本开关设有急停上级电源接点、低压侧馈电闭锁接点，开门闭锁开关等保护功能，提高了该产品使用的安全性。
1.2主要用途及使用范围本高压负荷开关是煤矿井下大容量移动变电站高压侧配套产品，作为开断和闭合移动变电站变压器的负荷电流和空载电流使用。
1.3使用环境及工作条件：（1）海拔高度不超过1000m；（2）环境温度+40℃~-20℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）具有甲烷混合气体、煤尘爆炸危险的煤矿井下；（5）无强烈冲击、震动的地方；（6）无明显破坏绝缘的气体或蒸汽的环境中；（7）与水平面的安装倾斜度不超过15℃；（8）能防止滴水的地方。
1.4型号说明—移变负荷额定电压：kV额定电流: A高压隔爆型开关1.5执行标准： GB8286-2005、GB3836-2010、1.6防爆标志： ExdI1.7防爆型式：矿用隔爆型1.8基本参数：工作制为8小时2. 结构特征与工作原理1）结构：本开关的外形结构见附图1，它由隔爆箱体、门盖、负荷开关等组成。
壳体后法兰用螺栓与干式变压器进线盒法兰连接成一体。
箱门上设有观察窗，用以确认箱内负荷开关动作情况，箱体与箱门之间设有行程开关，确保在开门状态下，上级电源不能合闸。
隔爆箱体上部设有高压电缆接线箱，右侧设有操作手柄及闭锁按钮。
2.1 工作原理：工作原理见附图23 技术特性3.1 耐压要求：对负荷开关高压带电部分相间和对地进行工频耐压试验，6kV时工频耐压23kV历时1min（10kV时，耐压30kV）无击穿和闪络现象为合格；3.2额定短时耐受电流和额定短路持续时间见表1；表13.3主回路电阻为≤800uΏ；4. 尺寸、重量4.1外型尺寸（单位mm）：长×宽×高 610×1000×1000接口法兰尺寸 600×600（10kV）、490×490(6kV)4.2重量： 340kg5. 安装、调整5.1安装方法及注意事项（1）拆开包装箱，首先对产品进行外观检查，再将产品箱盖打开，进行内部检查，如无异常现象，方可进行安装。
正泰NF1-32负荷开关说明书
1 适用范围2 型号及含义NF1 负荷开关 NF1负荷开关适用于交流50Hz或60Hz、电压690V及以下的电气线路中。
广泛应用于建筑、电力、石油化工及其它行业的配电系统和自动化系统。
主要用于机床、风机、泵类的主开关，也可以作为小容量电机的启停开关。
由于带有隔离功能，负荷开关可以作为一种将停电部分与带电部分隔离，并造成一个明显的断开点，以隔离故障设备或进行停电检修的隔离开关。
使用类别为：AC-23A、AC-22A。
符合标准：GB 14048.3、IEC 60947-3。
防护形式：0.不带防护外壳；1.带防护外壳；3 正常工作条件3.1 环境温度3.1.1 周围空气温度为-5℃～+40℃;24h的平均温度不超过+35℃(特殊申明除外）。
3.2 海拔高度3.2.1 安装地点海拔不超过2000m。
3.3 极限大气位置3.3.1 大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃,平考虑因温度变化发生在产品表面的上的凝露。
3.3.2 污染等级：3级。
3.3.3 安装类别：Ⅱ。
4 结构特点NF1负荷开关采用模数化设计。
结构上采用模块化，具有灵活多样的组合性；操作机构采用弹簧蓄能，产品的接通和分断速度与操作手柄的速度无关；保证产品的接通及分断能力；接触系统采用双断点桥式结构；接线方式采用压线框方式；安装方式采用板前安装（螺钉安装、导轨安装）、板后安装；外壳采用玻璃纤维增强塑料，有很高的介电性能，具备高的防护能力和可靠的操作安全性。
N F 1-□/·□□·□·□安装方式：0.板前螺钉安装；1.板后螺钉安装；2.板前导轨安装；3.门锁安装；辅助端子：0.不带；1.接地端子；2.N极（不可断开）；极数：3，3P；4，4P；约定自由空气发热电流设计序号负荷开关企业特征代号让 电 尽 其 所 能 >> B-448控制电器5 主要技术参数6 安装使用及维护6.1 开关外形及安装尺寸见图1。
负荷开关说明书
一、概述电气设备的保护和控制用。
其中负荷开关—熔断器组合电器与变压器保护特性相匹配，对环网供电单元尤其适用。
环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压：≤1.8×10-3MPab)海拔高度：不超过1000m；c)地震烈度不超过8度；d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
若有特殊要求，请用户和我公司联系！四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准，并已通过了全部型式试验。
七、FL(R)N36-12 D型SF6负荷开关1 2 34 5 6 7注：1、上接线端头。
2、上壳体。
3、操作机构。
4、下接线端头。
5、电显输出端。
6、下壳体。
7、固定螺栓。
八、操作机构（一）、二工位手动操作机构1 2 3 4 5注：1、SF6开关合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、合、分闸操作孔。
（二）、三工位手动操作机构1 2 3 4 56注：1、合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、SF6开关合闸操作孔。
6、分闸按钮。
（三）、二工位电动操作机构（四）、三工位电动操作机构1 2 3 4 5 1 2 3 4 56 7 6 7 8注：1、辅助接点。
2、合、分闸指示。
注：1、辅助接点。
2、SF6开关合、分闸指示。
3、连锁机构。
4、接地开关操作孔。
3、连锁机构。
4、接地开关操作孔。
5、操作手柄。
6、储能电机。
5、操作手柄。
6、储能电机。
7、手动合、分闸操作孔。
7、手动合闸操作孔。
8、分闸按钮。
九、操作程序FL(R)N36-12□型负荷开关出厂前，经过严格的出厂检验，符合产品的技术要求。
在安装、调试前，必须仔细的阅读安装使用说明书，并做好以下准备工作。
负荷开关使用说明书1
FLN 型负荷开关是一种 SF6 气体为绝缘和灭弧介质，开关本体置于加强型环氧树脂绝缘材料浇注的密封 壳体内，开关技术性能优良，质量稳定可靠。是新一代替代同类进口产品的开关设备。
深圳市南山区西丽麻勘益民工业区 6 栋 1 楼
电话：0755-86321066、26973135
传真：0755-86276756
深 圳 市 宝 创 电 气 有 限 公 司
FLN-12 系列六氟化硫负荷开关
产 品 说 明 书
深圳市宝创电气有限公司
深圳市南山区西丽麻勘益民工业区 6 栋 1 楼 电话：0755-86321066、26973135 传真：0755-86276756
深 圳 市 宝 创 电 气 有 限 公 司
一、产品概述
2、 进线柜操作程序 2.1 送电 2.1.1、首先检查带电显示器是否带电，FS6 气压表是否在最小安全值以上。 深圳市南山区西丽麻勘益民工业区 6 栋 1 楼 电话：0755-86321066、26973135 传真：0755-86276756
ቤተ መጻሕፍቲ ባይዱ
深 圳 市 宝 创 电 气 有 限 公 司
2.1.2、接地开关分闸：将操作手柄插入接地开关操作孔内，逆时针转动即可分闸，此时面板 中心的分合指示牌呈“/”状，下门板锁住。 2.1.3、负荷开关合闸：将操作手柄插入负荷开关操作孔内，顺时针转动即可合闸，此时面板 中心的分合闸指示牌呈“┃”状，带电显示器闪亮。 2.2 停电 2.2.1、首先检查带电显示器是否带电，FS6 气压表是否在最小安全值以上。 2.2.2、负荷开关分闸：将操作手柄插入负荷开关操作孔内，逆时针转动即可分闸，此时面板 中心的分合闸指示牌呈“/”状，带电显示器熄灭。 注意： 1、如果电源从开关上端进入，则带电显示器随开关分合而熄灭、闪亮。 2、 、如果电源从开关下端进入，则带电显示器一直闪亮。此电源不断，禁止和接地开关。 3、压力表相对压力值小于 0.035Mpa 时，切勿送电，请于该柜所属公司联系。 3、 出线柜操作程序 3.1 送电 3.1.1 首先检查带电显示器是否带电，FS6 气压表是否在最小安全值以上。 3.1.2、接地开关分闸：将操作手柄插入接地开关操作孔内，逆时针转动即可分闸，此时面板 中心的分合指示牌呈“/”状，下门板锁住。 3.1.3、负荷开关合闸：将操作手柄插入负荷开关操作孔内，顺时针转动即可合闸，此时面板 中心的分合闸指示牌呈“┃”状，带电显示器闪亮。 3.2 停电 3.2.1、首先检查带电显示器是否带电，FS6 气压表是否在最小安全值以上。 3.2.2、负荷开关分闸：将面板右下角红色按钮按下，负荷开关即可分闸，此时面板中心的分 合闸指示牌呈“/”状，带电显示器熄灭。 注意： 1、如果电源从开关上端进入，则带电显示器随开关分合而熄灭、闪亮。 2、 、如果电源从开关下端进入，则带电显示器一直闪亮。此电源不断，禁止和接地开关。 3、压力表相对压力值小于 0.035Mpa 时，切勿送电，请于该柜所属公司联系。
PVB-L柱上真空负荷开关安装使用说明书
—安装使用说明书PVB-L柱上真空负荷开关• 性能提升• 安全可靠• 产品丰富••—目录前言 0401. 概述0502. 技术参数0603. 验收、检查与存放0704. 安装0805. 接地1006. 负荷开关的操作说明1107. 启用1308. 定期检查1409. 维修和维护1510. 备件和辅助元部件1611. 电气接线原理图1712. 安装尺寸184PV B-L柱上真空负荷开关本说明书包括安装和使用PVB-L柱上真空负荷开关所必需的技术资料。
为了正确安装和使用此负荷开关，请仔细阅读本说明书。
负荷开关在出厂时，整体分成两个包装箱（手动产品为一个包装箱）：• 负荷开关本体及可选安装支架• 电动控制箱此外，有关的资料文件和所需提供的配件以及备件也附在相应的包装箱内。
可选件等根据合同书中的要求提供。
• 负荷开关的二次控制设备，若需与外接的综合保护及 监视装置配合使用，应在合同书中注明要求，如防 跳、合分闸监视等方面的要求• 维修：若需更换某一零部件，请采用本公司提供的标 准配件。
对于如何正确的安装，请参阅有关的说明或 向ABB公司现场服务部门咨询• 所有的安装、使用、操作和维护工作，必须由合格的 专业人员去承担• 环保：一旦负荷开关需更换安装地点，PVB-L柱上真 空负荷开关的拆卸和重新安装是简单方便的，且不需再耗费原材料参照标准：GB 3804，IEC 62271－103。
—前言5前言 / 01.概述—01. 概述1.1 术语为避免任何误解，PVB-L柱上真空负荷开关在本说明书中简称“PVB-L”。
PVB-L是一种可在严酷环境下使用的真空开断、SF6气体绝缘柱上安装的负荷开关。
接地的金属箱体能防止一起有可能通过在分闸位置的开关的泄漏电流。
1.2 连接PVB-L可以和架空线路直接连接。
1.3 安装PVB-L可以单柱或双柱的坐装安装方式。
1.4 操作方式PVB-L可用钩棒进行手动操作或者可配置集成马达驱动器来实现分、合操作遥控（可选功能）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KBG-□/10(6)FY
矿用隔爆型移动变电站用
高压负荷开关
使用说明书
安装、使用前请仔细阅读本说明书
1. 概述：
1.1产品技术特点：
KBG—□/10（6）FY矿用隔爆型移动变电站用高压负荷开关主要器件采
用新型空气式高压负荷开关，具有开断转移电流大，结构简单，安全可靠，适于频繁操作，电寿命长等特点。
由于采用新型灭弧方式，保证了触刀不易损坏，提高了接通与分断能力，动热稳定性能好，绝缘水平高，操作简便，动作可靠。
本开关设有急停上级电源接点、低压侧馈电闭锁接点，开门闭锁开关等保护功能，提高了该产品使用的安全性。
1.2主要用途及使用范围
本高压负荷开关是煤矿井下大容量移动变电站高压侧配套产品，作为开断和闭合移动变电站变压器的负荷电流和空载电流使用。
1.3使用环境及工作条件：
（1）海拔高度不超过1000m；
（2）环境温度+40℃~-20℃；
（3）周围空气相对湿度不大于95%（+25℃时）；
（4）具有甲烷混合气体、煤尘爆炸危险的煤矿井下；
（5）无强烈冲击、震动的地方；
（6）无明显破坏绝缘的气体或蒸汽的环境中；
（7）与水平面的安装倾斜度不超过15℃；
（8）能防止滴水的地方。
1.4型号说明
—
移变负荷
额定电压：kV
额定电流: A
高压
隔爆型
开关
1.5执行标准： GB8286-2005、GB3836-2010、
1.6防爆标志： ExdI
1.7防爆型式：矿用隔爆型
1.8基本参数：工作制为8小时
2. 结构特征与工作原理
1）结构：
本开关的外形结构见附图1，它由隔爆箱体、门盖、负荷开关等组成。
壳体后法兰用螺栓与干式变压器进线盒法兰连接成一体。
箱门上设有观察窗，用以确认箱内负荷开关动作情况，箱体与箱门之间设有行程开关，确保在开门状态下，上级电源不能合闸。
隔爆箱体上部设有高压电缆接线箱，右侧设有操作手柄及闭锁按钮。
2.1 工作原理：工作原理见附图2
3 技术特性
3.1 耐压要求：
对负荷开关高压带电部分相间和对地进行工频耐压试验，6kV时工频耐压
23kV历时1min（10kV时，耐压30kV）无击穿和闪络现象为合格；
3.2额定短时耐受电流和额定短路持续时间见表1；表1
3.3主回路电阻为≤800uΏ；
4. 尺寸、重量
4.1外型尺寸（单位mm）：
长×宽×高 610×1000×1000
接口法兰尺寸 600×600（10kV）、490×490(6kV)
4.2重量： 340kg
5. 安装、调整
5.1安装方法及注意事项
（1）拆开包装箱，首先对产品进行外观检查，再将产品箱盖打开，进行内部检查，如无异常现象，方可进行安装。
（2）将负荷开关箱体安装在干式变压器高压侧对接法兰上，安装前检查隔爆法兰面是否完好，然后用螺栓紧固，选用相应绝缘电压等级的高压连接线将负荷开关A、B、C相对应变压器A、B、C相接好紧固，高低压开关联锁线对应接好，实现高低压开关联锁。
（3）将高压进线电缆接头用本产品随机配件专用引出端子接好，紧固在高压接线端子上，并且将接地线和控制线也对应接好，保证上级高压开关分励线圈与本开关的实现安全联锁。
5.2安装、调整后的验收试验项目、方法
（1）检查本产品配带的文件、配件是否齐全。
（2）对负荷开关高压带电部分相间和对地进行工频耐压试验，6kV时工频耐压23kV历时1min（10kV时，做耐压30kV）无击穿和闪络现象为合格。
6. 使用与操作
6.1使用前的准备和检查
（1）打开前门后进行10次分合闸操作，并观察负荷开关触刀的分合是否良好及绝缘拉杆是否有断裂情况，如正常关好前门。
（2）打开接线腔的上盖，电源线从高压引入接线端子引入，接线时注意电气间隙，不能小于规定值。
紧固好压紧螺母及上盖螺钉。
注意：保证隔爆间隙≤0.4mm。
6.2启动及运行过程中的操作程序、方法、注意事项
（1）合闸时，先送上级电源，松开手柄的定位紧固螺钉，将手柄逆时针转动操作手柄使负荷迅速合闸；这时手柄停在合闸位置上，并用联锁螺栓锁紧联锁按钮，注意不能旋入太多以免损坏按钮，此时低压侧馈电开关才能合闸。
（2）分闸时，松开联锁螺栓，这时联锁按钮的触点打开，低压侧馈电开关分闸，将手柄顺时针方向转动90°，负荷开关迅速分闸，在观察窗上可以观察到负荷开关触刀分合情况并确认，然后将联锁螺栓旋入定位孔中。
（3）检修负荷开关时，保证负荷开关在检修期间不能合闸。
打开门盖时，安装在壳体上的行程开关触点自动复位，在与高压侧配电装置分励线圈有对应连接时，使高压电源端的配电装置分闸断电，保证安全检修。
（4）需要打开接线腔，更换电缆或做维护时，必须按警告标志牌的要求进行
操作，先断开上级电源后开盖，为此本开关设置了急停上级电源的“急停上级电源”按钮，当按动此按钮后，使上级高压配电装置分闸，并应采取措施保证分闸后不能再合闸，然后利用高压验电笔检验无高压电后再进行维护。
注意：在维护维修时，严禁带电开盖！严禁损坏隔爆面！
7. 故障分析与排除
8. 保养、维修
定期检查绝缘电阻，绝缘电阻大于10MΩ为合格。
负荷开关的分合情况，开关分合迅速且三相一致性。
9. 运输、贮存：
9.1运输注意事项
产品运输中不得倒置，不得碰撞和受到雨雪侵袭。
9.2贮存条件及注意事项
负荷开关不使用时应处于分闸状态，后法兰盖板封闭，以防杂物和潮气侵入；产品应放在通风、干燥、无腐蚀性气体的仓库内，本产品防爆但不防雨。
10.其他注意事项：
10.1随机资料：内六角扳手一把，检验报告、生产许可证、安标证、合格证。
10.2订货须知
（1）写明产品型号和名称如KBG—200/6FY（或KBG—200/10FY）矿用隔爆型移动变电站高压负荷开关，6kV和10kV均可满足额定电流200A(100A)的需要。
（2）用户与变压器厂订购移变时，如果高压侧选用本产品，应标明产品型号、名称、数量。
也可直接向我公司订购。
（3）本产品实行一年保修，终身维护。
保修范围规定如下；
a符合本说明书规定的操作及使用规定损坏的。
b未擅自更换非原厂元器件造成故障的。
c隔爆外壳有明显磕碰损坏的。
d产品使用未超出本产品的额定使用及使用环境条件的。
e未超过保修期。
11．售后服务
产品在使用过程中出现异常问题，或需要进行技术培训，请与我厂联系。
本公司产品明细如下：
1、矿用隔爆型移动变电站用高压负荷开关
KBG-100/10FY KBG-100/6FY
KBG-200/10FY KBG-200/6FY。
