可伸缩避雨晾衣架的创新设计
机械创新设计论文 新型晾衣架
机械创新设计论文新型晾衣架引言晾衣架作为家庭必备的日用品，对于衣物的晾晒有着重要的作用。
然而传统的晾衣架使用效率低下、易生锈、摆放空间占用大等问题一直困扰着人们。
本论文旨在通过机械创新设计，提出一种新型晾衣架，优化晾衣架的使用体验，解决传统晾衣架存在的问题。
问题陈述1.传统晾衣架使用效率低下，往往只能晾干少量衣物；2.传统晾衣架易生锈，使用寿命短；3.传统晾衣架占用大量摆放空间，使用不便。
设计思路本论文的设计思路是通过机械创新，解决传统晾衣架存在的问题，提出一种全新的晾衣架设计方案。
新型晾衣架采用可折叠结构，占用空间小、易于存储。
同时，新型晾衣架还具有可伸缩的功能，可以根据需要晾晒不同数量的衣物。
另外，新型晾衣架采用防锈材料制造，具有较长的使用寿命。
设计细节可折叠结构新型晾衣架采用可折叠结构，通过在关键部位设置铰链和锁扣等装置，实现晾衣架的折叠和展开。
当不使用晾衣架时，可以将其折叠成较小的尺寸，方便存放在小空间中，如衣柜底部或储物箱内。
可伸缩功能新型晾衣架具有可伸缩的功能，通过在主杆上设置可调节的支撑杆，可以根据需要调整晾衣架的长度。
这样，无论是晾晒较短的衣物还是较长的大件衣物，都可以轻松应对。
防锈材料制造为了解决传统晾衣架易生锈的问题，新型晾衣架采用防锈材料制造。
例如，使用不锈钢作为主要结构材料，可以有效防止晾衣架生锈，延长使用寿命。
实验结果本论文进行了实验，验证了新型晾衣架的设计效果。
实验结果表明，新型晾衣架具有较高的使用效率，能够晾干更多的衣物。
同时，新型晾衣架的折叠和展开操作简便，存储方便。
此外，实验结果还表明，新型晾衣架的防锈性能良好，可长时间使用而不生锈。
结论本论文通过机械创新设计，提出了一种新型晾衣架的设计方案，并进行了实验验证。
实验结果表明，新型晾衣架解决了传统晾衣架使用效率低下、易生锈和占用摆放空间大等问题。
新型晾衣架具有可折叠结构和可伸缩功能，使其使用更加灵活方便。
此外，新型晾衣架采用防锈材料制造，具有较长的使用寿命。
毕业设计晾衣架
毕业设计晾衣架毕业设计晾衣架随着现代生活的快节奏，人们对于生活品质的要求也越来越高。
在家居生活中，晾衣架作为一个常见而重要的家居用品，扮演着不可或缺的角色。
然而，传统的晾衣架设计存在一些问题，如占用空间大、使用不方便等。
因此，我决定以毕业设计的形式，设计一款创新的晾衣架，以满足人们对于更高品质生活的需求。
首先，我将从晾衣架的材质入手。
传统的晾衣架多采用金属材质，虽然坚固耐用，但也存在一些问题。
金属晾衣架使用时间长了容易生锈，而且在潮湿环境下容易滑落。
因此，我决定采用新型材料，如塑料合金或碳纤维等，来制作晾衣架。
这些材料不仅具有耐用性强的特点，而且不易生锈，更加适合在潮湿环境中使用。
其次，我将考虑晾衣架的结构设计。
传统的晾衣架大多采用折叠式结构，虽然方便收纳，但在使用时却不够稳定。
为了解决这个问题，我计划设计一款可伸缩的晾衣架，以适应不同尺寸的衣物。
晾衣架的伸缩机构将采用高强度材料制作，确保伸缩过程中的稳定性和安全性。
此外，我还计划在晾衣架上增加一些人性化的设计。
例如，在晾衣架的顶部设计一个小型的风扇，以加速衣物的风干速度。
同时，我还计划在晾衣架的侧面设计一些小型的挂钩，方便悬挂小物件，如领带、围巾等。
这些细节设计将使晾衣架更加实用和便捷。
此外，我还考虑到晾衣架的使用环境。
在一些小户型的家庭中，空间有限，传统的晾衣架往往占据大量的空间。
为了解决这个问题，我计划设计一款可折叠的晾衣架，以便于收纳和移动。
晾衣架的折叠机构将采用简单而稳定的设计，确保在使用和收纳时的便捷性。
最后，我还将考虑晾衣架的外观设计。
传统的晾衣架设计简单，缺乏美感。
为了使晾衣架更加符合现代家居的审美需求，我计划在外观设计上加入一些时尚元素，如简约的线条和柔和的色彩。
这样不仅可以提升晾衣架的美感，还能使其与现代家居环境更好地融合。
总的来说，我将以毕业设计的形式，设计一款创新的晾衣架，以满足人们对于更高品质生活的需求。
通过采用新型材料、优化结构设计、增加人性化功能、考虑使用环境和注重外观设计等方面的改进，我相信这款晾衣架将能够提供更好的使用体验，为人们的生活带来便利和舒适。
大学生创新设计大赛多功能衣架设计
链轮参数
分度圆直径 d=75.73mm 齿顶圆直径 da=85.18mm
牙顶间隙 牙高 牙顶宽
分度圆弦齿高 ha=12mm
盐城工学院
齿根槽宽
4、晾衣杆强度校核
1200 q
σ=
M max 32M max = = W π D3 (1 − α 4 )
32 × 49 24 π ( 30 ×10−3 ) × 1 − 30
竖向剪刀片设计
数 量 ： 3 组 ， 长 度 L=400mm, 宽 d=30mm,厚δ=8mm,材料45钢 最大剪角：120°，最小剪角：30°
总 的 行 程 ： S1=n1L1 （ sin75°sin15° ） =6×300× （ 0.966-0.259 ） =1237mm 符合晾衣服时的伸出阳台所需的 长度。
S2= n2·L2（sin60°-sin15°） =3×400×（0.966-0.259）=848.40mm 符合晾衣服升降所需的高度。
盐城工学院
3、滚动螺旋机构的主轴
名称 牙型角 公称直径 螺距 中径 小径 代号 α D1 P d2 d3 ac H=0.5P f=0.366P W=f-0.536ac 主轴螺纹 30° 30 mm 3.5 mm 27.727 mm 26.211 mm 0.25 mm 1.725 mm 1.281 mm 1.147 mm
市场分析 畅想
盐城工学院
项目总结
本次大学生实践创新训练项目围绕专业知识，机械原理 和机械设计等课程是机制专业教学中不可或缺的一个重要环 节。通过本次大学生实践创新训练项目使得我们从各个方面 都受到机械设计的训练，对机械的有关零部件有机结合在一 起得到深刻的认识。 此次比赛的题目很有意义的结合专业所学的知识，考察 的很全面，有齿轮。轴承，等结构的分析，还有UG，CAD制 图，以及各种设计方案的比较，这不仅培养了我们自己的动 手能力和解决实际问题的能力，还培养了我们的团队的合作 精神。全体组员共同探讨，解决了许多个人无法解决的问题。 同时，我们深刻的认识到自己再知识的理解和接受应用方面 的不足。由于这次设计时间紧迫，有许多地方还有不足，有 待改进，今后的学习过程中，我们会更加认真学习！
可折叠伸缩晾衣架创新设计
悬挂式可折叠伸缩的晾衣架摘要: 在目前的人们日常生活中，由于高楼住宅越来越普遍，晾衣服的确成了一个问题。
在城镇住宅小区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，使用比较方便。
本方案所提供的悬挂式可折叠伸缩的晾衣架包括有晾衣杆、供折叠用的杆件、左右两套供折叠用的杆件、及使下梁架升降的滑轮和拉绳所组成，它的多个晾衣杆是支撑在两个下梁架的孔中，它的上梁架固定在天花板上，升降用的两套滑轮分别装在两个上梁架上，两套折叠用的杆件将左右的上梁架和下梁架相互连接起来。
关键字悬挂式折叠伸缩晾衣架本设计属于一种新型实用的家庭用的晾衣架，它涉及一种新型折叠式的晾衣架的结构。
一般家庭都有晾衣架晒衣物的生活需要，通常是用系好的晾衣绳将衣物晾晒，用后再将绳子收起，它虽实用但不美观，给实用上带来麻烦。
另外，将衣服晾在室外会有灰尘及其他杂质的污染，若将衣物晾在室内又会占用一定空间，同时也很不美观，因此，目前市场上已出现了多种可折叠的晾衣架，经调查发现，它们都是立在地上或固定在墙壁上的，立在地上的晾衣架用后需要收拾起来，固定在墙上的即或是能够折叠也需要占用一定的空间，对于室内面积较小的家庭的使用仍存在困难。
本实用新型的目的在于提供一种储存时不占用空间、美观实用的新型晾衣架，使用时能晾晒很多衣物，并且在使用操作上非常方便。
按如上构思本方案所提供的悬挂式可折叠伸缩的晾衣架包括有晾衣杆、供折叠用的杆件、左右两套供折叠用的杆件、及使下梁架升降的滑轮和拉绳所组成，它的多个晾衣杆是支撑在两个下梁架的孔中，它的上梁架固定在天花板上，升降用的两套滑轮分别装在两个上梁架上，两套折叠用的杆件将左右的上梁架和下梁架相互连接起来。
本方案中的供折叠用的各杆件是等长的四杆机构，在对顶点上延长出的等长杆件的端头分别与上梁架及下梁架的长孔相铰接，四杆机构的各关节销轴在长孔内滑动，其杆件都是带折边的薄板。
它的上下梁架都是薄壁板，它的两个上梁架都是弯成角形，在其上端面上都留有将其固定在天花板上的安装孔，在竖直面上都有带两翻边的长角孔，在长方孔处安装着滑轮，在下梁架上还有供支撑晾衣杆的多个圆孔和一个拉绳的连接孔。
机械创新设计论文_新型晾衣架(1)(1)(1)
一、设计名称：智能折叠伸缩防雨晾衣架二、研究现状分析：目前人们所使用的晾衣架多为不能随外界环境变化而自动收缩的传统类型。
假如住户是双职工．或者住户，有事在外，那么如果下雨或者夜晚，传统类型的晾衣架，就做不到使晾晒在室外的衣物避雨、避露水的功能。
炎热夏日．上班族通常是把衣物晾晒在室外一整天。
住户：即使在家．为了减少麻烦。
也很少在夏日的正午把衣物收回室内。
等气温下降之后再把衣物拿出去晾晒。
暴晒对衣物的损伤极大。
现在晾衣架类型主要有：固定型、折叠伸缩式、手动升降型和自动升降型四种。
在城镇住宅区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，实用比较方便。
但是其设计没有很好的解决晾衣架受力问题，从而使得晾衣架容易出现扭曲变形，实用寿命大打折扣。
晾晒衣服是生活中经常会遇到的活动，针对这一频繁而单调的工作，如果晾衣架是固定的，无疑增加了辛苦程度，而且还伴有危险。
以前，晾衣架最简单的一种是一根竹竿固定或悬挂在屋顶板下、窗外等地方；现在的居民很多是在天花板下焊接一根铁管作为晾衣架的挂具，晾衣服时，必须将衣服一件一件地穿上衣架，再用杈子将衣服挂在铁管上，工作效率低，又不方便，时常将衣服掉地弄脏，而且还不能充分利用阳光。
而目前市场上所卖的自动晾衣架只能满足单一的升降或单一的收缩功能，但升降功能只能解决挂衣服费力的问题却不能很好的利用阳光资源，而收缩功能刚好相反，只能解决充分利用阳光资源但不能解决费力这个问题。
本实用新型晾衣架正是基于上述的考虑设计的。
针对目前这种情况，我想设计一款实用的可折叠伸缩防雨晾衣架，希望能为所有的家庭主妇带来方便。
三、方案总体描述，拟实现的功能与应用场合及特点：1、明确设计任务，编写设计任务书：智能折叠伸缩防雨晾衣架的设计任务书机械系统的能量流图E I —— 电源输入到机械系统的能量；E C —— 克服工作机构负载而作功的能量，是机械系统的有效能；E S —— 系统广义储能，是机械系统工作过程中系统储能和释放能量的代数和；E L —— 系统损耗的总能量，包括驱动系统和机械传动部件中的各种能量损耗。

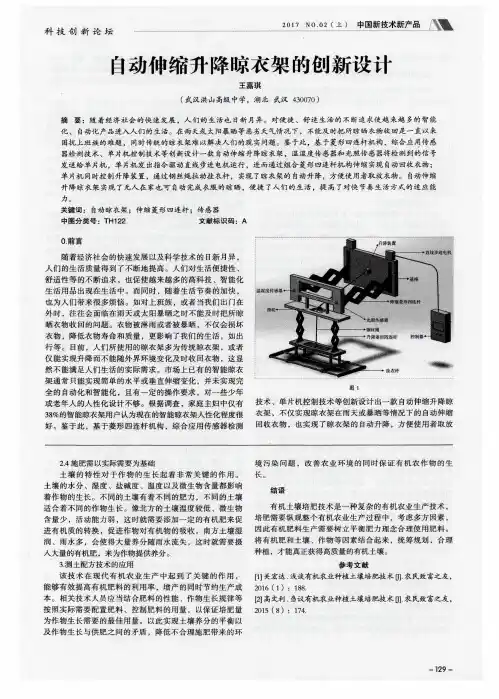

自动伸缩升降晾衣架的创新设计
…
．
一 一
…
自动伸缩 升 降晾衣架 的创新设 计
王嘉琪 （ 武汉洪山高级 中学 ，湖北 武汉 ４ ３ ０ ０ ７ ０） 摘 要：随着 经济社会 的快速发展 ，人 们 的生活也 日新 月异 。对便 捷 、舒 适 生活的不 断追求使 越 来越 多的智能 化 、 自动化 产品进入 人们的生活。在雨 天或 太阳暴晒等恶劣天气情况下 ，不能及 时把 所晾晒衣物收回是 一直以来
润 、雨 水多 ，会 使得 大量养 分随雨 水流失 ，这 时就需 要摄 将 有机 肥和 土壤 、作 物等 因素结 合起来 ，统筹 规划 ，合理
入 大量的有机肥 ，来为作物提供养分 。
３ ． 测土配方技术 的应用
种植 ，才能真正获得 高质量 的有机 土壤 。
参 考 文献
【 １ 】 关宏达 ． 浅谈有机农业种植 土壤培肥技术 Ⅱ 】 ． 农 民致富之友 ， 能够有 效提 高有机 肥料 的利用 率 ，增 产 的 同时 节约生 产成 ２ ０ １ ６（ １ ）：１ ８ ８ ．
困扰上班族 的难题 ，同时传统的晾衣 架难 以解决人们 的现 实问题。鉴 于此 ，基 于菱形 四连杆机 构 ，综合 应用传感
器检测技术 、单片机控 制技术等创新设计一款 自动伸 缩升降晾衣架 ，温湿度传感 器和光照传感 器将检 测到的信号
发送给单 片机 ，单片机发 出指令驱动直 线步进 电机运 行 ，进而通过组合菱形 四连杆机构伸 缩实现 自动回收衣物 ； 单 片机 同时控制 升降装置 ，通过钢丝绳拉动挂衣杆 ， 实现 了晾衣架的 自动升降 ，方便使 用者取放衣 物。 自动伸缩
土壤 的水分 、湿 度 、盐 碱度 、温度 以及微 生物 含量都 影 响
机械创新设计之新型晾衣架
机械创新设计之新型晾衣架作者:--------------- 日期：机械综合创新实验新型晾衣架的设计目录、摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二、设计灵感．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2三、设计原理．．．．．．．．．．．．．．．．．．．．．．．．．．．2四、比较创新．．．．．．．．．．．3五、机构简图．．．．．．．．．．．．．．．．．．3六、悬挂式可折叠伸缩的晾衣架．．．．．．．．．．．．．．．．．．．．．．4七、附图．．．．．．．．．．．．．．．．．．．．．．7新型晾衣架的设计一摘要：本实用新型晾衣架，主体部分为两套并行的四杆机构，俟干机构由上下摆杆中间杆和下摆组成。
在两组下摆杆之间设置晾衣框架，晾衣框架的下面设置衣架挂环。
在两组上摆杆之间设置固定连杆。
四杆机构由上摆杆，下摆杆和中间组成，且上摆杆比下摆杆短。
在晾衣架的下面可以挂衣服。
本实用新型结构简单，易于加工制作，成本较低，而且实用效果很好。
二设计灵感：在目前的人们日常生活中，由于高楼住宅越来越普遍，晾衣服的确成了一个问题。
在城镇住宅区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，实用比较方便。
但是其设计没有很好的解决晾衣架受力问题，从而使得晾衣架容易出现扭曲变形，实用寿命大打折扣。
本实用新型晾衣架正是基于上述的考虑设计的三设计原理：它的主体比分为两套并行的四杆机构，四杆机构由上摆杆 1 中间杆2 ，下摆杆3 组成。
在两组下摆杆3 之间设置晾衣架4 。
晾衣架4 的下面设置衣架环5 ，在两组上摆杆1 直接按设置固定连杆6 ，上摆杆1 和下摆杆3 分别通过铰链7 连接到阳台上，上摆杆1 比下摆杆3 短，以为这样可以是晾衣架在挂衣服的状态下自由固定，即自锁。
在晾衣架的两组上摆杆1 之间的固定连杆6上可以放置防雨布，它的防雨和遮阳的作用，晾衣架的衣架挂环5 可以挂衣服，并且利用四杆机构的自锁性，自动固定晾衣架。
【参赛案例】青少年科技创新大赛中学项目《可伸缩折叠智能晾衣架》
青少年科技创意大赛中学生项目可折叠伸缩智能晾衣架学生姓名张一梓任科雅指导老师任高峰王哦锋学校高级中学摘要：随着经济社会的快速发展，人们的生活也日新月异。
对便捷、舒适生活的不断追求使越来越多的智能化、自动化产品进入人们的生活。
在雨天或太阳暴晒等恶劣天气情况下，不能及时把所晾晒衣物收回是一直以来困扰上班族的难题，同时传统的晾衣架难以解决人们的现实问题。
针对这些问题我们开始了研究，通过对智能晾衣架控制系统的设计与实现的不断探究，得到了比较好的设计思路。
通过使用温湿度传感器、光敏传感器等元件，对环境的变化进行检测，然后再将测量数据传递给单片机，单片机的核心板再对所测量的温湿度和光线的强弱进行判别，驱使电机进行正转或者反转，达到智能晾晒衣物的目的。
关键词：智能伸缩菱形四连杆传感器创意产生的背景：人工智能化的产生以及运用使人们对家电、照明、窗帘管理控制和防盗报警等智能化方面的研究更近了一步，促使人们向全面人工智能化也更近了一步。
目前，人们所使用的晾衣架多为传统晾衣架，或者仅能实现升降而不能随外界环境变化及时收回衣物，这显然不能满足人们生活的实际需求。
市场上已有的智能晾衣架通常只能实现简单的水平或垂直伸缩变化，并未实现完全的自动化和智能化，且有一定的操作要求，对一些少年或老年人的人性化设计不够。
根据调查，家庭主妇中仅有38%的智能晾衣架用户认为现在的智能晾衣架人性化程度很好。
鉴于此，基于菱形四连杆机构，综合应用传感器检测技术、单片机控制技术等创新设计出一款自动伸缩升降晾衣架，不仅实现晾衣架在雨天或暴晒等情况下的自动伸缩回收衣物，也实现了晾衣架的自动升降，方便使用者取放衣物，具有很强的实用价值。
创意原理：自动伸缩升降晾衣架基于菱形四连杆机构，利用组合菱形四连杆机构可伸缩的特点，将其作为实现晾衣架伸缩功能的主要机械部件。
温湿度传感器和光照传感器作为晾衣架的“眼睛”，主要用于监测外部环境的变化，并将信息传递给晾衣架的“大脑”单片机控制器。
针对一种下雨可自动感应回收的扇形衣架的设计研究
针对一种下雨可自动感应回收的扇形衣架的设计研究现代生活中，环保意识逐渐增强，人们对于资源的节约和再利用变得越来越重视。
在日常生活中，我们经常会遇到一些衣物在下雨天晾晒时受到了很大的影响，需要及时收回。
设计一种下雨天可自动感应收回的扇形衣架对于解决这一问题具有重要意义。
本文将围绕这一主题展开设计研究，探讨如何设计一种智能的扇形衣架，使其能够在下雨天自动感应并收回，从而为生活中的衣物晾晒提供更为便利的解决方案。
一、设计原理1.感应系统扇形衣架需要具备感应下雨的能力，可以通过声光电等方式感应到下雨的情况。
可以通过安装感应器，当感应到下雨时，扇形衣架能够立即作出反应并自动进行收回操作。
2.智能控制在感应到下雨的情况下，扇形衣架需要能够智能地作出反应，进行自动的收回操作。
这需要一个可靠的智能控制系统，能够准确判断下雨的情况并及时进行收回操作。
3.结构设计扇形衣架的结构设计也需要考虑到下雨的情况，并能够有效地进行收回。
结构设计需要灵活而稳固，确保在下雨时能够迅速地进行收回动作，避免衣物受到雨水浸湿。
三、可行性分析从设计方案中我们可以看出，针对扇形衣架的自动感应收回设计具有一定的可行性。
现代科技的发展使得我们能够利用多种感应技术，从而实现对下雨情况的感应。
智能控制系统的发展也为我们提供了可靠的自动控制技术，能够实现对扇形衣架的智能控制。
在技术方面，我们有足够的条件来实现这一设计方案。
从市场需求的角度来看，扇形衣架的自动感应收回设计也具有一定的市场需求。
随着生活水平的提高，人们对于居家生活的便利性要求也越来越高。
一款能够在下雨天自动收回的扇形衣架，无疑能够满足人们对生活的便利性需求。
从市场需求的角度来看，这一设计方案也具有一定的可行性。
四、设计改进在实际应用中，我们还可以对设计进行一些改进，以提高其稳定性和可靠性。
可以在智能控制系统中加入一些自检功能，确保在使用过程中能够及时发现设备故障，并进行及时修复。
可以考虑在结构设计上进行改进，增加衣架的稳定性，以应对各种天气条件下的使用需求。
可伸缩避雨晾衣架的创新设计
可伸缩避雨晾衣架的创新设计
随着城市化的发展，在城市中，很多的住户都暂时失去自己的花园和露台，给自己空出空间晾晒衣物。
因此，伸缩避雨晾衣架应运而生。
它是一种创新的设计，可帮助住户在小面积内实现最大空间利用。
伸缩避雨晾衣架的设计特点是晾衣架具备强大的避雨功能，且具有伸缩功能，用户可根据实际情况进行伸缩调节，使其在使用期间带给用户更大的便利性。
从外观上看，伸缩避雨晾衣架看起来就像一个体积小，可以伸缩的遮阳篷。
它的外层遮阳布可以帮助用户挡住阳光的直接照射，防止阳光照射进家中，同时还能够有效地遮蔽雨水。
在遇到刺眼的阳光和突然下的大雨时，遮阳篷能够帮助用户快速应对问题，并保护衣服不沾湿。
伸缩避雨晾衣架的内部结构主要由两部分组成：晾衣架和升降杆。
晾衣架的材质一般是铝合金和塑料，它可以实现伸缩功能，且不易生锈。
升降杆通常由铝合金、钢材和塑料制成，其可适应不同高度的需求。
晾衣架还可以调整晾挂角度，以保持不同面料的形状和美观度。
由于伸缩避雨晾衣架方便易用、节省空间，且具有时尚的外观和复合使用功能，深受消费者青睐。
尤其是对于那些住在小公寓中的人来说，这是一个非常方便的工具，可以帮助他们保存空间，并且节约晾晒衣物时的时间和精力。
总的来说，伸缩避雨晾衣架是一款具有创新设计的家居晾晒工具，它是一项技术和设计的结晶，旨在为用户提供更多的使用灵活性和方便性。
它不仅解决了环境限制的问题，也带来了更多的生活品质。
伸缩结构设计案例
伸缩结构设计案例咱先说说这个晾衣架的基本情况。
平常家里要是晒衣服的地儿不大，或者有时候洗的衣服特别多，普通晾衣架就很让人头疼。
这个可伸缩的晾衣架就完美解决了这些问题。
它的结构其实不复杂。
主要就是中间有一根主杆，这根主杆是空心的，就像一个小管道似的。
然后呢，两边有可以伸缩的副杆。
这副杆是怎么伸缩的呢？它是通过一种类似嵌套的方式。
就好比是俄罗斯套娃，小的杆能套在大一点的杆里面。
在副杆的连接处，有一些小的卡子或者是简单的螺丝装置。
当你想把晾衣架伸长的时候，只要轻轻一拉副杆，副杆就从主杆里滑出来了，拉到你想要的长度后，卡子就会“咔哒”一声卡住，稳稳当当的，这样就固定住了长度。
再看看这个晾衣架的材料选择。
主杆一般是比较结实的金属材质，像铝合金之类的，又轻又不容易生锈。
副杆呢，也用的是轻便的金属，但是在表面会做一些处理，让它滑动起来更顺滑，不会在伸缩的时候卡住。
还有一个很贴心的设计，就是在晾衣架的两端。
它不是简单的光秃秃的杆，而是做了一些小弯钩。
这些小弯钩是可以活动的，你可以根据晾晒的东西调整角度。
比如说你要晒袜子，就把小弯钩调整成比较倾斜的角度，袜子就不容易被风吹掉；要是晒床单被罩这种大件，就把弯钩放平，增加晾晒的面积。
从使用场景来说，这个伸缩晾衣架简直是小户型的福音。
如果阳台比较小，平时就把晾衣架缩到最短的状态，不占地方。
等到要晒被子的时候，“哗”地一下把它拉长，瞬间就有了足够的空间晒被子。
而且啊，这个晾衣架还可以根据阳光的角度来调整长度和位置。
比如早上太阳从东边来，就把晾衣架伸到东边一点，让衣服都能晒到阳光。
再给你讲个关于伸缩结构的案例，那就是可伸缩的自拍杆。
现在大家都喜欢自拍，这自拍杆可太有用了。
这个自拍杆的伸缩结构和晾衣架有点类似，但又有它自己的小巧思。
它的杆也是一节一节嵌套起来的。
不过它的伸缩方式更方便操作，一般在杆的侧面有一个小按钮或者是可以滑动的锁扣。
当你按下按钮或者滑动锁扣的时候，杆就能自由伸缩了。
移动加长晾衣架设计理念
移动加长晾衣架设计理念
在现代都市生活中，晾衣架是家庭必备的家居用品之一。
然而，传统的晾衣架
设计往往存在着空间利用不足、不美观等问题。
为了解决这些问题，现在市面上出现了一种新型的晾衣架——移动加长晾衣架，它采用了全新的设计理念，为家庭带来了更便利、更美观的晾衣体验。
首先，移动加长晾衣架的设计理念在于充分利用空间。
它采用了可伸缩的设计，可以根据需要调整长度，从而适应不同的空间大小。
这样一来，不管是在小户型的家庭还是在宽敞的别墅中，都能够轻松地找到合适的摆放位置，不再受到空间限制。
其次，移动加长晾衣架的设计理念还在于美观与实用并重。
它采用了简约的外
观设计，搭配现代感十足的材质，让晾衣架不再只是简单的家居用品，而是成为了家居装饰的一部分。
同时，它还考虑到了实用性，采用了多功能设计，可以挂晾衣物、鞋子、包包等，让家庭空间更加整洁有序。
最后，移动加长晾衣架的设计理念还在于便利性。
它采用了轮子设计，可以随
时移动，不再需要费力地搬动晾衣架。
同时，它还考虑到了晾晒效果，采用了透气的设计，让晾晒的衣物更加快速干燥，让家庭生活更加便利。
总的来说，移动加长晾衣架的设计理念是在于充分利用空间、美观与实用并重、便利性。
它为家庭带来了更便利、更美观的晾衣体验，让家庭生活更加舒适、便利。
随着人们对家居生活品质的要求不断提高，相信移动加长晾衣架这种新型晾衣架将会越来越受到人们的欢迎。
机械创新设计之新型晾衣架
机械创新设计之新型晾衣架引言晾衣架是人们日常生活中必不可少的家居用品，它用于晾晒衣物，帮助衣物保持阳光的直射，使其更容易干燥。
随着科技的不断进步和人们对生活质量的追求，现代晾衣架也越来越注重创新设计。
本文将介绍一种新型晾衣架的机械创新设计，该设计在实用性和便捷性方面都有所提升。
设计理念传统的晾衣架一般采用固定式设计，往往需要占用一定的空间，且操作不够方便。
为了解决这些问题，我们提出了一种可伸缩式晾衣架的设计理念。
该设计理念的核心是结合机械原理，在保证晾衣架稳定性的同时，实现晾衣架的便捷操作。
设计细节结构设计新型晾衣架的主体结构由两个主要部分组成：支架和衣架。
支架采用折叠式设计，可以根据需要进行伸缩，方便存放和携带。
衣架则采用可调节的设计，可根据衣物大小进行调整，从而更好地适应不同尺寸的衣物。
操作方式该晾衣架的操作方式非常简便，只需要按下一个按钮即可实现晾衣架的伸缩和调节。
这个按钮位于晾衣架的便捷位置，可以很容易地被用户找到和操作。
当用户需要使用晾衣架时，只需按下按钮，晾衣架便会快速展开并固定在所需的位置上。
当不需要使用时，再次按下按钮，晾衣架会迅速收回和折叠，方便存放。
稳定性设计为了保证晾衣架的稳定性，我们在支架部分设计了锁定装置。
这个装置能够在晾衣架完全展开时自动锁定，避免晾衣架在使用过程中晃动或倾斜。
同时，在晾衣架收回时，这个装置也会自动解锁，保证晾衣架顺利收回。
材料选择为了保证新型晾衣架的耐用性和轻便性，我们选择了高强度、轻量化的材料，如铝合金和塑料。
这些材料既能够承受足够的重量，又能够减轻晾衣架自身的重量，提高携带的便捷性。
优势和创新点新型晾衣架相比传统晾衣架具有如下优势和创新点：1.便携性：支架的折叠式设计使晾衣架易于存放和携带，方便用户在不同场所使用。
2.简便操作：只需要按下一个按钮就能够实现晾衣架的展开和收回，大大简化了使用过程。
3.调节性：衣架采用可调节的设计，适应不同尺寸的衣物，提高了晾晒的灵活性。
针对一种下雨可自动感应回收的扇形衣架的设计研究
针对一种下雨可自动感应回收的扇形衣架的设计研究随着人们对环保意识的提高和生活水平的不断提高，人们对于生活品质的要求也越来越高。
在日常生活中，遇到下雨天，衣服洗好了晾在阳台上就无法继续晾晒了，而且如果未能及时收回，衣服容易被淋湿。
这时候，一种可以自动感应下雨并收回的扇形衣架就显得非常重要了。
本文将介绍一种自动感应下雨可收回的扇形衣架的设计和研究。
设计概念：扇形衣架是一种新型的晾晒衣物的工具，可以同时晾晒多件衣物，并且可以通过调节夹度以适应不同尺寸的衣物。
在晴天时，衣物可以晾晒在晾衣架上，而在下雨天时，晾衣架可以自动感应到下雨并且自行收回，以保护衣物不被淋湿。
这样一种设计理念是非常贴合现代人的生活需求的。
设计要点：1. 自动感应下雨：扇形晾衣架需要安装感应器，可以感应到外界的天气情况，一旦检测到下雨，就能够自动驱动晾衣架回收。
2. 收回机构设计：需要设计一个稳定可靠的收回机构，可以确保在下雨天气下，能够及时将晾衣架收回，以免因为雨水浸湿衣物。
3. 结构稳固：由于扇形的晾衣架需要支撑多件衣物，因此要求整个晾衣架的结构要稳固，可以承受一定的重量。
4. 节能设计：晾衣架在收回的时候需要消耗一定的能量，因此需要设计一种节能高效的收回机构。
设计材料和工艺：1. 主体支架：使用耐腐蚀、具有一定强度的铝合金材料来制作主体支架，可以在不同环境条件下使用。
2. 支架连接部分：可以使用不锈钢材料，具有一定的韧性和硬度，以确保支撑的稳固性。
3. 感应器和控制电路：选择高灵敏度的感应器，并且设计一套稳定可靠的控制电路，可以及时感应到下雨并且驱动晾衣架收回。
4. 节能电机和收回机构：可选择节能高效的电机来驱动收回机构，确保在消耗较少能量的情况下顺利完成收回动作。
未来展望：在今后的发展中，可以通过不断改进和创新，进一步提高自动感应下雨晾衣架的智能化程度，例如可以增加智能化的控制系统，可以通过手机远程操控晾衣架的收回和放下。
同时也可以通过采用更环保的材料和节能设备，来满足人们对于环保、节能的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可伸缩避雨晾衣架的创新设计【摘要】本文结合日常生活中衣物晾晒的需要，设计出一种较为简单和实用的可伸缩避雨晾衣架。
它主要由导轨、导套、手摇、和活动架等部件组成。
导轨主要是通过滚珠在导套内进行自由伸缩的滑动，活动架由拉线连接悬挂于导轨伸出前端的滑轮上。
可伸缩晾衣架的工作原理是：通过使用手摇控制导轨在导套内的伸出和缩进，从而使挂于活动架上的衣物伸出和收回阳台进行晾晒；同时，使用手摇控制活动架的升降对衣物进行晾晒和取回。
可伸缩晾衣架具有很强的实用价值。
关键词：晾衣架结构设计导轨设计手摇自锁装置【Abstract】In this paper, a simple and practical flexible drying rack is designed according to the daily laundry needs. The drying rack is mostly composed of guided track, guided kits, hand,and activities frame. In this design, the guided track takes freely telescopic sliding in the guided kits through ball bearing, and the activities frame is hanged on the pulley on the front of guided track, which is connected by the cable. The basic working principle of this drying rack is: the guided track puts out and retreats during the guided kits controlled by hand, so, the laundries hanged on the activities frame can put out and draw back as you can; at the same time, the hand can control activities frame to put out and draw back the laundries. The drying rack has a strong practical value.Key words：Drying rack; Structural design; Guide design; Hand self-locking devices引 言社会的不断进步和科学技术的快速发展，从而使得人们的生活节奏变得越来越快，时间的观念也越来越强。
在人们紧张而繁忙的生活工作中，衣物的晾晒成为一个问题。
传统的晾衣架是将两个固定架安装在阳台外，然后将晾衣杆安装到固定架上，衣物就是悬挂于晾衣杆上进行晾晒的。
传统晾衣架它的结构简陋，不具备自动伸缩晾晒衣物的功能。
在春夏季节，屋外的天气变化比较频繁，假如晾晒在外面的衣物遇到下雨的情况，晾衣架不能收回阳台内，衣物则受到雨淋不能及时的晾干；在夏天炎热的天气里，晾晒在外的衣物会受到太阳光猛烈的的曝晒而使其褪色或者减寿。
当晾晒在阳台外的衣物遇到刮风的情况，因为衣物不能收回到阳台内，就很有可能会被风吹落。
针对以上的诸多问题，我们设计了可伸缩避雨晾衣架。
它能根据外界多变的气候环境通过手动伸缩晾晒衣物；并具有在有阳光照射时，伸出阳台晾晒；在刮风下雨时，收回阳台内避免风吹雨打的伸缩功能。
它自身所具备的功用，能满足人们对衣物晾晒的需求，使衣物的晾晒变得简单、方便。
1. 手动避雨晾衣架的原理可伸缩避雨晾衣架（如图1所示）由滑轮、导轨支杆、导套支杆、手摇装置、导轨和活动架几部分组成。
晾衣架的伸出和收回（也就是活动架的伸出和收回）晾晒衣物是由导轨的伸缩完成的，而导轨的伸缩是由拉线控制导轨的两个支杆进行的。
具体的伸缩原理如下：拉线通过手摇装置、滑轮、导轨支杆形成拉线回路。
当固定于导轨支杆5上的拉线通过滑轮3、滑轮2由手摇7收回时，固定于导轨支杆4上的拉线就会伸长，导轨支杆5就会被拉线拉出，导轨8就会被拉伸出，活动架伸出阳台外晾衣；当固定于导轨支杆4上的拉线通过滑轮1由手摇收回时，固定于导轨支杆5上的的拉线就会伸长，支杆4就会被拉线拉回，即导轨8就会被拉缩回，活动架收回阳台内晾衣。
晾衣架通过上升下降来控制晾晒和收回衣物，即是要控制活动架的上升和下降，以完成衣物的晾晒和收回。
活动架的上升和下降是由另一个手摇控制装置通过拉线的伸缩来完成。
伸缩或升降后通过一个回转棘爪双向棘轮机构来固定。
2. 可伸缩避雨晾衣架的结构设计2.1导轨、导套的设计对于导轨、导套的设计最重要的是实用。
它既表现为技术性能好、安全可靠，同时也体现为整个产品系统的人性化，使人们在使用产品时，减少疲劳与能量消耗，增大舒适度。
导轨、导套是依据阳台的宽度（宽度为1.2m ）而进行设计的，从而能保证衣物能伸出图1 晾衣架伸缩图 1、2、3—滑轮 4、5—导轨支杆 6—导套支杆 7—手摇装置 8—导轨 9—活动架阳台进行晾晒。
下面分别对导轨和导套的设计进行详细的说明。
导轨的设计，如下图2所示：图2 导轨图导轨前端的孔是用于滑轮的安装，目的就是用拉线通过滑轮来连接晾衣活动架，可以使拉线在手摇的控制下来控制晾衣活动架的升降。
如下图3所示：图3 升降滑轮装配图活动架由两个固定两根挂衣杆的固定架固定，固定架由拉线连接通过导轨上的滑轮由手摇控制升降。
如下图4和图5所示：图4 活动架装配图图5 活动架示意图导轨后端的两个孔是用来安装导轨支杆的，从而使拉线通过导轨支杆来控制导轨的运动。
如下图6所示：图6 导轨示意图导轨上的凹槽滑道是用来放置滚珠，导轨通过滚珠在导套上进行伸出和收回的滑动，以完成活动架的伸出和缩回晾晒衣物。
导轨与导套之间采用滚珠的连接滑动，主要是考虑到滚珠的滑动性强，与导轨、导套间的摩擦力小，使导轨在导套中的滑动比较轻松方便；同时采用滚珠的设计，使安装和拆卸比较方便。
导套的设计，如下图7所示：图7 导套示意图导套中间的槽是用于导轨支杆的通过，导套前端的孔是用于挡珠板的安装。
防止滚珠从导轨中滑落，同时也是用于固定导套支架的。
如下图8所示:图8 导套装配图导轨、导套的设计主要是为了能够加工方便，降低成本,也考虑到了所设计的零件在满足使用要求的前提下，制造的可行性和经济性。
2.2手摇机构的设计针对自动晾衣架升降和伸缩两种运动线路，方便晾衣架的控制，设计了两种不同的手摇。
下面对这两种手摇分别进行说明。
第一种为控制晾衣架升降的手摇，它主要是由手柄（图9）、空心轴、饶线圈、棘轮手摇前盖（图10）、后盖（图11）组成。
下图12所示为手摇结构（没有前盖和棘轮的情况下）：图9 手柄示意图图10 前盖示意图图11 后盖示意图图12 手摇装配图空心轴套在前盖和后盖的圆环之间，将绕线圈固定于空心轴上，通过手柄转动空心轴，带动绕线圈转动，从而控制晾衣架的升降。
当衣物升降到合适位置的时候，将手柄插入后盖的方形孔，从而固定住空心轴，使其不在重力的作用下转动；当需要升降衣物的时候，再将手柄从方形孔内拉出，转动绕线圈，升降衣物。
第二种为控制晾衣架前后伸缩的手摇，它主要由棘轮、手柄、绕线圈、带轮、手摇盖（分为前盖、后盖）。
如下图13和图14所示：下图13 图14 手柄通过手摇盖，将带轮与绕线圈紧固于手摇上，使手柄不能从手摇盖中脱出，通过手柄带动绕线圈转动，控制晾衣架的伸缩。
3.晾衣架的选材及受力分析3.1选材晾衣架的选用的材料是硬铝合金LY1，牌号为2Ａ01，可进行热处理强化，在退火和刚淬火状态下塑性良好。
合金常采用阳极氧化处理与涂漆方法或表面加包铝层以提高其抗腐蚀能力。
这种材料也是制作各种高负荷的零件和构件的常用材料，如飞机上的骨架零件、隔框、翼肋、翼梁等。
这里直接选择好材料后，不必再进行热处理，它在冷轧成型材时等于已经进行热处理。
拉绳材料采用尼龙6，其拉伸强度为60MP。
3.2受力分析为了避免晾衣架在使用的过程中会发生弯曲变形，所以需要对晾衣架选择的材料进行弯曲校核，确定选择的材料是否满足要求。
晾衣架的主要受力部分是导杆和晾衣杆。
下面分别对各部分的受力进行弯曲的校核。
3.2.1导杆校核：当导轨伸出导套最大距离时，所受到的弯矩最大，可以计算得到它的最大工作应力。
这时导轨相当于一悬臂梁。
导杆采用的材料是硬铝合金LY1，许用应力为300MPa。
每根晾衣杆假设所挂衣物为20件，每件衣物为2Kg，则每根导轨受到力为400N,而导轨伸出的最大距离为400mm。
图15 截面图为了计算方便，将导轨的横截面由图15a简化为图15b形状，如果在图15b形状下强度满足的话，则所选材合适。
已知F = 400 N , L = 400 mm，弯矩M=F x L=400 N x400 mm=160000 N. mmWz=(b 1h 12-b 2h 22)/6=(28×302-20×242))/6=3080 mm 3σmax =M/ Wz=51.95 MPa <[σ]=300 MPa3.2.2晾衣杆的校核：晾衣杆受到衣物的重力，F ＝400 N ,晾衣杆晾衣长度为L=2000 mm 。
D=15 mm可视为均布载荷，则F=q x L ,根据受力平衡 F = F1+F2,可以求出 F1 = F2 = 200 N 。
分析图16b 可以得到晾衣杆受到的最大剪力 FQ max = ql/2 = 200 N,分析图16c 得到晾衣杆受到的最大弯矩 M max = ql 2/8= 50 N.M可晾衣杆的抗弯截面系数 Wz ＝3.14 x D 3/32 = 3.14 x 153/32 = 0.33x103 mm 3。
计算得到晾衣杆的最大工作应力为σ= Mmax / Wz = 150MPa ，远远小于材料的许用应力 300MPa 。
所以晾衣杆的强度足够。
图 16 受力分析、剪力、弯矩图3.2.3固定架的校核：和导套连接的固定架一共有四个，只要校核其中一个固定架，就可以得出选用的材料是否合适。
图 17 受力分析、截面图由上图17知固定架受到拉力的作用，由导杆校核可以知道固定架受到的拉力大小为F2= 200N ，固定架的横截面积为 S = 600 mm 2，所以固定架受到的拉应力 σ＝ F/S = 0.325MPa 。
远远小于材料的许用应力，选择的材料合适。
4.结论手动避雨晾衣架机械结构部分的设计充分结合了现有晾衣架简洁、方便、实用等优点，晾衣架的机械结构简单，零件数量少，大大降低了晾衣架的生产成本。
