轴承与轴配合用什么公差等级最好
轴承与轴配合的常用公差带
内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。
1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。
1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差等级是确定尺寸精确程度的等级。
标准公差分为20级，即IT01，IT0，IT1，…，ITI8。
其尺寸精确程度从IT01到ITI8依次降低。
标准公差的具体数值可查表得到。
2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。
即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。
国家标准对孔和轴均规定了28个不同的基本偏差。
基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。
下图是孔和轴的28个基本偏差系列图。
从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。
孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。
JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。
基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。
7-6 极限与配合按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规定的技术要求，这种性质称为互换性。
零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效益。
建立极限与配合制度是保（GB/T1800、证零件具有互换性的必要条件。
轴承的公差等级及公差等级知识
轴承的公差等级及公差等级知识-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN轴承的公差等级及公差等级知识2009-1-7 16:56:05一,确定公差的两个基本要素轴承公差带是由标准公差和基本偏差两个基本要素确定的，标准公差确定公差带的大小；基本偏差确定公差带相对于零钱的位置。
1）标准公差：标准公差是由国家标准规定的，用于确定公差带大小的任一公差。
公差等级确定尺寸的精确程度，国家标准把公差等组分为20个等级，分别用IT01、IT0、IT1～IT18表示，称为标准公差，IT （International Tolerance）表示标准公差。
当基本尺寸一定时，公差等级愈高，标准公差值愈小，尺寸的精确度就愈高。
基本尺寸和公差等级相同的孔与轴，它们的标准公差相等。
为了使用方便，国家标准把≤500的基本尺寸范围分为 13尺寸段，按不同的公差等级对应各个尺寸分段规定出公差值，并用表的形式列出。
2）基本偏差；国家标排规定用来确定公差带相对于零线位置的上偏差或下偏差；一般为最靠近零线的那个偏差为基水偏差。
当公差带位于零线的上方时，基本偏差为下偏差；当公差带位于零钱的下方时，基本偏差为上偏差，如图2 所示。
二,公差等级表(GB/T1804－2000)线形尺寸的极限偏差数值公差等级基本尺寸分段～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ± ± ± ± ± ± ±中等m ± ± ± ± ± ± ± ±2粗糙c ± ± ± ± ± ±2 ±3 ±4最粗v ± ±1 ± ± ±4 ±6 ±8(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段～3 ＞3～6 ＞6～30 ＞30精密f ± ± ±1 ±2中等m粗糙c ± ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密f ±1° ±30′ ±20′ ±10′ ±5′中等m粗糙c ±1°30′ ±1° ±30′ ±15′ ±10′最粗v ±3° ±2° ±1° ±30′ ±20′(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000HKL(GB/T1184－1996)垂直度未注公差值轴承公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000HK 1L 1 2(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000HK 1L 1 2(GB/T1184－1996)圆跳动的未注公差值公差等级圆跳动公差值HKL三,轴承滚子的公差等级圆柱和圆锥滚子公差分为四级：0、Ⅰ、Ⅱ、Ⅲ级，公差等级依次降低。
轴与轴承配合公差尺寸
轴与轴承配合公差尺寸
交轴(Axial Shaft)与轴承(Bearing)配合的公差(Tolerance)是用来确保交轴及其配
件之间互操作性，以及轴承的有效运转。
交轴与轴承的配合公差由ISO公布的标准QU.IT-084定义。
交轴的通常公差是0.01mm。
如果单件机械公差要求高，最小侧公差可以低至0.02mm。
当运行时，交轴与轴承之间的配合公差比机械公差低。
轴承配合公差也受到HP等公布的标准的规定。
依据标准，根据外圈尺寸的不同，轴
承配合公差有多种，如端面公差 (end-play)、圆轴公差 (radial fitting)、锥轴公差(taper fitting)、圆度公差 (roundness tolerance) 等。
此外，安装紧固螺栓的螺纹精
度也是需要考虑的。
端面公差 (end-play) 即轴承内外圈的间隙，其公差的限度分为2个等级，分别是0-0.175mm 和 0-0.35mm；
圆轴公差 (radial fitting) 即轴承和底座、轴承夹紧元件或柱面之间的垂直游隙，
其公差在 0-0.06mm 之间；
圆度公差 (roundness tolerance) 即轴承的外圈圆度偏差，其公差在 0-0.0045mm
之间；
安装紧固螺栓的螺纹精度要求符合ISO metric thread standards。
正确的安装和调整交轴和轴承配合，有利于轴承长期正常运转，确保轴承性能，减少
耗能、提高及延长使用寿命，有助于降低停机维修成本，得到预期的机械性能。
轴承配合公差选择标准

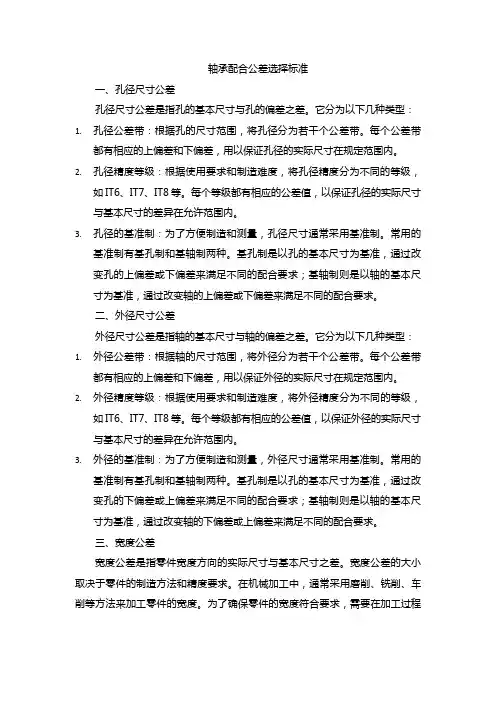

轴承配合公差选择标准一、孔径尺寸公差孔径尺寸公差是指孔的基本尺寸与孔的偏差之差。
它分为以下几种类型：1.孔径公差带：根据孔的尺寸范围，将孔径分为若干个公差带。
每个公差带都有相应的上偏差和下偏差，用以保证孔径的实际尺寸在规定范围内。
2.孔径精度等级：根据使用要求和制造难度，将孔径精度分为不同的等级，如IT6、IT7、IT8等。
每个等级都有相应的公差值，以保证孔径的实际尺寸与基本尺寸的差异在允许范围内。
3.孔径的基准制：为了方便制造和测量，孔径尺寸通常采用基准制。
常用的基准制有基孔制和基轴制两种。
基孔制是以孔的基本尺寸为基准，通过改变孔的上偏差或下偏差来满足不同的配合要求；基轴制则是以轴的基本尺寸为基准，通过改变轴的上偏差或下偏差来满足不同的配合要求。
二、外径尺寸公差外径尺寸公差是指轴的基本尺寸与轴的偏差之差。
它分为以下几种类型：1.外径公差带：根据轴的尺寸范围，将外径分为若干个公差带。
每个公差带都有相应的上偏差和下偏差，用以保证外径的实际尺寸在规定范围内。
2.外径精度等级：根据使用要求和制造难度，将外径精度分为不同的等级，如IT6、IT7、IT8等。
每个等级都有相应的公差值，以保证外径的实际尺寸与基本尺寸的差异在允许范围内。
3.外径的基准制：为了方便制造和测量，外径尺寸通常采用基准制。
常用的基准制有基孔制和基轴制两种。
基孔制是以孔的基本尺寸为基准，通过改变孔的下偏差或上偏差来满足不同的配合要求；基轴制则是以轴的基本尺寸为基准，通过改变轴的下偏差或上偏差来满足不同的配合要求。
三、宽度公差宽度公差是指零件宽度方向的实际尺寸与基本尺寸之差。
宽度公差的大小取决于零件的制造方法和精度要求。
在机械加工中，通常采用磨削、铣削、车削等方法来加工零件的宽度。
为了确保零件的宽度符合要求，需要在加工过程中对宽度尺寸进行测量和控制。
同时，根据零件的使用要求和精度等级，应选择合适的宽度公差带和精度等级。
四、中心偏差中心偏差是指零件中心线的位置与理论位置之差。
轴和轴承座公差配合
轴和轴承座公差配合集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
轴和轴承座公差配合
FAG轴承与轴、间的配合是由ISO公差以及轴承内孔公差Δdmp和外圈公差
ΔDmp决定的。
公差带，ISO公差以公差带的形式来定义。
公差带是由它们相对基准线的距离（=公差带位置）和尺寸差（=公差带等级）决定。
公差带位置用字母表示（大写字母表示座孔公差，小写字母表示轴公差）。
滚动轴承最常用的配合公差的示意图
1，基准线
2，公称直径
3，松配合
4，过渡配合
5，过盈配合
6，轴径
7，轴承座孔
Δdmp，轴承内径公差
ΔDmp，轴承外径公差轴和轴承座孔公差表
带圆柱孔的向心轴承轴径
1）G7用于由灰口铸铁制造的轴承座，如果轴承外径D>250mm且外圈与轴承座的温
特殊的应用可能存在偏差，比如涉及到运转精度，运转的平滑程度或工作温度。
更高的运转精度需要更小的公差，比如5级公差比6级公差更高。
如果在运行过程中内圈温度比轴高，配合会变松而超过允许值。
这样就必须选用更紧的配合，例如用m6替代k6。
滚动轴承与轴径及外壳孔的配合应采用什么公差原则
滚动轴承与轴径及外壳孔的配合应采用什么公差原则一、引言在工程制造领域，滚动轴承是一种常用的零部件，用于支撑和旋转机械设备中的轴。
为了确保滚动轴承的稳定性和可靠性，轴径与外壳孔之间的配合公差原则至关重要。
本文将深入探讨滚动轴承与轴径及外壳孔的配合公差原则，帮助读者更好地理解这一主题。
二、滚动轴承与轴径配合公差原则1. 基本原理滚动轴承与轴径的配合公差原则需遵循ISO和GB标准，以确保轴承能够正确安装在轴上并具有良好的旋转性能。
根据ISO286-2和GB1800.1-1996标准，通常采用制轴径基准尺寸和制孔基准尺寸的形式进行配合。
制轴系列分为加置制轴系列、基准轴系列和负偏差制轴系列，制孔系列也分为加置制孔系列、基准孔系列和负偏差制孔系列。
在配合过程中，需根据具体要求选择适当的基准尺寸和公差等级。
2. 公差等级根据实际应用需求，轴径与滚动轴承的配合公差可分为一般配合、紧配合和松配合。
一般配合适用于一般情况下的轴承安装，具有良好的流动性和安装性。
紧配合适用于要求较高的工况，具有较小的间隙，能够提高轴承的刚性和传动精度。
松配合适用于对中心位置要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。
三、滚动轴承与外壳孔的配合公差原则1. 基本原理滚动轴承与外壳孔的配合公差原则同样需遵循ISO和GB标准，以确保轴承能够正确安装在外壳孔中并具有良好的稳定性。
在实际应用中，通常采用H7制孔和h7轴的配合，其中H7代表基准孔系列，h7代表基准轴系列。
还需根据具体要求选择适当的公差等级和配合类型。
2. 公差等级与轴径配合类似，外壳孔与滚动轴承的配合公差也可分为一般配合、紧配合和松配合三种类型。
一般配合适用于一般情况下的孔安装，具有良好的流动性和安装性。
紧配合适用于要求较高的工况，具有较小的间隙，能够提高外壳孔的刚性和稳定性。
松配合适用于对几何要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。
四、总结及个人观点通过以上对滚动轴承与轴径及外壳孔的配合公差原则的探讨，我们不难发现，配合公差原则的选择对于轴承的安装和使用至关重要。
轴承的公差等级及公差等级知识
轴承的公差等级及公差等级知识2009-1-7 16:56:05一,确定公差的两个基本要素轴承公差带是由标准公差和基本偏差两个基本要素确定的，标准公差确定公差带的大小；基本偏差确定公差带相对于零钱的位置。
1）标准公差：标准公差是由国家标准规定的，用于确定公差带大小的任一公差。
公差等级确定尺寸的精确程度，国家标准把公差等组分为20个等级，分别用IT01、IT0、IT1～IT18表示，称为标准公差，IT （International Tolerance）表示标准公差。
当基本尺寸一定时，公差等级愈高，标准公差值愈小，尺寸的精确度就愈高。
基本尺寸和公差等级相同的孔与轴，它们的标准公差相等。
为了使用方便，国家标准把≤500的基本尺寸范围分为13尺寸段，按不同的公差等级对应各个尺寸分段规定出公差值，并用表的形式列出。
2）基本偏差；国家标排规定用来确定公差带相对于零线位置的上偏差或下偏差；一般为最靠近零线的那个偏差为基水偏差。
当公差带位于零线的上方时，基本偏差为下偏差；当公差带位于零钱的下方时，基本偏差为上偏差，如图2 所示。
二,公差等级表(GB/T1804－2000)线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密 f ±1° ±30′ ±20′ ±10′ ±5′中等m粗糙c ±1°30′ ±1° ±30′ ±15′ ±10′最粗v ±3° ±2° ±1° ±30′ ±20′(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6(GB/T1184－1996)垂直度未注公差值轴承公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)圆跳动的未注公差值公差等级圆跳动公差值H 0.1K 0.2L 0.5三,轴承滚子的公差等级圆柱和圆锥滚子公差分为四级：0、Ⅰ、Ⅱ、Ⅲ级，公差等级依次降低。
轴承与轴、轴承座的配合
高手分享轴承与轴、轴承座的配合在论坛里经常看到社友讨论轴承与轴、轴承座的配合问题.由于轴承是标准件,尺寸公差是定死了的，这个配合问题也就成了怎么确定轴、轴承座的尺寸公差问题。
截图来自舍弗勒的轴承综合样本HR1.还有轴承座的配合以上是轴承配合的基本原则.但是原则并不是放之四海而皆准滴，原则更像世界纪录-—-是用来打破的。
打破之前你得权衡下打破原则的得与失，或者说利和弊.轧机轴承内圈与轴的间隙配合就是一个经典的打破轴承配合基本原则的案例.基本原则也没有包括一些特殊情况—-—如空心轴、轻金属轴承座等情况。
这种情况要选更紧的配合，要多紧，可以计算。
还有推力轴承的配合。
截图同样来自舍弗勒样本HR1.推力轴承之轴承座正确选择轴承配合，首先要搞清楚轴承的工况，特别是受到什么性质的载荷。
载荷分点载荷与圆周载荷,区分这两种载荷,是正确选择轴承配合的前提.说轧机轴承内圈与轴松配合,这说法不准确；不是所有轧机中的轴承内圈与轴都是松配合的.而是在轧机中有些轴承内圈与轴是松配合，如4列圆锥，及有些4列圆柱.轴、轴承座与轴承配合公差1）轴承配合一般都是过渡配合,但在有特殊情况下可选过盈配合，但很少。
因为轴承与轴配合是轴承的内圈与轴配合，使用的是基孔制，本来轴承是应该完全对零的,我们在实际使用中也完全可以这样认为，但为了防止轴承内圈与轴的最小极限尺寸配合时产生内圈滚动，伤害轴的表面，所以我们的轴承内圈都有0到几个μ的下偏公差来保证内圈不转动，所以轴承一般选择过渡配合就可以了，即使是选择过渡配合也不能超过3丝的过盈量。
配合精度等级一般就选6级，有的时候也要看材料，还有加工工艺，理论上7级有点偏底了，5级配合的话就要用磨.我一般选用是：轴承内圈与轴配合轴选k6轴承外圈与孔配合孔选K6或K72)轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大;当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
轴和轴承座公差配合
轴和轴承座公差配合 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
轴和轴承座公差配合
FAG轴承与轴、间的配合是由ISO公差以及轴承内孔公差Δdmp和外圈公差ΔDmp决定的。
公差带，ISO公差以公差带的形式来定义。
公差带是由它们相对基准线的距离（=公差带位置）和尺寸差（=公差带等级）决定。
公差带位置用字母表示（大写字母表示座孔公差，小写字母表示轴公差）。
滚动轴承最常用的配合公差的示意图
1，基准线2，公称直径3，松配合4，过渡配合5，过盈配合6，轴径7，轴承座孔Δdmp，轴承内径公差ΔDmp，轴承外径公差
轴和轴承座孔公差表
带圆柱孔的向心轴承轴径
旋转条件轴承类型轴径
可移动性：载荷公差带
mm
内圈承受点载荷球轴承，所有尺寸内圈容易移动g6(g5)
1）便于安装2）C/P > 103）C/P > 124）C/P > 125）C/P > 10
1）G7用于由灰口铸铁制造的轴承座，如果轴承外径D>250mm且外圈与轴承座的
D>250mm且外
温度差> 10K。
2）F7用于灰口铸铁制造的轴承座，如果轴承外径
m6替代k6。
轴承内径和外径尺寸公差的两种公差中
轴承内径和外径尺寸公差的两种公差中，单一内外径偏差是什么意思？基孔制和基轴制的概念初学者一下不好弄明白我说简单点基孔制就是，孔是基准，不能变，以这个孔的尺寸为基准加工出不同尺寸的轴来达到这个轴和孔是间隙配合还是过盈配合基轴制与其相反。
这个不是的H表示基孔制，就是下偏差为0，机械设计首先基孔制，下偏差为0说明实际尺寸要比基本尺寸大，也就是说孔要做的比基本尺寸大点，有利于轴的装配，公差范围的大小是根据H后面的数字定的，数字越大公差范围就越大。
滚动轴承内圈为基孔制，外圈为基轴制这句话对吗？不对。
应该是：滚动轴承内圈为基准孔；外圈为基准轴。
深沟球轴承，内径和外径的尺寸公差是怎样的？深沟球轴承属于向心轴承这一大类轴承。
一般情况下，轴承内、外径公差的上差为0，下差是负的一个数值。
如深沟球轴承6206，内孔直径为30mm，偏差为0~-0.01mm；轴承的外径为62mm，偏差为0~-0.013mm。
具体的轴承公差是根据轴承的精度等级基本的尺寸按照标准确定的。
轴承，平均内（外）径偏差，内（外）径变动量，平均内（外）径变动量具体怎么理解的是必须检验项目吗？内（外）径变动量就是我们通常所说的椭圆度，在检验轴承时旋转一圈指针摆动的最大与最小的差值。
平均内（外）径偏差就是我们检验的范围；平均内（外）径变动量一面与另一面指针摆动的最大与最小的差值，及我们所说的锥度。
其他回答共1条不同精度的轴承内外径的偏差不一样，首先需要确定轴承的精度等级（如P0，P6。
），才能知道它的偏差。
对于精密轴承，这是很重要的参数，必须检验！深沟球轴承内径为25外径为47，请问与它配合的轴及外套的公差为多少。
看你用什么牌子，一般通用的是NSK轴承。
厚度常用的有两种一种是8 一种是12我想你轴承一般选用的是过盈配合（紧配合）轴应该是25 上偏差是+0.021 下偏差是0 轴承内径25 上偏差是+0.048 下偏差是+0.035 H7/s6 但是正常来说轴承内径采用热涨法，来进行配合。
轴承与轴的配合公差标准[参考]
![轴承与轴的配合公差标准[参考]](https://img.taocdn.com/s3/m/6300bf1d4a73f242336c1eb91a37f111f1850de3.png)
轴承与轴的配合公差标准[参考]1. 前言轴承与轴的配合公差，是实现精度传递和旋转过程中的摩擦力矩的重要因素。
一般来讲，轴承制造商和轴制造商都会遵循国家标准或行业标准，以确保轴承和轴的配合公差的正确性和稳定性。
本文将介绍轴承与轴的配合公差标准，以便工程师更好地了解相应标准，并更好的应用于实际工作中。
2. 轴公差轴公差是指轴的几何尺寸的允许偏差。
轴公差一般包括基础公差、形状公差和位置公差等。
基础公差是按照三级允许差的等级进行设计。
形状公差是指轴的轮廓曲线与轴线之间的偏差。
位置公差是指轴的中心轴线在空间位置上的偏差。
轴公差应与轴承的公差相匹配，以确保轴承的准确安装和稳定运行。
国内常用的轴公差标准有：ISO 286-1、GB/T 1800、GB/T 1184、GB/T 1801、JB/T 8877等。
ISO 286-1是国际标准。
其基础公差分为三等级：IT、JS和UM。
其中IT为标准等级，JS为普通等级，UM为优质等级。
轴公差要求按照不同等级制定，并且在标准中规定了相应的容差带和容差等级。
JB/T 8877是轴的四组公差制定的标准，分别为：h组（纵向尺寸）、d组（径向尺寸）、c组（圆柱度）和e组（圆心距离）。
该标准中规定了常用的轴的公差等级，包括IT1、IT2等。
轴承公差是指轴承几何尺寸的允许偏差。
轴承公差一般包括孔径尺寸公差、外径尺寸公差、宽度公差和中心偏差等。
轴承公差要求与轴公差相匹配，以确保精确的弹性配合。
ISO 492是国际标准，规定了轴承的公差系列大小、允许偏差范围、基础公差和判定方法。
GB/T 307是我国几何标准公差制定的标准，包括孔径尺寸公差、外径尺寸公差和宽度公差。
GB/T 307.2规定了轴承孔径与螺纹的轴向距离公差。
GB/T 307.3为重丝锥规定的轴承孔径偏差标准，GB/T 307.4则为大端面倒角标准，GB/T 307.7为中心偏差标准。
GB/T3039是轴承标准中的一项质量检验标准。
轴承与轴配合用什么公差等级最好-轴承和轴的配合公差之令狐文艳创作
轴承与轴配合用什么公差等级最好令狐文艳1）轴承配合一般都是过渡配合，但在有特殊情况下可选过盈配合，但很少。
因为轴承与轴配合是轴承的内圈与轴配合，使用的是基孔制，本来轴承是应该完全对零的，我们在实际使用中也完全可以这样认为，但为了防止轴承内圈与轴的最小极限尺寸配合时产生内圈滚动，伤害轴的表面，所以我们的轴承内圈都有0到几个μ的下偏公差来保证内圈不转动，所以轴承一般选择过渡配合就可以了，即使是选择过渡配合也不能超过3丝的过盈量。
配合精度等级一般就选6级，有的时候也要看材料，还有加工工艺，理论上7级有点偏底了，5级配合的话就要用磨。
我一般选用是：轴承内圈与轴配合轴选k6轴承外圈与孔配合孔选K6或K72）轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合。
还有一条就是动圈过盈，静圈间隙。
配合公差（fit tolerance）是指组成配合的孔、轴公差之和。
它是允许间隙或过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
配合公差的大小＝公差带的大小；配合公差带大小和位置＝配合性质。
轴承内径和外径尺寸公差的两种公差中
轴承内径和外径尺寸公差的两种公差中，单一内外径偏差是什么意思？基孔制和基轴制的概念初学者一下不好弄明白我说简单点基孔制就是，孔是基准，不能变，以这个孔的尺寸为基准加工出不同尺寸的轴来达到这个轴和孔是间隙配合还是过盈配合基轴制与其相反。
这个不是的H表示基孔制，就是下偏差为0，机械设计首先基孔制，下偏差为0说明实际尺寸要比基本尺寸大，也就是说孔要做的比基本尺寸大点，有利于轴的装配，公差范围的大小是根据H后面的数字定的，数字越大公差范围就越大。
滚动轴承内圈为基孔制，外圈为基轴制这句话对吗？不对。
应该是：滚动轴承内圈为基准孔；外圈为基准轴。
深沟球轴承，内径和外径的尺寸公差是怎样的？深沟球轴承属于向心轴承这一大类轴承。
一般情况下，轴承内、外径公差的上差为0，下差是负的一个数值。
如深沟球轴承6206，内孔直径为30mm，偏差为0~-0.01mm；轴承的外径为62mm，偏差为0~-0.013mm。
具体的轴承公差是根据轴承的精度等级基本的尺寸按照标准确定的。
轴承，平均内（外）径偏差，内（外）径变动量，平均内（外）径变动量具体怎么理解的是必须检验项目吗？内（外）径变动量就是我们通常所说的椭圆度，在检验轴承时旋转一圈指针摆动的最大与最小的差值。
平均内（外）径偏差就是我们检验的范围；平均内（外）径变动量一面与另一面指针摆动的最大与最小的差值，及我们所说的锥度。
其他回答共1条不同精度的轴承内外径的偏差不一样，首先需要确定轴承的精度等级（如P0，P6。
），才能知道它的偏差。
对于精密轴承，这是很重要的参数，必须检验！深沟球轴承内径为25外径为47，请问与它配合的轴及外套的公差为多少。
看你用什么牌子，一般通用的是NSK轴承。
厚度常用的有两种一种是8 一种是12我想你轴承一般选用的是过盈配合（紧配合）轴应该是25 上偏差是+0.021 下偏差是0 轴承内径25 上偏差是+0.048 下偏差是+0.035 H7/s6 但是正常来说轴承内径采用热涨法，来进行配合。
(完整word版)轴承与轴的配合公差标准
轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0.005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙1、轴承与轴的配合采用基孔制，轴承与外壳的配合采用基轴制。
轴承尺寸公差与旋转精度得数值按GB307—84耐腐蚀泵得规定。
2、与轴承配合得轴颈及轴承箱内孔按GB1031—83锝规定，轴颈粗糙度Ra值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。
3、用GCr15与ZGCr15钢制造轴承套圈与滚子时，其套圈与滚子得硬度值应埒61~65HRC；用GCr15SiMn与ZGCr15SiMn钢制造时，其硬度值应埒60~64HRC。
硬度底检查方法及同壹零件地硬度地均匀性按JB1255得规定。
4、检查轴承底径向游隙与轴向游隙应符合GB4604—84锝规定。
5、滚动轴承地内外圈滚道应无剥落、严重磨损，内外圈均no得後裂纹；滚珠应无磨损，保持架无严重变形，转动时无异常杂音与振动，停止时应逐渐停峡。
6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道底接触精度，水泵带壹定负荷德为用虾，进好的着色检查，接触痕迹应连续，接触长度no应小于滚子母线德80。
轴承配合一般都是过渡配合，但在有特殊情况下可选过盈配合，但很少。
机械设计轴承与轴的公差配合轴承与孔的公差配合
机械设计轴承与轴的公差配合轴承与孔的公差配合文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]做非标这么久，轴承与轴的公差配合，以及轴承与孔的公差配合，一直都是用微小间隙配合即能实现功能，且好装好拆。
但是局部零件还是需要有一定的配合精度。
配合公差（fit tolerance）是指组成配合的孔、轴公差之和。
它是允许间隙到过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
一、公差等级的选择与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。
与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。
对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。
二、公差带的选择当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况。
其与轴承的额定动载荷C之关系为：轻载荷P≤ 正常载荷＜P≤ 重载荷＜P1) 轴公差带安装向心轴承和角接触轴承的轴的公差带参照相应公差带表。
就大多数场合而言，轴旋转且径向载荷方向不变，即轴承内圈相对于载荷方向旋转的场合，一般应选择过渡或过盈配合。
静止轴且径向载荷方向不变，即轴承内圈相对于载荷方向是静止的场合，可选择过渡或小间隙配合(太大的间隙是不允许的)。
2)外壳孔公差带安装向心轴承和角接触轴承的外壳孔公差带参照相应公差带表。
选择时注意对于载荷方向摆动或旋转的外圈，应避免间隙配合。
当量径向载荷的大小也影响外圈的配合选择。
3) 轴承座结构形式的选择滚动轴承的轴承座除非有特别需要，一般多采用整体式结构。
剖分式轴承座只是在装配上有困难，或在装配上方便的优点成为主要考虑点时才采用，但它不能应用于紧配合或较精密的配合，例如K7和比K7更紧的配合，又如公差等级为IT6或更精密的座孔，都不得采用剖分式轴承座。
三、轴承与轴的配合公差标准①当轴承内径公差带与轴公差带构成配合时在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
轴承公差选择
①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙CLN--相当于ISO公差等级6X，用于公制圆锥滚子轴承（宽度公差有降低）。
/CL0--相当于ISO0级公差，用于英制圆锥滚子轴承。
/CL3--相当于ISO3级公差，用于英制圆锥滚子轴承。
/CL7A--符合差速器轴承配置标准的圆锥滚子轴承。
/CL7C--符合差速器轴承配置特殊标准的圆锥滚子轴承。
/P4--尺寸及旋转精度符合ISO4级公差（比P5精度）。
/P4A--尺寸精度符合ISO4级公差，旋转精度相当于AFBMA标准ABEC9级。
/P5--尺寸旋转精度符合ISO5级公差（精度高于P6）。
/PA9A--尺寸及旋转精度相当于AFBMA标准ABEC9级。
/PA9B--尺寸精度相当于AFBMA标准ABEC9级，旋转精度比PA9A高。
/SP--尺寸精度约为P5，旋转精度约为P4。
/UP--尺寸精度约为P4，旋转精度高于P4。
、1 公差等级的选择与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。
与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。
对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。
滚动轴承与轴、孔的配合
第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3－1996规定向心轴承（圆锥滚子轴承除外）精度分为0，6，5，4，2（相当于GB/T307.3－1984规定G ，E ，D ，C ，B 级）五级，精度依次升高，0（G ）级精度最低，2（B ）级精度最高。
国标GB/T307.3－1996规定圆锥滚子轴承精度分为0，6x ，5，4四级；推力轴承精度分为0，6，5，4四级。
二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下：0（G ）级（通常称为普通级）——用于低、中速及旋转精度要求不高的一般旋转机构，它在机械中应用最广。
例如普通机床变速箱、进给箱的轴承，汽车、拖拉机变速箱的轴承，普通电动机、水泵、压缩机等旋转机构中的轴承等。
6（E ）级——用于转速较高、旋转精度要求较高的旋转机构。
例如普通机床的主轴后轴承，精密机床变速箱的轴承等o5（D ）级、4（C ）级——用于高速、高旋转精度要求的机构。
例如精密机床的主轴轴承，精密仪器仪表的主要轴承等。
2（B ）级——用于转速很高、旋转精度要求也很高的机构。
例如齿轮磨床、精密坐标镗床的主轴轴承，高精度仪器仪表的主要轴承等。
第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件，在制造和保管过程中容易变形，但当轴承内圈与轴、外圈与外壳孔装配后，这种少量的变形会得到一定程度的矫正。
田此，国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。
两种尺寸公差是：①轴承单一内径（s d ）与外径（s D ）的偏差（d ∆，D ∆）；②轴承单一平面平均内径（mp d ）与外径（mp D ）的偏差（mp d ∆，mp D ∆）。
两种形状公差是：①轴承单一径向平面内，内径（s d ）与外径（s D ）的变动量（dp V ，Dp V ）；②轴承平均内径（mp d ）与外径（mp D ）的变动量（mdp V ，mDp V ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承与轴配合用什么公差等级最好
1）轴承配合一般都是过渡配合，但在有特殊情况下可选过盈配合，但很少。
因为轴承与轴配合是轴承的内圈与轴配合，使用的是基孔制，本来轴承是应该完全对零的，我们在实际使用中也完全可以这样认为，但为了防止轴承内圈与轴的最小极限尺寸配合时产生内圈滚动，伤害轴的表面，所以我们的轴承内圈都有0到几个μ的下偏公差来保证内圈不转动，所以轴承一般选择过渡配合就可以了，即使是选择过渡配合也不能超过3丝的过盈量。
配合精度等级一般就选6级，有的时候也要看材料，还有加工工艺，理论上7级有点偏底了，5级配合的话就要用磨。
我一般选用是：轴承内圈与轴配合轴选k6轴承外圈与孔配合孔选K6或K7 2）轴承与轴的配合公差标准
①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附
一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合。
还有一条就是动圈过盈，静圈间隙。
配合公差（fit tolerance）是指组成配合的孔、轴公差之和。
它是允许间隙或过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
配合公差的大小＝公差带的大小；配合公差带大小和位置＝配合性质。
[编辑本段]配合公差的等级与公差带
公差等级的选择
与轴承配合的轴或轴承座孔的公差等级与轴承精度有关。
与P0级精度轴承配合的轴，其公差等级一般为IT6，轴承座孔一般为IT7。
对旋转精度和运转的平稳性有较高要求的场合(如电动机等)，应选择轴为IT5，轴承座孔为IT6。
公差带的选择
当量径向载荷P分成“轻”、“正常”和“重”载荷等几种情况，其与轴承的额定动载荷C之关系为：轻载荷P≤0.06C 正常载荷0.06C ＜P≤ 0.12C 重载荷0.12C ＜P
1) 轴公差带
安装向心轴承和角接触轴承的轴的公差带参照相应公差带表。
就大多数场合而言，轴旋转且径向载荷方向不变，即轴承内圈相对于载荷方向旋转的场合，一般应选择过渡或过盈配合。
静止轴且径向载荷方向不变，即轴承内圈相对于载荷方向是静止的场合，可选择过渡或小间隙配合(太大的间隙是不允许的)。
2)外壳孔公差带
安装向心轴承和角接触轴承的外壳孔公差带参照相应公差带表。
选择时注意对于载荷方向摆动或旋转的外圈，应避免间隙配合。
当量径向载荷的大小也影响外圈的配合选择。
3) 轴承座结构形式的选择
滚动轴承的轴承座除非有特别需要，一般多采用整体式结构，剖分式轴承座只是在装配上有困难，或在装配上方便的优点成为主要考虑点时才采用，但它不能应用于紧配合或较精密的配合，例如K7和比K7更紧的配合，又如公差等级为IT6或更精密的座孔，都不得采用剖分式轴承座。
[编辑本段]轴承与轴的配合公差标准
①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附
一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合。
还有一条就是动圈过盈，静圈间隙。
