核辐射探测器课程介绍
核辐射物理及探测学
核辐射物理及探测学是一门研究原子核的科学，涉及原子核的基本性质、各种辐射的产生、特征，辐射与物质的相互作用及微观世界的统计概率特性等。
该学科内容丰富，与科学实验关系密切。
核辐射物理及探测学的课程旨在使学生深入了解核辐射物理学、辐射探测器的原理、性能和应用以及探测辐射的基本理论与方法，并具备创造性地灵活应用的能力。
经过后续实验课的学习，学生在辐射探测实验技术方面将获得充分的训练。
核辐射可以分为核辐射、原子辐射、宇宙辐射等，又可分为天然辐射、人工辐射等。
按照其荷电情况和粒子性质，辐射（射线）可分为：带电粒子辐射，如π、p、D、T、α、β等；中性粒子，如n、γ等；电磁辐射，如X射线和γ射线等。
在核辐射物理及探测学中，射线与物质的相互作用是一个重要的研究方向。
射线与物质相互作用的分类包括带电粒子辐射非带电粒子辐射、快电子e、重带电粒子（P、d、T）、电磁辐射等。
学习核辐射物理及探测学，可以帮助我们更好地理解辐射及其探测本质，形成较为完整的概念，为核辐射探测技术的研究和应用奠定基础。
核辐射探测讲课教案模板(3篇)
第1篇课时：2课时教学目标：1. 知识与技能：- 掌握核辐射探测的基本原理和常用探测器的工作原理。
- 了解核辐射探测在各个领域的应用。
2. 过程与方法：- 通过理论学习和实验操作，提高对核辐射探测技术的理解能力。
- 通过小组讨论和案例分析，培养分析和解决问题的能力。
3. 情感态度与价值观：- 培养学生对核辐射探测技术的兴趣，增强环保意识和安全意识。
教学重难点：1. 教学重点：- 核辐射探测的基本原理。
- 常用探测器的工作原理和应用。
2. 教学难点：- 探测器对不同类型辐射的探测能力。
- 核辐射探测在各个领域的应用及局限性。
教学准备：1. 多媒体课件2. 核辐射探测相关实验器材3. 核辐射探测案例分析资料教学方法：1. 讲授法：讲解核辐射探测的基本原理和常用探测器的工作原理。
2. 讨论法：引导学生讨论核辐射探测在各个领域的应用及局限性。
3. 案例分析法：通过案例分析，让学生深入了解核辐射探测技术的实际应用。
教学过程：第一课时一、导入新课1. 引导学生思考：什么是核辐射？核辐射有哪些危害？2. 提出问题：如何检测和监测核辐射？二、讲授新课1. 核辐射探测的基本原理- 介绍核辐射的类型和特性。
- 讲解探测器的基本工作原理。
2. 常用探测器及其工作原理- 电离室探测器：介绍其结构、工作原理和特点。
- 计数管探测器：讲解其结构、工作原理和特点。
- 闪烁计数器探测器：介绍其结构、工作原理和特点。
三、实验操作1. 学生分组，进行核辐射探测实验。
2. 教师指导学生操作实验器材，观察实验现象。
四、课堂小结1. 总结本节课所学内容。
2. 强调核辐射探测技术在环保、医疗、安全等领域的应用。
第二课时一、复习导入1. 回顾上一节课所学内容。
2. 引导学生思考：核辐射探测技术在哪些领域有重要应用？二、讲授新课1. 核辐射探测在各个领域的应用- 环保领域：介绍核辐射探测在环境监测、放射性污染治理中的应用。
- 医疗领域：讲解核辐射探测在医学诊断、放射治疗中的应用。
核辐射探测器 ppt课件
PPT课件
11
其它方面（性能指标）
• The ability of a detector not to be appreciably affected by the fluctuations in line voltage and environment temperature
• Portable
PPT课件
3
引言
• 核辐射探测的对象
• 核辐射探测的实质
• 核辐射探测器的分类
• 核辐射探测器的性能指标
PPT课件
4
核辐射探测的对象
• 核辐射的质→射线的能量（特征量）→ （放射性）核素的种类
• 核辐射的量→射线的强度（累加量）→ （放射性）核素的活度
PPT课件
5
核辐射探测的实质
• 能量转换过程
• The interval between the time when a ray interacts with a detector and the time when the detector responds and the event is recorded
• The shorter, the better
E V0 a r b
r
ln
b a
PPT课件
16
电压-电流曲线（气体探测器）
PPT课件
17
气体探测器的原理
• 气体受放射源照射产生电离，外加电压收 集电离电荷
• 电离室：工作在饱和区上
• G-M管：工作在G-M区上
PPT课件
18
医用活度计(dose calibrator)
PPT课件
PPT课件
23
闪烁探测器（计数器）(scintillation)
《核辐射与探测技术》课件
这个《核辐射与探测技术》PPT课件将带你了解核辐射的基本概念、辐射剂量 率的测量、辐射探测器的分类和特点、辐射安全控制、核事故的应对处理， 并分享学习心得和思考。
核辐射的基本概念
1 电离辐射
2 辐射源
了解不同类型的电离辐射，比如阿尔法、 贝塔和伽马射线。
探索核辐射的来源，如自然辐射和人为 辐射。
3 辐射相互作用
4 辐射的影响
研究辐射与物质之间的相互作用，如散 射和吸收。
了解辐射对生物和环境的影响，以及辐 射保护的重要性。
辐射剂量率及其测量
剂量率
解释剂量率的概念，并探 讨单位及其测量方法。
剂量计
介绍常见的剂量计类型， 如电离室和探针。
剂量测量技术
探索剂量测量的先进技术， 如闪烁体和核电子学。
3
辐射安全标准
介绍辐射安全标准的制定和实施。
核事故的应对处理
应急响应
探讨核事故发生时的应急响应程序和措施。
辐射监测
解释核事故后的辐射监测方法和相关技术。
核污染清理
介绍核污染清理的方法和技术。
食品和水源监测
讨论核事故后的食品和水源监测措施。
学习心得和思考
• 深入学习与核辐射和探测技术相关的论文和研究。 • 参加相关的学术会议和讲座，与其他专家交流经验。 • 自主实践，通过实验和模拟训练提升技术实力。
辐射探测器的分类和特点
盖革-穆勒计数管
了解盖革-穆勒计数管的原理和应用。
闪烁体探测器
探索闪烁体探测器的工作原理和优势。
半导体探测器
介绍半导体探测器在核辐射测量中的应用。
电离室
讨论电离室作为辐射测量标准的重要性。
辐射安全控制
《核辐射传感器》课件
核辐射传感器应用举例核能及来自射监测用于核电站、核材料处 理厂和辐射实验室等环 境中的辐射监测。
医学
在放射治疗、核医学和 放射诊断中用于辐射剂 量控制和安全监测。
工业和农业
用于辐射危害评估、环 境监测和食品辐射安全 控制等领域。
核辐射传感器的发展
1
技术进展
2
现代核辐射传感器结合了纳米材料、
先进电子技术和数据处理算法等创
《核辐射传感器》PPT课 件
核辐射传感器是用于检测和测量核辐射的装置。本课件将介绍核辐射传感器 的原理、分类、常见类型以及应用举例，并探讨其发展趋势和社会影响。
核辐射传感器介绍
核辐射传感器是一种用于检测和测量核辐射的设备。它通过测量辐射强度来提供关键信息，可应 用于多个领域。
核辐射传感器分类
按测量方式分类
新技术。
3
历史回顾
核辐射传感器起源于20世纪初，随 着核技术的发展逐渐成熟。
发展趋势
未来的核辐射传感器将更加小型化、 高灵敏度和多功能化，满足不断发 展的应用需求。
核辐射传感器总结
核辐射传感器在核能、医学和工业等领域具有重要作用，随着技术进步，其应用前景仍然广阔。
包括计数器、能量测量器和剂量仪等不同 种类的传感器。
按测量介质分类
包括空气、液体和固体等不同介质中使用 的传感器。
常见的核辐射传感器
Geiger-Muller计数管
基于气体电离原理，广泛用 于核能监测和医学领域。
闪烁体探测器
通过闪烁效应检测并量化核 辐射，常用于放射性物质监 测。
半导体探测器
利用半导体材料的电子结构 检测核辐射，可提供高精度 的测量结果。

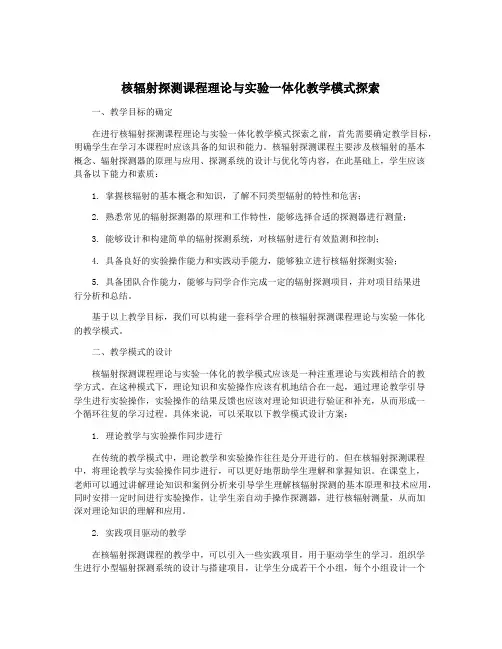

核辐射探测课程理论与实验一体化教学模式探索
核辐射探测课程理论与实验一体化教学模式探索一、教学目标的确定在进行核辐射探测课程理论与实验一体化教学模式探索之前，首先需要确定教学目标，明确学生在学习本课程时应该具备的知识和能力。
核辐射探测课程主要涉及核辐射的基本概念、辐射探测器的原理与应用、探测系统的设计与优化等内容，在此基础上，学生应该具备以下能力和素质：1. 掌握核辐射的基本概念和知识，了解不同类型辐射的特性和危害；2. 熟悉常见的辐射探测器的原理和工作特性，能够选择合适的探测器进行测量；3. 能够设计和构建简单的辐射探测系统，对核辐射进行有效监测和控制；4. 具备良好的实验操作能力和实践动手能力，能够独立进行核辐射探测实验；5. 具备团队合作能力，能够与同学合作完成一定的辐射探测项目，并对项目结果进行分析和总结。
基于以上教学目标，我们可以构建一套科学合理的核辐射探测课程理论与实验一体化的教学模式。
二、教学模式的设计核辐射探测课程理论与实验一体化的教学模式应该是一种注重理论与实践相结合的教学方式。
在这种模式下，理论知识和实验操作应该有机地结合在一起，通过理论教学引导学生进行实验操作，实验操作的结果反馈也应该对理论知识进行验证和补充，从而形成一个循环往复的学习过程。
具体来说，可以采取以下教学模式设计方案：1. 理论教学与实验操作同步进行在传统的教学模式中，理论教学和实验操作往往是分开进行的。
但在核辐射探测课程中，将理论教学与实验操作同步进行，可以更好地帮助学生理解和掌握知识。
在课堂上，老师可以通过讲解理论知识和案例分析来引导学生理解核辐射探测的基本原理和技术应用，同时安排一定时间进行实验操作，让学生亲自动手操作探测器，进行核辐射测量，从而加深对理论知识的理解和应用。
2. 实践项目驱动的教学在核辐射探测课程的教学中，可以引入一些实践项目，用于驱动学生的学习。
组织学生进行小型辐射探测系统的设计与搭建项目，让学生分成若干个小组，每个小组设计一个核辐射探测系统，并进行实验验证，最后汇总成绩，总结经验教训。
核辐射探测仪器基本原理及及指标课件
这些仪器通过测量放射性药物的分布 和代谢，以及放射性粒子的释放，为 医生提供准确的诊断和治疗方案，提 高治疗效果。
核辐射探测仪器在安全检测领域的应用
核辐射探测仪器在安全检测领域主要用于检测放射性物质、爆炸物和毒品等违禁品，保障公共安全。
研究。
环境监测
用于检测核设施周围的 环境放射性水平，保障
公众健康和安全。
02
核辐射探测仪器基本原理
核辐射基本知识
核辐射定义
核辐射是指由原子核内部 释放出的射线，包括α射 线、β射线和γ射线等。
核辐射来源
核辐射主要来源于放射性 物质、核反应堆、核武器 等。
核辐射特性
核辐射具有穿透性强、能 量高、电离能力强等特点 。
按测量原理分类
可分为计数型和能量型两 类，计数型主要测量射线 的数量，能量型主要测量 射线的能量。
核辐射探测仪器应用领域
医学诊断和治疗
用于检测肿瘤、癌症和 其他疾病，以及放射治
疗中的剂量监测。
工业检测和控制
用于检测产品的放射性 污染、无损检测、工艺
控制等。
科研实验
用于物理、化学、生物 学和医学等领域的实验
核辐射探测仪器基本原理及指标课 件
目录
• 核辐射探测仪器概述 • 核辐射探测仪器基本原理 • 核辐射探测仪器性能指标 • 核辐射探测仪器发展现状与趋势 • 核辐射探测仪器实际应用案例
01
核辐射探测仪器概述
核辐射探测仪器定义
01
核辐射探测仪器是一种用于测量
核辐射的设备，能够检测和测量
放射性物质发出的各种射线，如α
05
《核辐射测量方法》课件
《核辐射测量方法》课件一、课件概述本课件旨在介绍核辐射的基本概念、测量方法及其应用。
通过本课件的学习，使学员掌握核辐射的性质、测量原理和常用的测量方法，为核辐射防护和核事故应急处理提供技术支持。
二、课件内容1. 核辐射的基本概念1.1 辐射1.2 核辐射1.3 辐射剂量2. 核辐射的性质2.1 辐射类型2.2 辐射能量2.3 辐射穿透性3. 核辐射测量原理3.1 辐射与物质的相互作用3.2 辐射探测原理3.3 辐射测量仪器4. 核辐射测量方法4.1 放射性核素测量4.1.1 活度测量4.1.2 核素识别4.2 射线辐射测量4.2.1 剂量率测量4.2.2 射线成像4.3 辐射环境监测4.3.1 环境辐射水平监测4.3.2 放射性废物监测5. 核辐射测量技术应用5.1 核能利用5.2 医学诊断与治疗5.3 地质勘探5.4 生物示踪6. 核辐射防护与应急处理6.1 辐射防护原则6.2 辐射防护措施6.3 核事故应急处理三、课件结构1. 课件首页：核辐射测量方法简介2. 章节页面：核辐射的基本概念、性质、测量原理、测量方法、应用、防护与应急处理3. 图片及动画：生动展示核辐射测量过程和防护措施4. 练习题：巩固所学知识四、课件制作要求1. 文字：清晰、简洁、易懂，符合学员阅读习惯2. 图片：选用高质量的图片，具有代表性，便于学员理解3. 动画：生动形象，展示核辐射测量过程和防护措施4. 练习题：具有针对性，帮助学员巩固所学知识五、课件使用建议1. 结合课程安排，合理安排课件内容的学习顺序2. 充分利用课件中的图片、动画等多媒体元素，提高学习兴趣3. 针对课件中的练习题，进行自我测试，巩固所学知识4. 如有疑问，及时与讲师或其他学员沟通交流，提高学习效果核辐射测量方法是核能利用、医学诊断与治疗、地质勘探等领域的重要技术手段。
通过本课件的学习，希望学员能够掌握核辐射的基本概念、性质、测量原理和应用，提高核辐射防护和应急处理能力。
核辐射探测器教学课件PPT
探测器分类
根据工作原理和探测对象的不同， 核辐射探测器可分为气体探测器、 闪烁体探测器和半导体探测器等。
探测器性能指标
核辐射探测器的性能指标包括能量 分辨率、探测效率、计数率和本底 等。
核辐射探测器分类
气体探测器
气体探测器利用气体分子对带电粒子的电离作用来测量核辐射， 具有较高的探测效率和较低的本底。
人工智能算法
利用人工智能算法对探测 器数据进行处理，自动识 别和分类核辐射信号。
无线通信技术
实现探测器与控制中心之 间的无线通信，方便远程 监控和数据传输。
多功能探测器应用
医疗领域
用于诊断和治疗放射性物质引起的疾病，如癌症 等。
环境监测
用于监测核设施周边的辐射水平，保障公众安全。
科研领域
用于研究核物理、放射化学等领域的基本原理和 现象。
医学影像
核辐射探测器在医学影像中主要用于 放射性成像，如X射线、CT、MRI等。 这些成像技术利用放射性物质在人体 内的分布来生成图像。
核辐射探测器还可以用于测量放射性 药物的浓度和分布，如正电子发射断 层扫描（PET）和单光子发射断层扫 描（SPECT）等。
核辐射探测器可以测量放射性物质在 人体内的分布，从而帮助医生诊断疾 病和评估治疗效果。
工业检测
核辐射探测器在工业检测中主要 用于检测放射性物质和测量各种 物理量，如厚度、密度、水分含
量等。
在工业生产中，核辐射探测器可 以用于检测产品的质量和控制生 产过程，例如在石油、化工、食
品等行业中。
核辐射探测器还可以用于检测放 射性废物和测量核设施的安全性
能等。
05
核辐射探测器的未来发展
高性能探测器材料
核辐射探测器教学课件
《核电子学与核探测方法》课程教学大纲
《核电子学与核探测方法》课程实验教学大纲
课程代码：MPHY1012
课程名称：核电子学与核探测方法
英文名称：Nuclear Electronics and Nuclear
experimental methods
实验室名称：放射医学实验室
课程学时：54实验学时：18
一、本课程实验教学目的与要求
1、学习、了解核辐射探测技术
2、掌握常用的核辐射测量方法；
3、了解核辐射探测器、核电子学仪器的原理
4、掌握常用的核辐射测量仪器的使用方法。
二、主要仪器设备及现有台套数
NaI闪烁计数器10套
HPGe γ 能谱仪1套
8路α、β能谱仪1套
低本底液体闪烁计数器1台
四、考核方式
1、实验报告：每次实验完成后写出实验报告。
2、考核方式：平时实验成绩（学习、操作、实验报告），作为《核电子学与和核探测方法》课程考核内容之一。
五、实验教材、参考书
1、教材：自编
2、参考书：
（1）《原子核物理实验方法》，复旦大学、清华大学、北京大学合编，原子能出版社。
（2）《核物理实验》，复旦大学、北京大学合编，原子能出版社。
02核辐射探测器(半导体探测器)
半导体探测器半导体探测器是一种以半导体材料作为探测介质的新型核辐射探测器，它有很好的能量分辨能力。
随着半导体材料和低噪声电子学的发展以及各种应用的要求,先后研制出了P-N结型探测器、锂漂移型探测器、高纯锗探测器、化合物半导体探测器以及其它类型半导体探测器。
第一节半导体的基本知识和半导体探测器的工作原理根据物质导电能力,物质可分为导体、绝缘体和半导体。
物质的导电能力可用电阻率ρ来表示,单位为Ω·cm。
导体的电阻率在10-5Ω·cm以下,绝缘体的电阻率在1014Ω·cm以上,半导体的电阻率介于它们之间,一般在(10-2~10-9 )Ω·cm范围内。
半导体通常以晶体形式存在,晶体可分为单晶体与多晶体。
在单晶体中,所有原子都连续地按同一规律整齐地排列,这称为晶格。
多晶体是由许多小晶体颗粒杂乱地堆积起来的,因此多晶材料是不均匀的。
半导体探测器多是由单晶材料制造的。
一、半导体材料的电特性在单晶中，原子紧挨形成晶格排列, 相互之间有电磁力作用。
因此晶体中电子的能量就和孤立原子不同。
孤立原子中的电子只能存在于一定能级上，能级之间是禁区，电子不能存在。
对于单晶体，原子间存在着电磁力，相应孤立原子的能级就分裂成很多十分靠近的新能级，由于单位体积内原子数目非常多，这些分裂彼此之间非常靠近，可以看作连续的，这种连续的能级形成一个能带。
导体、绝缘体和半导体的能带如图3.1所示图 3.1半导体、导体和绝缘体的能带图图 3.1 所示的满带是由各孤立原子的基态分裂出来的能级,导带是由孤立原子各激发态分裂出来的能级。
满带和导带之间的禁区称为禁带,禁带宽度称为能隙,用Eg 表示,单位为eV 。
半导体与绝缘体、导体之间的差别在于禁带宽度不一样。
由于导体不存在禁带, 满带和导带交织在一起,导电性能好； 绝缘体的禁带最宽,约(2~10)eV,导电性能最差；半导体的禁带较窄。
约（0.1~2.2）eV,导电性能比绝缘体好,而次于导体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
来自宇宙射线（银河系，太阳）的高能带电粒子（质子89%，氦核10%，其 它重带电粒子1%）进入大气层后产生的γ，μ子，散裂中子等
来自地球自身的放射性核素：208Pb的2.61MeVγ,40K的1.46MeV γ 空气中14C的放射性
这些射线是怎样产生的？
12
态度很重要 要有实际的付出，才有可能的回报
勇于置疑 疑问∝知识，学与问兼顾，aggressive！互 相学习
尊重课堂气氛 请尽量不要迟到，最好提前2分钟到教室
严禁抄袭！ 进步没有捷径 看似迅捷，实则浪费时间
13
每分钟内听到 “嘀”的次数是确定的吗？ 两个“嘀”之间的时间间隔是确定的吗？
放射性信号的统计特性，教材第七章
用于探测射线的是什么介质？
气体，闪烁体，半导体探测器（八九十章）
电子学信号是怎样形成的？
脉冲模式，累计模式，电流信号，电压信号
3
1、课程要求同学对于核辐射物理，辐射探测器 的原理、性能和应用以及辐射探测的基本理论 和方法具有一定的了解掌握，并具有一定的灵 活应用的能力。
2、通过本课程的学习，在一定时间内掌握核辐 射探测器的基本概念、术语和方法；重点培养 理论联系实际的能力；分析问题和解决问题的 能力。
3、三种类型探测器，四个方面的学习内容
4
掌握射线与物质的相互作用规律； 了解核辐射探测相关基础知识； 掌握辐射探测器的基础物理知识； 掌握探测器基本原理和内在规律； 了解探测器的最新发展及应用； 学会利用各种探测器解决实际核辐射探测能力；
授课班级：2009060201~02 2009060901
授课教师：丁卫撑 授课时间：2012年2月~4月
联系电话：18200116575 办 公 室：6C-804
1
ቤተ መጻሕፍቲ ባይዱ
先来看几个问题
射线就在我们身边，即使不参与放射性工作，你 也会接受一定的照射～0.1μSv/hr，如果坐飞机， 这个数据还会增大20倍。我们可以利用剂量率来 对此进行监测。
2.61MeV γ来自钍系衰变链的末端，教材第二章49页：原子核的衰变规律 1.46MeV γ来自长半衰期的40K衰变（11%的EC衰变，40Ar第一激发能级），
半衰期＝1.28×109年 为什么有这样长的半衰期？教材第2 三章：原子核的衰变
射线是怎样被探测到的？
电磁辐射与物质的三种主要相互作用：光电效 应、康普顿散射、电子对效应，重带电粒子、 电子的电离与辐射，教材第六章
7
以讲授为主，自学基础知识为辅的教 学方式。课堂上有重点地教授重要探测器， 特别是新型探测器的基本原理，关键结构， 重要性能和应用范围。
8
课堂教学：24学时 实验教学：24学时
平时课堂及实验成绩：30% 平时作业占：10% 考试成绩占：60%
9
绪论 射线与物质的相互作用 核辐射测量基础知识 气体探测器 闪烁探测器 半导体探测器 新型探测器介绍 探测器前置放大电路
1学时 3学时 1学时 4学时 5学时 5学时 2学时 2学时
10
核辐射探测器认识
4学时
GM计数器的特征参数测试与分析 6学时
闪烁计数器输出信号的测试与分析 6学时
金硅面探测器输出信号的测试与分析 4学时
前置放大器的电路调试
4学时
11
核辐射物理 原子核物理 核辐射测量方法 等
教材：核辐射物理及探测学 参考教材：核辐射探测器 丁洪林主编 2010年4月哈尔滨工业大学出版社出版
