注塑机上下模作业指导书
注塑上下模作业指导书
注塑上下模作业指导书
有限公司
质量体系文件
实施日期变更描述
编制审核会签批准
1.目的
规范上下模的作业手法，减少上下模工时以提升效率；杜绝安全事故的发生。
2.适用范围
注塑车间3.名词定义
无
4.职责
注塑模具模具上线，维修及更换机台时模具的正常生产5.作业程序
5.1上模的作业指导
5.1.1确认待上线模具的状况，模具是否完好、清洁能正常生产，模具备品是否足以满足生产；
5.1.3准备上模的工具、设备；
5.1.4将模具用堆高车拉到机台边；
5.1.5检查机台状况，确认机台是否完好；
5.1.6将机台滑板滑出；
5.1.7将模具平稳放置于机台滑板上，模具基准面在左手边；
5.1.8用两个压模螺丝将模具固定在机台滑板上；
5.1.9手动滑模至机台基准位；
5.1.10将压模螺丝打松，调整模具位置，对好喷嘴；
5.1.11锁模后将八个锁模螺丝上紧；
5.1.12模具打开调整高压至设定值；
5.1.13将模温机与模具正确连接并升温；
5.1.14合上模具但不产生高压，升料管温度；
5.2.1停机后将模具温度与料管温度将下；
5.2.2对模具进行防锈动作，模具需维修的维修好后进行防锈动作；
5.2.3模具温度降至45度以下时开始拆卸模温机；
5.2.4先将母模压模螺丝拆卸掉手动滑出模具，再拆卸公模压模螺丝；
5.2.5模具从机台卸下后将模具水路中的积水（油）吹干，并对模具
外表进行保养后放置于模具仓库指定位置；
6.相关文件
《设备控制程序》77．记录表单
无。
注塑机上下模操作作业指导书
注塑机上下模操作作业指导书
作业步骤:
注意事项:
图示
一、上下模的时机：
1.新的生产工单开始生产时；
2.模具需要维修/保养时；
3.新模具试模或改模时。
二、上下模前准备:
1.准备相应工具：吊环、扳手等（图1为工具放置区之工具）。
2.检查模具与注塑机是否匹配：主要核对模具大小、厚度、定位环、浇口套、顶杆等。
4.开启机器辅助“模温机”为模具加热。20分钟后短按“电热开关”按钮，电热开关指示灯亮起（机器电热系统启动、等待加热至指定温度）。
1.上模结束后，现场所有工具（扳手、吊环等）、手推车等需归位。
2.执行第17步骤时，应使用两组开口扳手相互配合动作
作业步骤:
注意事项:
图示
4-1：模温机的开启及温度设定：旋转模温机红色电源开关至如图17的位置，以开启模温机。按下红色开/关“ ”按钮，模温机启动，按下“ ”键进入温度设置状态，按下“ ”键选择你要调整的温度位数，按下“ ”键或“ ”键增加或减少设定的数值。当调整到你需要设定的温度后，再次按下“ ”键确认设定的温度，至此模温机温度设定结束（如图18为模温机温度设定界面）。
16.长按“开模”按钮以打开模具（注意葫芦链条不能掉入模具型腔部分）。
17.连接模具与模温机：将模具模温机上的进油管及出油管各执一根，分别连接前模及后模（如图12）。模温机上方两根为出油管，下方两根为进油管（如图13）。之后将出油管及进油管阀门打开（如图14为打开状态）。

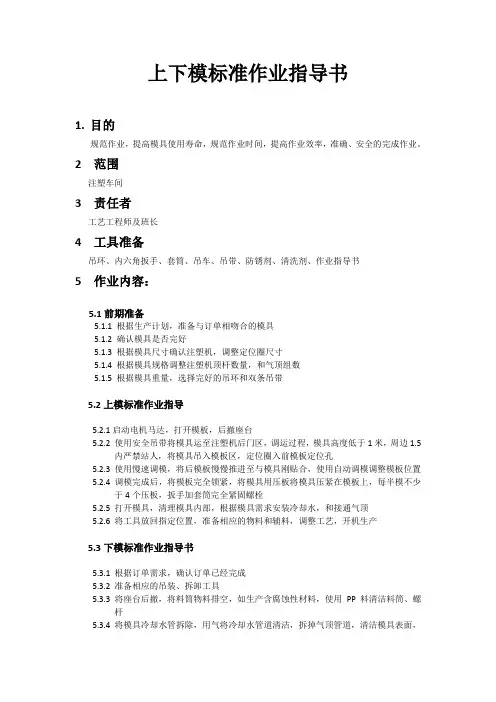

注塑机上下模标准作业指导书
上下模标准作业指导书1.目的规范作业，提高模具使用寿命，规范作业时间，提高作业效率，准确、安全的完成作业。
2 范围注塑车间3 责任者工艺工程师及班长4 工具准备吊环、内六角扳手、套筒、吊车、吊带、防锈剂、清洗剂、作业指导书5 作业内容：5.1前期准备5.1.1 根据生产计划，准备与订单相吻合的模具5.1.2 确认模具是否完好5.1.3 根据模具尺寸确认注塑机，调整定位圈尺寸5.1.4 根据模具规格调整注塑机顶杆数量，和气顶组数5.1.5 根据模具重量，选择完好的吊环和双条吊带5.2上模标准作业指导5.2.1启动电机马达，打开模板，后撤座台5.2.2 使用安全吊带将模具运至注塑机后门区，调运过程，模具高度低于1米，周边1.5内严禁站人，将模具吊入模板区，定位圈入前模板定位孔5.2.3 使用慢速调模，将后模板慢慢推进至与模具刚贴合，使用自动调模调整模板位置5.2.4调模完成后，将模板完全锁紧，将模具用压板将模具压紧在模板上，每半模不少于4个压板，扳手加套筒完全紧固螺栓5.2.5 打开模具，清理模具内部，根据模具需求安装冷却水，和接通气顶5.2.6 将工具放回指定位置，准备相应的物料和辅料，调整工艺，开机生产5.3下模标准作业指导书5.3.1 根据订单需求，确认订单已经完成5.3.2 准备相应的吊装、拆卸工具5.3.3 将座台后撤，将料筒物料排空，如生产含腐蚀性材料，使用PP料清洁料筒、螺杆5.3.4 将模具冷却水管拆除，用气将冷却水管道清洁，拆掉气顶管道，清洁模具表面，喷洒防锈剂5.3.5 用低速合模将模具移动至低压锁模区，准备吊车，安装吊环、吊带，慢速上升至吊带绷紧5.3.6 使用专用拆卸工具，拆卸螺栓，取下压板5.3.7 慢速开模，将模具慢速吊出锁模区，低空将模具运至模具存放区，放到指定位置，卸下吊带、吊环，清洁模具表面5.3.8 清理现场工具及卫生，根据生产需求计划调整模具6 记录6.1 根据模具生产实际情况认真填写《上下模记录》、《模具保养清单》、《模具维修申请》。

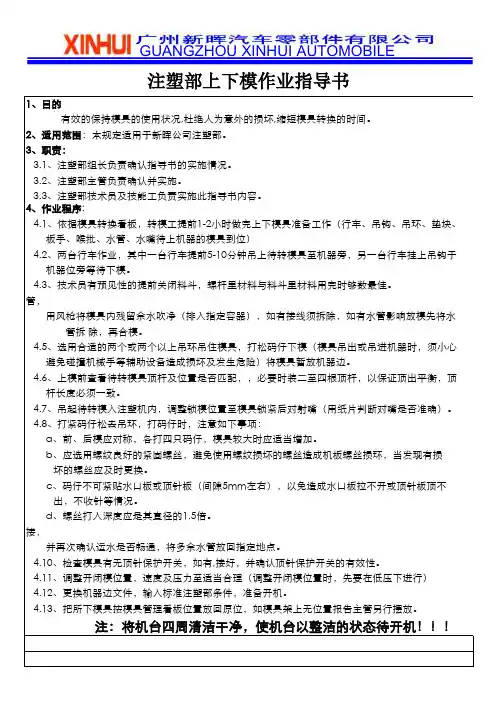

上下模作业指导书
GUANGZHOU XINHUI AUTOMOBILE注塑部上下模作业指导书1、目的有效的保持模具的使用状况,杜绝人为意外的损坏,缩短模具转换的时间。
2、适用范围：本规定适用于新晖公司注塑部。
3、职责：3.1、注塑部组长负责确认指导书的实施情况。
3.2、注塑部主管负责确认并实施。
3.3、注塑部技术员及技能工负责实施此指导书内容。
4、作业程序:4.1、依据模具转换看板，转模工提前1-2小时做完上下模具准备工作（行车、吊钩、吊环、垫块、板手、喉批、水管、水嘴待上机器的模具到位）4.2、两台行车作业，其中一台行车提前5-10分钟吊上待转模具至机器旁，另一台行车挂上吊钩于机器位旁等待下模。
4.3、技术员有预见性的提前关闭料斗，螺杆里材料与料斗里材料用完时够数最佳。
4.4、转模作业需二名上下模工配合转换，停机后，关闭运水，清洁模具后均匀喷防锈剂，拆除水管， 用风枪将模具内残留余水吹净（排入指定容器），如有接线须拆除，如有水管影响放模先将水管拆除，再合模。
4.5、选用合适的两个或两个以上吊环吊住模具，打松码仔下模（模具吊出或吊进机器时，须小心避免碰撞机械手等辅助设备造成损坏及发生危险）将模具暂放机器边。
4.6、上模前查看待转模具顶杆及位臵是否匹配，，必要时装二至四根顶杆，以保证顶出平衡，顶杆长度必须一致。
4.7、吊起待转模入注塑机内，调整锁模位臵至模具锁紧后对射嘴（用纸片判断对嘴是否准确）。
4.8、打紧码仔松去吊环，打码仔时，注意如下事项：a、前、后模应对称，各打四只码仔，模具较大时应适当增加。
b、应选用螺纹良好的紧固螺丝，避免使用螺纹损坏的螺丝造成机板螺丝损环，当发现有损坏的螺丝应及时更换。
c、码仔不可紧贴水口板或顶针板（间隙5mm左右），以免造成水口板拉不开或顶针板顶不出，不收针等情况。
d、螺丝打入深度应是其直径的1.5倍。
4.9、打开模具，按注塑工艺卡之要求接运水，如无明确要求时，下进上出的原则，水管尽量不要串接， 并再次确认运水是否畅通，将多余水管放回指定地点。
注塑机作业指导书
4.4 认真了解首件品质要求,严格按照标准程序作业,严格按照检验指导书自检产品,保质、保量， 按期完成各项生产任务
5、作业程序
5.1 开机前操作要求
5.1.1 在机台加热启动生产前要先打开冷却水阀，观察水道是否通畅。
6.3 半自动生产料件取下后才能关上安全门，否则就会压模。
6.4 清擦机台高温部位，传动部位应暂停机台动作，确保人身安全。
6.5 加料作业时严禁将手按在机台保险杠上或模具周围，以防压伤（其它作业亦同）。
6.6 机台电路周围严禁放置铁线、钣手等导电材料或工具，防止触电事故。
6.7 机台传动与高温部位严禁放置脱模剂、防锈剂等物品，防止受热、受压爆炸。
5.1.5 生产完成或更换材料是要进行料筒清洗，根据所要换的材料加工温度进行设定，温度达到后 进行清洗，用干净的次料进行料筒清洗，清洗结束后将射出的料块分类放到指定的位置。
5.1.5.1 清洗料时射座要退出
5.1.5.2 两种原料交替时温度的设定要根据原料的要求进行调整。
5.1.5.3 避免把热敏性及化学反应性高的塑料留在料筒中太久，遵守原料及原料商所提供的物性表 进行清洗料筒，停机及换模洗料筒时，应把射咀调到适当或较高的温度，使射咀保持通畅，再使用较低 的射胶速度与压力清洗料筒内剩余的胶料。
6.13 车间内不准抽烟以防发生火灾， 万一发生火灾，应及时使用灭火器并关掉电源灭绝火势。
6.14 机台换料、处理模具故障或机台故障时必须将注射座退出，以防料温过高，排出气体喷伤人 的身体部位。
6.15 换模时应注意安全。
A、上、下卸模具时应检查模具的吊钩、吊环螺牙是否损坏。
注塑上下模作业指导书
1.六角匙，扳手 10
1，装码模夹必须每边4个。 2，装好后用工具敲打码仔， 检查是否漏打紧的现象 。
1.装好中子装置并确认油管 连接是否正确； 2.低压慢速开模，注意观察 模具是否有异常响声或不正 常情况， 1.开始装运水，对照工艺卡 看是否装水温机或者油温 机，装好打开后检查是否通 水，漏水，装了模温机的对 照工艺卡设定温度。
1.模具有保护开关的必须装上保护线。 2.机台安全门不能有手印，保持整洁。
1.依照未件板要求，需修模的拉去维修 区，不需的进仓。 2.机台正常生产1小时后再次检查是否漏 胶。
机型
100T-160T 320T
上下模部份流程用时表
总用时 （分）
40 60
装油缸 （分）
10 15
装模温机/水 (分)
8 20
装顶/拉杆 （分）
5 15
XX注塑
打码模螺丝
10 15
20
1.工具车
操作者
拆模员
2
准备产品模具 资料 夹具
1，把产品的作业标准书，产 品工艺卡挂在机台上 2，把要生产的模具移到机台 傍
1.机台文件。
5
2.模具拖车
3.天车，工具车
拆模员
3 下模1
1.清理模面， 2.打防锈油
1
1.防锈油 2.布碎，气枪。
拆模员
4 下模2 5 下模3
6 装模1 7 装模2 8 装模3 9 装运水 10 检查 11 未件送模
1.锁紧模具，并装好固定锁 模片。 2.拆去运水管，油管。 3.吹干净模具内的水和油 ， 确保水和油流到桶内。
1.螺丝刀，六角
3
匙，扳手
2.气枪
1.扳手，吊环。
注塑机上下模作业指导书-00
明确上下模人员操作规范化，确保操作符合作业要求。
2范围
适用于本部门有吊模架的注塑机。
3作业内容
3.1准备相应的工具:扳手、纱布手套、油压车、定位环、马仔等。
3.2上模操作步骤
3.2.1按生产计划指令取模，检查油咀配件、定位环、模具型号、水（油）路是否畅通。
3.2.2按指令定机台(适合模胚大小的吨位机台)，开启电源，起动马达。
3.2.3打开前安全门，清洁前后模板，清洁模具周身，再以手动将机校伸直，预估模具的厚度启动调模功能，调
校机台前后模板之间的距离(以适合将要生产模具的厚度，及凸出的定位环高度和顶针后退凸出的部份)。
3.2.4开后安全门，上吊模具至机器前后模板预留的位置(即3.2.3步骤所做的工作)，关上安全门，对准定位环，按上下调模键将滑动机板往前推进至模具稍可左右移动状态的位置。确定模具水平状态，固定好前模，转换功能操作，以慢速开模，即将滑动板稍移后，用吊模拉链矫正并检查后模和前模的吻合度，慢速合模，上紧后模马仔，关闭安全门，合模检查模具有无撞边(听有无响声)如有撞边需重新再调整，然后试射嘴及咀嘴是否在同一水平线上。
3.3下关闭模温机或(水阀)，如短时间停机则将料管先切保温状态，关闭烘料筒加热开关，待料筒温度降至常温后，再关闭干燥筒电源开关及料筒排热阀门，如长时间停机，则用PP/PE料将料管清除后关闭电热开关，拆下油管（水管）放好，排出模具内残留的水或油渍，确保冷却水管畅通。
3.3.4拆下模具上的油咀放好，将吊模架链条归位放好，清理机台及周边清洁卫生，整理工具放回工具箱。
3.3.5送模具至模房或模架上，按指定位置摆放。
3.3.6清洁机台周边卫生及收捡工具放回工具箱。
3.4注意事项
3.4.1技术员上下模时必须按以上要求严格执行，小心操作，并注意安全。
上下模作业指导书
接收部门日 期
编号编 制
版本号审 核
修订号批 准
NO.作业程序
1目的
2适用范围
3内容 1.示意图
4操作内容
5. 配制相应的吊环，三板模、及有装锁扣模具需先将锁扣装好，在将模具从机台上吊下，送至
指定位置摆放好。
5注意事项 6. 将需要更换的模具吊上机台，对准咀嘴，码紧码模铁（有需要安装拉杆或限位开关的必须安装）
7. 调整机台的开关模高低压，顶出至最佳状态。
8. 依照产品的需要安装水路（冷却水或模温），特殊模具或大型模具必须安装多组水路。
10. 清理做好5S , 调机生产。
模具吊装作业
码模/合模作业
模具下机前吹水作业模具下机前防锈作业
3. 将座台退出，用风枪将模具水（油）吹干净，（水不可吹至地面）。
规范上下模作业, 确保上下模安全，提升上下模效率。
注塑车间上下模
作业指导书
2.上吊模具时，人不可站立于模具下方,吊模具行走不可超过警示线高度（150MM）。
3.作业时必须配载作业手套。
1. 接到上模通知时（试模或换模），首先确认模具的尺寸及对应的机台。
2. 将模具水关闭，原料关闭，至料管原料生产完毕后再做停机动作。
所有技术员及架模员。
简图·要点·程序
1.吊环牙与吊环孔牙必须一致。
9. 打开冷却水（或模温）检查水路是否畅通，漏水，如有异常必须及时予以处理。
4. 清理模具表面，喷上防绣油（含水口板及咀嘴），各成型部位均需喷油到位。
注塑上下模工作指引 换模作业指导书全套
注塑上下模工作指引换模作业指导书1.0目的使上下模具及时高效，分工清楚，责任明确，最终保证生产的顺畅运行2.0范围适用于注塑部所有生产期间的上下模及修模，试模等换模作业3.0定义：无4.0职责4.1上下模工具如扳手、加力杆的保管由指定的责任人负责4.2上模用的辅助用品如油管、水管、码模块及码模螺杆、吊环、吊带由指定的责任人负责4.3温控箱、模温机、顶杆由指定的负责人负责5.0作业内容5.1上模5.1.1上下模组接到转模信息时，准备上下模具的工具：扳手、电笔、螺丝刀、钳子等。
5.1.2依照转模通知单确认模具摆放位置，确认吊环、油咀、水咀及模具与注塑机台匹配。
5.1.3检查吊带、吊环、行车、刹车链条是否安全牢固。
5.1.4先将需要上机的模具吊到机器边上,并将需上机模具的水嘴及水管提前接好。
5.1.5吊模操作时，模具运行下方不能站人，吊移过程中行车需保持平稳运行，禁止高速移动与急停。
5.1.6将下来的模具放在机器边上,马上将需上机的模具吊起。
5.1.7模具吊入机器过程中不能与注塑机及周边设备发生碰撞。
模具吊入机台内以后,按注塑机操作Jl吭序调整模厚大小，模具与射咀中心点对应。
5.1.8调模时设备过行控制在中速以内•模具如没有定位环,必须对咀.对咀时须用薄纸片检杳中心点完全对准•操作后将机器起高压合紧模具,关掉马达打开安全门开始打紧螺丝,螺丝打入螺丝孔为螺丝直径的1.5倍，5.1.9启动马达打开模具，打开模具时速度设定在低速低压，开模距离根据模具结构确认，对于带边杆或拉杆的模具要逐步调整大小，避免过大开模导致模具损坏。
5.1.10顶针行程及压力速度调整必须从小进行调整，通过3-4次连续顶出检杳顶针是否顺畅。
5.1.11经检查前期工作无误,进行模具运水连接。
连接方式参照《模具运水图》或《标准成型H艺卡》，运水连接前须用风枪检查各运水孔是否通畅。
连接后试水（油）检查是否存在漏泄。
5.1.12以上工作经检查无误，清理好注塑机及周边卫生，通知领班或技术员。
注塑上下模作业指导书
3.3.4装上吊环，确保吊环与模具的稳固性。
3.3.5闭合模具，松脱码仔螺丝，手动开模，吊下工模，送到指定区域摆放，作业完成。
版次
变更记录
作成
审查
承认
日期
3.2.14模具检查无异常后用清洗剂将模具清理干净，模芯部位绝不可用碎布擦拭。
3.2.15将模具微合上，拆除吊环放在指定区域。
注塑上下模作业指导书
文件编号
FLC-WI-ID-005
页码
2/2
3.3下模
3.3.1下模前须关闭冷却水啤热下模(大约十分钟)。
3.3.2下模前应抹净模具胶渍、油污，模芯模面均匀喷上防锈油。
3.2.11完成上述各项工作后，才可进行码模。码模前须检查使用之螺杆是否正确，码仔垫铁是否使用适当，模具必须牢固地固定在动静模板之间。
3.2.12启动马达用5%开模速度将模具打开，用风枪检查模具冷却水路的出入组别，分前后模将油温、水路接好。
3.2.13检查模具打开后有无异常，表面是否生锈，行位是否到位，如有异常即刻上报领班处理。
注塑上下模作业指导书
文件编号
FLC-WI-ID-005
页码
1/2
1.0目的：
规范技术员上下模之客质量要求的部品。
2.0适用范围：
适用于所有注塑机的上下模过程。
3.0作业内容：
3.1上下模前须用风枪将水路检查一遍是否畅通。
3.2上模
3.2.1上模前须确认模具是否适用于该注塑机。
3.2.2装顶杆(与模具相配合)，并调节顶杆长度。
3.2.3装好模具水咀、油咀、高温油管及水管。
3.2.4注塑机模板面与模具前后固定板须保持干净，以确保模具与注塑机平行。
注塑机上模或下模作业指导书
注塑机上模或下模作业指导书一．目的：高效率高质量完成转模作业，减小停机时间。
二．适用范围：适用于上、下模人员的规范操作和维护。
三．上、下模作业程序内容：1. 准备：在模具装上注塑机以前，应进行检验，以便及时发现质量问题，进行修模避免装上机后又拆下来，当模具固定模板和移动模板分开检查时，要注意方向记号，以免合模时搞错。
a. 查看模具的现状：模具代号、模具是否保养良好、是否属于可以上机生产的模具，水咀等配件是否齐全等；检查模具可否安放在注塑机内调校；b. 准备上模配套工具，如内六角扳手，吊环以及配套夹模垫铁、压板、螺钉等；c. 准备配套冷却系统，如模温机、水管等；d. 将所需模具及配套件运送到机台附近，准备停机上模。
2. 下模作业：a. 在下模时，须将高压锁模取消；关闭模具，卸下冷却水管；b. 打开模具，检查模具内是否有水份，清洁后，喷好防锈油，关闭模具，停马达；c. 吊环锁紧并用吊机勾住；松开动模板固定螺丝，然后再松开定模板固定螺丝；d. 开动马达，设定慢速，小心使活动锁模板后退；e. 小心用吊机吊走模具，放在指定地点并作好防尘措施，贴上标识，标识模具状态和防锈措施、日期。
f. 关闭马达、总电源；运水阀，清洁机台。
3. 上模作业：a. 检查电源；冷却水；料筒温度是否正常；核对模具可否安放在注塑机内；b. 检查顶针位与注塑机顶针位置是否统一；c. 根据生产资料设定工艺参数；启动马达，设定慢速及调低锁模压力；d. 根据模具厚度，调整活动锁模板位置，使模具放入两板之间；若有侧向分型机构的模具，滑块宜安装在水平位置，即活动块是左右移动。
e. 吊起模具约1－1.5米，清洁好模具四周及注塑机内锁模板平面；f. 将模具放在两板之间，在开始锁模时取消高压锁模；g. 调整模具使料嘴与射嘴对中；当模具定位圈装入注塑机上定模板的定位圈座后，用极慢的速度闭模，使动模板将模具轻轻压紧，然后上压板，压板上一定要装上垫片，模脚每侧必须至少各装压板2块，上压板时，必须注意将调节螺钉的高度调至与模脚同高，即压板要平。
上下模作业指导书
文件编号
标题
注塑车间上下模具作业指书
目的：规范模具的安装和调试，提高工作效率确保工作安全。
适用范围:班组长、技术员。
1. 依据生产指令单，找到相对应的模具，检查模具的厚度，高度，宽度以及注塑机的大小尺寸，功 能性质，所需顶针方式，开锁模距是否符合设备或模具之要求，检查模具和设备所需是否完好， 各项功能动作是否齐全，模具运水状况是否顺畅，唧嘴，螺丝是否备齐。 ，用滑车或吊车将模具吊起，尽量低空行走2. 使用挂环将模具挂好后（必须将吊环的牙位拎到位） 保持模具平稳，送至所需奘模的机台。在操作时严禁人员立于行车之下防止发生危险。
3. 当模具吊至所需换模机台是，用慢速下降掉至模腔内，然后检查运水是否通畅，顶针杆是否合符 模具要求。再观察模具的厚度后，用手动来进行调模。调模 ok 后再锁好模具，轻移炮台来进行 对模。当唧嘴与炮台成一直线时即对模完成，停掉马达，用马仔牢固的将模具锁紧在模架上， 锁好模具后再装模具冷却水或者模温机等相关辅佐件。
8. 如果模具需要修理时，开具维修单后，必须连模带样品送往模房维修，并注明所要修的部位即可。
9. 自觉收好各种工具，配件和所需的协作件后归位摆放整齐，以方便下次使用。
编制审核版次：
4. 奘完模具后，用慢速开模，清除模腔内的油污，用手动重复：开模→抽芯→顶出→合模等功能数 次，确定正常后才进行调试。
5. 在调试之前先将模具喷以少量的脱模剂，以防止所调试的成品因冷模而出现粘模的现象。
注塑上下模作业指导书
注塑上下模作业指导书1. 目的：规范上下模作业程序，节约上下模时间，提高工作效率，保证人员、机台和模具的安全2. 范围：适用于注塑上下模人员3. 职责：3.1 上下模人员应按照要求执行操作，以保证上下模过程中的安全4 流程图4.1 吊模安全注意事项4.1.1使用前须检查吊环是否损坏；4.1.2模具吊起后须保持平稳；4.1.3严禁人员在吊起的模具下方停留或行走.；4.1.4行车吊模行走时，尽可能低高度行走.；4.1.5模具吊起时，吊索必须保持与地面垂直.4.1.6严格控制起吊模具重量不得超过吊车设定起重重量。
4.2开始吊模4.2.1注意锁紧上、下、左、右方向是否正确；4.2.2吊模时观察周边环境，注意不要碰到机台或水管等，防止机台或零件、水接头，水管等碰破损坏；4.2.3如模具结构采用公母模分开吊模时，须注意链条勿碰到模面，公母模切勿相撞而损坏模具。
4.3 开始上模4.3.1模厚调整要视模具新旧情况调整，锁模压力尽量降低（以产品不起毛边为好，最高锁模压力尽可能控制、不要超过最高油压的80％）；4.3.2缓缓移动射台，将喷嘴和模具进料口完全对准（模具要装定位圈），如存在不能对准情况时，采用调整射台上、下、左、右的位置，务须调整到位；4.3.3紧固压板时要注意，紧固螺丝需要用手旋入5牙以上才可以使用板手锁紧，平板垫必须和模板平高才不会使螺丝变形或锁断，如果螺丝锁不进，则需报废换新；所有螺丝锁紧须均匀。
4.4开模需注意事项4.4.1检查模具是否采用滑块、抽芯等装置，并确认装置在退回位置；4.4.2确认中子装置油管连接是否正确；4.4.3开模时用慢速开机，注意观察模具是否有异常响声或不正常情况，如果一切正常，可将开模设定到适当位置，用正常速度进行开闭模试操作；4.4.4试顶针顶出时，注意查看是否采用滑动或抽芯结构、顶针是否装设弹簧、顶针退回后是否到位等；如未装退回弹簧，是否安装拉回装置，确认后方可闭模，防止顶针被滑块咬断；如有异常应立即通知当班主管；4.4.5接装冷却水管或模温机油管时，确保中子油管不漏水、漏油，不可接反，完成后须检查水路是否畅通。
上落模具作业指导书
上落模具作业指导书台资企业管理上落模具作业指导书⒈ 目的：规范上下模样作业方法，提高转模效率，防止事故发生。
⒉ 范围：适用于注塑部上下模作业。
⒊ 职责：上下模技工依本作业指导书进行落模、上模各环节操作。
⒋ 落模作业程序：4.1在停机转模前，先将模具拉到机位，并准备好所需工具、材料。
4.2 检查吊车螺丝是否有松动，吊环是否牢固。
4.3 关掉运水，再啤5~10啤，使模具啤热，避免生锈，使用冻水的模具更要重视。
4.4 拆除模具运水管，先拆底部的水管，并用风枪吹干净水管内的水，避免模具生锈。
4.5 清理模腔表面的杂物(如胶丝、污物等)，均匀地喷上防锈油。
4.6 合模，让模具处于低压锁模状态，关掉马达。
4.7 装上锁模片。
4.8 确认吊环规格正确及丝牙良好后，拧紧吊环，让其进入足够的牙承以承受起模具的重量，一般进牙深度为吊环螺丝直径的1.5倍。
4.9 移动吊车，挂住吊环，注意链条松紧应适当，太紧会将机台吊起或使链条断裂；太松会使模具下沉损坏顶杆。
4.10拆除码仔、开模，需注意码仔不可挂到模板，造成开模时拉开模具。
4.11吊起模具，移动吊车，拆除水咀，把模具从机器后门吊起。
4.12 把模具放到指定位置。
4.13如前、后门各1人操作，应互相确认各自动作完成后才能进行下一步操作。
⒌ 上模作业程序5.1在上模前应先根据模具、产品大小把锁模压力调适当（按产品投影面积计算：2ton/in），不得大小模具都调至99%；容模厚度调至适当，把操作开关调到装模状态，关掉顶针开关，并对顶杆的长度进行调整。
5.2在装模过程中，机器各动作应始终处于低速、低压的状态下。
5.3应清楚模具的结构及注意事项，如模具按指定方向装模，顶针、行位、抽芯需装上保护开关、需装油马达、产品用料为加玻纤的模具前模需接模温机(一般产品要求前模模温比后模高)等等。
5.4装吊环，应检查吊环与模具上的丝牙是否相符，吊环有无破损。
部份模具需装2个吊环。
5.5吊起模具，用风枪确认运水连接方向，及注意运水管突出位置对操作是否有影响，上部水管是否会漏水到模腔内等因素。
上下模作业指导书
上/下模操作指导书
版本编号:A1
页数:共1页
1.目的:
建立标准,统一的操作(作业)规范.为避免人为因素造成模具损坏、延长模具寿命，提升部品品质，提高工作效率.保证作业安全，特制定此文件。
2.范围：
成型课所有模具在生产前上下模作业皆适用之.
4).将模具冷却运水接好,并检查是否畅通以及有无漏水,漏油之状况,一切确认无误后收好工具,清理干净现场,打开机台电热后开机.
4.注意事项:
1).更模作业需使用专用工具,且注意自身及机品设备安全.
2).更模中需随时保持作业环境清洁.
3).作业过程中模具或机器设备发生异常须及时向直接主管报备.
承认：确认：作成：沈小武
4).将成型机切换到调模状态,慢速开模至适当位置,吊出模具,擦拭干净模具表面,停掉机台,收好使用工具,清理干净现场移交模具入库.吊模具时须注意:人离模具垂直距离要在80CM以上保证安全.
3.1.2安装模具:
1).模具保养好后,首先装好模具上的水栓,油栓(如因装好水栓,油栓影响上模则将模具在机台上后再装水栓,油栓,)并用风枪检录检查是否畅通.
3.各项操作(作业)规范
3.1模具拆卸.安装操作规范
3.1.1拆卸模具:
1).机台停机后关掉模具冷却水和原料.
2).停机后首先拆掉模具上的冷却水管,油管,水栓,油栓,并用风枪清理干净模具冷却水路里面的水和油,然后清理干净模具分型面,前,后模均匀喷上防锈油,合上模具.
3).锁紧吊环,挂上挂钩,适当操作电动葫芦,松掉模具的码模夹.
2).手动调整至模厚距离足以将模具放入为止,锁紧吊环,挂上吊钩,将模具吊入机台前后模板内,调整上下左右约在中心位置,将模具靠紧机台定模板,手动调模至适当位置以吊车还能稍稍吊动模具为准,吊模具时须注意:人离模具垂直距离要在80CM以上保证安全.
上下模作业指导书[模板]
![上下模作业指导书[模板]](https://img.taocdn.com/s3/m/a3542c50960590c69fc37662.png)
固定模板
打开机台马达，按行车调整键，手动慢速锁模，确定模具厚度是否与机台锁模终止后位置相符；若不相符，按调模开关，在进行“调模前”或“调模后”键进行调整，直到与模厚相符为止(并达到一定的高压锁模力)；
4.2.6
定位
手动慢速开模，使模具紧贴前后模板，但机绞为伸直，手摇有松动感为宜；按射台进，在确定射嘴孔与模具唧嘴是否一致，进行模具高、低、左、右调整，直到对准为止(防止注射时漏胶)，在锁模，关掉马达；
4.2.3
吊模
将行车开到指定机台边缘固定好，拿取出相对吊环、吊带安装到模具上方；确定顶杆、定位圈及限位开关，在机台动模板完全打开情况下，从压车上把模具慢速吊到机台上方，把模具靠在定模板慢速降至相应位置；
双色机上模时必须先上一射模具，一射模具固定后，打开模具在进行上二次模具（二射模具上模时必须前后模分开安装，注意确认模具方向是否正确，必须按照模具箭头表示安装）；
模具上下模作业指导书
对应的流程/规范
文件名称
无
1.目的
为了规范上下模作业，节约上下模时间，提高工作效率和产品质量、保障机台、模具和人员安全。
2.概述
本指导书描述了上下模作业的操作步骤与方法。
3.术语
名称
定义
上下模
根据塑胶件生产需要，对模具进行装卸.
4.操作说明
4.1 上模前准备
4.1.1
模具使用需求
4.3.7
卸后模
用模塑产品本身或其他盖上前模和后模，按机台调整慢速锁模，使后模四个套柱离前模1CM左右为宜，关掉马达；拆去螺丝和压板，在启动马达，慢速开模终止，卸下后模，同时关掉马达，料筒温度调为保温；
4.3.8
模具维修
修模人员根据《模具维修作业流程》对模具进行维修；
注塑作业指导书
12、缩水：配管无漏液及离缝现象。（日本单需按客户之品质标准检验处理）。
13、顶针：无空心、断裂，射不满现象。
14、刮肩：按订单产品管盖互配后无刮肩现象。
15、开盖力：压盖和掀盖时有一定的阻力，且掀盖时用力过大时开盖力便太紧。若手感发现上述情况，需请品管部用仪器测试开盖力后确认首件。
（四）机器运行时不要随意接触机器的运动件，不要使用钳子按电钮，预防打坏触电；
（五）除了装、拆模具外，不得俩人同时操作一台机器；
（六）操作者应集中精力，不允许打瞌睡；
（七）工艺参数输入电脑后，无关人员（含注塑工）不得随意改变参数及触摸电脑按键（电脑板上锁）；
（八）更换模具，模具吊起时，禁止人站在模具底下作业；
4.每年保养：
1.1把液压油样本送供应商检查油质；
1.2.清洁油箱；清洁油冷却器,更换吸油网；
1.3.检查机壁平行度,马达轴承打黄油；
1.4.检查所有油压软管。若表面有摩擦或其泡现象，请更换.
5、歪头：目测不明显。
6、孔径：和制令单上要求的孔径一致，公差±0.15MM。
7、反弹：依照客户需求之扭力标准上盖后无反弹现象。
8、易开盖蝴蝶结：目测无断裂现象。用手来回开关盖数十次，蝴蝶结处无脆化断裂现象。
9、油污：无油污现象。
10、色点：点径0.2MM以下（含）且同一视面只允许一点。（日本单需按客户之品质标准检验处理）。
（十二）首件确认实施步骤：
1、技术人员依照制令单要求将相应的模具安装，调机OK后准备批量生产前认真核对成品加工制令单，核对内容为：盖子材料/模具编号（孔径）/工艺流程（是否外加工）。
2、取一整模产品进行品质确认，首先检查产品外观有无气泡、缩水、料口高、毛边等，再检查盖内是否油污、败牙、顶针及密封圈缺损、配管是否歪头、漏液、离缝等，最后对产品重要部位进行尺寸测量。
上下模作业指导书
上下模作业指导书1目的：为了标准上下模作业流程和技术要求，预防平安事故发生。
2X围：制造部所有模具搬运，存放，保养防护，上下模作业。
3 工作职责：上下模—负责按本指导书上下模作业。
领班 ( 技术员 ) —负责对上下模作业的监视指导和技能培训。
模具维修员—负责模具状态确认跟踪，维修，非生产时间模保保养防护，出入记录和模具存放区域 5S 管理。
程序内容：1模具状态确认；.1 生产部接到?生产通知单?后，应在2H 以内以?内部联络单?或口头指令方式通知模具维修员确认模具目前状态 ( 待生产、待维修、维修中 ) 和位置；2 模具维修员应在 0.5H 以内回复结果 , 明确具体交付生产时间 , 特急?生产通知单?第一时间完成。
2模具及工具准备；.1 模具经确认可交付生产后，模具维修员应及时将其放在待生产模区域或当面知会领班具体位置，并说明考前须知；2上下模接到?上下模通知单?或口头指令后应认真审核，明确相关要求，并做好工具准备 , 防止临时找工具 , 延误时间。
3模具搬运；1搬运时一定用专用工具；2吊环与吊模孔相符，上到位并确定无蹦牙松动现象；3严禁长距离用吊车搬运，吊车搬运时，模具距离地面不能高于0.5 米。
4模具吊运〔起吊〕时模具垂直投影 1 米X围内严禁站人；5严禁模具悬空停留。
4模具安装；1首先目测机器状态，确认能启动才能开启电源，根据目前料管余料特性改定相应温度于保温状态，锁模动作选择低压保护功能；2启动马达，视觉检测有无异常，再手动测试各动作〔射胶动作除外〕防止模具起吊后机器不能正常运作；3根据模具厚度使用手动调模功能，调整模厚〔大概尺寸〕；4按正常作业将模具吊入机内，再人工操作调整使模具定位圈或机嘴处于定模板正中位置〔机嘴、模板孔中心，射嘴大致三点一线〕并紧靠定模板；5再使用低压慢速〔低压护模功能〕手动锁紧模具，并使机绞伸直，严禁高压锁模，防止模腔和 PL 面有异物压伤模具；6对嘴时应首先检查座台压力和速度，设定适合参数〔严禁高压快速作业撞坏机嘴〕，然后目视座台进退全过程，发现射嘴与机嘴偏差过大〔射嘴未处于机嘴杯口内侧〕时，应及时停顿座进，重新按第 4 项进展手动调整；7射嘴顶住机嘴后，在不退座台〔射嘴与机嘴不脱离〕情况下手动开模至用手能前后摇动模具位置后再手执吊环前后摇动模具，进一步修正偏差，然后锁紧模具；8手动测试准确精度：用薄纸贴于机嘴杯口处，手动座进直至抵住机嘴，目视座台有无偏动，再退出取出纸目测检查碰撞迹是否平衡，平衡即OK，碰撞面不平衡那么手动座进按第 7 项和用行车调整进一步，修正偏差直至 OK；严禁安装模具有漏胶现象，影响生产和产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
班长 班长 班长 班长
安装冷却水（据模具结构可能需要接通气顶、抽芯等）； 收拾工具并归位，清理机位卫生，准备相应物料，调整工艺，开机生产。
将座台后撤，清空料筒物料；
关掉运水后拆除水管，用气枪把水道里的水吹出； 1 下模
清理干净模具内部的异物，喷上防锈油，闭合模具，停马达；
责任人
班长/当班 人
班长/当班 人
班长
班长
装好链条吊环，慢速垂直上升使链条拉直，使用工具拆卸螺栓，取下压板及压板垫块；
慢速开锁模板，将模具吊离机台，清理干净模具表面，将卸下的模具转移到指定摆放位 置；
8 下模前必须清理模具内腔并喷上防锈油，良好的模具保养；
9 闭合模具时禁止使用高压必须使用低压。
锁模要求图示 压板、垫块、螺栓
编制：
审核：
批准：
3 严禁用螺母代替垫块压模，垫块厚度与模板厚度一致，以保证模具紧固可靠；
4 清理模腔时使用棉花与清洁剂进行擦拭，不得造成刮痕；
5 禁止使用不同制或螺纹不全的螺丝锁模，锁紧后检查确认无误；
6 禁止使用不同制的水嘴，接通运水检查确认无漏水；
7 下模时吊出模具前检查确认所有螺丝及水管均完全卸掉，吊出时注意碰到机台；
锁模要求
班长
班长/当班 人
NO.
内容
1
大型模具模具时要求每半模至少安装6个压板，小、中型模具均可安装4个压板，确保各压板锁力 平衡；
责任人 班长
编制
文件编号
编制日期
页数
1/1
换模注意事项
NO.
内容
1 安装吊环时应将吊环螺纹全部旋入模具中，确保安全；
版本
2 模具起吊时确认吊装平衡，起吊过程中注意确保人、设备、模具安全；
根据注塑机型号，在待装模具上安装相匹配的定位圈；
班长 班长 班长
将待装模具装好链条吊环，确认吊装平衡，调节方向将模具移动至机台旁边； 2 吊模 目视或使用量具测量待装模具的厚度，将注塑机前后锁模板距离粗调为稍大于模具的厚
度；
将模具吊至机台装模区正上方，对准中心慢速下降至装模区。
班长 班长 班长
调节开关模速度及压力，使用慢速、低压进行调试，慢速推进锁模板至与模具刚贴合；
注塑机上下模作业指导书
换模操作准已接收换模任务指令；
责任人 班长
2 准备好换模所需工具及用品；
班长
3 确认待装模具编号等信息为所需生产的模具并确认模具是否完好；
班长
4 确认待装模具的尺寸符合注塑机型号。
班长
换模操作程序
NO. 工步
内容
生产完成后，保留最后两模合格产品以备再次生产作为首件对比；
