包装机总体方案设计
袋式包装机的总体设计
袋式包装机的总体设计袋式包装机是现代包装生产的主要设备之一，适用于各种粉状、颗粒状、块状物料的自动包装。
袋式包装机的总体设计应从以下几个方面考虑：机器外形、设备结构、电气控制系统和安全保护等。
一、机器外形设计袋式包装机的机器外形设计应体现出美观、实用、精简的特点。
机器外形颜色应协调、统一、鲜明，符合产品的特点和企业的文化理念。
同时，应考虑机器的便于清洗、维护等因素，使机器整体看起来美观大方，清洁整洁，结构合理。
二、设备结构设计袋式包装机的设备结构设计应考虑到机器的稳定性、可靠性和耐用性等因素。
具体包括机器底座的承重能力、结构稳定性、行走平稳等。
其次是包装材料输送的设计，应充分考虑输送速度、稳定性、易损坏性等因素，利用传动装置和电动机等设备来实现高速稳定输送。
另外，袋式包装机的包装部分也需要特别注意设计，由于不同的产品形状、物料性质和包装要求不同，所以需要针对具体需求进行合理设计，确保包装效果符合要求。
三、电气控制系统设计袋式包装机的电气控制系统是整个设备的核心，会直接影响到设备的正常运行和自动化程度。
比如，袋式包装机的电控系统可以实现人机界面控制，设定参数控制，门禁安全保护等功能，通过PLC自动控制技术来实现系统的高效稳定运行。
同时，还需要根据不同的生产需求，提供多种包装工艺可选，并对机器性能和参数进行实时监测和控制。
四、安全保护设计袋式包装机的安全保护设计是非常重要的环节，在设计过程中必须考虑到“人”的因素，对于可能出现危险情况的部位和设备，应设置完善的安全保护措施，如安全门、灯具、急停按钮等。
同时，在整个生产过程中，也需要注意加强设备的维护和保养，定期检查运行状态，提高设备的使用寿命。
综上所述，袋式包装机的总体设计要考虑到多种因素，充分体现出机器的稳定性、可靠性、安全性、易操作性和维护保养性，为企业的生产提供更全面、高效的帮助和支持。
销售包装机方案
一、项目背景随着我国经济的快速发展，市场竞争日益激烈，商品包装已成为企业提升产品形象、增强市场竞争力的重要手段。
为了满足市场需求，提高生产效率，降低包装成本，实现自动化、智能化生产，我司特推出一款高性能、高效率的销售包装机方案。
二、方案概述本销售包装机方案旨在为客户提供一套完整、高效、智能的包装解决方案，包括包装设备、控制系统、辅助设备等。
以下是具体方案内容：1. 包装设备（1）采用先进的包装技术，实现快速、稳定、可靠的包装效果。
（2）可根据客户需求定制不同规格、型号的包装机，满足多样化产品包装需求。
（3）具备良好的适应性，适用于各种包装材料，如纸箱、塑料袋、薄膜等。
（4）包装速度快，效率高，降低人工成本。
2. 控制系统（1）采用PLC控制系统，实现自动化、智能化包装。
（2）具备故障诊断、报警、自停等功能，提高生产安全性。
（3）人机界面友好，操作简单，易于维护。
（4）可远程监控，实现远程维护和故障排除。
3. 辅助设备（1）输送系统：采用皮带输送机，实现物料平稳、连续输送。
（2）计量系统：采用称重传感器，精确计量物料。
（3）封口系统：采用热封、冷封等多种封口方式，满足不同产品需求。
（4）打印系统：采用喷码机，实现产品信息打印。
三、方案优势1. 高性能：采用先进技术，确保包装效果稳定、可靠。
2. 高效率：自动化、智能化包装，提高生产效率，降低人工成本。
3. 高适应性：适用于各种包装材料和产品，满足多样化需求。
4. 高安全性：具备故障诊断、报警、自停等功能，提高生产安全性。
5. 易于维护：人机界面友好，操作简单，易于维护。
四、实施步骤1. 客户需求调研：深入了解客户需求，为客户提供合适的包装机方案。
2. 设备设计：根据客户需求，设计符合要求的包装机。
3. 设备制造：采用优质材料，严格工艺，确保设备质量。
4. 设备安装与调试：为客户安装设备，进行调试，确保设备正常运行。
5. 培训与售后服务：对客户进行操作培训，提供终身售后服务。
包装机设计方案分析
首先，根据包装工艺路线图将各个执行构件布置在 预定的工作位置上。
D、工艺路线图常用有两种表达形式： （a） 是用轴测投影图表示，常用于使用说明书。 （b） 是用投影图表示，为设计工作需要。 盒装饼干商标纸裹包机工艺图：
（4）运动要求和机构选型 首先，分析需要那些执行构件来完成被包装物品的
计量、整理和供送，包装材料的整理和供送，包装操 作和成品输出。机构的选型及其综合时应考虑到的要 求和条件。
和标准化程度。 （2） 提高结构工艺
5、操作条件与工作可靠性
包装机的操作、装卸物料、排除故障、维修保养等 工作应省时、省事、省力；被包装物品规格变化时，有 关工作部件的调整或更换要方便迅速。
6、经济性与其它
包装机的经济性问题，就是要求制造成本低、功率 消耗少、使用寿命长、运输、安装、维修方便和生产率 高。还要求包装机占地面 积小，外型美观。
批量小、品种规格经常变化的产品，一般 采用同用包装机。
二 工艺分析
工艺分析是研究。分析和确定所设计的包
装机完成预定包装工序的工艺方法。鉴于工艺
方法欲包装工序类别、被包装物品和包装材料
的特性、以及包装质量和生产率等因素有密切
的关系需着重注意以下几个问题：
（1） 包装方式 a、把保证包装：物件在包装过程中沿圆弧轨道运动。
圆弧型灌装机的工艺路线图：如图9－3所示。
糖果裹包机的工艺路线图：如图9－4所示。
组合型：物件在包装过程中即作圆弧运动，又作直线 运动，成为圆弧与直线组合型工艺路线。
组合型工艺路线图：如图9－5所示
C、工位数是指在多工位包装机上从输入到输出工位 区间内所包含的物品数目。
（2）适应性。包装机的功能愈多，结构也愈复杂。因 此常将多功能包装机设计成组合的形式，就是说可根 据用户的不同需要灵活增加或改装某些组合部件。对 于批量大、品种规格稳定的产品（如香烟），应把提 高生产率、包装自动化程度及组成高效包装自动线方 在首位，一般采用专用包装机。
袋式包装机的总体设计
袋式包装机的总体设计概述袋式包装机是一种广泛应用于食品、药品、化妆品等行业的自动包装设备。
它通过将产品装入塑料袋中并封闭，提供了便捷的包装解决方案。
本文将针对袋式包装机的总体设计进行详细介绍。
设计要求袋式包装机的设计要求主要包括以下几个方面：1.自动化程度高：袋式包装机应该能够实现自动装袋、封袋、计数等功能，减少人工操作。
2.稳定可靠：包装过程中，袋式包装机应保持稳定的工作状态，确保产品的准确包装。
3.适应性强：袋式包装机应能够适应不同形状、尺寸和材质的袋子包装，以满足不同产品的需求。
4.操作简便：袋式包装机的操作界面应简单直观，易于操作和调试。
5.易于维护：袋式包装机应具备良好的维护性，方便日常保养和故障排除。
基于以上设计要求，下面将对袋式包装机的总体设计进行详细讨论。
总体结构袋式包装机的总体结构包括以下几个部分：送料系统、封袋系统、计量系统、控制系统等。
送料系统送料系统用于将产品送入袋式包装机中，通常由输送带、振动器和送料器组成。
输送带将产品从上游输送到正确位置，振动器用于对产品进行整流，送料器则将产品按照要求送入袋子中。
封袋系统封袋系统用于封闭袋子，通常由封口器和剪断器组成。
封口器利用热封或压合的方式对袋子进行封口，确保产品密封包装。
剪断器则用于将连续的袋子切断，以便取下包装好的产品。
计量系统计量系统用于对产品进行计量，确保每个袋子中的产品数量准确。
常见的计量方式包括计数器、称重器等。
计量系统应与送料系统、封袋系统等其他系统进行联动，确保计量准确性。
控制系统控制系统是整个袋式包装机的核心，用于控制各个部分的协调运行。
控制系统常采用PLC(Programmable Logic Controller)或者单片机等实时控制设备，通过人机界面(HMI)进行操作和监控。
控制系统应具备良好的稳定性和可靠性，能够实时监测各个部分的状态，自动调整参数以适应不同产品的包装需求。
工作流程袋式包装机的工作流程一般包括以下几个步骤：1.进料：产品通过送料系统进入袋式包装机。
包装印刷包装机设计方案分析
6、经济性与其它
包装机的经济性问题，就是要求制造成本低、功率 消耗少、使用寿命长、运输、安装、维修方便和生产率 高。还要求包装机占地面 积小，外型美观。
二、包装机设计的一般步骤 包装机的设计过程一般分为总体设计、技术设
多头连续运动多工位包装机：完成同一包装操作的 执行机构有多个包装机。
（3） 包装程序、工艺路线和工位数
a、包装程序是指完成各个包装操作的先后顺序。包 装方式往往决定包装程序。
b、包装工艺路线包括包装材料和被包装物品的供送 路线、以及它们在包装过程传送路线、包装成品的输 出路线。
对于单工位包装机，只须确定被包装物品的供送 路线、包装材料的供送路线，以及包装成品的输出路 线。
包装方式，都要适应被包装物品和包装材料的特性。
b、当有多种方式都能满足要求时，应选取容易实现 的方案。
（2）机器类型 a、单工位与多工位 选择工位的依据：
(a) 根据包装执行机构的多少选择。 (b) 根据生产率的高低选择。
b 间歇运动与连续运动
间歇运动：物品由一个工位转移到另一个工位作间歇 运动。主要包装件可在物品静止时完成，因此执行机构的 运动形式和结构比较简单。但间歇运动的惯性力和冲击现 象不利于提高生产率。

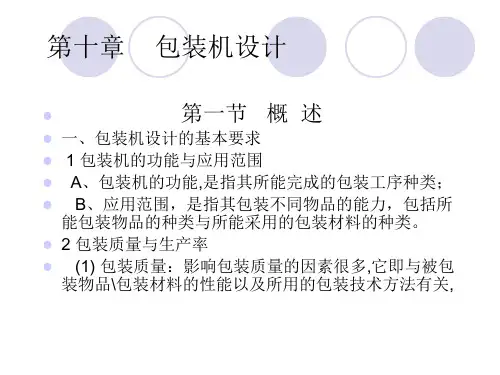

第十章 包装机设计
第一节 概 述
一、包装机设计的基本要求
1 包装机的功能与应用范围
A、包装机的功能,是指其所能完成的包装工序种类；
B、应用范围，是指其包装不同物品的能力，包括所 能包装物品的种类与所能采用的包装材料的种类。
2 包装质量与生产率
(1) 包装质量：影响包装质量的因素很多,它即与被包 装物品\包装材料的性能以及所用的包装技术方法有关,
包装机设计 (2)
包装机设计1. 引言本文档旨在介绍包装机的设计过程和相关要点。
包装机在现代生产中起着至关重要的作用，它能够将产品迅速、准确地包装起来，提高生产效率并保证产品质量。
合理的包装机设计不仅要考虑到产品的尺寸、重量和形状等因素，还要感受到操作的人员需求和生产线环境的限制。
本文将从机器结构设计、控制系统设计和人机交互设计三个方面进行详细讨论。
2. 机器结构设计2.1 包装机整体结构包装机的整体结构应该具备稳定性、强度和易于安装、维修的特性。
根据产品的不同特点和生产要求，可以选择不同的结构类型，如直线式、旋转式或复合式。
设计时要合理布局各个组件，确保关键部分的功能和性能。
2.2 传动系统设计传动系统在包装机中起着关键作用，能够使包装工序正常进行。
设计传动系统时要选择合适的传动方式，如链条传动、皮带传动或减速器传动。
同时还要考虑传动效率和噪音控制等因素，以提高包装机的工作效率和稳定性。
2.3 机器安全设计包装机的安全性设计至关重要，它能够保护操作人员和设备的安全。
设计时要合理设置各种保护装置，如安全门、紧急停机按钮和光电传感器等，以及完善的报警系统来监测工作状态。
此外，还要考虑到易损部件的保护和防止外部物体进入等因素，确保包装机的安全运行。
3. 控制系统设计3.1 控制系统概述包装机的控制系统负责监控和控制包装机的运行情况，以实现各种包装工序的自动化。
设计控制系统时要考虑到包装机的整体控制目标和实际需求。
常用的控制器有PLC（可编程逻辑控制器）、单片机和工控机等，选择合适的控制设备以及相应的控制算法是设计的关键。
3.2 传感器选型与布局在包装机的控制系统中，传感器起到了关键的作用，能够获取产品的状态和环境的信息，以实现自动控制。
选择合适的传感器类型和数量，并合理布置在包装机的关键部位，如装料口、导轨上和出料口等，以确保控制系统的准确性和稳定性。
3.3 HMI界面设计人机交互界面（HMI）是包装机设计中的重要组成部分，它直接影响操作人员的使用体验和工作效率。
包装机总体方案设计
包装机总体方案设计包装机是一种用于将产品包装成统一形式的机械设备。
它可以实现对产品的自动包装、封口、标识等功能，提高包装效率和产品质量。
根据客户需求和产品特点，设计一种全自动包装机的总体方案。
首先，总体方案设计需要根据产品特点确定包装机的工作方式。
例如，对于不规则形状的产品，采用机械手抓取的方式进行包装；对于规则形状的产品，采用传送带式的包装方式。
根据产品特性及客户需求，选择适合的工作方式。
其次，设计包装机的整体结构。
包装机通常包括输送装置、包装装置、封口装置、控制系统等组成部分。
输送装置用于将产品从生产线上输送到包装机中，包装装置用于对产品进行包装，封口装置用于对包装进行封口。
控制系统负责对整个包装过程进行控制和监控。
在设计包装机的整体结构时，需要注意以下几点。
首先，需要考虑包装机的尺寸大小，确保其可以适应不同尺寸的产品。
其次，需要考虑包装机的运行速度，以满足客户的生产需求。
此外，还需要考虑包装机的稳定性和可靠性，以确保其能够长时间稳定运行。
在包装机的包装装置设计中，需要考虑不同产品的包装形式。
例如，对于纸盒包装，可以采用自动开盒、装填、封箱的方式进行包装；对于袋装包装，可以采用自动开袋、装填、封袋的方式进行包装。
根据不同产品的包装要求，设计相应的包装装置。
另外，包装机的控制系统设计也是关键。
控制系统需要能够实现对包装机的各个部分进行自动控制。
例如，可以通过传感器检测产品到位信号，启动相应的包装装置；可以通过PLC控制系统对包装过程进行精确控制。
同时，控制系统还需具备故障诊断和报警功能，以便及时处理故障并确保包装过程的连续运行。
最后，对于包装机的选型和采购，需要综合考虑包装机的性能、质量、售后服务等因素。
可以与多家供应商进行对比，选择性价比高的包装机，并与供应商签订合同明确双方权责，确保项目顺利进行。
综上所述，包装机总体方案设计需要考虑产品特点、工作方式、整体结构、包装装置、控制系统等因素，以实现对产品的自动包装、封口、标识等功能。
包装机械的总体设计
包装机械的总体设计1. 引言随着工业的发展和需求的增加，包装机械在生产线中起到越来越重要的作用。
包装机械的总体设计是指根据产品的特性和生产线的要求，综合考虑包装工艺、技术参数和生产效率，设计出满足生产要求的包装机械系统。
本文将介绍包装机械的总体设计的一般原则和具体步骤。
2. 设计原则在进行包装机械的总体设计时，需要遵循以下原则：2.1 技术可行性设计方案应考虑技术可行性，确保设备能够满足产品的包装要求。
这包括设计机械结构和控制系统、选用合适的传感器和执行器等。
2.2 成本效益设计方案应考虑成本效益，通过合理的设计和选材降低成本，提高包装机械的性价比。
设计时应综合考虑设备的价格、使用寿命和维护成本。
2.3 生产效率设计方案应追求生产效率，提高包装机械的工作速度和稳定性。
这包括减少设备故障率、提高换型和调整的速度等。
3. 设计步骤3.1 确定包装产品和包装要求包装机械的设计首先要明确包装产品的特性和包装要求。
包装产品的特性包括尺寸、重量、形状、材料等，包装要求包括包装速度、包装方式、外观要求等。
3.2 选取适当的包装工艺根据包装产品的特性和包装要求，选择适当的包装工艺。
常见的包装工艺包括纸盒包装、纸箱包装、收缩包装、胶袋包装等。
根据具体情况，选择合适的包装方法和设备。
3.3 设计机械结构根据包装产品和包装工艺要求，设计机械结构。
这包括选择合适的传动装置、制动装置和导向系统，确保机械结构的稳定性和可靠性。
同时，还要考虑设备的易维护性和安全性。
3.4 设计控制系统设计控制系统是包装机械设计的重要一步。
根据包装工艺和生产要求，选择合适的控制器和传感器，设计合理的控制逻辑和用户界面。
控制系统要保证设备的稳定运行和精确控制。
3.5 完善设计方案根据前述步骤，完成包装机械的总体设计方案。
确保设计方案满足产品包装要求、符合成本效益和生产效率的原则。
4. 总结包装机械的总体设计是一个综合考虑包装工艺、技术参数和生产效率的过程。
包装机总体设计(包装机械课件)
第一节 包装机械设计的基本要求
一、包装机的功能和应用范围 功 能：包装机所能完成的包装工序的种类。 应用范围：包装不同物品的能力，包括包装物品的类型和包装材料的种类。
量精度等参数
第五节 总体方案设计的工艺分析
分析对比同类型不同设备的技术参数
计 根据生产条件、规模与物料消耗，配备设备并核算经营成本 算 务必遵循基本原则按具体条件加以具体分析，拟定技术参数 过 程 传动件的结构及其尺寸很大程度依赖于所设计计算的动力参数
动力参数过大，结构尺寸相应增大，否则经常处于超负荷状态
行机构头数、工作台面的宽度和高度、物件的输入高度、包装成品的输出高度 2. 运动参数
反映包装机的生产能力和执行机构的工作速度，如主轴转速、物件供送速度、计
量和充填速度等。 3. 动力参数
反映执行机构的工作载荷和包装机正常运转的能量消耗，如电机的额定功率、调
速范围、气体压力与流量等 4. 工艺参数
反映完成包装工序所用的工艺方法及其特性，如温度、压力、拉力、真空度、计
顺序（或称运动配合）的图表。工作循环图的表示方法有圆环型和直线型两种。
2. 包装机工作循环图的作用 工作循环图在包装机的设计过程中起着极其重要的作用，是装配和调试包装
机的依据。 （1）保证包装机的工作质量。 （2）为提高包装机的生产率提供可靠的依据。 （3）为设计各执行机构提供据。 （4）是装配和调试包装机的依据。
经济性：制造成本、功率消耗、使用寿命、维修方便、生产率高； 占地面积小、外形美观等
第二节 包装机械设计的步骤 包 装 机 设 计 总 体 框 图
包装机械的总体设计
二、包装质量与生产率
(一)包装质量 包装质量与被包装物品、包装材料的性能以及所用的包装技术方法有 关，也与包装机的质量及其使用条件和操作者的技术熟练程度有关。就包 装机而言，主要考虑以下两个方面： 1.包装成品的质量 2.被包装物品和包装材料的损耗 (二)生产率
三、自动化和自动控制 四、制造与维修
二、运动参数
运动参数反映包装机的生产能力和执行机构的工作速度，如主轴转速 、物件供送速度、计量与充填速度等。
三、动力参数
动力参数反映执行机构的工作载荷和包装机正常运转的能量消耗，如 成型、封口等执行机构的工作载荷，动力机的额定功率、额定扭矩和调速 范围，气液压传动的工作压力和流量以及为完成清洗、杀菌、热封等工序 所需的水、汽、电和其他能源的消耗量，等等。
第三章 包装机械的总体设计
第一节 包装机械设计的基本要求
• 一、包装机的功能与应用范围 • 包装机的功能，是指其所能完成的包装工序的种类；而应用 范围则是指其包装不同物品的能力，包括所能包装的物品的 类型与所能采用的包装材料的种类。
•减少功能和缩小应用 范围，可以简化机器 结构、降低创造成本、 提高生产率、易于实 现自动化。 •增加功能和扩大应用 范围，则可以一机多 用、相对缩小占地面 积、有利于扩大机器 制造批量，但结构复 杂、成本高
三、技术设计阶段
技术设计内容包括各组成部分的运动设计、结构设计、零件强度与刚 度校核、动力计算、绘制设计图样和编写技术文件等。 技术设计阶段的目标是产生总装配草图及部件装配草图。通过草图设 计确定出各部件及其零件的外形及基本尺寸，包括各部件之间的联接零、 部件的外形及基本尺寸。最后绘制零件的工作图、部件装配图和总装图。 为了确定主要零件的基本尺寸，必须做以下工作： （1)机器的运动学设计 （2)机器的动力学计算 （3)零件的工作能力设计 （4)部件装配草图及总装配草图的设计 （5)主要零件的校核有一些零件优化设计技术，
自动化包装机的设计
自动化包装机的设计
背景
随着制造业和物流业的发展，自动化包装机在生产和仓储过程
中扮演越来越重要的角色。
为了满足市场上对自动化包装机的需求，这里提供了一种自动化包装机的设计方案。
设计方案
1. 机器结构
这款自动化包装机采用模块化设计，由输送、包装和控制三部
分组成。
输送部分由输送带和传感器组成，可自动检测物品并将其
输送到包装部分。
包装部分由抓手、密封器和切割器组成，可以自
动将物品包装并封口。
控制部分由PLC控制和触摸屏组成，可以
管理和监控整个包装过程。
2. 包装材料
这款自动化包装机适用于各种包装材料，如PE膜、泡沫板和纸板等。
用户可以根据不同需求选择不同的包装材料，以满足个性化生产需求。
3. 适用范围
这款自动化包装机适用于物流、食品、医药等多个行业，可以提高包装效率和准确性，并降低人工成本和包装毛损费。
结论
本设计方案的自动化包装机采用模块化结构，可适用于多种包装材料和多个行业，为生产和仓储提供了高效、精准和经济的解决方案。
包装机械的总体设计
包装机械的总体设计1. 引言包装机械是工业生产中不可或缺的设备之一，它可以自动完成产品的包装、封装和标识等工作，大大提高了生产效率和包装质量。
本文将对包装机械的总体设计进行详细讲解。
2. 设计目标在进行包装机械的总体设计之前，我们首先需要明确设计的目标。
包装机械的设计目标主要包括以下几个方面：•提高包装效率：通过优化机械设计和工艺流程，提高包装机械的运行速度，从而提高包装效率。
•提高包装质量：确保包装机械能够准确地进行包装、封装和标识，避免产品在包装过程中出现损坏或质量问题。
•提高机械的稳定性和可靠性：包装机械在长时间运行过程中应具有良好的稳定性和可靠性，减少故障和停机时间。
•降低人工成本：自动化程度高的包装机械可以减少人工操作，降低人工成本。
•节约能源：在包装机械的设计过程中，应考虑如何降低能耗，提高能源利用效率。
3. 总体设计原则在进行包装机械的总体设计时，需要遵循以下几个原则：•模块化设计：将包装机械划分为若干个模块，每个模块具有独立的功能，并可以独立维护、更换或升级。
•标准化设计：采用标准化的零部件和接口，方便替换和维修，降低成本，并提高机械的可靠性和稳定性。
•人机工程学设计：在包装机械的设计过程中，要考虑到操作人员的使用习惯和工作环境，提供便利的人机界面和操作方式，减少操作误差。
•安全设计：包装机械的设计要符合相关的安全标准和法规要求，确保操作人员的人身安全。
•高效能设计：包装机械设计要考虑如何提高资源利用效率，降低能耗，减少对环境的影响。
4. 包装机械的主要组成部分包装机械主要由以下几个组成部分构成：4.1 运输系统运输系统是包装机械的核心组成部分之一，它负责将待包装的产品从起始位置运输到包装区域。
运输系统包括传送带、输送机械臂等。
4.2 包装系统包装系统是包装机械的关键组成部分，它负责将产品进行包装、封装和标识。
包装系统包括包装机、封口机、标识机等。
4.3 控制系统控制系统是包装机械的智能核心，它负责对包装机械的运行进行控制和调节。
包装机械总体设计
组合机构是用一种或一种以上的机构来约束或影响 另一单自由度或多自由度机构的封闭式机构，或者 是几种基本机构互相协调配合组成的机构系统。组 合机构多用来实现一些特殊的运动轨迹或获得特殊 的运动规律。 组合机构可以是同类基本机构的组合，也可以是不 同类型基本机构的组合。通常，由不同类型的基本 机构所组成的组合机构用得最多，因为它更有利于 充分发挥各基本机构的特长和克服各基本机构固有 的局限性。 机构的主要组合方式：串联式、并联式、复合式、
例1：
例2：
3.执行机构型式设计 即选用何种机构来实现所需运动，需要考虑机构的 动力特性、机械效率、制造成本等因素。实现同一 种运动，可以选择不同型式的机构。 执行机构的典型机构主要有齿轮机构、连杆机构、 螺旋机构、凸轮机构、带传动与链传动等。 可实现直线运动、回转运动、任意轨迹运动等多种 运动形式。
操纵件布置范围
5.安全保护要求 6.产品外观造型要求 造型美观大方，色调和谐，给人以悦心宜人的感觉。
2.1.3 包装机设计步骤
1.产品计划
（1）选择设计产品或接受客户定单 选择适应市场需求、有较强的市场竞争力、能获得良好经济效益 的产品。 （2）作可行性研究 论证项目在技术经济上的可行性；为企业或主管部门决策提供依 据；为谈判、签约和贷款提供依据。 （3）明确设计任务、拟订设计要求明细表。 （4）设计要求要详细、明确、合理而且先进，符合标准。
2.方案设计
（1）设计任务的抽象
在方案设计之前，先对设计任务进行抽象，使其变成带有普遍 意义的设计任务，以真正抓住设计任务的实质。 例如：设计一炉具，要求使用方便安全，清洁卫生，使用费用 低。 若不对任务进行抽象，则会想到：煤球炉、蜂窝煤炉、煤油炉、 煤气炉、电热炉、以及太阳能炉等。 若将设计任务抽象成设计用于将某种能量转化成热能的装置， 于是想出了远红外加热炉、微波炉、电磁炉、蒸汽柜等。
袋式包装机的总体设计说明
袋式包装机的总体设计说明一、设计目标：1.实现自动包装：袋式包装机应具有自动落料、自动开袋、自动装袋、自动封口等功能，以提高生产效率。
2.适应多种产品：袋式包装机应具有一定的灵活性，可以适应不同规格和形状的产品包装，如固体、液体、粉末、颗粒等。
3.提高包装质量：袋式包装机应确保包装的密封性和外观质量，以防止产品变质和保持产品的美观度。
4.高效能节能：袋式包装机应具有低能耗、高效能的特点，以降低生产成本，并减少对环境的影响。
二、主要设计内容：1.输送系统：袋式包装机的输送系统用于将产品从生产线运送到包装机构，要求具有稳定性和高效性。
可以采用传送带、滚筒或者气动输送等方式。
2.落料装置：袋式包装机的落料装置用于将产品精确地落入包装袋中。
可以根据不同产品的特点选择落料方式，如振动落料、电磁落料、螺旋落料等。
3.包装机构：袋式包装机的包装机构用于将产品装入袋子中。
可以选择进给机构、抓手机构、推包机构等方式，根据产品的特点和要求进行设计。
4.封口装置：袋式包装机的封口装置用于将包装袋进行封口密封，以确保产品的保存期限和安全性。
可以选择热封、螺杆封等方式，根据产品的特性进行选择。
5.控制系统：袋式包装机的控制系统用于控制机器的运行和各部分的协调工作，可以采用PLC控制、触摸屏操作等方式，以提高操作的便捷性和可靠性。
三、设计原则：1.结构合理化：袋式包装机应采用紧凑、结构简单的设计，以提高机器的稳定性和可靠性，并方便维修和保养。
2.高效能使用：袋式包装机应设计合理的输送系统，以减少能量消耗和材料浪费，并确保生产过程的高效性。
3.工艺自动化：袋式包装机应实现自动化工艺控制，以提高生产效率、降低人力成本，并确保产品质量的稳定性。
4.安全可靠：袋式包装机应具有安全保护装置和报警系统，确保操作人员和设备的安全，并及时发现故障和异常。
5.可拓展性：袋式包装机应具备一定的拓展性，可以根据生产需求进行升级和改造，以适应未来的发展和变化。
包装机施工方案范文
包装机施工方案范文一、施工准备工作1.确定施工场地：根据包装机的尺寸和相关设备的布局要求，选择一处合适的场地进行施工。
2.清理施工场地：清除场地上的垃圾和障碍物，确保施工场地整洁。
3.准备施工工具和设备：根据施工方案的要求，准备需要的工具和设备，如扳手、电钻、螺丝刀、测量工具等。
4.安全措施：在施工现场设置警示标志，并配备必要的安全工具和设备，如安全帽、手套、防护眼镜等。
二、包装机布局方案1.根据包装机的尺寸和布局要求，在施工场地上划定包装机的占地位置。
2.确定包装机与其他设备的相对位置和布局，确保设备之间的连接和协作。
3.根据包装机的工作流程和操作要求，确定操作人员站立的位置和工作空间。
4.考虑操作人员的人力物力需求，确定包装机旁边的存储区域和操作台。
三、包装机安装方案1.安装主机：根据包装机的安装图纸和操作手册，按照规定的顺序和步骤安装包装机的主机。
2.安装辅助设备：根据包装机的配套设备和辅助装置，按照安装图纸和操作手册进行安装。
3.连接输送线路：根据包装机和其他设备之间的输送要求，安装和连接输送线路，确保各设备之间的物料传递顺利。
4.运行调试：在安装完成后，按照操作手册的要求，进行设备的运行和调试，确保设备正常工作。
四、施工质量控制1.进行施工记录：在施工过程中，对施工过程中的工作进行记录，包括安装顺序、材料使用、安装质量等。
2.进行施工验收：在施工完成后，对施工质量进行验收，确保施工质量符合要求。
3.定期维护：在设备开始运行后，建立定期维护计划，对设备进行定期检查和维护，确保设备的正常运行。
4.完成最终报告：在施工结束后，制作施工报告，总结整个施工过程中的经验和教训，并提出改进意见。
五、施工时注意事项1.严格按照施工方案和操作手册的要求进行施工，不得擅自改变施工步骤和安装方式。
2.在施工过程中要注意安全，佩戴必要的安全装备，保持工作场所整洁。
3.在施工过程中，严禁在设备上堆放杂物，以免影响设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节 总体方案设计的基本内容
第三节 总体方案设计实例
发展独立思考和独立判断的一般能力，应 当始终放在首位，而不应当把获得专业知识放 ቤተ መጻሕፍቲ ባይዱ首位。如果一个人掌握了他的学科的基础理 论，并且学会了独立地思考和工作，他必定会 找到他自己的道路，而且比起那种主要以获得 细节识为其培训内容的人来，他一定会更好地 适应进步和变化。 ---爱因斯坦 （美国）
二、生产率高
包装机的生产率,是指一台机器在单位时间内所包装物 料的数量或件数。
生产率又分为理论生产率和实际生产率,上述的定义是 指的理论生产率；但是,在实际生产中,有时要做生产的 准备、要停机装添物料和包装材料、调试和维修机器、 检验产品质量等,所以在实际生产中,一般用实际生产率 来表示包装机的生产率,它是指一台包装机在一段时间内 (一日、一班)的包装物料的数量。
设计中,在满足使用要求的前提下,要尽量提高生产率, 措施是提高包装机的运动精度、自动化程度和可靠性,分 散包装工序,增加包装执行机构数量,以及缩短辅助时间 等。
三、具有一定的精度
生产中,要求包装机的生产率高、可靠性高、包装成品质量 好、噪音小等,因此包装机本身应具备一定的精度。精度分为 静力精度、运动精度和动力精度。
包装机的自动化程度愈高,它的生产率愈高,工人的劳动强度 愈低。但是,机器的构造和控制系统则愈复杂,从而提高了机器 的成本、增加了机器维修的难度。所以,必须根据使用要求和上 述各种因素来确定包装机的自动化程度。
五、提高“三化”程度
“三化”是指包装机的品种系列化,零、部件的通用化和标准 化。
提高机器的“三化”程度,可以减少零件和部件的品种,缩短机 器的设计和制造周期,增加生产批量,便于组织生产、降低机器 制造成本,有利于提高机器的质量；便于维修和保养。 包装机的结构复杂、品种繁多,所以提高机器的“三化”程度是 非常迫切的,但是,包装机的发展正处在新兴阶段,“三化”工作刚 刚开始,这就要求在设计包装机时,必须对其“三化”给予极大
静力精度,是指包装机空运转时部件的运动精度和相互间的 位置精度；它是由机械零件的加工精度和装配精度决定的.
运动精度,是指包装机的工作部件运动均匀性和协调性。它 是由传动系统中零部件的设计、加工、装配和调整精度决定的。
动力精度,是指包装机在包装工作的过程中,包装机部件在工 作力,温升振动的作用下的运动精度和相互位置精度。它是由 包装机的零部件的刚度、按触刚度、抗振性和热变形等因素决 定的。
七、控制机器的噪声 包装机正向高速化、多功能发展,控制机器的噪声是设计和 制造时的一个重要问题。噪声能损伤人的听觉器官和生理机能, 必须采取一定的措施降低噪声。如提高零部件的制造精度、配 合精度,减少机器的激振力,安装隔振和吸振装置等,使包装机的 噪声不超过80dB(A)。
八、提高包装机的工作质量 包装机的工作质量是以物料被包装后的成品质量来衡量的,一
(3)查阅有关技术资料 主要查阅现有同类型包装机的图样、技术资料以及有关使用情
方法和形式及对包装的要求、包装材料的种类、规格、特性及 供应情况，了解操作工人对现有同类型包装机的意见、对新设 计包装机的要求,了解工人的操作技术水平，并且要了解新设 计包装机的工作环境,包装环境的温度、湿度等。
(2)调查机器制造单位的情况 主要了解制造单位的设备和工人的技术水平,了解各种原材 料的供应情况；以及制造包装机的经验。
包装机的精度愈高,对机械的制造精度、零件材料的要求愈 高,使机械制造成本高。因此,包装机的精度必须根据各种要求, 进行全面综合分析后再确定。
四、提高机械的自动化程度
包装机械分为半自动包装机和全自动包装机,若包装机在完 成完整的包装循环的过程中,包装物料或包装材料的传送要人工 来完成,则称为半自动包装机；若上述工作全部由机器来 完成, 则称为全自动包装机。
六、便于制造、操作、维修 包装机的零件结构复杂,在设计中,要注意零件的结构工艺性,
若工艺性差,会造成加工性差、延长制造周期,增加制造成本。 同时,设计者必须为机器的操作者着想,使操作者便于更换包
装材料、添加物料，便于观察机器的工作情况、以及便于调整、 维修和保养机器。
另外,要有安全保护装置,防止发生人身安全事故、机器损坏 和包装质量事故等。
第一节 设计包装机的基本要求 设计包装机时,要使机械具有先进的技术性,良好的 使用性和机械加工工艺性,就必须注意满足以下几项基 本要求。 一、具有一定的使用范围 包装机的应用范围,是指一台包装机所能完成的包装 形式、适用包装物料的种类和规格、包装材料的品种 和规格等。 通常,当包装机的应用范围小时,它的结构较简单,生 产率较高,而且易实现生产的自动化。若扩大包装机的 应用范围,虽然可以实现一机多用,但往往造成机械结 构的复杂、提高成本。因此要根据使用工厂的实际需 要、物料性质、包装材料性质以及包装产品的批量来 确定包装机的使用范围。
第二节 包装机的设计步骤 一、总体方案设计 设计包装机的第一步,是进行总体方案的设计,即在充分调查 研究的基础上,进行可行性分析论证,确定包装机的使用范围、 包装工艺方法、初选各部件的结构和总体布局等。这是整台机 器技术设计的依据。因此，在拟定总体方案时。必须全面地考 虑,使确定的方案既先进又经济效益高。具体包括以下内容： 1.调查研究 (1)调查使用单位要求 主要调查、了解被包装的种类、性质、尺寸、形状、包装
般用被包装成品的正品率表示。正品率是表示在一段时间内,被 包装物料的总数与其中包装质量合格的数量之比；废品是指包 装物料或材料损伤、物料外露、空包及计量不准确等。包装机 的工作质量高,能直接提高包装机的生产效率、降低产品成本,所 以设计机器时应给予极大的重视。 九、外形美观
包装机的外形要美观、色调要和谐、人机关系要合理,这样能 够提高机器在销售中的竞争力,又有利于操作工人的生产活动。 因此,设计时应使包装机的外形美观、尺寸比例协调、颜色美观 大方。使操作者喜欢机器、有较高的工作情绪和安全感,以利于 提高生产效率。
