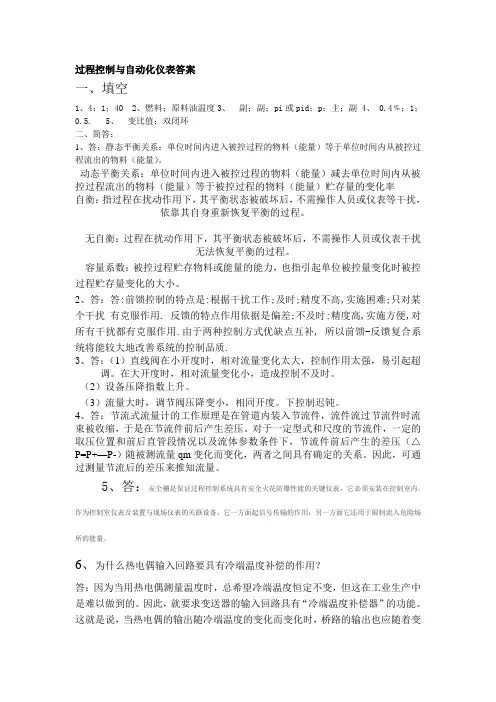

过程控制与自动化仪表答案一、填空1、4：1；402、燃料；原料油温度3、副；副；pi或pid；p；主；副4、 0.4﹪；1；0.5. 5、变比值；双闭环二、简答：1、答：静态平衡关系：单位时间内进入被控过程的物料（能量）等于单位时间内从被控过程流出的物料（能量）。
动态平衡关系：单位时间内进入被控过程的物料（能量）减去单位时间内从被控过程流出的物料（能量）等于被控过程的物料（能量）贮存量的变化率自衡：指过程在扰动作用下，其平衡状态被破坏后，不需操作人员或仪表等干扰，依靠其自身重新恢复平衡的过程。
无自衡：过程在扰动作用下，其平衡状态被破坏后，不需操作人员或仪表干扰无法恢复平衡的过程。
容量系数：被控过程贮存物料或能量的能力，也指引起单位被控量变化时被控过程贮存量变化的大小。
2、答：答:前馈控制的特点是:根据干扰工作;及时;精度不高,实施困难;只对某个干扰有克服作用.反馈的特点作用依据是偏差;不及时:精度高,实施方便,对所有干扰都有克服作用.由于两种控制方式优缺点互补, 所以前馈-反馈复合系统将能较大地改善系统的控制品质.3、答：（1）直线阀在小开度时，相对流量变化太大，控制作用太强，易引起超调。
在大开度时，相对流量变化小，造成控制不及时。
（2）设备压降指数上升。
（3）流量大时，调节阀压降变小，相同开度。
下控制迟钝。
4、答：节流式流量计的工作原理是在管道内装入节流件，流件流过节流件时流束被收缩，于是在节流件前后产生差压。
对于一定型式和尺度的节流件，一定的取压位置和前后直管段情况以及流体参数条件下，节流件前后产生的差压（△P=P+—P-）随被测流量qm变化而变化，两者之间具有确定的关系。
因此，可通过测量节流后的差压来推知流量。
5、答：安全栅是保证过程控制系统具有安全火花防爆性能的关键仪表，它必须安装在控制室内，作为控制室仪表及装置与现场仪表的关联设备，它一方面起信号传输的作用；另一方面它还用于限制流入危险场所的能量。
过程控制技术课后作业答案详解

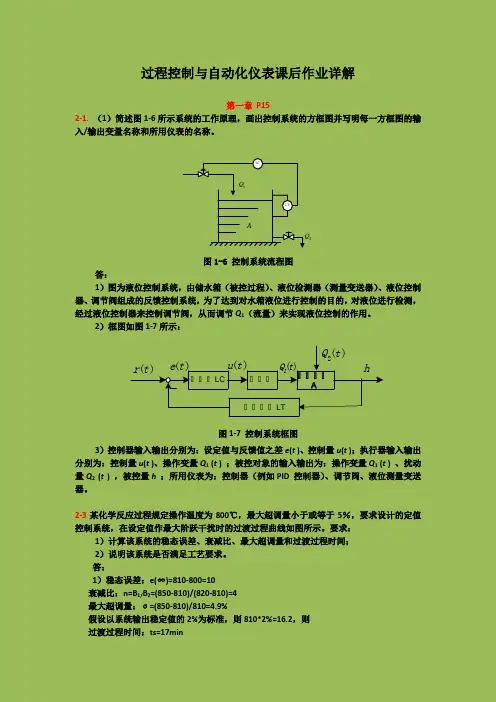

过程控制与自动化仪表课后作业详解第一章 P152-1. （1）简述图1-6所示系统的工作原理，画出控制系统的方框图并写明每一方框图的输入/输出变量名称和所用仪表的名称。
LTLC1Q 2Q A图1-6 控制系统流程图答：1）图为液位控制系统，由储水箱（被控过程）、液位检测器（测量变送器）、液位控制器、调节阀组成的反馈控制系统，为了达到对水箱液位进行控制的目的，对液位进行检测，经过液位控制器来控制调节阀，从而调节Q 1（流量）来实现液位控制的作用。
2）框图如图1-7所示：控控控LC控控控控控控控A控控控控LT_2()Q t ()1Q t ()r t ()e t ()u t h图1-7 控制系统框图3）控制器输入输出分别为：设定值与反馈值之差e (t )、控制量u (t )；执行器输入输出分别为：控制量u (t )、操作变量Q 1 (t ) ；被控对象的输入输出为：操作变量Q 1 (t ) 、扰动量Q 2 (t ) ，被控量h ；所用仪表为：控制器（例如PID 控制器）、调节阀、液位测量变送器。
2-3某化学反应过程规定操作温度为800℃，最大超调量小于或等于5％，要求设计的定值控制系统，在设定值作最大阶跃干扰时的过渡过程曲线如图所示。
要求：1）计算该系统的稳态误差、衰减比、最大超调量和过渡过程时间； 2）说明该系统是否满足工艺要求。
答：1）稳态误差：e(∞)=810-800=10衰减比：n=B 1/B 2=(850-810)/(820-810)=4 最大超调量：σ=(850-810)/810=4.9%假设以系统输出稳定值的2%为标准，则810*2%=16.2，则 过渡过程时间：ts=17min2）由于规定操作温度为800︒C ，而系统稳态值为810︒C 所以不满足工艺要求。
第二章P711-3 某台测温仪表测量的上下限为500℃~1000℃，它的最大绝对误差为±2℃，试确定该仪表的精度等级；答：根据题意可知：最大绝对误差为±2℃则精度等级%4.0%1005002±=⨯±=δ 所以仪表精度等级为0.4级1-4某台测温仪表测量的上下限为100℃~1000℃，工艺要求该仪表指示值的误差不得超过±2℃，应选精度等级为多少的仪表才能满足工艺要求？答：由题可得：%22.0%10010010002±=⨯-±=δ仪表精度等级至少0.2以上。
自动化仪表与过程控制课后习题答案
第1章(P15)1、基本练习题(1)简述过程控制的特点。
Q：1)系统由被控过程与系列化生产的自动化仪表组成；2)被控过程复杂多样，通用控制系统难以设计；3)控制方案丰富多彩，控制要求越来越高；4)控制过程大多属于慢变过程与参量控制；5)定值控制是过程控制的主要形式。
(2)什么是过程控制系统？试用框图表示其一般组成。
Q：1)过程控制是生产过程自动化的简称。
它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。
过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。
2)组成框图：f(t)r(t) e% u(t) q(t)》,一上fo_U捽制器一►执行器一—z(t) -------------------------------- 测量变送装置」-------(3))单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。
1)模拟仪表的信号：气动0.02~0.1MPa、电动皿型：4~20mADC或1~5V DC。
2) 数字式仪表的信号：无统一标准。
(4)试将图1-2加热炉控制系统流程图用框图表示。
Q：是串级控制系统。
方块图：热油出(5)过程控制系统的单项性能指标有哪些？各自是如何定义的？Q：1)最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。
2)略(8)通常过程控制系统可分为哪几种类型？试举例说明。
Q：1)按结构不同，分为反馈控制系统、前馈控制系统、前馈•反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。
2)略(10)只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1)不是这样。
2)比如对安全火花型防爆仪表，还有安全等级方面的考虑等。
过程控制与自动化仪表第三版课后答案
第1章思考题与习题1．基本练习题（1）简述过程控制的特点。
答：1．控制对象复杂、控制要求多样2．控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成（2）什么是过程控制系统？试用方框图表示其一般组成。
答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
过程控制系统的一般性框图如图1-1所示：f(t)r(t)e(t)u(t)q(t)y(t)_控制器执行器被控过程z(t)检测变送装置图1-1过程控制系统的一般性框图（3）单元组合式仪表的统一信号是如何规定的？答：各个单元模块之间用统一的标准信号进行联络。
1）模拟仪表的信号：气动0.02~0.1MPa；电动Ⅲ型：4~20mADC或1~5V DC。
2）数字式仪表的信号：无统一标准。
（4）试将图1-2加热炉控制系统流程图用方框图表示。
答：加热炉控制系统流程图的方框图如图1-3所示：烟气引风机热油入口ACAT热油出口火嘴PTTTTC PC燃油图1-2加热炉过程控制系统流程干扰2干扰1给定值_TC_PC阀管道燃油压力加热炉热油出口温度PTTT图1-3加热炉过程控制系统流程方框图（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？答：1）单项性能指标主要有：衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。
2）各自定义为：衰减比：等于两个相邻的同向波峰值之比n；超调量：第一个波峰值y与最终稳态值y（∞）之比的百分数：1σ=y1⨯100% y(∞)最大动态偏差A：在设定值阶跃响应中，系统过渡过程的第一个峰值超出稳态值的幅度；静差，也称残余偏差C：过渡过程结束后，被控参数所达到的新稳态值y（∞）与设定值之间的偏差C称为残余偏差，简称残差；调节时间t：系统从受干扰开始到被控量进入新的稳态值的±5%（±2%）范围内所s需要的时间；振荡频率ω：过渡过程中相邻两同向波峰（或波谷）之间的时间间隔叫振荡周期或n工作周期，其倒数称为振荡频率；上升时间t：系统从干扰开始到被控量达到最大值时所需时间；p峰值时间t：过渡过程开始至被控参数到达第一个波峰所需要的时间。
《过程控制与自动化仪表》习题答案
第1章（P15）1、基本练习题（1）简述过程控制的特点。
Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。
（2）什么是过程控制系统？试用框图表示其一般组成。
Q：1）过程控制是生产过程自动化的简称。
它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。
过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。
2）组成框图：（3）)单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。
1）模拟仪表的信号：气动0.02~0.1MPa、电动Ⅲ型：4~20mADC或1~5V DC。
2）数字式仪表的信号：无统一标准。
（4）试将图1-2加热炉控制系统流程图用框图表示。
Q：是串级控制系统。
方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？Q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。
2）略（8）通常过程控制系统可分为哪几种类型？试举例说明。
Q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。
2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1）不是这样。
2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。
（11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？Q：1）是。
2）这是构成安全火花型防爆系统的一个条件。
2、综合练习题（1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。
《自动化仪表与过程控制》练习题及参考答案

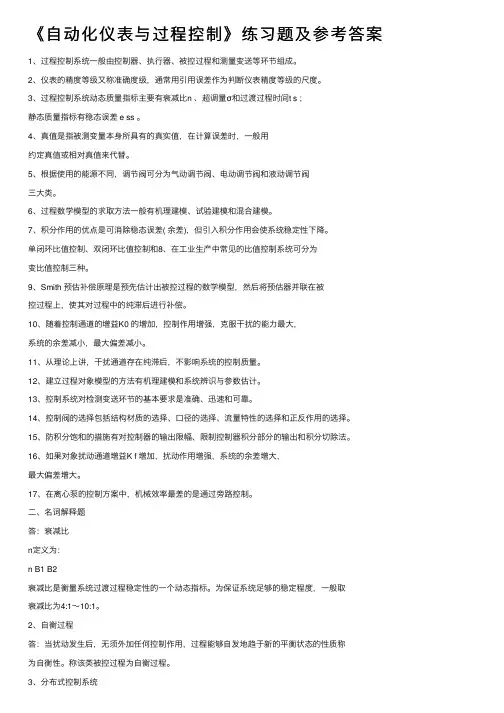

《⾃动化仪表与过程控制》练习题及参考答案1、过程控制系统⼀般由控制器、执⾏器、被控过程和测量变送等环节组成。
