接头：连接不同尺寸的钻具。分为内平式、贯眼式和正规式三种，用 1、2、3三个数字表示。例：430 X 521，百位数上的4和5表示接头尺寸， 十位数上的3表示正规式，2表示贯眼式，个位数上的0和1表示扣型（母 扣或公扣）
现场地质录井
二、各种录井方法介绍
① 钻时录井 “钻时”是指每钻进一定厚度的岩层所需要的时间，通常以“分 /米” 或“分/0.5米”来表示。 一般讲，在钻井措施（包括钻压、转数、排量、钻头等外部条件）相 同的情况下，钻进速度（或钻时大小）的差别在一定程度上反映不同岩性 的特征。 因此，在钻进的过程中，要记下来每钻一米（或半米等）所需要的时 间，并把记录下来的数据按井的深度绘成钻时曲线，作为研究地层的一项 资料，这就是钻时录井。由于钻时录井既简便又及时，而且还能帮助工程 人员掌握钻头的使用情况，所以应用比较广泛。
现场地质录井
2、整米方入 为了便于记录和使用，钻时录井要记录井深为整米数（如1000米-1001 米，。。。。）时的钻时。当井深为整米数时的方入称为“整米方入”。 整米方入一个单根变化一次，故每换一个单根就应算一次。 计算公式： ∵ 整米井深=钻具总长+整米方入 ∴ 整米方入=整米井深—钻具总长 举例： 已知井深为499.50米，钻具总长为495.12米，设计井深500米开始录井 ，求开始记录钻时的整米方入及方钻杆打完（长11.70米）后接入新单根（ 长9.60米）时的整米方入。 开始录井时整米方入=500-495.12=4.88米 方入由4.88米至5.88米所用的时间，即为井深由500米至501米的钻时（ 分/米）。 接入单根时井深=495.12+11.70=506.82 钻具总长=495.12+9.60=504.72米 整米方入=506—504.72=1.28米 方入由1.28米至2.28米所用的时间，即为井深由506米至507米的钻时。 或者是用方钻杆打完时的整米方入减去新接单根长度，也可求得整米方 入，即10.88—9.60=1.28米。

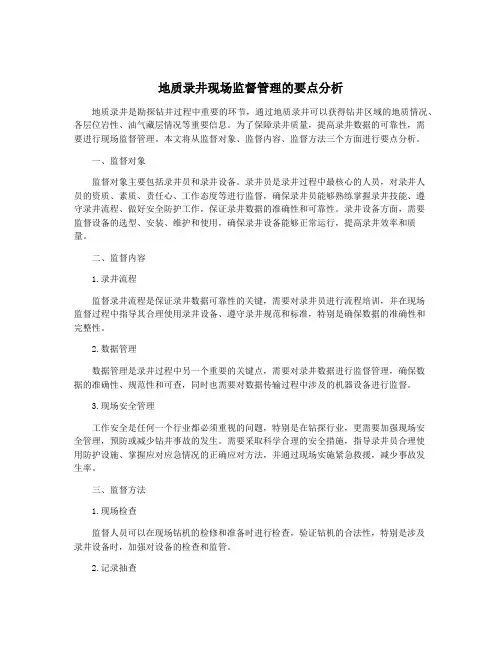

地质录井现场监督管理的要点分析
地质录井现场监督管理的要点分析地质录井是勘探钻井过程中重要的环节，通过地质录井可以获得钻井区域的地质情况、各层位岩性、油气藏层情况等重要信息。
为了保障录井质量，提高录井数据的可靠性，需要进行现场监督管理。
本文将从监督对象、监督内容、监督方法三个方面进行要点分析。
一、监督对象监督对象主要包括录井员和录井设备。
录井员是录井过程中最核心的人员，对录井人员的资质、素质、责任心、工作态度等进行监督，确保录井员能够熟练掌握录井技能、遵守录井流程、做好安全防护工作，保证录井数据的准确性和可靠性。
录井设备方面，需要监督设备的选型、安装、维护和使用，确保录井设备能够正常运行，提高录井效率和质量。
二、监督内容1.录井流程监督录井流程是保证录井数据可靠性的关键，需要对录井员进行流程培训，并在现场监督过程中指导其合理使用录井设备、遵守录井规范和标准，特别是确保数据的准确性和完整性。
2.数据管理数据管理是录井过程中另一个重要的关键点，需要对录井数据进行监督管理，确保数据的准确性、规范性和可查，同时也需要对数据传输过程中涉及的机器设备进行监督。
3.现场安全管理工作安全是任何一个行业都必须重视的问题，特别是在钻探行业，更需要加强现场安全管理，预防或减少钻井事故的发生。
需要采取科学合理的安全措施，指导录井员合理使用防护设施、掌握应对应急情况的正确应对方法，并通过现场实施紧急救援，减少事故发生率。
三、监督方法1.现场检查监督人员可以在现场钻机的检修和准备时进行检查，验证钻机的合法性，特别是涉及录井设备时，加强对设备的检查和监管。
2.记录抽查监督人员可以不定期地对录井数据进行抽查，或在数据传输过程中监督数据的传输，确保数据的准确性和可间数据的传输，确保数据的准确性和可查性。
3.现场指导在现场对录井人员进行指导，特别是指导其合理使用录井设备、遵守规范和标准、注意安全事宜等。
总之，加强地质录井现场监督管理是保障勘探钻井行业的可持续发展的一个重要环节，监督管理需要加强现场监督，严格掌握监督要点和方法，以确保录井数据的准确和可靠性。
1-3石油天然气钻井地质综合录井规程
石油天然气钻井地质综合录井规程石油天然气钻井地质综合录井规程1 主题内容与适用范围本标准规定了油气钻井地质录井时主要工序的基本技术、工序及资料采集的要求。
本标准适用于使用TDC-VIGILANCE型联机综合录井仪，对石油天然气探井进行钻井地质综合录井。
使用其它型号综合录井仪进行石油天然气探井钻井地质综合录井，也可参照使用本标准。
2 录井项目应录取5类资产、31条记录曲线、3种样品及有关数据资料（除常规地质录井录取的数据资料外）33项。
2.1 5类资料2.1.1 地质录井（岩屑、岩心等）类；2.1.2 气测井类；2.1.3 钻井液录井类；2.1.4 钻井工程录井类；2.1.5 地层压力录井类；2.2 31条记录曲线2.2.1 钻时，min/m（钻速m,/h）；2.2.2 甲烷（C1）含量，%；2.2.3 甲烷（C2）含量，%；2.2.4 甲烷（C3）含量，%；2.2.5 甲烷（iC4）含量，%；2.2.6 甲烷（nC4）含量，%；2.2.7 气体全量；%2.2.8 二氧化碳含量；%2.2.9 硫化氢，ml/m3（ppm）；2.2.10 1号罐钻井液量，m3；2.2.11 2号罐钻井液量，m3；2.2.12 3号罐钻井液量，m3；2.2.13 4号罐钻井液量，m3；2.2.14 钻井液总量，m3；2.2.15 进口钻井液电阻率，Ω·m(电导率S/m)；2.2.16 出口钻井液电阻率，Ω·m(电导率S/m)；2.2.17 进口钻井液温度，℃；2.2.18 出口钻井液温度，℃；2.2.19 进口钻井液密度，g/cm3;2.2.20 出口钻井液密度，g/cm3;2.2.21 出口钻井液密度，g/cm3;2.2.22 大钩载荷（悬重和钻重），KN；2.2.23 钻压，KN；2.2.24 转盘转速，r/min；2.2.25 转盘扭矩，N·m；2.2.26 1号泵冲速，冲/min；2.2.27 2号（或3号）泵冲速，冲/min；2.2.28 立管压力，Mpa；2.2.29 套管压力，Mpa；2.2.30 色谱流出曲线（气体组分），%；2.2.31 岩屑碳酸岩含量，%；2.3 3种样品2.3.1 岩屑样品2.3.1.1 岩屑描述样品；2.3.1.2 荧光分析样品；2.3.1.3 碳酸盐岩分析样品；2.3.1.4 泥（页）岩密度测试样品；2.3.2 岩心样品2.3.2.1 钻井取心分析化验样品；2.3.2.2 井壁取心样品；2.3.3 钻井液样品2.3.3.1 气体基值钻井液样品；2.3.3.2 气测异常井段钻井液样品；2.3.3.3 地质循环钻井液样品；2.3.3.4 罐装钻井液样品。
钻井中地质录井的方法
钻井中地质录井的方法
钻井中收集地下地质资料的过程叫钻井地质录井工作。
钻井地质录井方法主要有：钻进录井、岩屑录井、岩芯录井、荧光录井和气测录井。
1、钻时录井：通过计时器把实钻一个规定单位进尺的时间反映并记录下来的过程。
一般用“分每米”（min/m）表示。
2、岩屑录井：地下岩石被钻头破碎后，随循环的钻井液带到地面的岩石碎块叫岩屑。
按照一定的取样间距和迟到时间，将岩屑连续收集起来，进行观察、分析，并综合运用各种录井资料进行岩屑归位，以恢复地下原始剖面的过程，就是岩屑录井。
3、岩芯录井：在石油钻井过程中，为了更清楚、更直观地反映地下岩层的特征，利用取芯工具，将井下一定深度地层的岩石以柱状形式取上来，并对其进行分析、研究而取得各项资料的过程叫岩芯录井。
4、荧光录井：石油中的油质、沥青质等在紫外光的照射下，能发出一种特殊光亮，这就是荧光。
根据荧光显示的亮度及颜色的差别，测定出石油的含量和组成成分，对油气层进行定性和定量解释，这就是荧光录井。
5、气测录井：在钻井过程中用气测仪通过直接判断油气层的过程叫气测录井。
气测录井除直接判断油气层外，还可预告井喷。
气测值突然增高，就说明钻井液中气侵严重。
钻井液密度下降，井内液柱压力小于地层压力时，就有可能发生井喷。
地质录井基本认识ppt课件
目录
一、钻井施工工序、钻井工具认识 二、地质录井基础知识
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
钻前准备 一次开钻 二次开钻
三次开钻
钻井施工流程
井位踏勘
井场建设 地质设计 钻井设计
钻进
下表套
固井
录井准备
钻进
钻井取心
中完测井 下技套
井壁取心 固井
钻进 井壁取心 测声幅
钻井取心 完井讨论 试压完井
中途测试 下油套
完井测井 固井
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
四、岩屑录井 岩屑清洗 1.清洗时应充分显露岩石本色，以不漏掉油气显示、不破坏岩屑及矿物为原则。
2.清洗用水要清洁，严禁油污，严禁水温过高
岩屑晾晒 1.见含油气显示的岩屑严禁烘干，应自然晾干或风干。 2.无油气显示的岩屑，环境条件允许应自然晾干，并避免阳光直射；否则，可 采取风干或烘干方法，烘干岩屑应控制温度不大于110℃，严禁岩屑被烘烤变 质。
地质录井基础知识 经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
四、岩屑录井
迟到时间的测量及计算
定义： 岩屑从井底返到井口的时间就是通常所说的岩屑迟到时间。
岩屑迟到时间是否正确，直接影响岩屑的代表性和真实性。岩屑迟到时间 不准，按深度间距捞取的岩屑不是提前就是推后，使岩屑的代表性和真实性受 到歪曲。可见，准确地测定迟到时间是岩屑录井中的一个关键环节。在实际工 作中随着井的不断加深，岩屑迟到时间也将不断增加。因此，为了保证岩屑捞 取的准确，必须按一定间距测定岩屑迟到时间。

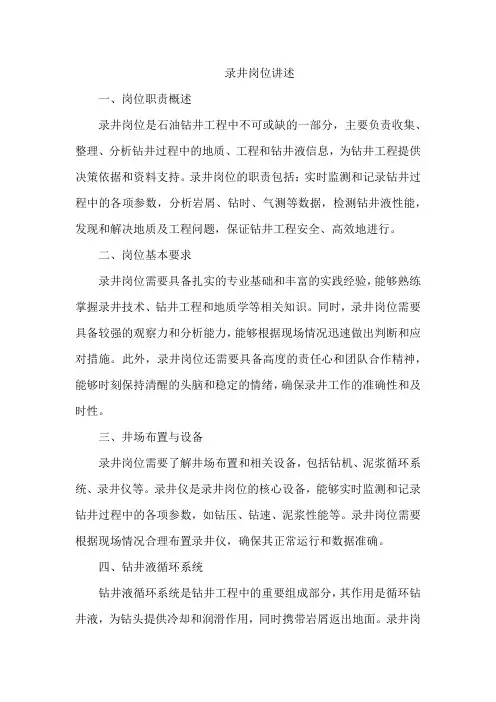

录井岗位讲述
录井岗位讲述一、岗位职责概述录井岗位是石油钻井工程中不可或缺的一部分，主要负责收集、整理、分析钻井过程中的地质、工程和钻井液信息，为钻井工程提供决策依据和资料支持。
录井岗位的职责包括：实时监测和记录钻井过程中的各项参数，分析岩屑、钻时、气测等数据，检测钻井液性能，发现和解决地质及工程问题，保证钻井工程安全、高效地进行。
二、岗位基本要求录井岗位需要具备扎实的专业基础和丰富的实践经验，能够熟练掌握录井技术、钻井工程和地质学等相关知识。
同时，录井岗位需要具备较强的观察力和分析能力，能够根据现场情况迅速做出判断和应对措施。
此外，录井岗位还需要具备高度的责任心和团队合作精神，能够时刻保持清醒的头脑和稳定的情绪，确保录井工作的准确性和及时性。
三、井场布置与设备录井岗位需要了解井场布置和相关设备，包括钻机、泥浆循环系统、录井仪等。
录井仪是录井岗位的核心设备，能够实时监测和记录钻井过程中的各项参数，如钻压、钻速、泥浆性能等。
录井岗位需要根据现场情况合理布置录井仪，确保其正常运行和数据准确。
四、钻井液循环系统钻井液循环系统是钻井工程中的重要组成部分，其作用是循环钻井液，为钻头提供冷却和润滑作用，同时携带岩屑返出地面。
录井岗位需要了解钻井液循环系统的原理和操作流程，监控钻井液性能，确保其满足钻井工程的需要。
五、岩屑录井流程岩屑录井是录井工作中重要的一环，通过观察和分析岩屑，可以了解地下岩层的性质和特征。
录井岗位需要按照规定的流程进行岩屑录井工作，包括采集、描述、分析岩屑等步骤。
同时需要结合钻时、气测等数据，综合分析地下岩层的情况。
六、钻时录井流程钻时录井是通过记录钻头在地下钻进的时间，来推算岩层的厚度和性质。
录井岗位需要按照规定的流程进行钻时录井工作，准确记录钻头在地下各个深度的钻进时间，并分析其变化规律。
结合其他数据，可以判断地下岩层的性质和特征。
地质录井技术介绍
地质录井技术介绍关键信息项：1、地质录井技术的定义与分类定义：＿___________________________分类：＿___________________________2、地质录井技术的应用领域领域 1：＿___________________________领域 2：＿___________________________领域 3：＿___________________________ 3、地质录井技术的工作流程流程 1：＿___________________________流程 2：＿___________________________流程 3：＿___________________________ 4、地质录井技术的数据采集与分析方法采集方法：＿___________________________分析方法：＿___________________________5、地质录井技术的优势与局限性优势：＿___________________________局限性：＿___________________________6、地质录井技术的发展趋势趋势 1：＿___________________________趋势 2：＿___________________________趋势 3：＿___________________________11 地质录井技术的定义地质录井技术是在地质勘探和钻井过程中，通过直接或间接的方法，获取、记录和分析地质信息的一系列技术手段。
它旨在为地质研究、油气勘探与开发提供准确、详细的地下地质资料。
111 地质录井技术的分类地质录井技术主要包括岩屑录井、岩心录井、气测录井、钻井液录井、荧光录井等多种类型。
112 岩屑录井通过对钻井过程中返出井口的岩屑进行观察、描述和分析，以了解地层的岩性、矿物组成、沉积特征等地质信息。
113 岩心录井对钻井取出的岩心进行详细的观察、测量、描述和分析，获取地层的地质结构、孔隙度、渗透率等重要参数。
钻井、地质录井公式汇编
录井公式汇编1. 上覆压力梯度 SSa×(Ln(d))2 + Sb×Ln(d) + ScS＝──────────────── kg/l9810式中 Sa＝294.976 Sb＝－3215.554 Sc＝28463.6d 垂直井深 m （以下均是）2. 泊松比 PK ＝ e （Ka×Ln(d) + Kb）P ＝ K / (1 + K)式中 Ka = 0.266, Kb = -2.3513. DcsLog( 3.282 / ( N×ROP) ) × HDcs＝────────────────Log( 0.67×W / Db ) × DmN 转速 r/minROP 钻时 min/mH 静水压力梯度 1.02 kg/l （以下均是）W 钻压 tDb 钻头直径 mmDm 钻井液密度 kg/l4. DcnDcn＝10(ad+b)log(dcn1/dcn2)a＝───────井深1－井深2b＝log(dcn1) － a×井深1dcn1为井深1的dcs正常值，dcn2为井深2的dcs正常值5. Dcs地层压力梯度 FPGDcn × H第一种 FPG＝─────Dcs第二种 FPG＝RELAY （正常层或渗透层）DcsFPG＝S－( S－H ) ×（───）1.2（欠实层） DcnRELAY 转换压力，初始为1.02 kg/l6. Dcs破裂压力梯度 FRACFRAC ＝( S －FPG ) * K + FPG kg/l7. Dcs孔隙度 POROS－0.93 ×FPG－0.02 ×H DcsPORO＝（────────────－0.93*（───）1.2）×100％S－H Dcn（欠实层或渗透层）泥页岩密度PORO＝(1－─────── ) ×100％（正常层）基岩密度8. Basic0.000286 ×W0.5×N0.25Basic＝────────────── + 0.028 ×( 7 - 0.001 ×d ) Db × ROP0.25W 钻压 kgN 转速 r/minDb 钻头直径 mROP 钻时 m/min9. nn＝0.00507813/Basic Basic小于等于10.75n＝0.00156258 ×(4 - ────) Basic大于1Basic10. valval＝0.0001 * n * ( Dm – H ) * d11. Sigma1-(1+val2)0.5Sigma＝Basic ×(1 + ────────)val12. SigmanSigman＝a × d + bSigman1/Sigman2a＝─────────井深1－井深2b＝Sigman1－a ×井深1Sigman1为井深1的Sigma正常值，Sigman2为井深2的Sigma正常值。
《地质录井基础》课件
岩屑录井
岩屑录井是通过收集钻井过程中产生的岩屑来了解地下岩层特性的录井方 法。
岩屑录井可以提供较为全面的岩层信息，但由于岩屑破碎程度较高，细节 信息可能不如岩心录井准确。
岩屑录井的优点是成本较低，获取信息速度快，适用于大规模油气勘探。
Hale Waihona Puke 钻时录井钻时录井是通过记录钻井过程中钻头通过不同岩 层的时间来了解地下岩层特性的录井方法。
荧光录井的缺点是对于非荧光 地下流体的识别效果较差，且 需要专业人员进行分析和解释
。
03
录井信息分析
岩心分析
岩心描述
对岩心的颜色、结构、矿物成分、断 口特征等进行详细描述，以确定岩石 类型和沉积环境。
岩心编录
对岩心进行编号、分类和整理，建立 岩心卡片和岩心库，为后续研究提供 基础资料。
岩屑分析
详细描述
录井技术通过钻井过程中采集的岩石、岩心 、岩屑等样品进行分析，可以了解地下的岩 石类型、孔隙度、渗透率等参数，进而评估 油气藏的规模和品质。在油气田勘探中，录 井技术为钻井工程提供了重要的地质依据， 有助于提高钻井成功率，降低勘探成本。
煤田勘探实例
总结词
录井技术在煤田勘探中具有重要意义，通过 录井技术可以获取煤层厚度、结构、煤质等 信息，为煤炭资源开发提供依据。
详细描述
在工程地质勘探中，录井技术通过对钻井过程中采集的岩石样品进行分析，可以了解地 下岩石的强度、硬度、耐久性等工程性质。这些信息对于工程设计和施工具有重要的指 导意义，有助于提高工程的稳定性和安全性。同时，录井技术还可以为工程地质灾害的
预防和治理提供重要的依据。
05
录井技术发展趋势与展望
智能化录井技术
多参数综合录井技术
油钻井中地质录井技术分析
质 录井和 地球物 理测井等 技术手 段的应用 ，分析 钻井液 中烃
类 气 体 的 组 成 成 分 进 行 分 析 ，这 一 技 术 手 段 可 以 准 确 的 判 断 出钻 头 所 到 达 的 地 层 有 无 石 油 储 量 ，一 旦 钻 头 碰 到 含 油 层 ， 钻 井液 中的烃类 气体就会 大幅度 的增加 ，可 以明显 的反 映在 气 测 曲线 上 ，将 这 一 技 术 手 段 应 用 在 油 田 的 勘 测 中 是 非 常 有 必 要 的 大 大 的 增 加 油 田勘 测 的 准 确 性 ，帮 助 勘 测 人 员 找 到 含 油 层 的准 确 位 置 。
１前 言
文献标识码 ：Ａ
文章编号 ：１ ６ ７ １ － ５ ７ ９ ９（ ２ ０ １ ５ ）０ ７ － ０ １ ３ ４ － ０ １
气 测 录 井 主 要 针 对 钻 井 液 中 的烃 类 气 体 进 行 分 析 ，通 过 地
地质钻井技术就是指在油 田的勘探过程 中，通过直接或 间 接 的 方 式 ， 对 油 田 井 下 的 信 息 进 行 收 集 、 记 录 或 分 析 的 一 项 以 科 技 手 段 为 前 提 的技 术 。其 中 ，可 以 收 集 到 的 直 接 信 息 有 地 下岩 心、岩屑 等 ，可 以收集 到的 间接 信息包括 钻井 钻速 、 井 下 泥 浆 等 ，可 以 通 过 地 质 录 井 技 术 将 这 些 收集 到 的 直 接 或 间 接 的信 息 进 行 分 析 和 整 合 ，可 以准 确 的 判 断 出 油 田 的 地 理 位 置 、油 田厚度 等关键 的因素 ，为石油 的开采工 作提供 依据 和 支撑 ，所 以在 石油 的开 采过程 中 ，是 一项应用 比较广 泛和 实用 性 特 别 强 的技 术 。 ２ 石 油钻 井 中地 质 录 井 的主 要 方 法 在油田的钻井 过程 中，有很 多地质钻井 的技术 ，在不 同的 开 采 时 段 ，地 质 录 井 的 方 法 也 不 一 样 ， 笔 者 主 要 从 以 下 几 个 方 面进 行研 究和 分 析 。 ２ ． １钻 时 录井 钻时录 井就 是在石 油 的钻 井过程 ，将 每个钻 头所 钻的岩 层 的 单 位 深 度 所 需 要 的 时 间准 确 的记 录 下 来 ， 因 为 石 油 是 埋 在 地 质 层 里 面 ， 在 不 同 的 深 度 ， 地 质 岩 层 的 性 质 不 一 样 ，所 以 在 钻 时 就 能 明 显 的感 觉 到 在 钻 压 、 钻 速 和 排 量 等 参 数 都 相 同的情 况下 ，能明显 的感觉 到区别 ，所 以，在 对地 下油 田进 行 勘 测 的 时 候 ， 钻 时 发 生 的 变 化 就 能 反 映 出 岩 石 的 性 质 的 不 同 ，因为岩石 的性质 直接关 系到开采 时 的难 易程度 ，所 以应 用 地 质 录 井 技 术 ，可 以 对 这 些 岩 石 的 性 质 和 数 据 有 一 个 清 晰 的 掌 握 ，能 够 有 效 的 指 导 油 田的 地 下 开 采 工 作 ，提 高 开 采 的 效率和 准确度 ，避 免错误 的开采方 向，导致 人力物 力财力 等
钻井人员地质录井
片麻岩、片 麻花岗岩
地质与钻井地质基础
地层划分类型和地层单位表
地层划分类型 岩石地层单位 生物地层单位 年代地层单位
地层单位
群 组 段 层
生物带 组合带 延限带 顶峰带 其它各种带
宇(宙）
界（代）
系（纪）
统（世）
阶（期）——（组）
钻井人员地质录井
时间带（时）——（段）
地质与钻井地质基础
地质年代表
②电性：以大段高伽玛、低电阻、大井径、高声波值为特征。
双侧向一般500～1100Ω·m，自然伽玛一般70～100API，补偿
声波175～225微秒／米。
③分层：岩性以杂色或深灰绿色泥岩或砂质泥岩（砂～泥岩过
钻井人员地质录井
地质与钻井地质基础
（六）下侏罗自流井组东岳庙（J1d）
①岩性：黑灰色、黑色页岩，中、下部夹深灰褐色泥质介壳灰岩。一般具 有1~3层灰岩，川东东北部局部不具有灰岩或较薄，相变为砂岩或灰质砂岩 （如云安厂北段、硐村、七里峡北段、亭子铺以北）。向南灰岩减薄。灰岩 分布最厚区在垫江～梁平～忠县形成的三角区内。
10——1 1——05 0.5——0.25 0.25——0.1 0.1——0.05 0.05——0.01 < 0.01
地质与钻井地质基础
类砂 表岩
成 分 分
钻井人员地质录井
地质与钻井地质基础
大类名称
石英砂岩 类
长石砂岩 类
岩屑类砂 岩
编号
1 2 3 4 5 6 7 8 9
小类名称
主要碎屑颗粒含量（%）
含油气区
油气聚集带
钻井人员地质录井
油气田
地质与钻井地质基础
圈闭的概念：能聚集油气并阻止其散失的地质体。 圈闭的三要素 ——储层、盖层及遮挡物。
钻井地质录井基础知识课件
新钻页岩
残留岩屑
新钻灰岩
垮塌岩屑 新钻泥岩
各类岩屑形状示意图
四、岩屑录井
3、岩屑描述方法及步骤
⑴ 岩屑鉴别 -- 真假岩屑识别
⑵岩屑描述(方法)
⑶ 碳酸盐岩、火成岩、变质岩中 缝洞发育情况描述
3、岩屑描述方法及步骤 (2)
⑵ 岩屑描述 (方法)
① 大段摊开，宏观观察--大致找出颜色和岩性有无界线等 ② 远看颜色，近查岩性--远看颜色易于区分颜色界线
根、起下钻、跳钻、卡钻、更换钻 1600
头位置及钻头尺寸、类型等。
井深 (m)
换钻头
钻时曲线
4、影响钻时的因素—5个方面
⑴ 岩性--软硬、孔缝发育程度。松软地层较硬地层钻时低
⑵ 钻头类型与新旧程度—
软地层用刮刀钻头；硬地层用牙轮钻头；
⑶ 钻井参数和操作水平—
钻压大、转速快时，钻时低； 涡轮钻较旋转钻钻时低。 司钻的操作技术与熟练程度等等
▲ 样品保存 (装袋) ：洗净的干样，每袋≥500g
▲ 分析化验样品的取样：重量不一，一般100g±。
四、岩屑录井
3、岩屑描述方法及步骤
⑴ 岩屑鉴别 -- 真假岩屑识别
★
⑵ 岩屑描述 (方法)
★
⑶ 碳酸盐岩、火成岩、变质岩中缝洞发育情况描述
3、岩屑描述方法及步骤
⑴ 岩屑鉴别 -- 真假岩屑识别
在钻井过程中，由于裸眼井段长、泥浆性能变化及钻具在 井内频繁活动等因素影响，使已钻过的上部岩层经常从井壁剥 落下来，混杂于来自井底的岩屑之中。
钻时曲线上也各不相同。
钻井地质录井
录
▲
▲
▲
▲
▲▲ ▲
井
钻 钻 岩 岩 气荧 氯
地质监督现场技术地质录井课件
• 地质录井概述 • 现场地质录井技术 • 地质监督现场管理 • 地质录井案例分析 • 地质录井技术展望
01
地质录井概述
录井技术定义
录井技术
是指在钻井过程中，通过采集地层岩石颗粒、钻井液、气体等参数，结合地质 资料和地球物理方法，对地下地质特征进行实时监测和分析的一种技术。
依据。
气测录井技术的优点是操作简便 、响应速度快，但缺点是容易受
到钻井液和地层因素的影响。
荧光录井技术
荧光录井技术是通过观察和描述钻井 过程中产生的荧光现象，来了解地层 含油情况的一种录井技术。
荧光录井技术的优点是操作简便、响 应速度快，但缺点是需要专业人员进 行分析和解释。
荧光录井技术可以快速检测地层中的 油品类型和含油丰度，有助于评估油 气储量和开发价值。
加强技术人员的培训和人 才培养，提高技术人员的 专业素质和技术水平。
规范行业标准
制定和实施地质录井技术 的行业标准，规范技术应 用和管理。
地质录井技术的发展前景
拓展应用领域
随着地质勘探领域的拓展，地质 录井技术的应用范围也将不断扩 大，涵盖油气勘探、矿产资源勘
探、环境监测等领域。
提高经济效益
通过提高勘探效率和准确性，地质 录井技术将为企业带来更大的经济 效益。
岩心录井技术可以提供详细的岩石物性、矿物组成、古生物化石等信息，是研究地 下岩层岩性、地层对比、沉积环境等的重要手段。
岩心录井技术的优点是可以直接观察和描述岩心，获取较为准确的地质信息，但缺 点是成本较高、时间较长。
岩屑录井技术
岩屑录井技术是通过观察和描述 钻井过程中产生的岩屑，来了解 地下地质情况的一种录井技术。
案例三：某煤田地质录井实例
录井在钻井井控中应用
1. 微弱显示的发现预报 在平衡钻进过程中，进入油气层后，油气显示级别一般都比较弱，主要为气测异常及轻微气侵，
人工难于发现，综合录井依靠检测气体等参数的变化及时发现和及时预报，提示做好井控准备。
15:23气测峰值
TG:0.03↑0.56% C1:0.02↑0.41%
录井在钻井中的应用
川庆钻探公司地质勘探开发研究院
录井在钻井中的应用
录井在钻井中的应用
一 二 三
提纲
录井知识简介 录井在井控中的应用 录井在工程预报中的应用
录井在钻井中的应用
一、录井知识简介
（一）录井类别
综合录井 气测录井 地质录井 试油录井
录井在钻井中的应用
一、录井知识简介
1.综合录井 综合录井主要监测的参数有工程参数、气测参数、钻井液参数三大类，所有参数均为仪器实时
井队立即发出硫化氢报警，后用除硫剂浓度为2%的清水压井，避免了人员中毒和气井测下值上钻升具氢脆。
录井在钻井中的应用
二、综合录井在井控中的应用
4. 井漏显示的发现预报
井漏是钻井过程中经常发生的事，井漏常伴有钻时加快、悬重增加、钻压下降、出口流量及钻
井液体积变化明显，严重井漏时出口失返，综合录井的优势在于发现预报 及时，使工程技术措施能
监测方面起到重要的作用。
2. 硫化氢测量单元 用于监测返出地面的流体中硫化氢有毒气体的含量。
硫化氢
传感器
录井在钻井中的应用
一、录井知识简介
3. 钻井工程参数测量单元 钻井工程参数测量单元主要包括绞车传感器、压力传感器、扭矩传感器、转盘转速传感器和
泵冲传感器。 通过对工程参数的综合分析，可及时判断工程异常。
一、录井知识简介
录井技术在钻井井控中的作用探讨
录井技术在钻井井控中的作用探讨随着石油和天然气资源的日益枯竭，对于石油和天然气勘探开发的需求也在不断增加。
而钻井是石油和天然气勘探开发中的重要环节，而钻井井控技术对于提高钻井效率和安全性具有至关重要的作用。
在钻井井控中，录井技术是一项非常重要的工具，可以帮助钻井工程师更好地理解钻井井眼的情况，从而指导钻井作业的顺利进行。
本文将探讨录井技术在钻井井控中的作用，以及其在提高钻井效率和安全性方面的意义。
一、录井技术的概念及原理录井是指通过测井工具（如测井仪、录井仪等）对钻井井眼进行测量和记录，以获取井孔的地质、物理等相关参数的过程。
录井技术主要包括测井数据的获取、传输和解读三个环节。
通过录井技术，可以获取井眼内的地层信息、岩性、含油气性能等，这些信息对于钻井工程师在后续钻井作业中的决策和指导至关重要。
录井技术的原理主要是通过测井工具向井眼内部发射特定的信号（如声波、电磁波等），并记录这些信号与地层反射、透射的情况，再通过信号处理和数据解读，得出井眼内部的地质信息。
录井技术可以实时、连续地获取井眼内部的信息，为钻井操作提供重要的指导和参考。
二、录井技术在钻井井控中的应用1. 井壁稳定性评价在钻井作业中，井壁的稳定性是一个非常重要的问题，特别是在软弱、易垮塌的地层中。
通过录井技术可以及时、准确地评价井壁的稳定性，发现潜在的垮塌风险，为后续的井壁加固、支撑提供重要的依据。
2. 井眼方位和轮廓测定录井技术可以实时记录井眼的方位和轮廓信息，包括井眼的位置、直径、形状等，帮助钻井工程师准确把握井眼的情况，及时调整钻井参数和工艺，保证钻井作业的顺利进行。
3. 地层评价和含油气性能分析录井技术可以获取井眼内部地层的地质信息，包括地层类型、厚度、孔隙度、渗透率等，同时可以评价地层的含油气性能，为勘探开发提供重要的地质储量评估和产能分析。
4. 钻井参数的优化和调整通过录井技术可以实时监测井眼的地质情况，根据地层的变化和特性，及时调整钻井参数和工艺，包括转速、注入压力、泥浆性能等，提高钻进效率和安全性。
地质录井作业规程
中联煤层气有限责任公司煤层气钻井地质录井作业规程（暂行）1总则1.1煤层气钻井地质与石油天然气钻井地质及煤田钻井地质既有其共性，又有其特殊性；通用部分可参照有关部门已颁发的地质录井规范及标准执行，这里就煤层气地质录井的特殊方面作一些具体要求。
1. 2 煤层气地质录井工作的基本任务是确定煤层深度、厚度、评价煤层含气性及储集性能等。
1. 3 钻井工程队和地质录井队对钻井地质质量共同负责。
地质录井队队长是执行地质设计的全权负责人,要及时向甲方汇报钻井过程中所获得的地质成果及出现的地质问题。
钻井工程队队长对完成地质任务的钻井工程质量负责。
2人员编制及素质要求2. 1地质录井队必须设有录井队长、地质大班、气测大班、地质采集工（不少于2人）、气测采集工（不少于2人）等岗。
2. 2地质录井队队长必须具备工程师以上任职资格, 必须具有5年以上地质录井工作经历或3口以上煤层气井地质录井工作经验。
2. 3地质、气测大班应具备助理工程师以上专业技术职称，具有3年以上地质、气测录井工作经历或1口以上煤层气井地质、气测录井工作经验。
2. 4地质、气测采集工必须是专业学校毕业生或经过上岗培训的初、高中毕业生。
3钻前准备3. 1设施、设备、材料准备3. 1. 1井场必须配置录井值班房、气测仪器房、岩芯及岩屑库房等，必须安装清洗砂样所用水管、水槽等设施，必须配备砂样烘干箱或砂样晾晒台。
3. 1. 2地质、气测录井所需使用的各种工具、计量器具、办公用品、报表票卡（表式见附录Ⅰ）、鉴定试剂、样品袋、岩芯箱等，于开钻前必须配齐。
3. 1. 3所备的样品袋、岩芯箱等，一定要结实耐用、整齐规格。
3. 1. 4各类录井仪器必须于开钻前进行调试，确保运行正常、记录准确。
3. 2资料准备3. 2. 1施工单位在开钻前必须广泛收集工区的地质资料，尤其是邻井资料。
3. 2. 2施工单位在开钻前必须拥有施工井的钻井地质设计，并及时组织学习，向全队职工交底,使其全都明了该井的基本情况（如井号、井别、设计井深等）,基本了解该井的主要地质任务及要求、钻遇地层及目的煤层和各界限深度等。
钻井工地质录井资料
9
0©7:山13东:4胜1利职业学院.
1、影响钻时的因素
⑴ 岩石性质--松软地层比坚硬地层钻时低； ⑵ 钻头类型与新旧程度--
钻软地层用刮刀钻头；钻硬地层用牙轮钻头；
⑶ 钻井措施与方式-钻压大、转速快时，钻时低；涡轮钻较旋转钻钻时低
14
0©7:山13东:4胜1利职业学院.
1、取心井段的确定--取心原则
取心成本高、钻速慢、技术复杂； 针对不同钻探目的，确定取心井段--遵循如下5条原则：
⑴ 新探区第一批井(参数井、区域探井)，应适当取心，
主要了解新区地层、构造、生储盖组合、烃源岩特征、储层 特征及物性参数等。
⑵ 预探井取心，主要了解地层岩性、含油气层段的岩石
工程应用： •起下钻时间和纯钻井时间 •不同类型钻头对各种岩石 破碎效果 •观察跳钻、蹩钻等井深及 其与岩性关系
12
0©7:山13东:4胜1利职业学院.
（二）岩心录井
岩心--在钻井过程中用取心工具取出的井下岩石。 是最直观、最可靠的第一性地质资料。
13
0©7:山13东:4胜1利职业学院.
（二）岩心录井
4
© 山东胜利职业学院.
二、井的类别及主要任务
（一）区域探井
又称基准井，包括参数井、区域剖面井、预探井 区域勘探阶段，为调查探区生储盖组合地层、厚 度、岩性、物性、电性；油气水分布及特征；查 证二、三级构造的存在特征及圈闭中油气聚集保 存条件；进一步研究油气藏形成条件及聚集规律 提供第一手资料而钻的井
6
© 山东胜利职业学院.
开发井 指根据编制的该油气田开发方案，为落实探明储
地质录井方法
地质录井方法一、录井全过程接井位坐标——井位初、复测——设计——队伍、设备、材料及资料准备——设计交底、录井条件检查——各项录井——完井讨论——完井作业——完井资料整理上交、验收评级——打印装订归档。
1．接井位坐标：发坐标单位有：采油厂、地院等。
2．井位初复测：测量队完成。
井位复测应在开钻前完成，甲方规定：未招标或未安排的井不得进行井位踏勘和初测。
3．设计：（1）、编制过程：接通知单——收集邻井资料——设计——送审——打印装订——发放。
（2）、设计内容：探井：①、基本数据②、区域地质简介③、设计依据及钻探目的④、设计地层剖面及预计油气水层位置⑤、地层孔隙压力预测和钻井液性能使用要求⑥、取资料要求⑦、选送样品要求⑧、井身质量要求、中途测试要求⑨、技术说明及要求⑩、附图及附表（井位构造图、过井剖面图、地震图、剖面柱状图、压力预测图、样品分析项目要求等）开发井：①、基础数据表②、钻井目的及设计依据③、设计分层及邻井分层数据④、邻井资料⑤、对钻井液使用原则要求⑥、取资料要求⑦、固井水泥返高要求⑧、对工程提示及要求⑨、附图及附表4、上井准备：（1）、队伍：综合录井队一般6—7人，地质队3人（2）、设备：探井依甲方要求上仪器（3）、材料物资：砂样盒、样品袋、标签、分析药品及报表等（4）、资料：邻井录井图、测井图、区块有关地质资料5．设计交底（地质交底）：二开前或录井前完成（1）、开发井：由小队负责（2）、滚动井和探井：甲方组织、录井人员参加（3）、录井人员交底内容：①、本井设计基础数据、区块及邻井地质资料②、录井任务要求③、工程提示④、录井条件要求（4）、录井条件检查：在录井前及录井过程中完成，开发井由大队负责，生产管理中心抽查；滚动井和探井由“中心”或甲方人员组织检查。
录井条件检查内容：录井队队伍人员数量和素质，录井设备安装调试，材料准备，洗样用水，捞样环境，供电条件和文件资料准备情况等。
6．录井：内容有：（1）、钻时录井（2）、岩屑录井（3）、荧光录井（4）、气测录井及综合录井（含色谱、工程参数及全脱样采集）（5）、岩心录井（钻井取心、井壁取心）（6）、钻井液录井（密度、粘度、失水、氯根含量）（7）、地化录井及定量荧光录井（8）、特殊作业资料录取（测井、中途测试、下套管、固井及试压等）7．完井讨论：时间一般由测井公司通知，甲方组织、录井测井地院人员参加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
© 山东胜利职业学院.
整体解剖：
对象：二级构造带 手段：地震勘探、钻井 基本任务：做好综合研究，指出油气聚集有利 的圈闭条件与最有利的圈闭，当部分井见油气
流进入下一阶段。
油气田勘探：整体解剖基础上打出油气井，并 提供一定含油气范围的情况下，进一步对含油 气范围内的地质条件及油气水性质等进行勘探。
4
© 山东胜利职业学院.
二、井的类别及主要任务
（一）区域探井
又称基准井，包括参数井、区域剖面井、预探井 区域勘探阶段，为调查探区生储盖组合地层、厚 度、岩性、物性、电性；油气水分布及特征；查 证二、三级构造的存在特征及圈闭中油气聚集保 存条件；进一步研究油气藏形成条件及聚集规律 提供第一手资料而钻的井
岩屑录井--钻井过中，按照一定取样间距和迟到时 间，连续收集与观察分析岩屑，并恢复地下地质剖面的 过程。★
主要作用：可以掌握井下地层层序、岩性； 初步了解地层含油气水情况。 特点(优点)：成本低、 简便、了解地下情况及时、 资料系统性强 等。
29
11:06:25 © 山东胜利职业学院.
水龙头
旋 转 钻 井 系 统 图 解
① 用于地层对比 ② 为电测解释提供地质依据 ③ 是编绘综合录井图的基础 ④ 为钻井工程提供资料
一般岩屑录井草图
41
11:06:25 © 山东胜利职业学院.
基 本 岩 性 符 号 与 粒 度 剖 面
42
11:06:25 © 山东胜利职业学院.
岩屑解释剖面的用途--4个方面
① 进行地层对比：把岩屑解释剖面与邻井对比，可及时 了解本井地层剖面的岩性特征、钻遇层位、正钻层位； 检查和验证本井设计地质剖面的符合程度，等等。
12
11:06:25 © 山东胜利职业学院.
（二）岩心录井
岩心--在钻井过程中用取心工具取出的井下岩石。 是最直观、最可靠的第一性地质资料。
13
11:06:25 © 山东胜利职业学院.
（二）岩心录井
岩心录井是将地下某一岩层用取心筒取出，并按 一定标准对岩心进行编录、观察、试验和描述，分析 化验、综合研究而取得各项资料的过程。 通过岩心分析，可以获取如下资料或信息：
11:06:25 © 山东胜利职业学院.
4.岩心录井图的编绘
26
11:06:25 © 山东胜利职业学院.
一般岩心录井草图
27
11:06:25 © 山东胜利职业学院.
5.岩心录井中的应用
（1）通过观察描述岩心，可以了解地层沉积特征、 岩性特征、含油气水特征和地下构造情况。
（2）通过对岩心生油指标和油层物性参数的分析，
② 为测井解释提供地质依据，提高测井解释可靠性。
对复杂油气藏，仅凭测井曲线解释岩性和油气层往往很困难。
③ 分析与地质有关工程事故原因，制定有效处理措施； 是进行中途测试、完井作业的重要依据之一。 ④ 是编制完井总结图的基础，直接影响总结图的质量。
43
© 山东胜利职业学院.
（四）荧光录井
石油荧光性 石油中的芳香烃化合物及其衍生物在 紫外光的激发下，会吸收其中波长较短，能量较高 的光子，随后辐射荧光。 1、荧光录井方法 现场常用的荧光录井工作方法有：
地层取心，为了解地层岩性和时代。
16
© 山东胜利职业学院.
2.岩心录井工作流程
确定取心层位，
准备取心工具 取心前组织工作 取心钻进 岩心出筒、丈量
岩心描述 岩心采样及保管入库。
17
11:06:25 © 山东胜利职业学院.
18
© 山东胜利职业学院.
3.岩心描述内容 -- 主要包括5个方面
① 岩性--颜色、岩石名称、矿物成分、胶结物、特殊矿物等
时机
1.总体要求： 2.具体时机：清洗干净后初步描述定名， 紧跟钻头 干后系统观察描述。
高难度“拼图游戏”；保持单井描述的统一性 观察描述在纵向剖面和单包岩屑上都要有系统性 单包综合颜色、纵向上颜色变化；辨别每包内的岩性 以“干”为准，结合“湿”特征；对比确定新岩性 钻时变化反映岩性变化；新岩性出现或百分含量增加 勘探开发对象 肉眼不易准确识别和描述，必须进行岩矿鉴定。
钻时录井 岩屑录井 岩心录井 井壁取心录井
气测录井 钻井液录井 工程参数录井 地层压力录井 碳酸盐岩含量分析
地化录井
定量荧光录井 罐顶气录井 热蒸发烃录井 核磁共振录井
荧光录井
（人工）钻井液 录井
8
钻井液滤液录井
……
11:06:24 © 山东胜利职业学院.
（一）、钻时录井
钻时--每钻进一定厚度岩层所需时间，单位min/m。
仔细认真、专人负责 大段摊开、宏观细找
基 本 方 法
远看颜色、近查岩性 干湿结合、挑分岩性 参考钻时、分层定名 含油岩性，重点描述
特殊岩性，必须鉴定
40
11:06:25 © 山东胜利职业学院.
4.岩屑录井草图及其应用
一般岩屑录井草图，主要 包括：录井剖面、钻时曲线 及槽面显示等。 比例尺1：500
32
11:06:25 © 山东胜利职业学院.
⑴ 捞取岩屑-按录井间距、迟到时间在统一位置准确捞取岩屑 架空槽内加挡板取样； 震动筛前加接样器取样
33
11:06:25 © 山东胜利职业学院.
⑵ 清洗--方法因岩性而定，以不漏掉或破坏岩屑为原则 ※ 致密坚硬的石灰岩、砂岩及部分泥岩→可淘洗或冲洗 ※ 软泥岩及松散砂岩等→只能用盆轻轻漂洗 ※ 混液样品(连同钻井液一起取出的岩屑)不洗。
影响岩屑代表性的因素 钻井液性能不好，造成井壁坍塌 钻井过程中切力变化较大
划眼深度
人为因素
钻井液排量大小、流速高低、井径规则程度
钻井液除砂情况
38
© 山东胜利职业学院.
3、岩屑描述
岩石名称＝颜色＋ 成份+结构+构造+ 含油级别＋特殊含 有物＋特殊矿物＋ 化石＋岩性
39
11:06:25 © 山东胜利职业学院.
② 相标志--沉积结构、沉积构造、生物化石等 ③ 储油物性--φ、K、孔洞缝发育情况与分布特征等。
裂缝统计：按小层统计，只统计张开缝和方解石充填缝。 孔洞统计：孔洞个数、连通性等。
④ 含油气性--结合岩心油气水观察、确定含油级别 ⑤ 构造特征--岩心(地层)倾角、断层、接触关系等
19
© 山东胜利职业学院.
▲ ▲ ▲
井口开始：每米记录一次； 目的层：0.5～0.25米记录一次； 取芯井段：0.25米记录一次。
9
11:06:25 © 山东胜利职业学院.
1、影响钻时的因素
⑴ 岩石性质--松软地层比坚硬地层钻时低； ⑵ 钻头类型与新旧程度-钻软地层用刮刀钻头；钻硬地层用牙轮钻头； ⑶ 钻井措施与方式-钻压大、转速快时，钻时低；涡轮钻较旋转钻钻时低 ⑷ 钻井液性能与排量-低粘度、低密度、排量大时钻进快，钻时低。 ⑸ 人为因素的影响--司钻的操作技术与熟练程度等等。
直照法、点滴分析法、系列对比法和毛细分析法
① 岩屑(心)直照-- 湿照、干照
●
直照法--将岩心或岩屑放在荧光灯下直接照射，主要
特点：简单易行，对样品无特殊要求，能系统照射。是
观察记录荧光颜色、强度及发光面积。
一种极为重要的发现油气显示手段，在现场使用广泛。
44
11:06:25 © 山东胜利职业学院.
了解，为油气田勘探开发取得可靠的资料和基生油
层、储集层特征础数据
（3）通过对岩心资料与地球物理资料、测井资料
对比，掌握岩性与物性关系，为地震、测井成果
解释提供地质依据
28
11:06:25 © 山东胜利职业学院.
（三）岩屑录井
岩屑--地下岩石被钻头钻碎后，随钻井液被带到地面 上的岩石碎块，常称为“砂样”。
15
© 山东胜利职业学院.
⑶ 评价井取心：为获取各油层组的岩性、物性、含油性 等资料，以提供储量计算参数。 ⑷ 开发井取心：为了检查开发(注水)效果，了解油层物 性变化及剩余油分布，为研究油藏驱油效果提供依据。
⑸ 特殊目的取心，根据具体情况具体确定。如：
▲
构造取心，了解构造产状特征；
▲
▲
断层取心，为了解断层情况；
1500 1520 1540 1560 1580 1600 井深 (m)
换钻头
钻时曲线
11:06:25 © 山东胜利职业学院.
3、钻时曲线的应用
地质方面：可以帮助判 断岩性类型、岩层顶底界 深度、储集性能变化，卡 取岩层界面、地层对比。 工程应用： •起下钻时间和纯钻井时间 •不同类型钻头对各种岩石 破碎效果 •观察跳钻、蹩钻等井深及 其与岩性关系
四氯化碳
观察窗
富含油细砂岩 泥岩条带
滑动变形构造
捕 虏 体
20
11:06:25 © 山东胜利职业学院.
21
11:06:25 © 山东胜利职业学院.
富含油
饱含油
油斑
22
11:06:25 © 山东胜利职业学院.
油侵
油斑
23
11:06:25 © 山东胜利职业学院.
24
11:06:25 © 山东胜利职业学院.
25
5
© 山东胜利职业学院.
（二）整体解剖井（初探井） 主要任务：尽快查明二级构造带的油气聚集情 况，控制最大的含油气面积和二、三级油气地 质储量提供可靠的岩性、物性、电性和含油性
资料及其他有关储量参数资料
（三）详探井（评价井）
在已获工业性油气流的圈闭上，为详细查明油
气特征，评价油气田的规模、产能、经济价值， 计算探明储量 等而钻的探井。
11:06:25 © 山东胜利职业学院.
2、获取有代表性的岩屑
必须做到井深准、迟到时间准。
● ●
井深准确--必须丈量好下井钻具； 迟到时间准--必须按一定间距测准岩屑迟到时间。
