2024年万用表实习报告心得这个星期我们班进行了为期三天的电子工艺实习，实习任务是制作一个万用表，其实是进行简单的组装而已!刚开始时我并不清楚电子工艺实习到底要做些什么的，以为像以前的金工实习那样这做做那做做。
后来得知是自己做一个万用表，而且做好的作品可以带回去呢。
听起来真的很有趣，做起来应该也挺好玩的吧!就这样，我抱着极大的兴趣和玩的心态开始这次的实习旅途。
第一天上午并不是学制作，而是做一些基本工的练习，练习如何用电烙铁去焊接元件。
电烙铁对我来说并不陌生，我以前在电子协会时用过很多，算得上会用但谈不上是熟练那个，所以我也很认真地对待这练习的机会。
焊接看起来很简单但个中有很多技巧要讲究的，在焊的过程中时间要把握准才行，多了少了都不行!练习时最好边做边想想老师教的动作技巧这样学得比较快一点。
下午的主要任务是了解万用表的大致原理。
说真的，虽然自己是学电子专业的但对很多常用的电子元件还不认识呢。
老师也知道我们常识少，所以从元件识别入手。
这个老师讲课很风趣，经常让我们引进不禁，这样学习气氛比起我们平时上专业课时好多了。
老师讲完原理后，我们就开始把每个元件照着图纸插到PCB板上。
第二天上午，我们要把昨天插好的每个元件焊接上去。
我的PCB 板昨天已经搞好一半多了，所以这天早上不久我就把它焊接完毕啦。
我很高兴，因为我是我们班第一个拿作品去给老师调试的。
调试后发现我的制作有点小问题，但经我细心检查修改后最终成功了!看着自己的制作在电能的催动下指针来回的摆动心里甜甜的，因为这是我的劳动结晶!下午的任务是把收音机的外壳装上去，并且老师教我们写实习报告的细则及注意事项。
这两天的实习就结束了，时间过得真快，真有点不舍得的感觉。
这次实习很有趣很轻松，通过老师的讲解我懂得了收音机的基本原理同时也学到了很多有关电子的专业知识。
在实习过程中不断提高自己的动手能力之余也体会到了实践的乐趣。
因为在实践时往往会遇到很多问题，遇到问题后要细心检查才能发现其中的错误，最后就要想办法去解决这些问题。
万用表组装实训报告
万用表组装实训报告
组装实训报告
一、实训目的：
通过本次实训，掌握万用表的组装和使用方法，了解电路测试的基本操作。
二、实训设备和材料：
1. 万用表：负责测量电压、电流、电阻等电路参数。
2. 电源：提供电压给被测电路。
3. 电路板：包括各种电子元件和连接线，用于组装电路。
三、实训步骤：
1. 组装万用表：
将电池或电池组插入万用表的电池槽内，确保极性正确。
将测试引线插入相应的插孔中，其中红色引线插入正极插孔，黑色引线插入负极插孔。
将万用表的旋钮旋转到合适的位置，进行相关测量。
2. 连接电路：
将电路板上需要测量的电子元件按照电路图连接起来，确保连接正确。
接地线连接到电路板上的地线上，确保电路的安全性。
3. 测试电路：
将万用表的测试引线分别接触到需要测量的电子元件上的引脚或电线上。
根据需要选择测量电压、电流或电阻的测量范围和功能。
四、实训结果与分析：
通过实际操作和测量，可以得到电路中的电压、电流和电阻的数值。
根据这些数值，可以判断电路的工作状态和性能是否正常。
如果测量数值与设计数值相符，说明电路工作正常；如果测量数值偏离设计数值较大，说明电路可能存在故障或元件损坏。
五、实训总结：
通过本次实训，我掌握了万用表的组装和使用方法，了解了电路测试的基本操作。
万用表是电子工程师和电子爱好者必备的工具，能够帮助我们准确地测量电路参数，保证电路的正常运行。
在以后的学习和工作中，我会继续运用万用表进行电路的测试和调试，提高自己的电子技能。
万用表安装与调试实训报告(一)
万用表安装与调试实训报告(一)万用表安装与调试实训报告实训目的本次实训旨在培养学生安装与调试万用表的技能，从而为日后的工作和研究打下基础。
实训内容1. 了解万用表首先，我们需要了解什么是万用表以及它的主要测量功能。
万用表包括直流电压测量、交流电压测量、电流测量、电阻测量等功能。
2. 万用表的安装接下来是安装万用表。
我们需要明确万用表的正负极，正确接线和保护电路，以防止电流过大，导致万用表损坏。
3. 万用表的调试安装好之后，需要进行调试。
主要包括调节量程、调整万用表零位、调整内阻等工作。
实训过程在实训中，我们首先学会了万用表的结构和原理，了解了如何正确使用和调试。
然后，在老师的指导下，我们进行了实际安装和调试的操作，并分别进行了直流电压、交流电压、电流和电阻的测量，最后了解了如何避免万用表受损。
实训收获通过本次实训，我们深入了解了万用表的原理和使用方法，掌握了正确的安装和调试技巧，为今后的学习和工作打下了坚实的基础。
同时，我们也明白了电器设备需要正确使用，并避免恶意操作，从而保证自己的安全和保护设备。
总结本次实训让我们对万用表有了全面的了解和掌握，更加清晰地认识到电器设备正确使用的重要性。
希望今后能够继续深入学习，提高自己的技能水平，为构建更美好的未来而努力。
实训中遇到的问题在实际操作中，我们遇到了一些问题。
例如，在调试万用表时，调节量程和调整内阻的操作需要耐心和细心，也需要一定的技巧，否则容易出现误操作。
解决方法针对这些问题，我们需要注意细节，加强实验操作技能，并多与老师和同学交流，在实验中共同探讨问题的解决方法。
实验结果经过实验，我们得到了较为准确的测量数据，并成功地完成了万用表的安装和调试。
实验心得体会通过本次实习，我深刻认识到了实验中的安全问题和正确使用仪器的重要性。
仪器的安装和调试需要我们高度重视，认真操作，确保实验的准确性和数据的有效性。
同时，也让我体验到了实验的乐趣，增强了对专业知识的理解和透彻。

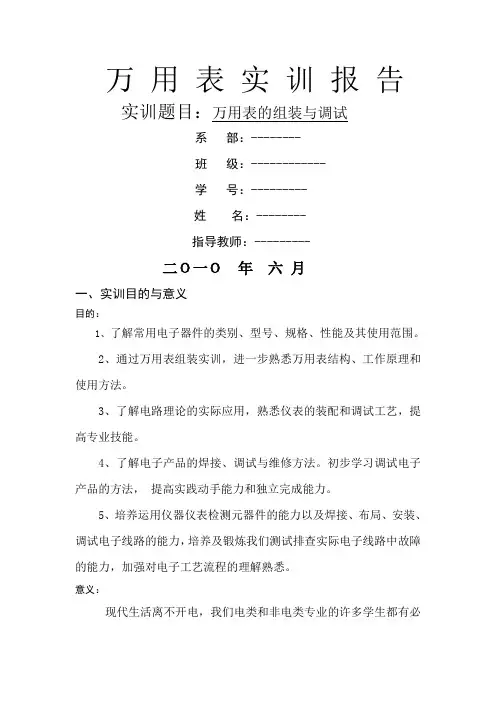

万 用 表 实 训 报 告
万用表实训报告实训题目：万用表的组装与调试系部：--------班级：------------学号：---------姓名：--------指导教师：---------二Ｏ一Ｏ年六月一、实训目的与意义目的：1、了解常用电子器件的类别、型号、规格、性能及其使用范围。
2、通过万用表组装实训，进一步熟悉万用表结构、工作原理和使用方法。
3、了解电路理论的实际应用，熟悉仪表的装配和调试工艺，提高专业技能。
4、了解电子产品的焊接、调试与维修方法。
初步学习调试电子产品的方法，提高实践动手能力和独立完成能力。
5、培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。
意义：现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。
通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。
通过本次实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。
万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。
锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。
二、实训器材1. 电烙铁、焊锡丝2. 螺丝刀、镊子、钳子等必备工具3. MF-47型万用表套件4. 五号电池一节，9V 电池一节三、MF-47型万用表的结构和原理1、MF-47型万用表的结构万用表由机械部分、显示部分、与电器部分三大部分组成，机械部分包括：外壳、档位开关旋钮及电刷等部分组成，显示部分是表头，电器部分由测量线路板，电位器，电阻，二极管，电容等部分组成。
数字万用表的组装与调试实验报告doc
数字万用表的组装与调试实验报告篇一：万用表组装_设计性实验报告北京交通大学大学物理实验设计性实验实验题目学院班级学号姓名首次实验时间年月日指导教师签字目录一.实验任务 ................................................ ................................................... .. (4)1.分析研究万用表电路，设计并组装一个简单的万用表。
(4)二.实验要求 ................................................ ................................................... .. (4)1.分析常用万用表电路，说明各挡的功能和设计原理 ................................................4 2.设计组装并校验具有下列四挡功能的万用............ 4 3.给出将X100电阻挡改造为X10电阻挡的电路 ................................................ .. (4)三.实验主要器材 ................................................ ................................................... ........................... 4 四.实验方案 ................................................ ................................................... .. (5)1.测定给定的微安表头的量程I0和Rg。
.............................................. ....................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。
万用表的安装为调试实训报告
科学技术学院SCIENCE & TECHNOLOGY COLLEGE OFNANCHANG UNIVERSITY《工程训练》报告REPORT ON ENGINEERING TRAINING题目万用表组装学科部、系：信息学科部专业班级：学号:学生姓名：指导教师：起讫日期：摘要通过本次万用表的焊接与安装实习，了解万用表的工作原理，在此基础上学会万用表的安装、调试、使用，并学会排除一些万用表的常见故障。
MF47型万用表是一种磁电式仪表，是我们生活及工作和学习上常用的测量工具，而且万用表对我们今后的电子制作以及电子产品的检修都是不可或缺的仪器。
此外指针式万用表原理简单，操作也很方便。
利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压。
各档通过并联分流，串联分压的原理来测量电阻的阻值，电流及电压的大小。
可通过原理图来计算各档位串联或并联的电阻的大小，然后便可很容易分配电阻的使用，方便万用表的组装。
调试过程中要先调电阻再接表头否则装好的万用表会有一定的误差。
安装万用表的元器件都必须要焊接在电路板上，所以电子元件的辨识与检测和焊接技术特别重要，学会辨识和检测一般元器件，如电阻，电容及二极管，分清其极性，往电路板上插元件时要小心不要插错元件。
焊点质量的高低直接影响万用表组装的好坏，此外还要学会用电烙铁来装拆元件，和修理电路板。
关键词器件识别工作原理制作安装调试使用目录摘要 (I)第一章万用表的结构和原理图1.1 万用表的原理图 (1)1.2各个档位原理图 (1)第二章焊接电路板的注意事项和方法 (5)2.1 注意事项 (5)2.2焊接方法 (7)2.3错焊元件的拔除 (8)第三章万用表的组装与调试 (8)3.1 安装前的准备工作 (8)3.2 万用表的组装 (9)3.3 万用表的调试 (10)第四章技术分析和故障分析 (11)4.1装配调试过程中的技术分和故障分析 (11)训练心得 (12)参考文献 (12)第一章：万用表的结构和原理图专业：电子112 学号：学生姓名：肖军平指导教师：黄仁如谭菊华1.1万用表的原理图本图中凡电阻阻值未注明者为Ω,功率为注明者为1/4w图1.1.1 MF47万用表原理图1.2各个档位原理图1、直流电流档a、50uA的电流档由46.2uA表头，电位器WH1,电位器WH2，R2，组成；b、0，25v的电压档由50uA的电流档串联R22组成。
MF47万用表组装、调试、检测实训报告
实训报告MF47型万用表的组装与调试班级：电气G111姓名：阚鼎鼎学号：111611121一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。
b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。
d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。
e.了解电子产品的焊接、调试与维修方法。
2. 实验任务零件焊接组装调试维修合格产品3.主要的技术性能a.仪表的测量范围即准确等级b.外型尺寸：165x112x49mm二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注： 在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。
Ω=⨯=600010A 500.3V 6-μ总RΩ=⨯=06.010500mA 0.3V 3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V 13-2R RΩ=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V 3213-4R R R RΩ=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V 20105016μ0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV 25041μ250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电， x10K 是由9V 电源 和1.5V 电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V- 15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V-三、MF47型万用表的组装与调试1 .万用表的组装a. 按照实验原理图将电阻器准确装人规定位置。
组装万用表实训报告
组装万用表实训报告
实训报告：组装万用表
一、实验目的
1.掌握万用表测量电路基本知识；
2.熟悉万用表的结构及特点；
3.能够正确拆卸和组装万用表。
二、实验原理
万用表是一种端子固定口径较小的电能测量仪表，与被测电路连接后能直接指示被测电路电压、电流、电阻等参量。
具有通用性强、量程宽、精度高、使用方便等优点。
三、实验仪器
1.多用仪表（万用表）；
2.工具：螺丝刀、镊子、剪线钳等。
四、实验内容
1.了解多用仪表的组成部分，如表头、表前盖、绕线机构、转盘、接线端子等；
2.用螺丝刀从多用仪表的后盖上拆下并记下各个位置的螺丝；
3.打开表头，注意插头的摆放方向，详细观察组成部分；
4.用镊子拆卸表针，注意避免损坏；
5.拆卸绕线机构、转盘；
6.清洗组成部分，并用剪线钳修理损坏的引线；
7.根据逆向顺序组装多用仪表，注意每一步的细节。
五、实验结果
成功组装万用表，并进行了电路测试。
表头能够正常显示被测电路的电流、电压等参量。
六、实验总结
通过这次组装万用表的实训，我更深刻理解了多用仪表的结构及原理，并掌握了正确的拆卸和组装方法。
同时也加强了对电路测试的理解，提高了实验操作技能。
数字万用表组装实训报告
数字万用表组装实训报告
一、实训目的
本次实训的目的是让学生了解数字万用表的结构和使用方法，通过组装实践锻炼学生的动手能力和实际操作能力，培养学生的实际应用能力。
二、实训内容
1. 数字万用表的结构和原理
数字万用表是一种通用的测试仪器，能够测量电压、电流、电阻、电容、电感等电学参数。
数字万用表由直流电压测量电路、交流电压测量电路、电流测量电路、电阻测量电路、电容测量电路、电感测量电路等组成。
其中，直流电压测量电路和交流电压测量电路是数字万用表的核心部件。
2. 数字万用表的组装
数字万用表的组装需要按照说明书进行操作，具体步骤如下:
（1）打开数字万用表的外壳，将电路板放入外壳内。
（2）连接电路板和面板上的接插件，注意接口的方向和对应关系。
（3）将电池盒或电源线连接到电路板上。
（4）调整电池或电源线的电压，使数字万用表显示屏显示电压值。
（5）测试数字万用表的各项功能，如电压测量、电流测量、电阻测量、电容测量、电感测量等。
三、实训体会
通过本次实训，我深刻地认识到了数字万用表的重要性和使用方法。
数字万用表能够快速准确地测量电学参数，是电子工程师、电气工程师等从事电子技术行业的必备工具。
在实际操作中，我遇到了许多困难，如接口不对、电源电压不足等。
但是通过反复尝试和调整，最终成功地完成了数字万用表的组装和测试。
这次实训让我深刻地感受到了动手实践的重要性和实际操作能力的重要性。
总之，数字万用表的组装实训是一次很好的实践锻炼机会，能够提升学生的动手实践能力和实际操作能力，帮助学生更好地理解数字万用表的结构和原理，为以后从事电子技术行业打下坚实的基础。
数字万用表整机装配与调试综合实训报告
课程综合实训汇报题目：数字万用表整机装配与调试综合实训汇报年级：10级自动化（3）班专业：电子工程系学号：姓名：指导教师：日期：2011年12月21日目录1. 数字三用表旳工作原理 (3)2. 数字三用表旳系统构造 .......................... 错误!未定义书签。
2.1 关键器件简介............................ 错误!未定义书签。
2.2系统元器件清单.......................... 错误!未定义书签。
3. 系统焊装过程 (4)3.1 组焊工艺要点 (5)3.2 组焊环节 (6)4. 调测成果 (7)5. 问题及其处理 (8)6.体会与收获 (8)数字三用表装配与调试综合实训汇报1.数字三用表工作原理、系统特点系统特点1、44/5位真有效值万用表，最大显示数字:49999；2、工业级设计，国军标GJB品质；3、超宽频响范围高达200KHz，宽范围电容和电阻测量，功能更强大；4、0.025%旳基本直流精确度，真有效值测量，数据更精确；5、配置USB接口，数据传播更以便,与FaithtechView软件配合可实现趋势绘图功能，数据查看、实时观测、逻辑分析、单通道示波功能友好波分析等功能；6、具有交流电压、直流电压、交流电流、直流电流、电阻、电容、二极管、通断性、频率、温度、占空比、脉宽、相对值、dBV、dBmV、电导等测量功能；7、FAST、MIN和MAX模式可以极速捕捉0.25毫秒旳瞬时信号；8、专利设计：手动或自动二极管筛选电压设定；工作原理图：2. 数字三用表旳系统构造2.1 关键芯片简介DT830B 3 1/2 数字万用表，最普及型旳数字万用表、性价比非常高，完全满足一般规定。
是大专院校电子类，计算机，信息类专业极佳旳学生实习用品。
合用于试验室、工厂、学校、业余爱好、电工、家庭和DIYS顾客。
独立开关旳长处:不用每次开关机转档位开关,延长万用表旳使用寿命.电池电量测试,有电流下测试对旳更以便.功能……量程……精确度直流电压…… 200mV-1000V ……±(0.5%+2dgt)交流电压…… 200-750V ……±(1.2%+10dgt)直流电流…… 200uA-10A ……±(1.0%+2dgt)电阻…… 200Ω-2MΩ……±(1.0%+2dgt)二极管三极管放大倍数电源供应 6F22型9V电池显示尺寸 16×48mm 最大显示值 1999 外形尺寸 126×70×24mm 重量150g2.2原件清单3、系统焊接过程3.1焊接工艺要点1、电烙铁旳选用电烙铁旳种类及规格有诸多种，而被焊电子元器件旳大小及规定又各不相似。
万用表实习报告
万用表实习报告
实习报告。
实习单位，XXX电子科技有限公司。
实习时间，2021年7月1日至2021年8月31日。
实习岗位，万用表生产部实习生。
一、实习内容。
在XXX电子科技有限公司的万用表生产部门实习期间，我主要负责参与万用表的生产流程和质量检验工作。
具体包括参与万用表的组装、调试、测试和包装等环节，以及对万用表的外观和性能进行严格的检验和测试。
二、实习收获。
通过这段时间的实习，我对万用表的生产流程和质量检验有了更深入的了解。
在实际操作中，我学会了如何进行万用表的组装和
调试，以及如何运用各种仪器对其性能进行测试。
同时，我也学会
了如何进行严格的质量检验，保证产品的质量符合标准要求。
三、实习心得。
在实习期间，我深刻体会到了团队合作的重要性。
在万用表生
产部门，每一个环节都需要各个岗位的员工密切合作，才能保证产
品的质量和生产效率。
同时，我也意识到了细节对于产品质量的重
要性，每一个环节都需要严格把关，才能确保产品的质量。
在未来的学习和工作中，我会继续努力学习，不断提升自己的
专业技能，为公司的发展贡献自己的力量。
四、实习总结。
通过这段时间的实习，我不仅学到了专业知识和技能，更重要
的是培养了团队合作意识和细致认真的工作态度。
我相信这段实习
经历对我未来的发展会有很大的帮助，我会珍惜这段宝贵的实习经历，继续努力学习，不断提升自己。
感谢公司给予我这次实习机会，也感谢在实习期间给予我指导和帮助的各位同事。
希望有机会能够
再次与公司合作。
大学生万用表装配电子工艺实习报告（通用12篇）
大学生万用表装配电子工艺实习报告大学生万用表装配电子工艺实习报告（通用12篇）紧张而又充实的实习生活结束了，相信你积累了不少实习心得，这时候，最关键的实习报告怎么能落下！你想好怎么写实习报告了吗？以下是小编整理的大学生万用表装配电子工艺实习报告，欢迎阅读，希望大家能够喜欢。
大学生万用表装配电子工艺实习报告篇1一、实习目的1、熟悉和掌握电烙铁的使用方法。
2、通过万用表的组装实训，进一步熟悉万用表的结构、工作原理和使用方法。
3、了解电路理论的实际应用，熟悉仪表的装配和调试工艺。
二、实习器材1、电烙铁、焊锡膏、焊锡丝、烙铁架。
2、MF—47万用表套件。
3、十字螺丝刀、尖嘴钳、剪刀。
4、电路实验箱、数字万用表。
三、实习概要1、元件清单2、安装顺序（1）安装前的准备工作①在焊接前，我们应该前检查我们的万用表的元件清单，清点完后请将材料放回塑料袋，弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。
②电子元器件的引线成形，主要是为了使元件排列整齐美观、满足安装尺寸与印制电路板的配合要求等手工操作中主要用尖嘴钳或镊子将插装焊接的元器件引线加工成形。
③取出28个普通电阻，用数字万用表测量出各个电阻阻值并做好标记。
分别将读出来的电阻插到对应的28个电阻的位置上，完成后，用数字万用表分别检测每个电阻的阻值，看是否有电阻读错，将四个二极管也插到上面。
④将V 型电刷和后盖等零件放入工具箱中，取出MF—47线路板放在工作台上。
⑤烙铁头应保持清洁，并且镀上一层焊锡，新的烙铁使用前必须先对烙铁头进行处理，再通电加热。
将烙铁沾上焊锡在焊锡膏中来回摩擦，直至烙铁头上镀上一层锡，烙铁使用时间长久，烙铁头表面会产生氧化层及凹凸不平，也需先锉去氧化层，修整后再镀锡，如果烙铁头上挂有很多的锡，可在烙铁架中底座上抹去多余的锡，然后放在烙铁架上。
（2）万用表的安装过程①按照实验原理图将电阻器准确装入规定位置，要求标记向上，字向一致，尽量使电阻器的高低一致，焊完后将露在印制电路板表面多余引脚齐根去。
万用 表 实 训 报 告
万用表实训报告实训题目：万用表的组装与调试系部：--------班级：------------学号：---------姓名：--------指导教师：---------二Ｏ一Ｏ年六月一、实训目的与意义目的：1、了解常用电子器件的类别、型号、规格、性能及其使用范围。
2、通过万用表组装实训，进一步熟悉万用表结构、工作原理和使用方法。
3、了解电路理论的实际应用，熟悉仪表的装配和调试工艺，提高专业技能。
4、了解电子产品的焊接、调试与维修方法。
初步学习调试电子产品的方法，提高实践动手能力和独立完成能力。
5、培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。
意义：现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。
通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。
通过本次实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。
万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。
锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。
二、实训器材1. 电烙铁、焊锡丝2. 螺丝刀、镊子、钳子等必备工具3. MF-47型万用表套件4. 五号电池一节，9V 电池一节三、MF-47型万用表的结构和原理1、MF-47型万用表的结构万用表由机械部分、显示部分、与电器部分三大部分组成，机械部分包括：外壳、档位开关旋钮及电刷等部分组成，显示部分是表头，电器部分由测量线路板，电位器，电阻，二极管，电容等部分组成。
万用表组装实训报告
万用表组装实训报告一、引言万用表是电工常用的仪器之一，能够测量电压、电流和电阻等多种电学量。
在本次实训中，我组装了一台万用表，并对其性能进行了测试和评估。
本文将详细介绍我在组装过程中的经验和心得，以及对万用表性能的分析。
二、组装过程1. 准备工作在开始组装之前，我首先查看了相关的资料和说明书，熟悉了万用表的各个部件和功能。
然后，我准备了所需的工具和材料，包括电子元件、电路板、焊台、焊锡等。
确保工作台整洁有序，以便于操作和管理。
2. 组装电路板我按照说明书中的电路图，依次将各个电子元件正确焊接到电路板上。
这个过程需要精确而细致的操作，保证焊接的质量和稳定性。
我在焊接之前，对电路板进行了清洁和防静电处理，以确保焊接之后不会出现故障。
3. 安装外壳和控制面板在电路板组装完成之后，我将其安装进外壳中，并固定好。
接着，我将控制面板和显示屏等部件连接到电路板上，并进行了测试和校准。
这一步需要小心谨慎，保证连接正确，并避免人为错误对万用表的性能产生影响。
4. 装配电池和电线为了让万用表能够正常工作，我安装了适配的电池并连接好电线。
同时，我还检查了电池的正负极是否正确连接，以避免意外的电路故障。
这个环节需要特别注意电线的固定和绝缘，以确保电路的安全性和可靠性。
三、性能测试与评估1. 电压测试我首先使用万用表进行了电压测试，测量了不同电压的电源和电路。
通过对比测量值和实际值，我发现万用表的测量精度较高，误差较小。
同时，我还测试了万用表在不同电压范围下的线性度和稳定性，结果表明其性能可靠。
2. 电流测试接下来，我进行了电流测试，测量了不同大小的电流值。
通过与其他测试设备的对比，我发现万用表的电流测量精度也较高，误差控制得较好。
此外，我还测试了万用表在不同电流范围下的响应速度和阻抗情况，结果符合预期。
3. 电阻测试最后，我进行了电阻测试，测量了不同电阻值的电器元件。
万用表能够准确地测量和显示电阻值，并且在不同阻值范围下的测量精度较高。
万用表安装与调试实训报告
万用表安装与调试实训报告万用表安装与调试实训报告一、实训目的：本次实训旨在通过安装与调试万用表，让学生熟悉仪器的使用方法和工作原理，掌握正确的操作技巧，提高仪器的使用效率和准确度。
二、实训内容：1. 了解万用表的结构和功能：万用表由测量功能选择开关、显示屏、量程选择旋钮、接线插口等组成。
它可以测量电压、电流和电阻等多种电学量。
2. 安装仪器：将万用表插头与待测电路连接，确保插头与电路接触良好，避免松动或接触不良导致测量错误。
3. 调试仪器：根据待测电路的特点，选择合适的量程和测量范围。
通过调节量程选择旋钮，确保仪器在最佳状态下进行测量。
4. 进行测量：根据需要测量的电学量，选择对应的功能选择开关。
将仪器的探头与待测电路相连接，并确保连接牢固，避免接触不良。
5. 读取测量结果：观察显示屏上的数字或指针，准确读取测量结果。
根据需要，可以进行相应的单位换算和数据处理。
三、实训步骤：1. 准备工作：检查万用表是否正常工作，确认仪器的电池电量是否充足。
清理仪器表面的灰尘和污垢，确保仪器表面清洁。
2. 连接电路：根据待测电路的图纸或实际布线情况，选择合适的电压和电流档位，并将仪器的插头与待测电路相连接。
3. 调节量程：根据待测电路的特点和预估数值，选择合适的量程。
调节仪器上的量程选择旋钮，确保仪器能够准确读取待测电路的数值。
4. 进行测量：将仪器的探头与待测电路的正负极相连接。
根据需要选择相应的功能选择开关，并观察显示屏上的数字或指针，读取测量结果。
5. 结束工作：在测量完成后，关闭仪器的电源开关，拔出仪器的插头。
清理测量现场，保持仪器的整洁。
四、实训心得：通过本次实训，我对万用表的安装与调试有了更深入的了解。
在实际操作过程中，我注意到了以下几点要点：1. 仪器的连接要牢固：在连接仪器与待测电路时，要确保插头与电路接触良好，避免松动或接触不良导致测量误差。
2. 准确选择量程：根据待测电路的特点和预估数值，选择合适的量程，避免量程过大或过小导致测量不准确。
MF47万用表组装、调试、检测实训报告
MF47型万用电表装调实习报告班级姓名学号日期一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。
b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。
d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。
e.了解电子产品的焊接、调试与维修方法。
2. 实验任务零件焊接组装调试维修合格产品3.主要的技术性能a.仪表的测量范围即准确等级b.外型尺寸：165x112x49mm二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注： 在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。
Ω=⨯=600010A 500.3V6-μ总RΩ=⨯=06.010500mA 0.3V3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V13-2R R Ω=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V3213-4R R R R Ω=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V20105016μ 0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω 50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV25041μ 250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电， x10K 是由9V 电源 和1.5V 电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V-三、MF47型万用表的组装与调试1.装配调试过程中的技术分析和故障分析a.故障部位：直流电流档故障现象：（1）表针不动即无指示。
万用表组装与调试工程实训报告[1]
![万用表组装与调试工程实训报告[1]](https://img.taocdn.com/s3/m/a162691ffc4ffe473368ab0f.png)
《工程训练》报告REPORT ON ENGINEERING TRAINING题目万用表组装与调试万用表组装与调试摘要工程实训中组装的MF47型万用表，它是我们生活及工作和学习上常用的表，我们在以后的电子制作中一个必不可少的工具。
通过学习它的基本工作原理（利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻），计算出万用表的每一个测量档位的电阻值，然后安装、调试、使用，并学会排除一些万用表的常见故障。
在安装MF47型万用表的过程中，焊接技术是必不可少的操作技能，其中电烙铁是最常用的焊接工具。
在电子制作中，元器件的连接处都需要焊接，焊接的质量对制作的质量影响极大。
所以，安装MF47型万用表，必须掌握焊接技术，练好焊接基本功，了解焊接时的一些注意事项。
关键词：万用表原理、焊接技术、万用表安装与调试。
目录第一章工程实训的目的与意义1.1 工程实训的目的 (3)1.2 工程实训的意义 (3)第二章 MF47型万用表的结构和原理2.1 MF47型万用表的原理图 (4)2.2 MF47型万用表个档原理分解图 (4)2.2.1 直流电压档工作原理图 (4)2.2.2 交流电压档工作原理图 (5)2.2.3电流档工作原理图 (6)2.2.4 欧姆档工作原理图 (7)第三章焊接的基本知识和技巧3.1焊接的基本知识 (8)3.2 焊接万用表时的注意事项 (8)3.3 如何提高焊接质量 (9)3.4 焊接后焊点的检测 (10)3.5 焊接的心得体会 (10)第四章MF47型万用表的安装过程4.1 安装前的准备工作 (10)4.2 万用表的安装过程 (11)第五章MF47型万用表的调试5.1 MF47型万用表的调试过程 (11)第六章工程实训的心得体会6．1 心得体会 (12)附录一：工程训练成绩评定表附录二：南昌大学科学技术学院专业综合实验与设计及工程训练撰写的基本要求第一章工程实训的目的与意义一工程实训的目的1．理解工程实训与其它课程的不同（工程实训要求我们更好地运用课堂上的相关知识指导，并且应用它们解决实际问题，它主要提高我们的实际操作能力和独立思考﹑解决问题的能力）。
万用表实习工作报告（精选6篇）
万用表实习工作报告万用表实习工作报告（精选6篇）一段难忘的实习生活结束了，这段时间里，一定有很多值得分享的经验吧，需要回过头来对这段实习经历认真地分析总结了。
那么什么样的实习报告才是好的实习报告呢？下面是小编帮大家整理的万用表实习工作报告，仅供参考，大家一起来看看吧。
万用表实习工作报告篇1一、MF-47万用表的工作原理:万用表主要是由指示器、测量电路和转换装置三部分组成。
指示器俗称表头，用来指示被测电量的数值，通常为磁电式微安表。
表头是万用表的关键部分，万用表的灵敏度、准确度及指针回零等大都决定于表头的性能。
表头的灵敏度是以满刻度的测量电流来衡量的，满刻度偏转电流越小，灵敏度越高。
一般万用表表头灵敏度在10~100μA左右。
测电压时的内阻越大，其性能就越好。
测量电路的作用是把被测的电量转化为适合于表头要求的微小直流电流，由电阻、半导体元件及电池组成。
它通常包括分流电路、分压电路和整流电路。
分流电路将被测大电流通过分流电阻变成表头所需要的微小电流，分压电路将被测得高电压通过分压电阻变换成表头所需的低电压；整流电路将被测的交流，通过整流转变成所需的直流电。
二、安装配对过程：第一步：清点材料，清点各个原件是否有缺失。
第二步：将各电阻元器件对应各电阻的阻值。
第三步：焊接。
对照电路图，将原件按照图示插入对应的焊孔内用焊烙铁焊锡纸丝进行焊接。
使用电烙铁时，插上电源插头后，电烙铁温度上升的同时，待加热到焊锡熔点时，再往烙铁头上加焊锡。
焊接时的注意事项：在焊接过程中，电烙铁温度很高，需正确持有焊烙铁，以防烫伤。
焊接时，确认电阻，元器件是否对应焊孔，焊点是否圆滑饱满，有无虚焊，连焊造成短路的现象。
焊接的电阻电容，二极管后要先查看是否存在错焊，二极管上白色一圈代表负极，如无错焊漏焊的情况在安照说明书安装电位器，输入插管，晶体管插座。
焊接晶体管插座的时候要注意按照要先将金属弹片插入孔内然后要将应引脚弹片眼凹槽按压到垂直后，将引脚对准焊盘焊接。
万用表的组装和调试实训报告[五篇]
![万用表的组装和调试实训报告[五篇]](https://img.taocdn.com/s3/m/76eda779302b3169a45177232f60ddccda38e633.png)
万用表的组装和调试实训报告[五篇]第一篇：万用表的组装和调试实训报告万用表的组装和调试实训报告一．万用表的组装和调试目的和要求万用表的组装和调试其目的是巩固和加深所学电子技术的知识，了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，全面提高学生的实践动手能力和分析问题、解决实际问题的能力；使学生对电子产品生产获得一定感性认识，为今后从事电子产品制作与创新设计工作奠定初步的实践基础。
在上课的时候我们自己动手安装万用表，旗舰需要们们自己识别集成电路的电阻值，电容，电位器，二极管等等器件。
然后自己安装元件，动手焊接，组装和调试，知道最终做出一个可以在实际中使用的万用表。
在此过程中学会使用基本工具，比如尖嘴钳、剥线钳，还有电烙铁，焊锡，另外在实践中不可避免的会遇到各种问题，这可以培养我们的排查问题，解决问题的能力。
在学习安装万用表的同时，还要学会识别电路图原理，了解万用表的各个功能是通过什么原理来实现的，以此了深入解到曾经在课堂上学过各种元件电路模型的应用方法和误差。
在组装的过程中也要学会抓住细节精益求精，有条理的操作和分析问题。
二．Mf47的组成部分指针式万用表的型式很多，但基本结构是类似的。
指针式万用表的结构主要由表头、档位转换开关、测量线路板、面板等组成表头是万用表的测量显视装置，指针式万用表采用控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。
万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。
三．Mf47安装原理及准备工作1.整理元器件首先因该是根据产品盒内的说明书指示清点各个原件是否有缺失。
2.电阻识别读数方法红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5% 第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。
万用表的安装与调试实习报告
电子工艺实习报告——万用表的安装与调试实习一、实习名称：万用表的安装与调试二、实习时间：2010年1月4日——2010年1月16日三、指导老师：*****************四、同组实验者：**********四、万用表的原理：1、“万用表”是万用电表的简称，它是我们电子制作中一种多功能、多量程的必不可少的工具。
万用表能测量电流、电压、电阻、有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。
万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。
当微小电流通过表头，就会有电流指示。
但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。
万用表有很多种，现在最流行的有机械指针式的和数字式的万用表.2、天宇MF47万用表设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程. 表头设计万用表的测量显示装置，指针式万用表采用控制显示面板+表头一体化结构；档位开关用来选择被测量电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。
3、当我们把档位开关旋钮SA打到交流电压档时，通过二极管VD整流，电阻R3限流，由表头显示出来。
当打到直流电压档是无须二极管整流，仅需要电阻R3限流，表头即显示。
测电阻时将转换开关SA拨到欧姆档，这时外部没有电流通入，因此必须使用内部电池作为电源，设外接的被测电阻为Rx，表内的总电阻为R,形成的电流为I,由Rx,电池E,可调电位器Rp,固定电阻Rl和表头部分组成闭合回路，形成的电流使表头偏转。
红表棒与电池的负极相连，通过电池的正极和电位器和固定电阻相连，经过表头接到黑表棒与被测电阻形成回路产生电流使表头显示五、实习目的：1、万用表是最常用的电工仪表之一，通过本次实习，了解万用表的工作原理，在此基础上学会万用表的安装、调试、使用，并学会排除一些万用表的常见故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训报告REPORT ON ENGINEERING TRAINING姓名：班级：学院：学号：时间：万用表组装与调试摘要工程实训中组装的MF47型万用表，它是我们生活及工作和学习上常用的表，我们在以后的电子制作中一个必不可少的工具。
通过学习它的基本工作原理（利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻），计算出万用表的每一个测量档位的电阻值，然后安装、调试、使用，并学会排除一些万用表的常见故障。
在安装MF47型万用表的过程中，焊接技术是必不可少的操作技能，其中电烙铁是最常用的焊接工具。
在电子制作中，元器件的连接处都需要焊接，焊接的质量对制作的质量影响极大。
所以，安装MF47型万用表，必须掌握焊接技术，练好焊接基本功，了解焊接时的一些注意事项。
关键词：万用表原理、焊接技术、万用表安装与调试。
目录第一章工程实训的目的与意义1.1 工程实训的目的 (3)1.2 工程实训的意义 (3)第二章 MF47型万用表的结构和原理2.1 MF47型万用表的原理图 (4)2.2 MF47型万用表个档原理分解图 (4)2.2.1 直流电压档工作原理图 (4)2.2.2 交流电压档工作原理图 (5)2.2.3电流档工作原理图 (6)2.2.4 欧姆档工作原理图 (7)第三章焊接的基本知识和技巧3.1焊接的基本知识 (8)3.2 焊接万用表时的注意事项 (8)3.3 如何提高焊接质量 (9)3.4 焊接后焊点的检测 (10)3.5 焊接的心得体会 (10)第四章MF47型万用表的安装过程4.1 安装前的准备工作 (10)4.2 万用表的安装过程 (11)第五章MF47型万用表的调试5.1 MF47型万用表的调试过程 (11)第六章工程实训的心得体会6．1 心得体会 (12)附录一：工程训练成绩评定表附录二：南昌大学科学技术学院专业综合实验与设计及工程训练撰写的基本要求第一章工程实训的目的与意义一工程实训的目的1．理解工程实训与其它课程的不同（工程实训要求我们更好地运用课堂上的相关知识指导，并且应用它们解决实际问题，它主要提高我们的实际操作能力和独立思考﹑解决问题的能力）。
2．国内的发展趋势：A．目前国内有三十余所高校实施（3+1）。
B．江西省有三十所大专高校建设了创新实验区。
3．加强学生们的实践动手能力和独立完成能力。
4．通过万用表组装实训，进一步熟悉万用表结构、工作原理和使用方法。
5．了解电路理论的实际应用，熟悉仪表的装配和调试工艺，提高专业技能。
6．培养学生的自己动手能力，独立思考，遇到问题时能够独立解决。
二工程实训的意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。
通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。
通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。
万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。
锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。
第二章 MF47型万用表的结构和原理一MF47型万用表的原理图二 MF47型万用表各档原理分解图1) 直流电压档工作原理B工作原理图2) 交流电压档工作原理图A 各档位的计算过程B工作原理图3)电流档工作原理图A 各档位的计算过程B工作原理图4) 欧姆档工作原理图A 各档位的计算过程B工作原理图第四章焊接的基本知识与技巧一焊接的基本知识焊接前应该看元件是否有氧化层，因为元件经过长期存放，会在元件表面形成氧化层，不但使元件难以焊接，而且影响焊接质量，一般应首先清除元件表面的氧化层，但注意用力不能过猛，以免使元件引脚受伤或折断。
在使用电烙铁前，应该在烙铁加热的过程中将焊锡丝送到烙铁头上，焊锡丝在一定温度时熔化，将烙铁头镀锡，保护烙铁头，镀锡后的烙铁头为白色。
如果烙铁头上挂有很多的锡，不易焊接，可在烙铁架中带水的海棉上抹去多余的锡，但不可在工作台或者其他地方抹去。
焊接时先将电烙铁在线路板上加热，大约两秒钟后，送焊锡丝，观察焊锡量的多少，不能太多，造成堆焊；也不能太少，造成虚焊。
当焊锡熔化，发出光泽时焊接温度最佳，应立即将焊锡丝移开，再将电烙铁移开。
为了再加热中使加热面积最大，要将烙铁头的斜面靠在元件引脚上，烙铁头的顶尖抵在线路板的焊盘上。
焊点高度一般在2毫米左右，直径应与焊盘相一致，引脚应高出焊点大约0.5mm。
焊接元件时，应对照图纸插放元器件，用万用表校验，检查每个元器件插放是否正确、整齐，二极管、电解电容极性是否正确，电阻读数的方向是否一致，全部合格后方可进行元器件的焊接。
焊接完后的元器件，要求排列整齐，高度一致。
为了保证焊接的整齐美观，焊接时应将线路板板架在焊接木架上焊接，两边架空的高度要一致，元件插好后，要调整位置，使它与桌面相接触，保证每个元件焊接高度一致。
焊接时如果线路板未放水平，应重新加热调整。
焊接时，电阻不能离开线路板太远，也不能紧贴线路板焊接，以免影响电阻的散热。
焊接时不允许用电烙铁运载焊锡丝，因为烙铁头的温度很高，焊锡在高温下会使助焊剂分解挥发，易造成虚焊等焊接缺陷。
二焊接万用表时的注意事项（1）在拿起线路板的时候，最好带上手套或者用两指捏住线路板的边缘。
不要直接用手抓线路板两面有铜箔的部分，防止手汗等污渍腐蚀线路板上的铜箔而导致线路板漏电。
（2）如果在完装完毕后发现高压测量的误差较大，可用酒精将线路板两面清洗干净并用电吹风烘干。
电路板焊接完毕后，用橡皮将三圈导电环上的松香、汗渍等残留物擦干净。
否则易造成接触不良。
（3）焊接时一定要注意电刷轨道上一定不能粘上锡，否则会严重影响电刷的运转。
为了防止电刷轨道粘锡，切忌用烙铁运载焊锡。
由于焊接过程中有时会产生气泡，使焊锡飞溅到电刷轨道上，因此应用一张圆形厚纸垫在线路板上。
（4）如果电刷轨道上粘了锡，应将其绿面朝下，用没有焊锡的烙铁将锡尽量刮除。
但由于线路板上的金属与焊锡的亲和性强，一般不能刮尽，只能用小刀稍微修平整。
（5）在每一个焊点加热的时间不能过长，否则会使焊盘脱开或脱离线路板。
对焊点进行修整时，要让焊点有一定的冷却时间，否则不但会使焊盘脱开或脱离线路板，而且会使元器件温度过高而损坏。
三如何提高焊接质量1、选用合适的焊剂、焊料焊接时最常用的焊料是焊锡。
如市场上供应的Sn60焊丝，它的熔点低，电气和机械性能也比较优良。
但应注意，目前市场上已有质量非常低劣的焊锡丝，尽管外表光亮，内部充满了松香，其杂质量过高，使焊接性能变差，流动性降低，焊接时焊点失去了光泽并出现麻点，容易造成虚焊。
焊剂分为有机类、无机类和树脂三大类。
无机焊剂俗称焊油，其化学作用强，有很强的活性，但腐蚀性强，通常不用。
有机类焊剂也有一定的腐蚀性，一般也不单独使用。
松香焊剂是一种可靠的焊剂，它在电路维修和电子制作中应用广泛。
松香在加热条件下，有一定清除氧化物的能力，而且腐蚀性小，但松香去除氧化物的能力差，助焊作用弱，为提高助焊性能，可在松香中加入适量的活化成分，如加入少许甘油。
2、刮脚与搪锡将焊接的元件和导线进行刮脚和搪锡。
有些导线和元件看上去较光亮，实际上表面仍有一层氧化层，直接焊上后形成焊锡包住引脚，看上去是一个封闭的焊点，但很可能形成虚焊。
3、掌握焊接时间焊接时应根据不同的焊接对象，确定不同的焊接时间。
对于元件，焊接时间过长，会烫坏它，使印刷板上的铜箔翘起，时间过短，会造成加热不充分，焊剂作用不够，焊点强度降低，造成虚焊。
一般焊接时间控制在2秒钟左右为宜，若是导线、金属等焊接，时间可相对长些。
4、不要用烙铁头运载焊锡在焊接时，有人习惯用烙铁头作为运载焊锡的工具，这是不正确的。
因为手工焊接通常是用有焊剂的焊料，若烙铁头先接触焊料，并作为运载工具，那么焊剂在高温下早就分解挥发，使焊接时已处于无焊剂状态，容易产生焊接缺陷。
焊接时要一手拿烙铁，一手拿焊锡丝，，边加热边提供焊料。
四焊接后焊点的检测焊接合格的点，一般锡点都会形成内弧，锡点圆满光滑无针孔无松香渍。
零件有线脚，线脚的长度要在1—1.2mm之间。
锡将整个锡位及零件脚包围。
看焊接是否不合格，首先看是否有元件之间的错位，如果有，应及时的改正。
焊点是否是虚焊，是否有零件间的脚相互接触引起短路。
焊接时加锡太少，可以再次加锡。
如果多锡，零件的脚全部被覆盖或形成外弧形，应该去掉一些锡。
五焊接的心得体会焊接一个好的焊点，首先应该注意在使用电烙铁前，应该在烙铁加热的过程中给烙铁头镀锡，元件的表面没有氧化层。
焊接时先将电烙铁在线路板上加热，大约两秒钟后，送焊锡丝，观察焊锡量的多少，不能太多，也不能太少，应该根据焊点的大小适当的送焊锡。
当焊锡熔化，发出光泽时，应立即将焊锡丝移开，再将电烙铁移开。
在移开电烙铁时，应该注意将电烙铁沿着元件的引脚向上抬起，这样便可以形成一个光亮的三角形，焊点也不会偏位。
如果焊点送锡太少，应该再次送锡，这时不宜加太多的锡。
这样，焊接时便可以焊接出一个好的焊点。
第四章MF47型万用表的安装过程一安装前的准备工作1.在焊接前，我们应该前检查我们的万用表的元件清单，清点完后请将材料放回塑料袋，弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。
2.首先在万用表的外包装泡沫壳上写出所有电阻的阻值，然后取出29个普通电阻，根据电阻上的色环来读出每个电阻的阻值，分别将读出来的电阻插到对应的29个电阻的位置上，完成后，用数字万用表分别检测每个电阻的阻值，看是否有电阻读错。
将四个二极管也插到上面。
3.将V 型电刷和后盖等零件放入工具箱中，取出MF47D线路板放在工作台上。
4.给电烙铁加热，并在烙铁加热的过程中将焊锡丝送到烙铁头上，在烙铁头镀锡。
如果烙铁头上挂有很多的锡，可在烙铁架中带水的海棉上抹去多余的锡。
然后放在烙铁架上。
二万用表的安装过程1. 按照实验原理图将电阻器准确装人规定位置。
要求标记向上，字向一致。
尽量使电阻器的高低一致。
焊完后将露在印制电路板表面多余引脚齐根剪去。
2．然后焊接4个二极管和电容。
注意二极管和电容的正负极性。
3．根据装配图固定4个支架，晶体管插座，保险丝夹，零欧姆调节电位器和蜂鸣器。
4．焊接转换开关上交流电压档和直流电压档的公共连线，各档位对应的电阻元件及其对外连线，最后焊接电池架的连线。
至此，所有的焊接工作已完成。
5．电刷的安装，应首先将档位开关旋钮打到交流250伏档位上，将电刷旋钮安装卡转向朝上，V形电刷有一个缺口，应该放在左下角，因为电路板的3条电刷轨道中间的2条间隙较小，外侧2条较大，与电刷相对应。
