光分路器附加损耗表:

合集下载

有线电视光网系统中光分路器的损耗计算

有线电视光网系统中光分路器的损耗计算

有线电视光网系统中光分路器的损耗计算一、光功率单位介绍在实际运用中,光功率单位常采用mw或分贝值dBm在有线电视系统中,利用场强仪测得的射频电平是以dBpV为单位表示的,dB表示一个相对值,如甲的功率为18dBm,乙的功率为10dBm,则可以说甲比乙大8dB,dBm是功率绝对值的单位,不要相互搞混淆了。

二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。

在实际的运用中,常常用光分路器把光发射机输出的光信号分成强度不等的几路输出,光强较大的一路传输到较远的设备,光强弱的一路传输到较近的距离,以使各个光节点都能得到近似相等的光功率。

光分路器对各支路光功率分配的比例称为分光比,分光比K 定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。

分光损耗:不同的分光比对光信号产生的损耗就叫做分光损耗,其值为-10lgK。

驸加损耗:光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时,光信号通过光分路器时除分光损耗外,还有光分路器本身对光信号产生的损耗,这种损耗称为光分路器附加损耗。

插入损耗:插入损耗包括分光损耗和附加损耗两部分,即插入损耗(dB)=-10lgk+附加损耗。

同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。

三、光链路损耗的计算光链路损耗包括三个部份:一是光缆对光信号强度产生的衰减;二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减,例如光分路器的分光损耗和附加损耗。

光链路全程损耗可按下式计算:A=aL-10lgk+Ac+Af。

式中:A为光链路全程损耗,aL为光纤对所传输光信号的衰减,α为光衰减系数,L为光缆长度。

在设计中在光信号波长为1310nm时一般取α=O.4dB/km,当光信号波长为1550nm时,可取α=0.25dB/Km(包括熔接损耗)。

Ac为插头损耗,每个接头可按0.5dB计算。

Af伪光分路器附加损耗,设计中可按下表所示值计算。

如何计算光网络损耗

如何计算光网络损耗

1 / 5如何计算光网络损耗GEPON的光网络是由光纤、光纤耦合器和光分离器构成。

从OLT 到ONU传输距离受到OLT、ONU的发射功率、接收灵敏度;光缆的长度;和光分路器的插入损耗影响。

下面是这些设备的相关参数:OLT, ONU的光参数发射功率:+2dBm ~+6dBm接收灵敏度-26dBm 光纤衰耗:0.3db/公里光分路器损耗:理论xx1*n光分路器的光衰耗:=10log(1/n)。

以此计算:1×2的光分路器衰耗-3db;1×4的光分路器衰耗-6db;1×8的光分路器衰耗-9db;1×16的光分路器衰耗-12db;1×32的光分路器衰耗-15db。

但在实际的产品的衰耗大于理论值,具体插入损耗参见光分离器的说明书。

光分路器的级联和级数无关,和光分路器的衰耗相关。

例:假设OLT到ONU的距离10公里,使用两级光分路器,1个1×4和4个1×8构成。

OLT、ONU的发射功率和接收灵敏度之间相差26db;2 / 5光纤衰耗:10×0.3=3db 光分路器衰耗:光网络衰耗总和为:15+3=18db这只是理论计算,但在实际网络中,还需要考虑使用耦合器等导致衰耗增大,可以使用光功率计测试。

在这就要先了解发送光功率和光接收机灵敏度,发送光功率(典型值)是指光发射机正常输出光功率,以dbm为单位,光接收机灵敏度是指光接收机正常工作时所允许的输入光功率最小值。

以dbm为单位。

最大光链路损耗是对发射机和接收机正常工作时所允许的光纤传输通道最大损耗值(即发送光功率-光接收机灵敏度)。

假设光端机的发送光功率为-4.50dbm,光接收机灵敏度为-14.8dbm,那最大光链路损耗为-4.5dbm-(-14.8)dbm=10.3dbm。

通过最大光链路损耗中我们就可以初步估算出光端机的最远传输距离。

例题:假如有A=10公里、B=8公里、C=5公里在不同距离的3只光接收机,要求当光机接收电平是0dBm时,发射机的功率要多少mW 和光分路器各路的分光比为多少?(设每公里的光损耗为0.4dB,分光器插耗为0.4dB,光缆接头等损耗1dB)计算1:A路=0+10*0.4+0.4+1=5.4dBm=3.46737mW B路=0+8*0.4+0.4+1=4.6dBm=2.88403mW C路=0+5*0.4+0.4+1=3.4dBm=2.18776mW那么发射光的总功率P=3.46737+2.88403+2.18776=8.53916mW也很容易得出各路的分光比为:A路B路3 / 5C路注评1:以上答案不算对.一般光缆接头损耗都包含在每公里光损耗里了,不需要单独计算。

不同规格的分光器的插损(衰减)

不同规格的分光器的插损(衰减)

回答人的补充2009-09-09 08:17在光链路的设计中,要碰到光纤损耗、分光损耗、分光附加损耗、活动接头损耗和光链路(总)损耗几项参数,很显然,光链路损耗是以上其他几项损耗值的总和:光链路损耗=光纤损耗+分光损耗+分光附加损耗+活动接头损耗 (dB)光纤损耗,是光信号在光纤中传输时光功率消耗引起的,在设计时1310nm通常按每km0.4dB计算,1550nm通常按0.25dB计算。

某一光路光纤损耗的dB数,换算成该路单路功率损耗mW数按下式计算:某单路功率损耗=100.1光纤损耗(mW)(某路)分光比K=某单路功率损耗/各路功率损耗总和(某路)分光损耗= -10lg K (dB)分光损耗,实际上是分光时的光功率转移造成的,不是光功率的消耗引起的,因此在计算分光比时不能将它计算进去。

但是在计算光链路总损耗时必须将它加进去。

分光附加损耗,是分光时的分光器自身消耗了光功率造成的;活动接头损耗也是其自身消耗了光功率造成的,因此这两项本来应该在计算分光比时都加进和光纤损耗中,算出三者的总损耗dB数,然后换算出损耗总功率数mW,再据此计算出分光比,这样计算得出的最后计算结果最为准确。

但是由于分光附加损耗和活动接头损耗的量值,比光纤损耗要小得多,而且各条光链路的数值基本相等,在计算分光比时把各条光路的这两项数值统统忽略不计,对分光比计算结果的影响很微小。

因此,通常在计算分光比时都把分光附加损耗和活动接头损耗忽略不计,仅仅将光纤损耗换算成光功率来计算分光比。

但是在计算光链路总损耗的时候,这两项数值都要计算进去。

分光器附加损耗的大小,和分光路数的多少有关,设计时可从表1中选取数值。

表1 分光器的附加损耗值分光路数2345678910111216损耗dB0.200.300.400.450.500.550.600.700.800.901.001.20活动接头损耗,要根据光链路中活动接头的总数量计算,通常按每个接头0.3~0.5dB选取。

各型光分路器光功率计算表

各型光分路器光功率计算表

设定光功率衰减值(dBm/KM):
0.25
光分路器输入光功率(dBm)= 2.2103
光接收机 光功率(dBm) 光分路器 光分比 距离(KM) 输入光功 (1×2) 光 功(mw) 率(dBm) -1.00 1 50.00% -2 0.79 -1.00 2 50.00%器 入光功率,同时用于计算光放大器 功率输出值;表中设定光功率衰减 根据光信号使用情况设定,建议1 设定值为0.4,1550nm设定值为0. 距离作为变量根据实际情况设置; 收机输入光功率可根据设计需要自 定,建议设定为-2dBm。
表主要用于计算光分路器的输 ,同时用于计算光放大器的光 值;表中设定光功率衰减值可 号使用情况设定,建议1310nm 0.4,1550nm设定值为0.25国。 变量根据实际情况设置;光 接 光功率可根据设计需要自行设 设定为-2dBm。

分路器插入损耗和分光比测试实验

分路器插入损耗和分光比测试实验

姓名:吴孟杰 班级:光信科0902班 学号:0120914430215
分路器插入损耗和分光比测试实验
一. 数据处理
数据处理:
输入功率均值Pi ̅=251.0+251.0+251.7
3=251.2 uw
输出功率均值P1̅̅̅̅=114.2+114.7+115.33=114.7 uw
I.L1=-10 I.L2=-10E.L=-10对于分光比:
C.R1=P1̅̅̅̅Pi ̅̅̅
3.27 dB
二. 实验分析
1.分析Y 型分路器各路损耗的关系
在上面的实验数据处理中,我们可以得到这样的数学关系:I.L1=E.L+a(C.R1),而I.L2=E.L+ a(C.R2),即Y 型分路器的一路损耗中的插入损耗几乎等于附加损耗与分光比损耗的和,但是这并不意味着插入损耗包含这两者。

插入损耗定义为输出端口的光功率相对全部输入光功率的减少值,附加损耗定义为所有输出端口的光功率总和相对于全部输入光功率的减小值,体现器件制造工艺质量的指标,分光比为耦合器各输出端口的输出功率的比值,弄清这三者关系之后,就会发现这三者不是包含关系。

2.Y型分路器的分光比测试值与实际值有差异,原因是什么?
对于理论值,分光比是1:1,实验测量值为47:53,接近理论值,造成这一差异的原因有两路输出的光纤弯曲程度不一样、输出端面清洁度不一样、在两路输出功率的读取时人为的读数误差等都会导致这样的结果。

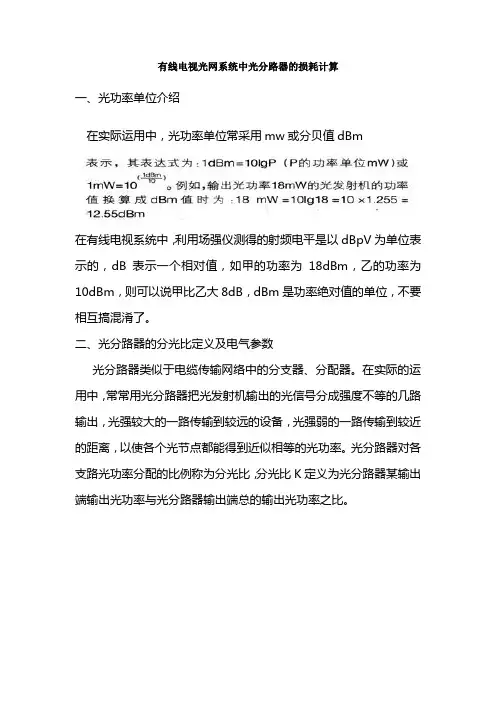

光系统损耗计算讲解

光系统损耗计算讲解

有线电视光网系统中光分路器的损耗计算一、光功率单位介绍在实际运用中,光功率单位常采用mw或分贝值dBm在有线电视系统中,利用场强仪测得的射频电平是以dBpV为单位表示的,dB表示一个相对值,如甲的功率为18dBm,乙的功率为10dBm,则可以说甲比乙大8dB,dBm是功率绝对值的单位,不要相互搞混淆了。

二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。

在实际的运用中,常常用光分路器把光发射机输出的光信号分成强度不等的几路输出,光强较大的一路传输到较远的设备,光强弱的一路传输到较近的距离,以使各个光节点都能得到近似相等的光功率。

光分路器对各支路光功率分配的比例称为分光比,分光比K定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。

分光损耗:不同的分光比对光信号产生的损耗就叫做分光损耗,其值为-10lgK。

驸加损耗:光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时,光信号通过光分路器时除分光损耗外,还有光分路器本身对光信号产生的损耗,这种损耗称为光分路器附加损耗。

插入损耗:插入损耗包括分光损耗和附加损耗两部分,即插入损耗(dB)=-10lgk+附加损耗。

同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。

三、光链路损耗的计算光链路损耗包括三个部份:一是光缆对光信号强度产生的衰减;二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减,例如光分路器的分光损耗和附加损耗。

光链路全程损耗可按下式计算:A=aL-10lgk+Ac+Af。

式中:A为光链路全程损耗,aL为光纤对所传输光信号的衰减,α为光衰减系数,L为光缆长度。

在设计中在光信号波长为1310nm时一般取α=O.4dB/km,当光信号波长为1550nm时,可取α=0.25dB/Km(包括熔接损耗)。

Ac为插头损耗,每个接头可按0.5dB计算。

Af伪光分路器附加损耗,设计中可按下表所示值计算。

光分路器的损耗

光分路器的损耗

分光网络中光分路器的损耗计算一、光功率单位介绍在实际运用中,光功率单位常采用mw或分贝值dBm在有线电视系统中,利用场强仪测得的射频电平是以dBpV为单位表示的,dB表示一个相对值,如甲的功率为18dBm,乙的功率为10dBm,则可以说甲比乙大8dB,dBm是功率绝对值的单位,不要相互搞混淆了。

二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。

在实际的运用中,常常用光分路器把光发射机输出的光信号分成强度不等的几路输出,光强较大的一路传输到较远的设备,光强弱的一路传输到较近的距离,以使各个光节点都能得到近似相等的光功率。

光分路器对各支路光功率分配的比例称为分光比,分光比K 定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。

分光损耗:不同的分光比对光信号产生的损耗就叫做分光损耗,其值为-10lgK。

驸加损耗:光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时,光信号通过光分路器时除分光损耗外,还有光分路器本身对光信号产生的损耗,这种损耗称为光分路器附加损耗。

插入损耗:插入损耗包括分光损耗和附加损耗两部分,即插入损耗(dB)=-10lgk+附加损耗。

同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。

三、光链路损耗的计算光链路损耗包括三个部份:一是光缆对光信号强度产生的衰减;二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减,例如光分路器的分光损耗和附加损耗。

光链路全程损耗可按下式计算:A=aL-10lgk+Ac+Af。

式中:A为光链路全程损耗,aL为光纤对所传输光信号的衰减,α为光衰减系数,L为光缆长度。

在设计中在光信号波长为1310nm时一般取α=O.4dB/km,当光信号波长为1550nm时,可取α=0.25dB/Km(包括熔接损耗)。

Ac为插头损耗,每个接头可按0.5dB计算。

Af伪光分路器附加损耗,设计中可按下表所示值计算。

光分路器的损耗计算[整理]

光分路器的损耗计算[整理]

分光网络中光分路器的损耗计算一、光功率单位介绍在实际运用中,光功率单位常采用mw或分贝值dBm在有线电视系统中,利用场强仪测得的射频电平是以dBpV为单位表示的,dB表示一个相对值,如甲的功率为18dBm,乙的功率为10dBm,则可以说甲比乙大8dB,dBm是功率绝对值的单位,不要相互搞混淆了。

二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。

在实际的运用中,常常用光分路器把光发射机输出的光信号分成强度不等的几路输出,光强较大的一路传输到较远的设备,光强弱的一路传输到较近的距离,以使各个光节点都能得到近似相等的光功率。

光分路器对各支路光功率分配的比例称为分光比,分光比K 定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。

分光损耗:不同的分光比对光信号产生的损耗就叫做分光损耗,其值为-10lgK。

驸加损耗:光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时,光信号通过光分路器时除分光损耗外,还有光分路器本身对光信号产生的损耗,这种损耗称为光分路器附加损耗。

插入损耗:插入损耗包括分光损耗和附加损耗两部分,即插入损耗(dB)=-10lgk+附加损耗。

同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。

三、光链路损耗的计算光链路损耗包括三个部份:一是光缆对光信号强度产生的衰减;二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减,例如光分路器的分光损耗和附加损耗。

光链路全程损耗可按下式计算:A=aL-10lgk+Ac+Af。

式中:A为光链路全程损耗,aL为光纤对所传输光信号的衰减,α为光衰减系数,L为光缆长度。

在设计中在光信号波长为1310nm时一般取α=O.4dB/km,当光信号波长为1550nm时,可取α=0.25dB/Km(包括熔接损耗)。

Ac为插头损耗,每个接头可按0.5dB计算。

Af伪光分路器附加损耗,设计中可按下表所示值计算。

光通道损耗计算表--修改版

光通道损耗计算表--修改版

衰减合计 (dB) 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
黄颜色部分即 把表中颜色去掉
红色部分即可。 红色部分即可。
参数值 0.36 0.4 0.8 0.5 0.5 0.08 0.12 0.15 21 21.5 17.7 18.2 14 14.5 10.7 11.2 7.3 7.8
主干光缆
参数数量 配线光缆
引入光缆
注: 1、全程光纤损耗富余度要求: (1)当传输距离小于或等于5公里时, ODN全程损耗富余度不少于1 dB; (2)当传输距离大于5公里且小于等于10公里时,ODN全程损耗富余度不少于2 dB; (3)当传输距离大于10公里时,ODN全程损耗富余度不少于3 dB。 2、当光缆为环型结构时,光缆长度为A、B向中较长一方的长度值。
填表说明: 填表说明: 本表已经做好了链接, 1、本表已经做好了链接,大家把自己工程统计的值填写在黄颜色部分即 然后把表复制到说明中相应位置(见说明)。 )。复制前要把表中颜色去掉 可,然后把表复制到说明中相应位置(见说明)。复制前要把表中颜色去掉 。 表中没有用到的数据请不要删除,一并复制过去,避免出错。 2、表中没有用到的数据请不要删除,一并复制过去,避免出错。 3、室外光缆中光纤衰减系数(dB/km) 室内光缆中光纤衰减系数(dB/km) 室内外光缆中光纤衰减系数(dB/km) 活动连接器插入损耗(dB/个) 现场连接器插入损耗(dB/个) 分立式光缆光纤熔接接头损耗(dB/每个接头) 光纤带光缆光纤熔接接头损耗(dB/每个接头) 单芯光纤机械式接续器插入损耗(dB/个) 1:64光分路器插入损耗(dB/个) 2:64光分路器插入损耗(dB/个) 1:32光分路器插入损耗(dB/个) 2:32光分路器插入损耗(dB/个) 1:16光分路器插入损耗(dB/个) 2:16光分路器插入损耗(dB/个) 1:8光分路器插入损耗(dB/个) 2:8光分路器插入损耗(dB/个) 1:4光分路器插入损耗(dB/个) 2:4光分路器插入损耗(dB/个) 全程光纤损耗富余度(dB) ODN光功率预算(dB)

光分路器测试表格

光分路器测试表格
指标说明:
2、OBD下行口输出光功率指标说明:计算公式为:ONU收光最差极限值-分光器(不含分光器)至ONU的设计损耗-维护考虑余量=-(25-3-2)=-20dB。
3、onu侧(全程光功率)指标说明:要求ONU接收光功率在接收灵敏度值范围内:在ONU接收端测试光功率值﹥﹦-25dB;
4、插入损耗指标说明:OBD的插入损耗指标:< 0.6+3.6 lg2 n(n为分路比)
5、分路器的均匀一致性:< 1.0 lg2 n(n为分路比),n=32时,< 5dB
参数
平面光波导分路器
熔融拉锥型分路器
工作波长范围
1260-1650nm
1310(1550)正负40nm
功率分配比例
均分
可变,不等分
最大插入损耗(dB)
1:04
7.2
7.2
1:08
10.5
10.532
一、网络配置
建议项目进度管控表增加下两个环节完成时间填报
项目
完成时间
执行人
宽带(BAS)业务SVLAN配置
宽带(OLT)业务SVLAN配置
二、光功率记录
OBD编号
OBD名称
安装地址
分路编号
1、OBD上行口输入光功率
2、OBD下行口输出光功率
3、onu侧(全程光功率)
4、插入损耗
5、分路器的均匀一致性(最大损耗与最小损耗的差)
16.5
17.5
插入损耗均匀性(dB)
1:04
0.6
1.6
1:08
0.8
1.8
1:16
1.2
2.4
1:32
1.7
3

光分路器测算表

光分路器测算表

1分21分2节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 1.260.5000 3.010.20.5 1.710.000.00-2(2.00)0.63 1.260.5000 3.010.20.5 1.711分31分3节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 1.890.3333 4.770.30.5 3.570.000.00-2(2.00)0.63 1.890.3333 4.770.30.5 3.570.000.00-2(2.00)0.63 1.890.3333 4.770.30.5 3.571分41分4节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 2.520.2500 6.020.40.5 4.920.000.00-2(2.00)0.63 2.520.2500 6.020.40.5 4.920.000.00-2(2.00)0.63 2.520.2500 6.020.40.5 4.920.000.00-2(2.00)0.63 2.520.2500 6.020.40.5 4.921分51分5节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 3.150.2000 6.990.450.5 5.940.000.00-2(2.00)0.63 3.1550.2000 6.990.450.5 5.940.000.00-2(2.00)0.63 3.1550.2000 6.990.450.5 5.940.000.00-2(2.00)0.63 3.1550.2000 6.990.450.5 5.940.000.00-2(2.00)0.63 3.1550.2000 6.990.450.5 5.941分61分6节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.780.000.00-2(2.00)0.63 3.790.16677.780.50.5 6.781分71分7节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.500.000.00-2(2.00)0.63 4.420.14298.450.550.57.501分81分8节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.300.08-1(0.93)0.81 6.520.12399.070.60.59.240.300.08-1(0.93)0.81 6.520.12399.070.60.59.240.400.10-1(0.90)0.81 6.520.12469.040.60.59.240.400.10-1(0.90)0.81 6.520.12469.040.60.59.240.500.13-1(0.88)0.82 6.520.12549.020.60.59.240.500.13-1(0.88)0.82 6.520.12549.020.60.59.240.600.15-1(0.85)0.82 6.520.12618.990.60.59.240.600.15-1(0.85)0.82 6.520.12618.990.60.59.241分91分9节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.740.000.00-2(2.00)0.63 5.680.11119.540.70.58.741分101分10节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.300.000.00-2(2.00)0.63 6.310.100010.000.80.59.301分111分11节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率1.000.25-1(0.75)0.848.990.093610.290.90.510.941.000.25-1(0.75)0.848.990.093610.290.90.510.940.500.13-1(0.88)0.828.990.090910.410.90.510.940.500.13-1(0.88)0.828.990.090910.410.90.510.940.500.13-1(0.88)0.828.990.090910.410.90.510.940.500.13-1(0.88)0.828.990.090910.410.90.510.94平坝二社0.500.13-1(0.88)0.828.990.090910.410.90.510.940.500.13-1(0.88)0.828.990.090910.410.90.510.940.200.05-1(0.95)0.808.990.089410.490.90.510.940.200.05-1(0.95)0.808.990.089410.490.90.510.940.000.00-1(1.00)0.798.990.088410.540.90.510.941分121分12节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.290.000.00-2(2.00)0.637.570.083310.7910.510.291分131分13节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.640.000.00-2(2.00)0.638.200.076911.1410.510.641分141分14节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.960.000.00-2(2.00)0.638.830.071411.4610.510.961分151分15节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.638.830.071411.46 1.10.511.060.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.360.000.00-2(2.00)0.639.460.066711.76 1.10.511.361分161分16节点名距离线损接收功率入纤功率所需功率总功率分光比分光损耗附加损耗活动头损耗总损耗发出功率0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.740.000.00-2(2.00)0.6310.100.062512.04 1.20.511.740.000.00-2(2.00)0.6310.100.062512.04 1.20.511.740.000.00-2(2.00)0.6310.100.062512.04 1.20.511.740.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.74 0.000.00-2(2.00)0.6310.100.062512.04 1.20.511.742000.5.7余量余量余量余量余量余量余量余量余量余量余量余量余量余量余量。

PON网络基本知识

PON网络基本知识

PON网络基本知识PON网络介绍:GPON(Gigabit-Capable PON) 千兆无源光网络 | 吉比特无源光网络 | 无源光网络,技术是基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准,具有高带宽,高效率,大覆盖范围,用户接口丰富等众多优点,被大多数运营商视为实现接入网业务宽带化,综合化改造的理想技术。

GPON最早由FSAN组织于2002年9月提出,ITU-T在此基础上于2003年3月完成了IT U-T G.984.1 和G.984.2的制定,2004年2 月和6月完成了G.984.3的标准化。

从而最终形成了GPON的标准族。

基于GPON技术的设备基本结构与已有的PON类似,也是由局端的 OLT(光线路终端),用户端的ONT/ONU(光网络终端或称作光网络单元 ),连接前两种设备由单模光纤(SM fiber)和无源分光器(Splitter)组成的 ODN(光分配网络)以及网管系统组成。

对于其他的PON标准而言,GPON标准提供了前所未有的高带宽,下行速率高达 2.5Gbi t/s,其非对称特性更能适应宽带数据业务市场。

提供QoS的全业务保障,同时承载ATM 信元和(或)GEM帧,有很好的提供服务等级、支持QoS保证和全业务接入的能力。

承载 GEM帧时,可以将TDM业务映射到GEM帧中,使用标准的 8kHz(125μs)帧能够直接支持TDM业务。

作为电信级的技术标准, GPON还规定了在接入网层面上的保护机制和完整的OAM功能。

GPON的标准在GPON标准中,明确规定需要支持的业务类型包括数据业务(Ethernet 业务,包括IP 业务和MPEG视频流)、 PSTN业务(POTS,ISDN业务) 、专用线(T1,E1,DS3,E3和ATM业务)和视频业务( 数字视频)。

GPON中的多业务映射到ATM 信元或GEM帧中进行传送,对各种业务类型都能提供相应的QoS保证。

GPON的种类GPON相关终端产品与EPON基本类似,主要分为三种:1)面向大客户、商业用户为主的FTTH/FTTO等类终端,一般称SFU/SBU型ONU。
