锅炉水循环
第6章 锅炉水循环及汽水分离 锅炉 教学课件
第一节 锅炉的水循环
2)为保证水循环的安全,要求下降管总截面积 不小于上升管总截面积的25~35%; 3)下降管带汽防止措施 4)不旨在炉外,包装绝热材料,减少散热损失 4.循环回路的设计原则
• 强制水循环——依靠水泵扬程使工质在受 热面内流动的蒸发系统。
第一节 锅炉的水循环
自然水循环水动力方程式:
下集箱A-A面两边 作用力相等 Pxj Pg (H s H q ) g Pxj Pa Pss Pg Hsg Hqq g Pss Pa
因为: Pxj Pss
整理得: H q g( q ) Pxj Pss
2)上升管热负荷
3)回路的重位高度
4)循环回路的阻力
二、水循环的可靠性指标
1.度循环流速w0——循环回路中水进入上升管时的速
G
w0 3600 f ss
m/s
1m)/s为避免上升管入口段沉积泥渣,w0 不小于0.3
第一节 锅炉的水循环
=20).2供~1热.5锅m炉/s水冷壁的w0=0.4~2m/s,对流管束w0 2.循环倍率K——由下降管进入上升管的水量质及其影响 3.汽水分离装置
第一节 锅炉的水循环
一、自然水循环的基本概念
• 自然水循环:依靠不受热的下降管和受热 的上升管间工质的密度差作为水循环的动 力。
• 自然水循环的回路: 由锅筒、下降管、下 集箱、上升管、上集箱、引出管组成的密 闭回路。
1)w0不小于0.6~0.8m/s;
2)水平倾角不小于15º
第一节 锅炉的水循环
3.下降管带汽 在循环回路中,由于下降管入口阻力过大,
易造成炉水自汽化或上锅筒水位过低造成下降 管入口形成漩涡卷吸蒸汽等原因是下降管带汽,
简述自然循环锅炉汽水循环系统工作流程
简述自然循环锅炉汽水循环系统工作流程自然循环锅炉汽水循环系统是一种利用自然对流原理来实现热能传递的循环系统。
其工作原理简单而高效,常用于一些小型锅炉系统。
下面将详细介绍自然循环锅炉汽水循环系统的工作流程。
1. 水箱:自然循环锅炉汽水循环系统中的重要组成部分是水箱。
水箱通常位于锅炉的下部,用于储存热水。
它可以通过上部的进水口补充水分,同时还设有放水口,用于排放杂质和废水。
2. 锅炉:锅炉是自然循环锅炉汽水循环系统中的热源,主要通过燃烧燃料产生热能。
燃料可以是煤、油或天然气等。
锅炉内部有燃烧室和换热管,燃烧产生的高温烟气通过换热管与水箱中的水进行热交换。
3. 热水上升:当锅炉内燃烧产生的热能传递给水箱中的水时,水的温度逐渐上升。
由于热水比冷水密度小,因此热水会自然上升到水箱的上部。
4. 冷水下降:与热水上升相对应的是冷水下降。
冷水由于密度大,会自然下降到锅炉底部。
这种自然对流的现象使得水箱内部形成了一个循环流动的系统。
5. 水泵:为了增强自然循环锅炉汽水循环系统的循环效果,通常会在系统中加入水泵。
水泵位于水箱的下部,通过抽水将冷水送入锅炉,使得冷水能够更快地被加热。
6. 充分利用热能:通过自然循环,热能可以在锅炉和水箱之间进行高效传递。
燃烧产生的热能通过换热管与水箱中的水接触,使得水的温度逐渐升高。
热水上升到水箱的上部后,可以供给需要热水的设备或者建筑,如供暖系统或热水器。
7. 循环再生:自然循环锅炉汽水循环系统的特点是能够实现循环再生。
当热水被取出后,冷水会重新进入锅炉进行加热,形成循环流动。
这种循环再生的过程可以持续进行,从而提高了热能的利用效率。
总结起来,自然循环锅炉汽水循环系统的工作流程是通过燃烧产生的热能传递给水箱中的水,使得水的温度逐渐升高,热水上升到水箱的上部,冷水下降到锅炉底部,形成循环流动。
通过水泵的辅助,可以增强系统的循环效果,提高热能的利用效率。
这种自然循环的工作原理使得该系统具有简单、高效、可靠的特点,常用于一些小型锅炉系统中。
锅炉的水循环资料

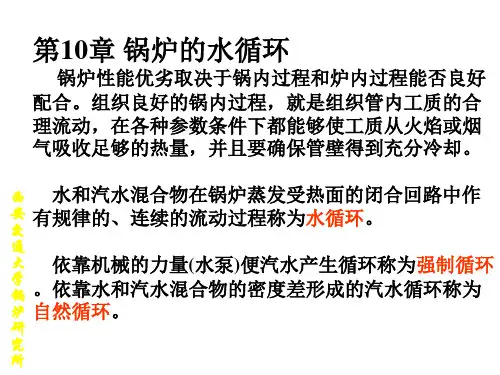

究 所
jx
10.4 循环回路的压差特性
• 在一定的热负荷及结构特性下,压差S和管 内流量G(或质量流速ρw)的关系称为压 差特性或水动力特性,相应曲线称为压差 特性曲线或水动力特性曲线。 西 安 • 用途:分析自然循环回路的工作原理及其 交 通 影响因素,确定回路的工作状态。
大 学 锅 炉 研 究 所
1. 循环流动与流型
目前我国生产的工业锅炉普遍采用自然循环。锅炉的自然循 环回路由锅筒、下降管、水冷壁及联箱组成。如图所示。
西 安 交 通 大 学 锅 炉 研 究 所
下降管布置在炉外不受热。由上 升管组成的水冷壁布置在炉膛内 的四周,紧贴炉墙。上升管中的 汽水混合物向上流动,进入锅筒, 在 锅 筒 中 经 汽 水 分 离 (explain why) ,汽水混合物中的汽进入蒸 汽空间,由蒸汽引出管引出。而 水则进入水空间,与送入锅筒的 给水混合再进入下降管,再次进 行循环。
图11-4 受热水平蒸发管汽液两相流流型
西 安 交 通 大 学 锅 炉 研 究 所
正常情况下,垂直管内蒸汽形成的汽泡,呈乳状悬浮在水中,同水 一起向上流动(图a)。当管壁附近流动阻力较大时,汽泡趋于阻力较 小的管子中间部分,呈柱状上升(图b)。当循环流速较小甚至停滞时, 即产生图c中的流动情况。
西 安 交 通 大 学 锅 炉 研 究 所
l Z d
西 安 交 通 大 学 锅 炉 研 究 所
图12-4 上升管压差与吸热量的关系
3.自补偿能力
由运动压头法:
q较低、x较小、循环倍率K较大时, 随着q的增加,φ的增加大于x的增加, Syd的增加大于总阻力∑ΔP的增加, 回路中的动力大于阻力,使得循环 流量G0相应增加 。
锅炉水循环
锅炉水循环锅炉水循环是指在蒸汽锅炉系统中的一种重要循环过程,它负责将水从锅炉中循环至加热区域,并将加热后的水转化为蒸汽,以供系统使用。
锅炉水循环是蒸汽锅炉正常运行的关键环节,其稳定性和效率直接影响整个系统的性能。
锅炉水循环的基本原理在蒸汽锅炉中,水循环过程主要包括给水加热、蒸发和汽水分离等步骤。
首先,给水经过加热器升温后进入锅炉,在加热的作用下渐渐转化为饱和水蒸汽。
随后,经过炉管蒸发过程,水蒸汽被加热转化为干饱和蒸汽,从而达到系统需要的温度和压力。
锅炉水循环是通过循环泵来实现的,它提供了必要的动力将水从锅炉中循环至加热区域。
在水循环的过程中,不同级别的泵负责不同的任务,包括给水泵、循环泵等,它们协同工作,确保水的顺畅流动和稳定循环。
锅炉水循环的分类根据不同的工作特点和结构形式,锅炉水循环可以分为自然循环和强制循环两种类型。
自然循环自然循环是利用水的密度和温度差异产生的循环动力进行水循环的一种方式。
在自然循环锅炉中,无需外部循环泵,水在锅炉内部自然上升、冷却、下降循环。
这种方式适用于小型、低压、低功率的蒸汽锅炉系统,具有结构简单、操作方便等优点。
强制循环强制循环是通过外部的循环泵提供动力,强制将水循环至加热区域的一种方式。
强制循环适用于大型、高效率的蒸汽锅炉系统,能够确保水的快速流动和加热效率。
这种方式通常用于高压、大功率、高速蒸汽锅炉系统中。
锅炉水循环的优化及注意事项为了提高锅炉水循环的效率和稳定性,需要注意以下几点优化和注意事项:•保持水质清洁:定期对锅炉水进行化学处理,防止水垢和腐蚀的产生,提高热传递效率。
•定期检查泵和管道:确保泵和管道的运行良好,无堵塞和漏水等现象,避免水循环不畅造成事故。
•调节水循环速度:根据锅炉运行情况和负荷变化,合理调节水循环速度,保持系统平衡。
•考虑节能问题:优化锅炉水循环系统,减少能耗和资源浪费,提高系统运行效率。
综上所述,锅炉水循环是蒸汽锅炉系统中不可或缺的重要环节,其稳定性和效率直接关系到整个系统的正常运行。
第六章锅炉水循环及汽水分离
G w0 = 3600 ρ ' f ss
循环流速的大小直接反映管内水流将管外热量与管内蒸汽带 走的能力;循环流速越大,工质放热系数越大,带走的热量 越多,管壁冷却条件越好,金属超温的可能性越小。 对于供热锅炉,工作压力较低,汽水密度差较大,有利于实 现自然循环,水冷壁循环流速一般0.4~2m/s;对流管束 0.2~1.5m/s
依据实际得出的循 环流速与推荐值对 照,对水循环工作 的可靠性进行校核
三、自然循环的水循环故障
1、循环的停滞与倒流
循环回路由并联于锅筒与集箱之间的许多根上升管和数根下 降管组成;由于炉膛结构、管子受热长度以及积灰等情况的 不同,产生受热不均匀性;如果个别上升管受热严重不良, 则产生的有效压头将不足以克服公共下降管的阻力,从而使 循环流速趋近于零,这种现象就是“循环停滞 循环停滞”。 循环停滞
上式左侧是由于密度差引起的压头差,称为运动压头 运动压头;右 运动压头 侧是流动总阻力 流动总阻力;当水循环稳定的时候两者恰好平衡。 流动总阻力 由于运动压头取决于上升管含汽段高度和密度差,因此增 大循环回路高度、加强上升管受热都可以提高运动压头; 对于高压锅炉,由于密度差很小,因此组织自然循环比较 困难,应多提高回路高度或者干脆使用强制循环。
第一节 锅炉水循环
锅炉水循环:水和汽水混合物在锅炉蒸发受热面回路中的循环 流动。 自然循环:利用水和汽水混合物的密度差,使水与汽水混合物 产生循环流动,称为自然循环。蒸汽锅炉一般采用自然循环。 强制循环:与自然循环相比,如果是借助泵的压头使汽水混合 物在炉内循环流动,则称为强制循环。
一、自然循环
3.下降管带汽 3.下降管带汽
正常情况下,下降管入口水流纯粹靠静压进入,不会汽 化;但是如果入口处阻力过高,将产生压降,则锅筒内 的饱和水在进入下降管的时候因压力降低而汽化产生汽 泡,造成下降管带汽,从而使平均体积流量增大、流速 加快、阻力增加,对水循环不利。 另一个原因是下降管管口距离锅筒水面太近,由于上方 水面形成的漩涡而将蒸汽吸入下降管;因此下降管要尽 量连接在锅筒底部或保证入口上方有一定水位。 下降管受热强烈、下降管出口与上升管入口距离太近并 且没有良好的隔离装置也可能造成下降管带汽。
锅炉汽水循环流程
锅炉汽水循环流程一、锅炉汽水循环系统的组成锅炉汽水循环系统主要由锅炉本体、过热器、再热器、蒸汽分离器、空气预热器、冷凝器、给水泵、循环泵、膨胀缸、除氧器等组成。
其中,锅炉本体是蒸汽发生器,负责水的加热和产生蒸汽,过热器和再热器是通过对蒸汽进行加热,提高其温度和压力,以提高发电效率,蒸汽分离器用于分离水和蒸汽,减少水分的混入蒸汽中,空气预热器用于预热锅炉进气,减少热量损失,冷凝器用于将锅炉排出的烟气进行冷却,形成凝结水,给水泵用于将给水送入锅炉本体中,循环泵用于将水送入锅炉本体的加热区域,膨胀缸用于消除水在温度和压力变化下的膨胀和收缩,使锅炉在运行时保持系统的稳定性,除氧器用于除去锅炉水中的氧气,减少锅炉腐蚀。
二、锅炉汽水循环流程的基本运行原理锅炉汽水循环流程的基本运行原理是通过锅炉内部传热和流体流动来完成的。
具体来说,锅炉循环系统的基本流程是:1.给水系统:给水泵将冷却凝结水从除氧器送入给水加热器,对给水进行加热,然后送入锅炉本体;2.锅炉本体:锅炉内的加热器将给水加热成饱和蒸汽,然后送入过热器,再热器进一步对蒸汽进行加热,提高温度和压力;3.蒸汽系统:蒸汽进入蒸汽分离器,将水分离出去,成为干燥饱和蒸汽,然后通过主蒸汽管道输送至汽轮机,通过汽轮机驱动发电机产生电能;4.冷凝系统:汽轮机排出的低温蒸汽经过冷凝器冷却成为凝结水,然后通过再加热器送回给水再次循环;5.循环系统:循环泵将凝结水从冷凝器送回加热器,进行循环,直至形成闭合循环系统。
锅炉汽水循环流程的基本运行原理就是通过热量传递和流体的流动来实现的,可以实现能量的转化和传递,从而实现锅炉的正常运行,保障生产的需要。
三、锅炉汽水循环流程的工艺参数控制为了使锅炉汽水循环流程能够正常运行,保证锅炉工作效率和生产安全,需要对锅炉汽水循环系统中的关键参数进行严格控制。
主要控制的参数包括:给水流量、给水温度、给水压力、蒸汽温度、蒸汽压力、循环泵流量、蒸汽负荷等。
热水锅炉水循环流程
热水锅炉水循环流程
锅炉水循环指水和汽水混合物在锅炉蒸发受热面中的循环流动,分为自然循环和强制循环两种。
自然循环指依靠水和汽水混合物的密度差维持的循环;强制循环指依靠回路中水泵的压头维持的循环。
正常的水循环可以保证锅炉蒸发受热面及时可靠的冷却,是锅炉安全运行的基本条件之一。
热水锅炉的水循环流程通常包括以下几个步骤:
1.锅炉给水和系统回水首先进入锅筒,然后通过锅筒的冷水区。
冷水区中的水
被炉膛加热后,通过第一出水口进入自然循环换热器的受热面。
2.冷水区中的水流通过第二出水口进入强制循环换热器的受热面,被加热后流
入锅筒的热水区。
3.在热水区,水流通过出水口进入省煤器,吸收烟气余热。
4.省煤器中的水再通过出水口进入锅筒,形成循环。
5.锅筒内的水流通过集水仓向左侧设置的引射水管冲向左侧第二束对流管
束,然后上升到锅筒,经出水管送到分水器。
6.这个过程确保了锅炉内的水持续被加热,并通过循环流动维持适宜的温度。
供热锅炉水循环
影响循环倍率的因素: •上升管热负荷 • P↗,汽化潜热r↘ ,k↘ • D↗ ,上升管受热长度H或上升管热负荷↗ ,k↘ 供热锅炉 K=50~200 某些油炉采用的双面爆光水冷壁回路:热负荷 ↗ k↘ 增大循环倍率的结构措施: 加大该回路的下降管总截面积、上升管受热长度与直径之比不宜太长 回路循环倍率与全炉循环倍率: •各回路由于结构不同,吸热量不同,K不尽相同 •全炉循环倍率是各回路倍率按吸热量比例的加权平均 •水循环安全要求每个回路的K值都不太小
(4)水循环稳定流动状态下的循环方程式 简化假设:1、回路中没有汽水分离器 2、Hs 区段加热水的密度等于下降管中水的密度 ≈锅内饱和水密度ρ’ 由集箱A-A截面两侧的力平衡:
p g H s H q ' g p xj p g H s ' g H q q g p ss
(2)上升管直接接入锅筒水空间或通过上集箱接入锅筒时:
• 停滞管中仍产生蒸汽
• 由停滞管上、下口向管内补水 K 1 水或上、或下缓流 • 不会形成稳定的自由水面 • 倾斜管段转弯及接头焊缝处会积聚汽 泡,沉积水垢
循环倒流的特点和危害:
• 在上升管直接接入锅筒水空间或通过上集箱接入锅筒时可能发生
H q g ' q p xj p ss
水循环运动压头
循环回路运动总阻力
ቤተ መጻሕፍቲ ባይዱ
运动压头的影响因素: 1、H: H ↗ Hq ↗ 2、上升管受热:上升管受热强 含汽率高 ρq↘ 3、 p: p↗
' H↗ 或采用强制循环
q
(5)循环回路的有效压头
S yx H q g ' q pss pxj
• 一端不便布置下降管时,此端应有上升管引出
锅炉水循环
自然循环锅炉的原理与基本概念一、自然循环原理自然循环是指:在一个闭合的回路中,由于工质自身的密度差造成的重位压差,推动工质流动的现象。
具体地说,自然循环锅炉的循环回路是由汽包、下降管、分配水管、水冷壁下联箱、水冷壁管、水冷壁上联箱、汽水混合物引出管、汽水分离器组成的,如图,重位压差是由下降管和上升管(水冷壁管)内工质密度不同造成的。
而密度差是由下降管引入水冷壁的水吸收炉膛内火焰的辐射热量后,进行蒸发,形成汽水混合物,使工质密度降低形成的。
下图表不了一个简单的自然循环原理的示意图。
自然循环的实质,是由重位压差造成的循环推动力克服了上升系统和下降系统的流动阻力,从而推动工质在循环回路中流动而自然循环锅炉的“循环推动力”实际上是由“热”产生的,即由于水冷带管吸热,使水的密度改变成为汽水混合物的密度,并在高度一定的回路中形成了重位压差。
回路高度越高,且工质密度差越大,形成的循环推动力越大。
而密度差与水冷壁管吸热强度有关,在正常循环情况下,吸热越多,密度差越大、工质循环流动越快。
二、自然循环的基木概念设进人上升管的流量为G,水冷壁的实际蒸发量为D,从汽包引出的蒸汽流量为D0,水冷壁的流通截而为F,则用于描写自然循环的几个主要概念是:(1)循环流速:在饱和水状态下进入上升管入口的水的流速。
(2)循环信率K:上升管中实际产生1Kg蒸汽需要进入多少千克水。
自然循环锅炉水冷壁的安全运行一、影响水冷带安全运行的主要因素锅炉运行中,影响水冷带安全运行的因素很多,既有管内诸多因素的影响,也有管外复杂因素的影响管内的影响因素有:①水质不良导致的水冷带管内结垢与腐蚀;②水冷带受热偏差影响导致的个别或部分管子出现循环流动的停滞或倒流;③水冷带热负荷过人导致的管子内壁面附近出现膜态沸腾;④汽包水位过低引起水冷壁中循环流量不足,其至发生更为严重的“干锅”。
管外的影响因素有:①燃烧产生的腐蚀性气体对管壁的高温腐蚀;②结洁和积灰导致的对管壁的侵蚀;③煤粉气流或含灰气流对管壁的磨损。
锅炉炉膛内水循环的流程及原理
锅炉炉膛内水循环的流程及原理最近在研究锅炉炉膛内水循环的流程及原理,发现了一些有趣的东西,今天来和大家聊聊。
你看啊,咱们平常烧开水的时候,水在壶里是怎么动的呢?是不是下面的水先热,然后就往上跑,上面的冷水呢又下来补充,这样就形成了一个循环。
锅炉炉膛里的水循环呀,有点像这个烧开水的过程,但要复杂得多。
锅炉炉膛里呀,有一大堆的水管子。
炉膛里是生火的地方,火在熊熊燃烧,就像炉灶生火做饭似的。
这里的火靠着燃烧煤炭或者其他燃料释放大量的热量。
这个热量首先就把炉膛里面贴着那些水管子的水给加热了。
咱们想想啊,这就好比火在给水管子里的水“按摩”,水被“按摩”得浑身发热。
说到这里,你可能会问,这水热了又怎么样呢?这就要说到水的一个特性了,热的水比较轻,就像热气球里的热空气一样,它会往上跑。
于是呢,被加热的水就沿着水管往上升,这就开始了循环的第一步。
这个过程中,还有个关键的东西叫汽水混合物。
当水被加热到一定程度后,开始有了气泡,就像咱们喝的汽水一样,有气有液。
那上升的汽水混合物上去之后呢?它会去到锅炉里的一些特殊部位,这些部位就像是一个个的“交通枢纽”,把汽水混合物进行分离。
汽水分离后,水会再次回到炉膛下面的水管里,重新被加热,就像一个循环的旅程。
老实说,我一开始也不明白这炉膛里水为什么要这么循环。
后来我发现这是很有讲究的。
这个循环很重要的一个目的就是让炉膛里的各个部分都能受到水的冷却,防止过热。
你想啊,如果炉膛太热了,就像夏天太阳下的铁皮房子,里面的东西铁定会被烧坏。
锅炉房里工作人员就要特别注意这个水循环是不是正常。
要是水循环不起来,那就麻烦喽,就像河流不流动就成了臭水沟一样。
在实际应用里,比如发电厂的大型锅炉,要是水循环出了问题,整个发电过程就会受到影响,严重了甚至会造成设备损坏。
其实这里还有好多我都还没完全搞清楚的小细节,比如在不同类型的锅炉里,水循环是不是会有些微调啥的。
希望大家和我一块儿来讨论呀,也让我能多懂些这方面的知识。
工业锅炉水循环及其故障探析
工业锅炉水循环及其故障探析摘要:在工业锅炉检验发现的问题中,部分是由于锅炉水循环不良造成的,如爆管事故、水冷壁管变形、受热面鼓包、管板裂纹等,本文通过对发现问题进行综合分类后,对因水循环不良引起的故障进行了认真的分析,对工业锅炉水循环及其故障危害进行了探析,供大家参考。
关键词:工业锅炉水循环故障探析一、水循环的概念及其原理1、水循环的概念锅炉运行时,“锅”中的水实际上遵循着一定的路线不断地流动着,流动的路线构成周而复始的回路叫做循环回路。
水在锅炉循环回路中的流动称为锅炉的水循环。
2、水循环的原理锅炉的水循环分为自然循环和强制循环两类,自然循环是利用上升管中汽水混合物的密度较下降管中的水为小,形成压力差,使锅水循环。
强制循环则是依靠水泵的推动作用强迫锅水循环。
水循环流动压头:是指下降管内的水与上升管内的水汽混合物之间的重度差或压力差,用△P表示,单位Pa,△P=H混(ρˊ-ρ混)式中:H混---------上升管汽水混合物水柱的高度,m;ρˊ------下降管中水的重度,N/M3;ρ混----------上升管中汽水混合物的平均重度,N/M3;在自然循环过程中,每一循环回路都存在着流动阻力,既上升管和下降管的阻力之和。
流动压头是用来克服流动中的全部阻力损失。
有效压头是指上升管产生的运动压力除去本身的流动阻力损失后剩余的压头,是用来克服下降管阻力的。
有了足够的有效压力,才能保证工质不停地流动。
见下式:P有效= H混(ρˊ-ρ混)-△P上升管=△P下降管式中:P有效------有效压头,N/M3;△P上升管------上升管水流动阻力,N/M3;△P下降管------下升管水流动阻力,N/M3;二、水循环故障及其危害锅炉水循环对锅炉安全运行关系很大,要保证锅炉中水循环的正常进行,必需防止锅炉发生水循环故障。
常见的水循环故障有以下几种:1、循环停滞在同一循环回路中,并联的各根上升管的受热强度在实际上总有差别,受热强的上升管流速高,受热弱的流速低。
炉水循环泵概要
水倒入马达腔室的作用。 4. 阻止杂物和强酸、强碱进入马达腔室, 尤其
是锅炉碱煮、酸洗的时候。 5. 运行时, 注入马达腔室内的高压水在辅助叶
轮的驱动下与外部的闭式水进行热交换, 以
证马达腔室温度在正常范围内。 下列情况需对炉水循环泵电机腔连续注水 锅炉酸洗或碱洗。 电机腔高压冷却水泄漏。 炉水脏污。 炉水循环泵安装或检修后。 电机腔体放水后启动前。 电机腔温度高。 3.3 注水水质要求 经软化的水, 或与通常锅炉的水质相同的冷凝 水, 经过滤并冷却到约30℃。PH值通常为锅炉 所要求的7~9.5(颗粒度<0.25ppm氯化物<
2.2.9热交换器 热交换器(冷却器)是用来驱散电机产生和从 泵壳传导过来的热量。电机壳上的托架,是在 安装热交换器时使用的。热交换器是壳-管型 的,由二个主要部件组成: 放置管组的压力容 器和进出口盖子。管组位于压力壳内并封于壳 端法兰上。利用分隔器,沿着管子间隔安置挡 板,并用带螺母的铁条将挡板固定。电机出来 的高压水从管子流过,而低压水则从壳流过。 高压出口和入口法兰连接分别位于电机壳的顶 部和底部,与高压对接法兰相连。
3. 热传导。由于泵的温度非常高,一般在340℃以上 ,而电机的温度又限制在约5 5℃,则采用了一个 ‘颈’形的简单限制器,将热传导减至最小。
2. 热水扩散。为减少锅炉水的扩散, 在冷、 热区交界处的转子轴上围一窄环, 并用一档圈阻 止固态物质进入环中。
3. 电机冷却。用一热交换器来维持电机内低 温。该热交换器采用闭路水循环系统, 以走带由 泵传来的热量。另外, 该水循环通过定子和轴承 , 带走绕组产生的热量, 且能润滑轴承。循环系 统 还中有一内置过滤器。
锅炉水循环及汽水分离
锅炉水循环及汽水分离)在蒸汽锅炉中,给水进入汽锅后就按一定的循环路线流动不已。
在循环不息的流动过程中,水通过蒸发受热面被加热、汽化,产生蒸汽;而受热面——金属壁则靠水循环及时将高温烟气传给的热量带走,使壁温保持在金属的允许工作温度范围内,从而保证蒸发受热面能长期可靠地工作。
但是,如果水循环组织不好,循环流动不良,即便是热水锅炉,也将会造成种种事故。
例如,当水冷壁正常的冷却水膜被破坏而直接与蒸汽相接触时,管壁壁温会显著增高,当温度超过金属允许极限时,会发生爆管事故。
由各蒸发受热面汇集于锅筒的汽水混合物,在锅筒的蒸汽空间中借重力或机械分离后,蒸汽引出。
如果汽水分离效果不佳,蒸汽将严重带水,导致蒸汽过热器内壁沉积盐垢,恶化传热以致过热而被烧损。
对于饱和蒸汽锅炉,蒸汽带水过多也难以满足用户需要,还会引起供汽管网的水击和腐蚀。
可见,锅炉水循环组织得好坏,汽水分离装置性能的优劣都直接关系着锅炉工作的可靠性。
因此,对水循环的基本规律、汽水分离的原理以及影响因素应有所了解,以便在今后的专业实践中,指导锅炉的运行管理和技术改造工作。
第一节锅炉的水循环水和汽水混合物在锅炉蒸发受热面回路中的循环流动,称为锅炉的水循环。
由于水的密度比汽水混合物的大,利用这种密度差所产生的水和汽水混合物的循环流动,叫做自然循环;借助水泵的压头使工质流动循环的叫强制循环。
在供热锅炉中,除热水锅炉外,蒸汽锅炉几乎都采用自然循环。
一、自然循环的基本概念图6-1自然循环回路示意图1-上锅筒;2-下集箱;3-上升管;4-下降管图6-1为蒸汽锅炉的蒸发受热面自然循环回路示意图,它由锅筒、集箱、下降管和上升管(水冷壁管)所组成。
水自锅筒进入不受热的下降管,然后经下集箱进入布置于炉内的上升管;在上升管中受热后部分水汽化,汽水混合物则由于密度较小向上流动输回锅筒,如此形成了水的自然循环流动。
任何一台蒸汽锅炉的蒸发受热面,都是由这样的若干个自然循环回路所组成。
锅炉水循环系统
除氧器
1.热除氧原理: 热除氧原理
任何气体在水中的溶解度 与此气体在气水界面上的 压力成正比例,和水的温 度成反比例。除氧器位于 给水箱上部 ,由通入给水 箱的低压蒸汽进入除氧头, 此时水向下流而蒸汽向上 流,他们相互接触,进而 将水中的绝大部氧和二氧 化碳除去 。
2.化学除氧 化学除氧: 化学除氧
汽水分离装置
工作原理: 工作原理 1. 汽包内常用的汽水分离装置有旋风分离器、波形板分 汽包内常用的汽水分离装置有旋风分离器、 离器和多孔板分离器,从水冷壁、 离器和多孔板分离器, 从水冷壁、 对流管束或省煤器 束的汽水混合物进入汽包内的汇流箱, 束的汽水混合物进入汽包内的汇流箱, 然后从切向进 入旋风分离器。 入旋风分离器。 高速旋转产生的离心力使气水混合物 中的水滴甩至筒壁,形成水膜, 中的水滴甩至筒壁,形成水膜,在重力作用下流入汽 包水容积。 包水容积。 从旋风分离器出来的蒸汽经汽包蒸汽空间 的重力分离后再次经汽包顶部的波形板分离器分离。 的重力分离后再次经汽包顶部的波形板分离器分离。 2. 为了防止蒸汽局部流速过高,在波形板分离器的水膜 为了防止蒸汽局部流速过高, 撕破而带水,影响其分离效果,在波形板分离器的上 撕破而带水,影响其分离效果, 部装有多孔板, 部装有多孔板,利用多孔板产生的阻力使蒸汽沿汽包 长度均匀地进入过热器。 长度均匀地进入过热器。
省煤器管内壁腐蚀与预防
省煤器管内壁被腐蚀的主要原因是给水的的氧气 及碳酸气体。
汽包
功能: 功能:在锅炉的蒸汽 发生器和过热器之间、 发生器和过热器之间、 自然循环中, 汽循 自然循环中,水-汽循 环的分离器。 环的分离器。 内部结构: 内部结构:给水分配 管、蒸汽干燥设备包 括旋风分离器和薄片 式液滴分离器、 式液滴分离器、连续 排污管。 排污管。
锅炉水循环的概念
锅炉水循环的概念锅炉水循环是指在锅炉操作过程中,水在锅炉内部不断地进行循环流动的过程。
它是锅炉工作的基本原理之一,通过这个过程,锅炉能够将燃料燃烧产生的热能转化为水的热能,并将其传递给蒸汽,从而产生蒸汽压力,驱动涡轮发电机转动,实现能量的转换和利用。
锅炉水循环包括自然循环和强制循环两种方式。
自然循环是指水在受热后因密度变化而产生的自然对流现象,使得水在锅炉内部形成对流循环;而强制循环则是通过泵等机械设备对水进行强制输送,以实现循环。
下面将具体从锅炉水循环的过程、作用及影响等方面进行详细介绍。
首先,从锅炉水循环的具体过程来看,整个循环包括了供水、受热、蒸发、汽水分离和回流等基本环节。
在供水环节,水通过给水泵被输送到锅炉内部,经过加热后的水开始升温,水温升高后,部分水发生蒸发,形成蒸汽和水蒸汽混合物。
而蒸汽在形成后被导出锅炉,进行进一步的利用,而水蒸汽混合物则需要通过汽水分离器进行分离,从而获得纯净的蒸汽和剩余的水。
最后这些剩余的水则被回流到锅炉中,完成整个水循环的闭合。
其次,从锅炉水循环的作用来看,其主要包括了传热、能量转换、水质控制和保护锅炉等方面。
首先,在传热方面,锅炉水循环能够实现水热交换的过程,将燃料燃烧产生的热能传递给水,使得水温升高,最终形成蒸汽,实现能量的转换和传递。
在能量转换方面,锅炉水循环的实现使得热能得以转换,从而实现了热能到动能的转化,驱动涡轮发电机转动,最终产生电能。
另外,水循环也有利于控制水质,通过添加化学药剂,能够对水进行处理,防止水垢及锈蚀产生。
而在保护锅炉方面,水循环也可以降低锅炉内的温度,减少锅炉的侵蚀和磨损,延长锅炉的使用寿命。
再者,锅炉水循环的不良影响主要包括了水冷凝效率低、锅炉水垢和腐蚀等方面。
在水冷凝效率这方面,如果水循环不畅,可能会导致水温不均匀,使得部分水区域温度过高或过低,影响了热量的传递效率。
而在水垢和腐蚀方面,水在长期循环后可能会附着锅炉内壁的热面上,产生水垢,使得传热效率降低,并使得锅炉内的金属材料发生腐蚀,进一步影响了锅炉的使用性能和寿命。
《锅炉及锅炉房设备》锅炉水循环及汽水分离
