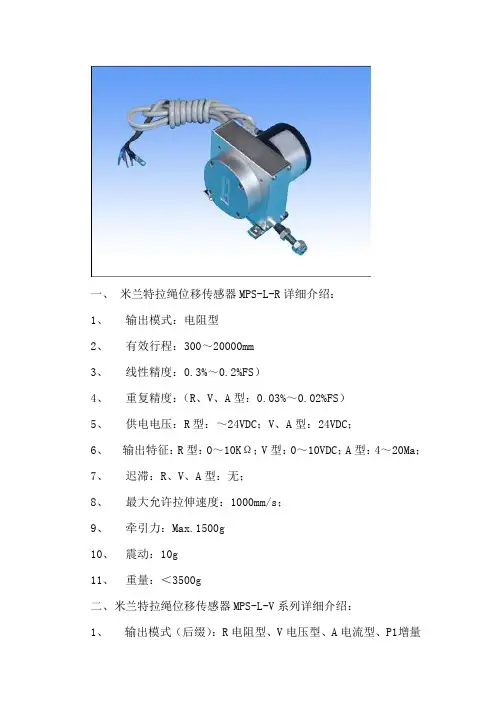

一、米兰特拉绳位移传感器MPS-L-R详细介绍:1、输出模式:电阻型2、有效行程:300~20000mm3、线性精度:0.3%~0.2%FS)4、重复精度:(R、V、A型:0.03%~0.02%FS)5、供电电压:R型:~24VDC;V、A型:24VDC;6、输出特征:R型:0~10KΩ;V型:0~10VDC;A型:4~20Ma;7、迟滞:R、V、A型:无;8、最大允许拉伸速度:1000mm/s;9、牵引力:Max.1500g10、震动:10g11、重量:<3500g二、米兰特拉绳位移传感器MPS-L-V系列详细介绍:1、输出模式(后缀):R电阻型、V电压型、A电流型、P1增量脉冲型、P2绝对脉冲型2、有效行程:3000~20000mm3、线性精度:(R、V、A型:0.3%~0.2%FS)4、重复精度:(R、V、A型:0.03%~0.02%FS)5、供电电压:R型:~24VDC;V、A型:24VDC;P1、P2型:5~24VDC;6、输出特征:R型:0~10KΩ;V型:0~10VDC;A型:4~20Ma;7、迟滞:R、V、A型:无;P1、P2型:10KHz~50KHz;8、最大允许拉伸速度:1000mm/s;9、牵引力:Max.1500g10、震动:10g11、重量:<3500g12、防护等级: IP 65三、米兰特拉绳位移传感器MPS-L-MA系列详细介绍:1、输出模式(后缀):电流型2、有效行程:3000~20000mm3、线性精度:(R、V、A型:0.3%~0.2%FS)4、重复精度:(R、V、A型:0.03%~0.02%FS)5、供电电压:R型:~24VDC;V、A型:24VDC;6、输出特征:R型:0~10KΩ;V型:0~10VDC;A型:4~20Ma;7、迟滞:R、V、A型:无;8、最大允许拉伸速度:1000mm/s;9、牵引力:Max.1500g10、震动:10g11、重量:<3500g12、保护等级:IP 65四、米兰特MPS-M-R拉绳位移传感器产品说明Effective Stroke(mm)量測行程 (500mm~2000mm)之间量程任意可选.Output Signal Mode輸出信號模式 Resistance(Potentiometer) Linearity線性度±0.25%FS(standard class);±0.1%FS(precision class)Repeatability重複性±0.02%FSResolution解析 Essentially infinite本质无穷Measurement Wire線徑規格:(stroke≤1250mm)Diameter0.6mmSUS304 with fluorin-coated (stroke≤1500mm)Diameter0.7mmSUS304 with fluorin-coated Sensor传感器 Wire-winding and hybrid potentiometer 绕线混合电位器Starting Torque on Spring拉力:(Stroke0-1250mm)600g; (stroke over1500)1000g maxMax.Measuring Wire Velocity(go and back ) 最大往复速度1000mm/secWeight重量≤1000gMECHANICAL SPECInput Resistance输入电阻值:5Kohm+/-10%FS(standard class ),+/-5%FS(precision class)Power consumption(watts)功率 1W at70℃(for stoke500mm),2W at70℃(for stroke1000mm)Recommended Input Voltage输入电压 5/10VDCENVIRONMENTAL SPECOperating Temp.工作溫度 0℃~+70℃Storage Temperature 储存温度 -20℃~+80℃Vibration 震动 10Hz to 2000HzProtection保护等级 IP65(for pot housing only) ORDERING INFORMATION订货须知MPS-MMeasuring Range量測行程: (500mm~2000mm)之间量程任意可选.Signal Mode信號模式: R:resistance 5k ohmLife壽命及線性度:Blank:1×106cycles linearity0.25%FS *F: 5×106cycles linearity0.1%FS五、 MPS拉绳/拉线位移传感器直线位移传感器六、 1.电流信号(4-20MA)、电压信号(0-5V 0-10V)、七、 2.脉冲输出(ABZ项,也可以根据您提供的编码器定制)八、 3.标准工业级、全金属封装,耐用型直线位移传感器九、 4.适合中等距离精密直线或曲线位移测量直线位移传感器十、 5.适合多种恶劣环境和苛刻工作条件,狭缝安装直线位移传感器十一、米兰特拉绳位移传感器MPS-M-MA是否提供加工定制是品牌米兰特型号 MPS种类位移材料金属材料物理性质导体材料晶体结构单晶制作工艺集成输出信号模拟型防护等级 65灵敏度 100分辨率 0.02%七、米兰特拉绳位移传感器MPS-S-V米兰特MPS系列拉绳式位移传感器具有结构小巧、安装空间尺寸小、灵敏度高的特点,防护等级为IP65。
拉绳位移传感器使用方法

拉绳位移传感器又称拉绳传感器、拉绳电子尺、拉绳编码器。
是直线位移传感器在结构上的精巧构成,充分结合了角度传感器和直线位移传感器的优点,成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器,行程从几百毫米至几十米不等。
它的使用方法也比较的简单,一般是这样的:
(1 )将拉绳位移传感器通过安装孔固定在安装支架上。
(2 )将钢丝绳低速拉出到量程最大处,在拉出过程中,要保持钢丝绳和出绳口不摩擦,钢丝绳的拉出方向应与位移传感器的侧面平行。
(3)调整安装支架及出绳口,最小行程测量点最大行程测量点的相互位置,以保证三点成一线,并与传感器侧端平行度误差小于1°
( 4)将钢丝绳缓慢放回,在工作最小行程处固定钢丝绳,并保持钢丝绳与位移传感器侧端平行。
(5)如果在工作最大行程处固定钢丝绳掉头,应将钢丝绳拉出至最大行程处,在出绳口用用工具夹紧钢丝绳,再固定钢丝绳头。
需要注意的是:
①安装拉绳位移传感器时,应根据被测点的运动轨迹,使拉线头拉出的钢绳尽量与传感器出口端面保持垂直。
②请确认在电源关闭的状态下进行接线,注意错误接线可能会损坏传感器。
③传感器拉线头的拉出量应在其有效长度范围内工作,避免拉出到极限,使钢绳受力过大遭受损伤。
④严禁松动传感器上的螺钉,转动固紧环位置。
⑤钢丝绳为不锈钢材料,在室外使用时,可定期上油。
这时大家如还有不清楚的或者是想购买拉绳位移传感器,可咨询郑州沐宸自
动化科技有限公司的工作人员进行了解。
我们目前已涵盖的传感器类别有力传感器、多维力传感器、扭矩传感器、位移传感器、压力传感器、加速度传感器、液位传感器等,同时可根据客户的需求,定制各类传感器,值得大家的选择。
拉绳位移传感器

CFWY直线位移传感器位移也是拉绳位移传感器,它为差动电杆结构,由稳幅激励信号源,检测电路和滤波放大组成,稳幅信号源是由集成运放构成,输出高稳定的正弦波,因此它具有稳定度高,波形失真小,温度漂移小,负载能力强,能长期运行等特点。
本传感器分为回弹式和直拉式两种。
以电流或电压的标准输出形式反映位置的变化。
一、CFWY型位移传感器内部结构图:
二、CFWY型传感器技术指标:
注:*L表示单向,D表示双向。
* 本产品有回弹式可分离式两种。
*如需特殊规格尺寸的传感器可订制。
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产
出力敏系列各类传感器上百个品种,各种应用仪器仪表和系统,以及各种起重机械超载保护装置,可以广泛应用于油田、化工、汽车、起
重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解,可以直接点击官网高灵传感进行在线了解。
拉绳位移传感器

拉绳位移传感器拉绳位移传感器又称拉绳传感器、拉绳电子尺、拉绳编码器。
拉绳位移传感器是直线位移传感器在结构上的灵活构成,充分结合了角度传感器和直线位移传感器的优点,成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器,行程从几百毫米至十几米不等。
拉绳位移传感器又称拉绳传感器、拉绳电子尺、拉绳编码器。
拉绳位移传感器是直线位移传感器在结构上的灵活构成,充分结合了角度传感器和直线位移传感器的优点,成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器,行程从几百毫米至十几米不等。
目录技术参数产品推举注意事项应用工作原理信号输出拉绳分类应用于成槽机拉绳位移传感器重要应用在施工地下连续墙时由地表向下开挖成槽的机械装备。
成槽机对垂直度和深度的检测相当精准。
而位移传感器在其中就起着决议性的作用,利用超声波监测仪检测垂直度,而利用位移传感器检测的则是深度。
成槽机和挖掘机仿佛,同样是可以实现深度测量。
但是挖掘机能利用几个角度传感器的去实现挖掘角度的测量,成槽机由于基本上是垂直向下进行挖掘,即使去使用多个角度传感器去实现的话也是相当的麻烦。
成槽机上面测量深度用到的传感器基本上只有两种激光位移传感器和拉绳位移传感器,相比而言激光位移的精准度并不是那么理想。
拉绳位移传感器在成槽机上的使用是很普及的。
成槽机臂顶部有一个圆盘,圆盘侧边安装上拉绳位移传感器,钢丝绳下降多少圆盘转多少刻度,传感器就记录下来,转换成深度数据,而且使用起来是相当的便利。
工作原理拉绳位移传感器的功能是把机械运动转换成可以计量,记录或传送的电信号。
拉绳位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上,此轮毂与一个精密旋转感应器连接在一起,感应器可以是增量编码器,(独立)编码器,混合或导电塑料旋转电位计,同步器或解析器。
操作上,拉绳式位移传感器安装在固定位置上,拉绳缚在移动物体上。
拉绳直线运动和移动物体运动轴线对准。
运动发生时,拉绳伸展和收缩。
一个内部弹簧保证拉绳的张紧度不变。
拉线式位移传感器原理

拉线式位移传感器原理及应用拉线式位移传感器也称为位移绳传感器,是一种通过拉力变化来测量物体位移的传感器。
其基本原理是将物体位移转化为拉力变化,将拉力变化转化为电信号输出,从而实现位移的测量。
在工业生产过程中,拉线式位移传感器广泛应用于机械结构的位移测量,例如起重机械、铁路运输、加工设备、航空航天等领域。
该传感器由拉线和传感器两部分组成。
拉线部分通常采用金属材料或者纤维材料,传感器部分通常采用压电材料或者电阻式应变计作为拉力的传感元件。
当受力物体运动时,拉线伸缩产生拉力,拉线消耗的能量和物体的位移成正比。
将拉线产生的拉力作用于传感器元件上,传感器元件受到压力变形,导致电阻值或电压变化,输出电信号到操作显示器或数据采集器上进行数据采集和计算。
拉线式位移传感器相比其他类型的位移传感器具有测量范围广、结构简单、稳定性高、易维护等优点。
特别是在重载、大力矩等严酷工况下,拉线式位移传感器仍然能够保持良好的测量准确性,适用于各种场合的位移测量。
然而,由于拉线本身弹性系数存在一定的误差,同时在缠绕和安装过程中也会产生不稳定因素,因此拉线式位移传感器的测量精度还有待进一步提高。
此外,在湿润、腐蚀或高温场合下,传感器也容易受到外部环境的干扰,从而影响测量结果。
因此,在不同的应用场合
中,需要选择合适的型号和规格,同时在安装和使用过程中保证设备的稳定性和可靠性。
拉线位移传感器原理

拉线位移传感器原理
拉线位移传感器是一种测量线性位移的装置。
它基于拉力原理,通过测量受力物体上的拉力来确定物体的位移。
该传感器由两个主要部分组成:一个固定的支撑结构和一个可移动的测量物体。
支撑结构通常由坚固的材料制成,并能够承受一定的拉力。
测量物体通常是一个绳子、电缆或者弹簧等。
当外力作用于测量物体时,它会发生位移,从而引起测量物体与支撑结构之间的拉力变化。
当测量物体发生位移时,它上面施加的拉力也会相应变化。
拉线位移传感器通过测量这个拉力的大小来确定位移的大小。
一种常用的测量方法是使用应变片,它可以将拉力转化为电信号。
应变片通常固定在测量物体的一侧,当物体发生拉伸时,应变片也会发生形变,从而改变电阻值。
通过测量电阻值的变化,可以确定物体的位移。
另一种常用的测量方法是使用光电传感器。
在测量过程中,测量物体上通常会安装一个反光标记。
光电传感器会发射一束光束,当光束照射到反光标记上时,会被反射回传感器。
通过检测反射光的强度变化,可以确定物体的位移大小。
拉线位移传感器具有简单、灵敏、可靠等优点,广泛应用于工业自动化、机械制造和航天航空等领域。
它能够精确测量物体的位移,并将其转化为电信号输出,方便与其他设备进行数据处理和控制。
米朗拉绳式位移传感器

选型指引 ordering instruction
MPS--L--500--R
Add information: 附加信息
Output mode 输出信号模式: R:resistance output 电阻输出型 V1:voltage output within 0-5VDC 电压输出型 0-5VDC V2:Voltage output within0-10VDC 电压输出型 0-10VDC MA: current output with 4-20mA 电流输出型 4-20mA P:incremental pulse phase output AB phase or ABZ phase,增量型方波输出 AB 相或 ABZ 相
米朗拉绳位移传感器全系列
LINEAR WIRE POTENTIOMETER/ENCODER SERIES
深圳市米朗科技有限公司 拉绳位移传感器系列产品专业供应商 SHENZHEN MIRAN TECHNOLOGY CO., LTD.
SUPPLIER OF LINEAR WIRE POTENTIOMETERS/ENCODERS
公司在深圳市光明新区公明街道設立有生產基地,擁有 6000 平方 米全新潔淨廠房,擁有現代化的設備 120 餘套,設計,開發和銷售 24 大系列超過 350 個品種規格的傳感器(行程 10mm-20000mm)﹑4 大系 列 10 多個品種規格的潤滑油泵,黃油泵。6 大系列 20 多個品種規格 的調速齒輪馬達,以及配套的齒輪頭,速度控制器,最大程度地滿足 客戶的需求。在全國各主要工業聚集地設定辨事處,為廣大客戶提供 周到﹑及時的服務。
FOR INSTALLATION
1.To install stainless steel wire ,the angle of wire should be got proper and minimal,the allow tolerance is at+/-30.
拉线式传感器使用方法

拉线式传感器使用方法拉线式传感器是个啥玩意儿?嘿,其实它就是一种能精确测量位移的神器!那它咋用呢?听我给你唠唠。
首先,安装可不能马虎。
就像给手机贴个完美的膜一样,得小心翼翼。
找到合适的安装位置,确保它能稳定地工作。
把传感器固定好,这一步就像给房子打牢地基,要是没弄好,那后面可就麻烦啦!安装的时候可得注意方向,别搞反了,不然就像开车逆行,肯定出问题。
接着,连接线路。
这就好比给机器人接上电线,让它充满活力。
把传感器的线正确地连接到对应的设备上,检查好接头,可不能有松动。
要是线路没接好,那传感器就成了摆设,啥用也没有。
然后,进行校准。
哇塞,校准这一步可重要啦!就像给天平调零一样,得精准。
根据实际需求,设置好传感器的参数,确保测量的准确性。
要是校准不准确,那测量出来的数据可就不靠谱了,那不是白忙活嘛!在使用拉线式传感器的过程中,安全性和稳定性那是相当重要。
想象一下,你在走钢丝,要是钢丝不牢固,那多吓人啊!传感器也是一样,要是不稳定,那测量的数据一会儿一个样,谁能受得了?所以,一定要确保传感器安装牢固,线路连接可靠。
同时,要注意防止外力的撞击和干扰,不然传感器就可能“发脾气”,不好好工作了。
那拉线式传感器都能用在啥地方呢?这可多啦!比如在机械制造领域,它可以测量机器的位移,就像医生给病人量体温一样,随时掌握机器的状态。
在建筑工程中,它可以监测建筑物的变形,就像一个忠诚的卫士,守护着建筑物的安全。
在自动化控制领域,它更是大显身手,就像一个聪明的大脑,指挥着各种设备的运行。
它的优势也是杠杠的!精度高,就像一把精准的尺子,能准确地测量出位移。
可靠性强,就像一个可靠的朋友,在你需要的时候总是能帮上忙。
使用方便,就像用手机拍照一样简单,谁都能轻松上手。
咱再来看看实际案例。
有个工厂在生产过程中,需要精确测量机器的位移,以前用的方法总是不准确,还麻烦。
后来用上了拉线式传感器,哇,那效果简直太棒啦!测量数据准确无误,生产效率大大提高。
开思科技KS60S系列拉绳位移传感器说明书

ZL 201120463146.1ZL 201130439222.0ZL 201120463087.8KS60S 系列拉绳位移传感器(模拟输出)Ks60S 系列模拟输出拉绳位移传感器最大测量行程为3000mm,测量轮周长200mm;是开思经典拉绳位移传感器,该款传感器投放市场5年来,经过市场的检验,已广泛的应用到多个场合。
该款产品包含开思叁个专利,仿冒必究:一:接线图电阻输出(R )二线制电流输出(420A)三线制电压输出(V05)四线制(T)二:技术参数测量行程0-3000mm 钢丝绳高柔性进口涂塑钢丝绳传感器类型进口精密电位器出线口拉力4N 输出信号0-5k 、0-10k 、0-5v 、0-10v 、4-20mA 最大往复速度600mm/s 线性精度0.1%FS 分辨力无限小重复精度0.01%零点满度可调寿命200万次至500万次工作电压24v 、10-30v电缆长度2M(标准),可定制往复频率20Hz (视往复振幅)工作溫度-45-125℃抗震动10HZ 到1500HZ ,10G 外壳材质进口铝合金,表面抗静电干扰不导电防护等级IP54(标准),IP65三:安装图四:注意事项1.安装时要使拉线垂直拉线编码器,不能让线摩擦出线口;2.拉绳位移传感器拉线安装头和设备移动端要可靠安装,防止长时间运行松动,自由弹簧;3.拉线头拉出后请不要松开,这样会造成传感器损坏,拉线时请勿超出线总长;4.电气连接请安装位移传感器上的接线说明接线,要保证接线正确才能通电;5.拉线位移传感器属于精密仪器请勿敲击,保证设备和钢丝绳清洁,延长使用寿命;6.要保护好钢丝绳不受外力损伤;7.室外或者环境比较恶劣的环境,请咨询开思防水防尘出线口或防护外壳;五:预延伸方案如果测试的距离很小,中间的安装距离比较大,由于安装部分长度不参与测量,那么就没有必要选择行程比较大的位移传感器,采用传感器外加延长线的方式解决,可以增加传感器的测试精度和减少费用,具体技术问题请在订货前告诉我们的客户经理,我们会在产品生产中给您解决这个问题。
拉绳位移传感器原理及应用

拉绳位移传感器原理及应用拉绳位移传感器是一种常用的测量线性位移的传感器,主要用于测量物体的位移或变形。
其原理是通过拉绳与物体相连,随着物体的位移或变形,拉绳的长度也随之改变,进而通过测量拉绳的长度变化来实现对物体位移的测量。
拉绳位移传感器的工作原理基于拉伸丝绳的压力-电阻效应。
拉绳由导电材料制成,其电阻随着拉伸的增加而发生改变。
当受力时,拉绳会发生微小的形变,从而导致拉绳的电阻值发生变化。
这种电阻值的变化可通过电路进行测量,并将其转换为与位移或变形相关的电信号。
拉绳位移传感器的应用非常广泛。
下面将介绍几个常见的应用领域:1. 工业自动化控制:拉绳位移传感器可用于测量工业设备的位移或变形,如机械臂、液压缸、传送带等。
通过对设备位移的监测和控制,可以实现对工业过程的自动化控制。
2. 建筑结构监测:拉绳位移传感器可用于监测建筑物的变形或位移,如桥梁、大楼、隧道等。
通过测量结构的变形情况,可以及时发现结构的安全隐患,并采取相应的措施进行修复或加固。
3. 汽车工程:拉绳位移传感器可用于测量汽车悬架系统的位移或变形。
通过监测悬架系统的变化,可以调整悬架的刚度,提高汽车的稳定性和行驶舒适性。
4. 医疗设备:拉绳位移传感器可用于测量医疗设备的运动范围,如手术机械臂、康复设备等。
通过控制设备的运动范围,可以实现对患者的精确治疗和康复。
5. 遥感和地质勘探:拉绳位移传感器可用于遥感卫星的姿态控制,监测卫星的运动范围。
此外,在地质勘探中,拉绳位移传感器可用于监测地震活动、地下水位变化等地质信息。
拉绳位移传感器具有许多优点,如精度高、稳定性好、响应快等。
然而,也有一些局限性,如对环境条件的要求较高、容易受到外界干扰等。
因此,在选择和使用拉绳位移传感器时需要考虑这些因素。
同时,随着科技的进步,新的位移传感器技术也在不断涌现,如激光位移传感器、电容位移传感器等,它们在某些特定应用场景中可以取代拉绳位移传感器。
拉线式位移传感器DT-C说明书

DT-C拉线位移传感器DT-C拉线位移传感器使用明使用该产品之前使用该产品之前,,请仔细阅读本说明书特点::一、特点●安装方便●测量范围大:最大可达50m●零点满量程可调●高强度拉线,抗污染能力强工作原理::二、工作原理DT-C通过精密的机械结构,始终保持绕线的均匀排布,并有旋力弹簧,保持拉线绷紧,并有足够的回缩力。
机械位移,使拉线变化带动轴旋转,高精密电位器同轴旋转产生电阻变化;再通过变送器将电阻信号转化成标准的电流或电压信号输出。
技术参数::三、技术参数量程:50mm~2.Om2.5m~50.8m测量精度:2~5〞±0.3FS15~25〞±0.2%FS其余量程:±0.15%FS输出方式:0~10V或4~20mA(由客户订货时指定)输出负载阻抗:>5000Ω(电压输出方式)<1000Ω(电流输出方式)工作电压:12~35VDC绝缘阻抗:100VDC时,100MΩ重复性误差:±0.15%FS适用温度:-25~80℃密封等级:IP65四、调整方法:先按图1将变送器的插头引线之后。
按图2所示接线。
出厂时,已调整好输出。
在现场如有需要改变零点、满量程的输出,可用小号一字小螺丝刀通过如图3所示的调整孔(“ZERO”为调整零点,“SPAN”为调整满量程)分别调整零点、满量程对应的电位器而改变输出量程。
使两根供电电源线上产生4-20mA的电流变化,对应为:零点为4.00mA,满量程为20.00mA(电流型输出时)。
零点为0V,满量程为10.00V(电压型输出时)五、接线图:1.电流输出方式:2.电压输出方式:图1变送器插头接线图图2变送器接线图图3变送器顶视图注意事项::六、注意事项1、拉线拉长后,不能突然撒手回弹,否则绕线排布不均,造成测量不准。
2、裸线表面忌油漆类污染干结,损坏滤塞。
七、维护1.该变送器结构简单,现场免维护。
2.校验须按前面介绍步骤处理。
15 直线位移(拉绳)传感器

直线位移(拉绳)传感器(WXY31-1010-S2)拉绳式位移传感器将机械位移量转换成可计量的、成线性比例的电信号。
被测物体产生位移时,拉动与其相连接的钢绳,钢绳带动传感器传动机构和传感元件同步转动;当位移反向移动时,传感器内部的回旋装置将自动收回绳索,并在绳索伸收过程中保持其张力不变,从而输出一个与绳索移动量成正比例的电信号。
我们通过标定,计算出K 值(系数),就可以得到相应的位移值。
该类型直线位移传感器广泛应用于机电设备、工程设备、港口及水利设备等,例如注塑机、钻管机、升降机、龙门吊、水闸开度等。
规格/特点:●类型:模拟量输出; ●检测方式:精密电位器型,绝对位置采集; ●电压输出型:0-5v ; ●工作电压:DC12~24V ; ●线性精度:0.1%FS ●重复精度:0.01%; ●分辨率:理论无穷小; ●最大往复速度:300mm/s ; ●测量行程:0-1000mm ; ● 防护等级:IP54引脚定义:工作原理:拉绳位移传感器的功能是把机械运动转换成可以计量,记录或传送的电信号。
拉绳位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上,此轮毂与一个精密旋转感应器连接在一起,感应器可以是增量编码器,绝对(独立)编码器,混合或导电塑料旋转电位计,同步器或解析器。
操作上,拉绳式位移传感器安装在固定位置上,拉绳缚在移动物体上。
拉绳直线运动和移动物体运动轴线对准。
运动发生时,拉绳伸展和收缩。
一个内部弹簧保证拉绳的张紧度不变。
带螺纹的轮毂带动精密旋转感应器旋转,输出一个与拉绳移动距离成比例的电信号。
测量输出信号可以得出运动物体的位移、方向或速率。
圆端子 棕线 蓝线 黑线传感器尺寸:安装注意事项:●安装时要使拉线垂直编码器,不能让线摩擦出线口。
●线编码器拉线安装头和设备移动端要可靠安装,防止长时间运行松动,禁止自由回弹。
●拉线头拉出后请不要松开,这样会造成传感器损坏,拉线时请勿超出线总长。
●通电前,请确认接线是否正确(按照拉线位移编码器上的接线说明接线)。
拉绳位移传感器工作原理

拉绳位移传感器工作原理
拉绳位移传感器是一种用于测量物体拉绳位移的传感器,它利用光学的原理来测量拉绳的位移量。
拉绳位移传感器内部外观像一个小箱子,它一端有一个用于检测拉绳位移的反射镜,另一端有一个光源模块,这两个模块之间会有一定的距离。
光源模块在通过照射射程更远的光后,射到反射镜,然后反射到一个光华板上,随后将反射的光信号传输给控制器,通过控制器改变反射镜后,它将准确地计算出生物物体拉绳位移的量。
拉绳位移传感器具有体积小、重量轻、精度高等优点,因此它已成为自动化测量拉绳位移的选择之一,可以应用于航空飞机、汽车动力总成系统等众多场合。
同时,拉绳位移传感器还可以应用在风力涡轮机,测量涡轮转速;它还可以用于测量船舶的舵叶角度和汽车的火花塞偏转量等场合。
总的来说,拉绳位移传感器是一种利用光学原理实现物体拉绳位移测量的传感器,广泛应用于航空航天、船舶行业以及汽车等场合,可以实现实时测量,减少人工误差,精度高,提高测量效率,在现实应用中发挥着重要作用。
拉绳位移传感器的工作原理介绍

拉绳位移传感器的工作原理介绍拉绳位移传感器也称为拉绳式位移传感器,是一种测量物体运动或变形量的传感器。
它被广泛应用于各种测量系统中,例如机械控制、工业自动化、汽车测试等领域。
本文将介绍拉绳位移传感器的原理、结构和应用范围。
原理拉绳位移传感器的核心部件是传感器头和拉绳。
传感器头通常包含一个光电机械装置,用于检测拉绳的位置。
拉绳则被安装在需要测量运动或变形量的物体上。
通过连接传感器和被测物体的拉绳,传感器可以测量拉绳的位移,进而反映出被测物体的运动或变形量。
事实上,拉绳位移传感器的原理很简单。
当被测物体运动或变形时,拉绳也会跟着发生位移。
这个位移就可以通过传感器头上的光电机械装置检测出来。
光电机械装置通常包括发光二极管(LED)和光敏二极管(光电二极管),工作原理类似于接近开关。
具体地说,当拉绳位移时,拉绳的位置会遮挡或展露光电机械装置上的LED和光电二极管,使得电路中断或接通。
这样,传感器头就能通过检测电路状态来确定拉绳的位置,从而计算出被测物体的运动或变形量。
结构拉绳位移传感器主要由下面三个部分组成:1.传感器头:包含一个光电机械装置和一个信号放大器电路,用于检测拉绳位移并放大信号。
2.拉绳:连接传感器头和被测物体的组件,可以由钢丝绳、尼龙绳或光缆等材料制成。
3.安装支架:用于固定传感器头和拉绳的位置。
此外,还有一些辅助部件,例如连接器、线圈、防护罩等,用于保护传感器和提高其可靠性。
应用范围拉绳位移传感器的应用非常广泛。
下面列举一些主要的应用场景:1.机械控制:例如机械加工和自动化生产线等领域,可以利用拉绳位移传感器确定机器的位置、速度和加速度等参数。
2.工业自动化:例如工业机器人、物料运输系统等领域,可以利用拉绳位移传感器控制运动和位置。
3.汽车测试:例如测量汽车制动器和悬挂系统等部件的位移。
4.航空航天:例如测量飞机起降时机翼形变和地面航标位置等。
5.地质测量:例如测量地震引起的地面变形,评估地质危险性。
拉绳位移传感器介绍(详细)

拉绳位移传感器介绍(详细)拉绳位移传感器定义拉绳位移传感器又称拉绳传感器。
它是一种新型而简便的长度位移传感器,用途非常广泛,具有结构紧凑、测量行程长、安装空间尺寸小、测量精度高,可靠性好,寿命长,维护少等优点。
另外,拉绳位移传感器安装使用方便,适合许多危险场合应用,广泛应用与测量领域。
本文主要介绍拉绳位移传感器工作原理及拉绳位移传感器安装时的注意事项。
拉绳位移传感器工作原理拉绳式位移传感器的功能是把机械运动转换成可以计量,记录或传送的电信号。
拉绳位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上,此轮毂与一个精密旋转感应器连接在一起,感应器可以是增量编码器,绝对(独立)编码器,混合或导电塑料旋转电位计,同步器或解析器。
操作上,拉绳式位移传感器安装在固定位置上,拉绳缚在移动物体上。
拉绳直线运动和移动物体运动轴线对准。
运动发生时,拉绳伸展和收缩。
一个内部弹簧保证拉绳的张紧度不变。
带螺纹的轮毂带动精密旋转感应器旋转,输出一个与拉绳移动距离成比例的电信号。
测量输出信号可以得出运动物体的位移、方向或速率。
拉绳位移传感器常用参数常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。
拉绳位移传感器信号输出方式拉绳位移传感器信号输出方式分为数字信号输出和模拟信号输出,数字输出型可以选择增量旋转编码器、绝对值编码器等,输出信号为方波ABZ信号或格雷码信号,行程最大可以做到10000毫米,线性精度最大0.01%,分辨力根据配置不同最大可以达到0.001毫米/脉冲。
模拟输出型可以选择精密电位器、霍尔编码器、绝对值编码器等,输出信号可以为4-20毫安、0-5伏、0-10伏、串行SSI和电阻信号等,最大行程可以达到12500毫米,使用环境最大可以达到IP65的防护等级,-45℃~+105℃的宽温度环境下使用。
拉绳位移传感器分类拉绳位移传感器分为数字输出型和模拟输出型两个产品类。
费斯杰拉线位移传感器特点及应用领域

费斯杰拉线位移传感器特点及应用领域一、费斯杰拉线位移传感器的特点。
费斯杰拉线位移传感器啊,那可是有好多超酷的特点呢。
它的精度相当高,就像一个超级精准的小侦探,可以精确地测量出线的位移情况。
不像有些传感器,总是马马虎虎的,它可不会犯这种低级错误哦。
它的测量范围也很广,不管是小距离的位移还是比较大距离的位移,它都能轻松应对。
这就好比一个武林高手,不管是小喽啰还是大反派,都能搞定。
还有啊,它的稳定性非常好。
在各种环境下,都能稳稳地工作,不会突然就掉链子。
比如说在有点热或者有点冷的地方,它还是能准确地测量,就像一个顽强的小战士,风吹雨打都不怕。
另外,费斯杰拉线位移传感器的响应速度也比较快。
就像一个机灵的小动物,一旦有位移发生,它能迅速地感知到并且给出准确的信号,不会慢吞吞的。
二、费斯杰拉线位移传感器的应用领域。
1. 机械制造领域。
在机械制造里,它可起着超级重要的作用呢。
比如说在机床加工的时候,需要精确地控制刀具的位移,这时候费斯杰拉线位移传感器就登场啦。
它能准确地告诉我们刀具移动到了哪里,这样就能加工出非常精密的零件啦。
要是没有它,那些机械零件可能就会做得歪歪扭扭的,就像小孩子捏的泥巴一样不规整。
2. 汽车制造领域。
汽车制造也离不开它呀。
在汽车的生产线上,车门的安装、座椅的调整等很多地方都需要精确的位移测量。
费斯杰拉线位移传感器就像一个默默奉献的小助手,确保每个部件都安装在正确的位置上。
想象一下,如果车门安装得不好,汽车开起来的时候车门可能就会嘎吱嘎吱响,那多难受呀。
3. 建筑工程领域。
在建筑工程里,它也有用武之地哦。
比如在高楼大厦的建设中,起重机的起重臂的伸缩位移需要精确测量,费斯杰拉线位移传感器就能做到这一点。
这样就能保证起重臂按照预定的位置和距离工作,避免发生危险。
要是起重臂的位移控制不好,那可能就会撞到周围的东西,那可就糟了。
4. 物流仓储领域。
在物流仓储的自动化设备中,比如自动货架的升降位移测量。
拉线拉绳位移传感器安全操作及保养规程

拉线拉绳位移传感器安全操作及保养规程1. 介绍拉线拉绳位移传感器是一种常用于测量物体位移的传感器。
它通过测量拉线或拉绳的伸长或收缩,来反映被测物体的位移变化。
为了保证传感器的正常工作和延长其使用寿命,本文将介绍拉线拉绳位移传感器的安全操作方法和保养规程。
2. 安全操作规程•在使用拉线拉绳位移传感器之前,务必先阅读并理解传感器的使用说明书,并按照说明书操作。
•在操作过程中,使用者应佩戴个人防护装备,如手套、护目镜等,避免发生意外伤害。
•在连接拉线或拉绳时,确保其没有任何松动或损坏,以免影响测量的精确度。
•在进行测量之前,先进行零点校准,以保证测量结果的准确性。
•不要将拉线或拉绳拉伸到超过传感器额定范围的距离,以免损坏传感器。
•在传感器正常工作时,不要随意拆卸或更换传感器的内部零部件,以免影响传感器的性能和安全性。
3. 保养规程•定期清洁传感器外壳,以防积尘或脏污影响传感器的工作效果。
可以使用干净的布进行擦拭,不要使用化学溶剂清洗。
•定期检查拉线或拉绳的连接情况,确保其没有松动或损坏。
如发现问题,应及时进行更换或修复。
•记录传感器的使用频率和工作情况,定期检查传感器的工作性能,如发现问题及时进行维修或更换。
•避免将传感器暴露在潮湿、高温、酸碱等恶劣环境中,以免损坏传感器。
•当暂时不使用传感器时,将其存放在干燥、通风的地方,避免灰尘和湿气对传感器的影响。
4. 故障排除拉线拉绳位移传感器在使用过程中可能会出现一些常见故障,以下是一些常见问题的排除方法:•问题:读数不稳定或波动较大。
–解决方法:查看传感器是否连接稳定,是否存在线路松动或损坏的情况;检查拉线或拉绳是否有异常。
•问题:读数偏差较大。
–解决方法:先进行零点校准,确保传感器开始位置正确;确保传感器与被测物体连接紧固可靠。
•问题:传感器无读数输出。
–解决方法:检查电源线是否连接正确;检查传感器是否受损。
如果以上方法仍不能解决问题,请联系供应商或技术支持,以获取更多帮助和指导。
拉线式位移传感器原理

拉线式位移传感器原理
拉线式位移传感器原理是一种常用的测量技术,通过检测物体的位移来实现精确的测量。
这种传感器通常由拉线、传感器元件和输出装置组成。
拉线是连接传感器元件和要测量的物体的部分,通常是一根细长的线或绳子。
当物体移动时,拉线也会随之移动,从而传达位移信息给传感器元件。
传感器元件是测量位移的关键部分,它能够将拉线的位移转换为可供测量的电信号。
传感器元件的工作原理通常基于电磁感应、电阻、电容或光学等原理。
当拉线移动时,传感器元件会相应地产生电信号,通过测量这些信号的变化,可以准确地获得物体的位移信息。
输出装置会将传感器元件产生的信号转换为人们能够理解的形式,通常是数字显示、图形显示或声音提示等。
通过输出装置,用户可以直观地了解物体的位移情况。
拉线式位移传感器的原理非常简单,但却具有广泛的应用。
它可以用于工业自动化、机器人控制、航空航天、医疗设备等领域。
在这些领域,拉线式位移传感器能够实现高精度的位移测量,帮助人们更好地掌握和控制物体的运动状态。
与其他传感器相比,拉线式位移传感器具有一些独特的优点。
首先,它的结构简单、成本低廉,易于安装和维护。
其次,拉线式位移传
感器不受环境影响,能够在恶劣的工作环境下稳定工作。
此外,由于拉线的连接方式灵活多样,拉线式位移传感器适用于各种不同形状和尺寸的物体测量。
总的来说,拉线式位移传感器原理简单实用,具有广泛的应用前景。
随着科技的不断进步,拉线式位移传感器将会变得更加精密和智能,为各行各业的发展提供更加可靠的技术支持。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
NS-WY07 频率输出位移传感器、变送器
产品名称:NS-WY07 频率输出位移传感器、变送器产品编号:SY-102621-492
规格型号:NS-WY07
NS-WY07 频率输出位移传感器、变送器
精度高、误差小、宽量程
高分辨率、预期寿命长
移动平滑、舒畅
全进口材料
防护等级IP50
900
型号10L 5D 75L 35D …150L 75D 300L 150D 500L 250D
450D
L
线性行程10 ±5 75 ±35 …150 ±75 300 ±150 500 ±250 900 ±450mm 总长(A) 100 148 …223 375 579 985 ±2mm
机械行程(B) 15 83 …160 312 579 922±2mm 综合精度0.05%、0.1%、0.2%F.S
分辨率无极限(理论)
重复性0.01 mm
频率:20Hz~20kHz
输出信号
幅度:5V、9V、12V、15V、24V 电源电压9V~24V DC
工作温度-30~100℃振动5~2000Hz 冲击50g
位移速度10m/s(max)
注:此频率传感器可适用各类传感器(要求频率输出的传感器
精度高、误差小
高分辨率、量程范围广
移动平滑、舒畅
抗干扰能力强
防护等级IP64
量程范围0~1500…2000…8000mm
综合精度0.1%、0.2%、0.3%F.S
分辨率无穷小(理论)
重复性0.05%F.S
输出信号0~5V、0~10V、4~20mA
编码器输出
电源电压24VDC
位移速度<0.6m/s
工作温度0~50℃,最大95%相对湿度安装形式固定支架或螺纹安装
, ,。
