一种新型宽带双极化微带贴片天线的设计

合集下载

一种非辐射边馈电的宽带双层微带贴片天线详细教程讲解

一种非辐射边馈电的宽带双层微带贴片天线详细教程讲解1 引言由于微带天线具有低截面、轻重量、易加工等特点，这类天线在军事和民用领域的应用范围越来越广。

特别是近年来SAR（合成孔径雷达）技术的快速发展，人们对微带天线提出了越来越高的要求，希望在一个天线上能同时获得宽频带、大扫描角、高效率、低交叉极化的性能，并且具有馈电简单、易与馈电系统集成等多方面的优点。

微带贴片天线的馈电方式有多种，这其中以微带线共面馈电在结构形式上最为简单，同时组阵时易于实现与馈电网络的集成设计，应用较广。

微带馈电的矩形微带贴片天线自报道以来成为应用最为广泛的微带单元形式之一。

但此种矩形微带天线采用单层形式，带宽很窄（通常《3%），且馈电位置仅限于辐射边。

随后，国内外的科技工作者对各类矩形微带天线作了大量的研究。

为展宽工作带宽，介绍了一种辐射边馈电的双层微带贴片天线，其下层贴片为馈电元，上层导体贴片为寄生元，两层中间为低介电常数的介质层，该结构利用双谐振来展宽工作频带，此天线的最大工作带宽可达10%左右。

而则率先介绍了一种非辐射边共面馈电的单层矩形贴片天线，当该单元用于微带共面馈电阵列天线设计时可缩短馈电线的长度，简化馈电网络的设计，故其可用作高效微带阵列天线的设计，但其与普通单层矩形微带天线一样带宽较窄。

最近，专利提供了一种针对辐射边馈电双层矩形微带天线的交叉极化抑制技术，其方法是在上、下辐射贴片上同时开4个或4个以上缝隙，缝隙的取向与天线极化方向一致，通过抑制交叉极化的模式电流达到抑制天线单元交叉极化的目的。

将上述多种技术相结合，本文介绍了一种非辐射边馈电的新型双层微带贴片天线，并对该天线的性能特点及其在阵列中的应用情况进行了研究。

2 单元结构及仿真测试结果天线单元的结构组成如图1，为实现宽带工作采用与普通双层微带贴片天线相同的结构形式，整个天线主要由馈电微带板层、泡沫层、寄生微带板层及接地结构板四部分组成。

其中馈电微带板上蚀刻有馈电贴片与馈电微带线，寄生微带板上蚀刻有寄生贴片，为对寄生贴片起保护作用，图中寄生元贴片采用倒置结构。

一种新型微带贴片天线的优化设计概要

31.2发展趋势1.2.1小型化微电子技术以及大规模集成电路的快速发展，使天线成为了电子设备中庞大、笨重部件的问题变得更加突出了，对能与设备的大小相互协调且具有效电性能的小天线的需求更加的迫切。

微带天线小型化的方法非常多，但都各具优缺点。

当前主要应用于微带天线的小型化方法多是采用表面开槽，它的突出特点是频带窄，增益小，效率低。

而新材料的应用也颇受重视，比如高温超导(HTS)、光电子带隙(PGB)及有机磁性材料等。

需要指出的是，天线尺寸的缩减往往是以性能作为代价的。

1.2.2宽频带微带天线属于一维小型化谐振式天线，它的Q值高，频带窄。

近些年来出现的U型槽贴片与双层贴片无论是在探针或者是槽孔耦合的馈电方式下都获能得高达40%的阻抗圆极化带宽一般大大低于阻抗带宽，常规的圆极化微带天线轴比带宽不足1%,因此制约圆极化微带天线频带的因素将会转化成增益和极化特性。

1.2.3多功能由于无线通信的飞速发展，使得在雷达、通信及定位系统等领域都非常需要双频/ 双极化微带天线，以此实现频率复用、天线共用和收发双工。

当前，双频天线主要的实现目的是获得可控双频比的双宽频带特性这方面来的，双极化天线主要考虑的是隔离度和每种极化的交叉极化电平。

6图4-2天线的回波损耗图7.5083e+000 5.406le+000 3.3033e+000 1.20176+000 T B050S-001 -3.0927e+000 -5.104Je+B00 -7.207ie+B0S -9.30^3e+000 -1.1412e+001 -1.3514e+001 -1.5616e+001 -1.7718e+001 -1.93206+001 -2.1923C+001 -2.402Se+B01 -2.612?e+001图4-3 3D增益方向图普通微带贴片天线的3D增益方向图如图4-3所示。

由图可以看出该微带贴片天线的辐射最大方向为平面方向，即正Z方向，增益可达到7.5dB，而且还可以得到该方向的宽方向图。

C波段宽带双极化微带贴片天线设计

orthogonal H-shaped slots is opened on the floor and the matching branches of feeding microstrip line adopt T-shaped structure.
Simulation results show that the proposed antenna has a relative impedance bandwidth of 21% ( VSWR< 2) at C-band,which indicates it
792
2020 Radio Engineering Vol. 50 No. 9
垂直的 H 型耦合缝隙作为口径耦合馈电,馈电微带
线均采用 T 字型耦合结构。对双极化辐射单元和
band wideband dual-polarized microstrip patch antenna is designed. In order to meet the bandwidth requirements, a double-layer
microstrip patch antenna with aperture coupling feed is adopted. In order to improve the isolation of two polarization ports, a pair of
中图分类号: TN91
文献标志码: A
开放科学( 资源服务) 标识码( OSID) :
文章编号: 1003- 3106( 2020) 09- 0792- 05
Design of C-band Wideband Dual-polarized

一种S波段宽带双圆极化天线设计

一种S波段宽带双圆极化天线设计本文设计了一种新型宽带高增益双圆极化天线，该天线采用圆形罩杯和多个金属圆盘贴片相结合的层叠结构。

通过改变圆形罩杯和金属圆盘贴片直径的大小来调节天线单元的增益以及天线的阻抗带宽，得到了良好的效果。

天线通过四点正交馈电方法实现圆极化辐射。

馈电网络采用具有低损耗特性空气板线形式的90o电桥和180o环形电桥组成。

通过激励90o电桥两个输入端口实现天线左右旋圆极化变换。

采用商业仿真软件HFSS对天线结构尺寸进行优化设计，仿真结果表明该天线具有结构形式简单、增益高、带宽宽、轴比性能好等优点。

该天线适合用于一些小角度扫描的相控阵天线系统。

标签：圆极化；宽带；高增益；轴比1 引言本文设计了一种通过四点正交馈电的高增益罩杯天线，该天线采用圆形罩杯和金属圆盘贴片相结合。

通过多个圆盘贴片谐振在不同的频点来展宽天线的阻抗带宽，同时利用不同尺寸的反射罩杯来改变天线单元增益。

天线的馈电网络由一个90o电桥和两个180o环形电桥组成。

通过HFSS对天线单元结构尺寸进行优化分析，结果表明天线的S11在工作带宽（2Ghz-2.3Ghz）范围内小于15dB。

天线方向图法向轴比在±13o范围内小于1.5dB，增益大于14dB。

这种结构的圆极化天线在一些小角度扫描相控阵天线系统具有广泛的应用前景。

2 圆极化辐射单元设计天线结构形式如图1所示分为2个部分。

上层为罩杯天线，下层为天线的馈电网络。

罩杯天线为4层结构，上3层为辐射金属圆盘，最下层为金属反射罩杯。

辐射金属圆盘通过一个金属圆柱支撑杆串连起来。

罩杯天线的4个馈电点位于最下层的金属圆盘贴片。

为了实现罩杯天线辐射场的左右旋圆极化可变，天线的馈电网络采用具有低损耗特性空气板线形式的90o电桥和180o环形电桥组成如图2所示。

通过激励90o电桥不同输入端口实现输出端口相位0o、90o、180o、270o 和270o、180o、90o、0o变化。

通过HFSS对天线单元优化仿真。

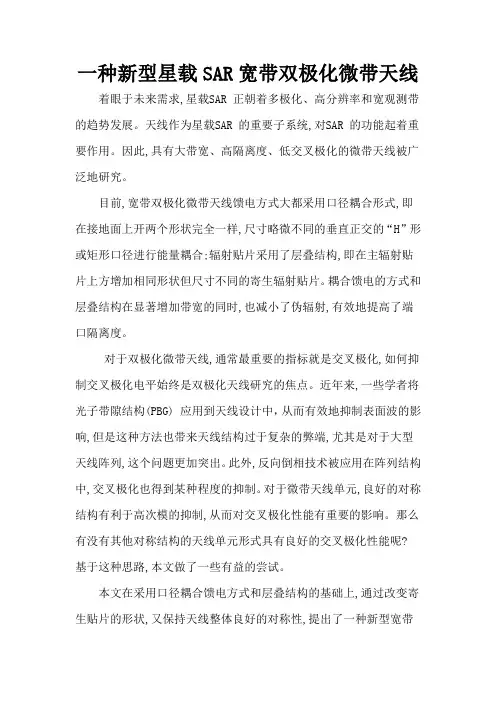

西电一种新型星载SAR宽带双极化微带天线

一种新型星载SAR宽带双极化微带天线着眼于未来需求,星载SAR 正朝着多极化、高分辨率和宽观测带的趋势发展。

天线作为星载SAR 的重要子系统,对SAR 的功能起着重要作用。

因此,具有大带宽、高隔离度、低交叉极化的微带天线被广泛地研究。

目前,宽带双极化微带天线馈电方式大都采用口径耦合形式,即在接地面上开两个形状完全一样,尺寸略微不同的垂直正交的“H”形或矩形口径进行能量耦合;辐射贴片采用了层叠结构,即在主辐射贴片上方增加相同形状但尺寸不同的寄生辐射贴片。

耦合馈电的方式和层叠结构在显著增加带宽的同时,也减小了伪辐射,有效地提高了端口隔离度。

对于双极化微带天线,通常最重要的指标就是交叉极化,如何抑制交叉极化电平始终是双极化天线研究的焦点。

近年来,一些学者将光子带隙结构(PBG) 应用到天线设计中，从而有效地抑制表面波的影响,但是这种方法也带来天线结构过于复杂的弊端,尤其是对于大型天线阵列,这个问题更加突出。

此外,反向倒相技术被应用在阵列结构中,交叉极化也得到某种程度的抑制。

对于微带天线单元,良好的对称结构有利于高次模的抑制,从而对交叉极化性能有重要的影响。

那么有没有其他对称结构的天线单元形式具有良好的交叉极化性能呢? 基于这种思路,本文做了一些有益的尝试。

本文在采用口径耦合馈电方式和层叠结构的基础上,通过改变寄生贴片的形状,又保持天线整体良好的对称性,提出了一种新型宽带双极化微带天线单元。

计算结果表明:其整体性能优于上述天线结构,兼有大带宽(双端口在VSWR < 2 时阻抗带宽分别为24 %和23.1 %) 、高隔离度(带内优于-48dB ,中心频率处达- 52 dB) 、低交叉极化的特性(双端口E面和1端口H面在方位角为±40°内优于- 53dB ,2 端口H 面在方位角为±10°内优于-40dB)，具有重要工程应用前景。

1 天线的设计天线单元结构如图1～3 所示,把天线主体剖分为八层,第一层和第四层分别为圆形寄生贴片和正方形主辐射贴片,第二、三、五、七层为介质层,第六层为接地面,其上面开有两个正交的矩形孔径,馈线通过孔径耦合能量,从而激励起两种正交模式,实现垂直和水平极化工作状态。

一种双层宽带微带天线设计

图 2 双层倒置微带天线等效耦合电路
图中 G1 、L1、C1 为下层辐射贴片的自电导、自电感、自电容，G2、L2、C2 为上层辐射贴片的自电导、自电感、自电容。Cg 为下层辐射贴片和上层辐射贴片间的耦合电容。
图 3 双层倒置微带天线 HFSS 模型图
4 3 天线参数的设计
4.1
仿真结果和实测结果分析
Design of a Double Layer Wideband Microstrip Antenna ZHAO Yudong，WANG Suixue
（Beijing Institute of Space Long March Vehicle，Beijing 100076） Abstract：This paper presents a double layer wideband microstrip antenna.The antenna adopted double invert patch construction ， feed from back and windows on patch ， Make antenna simple and small.The result of stimulation and react measured indicate when the standing wave ratio（VSWR）≤2，the bandwidth is over 25%;The gains of antenna reached 9dB;The beamwidth of ≥0dB is over 120 degree，having characteristic of
仿真结果与实测结果
为了尽可能的展宽天线频率宽度，需要降低微带天线的品质因素 Q 值。必须选择介电常数低和厚度大的基片，但太厚的基片介质容易在贴片天线表面激励起高次模和表面波，降低天线辐射效率和天线方向图主瓣，交叉极化电平变差。因此通过多层结构，利用空气层实现一种等效的低介电常数基板。天线上下贴片尺寸可以分别进行计算。下层基片的介电常数为ε r1 ，利用普通微带天线设计公式可得出贴片大小。为了减小天线面积，需要下层天线谐振在低频段，通过在贴片上开窗口，引进等效电容参数，实现减小贴片面积目的。上层介电常数εrs 可利用多层微带天线计算公式获得

一种小型化超宽带定向双极化天线设计

【收稿日期】2019-07-05 【作者简介】李庭（1980－），男，桂林长海发展有限责任公司工程师，研究方向为电子对抗与雷达技术。
Abstract: A compact ultra-wide band directional antenna based on the dual polarized applications studied in this paper. The antenna design is based on the improvement of Vivaldi antenna. The element of the antenna is consists of a exponential gradient type patch up on the substrate and a regular feeding line on the bottom of the substrate. Through loading slot and resistance on the patch, we can extend the bandwidth and reduce the size of the antenna. The antenna is fabricated by normal PCB process and then realized by assembling welding. Finally, the hole antenna sizes up to 0.315 λ × 0.261 λ × 0.002 λ. The measured results show that the impedance matching bandwidth (S11<-10dB) is 66.7%. The minimum realized gain at the main radiation direction up to 1.36dBc. Both of the experimental and simulated results have a good agreement.

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ＺＨＡＯＨｏｕ — ｌｉａｎｇ，ＹＩＮＪｉａ — ｘｉａｎ
（ＳｃｈｏｏｌｏｆＥｌｅｃｔｒｏｎｉｃＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＮａｔｉｏｎａｌＵｎｉｖｅｒｓｉｔｙｏｆＤｅｆｅｎｓｅＴｅｃｈｎｏｌｏｇｙ，Ｃｈａｎｇｓｈａ４１００７３，Ｃｈｉｎａ）
关键词：双极化；交叉极化；微带天线；短路耦合线中图分类号：ＴＮ８２８文献标识码：Ａ文章编号：１６７２ — ２３３７（２０１３）０２ — ０２１４ — ０５

ＤｅｓｉｇｎｏｆＮｏｖｅｌＢｒｏａｄｂａｎｄＤｕａｌ＿ＰｏｌａｒｉｚｅｄＭｉｃｒｏｓｔｒｉｐＰａｔｃｈＡｎｔｅｎｎａ
Ａｂｓｔｒａｃｔ：Ａｄｅｓｉｇｎｏｆｎｏｖｅｌｄｕａｌ — 。ｐｏｌａｒｉｚｅｄｍｉｃｒｏｓｔｒｉｐｐａｔｃｈａｎｔｅｎｎａｗｉｔｈｗｉｄｅｂａｎｄｗｉｄｔｈｆｏｒＰ — ・ｂａｎｄ（ｔｈｅｃｅｎｔｅｒｆｒｅｑｕｅｎｃｙｉｓ０．７５ＧＨｚ）ａｐｐｌｉｃａｔｉｏｎｉｓｐｒｅｓｅｎｔｅｄｉｎｔｈｉｓｐａｐｅｒ．Ａｐｅｒｔｕｒｅ－ｃｏｕｐｌｅｄｔｈｅｏｒｙ，ｃａｖｉｔｙｍｏｄｅｌｔｈｅｏｒｙ，ａｎｔｉ — ｐｈａｓｅｆｅｅｄｉｎｇｔｅｃｈｎｉｑｕｅａｎｄｓｔａｃｋｅｄｐａｔｃｈａｎｔｅｎｎａａｒｃｈｉｔｅｃｔｕｒｅａｒｅａｄｏｐｔｅｄｉｎｔｈｅａｎｔｅｎｎａｄｅｓｉｇｎｉｎｏｒｄｅｒｔｏｉｎｃｒｅａｓｅｔｈｅｂａｎｄｗｉｄｔｈ．Ｂｏｔｈｏｆｔｈｅｐｏｌａｒｉｚａｔｉｏｎｐｏｒｔｓａｒｅｆｅｄｗｉｔｈａｃｏｐｌａｎａｒｍｉｃｒｏｓｔｒｉｐｌｉｎｅ．Ｓｈｏｒｔ — ｃｉｒｃｕｉｔｅｄｃｏｕｐｌｅｄ－ｌｉｎｅｔｅｃｈｎｉｑｕｅｉｓｃｏｎｓｉｄｅｒｅｄｉｎｄｅｓｉｇｎｏｆｔｈｅａｎｔｉ — ｐｈａｓｅｆｅｅｄｉｎｇｎｅｔｗｏｒｋ，ｗｈｉｃｈｌｅａｄｓｔｏｌｏｗｅｒｃｒｏｓｓｐｏｌａｒｉｚａｔｉｏｎ．Ｔｈｅｓｉｍｕｌａｔｅｄｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｒｅａｌｉｚｅｄｇａｉｎｓｏｆｂｏｔｈｔｈｅｐｏｌａｒｉｚａｔｉｏｎｐｏｒｔｓｒｅａｃｈ８．５ｄＢ．Ｔｈｅｒｅｌａｔｉｖｅｉｍｐｅｄａｎｃｅｂａｎｄｗｉｄｔｈｉｓ２８ｌａｒｉｚｅｄｐｏｒｔａｎｄ２２．６ｆｒｏｍ０．６４ＧＨｚｔｏ０．８５ＧＨｚｆｏｒｈｏｒｉｚｏｎｔａｌｐｏ —
（国防科技大学电子科学与工程学院，湖南长沙４１００７３）
摘要：运用口径耦合理论、腔模理论、反相馈电技术和多层贴片结构设计出一种新型的Ｐ波段（中心频率为０．７５ＧＨｚ）宽带双极化微带贴片天线。天线的两个极化端口采用共面馈电；馈电网络设计中采用短路耦合线实现反相馈电。仿真结果表明该天线两个极化端口实际增益均达到８．５ｄＢ，水平极化端口在０．６４
～
Ｏ．８５ＧＨｚ频率范围内驻波比小于２，相对带宽为２８；垂直极化端口在０．６８～Ｏ．８５ＧＨｚ频率范围内驻波
比小于２，相对带宽为２２．６，两端口隔离度高于５３ｄＢ。
第２期
２０１３年４月
雷达科学与技术
ＲａｄａｒＳｃｌｅｎｃｅａｎｄＴｅｃｈｎｏＩｏｇｙ
Ｖｏ１．１１Ｎｏ．２
Ａｐｒｉｌ２０１３
一
种新型宽带双极化微带贴片天线的设计
赵后亮。尹家贤
