高精度宽范围恒流源设计
浅谈高精度可调恒流源的设计
恒流源在现代检测计量领域中发挥了极其重要的作用。
在浙江虎王公司开发的“线缆自动化检测设备”系统中，恒流源是重要的组成部分。
只有开发出精度高、输出功率大、可调范围广的高精度恒流源，“线缆自动化检测设备”才能满足“精准、快速、智能地检测各类线缆”的技术要求。
因此，本文着重探讨该系统中高精度可调恒流源的设计问题。
一、系统设计高精度可调恒流源主要由两部分组成：一是电流源主电路，二是控制电路。
其中主控电路主要由两块场效应管产生输出所需的大电流，控制电路主要由ＰＷＭ控制芯片ＳＧ３５２５及运放构成闭环负反馈。
系统结构图如图１所示。
图1恒流源主电路由整流滤波、ＭＯＳ管驱动、电流输出等三部分电路模块组成。
其中ＭＯＳ管驱动电路如图２所示，图中开关管Ｑ１、Ｑ４是电压驱动全控型ＭＯＳＦＥＴ，具有输入阻抗高、驱动电路简单、驱动功率小、开关速度快及安全工作区大等优点。
半桥式逆变电路一个桥臂由开关管Ｑ１、Ｑ４组成，另一个桥臂由电容Ｃ６、Ｃ９组成。
通过调节开关管的占空比，就能改变变压器二次侧整流输出平均电压Ｖｏ，经全波变换和电感去噪后，对外输出电流。
图2场效应管选择２ＳＫ２６４８型芯片，它的最大漏极电流９ Ａ，最大功耗１５０Ｗ。
由于流过场效应管的电流较大，场效应管的发热比较严重，为保证恒流源的可靠工作，可以给场效应管加装合适大小的散热片。
恒流源控制电路由信号采样、比较放大、ＰＷＭ控制、推挽等电路模块组成，是稳定恒流输出、提高调节精度的关键所在，控制环节的好坏直接影响电路的整体性能。
如图３所示，本设计采用以ＳＧ３５２５芯片为核心的恒频脉宽调制控制方式。
ＳＧ３５２５芯片的脚５和脚７间串联一个电阻Ｒｄ，可以在较大范围内调节死区时间。
ＳＧ３５２５的振荡频率可表示为：式中ＣＴ，ＲＴ分别是与脚５、脚６相连的振荡器的电容和电阻，Ｒｄ是与脚７相连的放电端电阻值。
取值分别为浅谈高精度可调恒流源的设计文/高建强 李 博1(0.73)sT T dfC R R=+ＯＣＣＵＰＡＴＩＯＮ812011 3ＯＣＣＵＰＡＴＩＯＮ2011 382２２００ｐ、１０ｋ、１５０，即频率为６１ｋｈｚ。
基于FPGA的高精度恒流源系统设计
基于FPGA的高精度恒流源系统设计目录一、内容综述 (2)1. 研究背景和意义 (3)2. 国内外研究现状 (4)3. 论文研究目的及内容 (5)二、FPGA技术概述 (6)1. FPGA基本概念及特点 (7)2. FPGA的发展历程 (8)3. FPGA的主要应用领域 (9)三、恒流源系统基本原理与设计要求 (11)1. 恒流源系统基本原理 (12)2. 恒流源系统的设计要求 (13)3. 恒流源系统的性能指标 (14)四、基于FPGA的高精度恒流源系统设计方案 (15)1. 系统架构设计 (16)2. 主要功能模块设计 (18)3. 系统工作流程设计 (18)五、关键技术研究与实现 (19)1. 高精度电流采样与转换技术 (21)2. 高性能PWM波形生成技术 (22)3. 基于FPGA的电流闭环控制技术 (23)六、系统硬件设计与实现 (24)1. 电源模块设计 (26)2. 电流采样与处理模块设计 (27)3. FPGA配置与实现 (28)七、系统软件设计与实现 (30)1. 软件架构设计 (31)2. 程序流程设计 (33)3. 关键算法实现与优化 (34)八、系统测试与性能评估 (36)1. 测试环境与平台搭建 (37)2. 系统测试方法与步骤 (38)一、内容综述本文档主要介绍了基于FPGA的高精度恒流源系统的设计。
恒流源系统在众多领域中有着广泛的应用，如精密测量、电子仪器、医疗设备和通信系统等。
随着科技的不断发展，对恒流源系统的精度和稳定性要求也越来越高。
研究并设计一种基于FPGA的高精度恒流源系统具有重要的实际意义。
该系统设计的主要目标是实现高精度、高稳定性的恒流输出，同时具备良好的响应速度和负载调整能力。
系统设计的核心部分是基于FPGA（现场可编程门阵列）的控制电路，通过优化算法和控制策略，实现对恒流源输出电流的精确控制。
输入电源及稳压模块：为系统提供稳定的输入电压，保证系统的稳定运行。
高精度4-20mA恒流源电路的设计
高精度4-20mA恒流源电路的设计[摘要] 4-20mA电流输出,在远程智能工业控制中占有重要的地位。
本设计提出的高精度可编程恒流源系统,以STC89C52单片机、AD421数模转换器为核心,经分析、处理后,可实现高精度的恒流输出,以为工业设备校准提供精密参考信号。
[关键词] 4-20mA电流恒流源AD421 单片机高精度1.引言恒流源是能够向负载提供恒定电流的电源,现代电子技术的广泛应用,促进了对恒流源的需求。
例如高精度恒流源在为智能仪器仪表的检测和为工业设计提供精密参考信号发挥了很好的作用。
本设计,提出了一种廉价的高精度可编程恒流源的设计方案,使用单片机作为系统的控制核心,通过16位电流输出型DA 转换器AD421输出电流信号。
在实际测试中,恒流输出精度表现出色,达到了设计得要求。
本设计具有如下优点:(1)电流可以由用户自行调整,并通过液晶显示器与用户交互;(2)经过软件校正后,电路线性相对较好, 精度可达到±1uA;(3)电路简单, 容易实现;(4)可用于对防爆有特殊要求的工业现场。
2.系统分析4—20mA可编程恒流源的功能模块图如图1所示。
通过单片机给AD421提供数字信号,经AD421转换后输出4-20mA电流;由于AD421环流输出电路的模拟部分的影响,导致输出电流呈现一定的非线性,本设计通过软件对其进行了校准,使恒流源的精度达1uA;输出电流大小可由用户通过键盘自由设定,并通过液晶显示出来;且由于单片机和AD421之间通过光耦合实现了隔离,使其可用于对防爆有特殊要求的工业现场。
3.基于AD421的主硬件电路设计AD421是美国ADI公司推出的一种单片高性能数模转换器。
它由电流环路供电,16位数字信号以串行方式输入,4-20mA电流输出。
本质上来说,AD421提供了三个功能:将来自微处理器的数字函数变为模拟函数;用作环电流放大器;提供将环流作为能源的稳定的工作电压调节器。
以AD421为核心的主硬件电路的设计如图2所示。
高精度数控恒流源
高精度数控恒流源高精度数控恒流源是一种电子设备，其主要作用是为各种电子设备提供恒定的电流输出。
高精度数控恒流源是目前电子设备中必不可少的一种设备，特别是在半导体器件和光器件的制造过程中。
高精度数控恒流源的主要特性是稳定性好、响应迅速、输出精度高。
它可以有效地控制电子设备的功率，确保其稳定运行。
这种设备的工作原理是根据输入电信号来控制输出电流，并具备对输出电流、电压、功率等参数进行精准控制的功能。
高精度数控恒流源通过稳定的电流输出，可以为各种电子设备提供一个恒定的电流源，从而保障设备的正常运行。
高精度数控恒流源的主要应用领域是半导体器件和光器件，其中最常用的是在半导体的制造过程中。
在半导体材料的化学腐蚀、电镀、轻蚀等工艺中，高精度数控恒流源能够保证电流和电压的恒定输出，确保制造过程的正常进行。
此外，在光器件中，高精度数控恒流源还能够为激光二极管驱动、LED驱动等提供恒定的电流。
高精度数控恒流源的性能对于电子设备的稳定性和精度来说十分重要。
因此，高精度数控恒流源使用的材料、硬件、软件设计等方面都要求十分严格。
一般来说，高精度数控恒流源的设计必须符合以下几个方面的要求：1. 稳定性高精度数控恒流源必须具有良好的稳定性，这意味着其需要对其输出电流进行精准的控制和调整。
当其中任何一个元件失去稳定性时，都能对整个系统产生不良的影响，降低系统的精度和可靠性。
2. 精度高精度数控恒流源需要提供高精度电流输出，这是它的主要功能之一。
它可以通过对输出电流进行调整和控制，以保证其精度。
同时还需要提供对输出电流、电压等参数进行监测和测量的功能。
3. 响应速度在不同的应用场景中，需要高精度数控恒流源能够快速地响应变化，来满足其特定的需求。
响应速度通常是指设备需要从一个电流输出值迅速切换到另一个电流输出值时所需的时间。
4. 可靠性高精度数控恒流源需要在长时间运行中保持其良好的性能，以保证其不会因为设备故障而中断正常的运行。

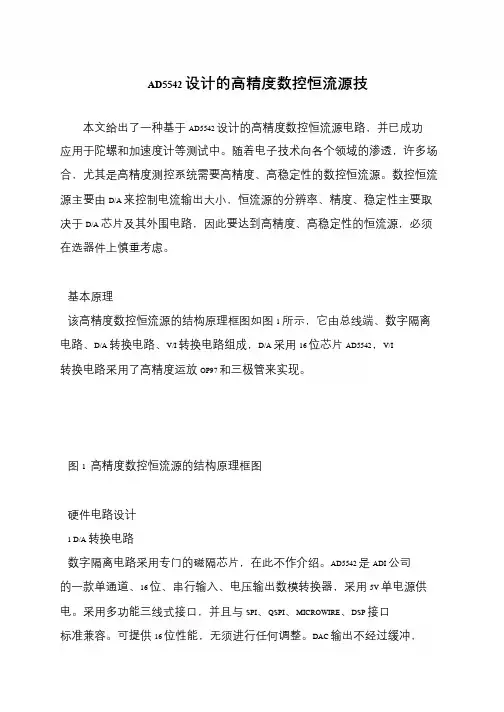

AD5542设计的高精度数控恒流源技
AD5542 设计的高精度数控恒流源技
本文给出了一种基于AD5542 设计的高精度数控恒流源电路，并已成功应用于陀螺和加速度计等测试中。
随着电子技术向各个领域的渗透，许多场合，尤其是高精度测控系统需要高精度、高稳定性的数控恒流源。
数控恒流源主要由D/A 来控制电流输出大小，恒流源的分辨率、精度、稳定性主要取决于D/A 芯片及其外围电路，因此要达到高精度、高稳定性的恒流源，必须在选器件上慎重考虑。
基本原理
该高精度数控恒流源的结构原理框图如图1 所示，它由总线端、数字隔离电路、D/A 转换电路、V/I 转换电路组成，D/A 采用16 位芯片AD5542，V/I 转换电路采用了高精度运放OP97 和三极管来实现。
图1 高精度数控恒流源的结构原理框图
硬件电路设计
1 D/A 转换电路
数字隔离电路采用专门的磁隔芯片，在此不作介绍。
AD5542 是ADI 公司的一款单通道、16 位、串行输入、电压输出数模转换器，采用5V 单电源供电。
采用多功能三线式接口，并且与SPI、QSPI、MICROWIRE、DSP 接口标准兼容。
可提供16 位性能，无须进行任何调整。
DAC 输出不经过缓冲，。

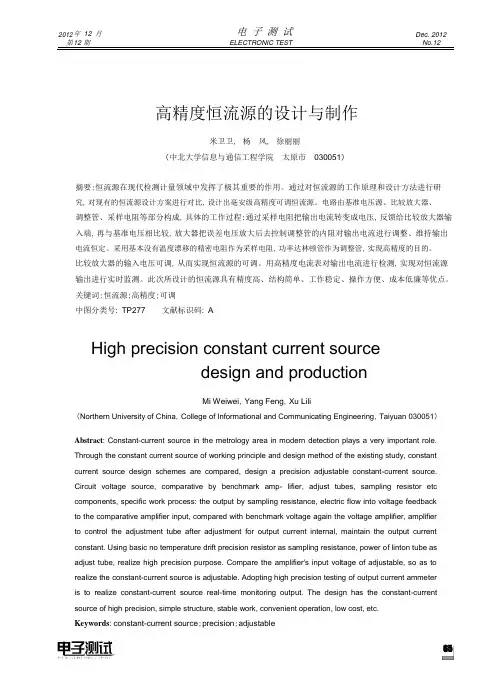

高精度恒流源的设计与制作_米卫卫.pdf
