有线电视系统设计
有线电视系统设计方案和设备需求
有线电视系统设计方案和设备需求、报价、安装手册一、概述有线电视传输系统（Cable Antenna Television-CATV），它是利用同轴或光纤电缆进行宽频传输的图像传输系统，该系统通过同轴电缆分配网络将电视图像信号高质量地传送到楼层各用户终端。
先进的有线电视系统汇集了当今电子技术许多领域的新成就，包括电视、广播、卫星、微波传输、数字通信、自动控制、遥控遥测和电子计算机技术等。
而且还将与“信息高速公路”紧密地联系在一起。
“天上卫星传送，地面有线电视覆盖”的星网相结合结构模式，不仅成为21世纪广播电视覆盖的主要技术手段，也将构成“信息高速公路”的基础框架。
目前，在广州地区内已建成世界先进的光纤/电缆混合传输的有线电视系统网络，系统带宽由现在的550MHZ逐步扩容至750MHZ，意味着网络具有更大的容量及更先进的功能。
例如在广州市环市东路接假日酒店里面咎由自取有线电视的配套设备系统，作为一座现代智能型大楼，集多种智能弱电系统于一体；其有线电视传输系统的设计和建设必须适应信息时代发展和用户的使用要求，以满足用户对有线电视信息的需求。
因此，高质量的电视传输系统是该大楼现代化通讯系统的必要重要组成部分之一。
5.2 系统策略及建议针对这样一座智能型综合大厦，我们谈一下如何在酒店设计有线电视接收方案，广州文化假日酒店拥有384间宽敞豪华的客房，包括34间套房及32间公寓，配置中央空调，配套浴室、风筒、卫星电视、收音机、闭路电视、小型酒柜、冰箱及24小时送餐服务。
酒店有6间餐厅及酒巴供您选择，精心设计的筵庆厅和另外6间中小厅房可容纳12-360人，是会议的理想地点。
酒店更拥有500个座位的电影院适合作大型会议的场地。
位于四楼的筵庆厅是本地使用率最高及极受欢迎的会议场所之一。
精心布置以柔和的浅蓝及棕黄色调，配合以镶镜的方柱，造成明亮，现代的效果，筵庆厅面积为380平方米，设置一舞台，是及于餐会、时装表演、展示会、大型会议及婚宴的理想场地。
酒店有线电视方案
酒店有线电视方案第1篇酒店有线电视方案一、项目背景随着科技的发展和人们生活品质的提高，酒店行业在竞争激烈的市场环境下，为满足顾客日益增长的精神文化需求，提供优质的电视节目成为提升酒店服务品质的重要环节。
为使酒店的有线电视系统达到国内领先水平，确保节目内容丰富、信号稳定，特制定本方案。
二、项目目标1. 提供丰富多样的电视节目，满足不同顾客的需求。
2. 确保有线电视信号稳定，降低故障率。
3. 提高酒店有线电视系统的可靠性和安全性。
4. 优化有线电视网络布局，便于后期维护和升级。
三、方案设计1. 有线电视系统架构本方案采用前端设备、传输网络和用户终端的三层架构。
前端设备包括卫星接收设备、调制器等；传输网络为光纤+同轴电缆混合网络；用户终端包括机顶盒、电视等。
2. 节目源（1）卫星节目：选用符合国家规定的卫星节目，包括中央台、卫视台等，确保节目内容的合法合规。
（2）本地节目：接入当地的有线电视信号，提供本地新闻、资讯等节目。
（3）自办节目：酒店可根据自身需求，自办特色节目，如酒店介绍、旅游资讯等。
3. 传输网络（1）光纤网络：采用星型结构，从前端设备至各楼层光纤分配箱，确保信号传输质量。
（2）同轴电缆网络：从光纤分配箱至用户终端，采用优质同轴电缆，降低信号损耗。
4. 用户终端（1）机顶盒：选用符合国家标准、具有良好性能的机顶盒，支持高清、4K等信号输出。
（2）电视：配备高性能、低能耗的电视，满足顾客观看需求。
5. 信号分配与放大在楼层光纤分配箱处设置信号分配器，将信号分配至各房间。
根据酒店楼层高度和房间数量，合理设置放大器，确保信号传输稳定。
6. 系统安全与可靠性（1）前端设备：采用双电源供电，确保设备稳定运行。
（2）传输网络：光纤网络具有高抗干扰性，同轴电缆网络采用优质材料，降低故障率。
（3）用户终端：机顶盒和电视具备过载保护功能，防止因电压波动等原因导致的设备损坏。
四、实施步骤1. 调查酒店现有有线电视系统状况，评估改造难度和投资预算。
广电中心有线电视系统设计方案详细

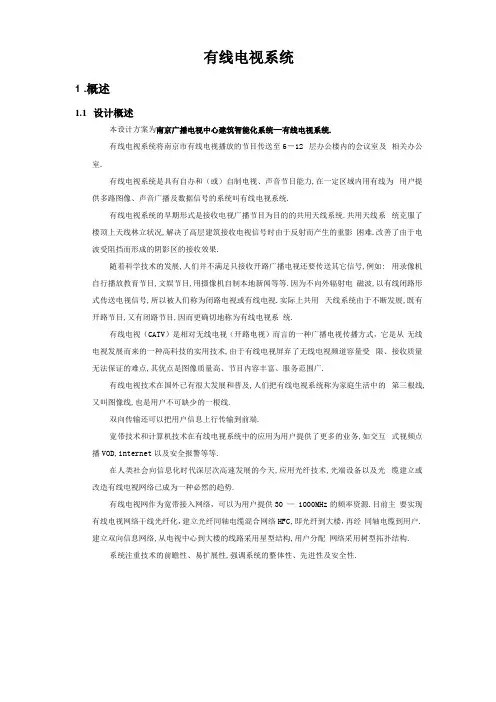

有线电视系统1 .概述1.1设计概述本设计方案为南京广播电视中心建筑智能化系统—有线电视系统.有线电视系统将南京市有线电视播放的节目传送至6－12 层办公楼内的会议室及相关办公室.有线电视系统是具有自办和（或）自制电视、声音节目能力,在一定区域内用有线为用户提供多路图像、声音广播及数据信号的系统叫有线电视系统.有线电视系统的早期形式是接收电视广播节目为目的的共用天线系统.共用天线系统克服了楼顶上天线林立状况,解决了高层建筑接收电视信号时由于反射而产生的重影困难.改善了由于电波受阻挡而形成的阴影区的接收效果.随着科学技术的发展,人们并不满足只接收开路广播电视还要传送其它信号,例如: 用录像机自行播放教育节目,文娱节目,用摄像机自制本地新闻等等.因为不向外辐射电磁波,以有线闭路形式传送电视信号,所以被人们称为闭路电视或有线电视.实际上共用天线系统由于不断发展,既有开路节目,又有闭路节目,因而更确切地称为有线电视系统.有线电视（CATV）是相对无线电视（开路电视）而言的一种广播电视传播方式，它是从无线电视发展而来的一种高科技的实用技术,由于有线电视屏弃了无线电视频道容量受限、接收质量无法保证的难点,其优点是图像质量高、节目内容丰富、服务范围广.有线电视技术在国外已有很大发展和普及,人们把有线电视系统称为家庭生活中的第三根线,又叫图像线,也是用户不可缺少的一根线.双向传输还可以把用户信息上行传输到前端.宽带技术和计算机技术在有线电视系统中的应用为用户提供了更多的业务,如交互式视频点播VOD,internet以及安全报警等等.在人类社会向信息化时代深层次高速发展的今天,应用光纤技术,光端设备以及光缆建立或改造有线电视网络已成为一种必然的趋势.有线电视网作为宽带接入网络，可以为用户提供30 — 1000MHz的频率资源.目前主要实现有线电视网络干线光纤化，建立光纤同轴电缆混合网络HFC,即光纤到大楼，再经同轴电缆到用户.建立双向信息网络,从电视中心到大楼的线路采用星型结构,用户分配网络采用树型拓扑结构.系统注重技术的前瞻性、易扩展性,强调系统的整体性、先进性及安全性.1.2设计原则此次有线电视系统设计中本着实用、先进、专业、开放、安全、集成、经济的原则, 总体规划、分步设计实施,满足南京广播电视中心现在和将来对有线电视节目要求.本着立足现在,考虑未来和长远利益的原则,在设计时网络结构采用现在流行成熟 且具有开放性、可扩展性的HFC 网络结构，使之成为一个良好的信息交换的物理平台. 因此,在大楼内采用树状结构的分支--分支的组网形式,网络部件采用具有双向功能的 部件,为网络双向化传输打下基础.1.3设计依据• GY/T131-1998《有线电视网光链路系统技术要求和测量方法》;《30MHZ-1GHZ 声音和电视信号的电缆分配系统》;• GBJ79－85 《工业企业通信接地设计规范》；•GY/T136－1998 《有线电视系统物理发泡聚乙稀绝缘同轴电缆入网条件和测量方法》；《有线电视系统工程技术规范》 《民用建筑电气设计规范》 《有线电视广播系统技术规范》• GYJ41-89《卫星广播电视地球站设计规范》•提供的相关图纸1.4系统的基本模式及主要技术指标分配系统可分为无干线系统、独立前端系统、有中心前端系统、有远地前端系统四种模 式,根据本次工程具体情况,本建筑物有线电视系统采用有中心前端系统模式,电视信号 引有线电视台.有中心前端的系统模式规模较大,除具有本地前端外,还应在各分散的覆盖地域中 心处设置中心前端；本地前端至各中心前端可用干线或超干线相连接,各中心前端再通 过干线连至支线和用户分配网络.GY/T106-1999《有线电视广播系统技术规范》；• GB 6510-86 • GBJ 120-88《广播电视工程建筑抗震设防分类标准》；• GB50200-94 • JGJ/T16-92 • GY/T106-92国比方1 一3直中，广,、前湍的系综模系统载噪比、交扰调制比和载波互调比的最小值设计符合下表规定:系统输出口电平设计符合:系统采用邻频传输，输出电平64±4dB u V.前端和分配部分的技术指标的分配系数应符合下列规定：无干线系统指标分配系数1.5有线广播电视网电缆分配网设计规范要求有线广播电视电缆分配网采用最多二级延长放大器加一级分配放大器或光接收机直接带用户的网络结构，系统的设计指标如下：模拟电视信号传输系统设计指标：系统输出端口载波电平：64〜72dBuv任意频道间电平差:相邻频道间电平差: 信号图像/伴音功率比: 输出端口相互隔离度:载噪比(CNR) 交扰调制比(CM) 载波组合三次差拍比 载波组合二次差拍比 载波交流声比 邻频抑制度 色度/亮度时延差 回波值 微分增益 微分相位2.设计方案 2.1前端部分前端部分主要包括电视接收天线、频道放大器、频率变换器、自播节目设备、卫星 电视接收设备、导频信号发生器、调制器、混合器以及连接线缆等部件.前端信号的来 源一般有三种:接收无线电视台的信号；各种自办节目信号；卫星地面接收的信号.其主要作用是: • 天线接收的各频道电视信号分别调整到一定电平，然后经混合后送入干线；• 必要时将电视信号变换成另一频道的信号，然后按这一频道的电视信号送入混 合器； • 将卫星电视接收设备输出的信号通过调制器变换成某一频道的电视信号送入 混合器； • 自办节目信号通过调制器变换成某一频道的电视信号儿送入混合器；•若干线传输距离长(如大型系统),由于电缆对不同频道信号衰减不同等原因, 故加入导频信号发生器,用以进行自动增益控制(AGC)和自动斜率控制. 有线电视前端机房要求如下: •室内噪声宜符合国家现行标准《有线广播录音播音室声学设计规范和技术用房 技术要求》附录A 噪声评价曲线的规定，并应小于NR25. •混响时间为0.35~0.80s.・ 室内温度夏季不高于28摄氏度，冬季不低于18摄氏度. ・ 采用50Hz 、220V 单相交流电源，并应有独立的供电回路. ・ 设备供电电压波动超过+5%~-10%范围时,应设电源稳压装置. ・ 前端机房应设有接地装置,接地电阻小于1欧姆. ・前端机房应安装防雷装置.W10dBW8dB （相邻 60MHz内） W3dB 17±3 dB三30 dB （VHF ）三22 dB （其它频段） 三46.5 dB 三47 dB 三55 dB三55 dB 三46 dB 三60 dBW100 ns W7%2.2用户分配部分电缆网络是实现双向传输的关键部分,主要是回传噪声问题.根据建筑物的结构特征,信号点的布放、进线位置,决定了接入网电缆的布线方式,信号传输方向和输出电平及分支分配点.选用一体化分支分配器、预留了部分电视信号引出端口等.在实际网络建设过程中,与多功能开发利用结合一起考虑,需要现场再设计,才能做出切合实际的切实可行的设计方案.放大器选择带自动增益AGC控制的双向放大器.用户分配网是CATV系统的最后部分,也是非常重要的部分，主要包括放大器（宽带放大器等）、分配器、分支器、系统输出端以及电缆线路等.它的最终目的是向所有用户提供电平大致相等的优质电视信号.本工程中用户分配层采用5-1000MHZ 一体化（带双向功能）的分支器.本建筑物内有线电视系统的前端箱设置在十层机房内间内,建筑物内部信号传输采用分配－分支形式.用户分配网络为保证信号质量，若干层选用一个放大器，经放大后的RF信号，应高质量地传送到各用户终端.系统分支/分配器、用户盒,选用了高隔离度产品,以免产品质量不好引入噪声,使系统性能指标降低,电视机图像出现各种干扰、噪声、甚至扭曲现象. 尤其是分配箱至用户终端走线较长,设计中更注意分支/分配器、用户盒、电缆线、接插件的屏蔽性能.型电缆的电气性能:下面是(1)电平的确定.用户电平太高,电视接收机的高频放大部分全工作在非线性区内, 产生互扰调制和交扰调制.用户电平太低,会使接收机的内部噪声起作用,形成雪花干扰. 按国家标准GB50200-94规定,CATV系统提供给用户的电平范围为60-80dB nV,本方案采用领频系统,用户端电平为68±4dBuV.(2)分配器的作用是将射频电视信号功率均等地分配给各路,且分配损耗小,有利于高电平输出,但是应当注意,分配器的输出端不能开路(不接负载),否则会造成输入端的严重失配,同时还会影响到其他输出端.因此,在系统中当分配器有输出端空余时,必须接75Q负载电阻.本工程用户终端主要设置在6－12层的办公室、会议室和演播厅等,本次工程共设计80个用户终端.系统所容纳的输出口数在300以下，属于D类.电缆的选择针对电缆的损耗量、频响曲线、温度系数、寿命长短等性能来选择.主干线选用国产优质物理发泡75-9电缆,支线和进户线选用国产优质物理发泡75-5电缆, 线缆穿镀锌钢管或金属线槽内敷设.3.部件安装和线路敷设3.1工程施工及器材、走线工艺要求所有未进桥架走线槽或预埋暗管的同轴电缆,根据实际情况,加管保护, 并用管卡固定；本工程中的工程器材为正品,符合广电产品质量要求；工程施工过程中,布线合理,走线尽量简短、规范,符合《有线电视系统工程技术规范》.3.2 部件安装和线路敷设•部件及其附件的安装应牢固、安全并便于测试、检修和更换•应避免将部件安装在厨房、厕所、浴室、锅炉房等高温、潮湿或易受损伤的场所•系统输出口用户面板,其下沿距离地面的高度应为0.3m或1.5m•电缆宜采用地槽,也可以采用电缆草或电缆架,并置于机架上方4．系统测试4.1主要参考规范GB50200-94《有线电视系统工程技术规范》；GBJ120-88《工业企业共用天线电视系统设计规范》；JGJ/T16-92《民用建筑电气设计规范》；GY/T106-92《有线电视广播系统技术规范》；4.2主要测试指标4.2.1系统的工程验收包括以下内容:•系统质量的主观评价•系统质量的测试•系统工程的施工质量•图纸、资料移交本系统输出端口在300以下属于D类.4.2.2系统质量的主观评价按照5级损伤标准评定,系统不低于4级.4.2.3系统质量测试:•图像和调频载波电平•载噪比•载波互调比4.2.4施工质量检查•范围包括:前端、传输设备、用户设备、电缆及接插件、供电器和电源线.•符合设计、规范及施工要求.4.2.5验收文件•系统图•布线图•测试报告5.设备清单。
有线电视系统设计方案
有线电视系统设计方案一、引言随着科技的不断发展，有线电视系统作为一种常见的娱乐设备，已经广泛应用于家庭、商业和公共场所的各种场景。
有线电视系统设计的合理性与先进性，直接影响着用户的观看体验和服务质量。
本文将介绍一种高效而可靠的有线电视系统设计方案，以满足用户对清晰画面、多种节目选择和良好服务的需求。
二、系统需求分析1. 清晰画面：用户希望能够观看到高清晰度的画面，以提供更真实和细腻的视觉体验。
2. 多样化的节目选择：用户期望能够获得丰富多样的节目资源，包括各种电视剧、电影、新闻、体育等。
3. 多用户支持：系统需要支持多个用户同时观看不同频道和节目，以满足整个家庭或办公场所的需求。
4. 高可靠性：系统需要稳定可靠，能够长时间运行而不出现频繁的故障或中断。
三、系统设计方案1. 基础设施建设在有线电视系统设计方案中，首先需要建设一套完善的基础设施。
这包括安装光纤或同轴电缆以传输信号，安装信号增强器以提供稳定的信号传输，以及安装适当的接入点和传输设备。
2. 信号源选择为了提供高清晰度的画面和多样化的节目选择，我们建议使用卫星信号、有线信号和IPTV等多种信号源。
通过使用多种信号源，可以获得更多的节目资源，并且能够同时满足用户对高清晰度画面的要求。
3. 信号转换和处理在有线电视系统中，信号转换和处理是非常重要的环节。
我们建议使用高质量的信号转换器和处理器，以确保信号的传输质量和稳定性。
同时，对信号进行合理的处理和优化，可以提高画面质量并减少信号延迟。
4. 多用户支持为了支持多个用户同时观看不同频道和节目，我们建议使用多路分配器和多个接收器。
这样的设计可以满足家庭或办公场所中各种用户的需求，并且保证每个用户都能获得稳定可靠的信号。
5. 系统监控与维护为了保证系统的稳定性和可靠性，我们建议在系统中添加监控和维护功能。
这包括实时监控信号传输质量、故障自动诊断和报警、定期维护和升级等。
通过这些功能，可以及时发现和解决系统故障，确保用户获得良好的观看体验。
有线电视系统方案模板范例
有线电视系统方案模板范例在这个信息化时代，有线电视系统已经成为日常生活中不可或缺的一部分。
下面我将为大家分享一份有线电视系统方案模板范例，帮助大家更好地理解有线电视系统的搭建过程。
一、项目背景随着科技的发展，人们对电视信号质量的要求越来越高。
为了满足广大用户的需求，我们计划搭建一套高质量的有线电视系统，为用户提供清晰、稳定的电视信号。
二、系统目标1.确保电视信号质量，满足用户观看需求。
2.提高信号传输效率，降低系统故障率。
3.提升用户体验，提供个性化服务。
三、系统架构1.前端设备：包括卫星接收机、数字电视编码器、调制器等，主要负责将电视信号进行编码、调制，使其适应传输介质。
2.传输设备：包括光纤、同轴电缆、放大器等，负责将前端设备处理后的电视信号传输到用户终端。
3.终端设备：包括机顶盒、电视等，用户通过这些设备接收电视信号，观看电视节目。
四、方案实施1.前端设备配置（1）卫星接收机：选用高品质的卫星接收机，确保信号接收质量。
（2）数字电视编码器：选用性能稳定的数字电视编码器，对电视信号进行编码处理。
（3）调制器：选用专业的调制器，将编码后的信号调制到指定频率，便于传输。
2.传输设备配置（1）光纤：选用高品质的光纤，降低信号传输损耗。
（3）放大器：选用性能稳定的放大器，确保信号传输距离和覆盖范围。
3.终端设备配置（1）机顶盒：选用功能强大的机顶盒，支持多种业务，如点播、回看等。
（2）电视：选用高品质的电视，支持高清、4K等格式，提升用户体验。
五、系统优化1.信号监测：对电视信号进行实时监测，确保信号质量稳定。
2.故障处理：建立完善的故障处理机制，确保故障及时解决。
3.用户服务：提供个性化服务，如节目推荐、定制化业务等。
六、项目实施时间表1.前期调研：1个月2.设备采购：2个月3.系统搭建：3个月4.系统调试：1个月5.正式运行：1个月总计：8个月七、项目预算根据系统需求，预计项目总投资为1000万元，具体如下：1.前端设备：300万元2.传输设备：400万元3.终端设备：200万元4.人员培训及运维：100万元八、项目风险与应对措施1.技术风险：选用成熟的技术和设备，降低技术风险。
智能化系统有线电视系统设计方案
智能化系统有线电视系统设计方案
一、项目背景与目标
现代社会对于有线电视系统的需求越来越高，传统的有线电视系统已
经不能满足人们对于多样化、个性化需求的要求。
因此，设计一种智能化
的有线电视系统，可以为用户提供更加丰富、便捷、个性化的观看体验，
是很有必要的。
本设计方案旨在设计一种智能化的有线电视系统，以提供用户智能化、个性化的节目选择和服务，满足用户不同的观看需求。
二、系统设计与功能
1.硬件设备
（1）智能电视机：采用智能电视机作为接收端，支持高分辨率的显
示和多媒体播放功能。
（2）智能遥控器：设计一款智能遥控器，支持语音、手势控制等功能，提高用户的操作便捷性和体验感。
2.软件系统
（1）用户界面：设计一个简洁、直观的用户界面，方便用户浏览、
和选择节目。
有线电视系统方案
第1章有线电视技术方案设计1.1 技术方案设计原则和标准1.1.1 设计原则网络带宽：5～750 MHz。
传输特性：双向传输。
接收质量：有线电视接收质量是有线电视网络建设最为关心的问题，按国家GB-6510标准规定，接收点的信号电平应在57～83dB之间，载噪比大于43 dB，即图像客观评价质量达到国家标准4分以上要求。
稳定性和安全性：这是有线电视网络建设最关心的问题，只有安全稳定运行的网络，才能确保有线电视终端的接收质量，网络的技术先进性是网络高性能的保证和基础，也是未来有线电视网络节目增容的保障，还可有效地减少使用人员和维护人员的麻烦。
通过建成的有线电视网络可传输有线电视台传送的电视节目和调频立体声节目。
1.1.2 有线电视系统设计依据1）【GB8898】《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》2）【GB6510】《30MHz～1GHz声音和电视信号的电缆分配系统》3）【GY106-92】《有线电视广播系统技术规范》4）《民用建筑电缆电视系统工程技术规范》5）【GB6510-86】《声音和电视信号的电缆分配系统》6）【GB50200】《有线电视系统工程技术规范》7）【GY/T121】《有线电视系统测量方法》8）广电部“关于有线电视现阶段网络技术体制的意见”1.2 有线电视系统的构成有线电视一般是由天线、前端、干线传输和用户分配网络几个部分构成。
天线系统的主要功能是接收无线电波，并将接收到的高频电视信号馈送给前端系统。
天线系统处于整个有线电视系统的最前端，它对最终用户接收到的图像质量有非常重要的影响。
前端设备位于天线和干线传输网络之间，它的主要功能是将来自天线的高频电视信号和电视台自己开办节目的电视信号进行必要的处理，比如滤波、调制、频率转换等,然后对所有这些高频电视信号进行混合并将混合后的信号发送到用户分配网络。
如果把整个有线电视传输系统比作一颗树的话，那么干线网络相当树干，而用户分配网络相当于枝叶茂盛的树枝，而普通用户的电视机相当于一片一片树叶。
有线电视系统设计方案
有线电视系统设计方案摘要：有线电视系统是一种传输电视信号的方式，能够在用户家中提供多个频道的电视节目。
本文介绍了有线电视系统的设计方案，包括系统结构、信号传输和接收方式、频道分配方法等。
通过合理的设计方案，可以提供高质量的电视信号传输，满足用户对多样化电视节目的需求。
第一部分：引言随着科技的发展和人们娱乐需求的增加，有线电视系统已成为家庭娱乐的重要组成部分。
有线电视系统通过电缆或光纤传输电视信号，使用户能够接收到大量的电视节目，包括新闻、体育、电影、娱乐等。
本文将介绍有线电视系统的设计方案，以满足用户对多样化电视节目的需求。
第二部分：系统结构有线电视系统的基本结构由三个主要组成部分组成：信号源、信号传输和接收设备、用户终端。
信号源是电视节目的提供者，可以是卫星电视、有线电视台、地面数字电视等。
信号源通过信号传输和接收设备传输到用户终端，用户可以通过电视机或机顶盒接收并观看电视节目。
第三部分：信号传输和接收方式有线电视系统可以通过两种方式进行信号传输和接收：电缆传输和光纤传输。
电缆传输使用同轴电缆或双绞线来传输信号，适用于较短距离和小规模的系统。
光纤传输使用光纤来传输信号，具有传输速度快、信号质量好等优势，适用于大规模的系统。
第四部分：频道分配方法频道分配是有线电视系统中的重要环节，它决定了用户可以接收到哪些电视节目。
常见的频道分配方法有随机分配、按类型分配和按订阅分配。
随机分配是将电视节目随机分配到不同的频道，用户可以通过频道浏览进行选择。
按类型分配是将电视节目按照不同的类型分配到不同的频道，如新闻、娱乐、体育等。
按订阅分配是根据用户的订阅情况将电视节目分配到相应的频道，用户只能接收到订阅的电视节目。
有线电视系统设计方案
有线电视系统设计方案一、项目背景随着科技和信息技术的进步，有线电视系统成为了人们获取信息和娱乐的主要渠道之一、为了满足用户对高质量的视听体验的需求，我们计划设计一套功能强大、性能稳定的有线电视系统。
二、系统组成及功能模块1.信号输入模块：用于接收卫星信号、地面信号和互联网视频流等，并将其输出到信号处理模块。
2.信号处理模块：对接收到的信号进行处理、解码和解密等操作，并将其输出到信号输出模块。
3.信号输出模块：将处理过的信号通过有线电视网络传输给终端用户，在信号输出之前需要经过多路复用和调制等操作。
4.终端设备：包括有线电视机顶盒、电视机等，用于接收和解码信号，并将其显示在电视屏幕上。
5.互联网接入模块：用于提供互联网接入服务，以便用户可以通过有线电视网络访问互联网上的内容。
三、系统设计原则1.高可靠性：系统应具备高可靠性，能够稳定地提供信号传输和视频播放服务。
2.高质量：系统应能够提供高清晰度、高清晰度和立体声的视听体验。
3.可扩展性：系统应具备良好的可扩展性，以便于根据用户需求进行系统升级和扩容。
1.信号输入模块：选用高性能的接收设备，能够接收不同标准和频段的信号，并具备强大的信号处理和解码能力。
2.信号处理模块：采用先进的信号处理技术，能够对不同格式的信号进行处理、解码和解密等操作，并保证信号的质量。
3.信号输出模块：选用高带宽的传输设备，能够进行多路复用和调制等操作，并通过有线电视网络将信号传输给终端用户。
4.终端设备：选择优质的有线电视机顶盒和电视机，具备强大的解码和显示能力，以提供高质量的视听效果。
5.互联网接入模块：选用高速宽带接入设备，为用户提供快速稳定的互联网接入服务，以便用户可以随时访问互联网上的内容。
五、系统优势和创新点1.高性能：系统采用先进的技术，能够实现高质量的信号处理和解码，提供优质的视听体验。
2.多功能：系统具备多种功能模块，包括信号输入、信号处理、信号输出和互联网接入等，能够满足用户的多样化需求。
有线电视系统设计方案
有线电视系统设计方案随着科技的发展和社会的进步，有线电视系统已经成为了人们生活中不可或缺的一部分。
本文将介绍一种有线电视系统设计方案，该方案旨在提供高质量的电视信号，同时确保系统的稳定性和可扩展性。
一、系统概述本设计方案包括前端设备、传输网络、用户终端和运营管理平台四个部分。
前端设备负责信号的接收、处理和调制，传输网络负责将信号传输到用户终端，用户终端负责将信号转换为图像和声音，运营管理平台则负责对系统进行监控和管理。
二、前端设备前端设备是整个有线电视系统的核心，它包括信号接收器、信号处理器、调制器等设备。
本设计方案的目的是提供高质量的电视信号，因此选用高性能的信号接收器和处理器，以确保信号的质量和稳定性。
调制器采用QAM或QPSK等调制方式，将信号转换为适合传输的格式。
三、传输网络传输网络采用光纤传输技术，具有传输距离远、传输速度快、抗干扰能力强等优点。
本设计方案中，光纤传输网络采用环状结构，以提高网络的可靠性和稳定性。
同时，在网络中加入备份设备，以防止设备故障或网络故障对用户的影响。
四、用户终端用户终端采用机顶盒或智能电视等设备，将传输网络送来的信号转换为图像和声音。
本设计方案中，用户终端设备支持多种输入方式，如HDMI、VGA等，以满足不同用户的需求。
同时，用户终端设备支持远程升级和管理，方便运营管理平台对其进行维护和管理。
五、运营管理平台运营管理平台负责对整个有线电视系统进行监控和管理，包括信号质量监测、用户管理、计费管理等。
本设计方案中，运营管理平台采用云计算技术，以提高系统的灵活性和可扩展性。
同时，运营管理平台支持多种终端设备，如PC、手机、平板等，方便用户进行操作和管理。
六、总结本设计方案的有线电视系统具有高质量、稳定性、可扩展性和灵活性等优点，可以满足不同用户的需求。
本设计方案采用先进的技术和设备，可以提高系统的性能和稳定性，也可以降低维护和管理成本。
未来，有线电视系统将会更加智能化和个性化，以满足更多用户的需求。
有线电视系统方案
第四章有线电视系统1.系统概述及需求分析1.1系统概述有线电视网络已遍布世界各地，它丰富的频谱资源在全球信息化中有着得天独厚的优势。
随着科学技术的发展和社会经济状况的提高，有线电视以其传输质量高、系统功能强、信息量丰富、可实时传输声、像信号等优点被广泛应用于一些现代化的综合性建筑中，成为智能化建筑中一项不可缺少的硬件设施。
海门中南世纪锦城商业项目作为现代化的综合性商业综合体，含商业、办公、酒店多种业态，所以多频道多信息的有线电视系统是必不可少的。
通过有线电视及时了解现时经济、新闻背景成为了最快、最可靠的手段。
同时整个商业及办公、酒店的一些消息和通告的发布或者是内部一些宣传、组织、娱乐性等节目都可以以自办节目的形式通过有线电视网络传播达到整个建筑群。
整个项目共分两个部分，商业及办公部分和酒店部分，分别独立设置有线电视系统，独立节目源，共设置两套有线电视系统，分开管理。
1.2需求分析商业及办公部分：1、设置有多种节目源，包括：A、市有线电视（海门市数字电视节目）B、自办节目（DVD、播放机等）2、在商业部分的商业、餐饮、儿童活动中心等每个商铺预留一个点位，可在后期装修时根据需求扩展点位，共98个终端点位，在暂未设置点位的商业楼层主干预留到弱电间，由后期入住业主自行引入扩展，3#楼办公区域对有线电视需求不高，在一层弱电管理间预留主干。
3、在机房采用集中解码方式，设置20套海门市数字电视解码供选择收看，具体节目名称，后期由业主敲定。
4、电视播出机房设置在地下一层弱电中心机房。
酒店部分：1、设置有多种节目源，包括：A、市有线电视（海门市数字电视节目）B、自办节目（DVD、播放机等）2、在酒店部分的酒店大堂、员工餐厅、全日餐厅、包厢、每个客房、会客室等设置点位，共191个终端点位。
3、在机房采用集中解码方式，设置40套海门数字电视解码供选择收看，具体节目名称，后期由业主敲定。
4、在有线电视点位旁设置网络点，为以后的IPTV做准备。
学校宿舍有线电视系统设计.
毕业设计题目:成都纺专有线电视系统（南苑学生宿舍）所属系、部:电子信息与电气工程系年级、专业:电气技术 103 姓名:王雷学号: 201001011046 指导教师:田能炎完成时间: 2013 年 5 月成都纺织高等专科学校电子信息与电气工程系毕业设计（论文）任务书题目名称：成都纺专有线电视系统设计题目性质：□真实题目□虚拟题目√学生学号：201001011046 指导教师：田能炎学生姓名：王雷学生专业：电气技术103成都纺织高等专科学校电子信息与电气工程系2013年2月22 日成都纺织高等专科学校毕业设计任务书开始日期：2013年 2 月 25 日完成日期：2013 年 5 月 20 日答辩日期：2013年 5 月日1、设计目的考核学生对本专业知识的掌握和应用。
通过设计使同学能够了解设计课题的意义、目的。
学会应用所学知识在工作实际中的应用。
会收集资料，查阅有关书籍，充分利用信息网络。
学会利用收集到的资料应用于自己承担的课题或任务。
2、设计题目成都纺专有线电视系统设计3、设计内容和意义通过对成都纺专地形平面图，了解学校房屋分布布局情况以及搂房类型。
确定电视系统前端系统位置，在电视系统前端系统确定后进行线路走向设计，学生宿舍1-7分配系统设计以及学校需安装有线电视的部分建筑物的分配系统设计。
并对所设计的有线电视系统进行可行性进行论证。
论证通过后确定施工方案。
在有线电视系统确定后，应对系统所需的器材设备的性能指标、技术参数有清楚的认识，并确定本系统具体所需的器材设备特点、数量以及价格。
通过有线电视系统设计使学生对本专业知识有了更好的掌握和应用。
为今后的工作打好良好的基础。
4、预期目标能根椐建设单位的要求和实际环境情况对有线电视系统进行设计与施工5、进度要求（共 8 周）第一阶段熟悉承担的设计任务 ( 1 周) 第二阶段收集整理设计资料 ( 2 周) 第三阶段进行科题总体设计 ( 2周) 第四阶段在总体设计的基础上按科题要求进行全面设计 ( 2 周) 第五阶段按学校对毕业设计的要求完善并打印设计课题 ( 1 周) 考勤要求 ( 周)6、推荐书目及资料1、马鸿雁、李惠升。
住宅有线电视系统设计
住宅有线电视系统设计一、引言二、系统拓扑结构设计1.发射端：发射端主要包括信号源、信号放大器和发射器等设备。
信号源可以是有线电视台的信号或卫星电视台的信号，通过信号放大器增强信号强度后，经过发射器传输到传输网中。
2.传输网：传输网是住宅有线电视系统的核心部分，主要负责信号传输和网络连接。
传输网可以采用同轴电缆、光纤等传输介质，通过信号分配器将信号传输到各个接收端。
3.接收端：接收端是住宅有线电视系统的最终接收设备，主要包括室内分配器和电视机等设备。
室内分配器将传输网中的信号分配到各个电视机上，使用户可以观看各种电视频道。
三、信号传输技术设计1.信号传输介质选择：在住宅有线电视系统中，信号传输介质可以选择同轴电缆、光纤等。
同轴电缆具有传输距离远、抗干扰能力强等优点，适用于传输频率较低的信号；而光纤传输速度快、抗干扰能力强，适用于传输高清信号等。
2.信号调制与解调技术：信号调制与解调技术主要用于将基带信号转换为调制信号进行传输，或将调制信号解调为基带信号进行显示。
目前常用的信号调制方式有模拟调制和数字调制，其中数字调制具有传输效率高、信号质量好等优点。
四、设备选型设计1.信号源：信号源可以选择有线电视台或卫星电视台，需要根据实际情况选择合适的信号源。
2.发射器：发射器负责将信号传输到传输网中，可以选择高性能、稳定性好的发射器设备。
3.信号放大器：信号放大器用于增强信号强度，可以选择具有良好信噪比、低功耗等特点的信号放大器。
4.传输介质：传输介质可以选择同轴电缆、光纤等，需要根据传输距离、信号质量等因素选择合适的传输介质。
5.接收设备：接收设备包括室内分配器、电视机等，需要选择与传输介质相匹配的接收设备。
五、总结通过对住宅有线电视系统的拓扑结构、信号传输技术和设备选型的设计，可以建立一个稳定、高质量的住宅有线电视系统，为用户提供优质的电视服务。
在设计过程中，需要根据实际情况选择合适的参数和设备，确保系统的稳定性和可靠性。
有线电视系统设计施工方案三篇
有线电视系统设计施工方案三篇篇一：有线电视系统设计施工方案XX酒店卫星电视接收系统设计施工方案有线电视传输系统设计施工方案XX广播电视台X公司20XX年XX月XXX酒店卫星电视系统设计方案一、有关设计标准规划和设计应该依照国家现行有关标准规范，技术参数应优于标准规定值。
GB6510-86：《30MHz-1GHz声音和电视信号的电缆分配系统》；GBJ：《民用建筑电缆电视系统工程技术规范》；GY106-92：《有线电视广播糸统技术规范》；广播电影电视部文件：《关于有线电视现阶段网络技术体制的意见》(修订稿)二、卫星电视设计规划及技术要求1）网络技术水准卫星电视设计应以国家标准规定的指标为依据，参照江苏省电视系统的工程技术要求，目前宜采用860MHz邻频传输技术，前端、放大器和信号分配设备选用国内外先进技术水准的产品，使江苏润澳花园大酒店整个卫星工程在今后五年至十年内，根据社会发展的需要，有充分发展的余地。
我公司设计的卫星电视系统，采用860MHz邻频传输技术。
860MHz邻频传输系统是目前普通城市有线电视网所采用，其特点：技术成熟，传输容量较大，可传输100多个电视频道，传输图像及信号质量好等特点。
2）节目容量电视节目容量按照860MHz邻频传输规划，系统可容纳90多个正向电视频道，其中包括四十多个增补频道。
数据通讯容量考虑未来交互式数字业务的发展，应为其预留了足够的上行通道，以满足将来数据业务的发展。
3）对邻频前端的主要技术要求有：邻频抑制：为防止上下邻频载波干扰及中频干扰，要求带外抑制达到45dB。
寄生输出抑制：为防止频道寄生产物的干扰寄生输出抑制应达到60dB以上。
载频稳定性：邻频系统各频道的载频总偏差应大于20KHz，本频道图像伴音载波间距误差不大于10KHz。
相邻频道间电平差：不大于1dB。
各频道电平差：要求相距9个频道间的载波电平差不大于2dB。
A/V功率比：应达到-17dB，而且在-10~-20dB间可调。
有线电视系统设计施工安装图集
・ ２４ ８１ ・
有线电视系统设计施工安装图集
图名
共用天线安装方法 （ ３）
图号
Ｚ Ｎ２ － ２３
方 法 １ ．电缆引下管选用不小于 Φ 的 钢管， 每 副 共 用 天 线 应 选 用 ２５ 一根引下管，天线基座及钢管要做接地连接。 ２ ．天线拉线可选用三根，每根 拉线 之 间 夹 角 为１２０° 拉 线 与 ， 天线竖杆之间角度通常为３０° ４５° ～ 。 ３ ．竖杆拉线地锚必须与建筑物 连接 牢固， 不得 将拉 线 固 定 在 屋面透气管、水管等构件上。安装时应使各根拉线受力均匀。 ・ ２４ ８２ ・
・ ２４ ７８ ・
有线电视系统设计施工安装图集
图名
有线电视系统天线安装距离要求
图号
Ｚ Ｎ２ － ２０
说明 １ ．两副 天 线 的 水 平 或 垂 直 间 距 不 应 小 于 较 长波长天线的工作波长的１／ ，且不应小于１ ｍ 。 ２ ２ ．最低 层 天 线 与 支 承 物 顶 面 的 间 距 不 应 小 于其工作波长λ 。 ・ ２４ ７９ ・
・ ２４ ７２ ・
有线电视系统设计施工安装图集 高层住宅有线电视系统 分配示例 （ ３）
图名
图号
ＺＮ ２ － １４
说 明 １．本图为高层住宅每梯八户，每户进一条人户线分配系统示例。 ２．系统分成两路垂直引线。 ３．本图进线按有线电视系统下部引人方 式考 虑，当 接收 开 路电 视系 统时， 进线 应 为 上部引入。 ４．本系统分配采用分支分配方式，由分线电视系统设计施工安装图集 高层住宅有线电视系统 分配示例 （ ６）
图名
图号
ＺＮ ２ － １７
说 明 １．本图为高层住宅每梯八户，每户进二条人户线分配系统示例。 ２．本图进线按有线电视系统下部引入方式考虑，当接收开路电视系统时，进线应为上部引入。 ３．系统分成四路垂直引线。 ４．本系统分配采用分配分支方式，由分支器引出一条人户线接用户输出口。 ・ ２４ ７６ ・
PBI有线电视系统前端设计方案
. . . .有线电视系统方案一、方案介绍：根据需要及实际情况，该系统设计思路定位成集中供电型860MHz邻频传输系统，系统的总容量100套(PAL-D)电视信号，入户电平65±3dB，初期系统节目数量定为20套(根据需要可增加其它节目内容)。
数字卫星接收机完全符合DVB-S标准，采用意法ST处理器，具有高灵度信号接收功能；调制器采用内嵌式微机控制电路，图像中频、伴音中频、射频本振均采用PLL锁相。
二、系统设计依据：本有线电视系统以国家有关标准为依据，参考国内和研究了国内若干个城市有线电视系统的先进技术资料及经验，并结合贵单位的实际情况，设计出符合贵单位特点的有线电视系统。
系统设计的主要技术指标的依据如下：1、GY/T106-92《有线电视系统技术规范》2、GB50200-94《有线电视系统工程技术规范》3、GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》4、GB6510-86《30MHz-1GHz声音和电视信号的电缆分配系统》5、GBJ《民用建筑电缆电视工程技术规范》6、GB7401-87《彩色电视图像质量主观评价方法》三、本系统功能特点1）、向用户传输N套（PAL-D）高清晰数字卫星电视模拟信号，也可以在N套节目的基础上增加自办节目。
2）、网络通过光缆可以实行远距离传输，图像清晰、流畅。
3）、系统容量大，传输节目多。
四、广播电视系统组成及指标分配：1、系统组成系统主要由信号源、机房前端、干线传输、分配放大、同轴电缆分配网络组成。
2、指标分配： 五、系统组成框图：137 37六、主要设备选用1、PBI-4000MUV 广播级全频道捷变式邻频调制主机（入网证书编号：011040100427）（3C证书编号：2003020815000065）是专业级的全频道870MHz捷变式邻频电视调制器，采用高可靠性残留边带滤波器，中频调制信号处理方式；双重PLL 频率锁定，性能稳定可靠；射频放大采用进口模块组件，非线性失真小，确保高输出电平；其带外寄生输出抑制度大于 60dB（若外加频道滤波器，可大于70dB）；微电脑CPU控制，可编程100个频道，两位LED频道显示；有断电记忆功能，具有频率微调功能，最大微调频率范围可达±4MHz，射频输出电平高达115dBμV，有极好的音频及视频线性度；可独立或与PBI-3000MC, 2500MB, 2000MB调制器或其它品牌的调制器组成中大型的CATV系统，尤其可用于CATV系统的扩容和节目的增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有线电视系统设计
本系统根据以下指标实行设计：(1)HFC网络技术指标的分配：按照国家标准和行业标准规定将主要噪声和失真指标在前端、两级光纤链路和同轴电缆传输网之间实行合理的分配，并留出1dB的余量。
(2)光纤链路的常规设计：按照分光结构，对光纤链路实行具体设计。
要求：①确定光发射机功率I②确定分光比；③确定光缆段长和芯数；④估算光链路指标。
(3)同轴电缆传输网常规设计(含电缆供电设计)：按照广电网络“光缆化”要求对光节点下同轴电缆传输网实行具体设计。
要求：①确定电缆传输线路结构；②确定电缆传输线路设备；③估算电缆传输线路指标；④估算楼幢放大器指标；⑤估算电缆传输网合成指标；⑥确定电缆传输网供电方式。
(4)用户分配网常规设计：按照“正推法”和“倒推法”，对用户分配放大器后的用户无源分配网实行具体设计。
要求：①确定楼幢间分组分配结构；②确定楼幢内分支器组结构。
(5)前端系统设计：根据有线电视系统建设要求和当代有线电视前端的组成原则，设计一个前端系统。
要求：①确定节目套数、频道配置；②做出前端系统设备选型；③技术指标计算。
1HFC网络技术指标的分配
(1)任务。
按照国家标准和行业标准规定，参照HFC网络典型860MHz 系统设计和指标分配规律，具体对CNR、CTB、CSO三大指标在前端、光纤链路和同轴电缆传输网之间实行合理分配，并留出1dB的余量。
(2)具体设计。
CNR、CTB、CSO的指标分别为43dB、54dB、54dB，留出1dB的余量后，我们所用到的设计指标为44dB、55dB、55dB。
某经城乡的HFC系统，用户少于10万户，该城乡规模属于中型，从经济方面考虑应选择合适的设备，要达到所需要得技术指标，因为城乡范围还是较大的，所以我们选用光纤传输系统
前端：
C/N：44—101g0.2=51dB
C/CSO：55—151g0.1=70dB
C/CTB：55—201g0.3=65dB
干线：
C/N：44—101g0.5=47dB
C/CSO：55—151g0.4=61dB
C/CTB：55—201g0.4=63dB
分配网：
C/N：44—101g0.1=54dB
/CSO：55—151g0.5=60dB
C/CTB：55—201g0.5=61dB
2前端系统设计
(1)任务。
传输节目套数为30套模拟电视，36套数字电视节目。
(2)要求。
①确定节目源；②频道配置；③设备选型。
功分器型号：4818A八功分器；卫星接收机型号：CD-VB5100CI；调制器：MW-MOD-9835捷变频邻频调制器。
3HFC光纤链路的常规设计
(1)任务。
根据某城乡的有线电视HFC网络光纤链路分布，确定光节
点位置(大于20各光节点，最长链路约为10km。
)
(2)要求。
按照分光结构，对光纤链路实行具体设计，保证链路传输
质量符合设计要求。
①确定光纤干线拓扑结构。
画出四个片区光缆干
线的结构示意图；确定各段光缆的段长和芯数。
②确定四台光发射机。
选择光工作波长；计算光纤损耗和各点光功率；计算光分路器的分光比；计算光发射机的功率；选择光发射机的型号，列出主要参数。
③
确定台光接受机。
设定光接受机的平均接收光功率；选择光接收机的
型号，列出主要参数。
④确定设计光链路性能。
详细写出光链路指标
估算的具体过程；判定设计光链路的主要性能。
光纤链路损耗：公式αL×余量光发电平：αL+1-接收端电平光发功率：101g(P/PO)，其中PO取1mw光节点的功率和为23.19mw，我们能
够选择4台光发射机。
YST-8600/YST-7500系列光发射机
YSNI-8235A/YSNI-7235A室内型光接收机
利用公式算得分光比K=Pn/(P总)
在实际工作过程中接收端电平并不是固定的2dB，光发射机的发射功
率为8row，转换为电平为9dbm，所以到了接收端的电平为
Pj=9+101g(分光比)－光链路损耗-1=8+101g(分光比)－光链路损耗。
4用户分配网常规设计
(1)要求。
按照选定单体楼房结构设计出用户同轴电缆分配网标准模板。
确定设计要素：①选择单体楼房结构。
并按照实际情况设定层高，连接电缆长度等；②设定系统输出口电平和楼内的具体分配形式；③
选择连接电缆。
确定楼幢内分支器组结构：①选择一种较为合理的分配结构，确定分
支器和分配器型号，列出其相关参数；⑦按照“正推法”和“倒推法”，反复计算并确定分配方式。
(2)具体设计。
假设楼的宽度为8m，楼层高度为3m，选用光缆型号为75—5，在5楼用户接收到的电平为70dB，在5楼选择的分支器型号为210，则分支器的输出电平即为70dB，输入电平为
70+8×0.23+10=81.8dB。
4楼到5楼的电缆损耗为0.23×6=1.4dB，在4楼选择的分支器型号为214，则分支器的输出电平为81.8+1.4=83.2dB，输入电平为
83.2+2.2=85.4dB。
4楼用户接收到的电平为85.4—8×0.23—14=69.6dB，3楼到4楼的电缆损耗为0.23×3=0.7dB，在3楼选择的分支器型号为216，则分支器的输出电平为85.4+0.7=86.1dB，输入电平为86.1+1.5=87.6dB。
3楼用户接收到的电平为87.6—8×0.23—16=69.8dB，2楼到3楼的电缆损耗为0.23×3=0.7dB，在2楼选择的分支器型号为218，则分支器的输出电平为87.6+0.7=88.3dB，输入电平为88.3+1.5=89.8dB。
3楼用户接收到的电平为89.8—8×0.23—18=70dB,SYKV-75-5电缆每100米衰减为23dB，二分配的插入损耗为4.5dB，二分配输入的电平为89.8+4.5=94.3dB。
有线电视系统设计。
